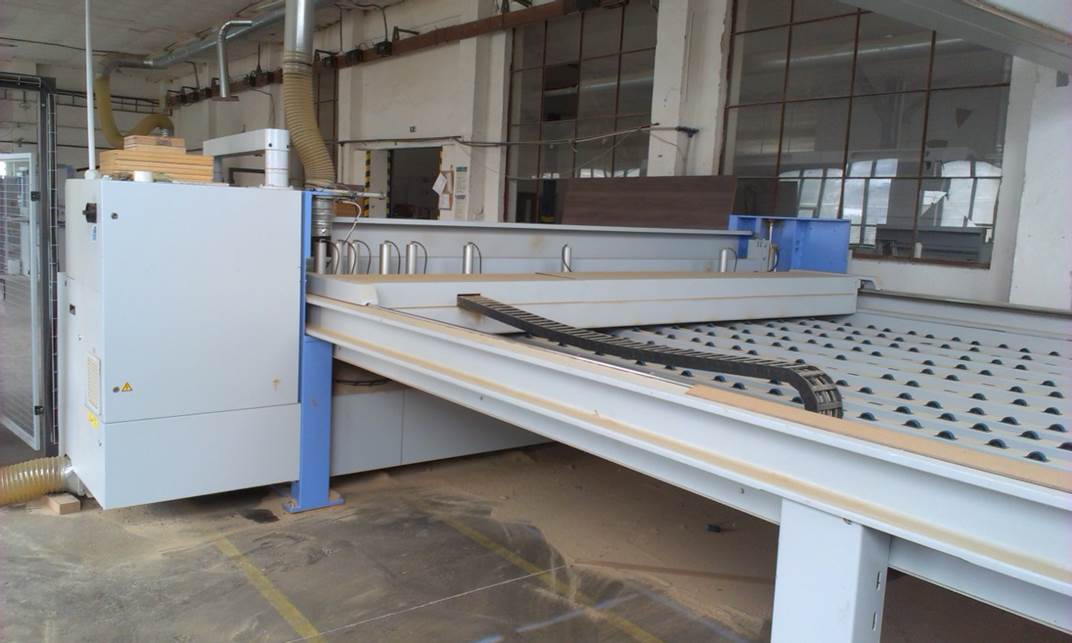

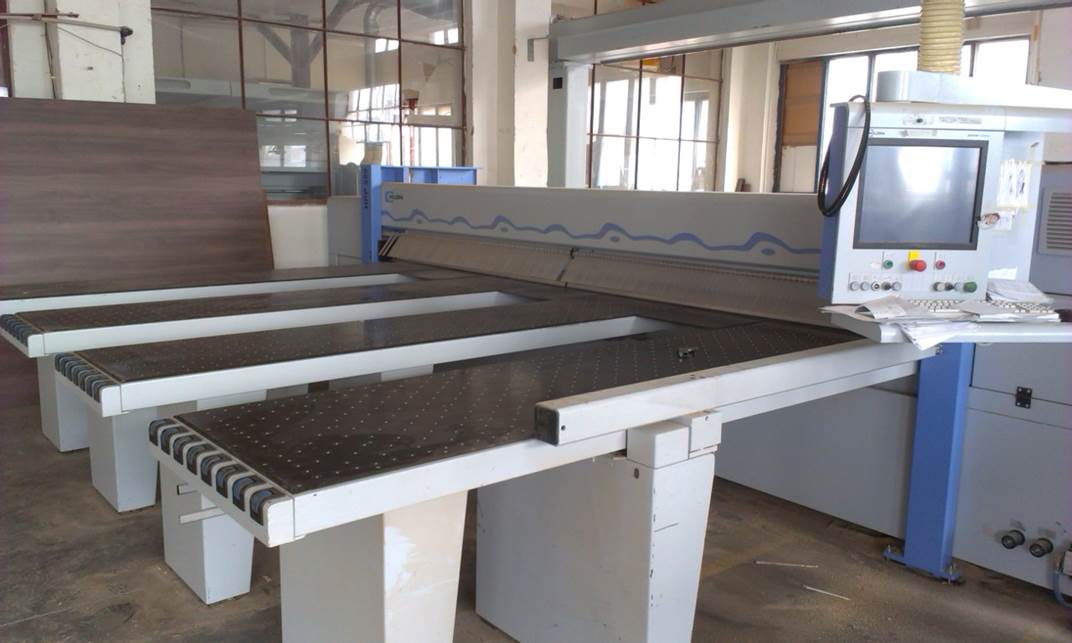

UОпис машини

Швидкість ковзання програми:

Вперед 90 м / хв

Назад 90 м / хв

(у країнах ЄС вперед = 25 м / хв)

Автоматичне регулювання висоти пучка тиску так

Автоматична висота зрізу, так

Регульований тиск в контактному тиску бар так

Регульований тиск в цанці так

Повністю обприсканий машинний стіл (корпус пилки) так

Пристрій кутового пресування

хв. Ширина тиску 0 мм

Макс. Ширина тиску

повна довжина різання

Двигун основної пилки 13,5 кВт

Підрізна пила двигуна 2,2 кВт

Робоча напруга 400 В (+ 10% / - 5%) / 50 Гц

Значення електричного підключення двигуна HS:

13,5 кВт = 20 кВт

Робоча висота 920 мм

Головний пильний диск 350 х 4,4 х 60 мм

Підрізний пильний диск 180 х 4,4 - 5,4 х 45 мм

Необхідний тиск повітря 6 бар

Потреба в стисненому повітрі 150 NL / хв

V на всмоктувальній форсунці приблизно 26 м / с

Негативний тиск хв. 1200 Па

Обсяг відпрацьованого повітря 3800 куб. М / год

Витяжне з'єднання стружки повітропроводу 1 штука 180 мм

Екстракційне з'єднання напірної балки 1 шт. 150 мм

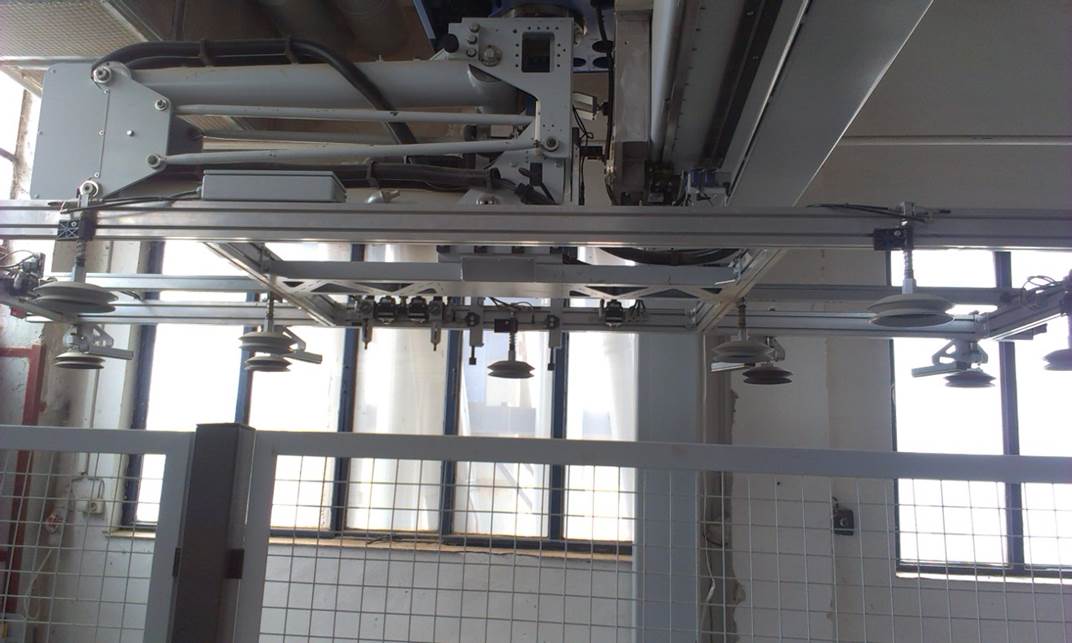

BARGSTEDT TBP 200/43/22

Портал автоматичного вакуумного завантаження

для безперервного завантаження

панелі малого та великого формату.

TBP200 містить такі компоненти:

- 1 перевізник

- 2 опори порталу або арка

- 1 ножиця вертикальна напрямна

- 1 всмоктувальна поперечина, включаючи 4 присоски

та 5 присосок

- Захист системи захисною огорожею

та світловий бар’єр безпеки

Матеріал: абсорбуючий та відокремлюваний

Вихід з першого місця укладання

(Залежно від матеріалу): приблизно 2 цикли / хв

Точність розміщення: +/- 20 мм

Висота укладання, включаючи основу: 1800 мм

Висота порталу: 3080 мм

Висота просвіту для навантажувачів: 2400 мм

Робоча напруга: 400 В / 50 Гц

Мінімальна необхідна висота залу: 3970 мм

технічні дані пор. PDF-документ

(технічні дані можуть бути змінені, як інформація, надана виробником)
