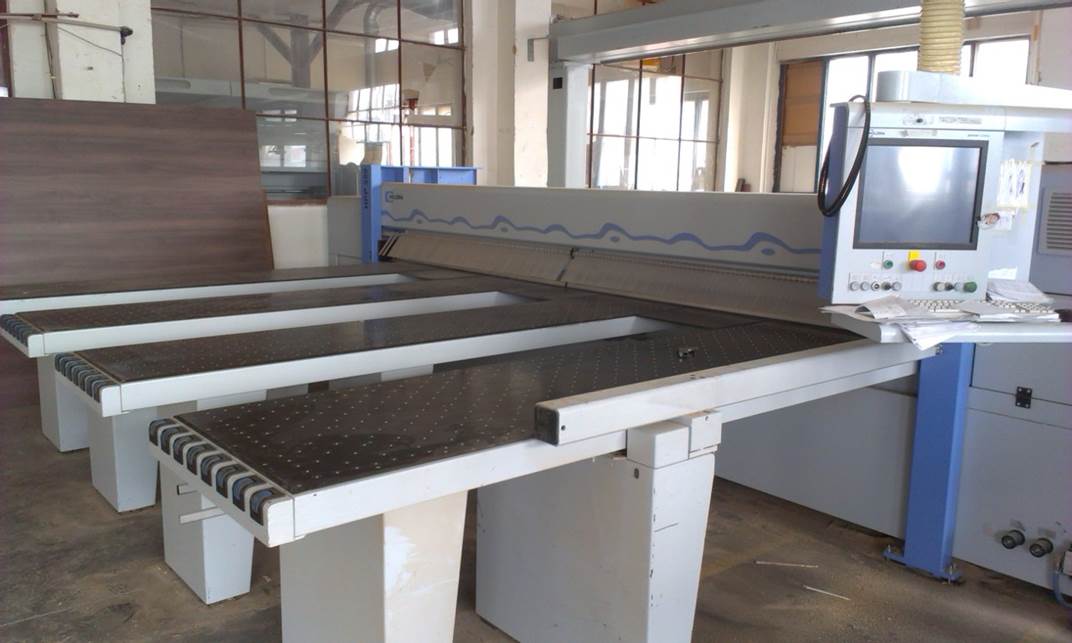

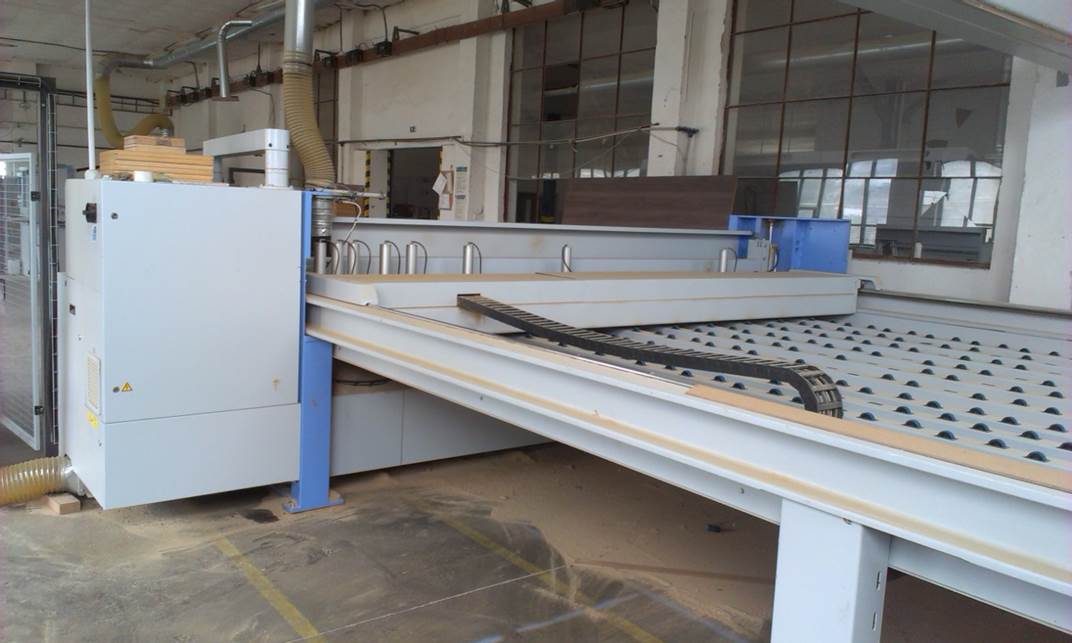

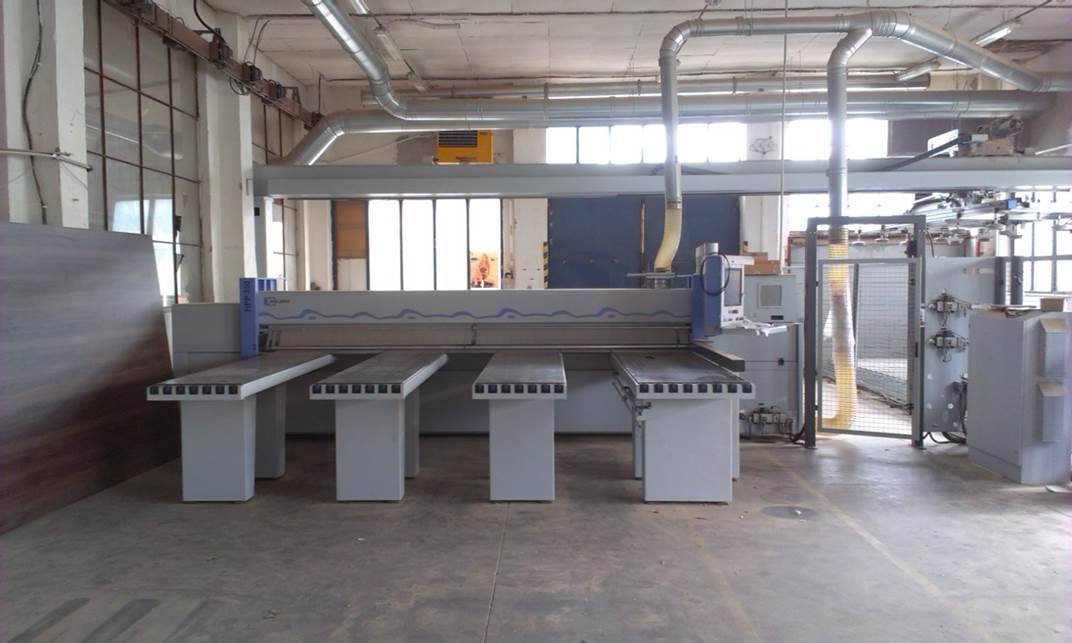

Description de la machine

Vitesse de glissement du programme:

Avance de 90 m / min

90 m / min en arrière

(dans les pays de l'UE avant = 25 m / min)

Contrôle automatique de la hauteur du faisceau de pression oui

Hauteur de coupe automatique, oui

Pression de contact réglable en barre oui

Pression de pince réglable oui

Table de machine entièrement pulvérisée (corps de scie) oui

Dispositif de pressage d'angle

min. Largeur de pression 0 mm

Max. Largeur de pression

longueur de coupe complète

Moteur de la scie principale 13,5 kW

Moteur de scie à scier 2,2 kW

Tension de fonctionnement 400 V (+ 10% / - 5%) / 50 Hz

Valeur de raccordement électrique pour moteur HS:

13,5 kW = 20 kW

Hauteur de travail 920 mm

Lame de scie principale 350 x 4,4 x 60 mm

Lame de scie à scier 180 x 4,4 - 5,4 x 45 mm

Pression d'air requise 6 bar

Besoin en air comprimé 150 NL / min

V à la buse d'aspiration env.26 m / s

Pression négative min. 1 200 Pa

Volume d'air extrait 3800 cbm / h

Conduit de copeaux de raccordement d'extraction 1 pièce 180 mm

Poutre de pression de raccordement d'extraction 1 pièce 150 mm

BARGSTEDT TBP 200/43/22

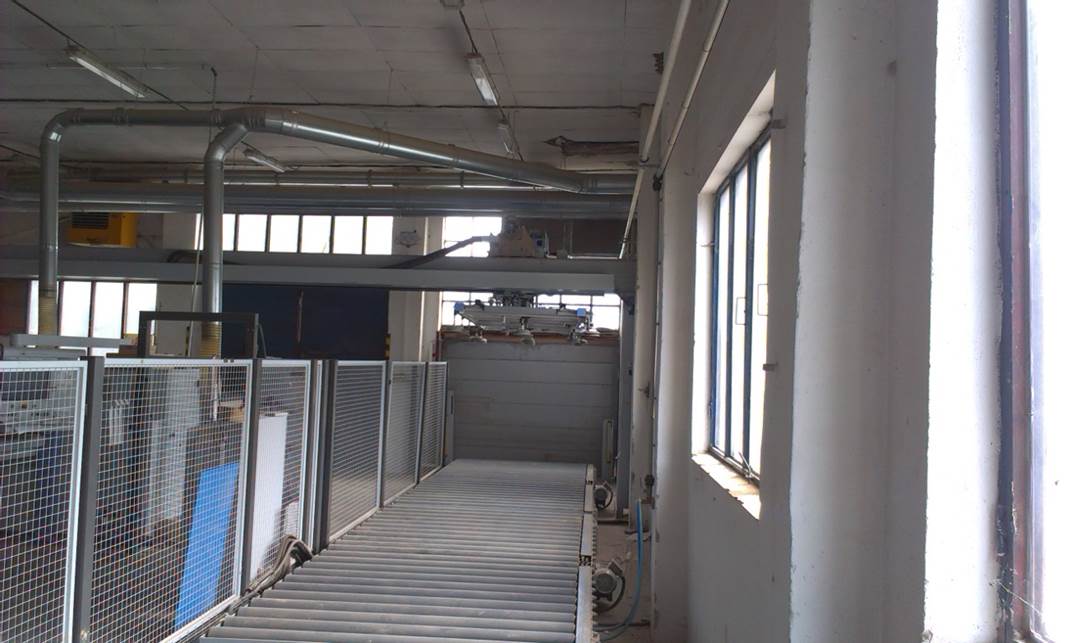

Portail de chargement automatique sous vide

pour le chargement continu de

panneaux de petit et grand format.

TBP200 contient les composants suivants:

- 1 transporteur

- 2 supports de portail ou arcade

- 1 guide vertical ciseaux

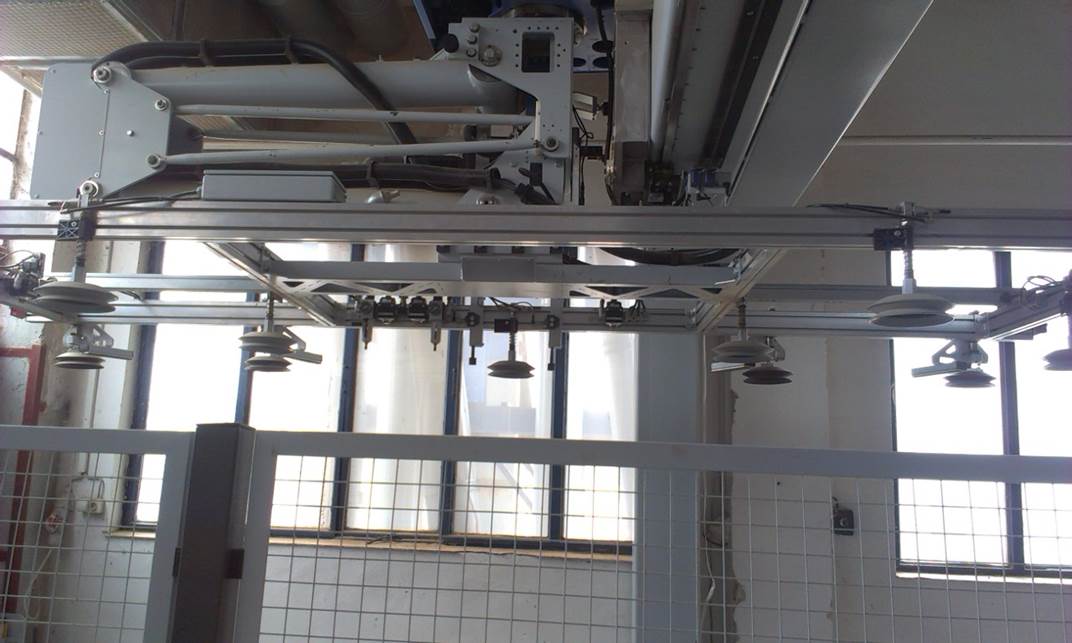

- 1 traverse d'aspiration comprenant 4 ventouses

et 5 ventouses

- Protection du système avec une clôture de sécurité

et barrière lumineuse de sécurité

Matériel: absorbant et séparable

Sortie du premier emplacement d'empilage

(Selon le matériau): environ 2 cycles / min

Précision de placement: +/- 20 mm

Hauteur d'empilage avec base: 1800 mm

Hauteur du portail: 3080 mm

Hauteur de dégagement pour chariots élévateurs: 2400 mm

Tension de fonctionnement: 400 V / 50 Hz

Hauteur minimale du hall requise: 3970 mm

données techniques cf. Document PDF

(données techniques sujettes à modification, selon les informations fournies par le fabricant)
