Maschinenbeschreibung

Programmschiebergeschwindigkeit:

Vorwärts 90 m/min

Rückwärts 90 m/min

(in EU-Ländern vorwärts = 25 m/min)

Automatische Druckbalkenhöhensteuerung ja

Schnitthöhenautomatik ja

Einstellbarer Druckbalken-Anpressdruck ja

Einstellbarer Spannzangen-Anpressdruck ja

Komplett bedüster Maschinentisch(Sägekörper) ja

Winkelandrückvorrichtung

min. Andrückbreite 0 mm

max. Andrückbreite

komplette Schnittlänge

Hauptsägemotor 13,5 kW

Vorritzsägemotor 2,2 kW

Betriebsspannung 400 V (+10%/-5%)/ 50 Hz

Elektr. Anschlusswert bei HS-Motor:

13,5 kW = 20 kW

Arbeitshöhe 920 mm

Hauptsägeblatt 350 x 4,4 x 60 mm

Vorritzsägeblatt 180 x 4,4 - 5,4 x 45 mm

Erforderlicher Luftdruck 6 bar

Druckluftbedarf 150 NL/min

V am Absaugstutzen ca. 26 m/s

Unterdruck min. 1200 Pa

Abluftmenge 3800 cbm/h

Absauganschluss Spänekanal 1 Stück 180 mm

Absauganschluss Druckbalken 1 Stück 150 mm

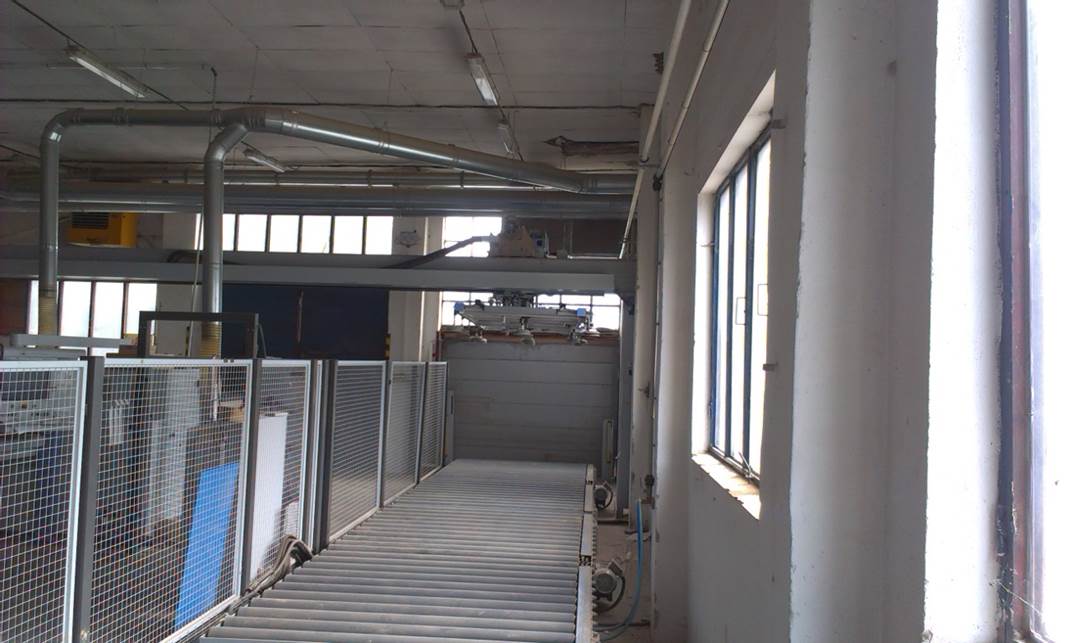

BARGSTEDT TBP 200/43/22

Automatisches Vakuumbeschickungsportal

zum kontinuierlichen Beschicken von

klein- undgrossformatigen Platten.

TBP200 beinhaltet folgende Komponenten:

- 1 Fahrträger

- 2 Portalstützen oder Torbogen

- 1 Scherensenkrechtführung

- 1 Saugtraverse inkl. 4 Trennsaugern

und 5 Haltesaugern

- Absicherung der Anlage durch Schutzzaun

und Sicherheitslichtschranke

Material: saug- und trennbar

Leistung vom ersten Stapelplatz

(Materialabhängig): ca. 2 Takte/min

Ablagegenauigkeit: +/- 20 mm

Stapelhöhe inkl. Unterlage: 1800 mm

Portalhöhe: 3080 mm

Durchfahrtshöhe für Gabelstapler: 2400 mm

Betriebsspannung: 400 V / 50 Hz

Erforderliche Hallenhöhe min.: 3970 mm

technische Daten vgl. PDF Dokument

(technische Daten unter Vorbehalt, da Angaben des Herstellers)
