Opis maszyny

Wiertarko-osadzarka PRIESS i HORSTMANN

Do kontrolowanego przez komisjonowanie wiercenia i wciskania zawiasów, a także do wiercenia

Klamki i otworów blokujących oraz wnęk na specjalne okucia oraz dodatkowe otwory w drzwiach góra i dół.

Podstawowa maszyna składa się z solidnej, odpornej na skręcanie ramy z precyzyjnymi prowadnicami
Zapisz jednostki.

Możliwość zainstalowania szafy sterowniczej do sterowania maszyną (sterowanie elektropneumatyczne)

Naprzeciwko miejsca załadunku (patrz plan instalacji) ekran ze sterowaniem

Ramię wychylne znajduje się w górnej części szafy rozdzielczej w uchwycie obrotowym powyżej pozycji wsunięcia.

Podłączenie elektryczne: 400 V +/- 10%, 50 Hz (3 fazy z nośnym przewodem neutralnym), ok.
12 kW. Zgodnie z VDE0100-T482 system musi być zabezpieczony wyłącznikiem Fl.

Jednostka konserwacyjna: R 1/2 ”z kontrolą ciśnienia i zbiornikiem powietrza, ciśnienie robocze 6-7 bar.

Zasysanie: min. Prędkość powietrza 32 m / s do odpowiednich dysz urządzeń (podciśnienie 2200 Pa.).
Obraz:

Maszyna i szafa sterownicza szara (RAL 7032)
Wsporniki i kratka ochronna ognistoczerwona (RAL 3000)
Okapy i silniki odciągowe, czarny matowy (RAL 9005)
Elementy elektryczne, pneumatyczne i inne zgodne z normą P + H.
Wymiary obrabianego przedmiotu:

• Długość: 300 mm -2500 mm
• Szerokość: 200 mm - 800 mm
• Grubość: 16 mm -30 mm
• Szerokość elementu obrabianego nie może być większa niż długość elementu obrabianego!
• Wysokość robocza: 970 mm

System pozycjonowania serwomechanizmu:

Wydawanie i wyświetlanie wartości zadanej i rzeczywistej dla osi przez sterowanie CNC.

Pozycjonowanie za pomocą wrzecion z łożyskami kulkowymi z bezluzową nakrętką i bardzo dynamicznym,

Cyfrowe trójfazowe serwomotory z taktowanymi regulatorami 4-kwadrantowymi.

Prędkość jazdy 70 m / min. (Osie X / Y).
Cykl wiercenia ok. 2 sek.
Wciśnij przez ok. 3 sekundy


Sterowanie CNC,

Wygodne sterowanie ekranem CNC (Ferrocontrol) z 1 kolorowym monitorem TFT 0,4 cala
I pyłoszczelną klawiaturę na pulpicie.
Praktyczne i sprawdzone oprogramowanie operacyjne z rejestratorem ekranu
Dla wszystkich funkcji wprowadzania i sterowania za pomocą klawiszy funkcyjnych, znaczenie w postaci zwykłego tekstu na ekranie.
Obrabiane przedmioty są wywoływane do produkcji za pomocą wieloczęściowego kodu wiercenia.
Dodatkowe parametry, wymiary części, ogranicznik i liczbę artykułów można rozszerzyć za pomocą wariantów programowania.
Schematy wiercenia są zapisywane na zewnętrznym komputerze PC (komputerze hosta), który jest podłączony online do maszyny. W komputerze głównym wprowadzane są nowe schematy wiercenia


System pozycjonowania serwomechanizmu:

Wydawanie i wyświetlanie wartości zadanej i rzeczywistej dla osi przez sterowanie CNC.
Pozycjonowanie za pomocą wrzecion z łożyskami kulkowymi z bezluzową nakrętką i bardzo dynamicznym,
Cyfrowe trójfazowe serwomotory z taktowanymi regulatorami 4-kwadrantowymi.
Prędkość jazdy 70 m / min. (Osie X / Y).
Cykl wiercenia ok. 2 sek.
Wciśnij przez ok. 3 sekundy
Sterowanie sitem CNC,

Wygodne sterowanie ekranem CNC
(Ferrocontrol) z 1 kolorowym monitorem TFT 0,4 cala
I pyłoszczelną klawiaturę na pulpicie.
Praktyczne i sprawdzone oprogramowanie operacyjne z rejestratorem ekranu
Dla wszystkich funkcji wprowadzania i sterowania za pomocą klawiszy funkcyjnych, znaczenie w postaci zwykłego tekstu na ekranie.
Obrabiane przedmioty są wywoływane do produkcji za pomocą wieloczęściowego kodu wiercenia, w którym można rozszerzyć warianty programowania, dodatkowe parametry, wymiary części, ogranicznik i liczbę sztuk.
Schematy wiercenia są zapisywane na zewnętrznym komputerze PC (komputerze hosta), który jest podłączony online do maszyny. Nowe schematy wiercenia są wprowadzane do przewodnika

Zintegrowane, swobodnie programowalne sterowanie (FPS) dla optymalnych procesów pracy i maksimum
Bezpieczeństwo operacyjne. Diagnostyka błędów za pomocą diod LED i wyświetlaczy tekstowych na ekranie, specjalne procedury serwisowe ułatwiające rozwiązywanie problemów.
Obsługa maszyny:

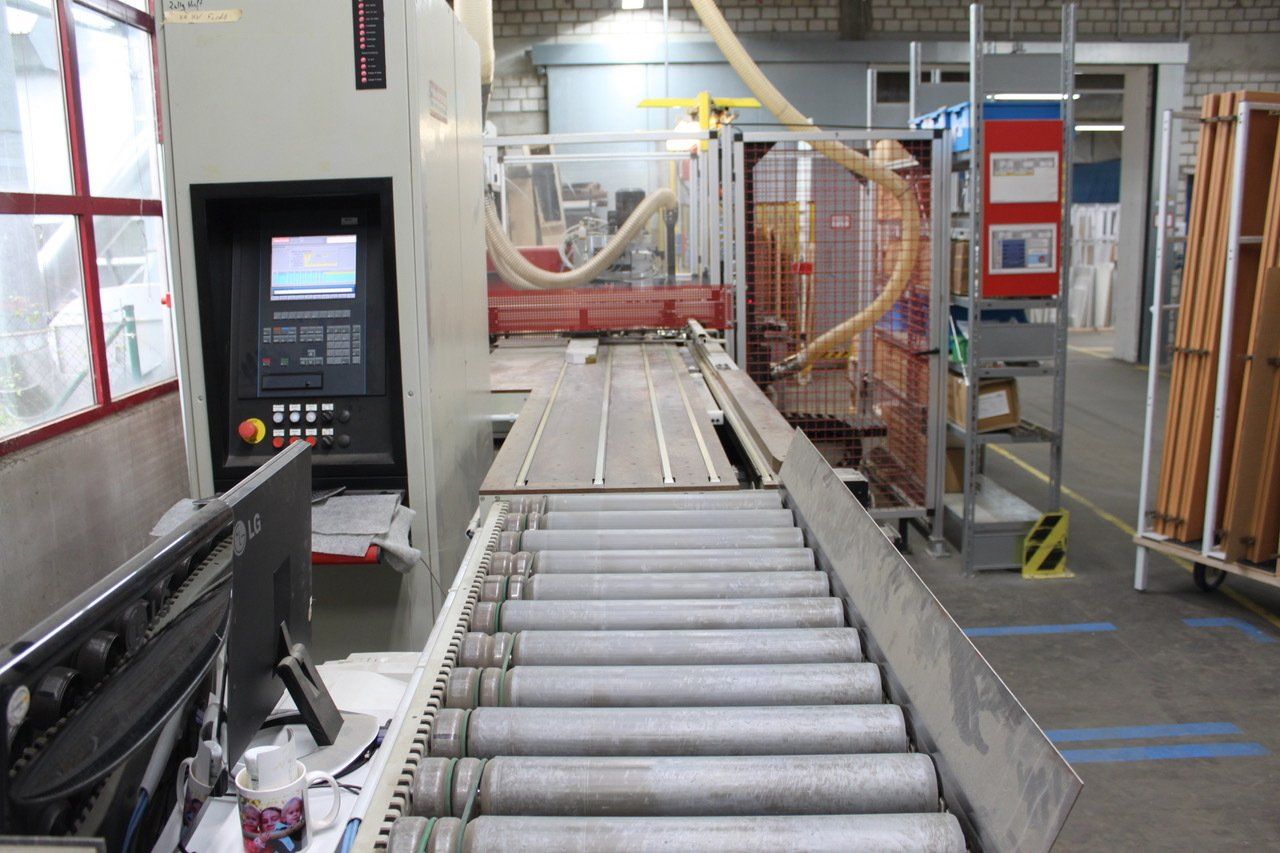

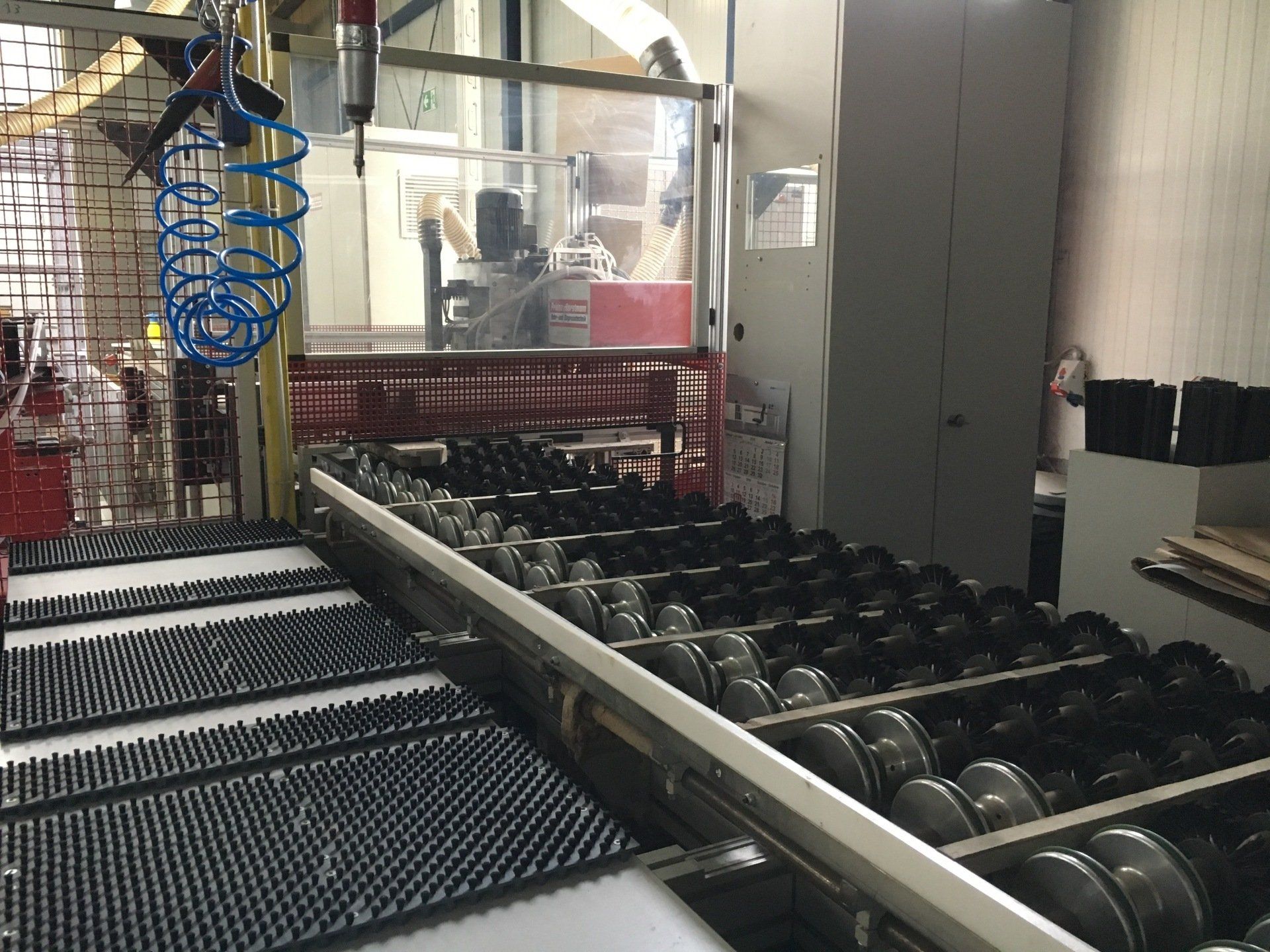

Obrabiany przedmiot jest ręcznie wprowadzany na rolkowy przenośnik wejściowy przed rolką prowadzącą
Nawiercić i docisnąć do ogranicznika wzdłużnego. Po naciśnięciu przycisku start obrabiany przedmiot jest transportowany do maszyny, a następnie przenoszony w kierunku wzdłużnym przez ustawialny ogranicznik X1 pod pomiarową fotokomórką w kierunku poprzecznym z zachowaniem długości i długości
Szeroka tolerancja. Gdy długość i szerokość są takie same. Czy obrabiany przedmiot jest taktowany ze stacji obróbki przez ogranicznik X1? Przetwarzanie odbywa się od góry i od dołu lub od dołu (patrz wyposażenie maszyny). Skończyło się znudzić
Przedmiot obrabiany jest wpychany na stół wyładowczy, podnoszony (częściowo używany) i może być następnie obrabiany ręcznie na stole roboczym.


Wyposażenie maszyn:

1.) 1 interfejs szeregowy (RS 232) do podłączenia komputera PC jako stacji programowania
Oraz do tworzenia kopii zapasowych danych. Maksymalna długość kabla bez konwertera 20m.
2.) 1 interfejs szeregowy (RS 232) do podłączenia modemu w celu zdalnej konserwacji.
Modem jest objęty zakresem dostawy;
Gniazdo TAE (do wyboru). Modem
Może zostać zaakceptowany po upływie okresu gwarancji.

3.) 1 oprogramowanie do programowania na IBM lub kompatybilnych komputerach PC, system operacyjny
Windows 95 lub WIN_NT

(dane techniczne mogą ulec zmianie, zgodnie z informacjami podanymi przez producenta)
