شرح ماشین

دستگاه حفاری و وارد کردن PRIESS و HORSTMANN

برای حفاری با فشار کمیسیون و فشار لولاها و همچنین برای حفاری

سوراخ ها و فرو رفتگی های دسته و قفل برای اتصالات خاص و سوراخ های اضافی درها به بالا و پایین.

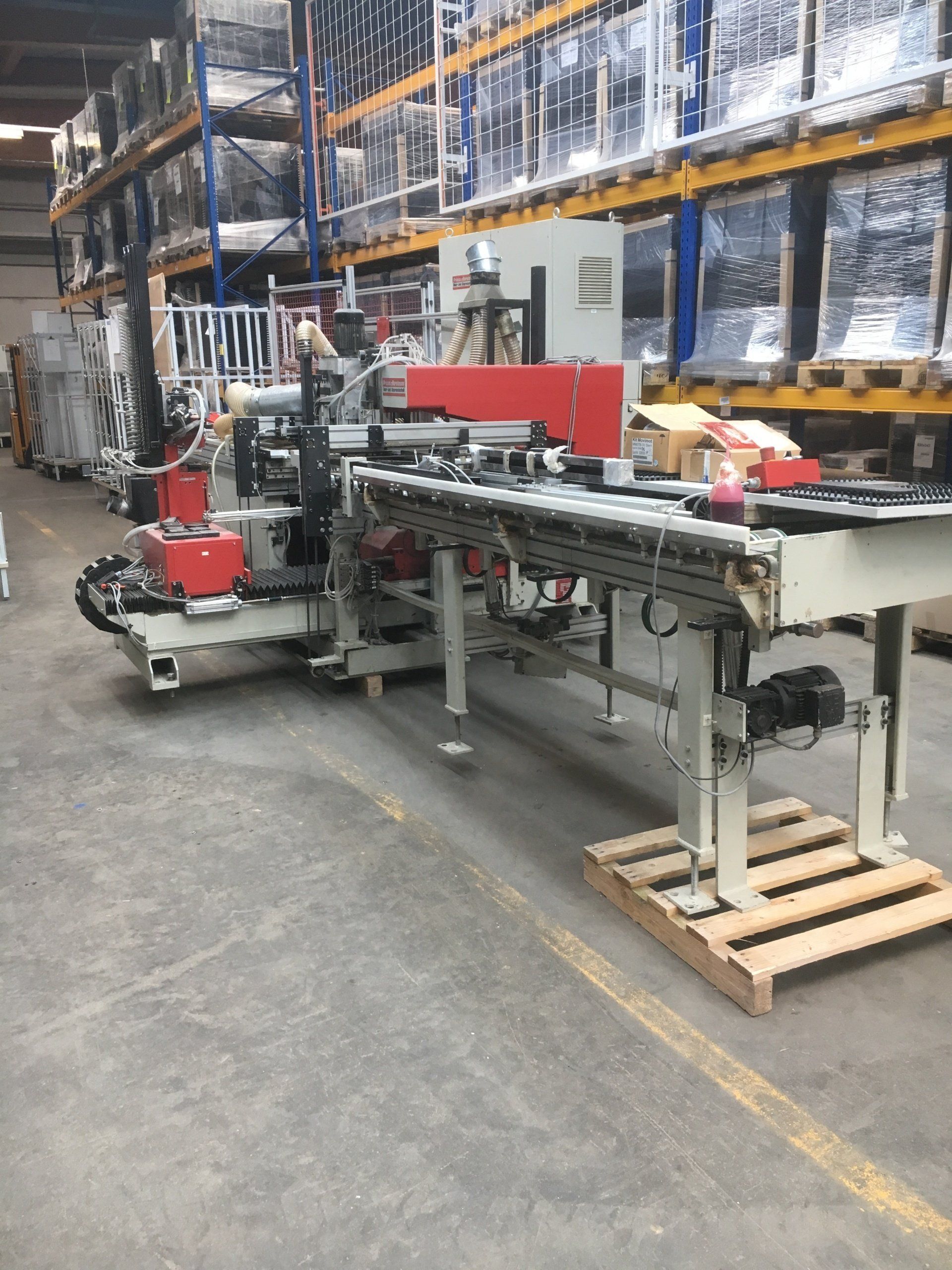

دستگاه اصلی از یک قاب جامد ، مقاوم در برابر پیچش و راهنماهای دقیق تشکیل شده است
ثبت واحدها.

کابینت کنترل برای کنترل ماشین (کنترل الکترو پنوماتیک) قابل نصب است

در مقابل صفحه بارگیری (به برنامه نصب مراجعه کنید) دارای صفحه کنترل

بازوی چرخان در بالای کابینت سوئیچ در یک براکت مفصل گردنده در بالای موقعیت قرارگیری قرار دارد.

اتصال برق: 400 ولت /- 10٪ ، 50 هرتز (3 فاز با هادی خنثی تحمل کننده بار) ، تقریباً
12 کیلو وات مطابق با VDE0100-T482 ، سیستم باید توسط سوئیچ Fl ایمن شود.

واحد نگهداری: R 1/2 "با نظارت بر فشار و مخزن هوا ، فشار کار 6-7 بار.

مکش: حداقل 32 متر بر ثانیه سرعت هوا به نازل مربوطه واحد (خلا vac 2200 Pa.).
رنگ آمیزی:

سنگریزه خاکستری ماشین آلات و کابینت کنترل (RAL 7032)
پشتیبانی از قرمز مشبک مشبک (RAL 3000)
هود و موتور مکش مشکی مات (RAL 9005)
خرید الکتریکی ، پنوماتیک و سایر عناصر خرید مطابق با استاندارد P H.
ابعاد قطعه کار:

• طول: 300 میلی متر -2500 میلی متر
• عرض: 200 میلی متر - 800 میلی متر
• ضخامت: 16 میلی متر - 30 میلی متر
• عرض قطعه کار نباید بیشتر از طول قطعه کار باشد!
• ارتفاع کار: 970 میلی متر

سیستم موقعیت یابی سروو:

نقطه تنظیم شده و مقدار واقعی خروجی و نمایش برای محورها توسط کنترل CNC.

موقعیت یابی از طریق دوک های بلبرینگ با مهره بدون واکنش و بسیار پویا ،

سرو موتورهای دیجیتالی سه فاز با کنترل کننده های چهار ربع ساعت دار.

سرعت سفر 70 متر در دقیقه (محورهای X / Y).
چرخه حفاری تقریباً 2 ثانیه
در حدود 3 ثانیه فشار دهید


کنترل CNC ،

کنترل راحت صفحه نمایش CNC (Ferrocontrol) با 1 مانیتور رنگی 0.4 "TFT
و یک صفحه کلید ضد گرد و غبار در یک سخنرانی.
تمرین گرا و نرم افزار عملی ثابت شده با ضبط کننده صفحه
برای همه توابع ورودی و کنترلی با کلیدهای عملکردی ، معنی آن در متن ساده روی صفحه است.
قطعه های کار با استفاده از کد حفاری چند بخشی برای تولید فراخوانده می شوند.
پارامترهای اضافی ، ابعاد قطعه ، توقف و تعداد مقالات را می توان از طریق انواع برنامه نویسی گسترش داد.
الگوهای حفاری در رایانه شخصی خارجی (رایانه میزبان) که بصورت آنلاین به دستگاه متصل است ذخیره می شوند. الگوهای جدید حفاری در رایانه اصلی وارد می شوند


سیستم موقعیت یابی سروو:

نقطه تنظیم شده و مقدار واقعی خروجی و نمایش برای محورها توسط کنترل CNC.
موقعیت یابی از طریق دوک های بلبرینگ با مهره بدون واکنش و بسیار پویا ،
سرو موتورهای دیجیتالی سه فاز با کنترل کننده های چهار ربع ساعت دار.
سرعت سفر 70 متر در دقیقه (محورهای X / Y).
چرخه حفاری تقریباً 2 ثانیه
در حدود 3 ثانیه فشار دهید
کنترل الک CNC ،

کنترل راحت صفحه CNC
(Ferrocontrol) با 1 مانیتور رنگی 0.4 "TFT
و یک صفحه کلید ضد گرد و غبار در یک سخنرانی.
تمرین گرا و نرم افزار عملی ثابت شده با ضبط کننده صفحه
برای همه توابع ورودی و کنترلی با کلیدهای عملکردی ، معنی آن در متن ساده روی صفحه است.
قطعه های کار از طریق یک کد حفاری چند بخشی برای تولید فراخوانده می شوند ، که در آن انواع برنامه نویسی ، پارامترهای اضافی ، ابعاد قطعه ، توقف و تعداد قطعات را می توان گسترش داد.
الگوهای حفاری در رایانه شخصی خارجی (رایانه میزبان) که بصورت آنلاین به دستگاه متصل است ذخیره می شوند. الگوهای جدید حفاری در راهنما وارد می شود

کنترل یکپارچه ، آزادانه قابل برنامه ریزی (FPS) برای فرایندهای کار بهینه و حداکثر
ایمنی عملیاتی تشخیص خطا از طریق LED ها و نمایش متن ساده روی صفحه ، روال سرویس ویژه برای عیب یابی آسان.
عملکرد دستگاه:

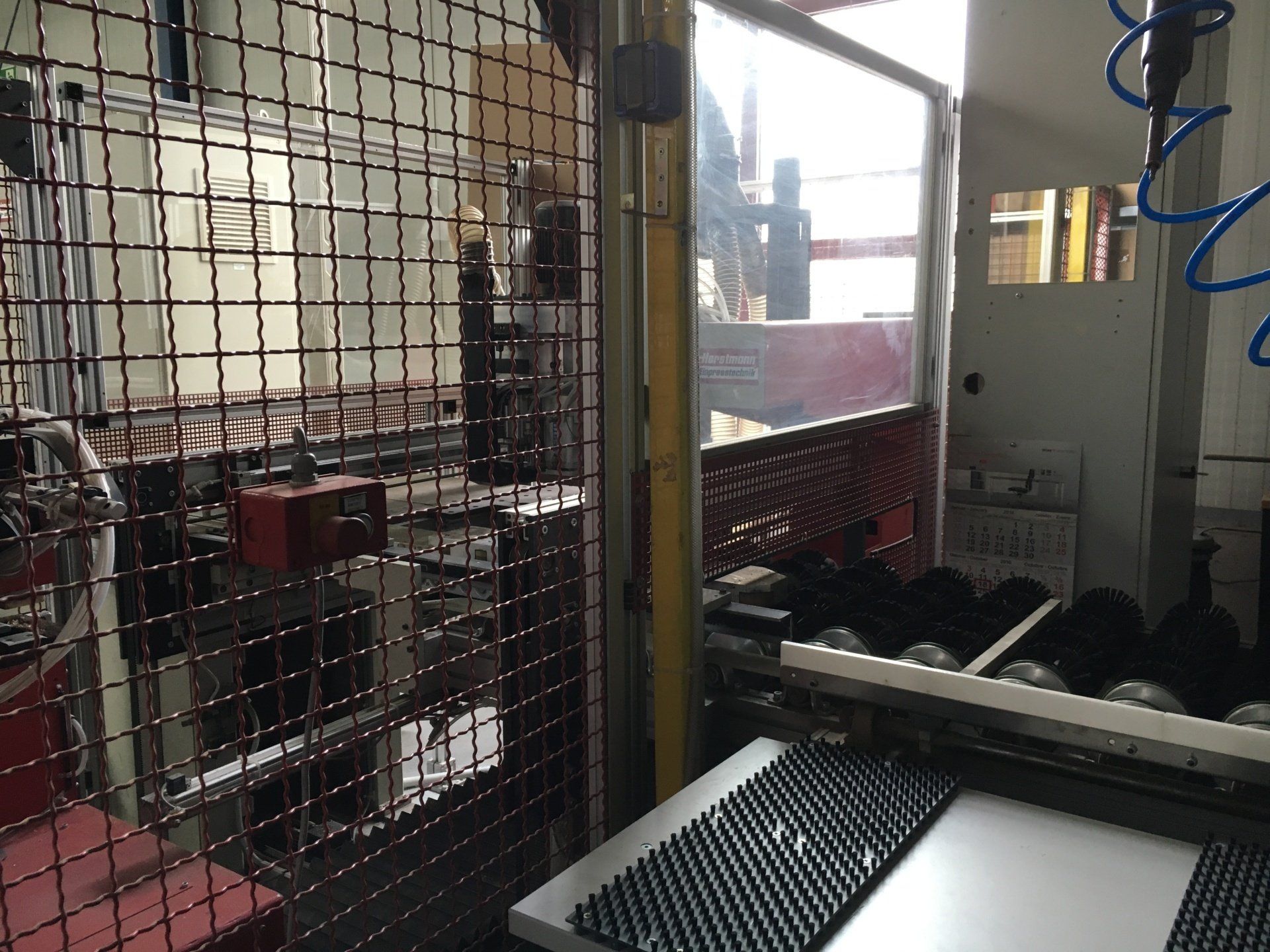

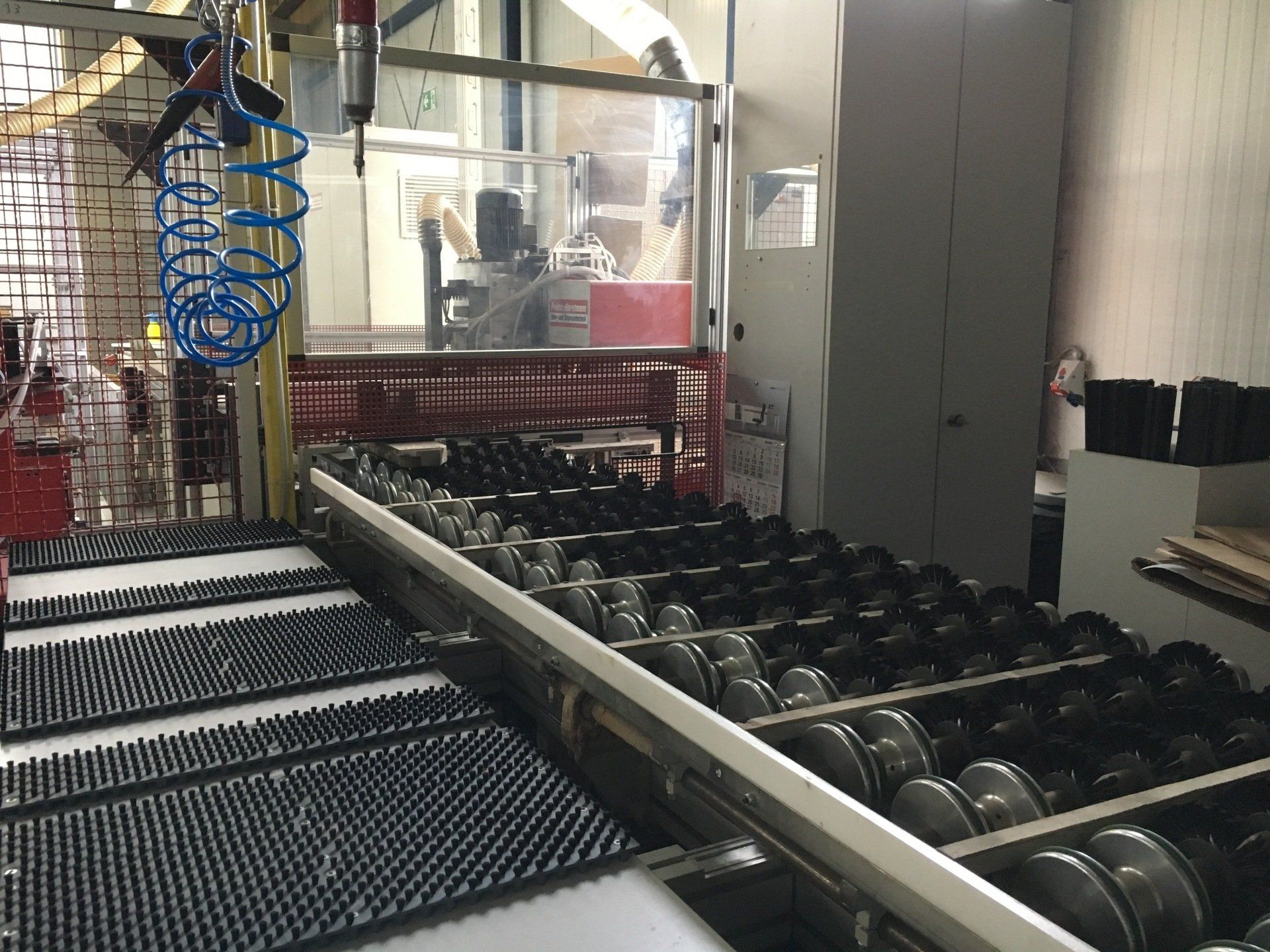

قطعه کار مورد پردازش به صورت دستی بر روی نوار نقاله غلتکی ورودی در مقابل غلتک راهنما هدایت می شود
مته را فشار داده و بر روی ایستگاه طولی فشار دهید. پس از فشردن دکمه شروع ، قطعه کار به داخل دستگاه منتقل شده و سپس از طریق ایستگاه قابل تنظیم X1 تحت یک مانع نور اندازه گیری در جهت عرضی با حفظ طول و طول در جهت طولی منتقل می شود
تحمل گسترده وقتی طول و عرض یکسان است. آیا قطعه کار از طریق ایستگاه X1 از ایستگاه پردازش کلاک خورده است؟ پردازش از بالا و از I یا از پایین انجام می شود (به تجهیزات ماشین مراجعه کنید). که خسته شد
قطعه کار بر روی میز تخلیه رانده می شود ، بلند می شود (تا حدی استفاده می شود) و سپس می توان به صورت دستی روی میز کار پردازش کرد.


تجهیزات ماشین آلات:

1) 1 رابط سریال (RS 232) برای اتصال کامپیوتر به عنوان ایستگاه برنامه نویسی
و برای تهیه نسخه پشتیبان از اطلاعات. حداکثر طول کابل بدون مبدل 20 متر
2.) 1 رابط سریال (RS 232) برای اتصال مودم برای تعمیر و نگهداری از راه دور.
مودم در محدوده تحویل گنجانده شده است.
سوکت TAE (قابل انتخاب). مودم
پس از انقضا مدت ضمانت قابل قبول است.

3.) 1 نرم افزار برنامه نویسی در IBM یا رایانه های شخصی سازگار ، سیستم عامل
ویندوز 95 یا WIN_NT

(اطلاعات فنی قابل تغییر است ، زیرا اطلاعات ارائه شده توسط سازنده)
