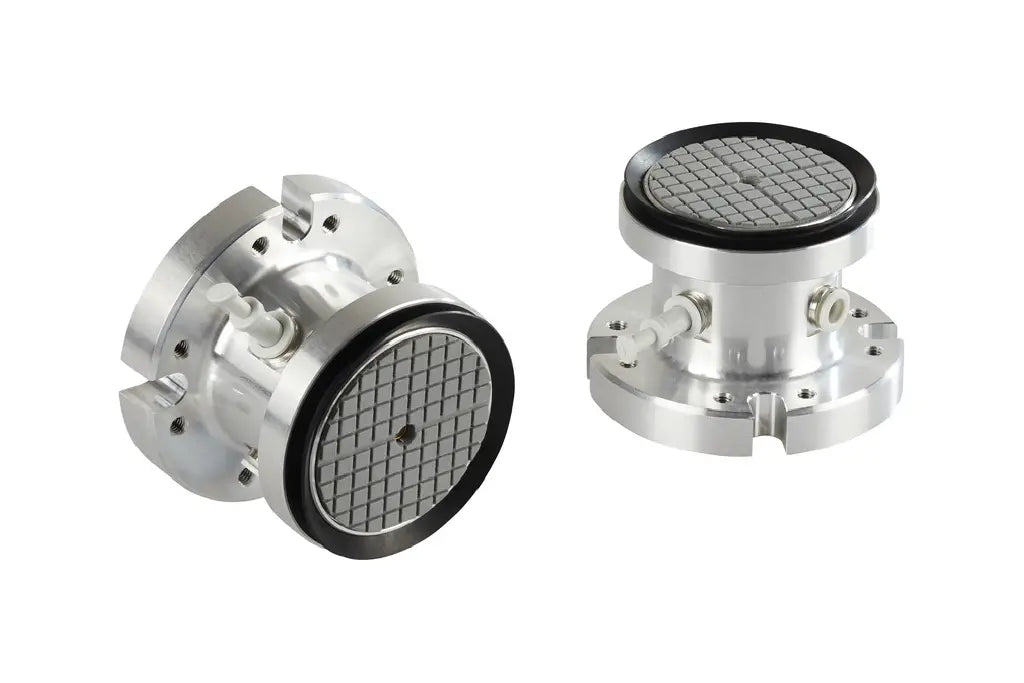

Schmalz Vakuum-Blocksauger CMB-HD D80x69 RB – Blocksauger für Metall- und Kunststoffbearbeitung Art.-Nr. 10.01.27.01870

Der Vakuum-Blocksauger CMB-HD von J. Schmalz GmbH ist ein Spannmittel für die Metall- und Kunststoffbearbeitung in CNC-Bearbeitungszentren. Ein präziser Reibbelag sorgt für hohe Haltekraft und sichert qualitativ hochwertige Bearbeitungsergebnisse. Durch die sehr gute Zugänglichkeit des Werkstücks ermöglicht der Blocksauger eine 5-Seiten-Bearbeitung und maximiert die Bearbeitungsschritte je Spannung.

Das Rüsten erfolgt einfach und schnell: Der Blocksauger wird mittels Spannpratzen auf einem T-Nutentisch oder direkt auf Nullpunktspannsystemen fixiert. Der Anschluss ist sowohl einzeln als auch punkt-zu-punkt möglich. Abnehmbare Werkstückanschläge lassen sich einfach nachrüsten und ermöglichen ein schnelles, wiederholgenaues Positionieren des Bauteils. Als attraktive Einstiegslösung punktet der CMB-HD mit geringen Investitionskosten.

Diese Ausführung (CMB-HD D80x69 RB, Art.-Nr. 10.01.27.01870) hat eine Saugfläche mit Außendurchmesser 80 mm bei einer Höhe H von 69 mm und einem Schlauchaußendurchmesser von 8 mm. Sie erreicht eine Spannkraft von 402 N und eine Querkraft von 161 N. Der Grundkörper besteht aus Aluminium mit Elastomer-Reibbelag; der Einsatz erfolgt auf T-Nutentischen und Nullpunktspannsystemen. Der Blocksauger wird montiert und anschlussfertig geliefert.

Hinweis: Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Angaben ohne Gewähr, technische Änderungen vorbehalten.
