Schmalz VCMC-S6-QUICK 150x135x75 15-85 – Mechanischer Spanner für Schmal- und Rahmenteile

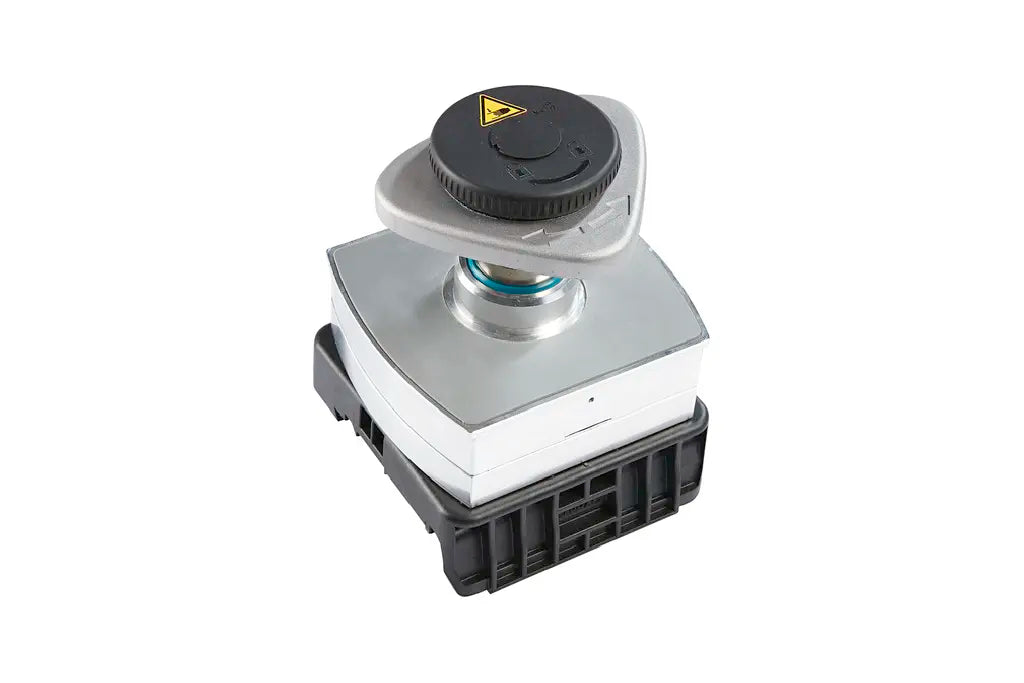

Der mechanische Spanner VCMC-S6-QUICK von J. Schmalz GmbH ist ein mechanisch klemmendes Spannsystem für CNC-Bearbeitungsmaschinen mit TV-Konsolentischen von SCM / Morbidelli (Baureihen Flex, Flexmatic, Start, Pilot, 98 mm Konsolenbreite). Er ist besonders geeignet für schmale und gekrümmte Werkstücke wie Rahmenteile und Fensterprofile, bei denen ein flächiger Vakuum-Blocksauger an Grenzen stößt.

Das Rüsten erfolgt effizient, sicher und werkzeuglos: Der Spanner wird mechanisch auf der Konsole vorfixiert, die Spannhöhe lässt sich sekundenschnell und werkzeuglos an das Werkstück anpassen. Das Spannen des Werkstücks selbst erfolgt durch Aktivierung des Vakuums am Maschinentisch – ein zusätzliches Medium an der Maschine ist nicht erforderlich. Spezielle Reibmaterialien auf Spannteller und Spannfläche sorgen für sicheren Halt auch bei hohen Bearbeitungskräften, die Spannkräfte erreichen bis zu 700 N.

Diese Ausführung (VCMC-S6-QUICK 150x135x75 15-85, Art.-Nr. 10.01.12.04765) hat die Abmessung (L×B) 150x135 mm bei einer Höhe H von 75 mm, Hub Z 9 mm, und deckt einen Spannbereich von 15,0 … 85,0 mm ab. Konstruktionsdaten: B: 133 mm · H: 75 mm · H1: 192,0 mm · H2: 30 mm · L: 146,5 mm · X1: 66,5 mm · X2: 44 mm · Z (Hub): 9 mm. Quelle: Schmalz-Produktdatenblatt Mechanische Spanner VCMC-S6-QUICK, Konstruktionsdaten. Ersatzteile: Spannteller SPAN-TELL 128x30 EXZ VCMC (10.01.12.04740); Dichtrahmen (unten) VCDR 135x25.5x6 VCBL (10.01.12.04560). Zubehör: Verlängerung mit Sechskant VRL-S M20x1x35 (10.01.12.04374) zur Erweiterung des Spannbereichs.

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Der VCMC-S6-QUICK nutzt dieselbe TV-Konsole (98 mm) wie die Vakuum-Blocksauger VCBL-S6 / VCBL-S6-HD, ist als mechanischer Spanner für schmale Rahmenteile jedoch NICHT mit diesen flächigen Blocksaugern austauschbar – die Systemtypen ergänzen sich funktional. Ebenso NICHT austauschbar mit dem VCMC-S4-QUICK, der für die TVN-Konsole (109 mm) ausgelegt ist. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
