Schmalz VCMC-K2-HZ-MC-SETx114.7 – Horizontalspanner für Rahmen- und Fensterprofile
Art.-Nr. 10.01.12.05676 · Serie VCMC-K2-HZ · Preis: 1290,00 € zzgl. MwSt.
Der Horizontalspanner VCMC-K2-HZ von J. Schmalz GmbH ist ein mechanisch klemmendes Spannsystem für 2-Kreis-Konsolentischsysteme an CNC-Bearbeitungszentren. Er findet Anwendung in der Holz- und Möbelindustrie, im Innenausbau und Ladenbau sowie in der Türen- und Fensterfertigung und ist besonders geeignet für schmale oder strukturierte Werkstücke und Massivholz wie Rahmenteile, Fensterprofile und Zargen.
Zum Rüsten werden Spannmodul und Anschlag mit dem ersten Vakuum-Kreis auf der Konsole fixiert und zusätzlich mechanisch geklemmt. Die Höhenleiste lässt sich werkzeuglos auf 0, 50, 85 oder 100 mm einstellen, sodass sich der Spanner an unterschiedlichste Materialstärken anpassen lässt. Durch optionales Zubehör mit beidseitigem Anschlag können zwei oder mehr Werkstücke gleichzeitig gespannt werden, was den Durchsatz erhöht.

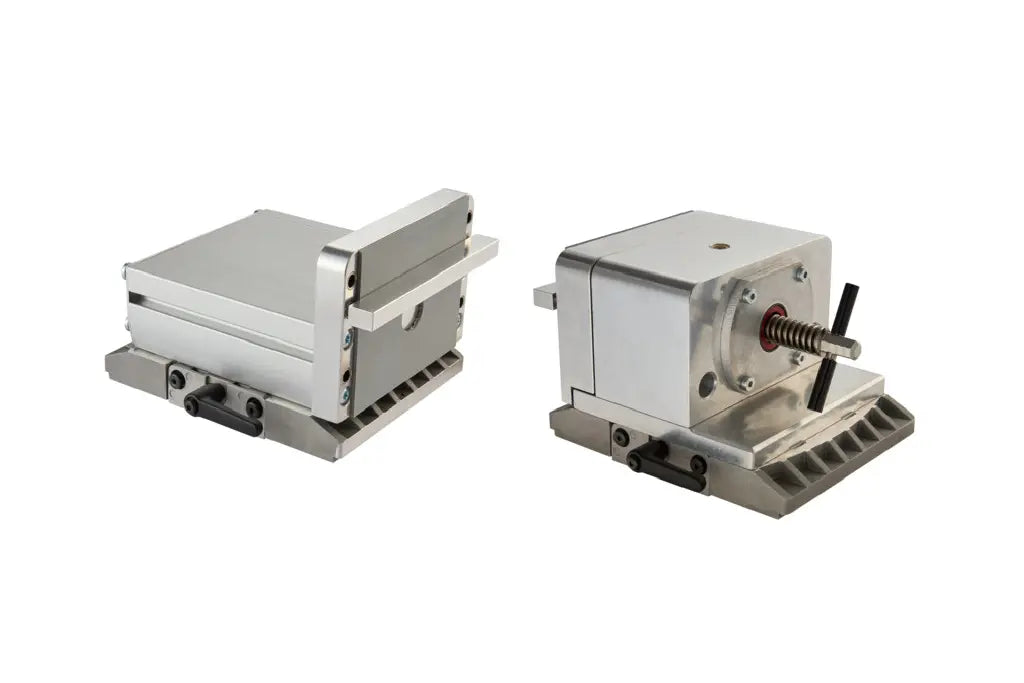

Diese Ausführung (VCMC-K2-HZ-MC-SETx114.7, Art.-Nr. 10.01.12.05676) hat eine Bauhöhe H von 114.7 mm, Hub Z 10 mm, Spannkraft 1.000 N. Dieses Set enthält bereits Spannmodul UND horizontalen Anschlag (VCMC-K2-HZ-SP) – kein separater Anschlag nötig. Ersatzteile: Ersatzteil Dichtrahmen unten: VCDR 166x113x6.6 VCMC (10.01.12.05657); Ersatzteil Klemmeinheit: KLEM-EINH 70x24.5x4.5 VCMC-K2 (10.01.12.04255); Ersatzteil Spannplatte: SPAN-PLAT 132x35.9x10 VCMC (10.01.12.05760); Ersatzteil Drehgriff: DREH-GRIFx70 (10.01.12.05761). Zubehör: Spannplatte (Zubehör): SPAN-PLAT 132x88x20 VCMC (10.01.12.05741).
Hinweis: Im Schmalz-Sortiment für 2-Kreis-Konsolentischsysteme stehen für flächige Werkstücke die Vakuum-Blocksauger VCBL-K2, VCBL-K2-PRO und VCBL-K2-HD sowie für einzelne schmale Werkstücke der mechanische Spanner VCMC-K2-QUICK zur Verfügung. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
B: 151,7 mm · B1: 152 mm · D (Schlauchanschluss): – mm · H: 114.7 mm · H1: 115 mm · L: 184,5 mm · L1: 175,0 mm · X1/X2/X3 (Höhenleisten-Raster): 50/85/100 mm · Z (Hub, alle Ausführungen): 10 mm. Quelle: Schmalz-Produktdatenblatt VCMC-K2-HZ, Konstruktionsdaten.
| Art.-Nr. | 10.01.12.05676 |
| Serie | VCMC-K2-HZ |
| Bauform | Horizontal mechanisch Set |
| Abmessung (L×B) | –(Set) |
| Höhe H | 114.7 mm |
| Hub Z | 10 mm |
| Spannkraft | 1.000 N |
| Antrieb / Schlauchtyp | –ohne (mechanischer Antrieb) |
| Antrieb | mechanisch (Spindel/Drehgriff) |
| Ersatzteil Dichtrahmen unten | VCDR 166x113x6.6 VCMC (10.01.12.05657) |
| Ersatzteil Klemmeinheit | KLEM-EINH 70x24.5x4.5 VCMC-K2 (10.01.12.04255) |
| Ersatzteil Spannplatte | SPAN-PLAT 132x35.9x10 VCMC (10.01.12.05760) |
| Ersatzteil Drehgriff | DREH-GRIFx70 (10.01.12.05761) |
| Spannplatte (Zubehör) | SPAN-PLAT 132x88x20 VCMC (10.01.12.05741) |
| Hersteller | J. Schmalz GmbH |
| Lieferumfang | 1× Horizontalspanner VCMC-K2-HZ-MC-SETx114.7 |
| Zustand | Fabrikneu |
| Hersteller | J. Schmalz GmbH |
| Serie | VCMC-K2-HZ |
| Bauform | Horizontal mechanisch Set |
| Zustand | Fabrikneu |
-
