Schmalz  |  SKU: '10.01.12.05682
Neuankömmling

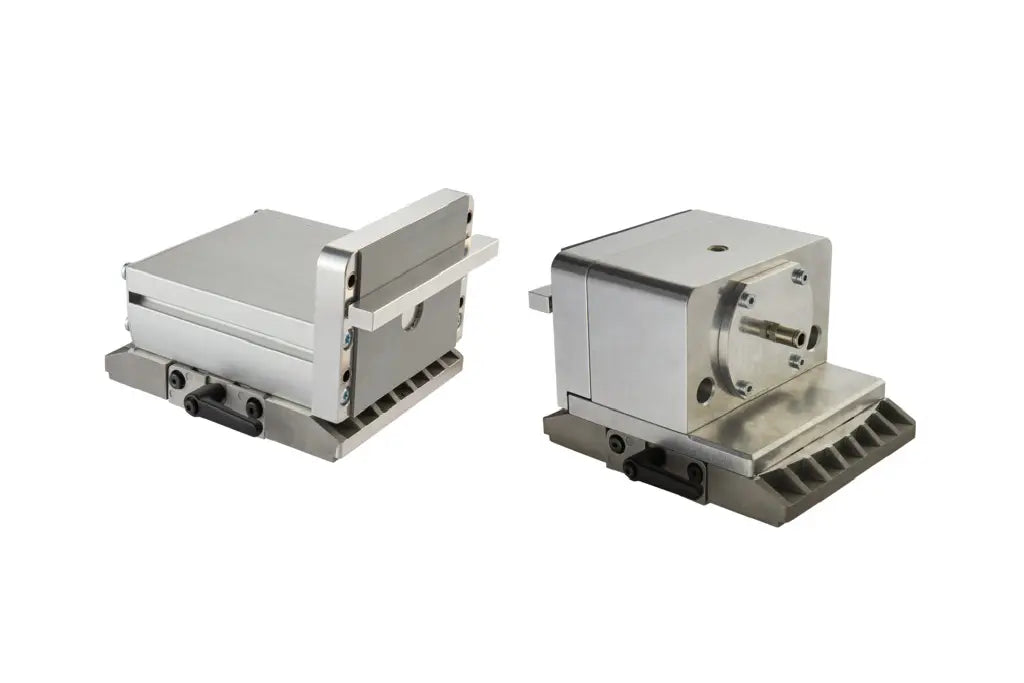

Schmalz VCMC-K2-HZ-CA-SETx114.7 – Horizontalspanner für Rahmen- und Fensterprofile

€1.390,00 EUR
zzgl. MwSt. Versand wird beim Checkout berechnet.

Geprüfte Artikel

Unsere geprüften Artikel auf www.sondermann.org stehen für höchste Qualität und Zuverlässigkeit. Jeder Artikel wird sorgfältig überprüft, um sicherzustellen, dass er unseren hohen Standards entspricht. So können Sie sich darauf verlassen, dass Sie bei uns nur einwandfreie Produkte erhalten, die den höchsten Ansprüchen gerecht werden. Vertrauen Sie auf geprüfte Qualität!

Preis-Leistungs-Verhältnis

Gebrauchte Ersatzteile sind nicht nur deutlich günstiger als Neuteile, sondern bieten bei sorgfältiger Prüfung und Aufarbeitung eine nahezu gleichwertige Leistung. So sparen Sie Kosten, ohne an Qualität einzubüße

Lieferung und Versand

Wir garantieren einen schnellen und zuverlässigen Versand, damit Ihre Maschine so schnell wie möglich wieder einsatzbereit ist. Dank unserer effizienten Logistikpartner und umfassenden Lagerbestände sind die meisten Artikel sofort verfügbar und werden innerhalb kürzester Zeit versandt. Bei Bestellungen über 500 € ist der Versand zudem kostenlos, sodass Sie nicht nur Zeit, sondern auch Kosten sparen.

Schmalz VCMC-K2-HZ-CA-SETx114.7, Horizontalspanner für Rahmen- und Fensterprofile an 2-Kreis-Konsolentischsystemen, Art.-Nr. 10.01.12.05682.

J. Schmalz GmbH VCMC-K2-HZ Fabrikneu – Originalware

Schmalz VCMC-K2-HZ-CA-SETx114.7 – Horizontalspanner für Rahmen- und Fensterprofile

Art.-Nr. 10.01.12.05682 · Serie VCMC-K2-HZ · Preis: 1390,00 € zzgl. MwSt.

Horizontal Druckluft Set
Bauform
–(Set)
Abmessung (L×B)
114.7 mm
Höhe H
10 mm
Hub Z
Druckluft (Schlauch D=6 d=4)
Antrieb
Aufbau
Systemaufbau Schmalz VCMC-K2-HZ mit Bauteil-Kennzeichnung 1 bis 5
(1) Bewegliche/starre Spannbacke mit Reibbelag für höchste Spannkräfte.
(2) Antrieb mechanisch per Spindel (Drehgriff) oder per Druckluft, je nach Ausführung.
(3) Höhenleiste, werkzeuglos in den Spannhöhen 0, 50, 85 oder 100 mm verstellbar.
(4) Grundkörper aus Aluminium mit Schnittstelle zum Maschinentisch zur Fixierung von Spannmodul und Anschlag mittels Vakuum.
(5) Mechanische Klemmung zur zusätzlichen Fixierung von Spannmodul und Anschlag auf der Konsole.
Produktbeschreibung

Der Horizontalspanner VCMC-K2-HZ von J. Schmalz GmbH ist ein mechanisch klemmendes Spannsystem für 2-Kreis-Konsolentischsysteme an CNC-Bearbeitungszentren. Er findet Anwendung in der Holz- und Möbelindustrie, im Innenausbau und Ladenbau sowie in der Türen- und Fensterfertigung und ist besonders geeignet für schmale oder strukturierte Werkstücke und Massivholz wie Rahmenteile, Fensterprofile und Zargen.

Zum Rüsten werden Spannmodul und Anschlag mit dem ersten Vakuum-Kreis auf der Konsole fixiert und zusätzlich mechanisch geklemmt. Die Höhenleiste lässt sich werkzeuglos auf 0, 50, 85 oder 100 mm einstellen, sodass sich der Spanner an unterschiedlichste Materialstärken anpassen lässt. Durch optionales Zubehör mit beidseitigem Anschlag können zwei oder mehr Werkstücke gleichzeitig gespannt werden, was den Durchsatz erhöht.

Diese Ausführung (VCMC-K2-HZ-CA-SETx114.7, Art.-Nr. 10.01.12.05682) hat eine Bauhöhe H von 114.7 mm, Hub Z 10 mm, Spannkraft 1.000 N. Dieses Set enthält bereits Spannmodul UND horizontalen Anschlag (VCMC-K2-HZ-SP) – kein separater Anschlag nötig. Ersatzteile: Ersatzteil Dichtrahmen unten: VCDR 166x113x6.6 VCMC (10.01.12.05657); Ersatzteil Klemmeinheit: KLEM-EINH 70x24.5x4.5 VCMC-K2 (10.01.12.04255); Ersatzteil Spannplatte: SPAN-PLAT 132x35.9x10 VCMC (10.01.12.05760). Zubehör: Spannplatte (Zubehör): SPAN-PLAT 132x88x20 VCMC (10.01.12.05741).

Hinweis: Im Schmalz-Sortiment für 2-Kreis-Konsolentischsysteme stehen für flächige Werkstücke die Vakuum-Blocksauger VCBL-K2, VCBL-K2-PRO und VCBL-K2-HD sowie für einzelne schmale Werkstücke der mechanische Spanner VCMC-K2-QUICK zur Verfügung. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.

Maßangaben (Konstruktionsdaten)

B: 151,7 mm · B1: 152 mm · D (Schlauchanschluss): 6 mm · H: 114.7 mm · H1: 115 mm · L: 184,5 mm · L1: 175,0 mm · X1/X2/X3 (Höhenleisten-Raster): 50/85/100 mm · Z (Hub, alle Ausführungen): 10 mm. Quelle: Schmalz-Produktdatenblatt VCMC-K2-HZ, Konstruktionsdaten.

Technische Daten
Art.-Nr. 10.01.12.05682
Serie VCMC-K2-HZ
Bauform Horizontal Druckluft Set
Abmessung (L×B) –(Set)
Höhe H 114.7 mm
Hub Z 10 mm
Spannkraft 1.000 N
Antrieb / Schlauchtyp Schlauch D = 6 mm, d = 4 mm
Antrieb Druckluft (Schlauch D=6 d=4)
Ersatzteil Dichtrahmen unten VCDR 166x113x6.6 VCMC (10.01.12.05657)
Ersatzteil Klemmeinheit KLEM-EINH 70x24.5x4.5 VCMC-K2 (10.01.12.04255)
Ersatzteil Spannplatte SPAN-PLAT 132x35.9x10 VCMC (10.01.12.05760)
Spannplatte (Zubehör) SPAN-PLAT 132x88x20 VCMC (10.01.12.05741)
Hersteller J. Schmalz GmbH
Lieferumfang 1× Horizontalspanner VCMC-K2-HZ-CA-SETx114.7
Zustand Fabrikneu
Anwendungsbereiche
Vakuum-Spanntechnik Rahmenbau Fensterbau Zargenfertigung Innenausbau Ladenbau Mechanische Klemmung CNC-Bearbeitungszentrum 2-Kreis-Konsolentischsystem
Artikelinformationen
Hersteller J. Schmalz GmbH
Serie VCMC-K2-HZ
Bauform Horizontal Druckluft Set
Zustand Fabrikneu
Häufige Fragen
Was unterscheidet den VCMC-K2-HZ vom VCMC-K2-QUICK?
Der VCMC-K2-HZ spannt horizontal und eignet sich durch seinen zweiteiligen Aufbau (Spannmodul + Anschlag) und vier vorbereitete Spannhöhen (0, 50, 85, 100 mm) besonders für lange, schmale Rahmen- und Fensterprofile sowie Zargen. Der VCMC-K2-QUICK ist ein kompakter Einzelspanner mit werkzeugloser Höhenverstellung für punktuelles Spannen.
Benötige ich zusätzliche Teile, um diese Variante einzusetzen?
Dieses Set enthält bereits Spannmodul UND horizontalen Anschlag (VCMC-K2-HZ-SP) – kein separater Anschlag nötig.
Mechanisch oder Druckluft – was ist der Unterschied?
Mechanische Ausführungen (MC) werden per Spindel und Drehgriff von Hand gespannt und benötigen keinen Druckluftanschluss. Druckluft-Ausführungen (CA) spannen automatisiert über einen Druckluftschlauch (D=6 mm, d=4 mm) und eignen sich für höheren Automatisierungsgrad.
Welche Spannhöhen sind möglich?
Die Höhenleiste ist werkzeuglos in den Spannhöhen 0, 50, 85 oder 100 mm verstellbar, sodass sich der Horizontalspanner an unterschiedliche Materialstärken anpassen lässt.
Welche Ersatzteile und welches Zubehör benötige ich langfristig?
Ersatzteile: Ersatzteil Dichtrahmen unten: VCDR 166x113x6.6 VCMC (10.01.12.05657); Ersatzteil Klemmeinheit: KLEM-EINH 70x24.5x4.5 VCMC-K2 (10.01.12.04255); Ersatzteil Spannplatte: SPAN-PLAT 132x35.9x10 VCMC (10.01.12.05760). Zubehör: Spannplatte (Zubehör): SPAN-PLAT 132x88x20 VCMC (10.01.12.05741).
Ist es Originalware von J. Schmalz GmbH?
Ja, es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten – kein Nachbau.

Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
