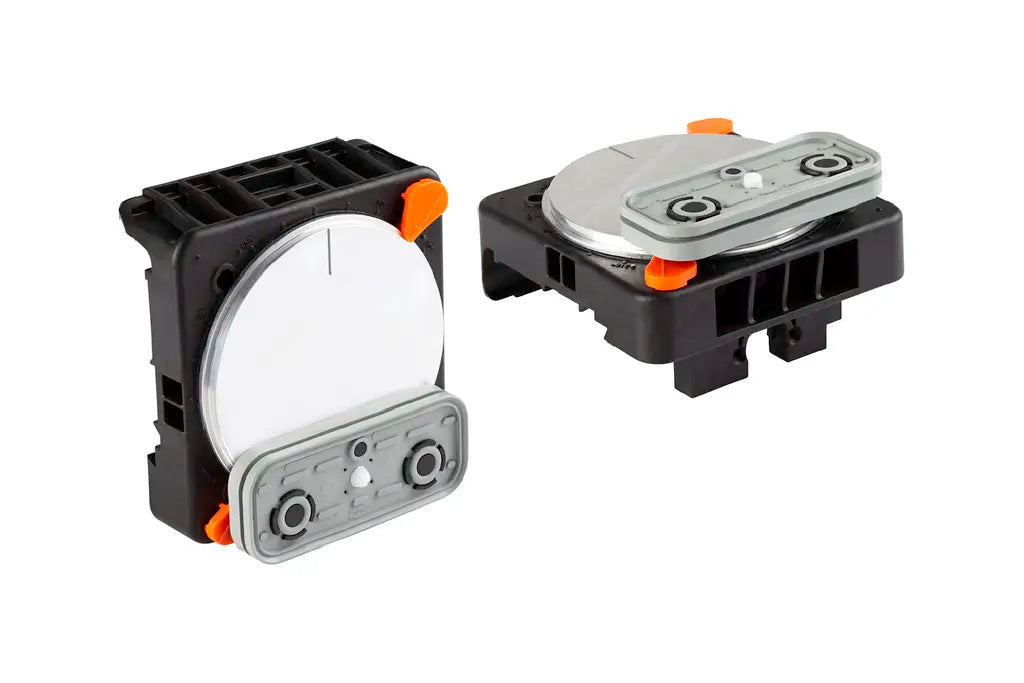

Schmalz VCBL-S6 120x50x50 S-360-15 TV – Vakuum-Blocksauger für SCM/Morbidelli-TV-Konsolen

Der Vakuum-Blocksauger VCBL-S6 von J. Schmalz GmbH ist ein modulares Spannsystem für Konsolentische der Marken SCM und Morbidelli und kompatibel mit der Erstausrüstung. Verfügbar in diversen Abmessungen und Arbeitshöhen ermöglicht die Baureihe ein breites Anwendungsspektrum in der Holzbearbeitung, inklusive sicherem Aufspannen von Werkstücken mit geschwungenen Konturen oder rauen Oberflächen. Über optionales Zubehör (Schaltnocken, Magnet) ist die Baureihe auch für Maschinentische Flexmatic mit Positionierautomatik sowie Start/Pilot mit Positionserkennung einsetzbar.

Die Saugplatte ohne Membran sitzt auf einem robusten Grundkörper aus glasfaserverstärktem Kunststoff mit Schwalbenschwanz-Aufnahme zur mechanischen Vorfixierung auf der Konsole; ein integrierter NFC-Tag ermöglicht das Auslesen von Produktdaten und passenden Ersatzteilen direkt per Smartphone. Ein leichtgängiges Tastventil aktiviert das Vakuum automatisch. Blocksauger mit Saugfläche 145×145 mm werden einteilig und montiert geliefert; schmale Blocksauger mit Saugfläche 125×75, 120×50 und 130×30 mm sind mehrteilig aufgebaut (mehrteilig: Saugeraufnahme AP-S6 + Saugercup, komplett montiert geliefert) und lassen sich in 15°-Schritten ausrichten (S-360-15).

Diese Ausführung (VCBL-S6 120x50x50 S-360-15 TV, Art.-Nr. 10.01.12.04462) hat die Abmessung (L×B) 120x50 mm bei einer Höhe H von 50 mm, Ausführung TV. Dieses Produkt ist die komplett montierte Einheit aus Saugeraufnahme AP-S6 (25 mm) und passendem Saugercup – entspricht in der Zusammensetzung dem separat erhältlichen VCBL-S6-CUP 120x50x25 TV auf der AP-S6-Aufnahme. Konstruktionsdaten: B: 50 mm · B1: 144 mm · H: 50 mm · H1: 88 mm · H2: 17,0 mm · L: 120,0 mm · L1: 149 mm · L2: 104 mm · R1: 48 mm. Quelle: Schmalz-Produktdatenblatt VCBL-S6, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte oben / Verschleißteil: VCSP-O 120x50x15.5 TPE (10.01.12.00012); Ersatzteil Tastventil: TV D9 4.3 (10.01.12.02514); Ersatzteil Dichtrahmen (unten): VCDR 135x25.5x6 VCBL (10.01.12.04560). Zubehör: Zubehör Schaltnocken (Flexmatic-Positionierautomatik): SCHA-NOCK 12x7.6x20 VCBL-S6 (10.01.12.04741); Zubehör Magnet (Start/Pilot-Positionserkennung): ZUB VCBL-S6 (10.01.12.04841).

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Der VCBL-S6 (TV-System, 98 mm Konsolenbreite, für Flex/Flexmatic/Start/Pilot) ist NICHT mit VCBL-S1 (TV/TVS, 72,5 mm) oder VCBL-S4 (TVN, 109 mm) austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
