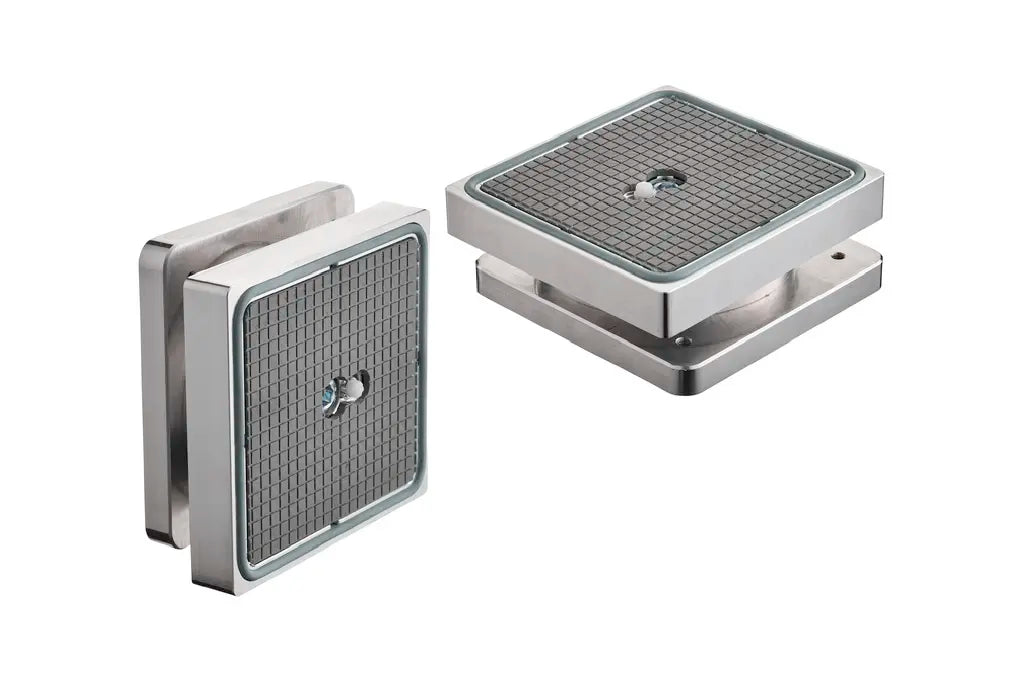

Schmalz VCBL-S6-HD-CUP 140x130x50 TV – Vakuum-Blocksauger Heavy Duty für SCM/Morbidelli-TV-Konsolen

Der Vakuum-Blocksauger VCBL-S6-HD (Heavy Duty) von J. Schmalz GmbH ist ein modulares System für Konsolentische der Marken SCM und Morbidelli und kompatibel mit der Erstausrüstung. Er ist von empfindlichen und dünnen Bauteilen bis hin zu rauen Oberflächen und Massivholz flexibel einsetzbar und für hohe Schnittkräfte bei der Bearbeitung von Massivholz, Mineralwerkstoffen und Schichtstoffen optimiert. Durch das integrierte Tastventil können nicht benötigte Blocksauger einfach auf dem Maschinentisch verbleiben; über Zubehör (Schaltnocken, Magnet) ist der Sauger auch für Maschinentische Flexmatic mit Positionierautomatik und Start/Pilot mit Positionserkennung einsetzbar.

Der Grundkörper besteht aus Aluminium, die Saugplatte ist drehbar und austauschbar und verfügt über einen integrierten NFC-Tag zum Auslesen von Produktdaten per Smartphone. Eine anpassungsfähige Dichtschnur ermöglicht das Spannen auch strukturierter Oberflächen. Die Verschraubung der Saugeraufnahme mit dem Grundkörper sorgt für herausragende Stabilität während der Bearbeitung; höhere Haltekraft und Querkraftaufnahme sorgen für prozesssichere Bearbeitung und vermeiden Ausschuss.

Diese Ausführung (VCBL-S6-HD-CUP 140x130x50 TV, Art.-Nr. 10.01.12.05386) hat die Abmessung (L×B) 140x130 mm bei einer Höhe H von 50 mm. Konstruktionsdaten: B: 130 mm · B1: 130 mm · H: 50 mm · L: 140 mm · L1: 130 mm. Quelle: Schmalz-Produktdatenblatt Vakuum-Blocksauger VCBL-S6-HD, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte (oben): VCSP-O 140x130x19.5 RB AL (10.01.12.05404); Ersatzteil Dichtprofil: DI-PROF 4x6x476 (10.01.12.05401); Ersatzteil Tastventil: TV D9 4.3 (10.01.12.02514); Ersatzteil Zylinderschraube M10: SCHR 4762 M10x30 ST-8.8 VZ (20.01.02.02003); Ersatzteil O-Ring: O-RING 50x2.5 NBR-70 (10.07.08.00073). Zubehör: Schaltnocken (für Flexmatic-Positionierautomatik), Magnet (für Start/Pilot-Positionserkennung) – Artikelnummern im Datenblatt nicht ausgewiesen.

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Der VCBL-S6-HD (TV-System, 98 mm Konsolenbreite, für Flex/Flexmatic/Start/Pilot) nutzt dieselbe Konsolenbreite wie der Standard-VCBL-S6, ist aufgrund seiner Aluminium-Bauweise und höheren Haltekraft jedoch als Heavy-Duty-Variante konzipiert; er ist NICHT mit VCBL-S1 (TV/TVS, 72,5 mm) oder VCBL-S4 (TVN, 109 mm) austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
