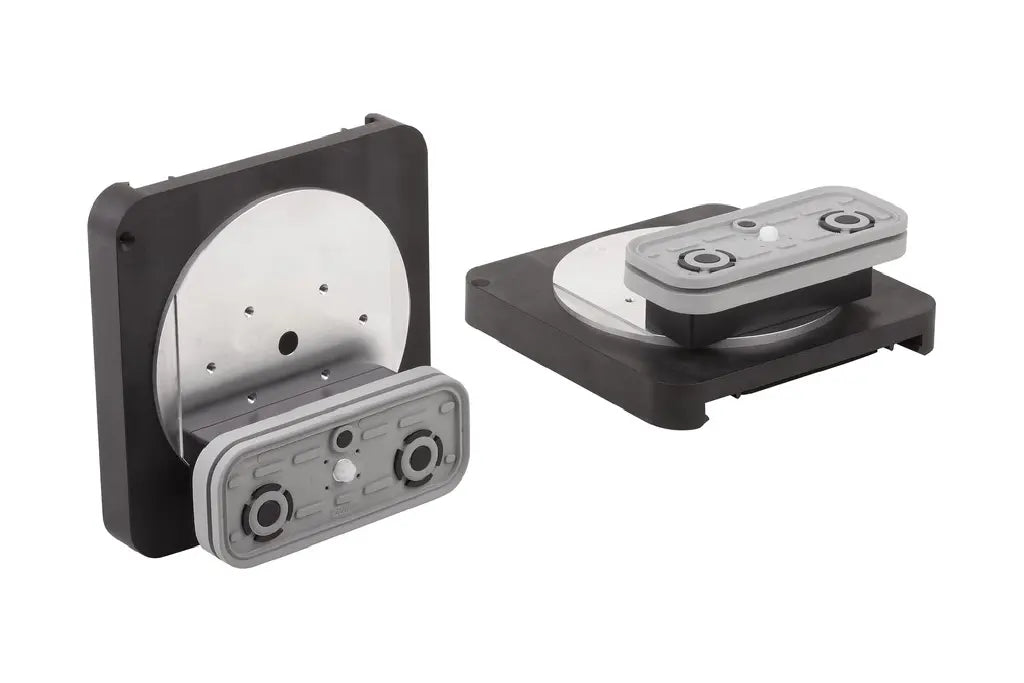

Schmalz VCBL-S4 120x50x50 D-360 TV – Vakuum-Blocksauger für SCM/Morbidelli-TVN-Konsolen

Der Vakuum-Blocksauger VCBL-S4 von J. Schmalz GmbH ist ein schlauchloses Aufspannsystem für Konsolentische von SCM / Morbidelli und voll kompatibel mit der Erstausrüstung. Die Blocksauger werden über eine Schwalbenschwanz-Aufnahme mechanisch auf der Konsole vorfixiert; ein integriertes Tastventil ermöglicht es, nicht benötigte Blocksauger auf dem Maschinentisch zu belassen. Das TVN-System von SCM entspricht dem S4-System von Schmalz mit 109 mm Konsolenbreite.

Der robuste Grundkörper besteht aus Kunststoff, die Saugplatte oben lässt sich ohne Werkzeug schnell und kostengünstig austauschen. Ein optimierter Dichtrahmen erleichtert das Verschieben des Saugers auf der Konsole. Die Baureihe ist in der Höhe 50 mm erhältlich und – je nach Grundfläche – auch als frei drehbare D-360-Ausführung verfügbar. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und Maßhaltigkeit bei Holzanwendungen; das breite Produktspektrum ermöglicht kurze Rüstzeiten.

Diese Ausführung (VCBL-S4 120x50x50 D-360 TV, Art.-Nr. 10.01.12.01474) hat die Abmessung (L×B) 120x50 mm bei einer Höhe H von 50 mm, Anordnung drehbar 360°. Konstruktionsdaten: B: 50 mm · B1: 145 mm · H: 50 mm · H2: 34 mm · L: 120 mm · L1: 145 mm · L2: 109 mm. Quelle: Schmalz-Produktdatenblatt VCBL-S4, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte oben / Verschleißteil: VCSP-O 120x50x15.5 TPE (10.01.12.00012); Ersatzteil Tastventil: TV D9 4.3 (10.01.12.02514); Ersatzteil Verschleißteilsatz: Verschleißteilsatz VST VCBL-S DI-RA (10.01.12.03318). Zubehör: kein spezifisches Zubehör im Datenblatt gelistet.

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Der VCBL-S4 (TVN, 109 mm Konsolenbreite) ist NICHT mit dem VCBL-S1 (TV/TVS, 72,5 mm Konsolenbreite) austauschbar. Für Homag/IMA-Konsolentischsysteme gelten die separaten Baureihen VCBL-K1/VCBL-K1-PRO und VCBL-K2/VCBL-K2-PRO, für Biesse-Konsolentischsysteme die Baureihe VCBL-B. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
