Schmalz VCBL-S1 125x75x50 TV – Vakuum-Blocksauger für SCM/Morbidelli-Konsolen

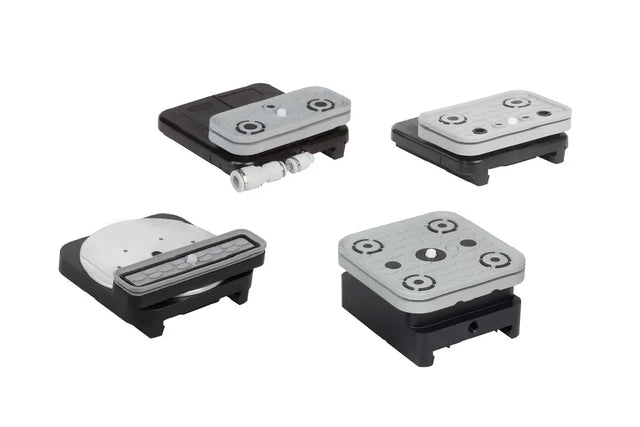

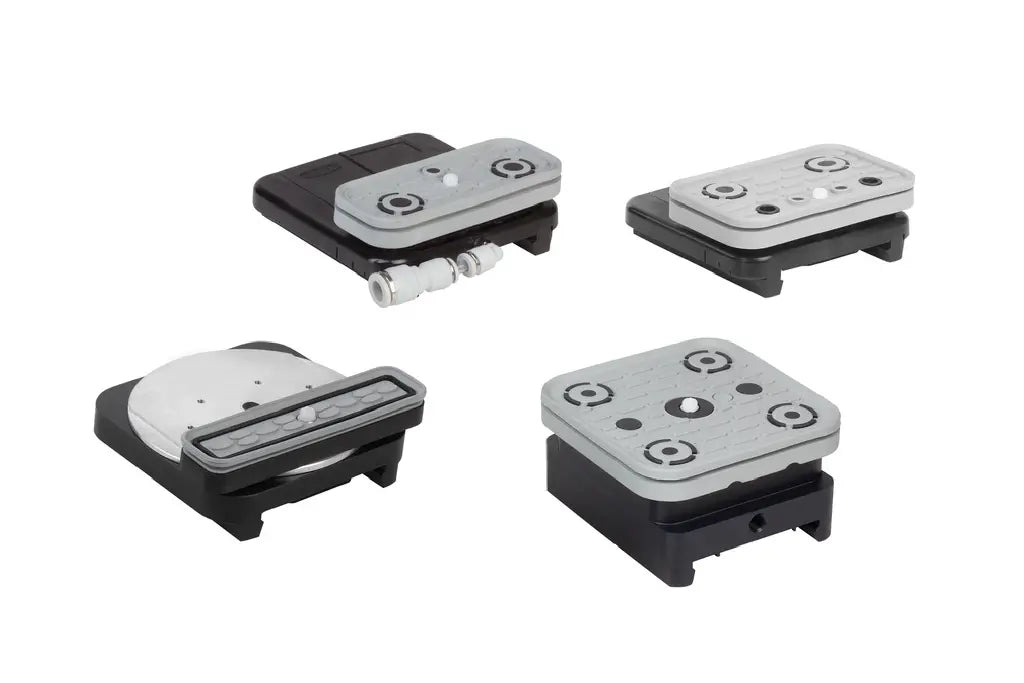

Der Vakuum-Blocksauger VCBL-S1 von J. Schmalz GmbH ist ein schlauchloses Aufspannsystem für Konsolentische von SCM / Morbidelli und voll kompatibel mit der Erstausrüstung. Die Blocksauger werden über eine Schwalbenschwanz-Aufnahme mechanisch auf der Konsole vorfixiert; ein integriertes Tastventil ermöglicht es, nicht benötigte Blocksauger auf dem Maschinentisch zu belassen. Das TV-System von SCM entspricht dem S1-System von Schmalz (Konsolenbreite 72,5 mm); das TVS-System von SCM entspricht dem S1-System von Schmalz mit zusätzlichem Schlauchanschluss.

Der robuste Grundkörper besteht aus Kunststoff, die Saugplatte oben lässt sich ohne Werkzeug schnell und kostengünstig austauschen. Ein optimierter Dichtrahmen erleichtert das Verschieben des Saugers auf der Konsole. Die Baureihe deckt die Höhen 32,7 mm und 50 mm ab und ist – je nach Grundfläche – auch als frei drehbare D-360-Ausführung erhältlich. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und Maßhaltigkeit bei Holzanwendungen; das breite Produktspektrum ermöglicht kurze Rüstzeiten.

Diese Ausführung (VCBL-S1 125x75x50 TV, Art.-Nr. 10.01.12.03495) hat die Abmessung (L×B) 125x75 mm bei einer Höhe H von 50 mm, ohne Schlauchanschluss (TV-System). Konstruktionsdaten: B: 75 mm · B1: 120 mm · H: 50,00 mm · L: 125 mm, H2: 37,71 mm, L1: 120 mm, L2: 72,5 mm. Quelle: Schmalz-Produktdatenblatt VCBL-S1, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte oben / Verschleißteil: VCSP-O 125x75x15.5 TPE (10.01.12.00011); Ersatzteil Tastventil: TV D9 4.3 (10.01.12.02514); Ersatzteil Dichtrahmen (unten): VCDR 115.5x43x5 VCBL-S (10.01.12.03569). Zubehör: Zubehör Saugplatte oben (Moosgummi): VCSP-O 125x75x17.7 MOS TPE (10.01.12.03511).

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Für Homag/IMA-Konsolentischsysteme gelten die separaten Baureihen VCBL-K1/VCBL-K1-PRO und VCBL-K2/VCBL-K2-PRO, für Biesse-Konsolentischsysteme die Baureihe VCBL-B – die Systeme sind aufgrund unterschiedlicher Saugeraufnahmen nicht untereinander austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
