Schmalz VCBL-K2-PRO 125x75x100 Q TV – HOMAG - IMA kompatibel -Vakuum-Blocksauger für Konsolentische

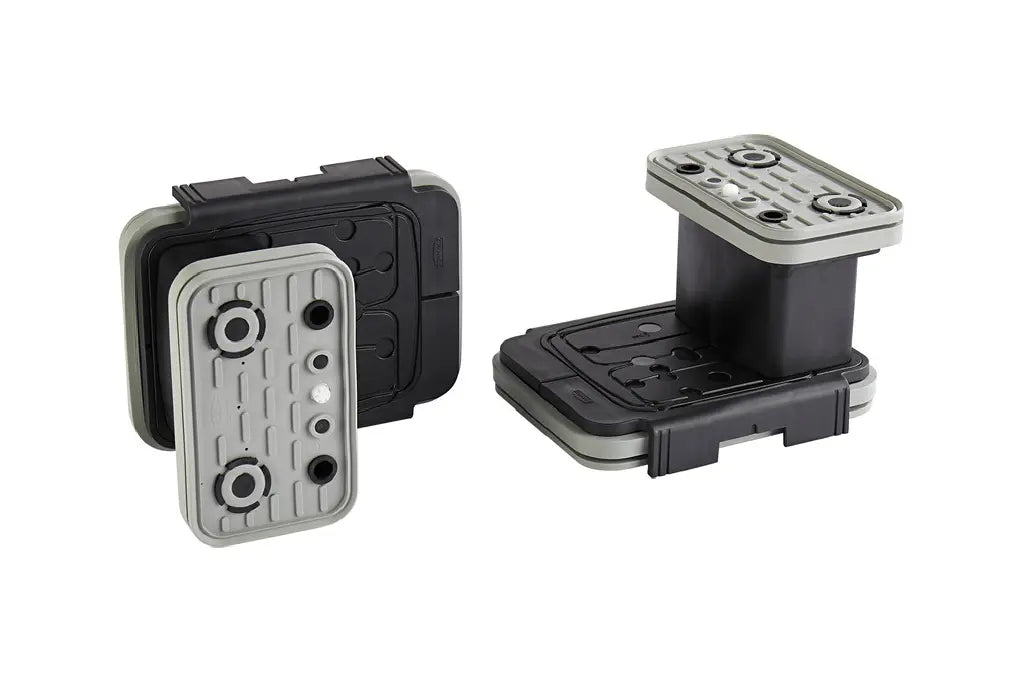

Der Vakuum-Blocksauger VCBL-K2-PRO von J. Schmalz GmbH ist ein schlauchloses Spannmittel für 2-Kreis-Konsolentischsysteme an CNC-Bearbeitungsmaschinen in der Holzbearbeitung. Vakuum-Kreis 1 fixiert den Blocksauger gegen Verschieben auf der Konsole, Vakuum-Kreis 2 spannt Werkstück und Blocksauger sicher, präzise und beschädigungsfrei. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und höchste Maßhaltigkeit im Fertigungsprozess.

Der Grundkörper besteht aus robustem Kunststoff. Die Saugplatte oben zur Werkstückfixierung lässt sich werkzeuglos wechseln, sodass sich der Sauger schnell an unterschiedliche Werkstückformen und -größen anpassen lässt. Die Saugplatte unten (160×115 mm) fixiert den Blocksauger auf der Konsole, eine Führungsleiste erleichtert die exakte Positionierung. Ein integrierter NFC-Tag ermöglicht die Ersatzteil-Nachbestellung direkt per Smartphone-Scan im Schmalz-Onlineshop.

Diese Ausführung (VCBL-K2-PRO 125x75x100 Q TV, Art.-Nr. 10.01.12.04094) hat die Abmessung (L×B) 125x75 mm bei einer Höhe H von 100 mm, die Saugplatte unten misst 160×115 mm. Diese Ausführung ist quer auf der Konsole ausgerichtet – geeignet, wenn der Sauger platzsparend quer zur Werkstückkante positioniert werden soll. Sie ist mit Tastventil (TV) ausgestattet. Ersatzteile: Saugplatte oben VCSP-O 125x75x15.5 TPE (10.01.12.00011); Verschleißteilsatz VST VCBL-K2 (10.01.12.02149); Tastventil-Ersatzteil TV D9 4.3 (10.01.12.02514).

Kompatibilität mit Homag und IMA: Schmalz fertigt Vakuum-Blocksauger dieser Baureihe auch als Zulieferer für Konsolentischsysteme der Firmen Homag und IMA. Größe und Höhe des VCBL-K2-PRO entsprechen daher den bei diesen Maschinen verwendeten Original-Saugern, sodass sich der VCBL-K2-PRO problemlos im Verbund mit vorhandenen Homag- oder IMA-Saugern auf derselben Konsole einsetzen lässt. Im oberen Bereich, wo der Gummi-Reibbelag übersteht, ist der VCBL-K2-PRO spürbar stabiler ausgeführt als der Original-Sauger von Homag – bei deutlich günstigerem Preis. Zu beachten: Die Gummi-Saugplatten selbst sind zwischen den Systemen nicht austauschbar – ein direkter Wechsel der Saugplatte zwischen Homag/IMA-Saugern und dem VCBL-K2-PRO ist nicht möglich, wohl aber der gemeinsame Einsatz kompletter Sauger auf derselben Konsole. Angaben beruhen auf unserer Praxiserfahrung; eine offizielle Kompatibilitätsfreigabe durch Homag oder IMA besteht nicht.

Hinweis: Im Schmalz-Sortiment für 2-Kreis-Konsolentischsysteme steht daneben der Standard-Blocksauger VCBL-K2 (Saugplatte 140×115 mm) als preisgünstigere Einstiegsvariante zur Verfügung. Für höhere mechanische Belastung eignet sich der VCBL-K2-HD mit Aluminium-Grundkörper und wahlweise mechanischer oder Vakuum-Vorfixierung. Für Rahmen- und Fensterprofile gibt es die mechanischen Spanner VCMC-K2-QUICK, für die Nutzung von Innospann-Saugnäpfen die Adapterplatten ISAP-K2. Verschlissene Saugplatten sind unabhängig vom Grundkörper als obere oder untere Ersatzsaugplatte separat nachbestellbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Alle Preise verstehen sich zzgl. der gesetzlichen Mehrwertsteuer sowie Versand- und Verpackungskosten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
