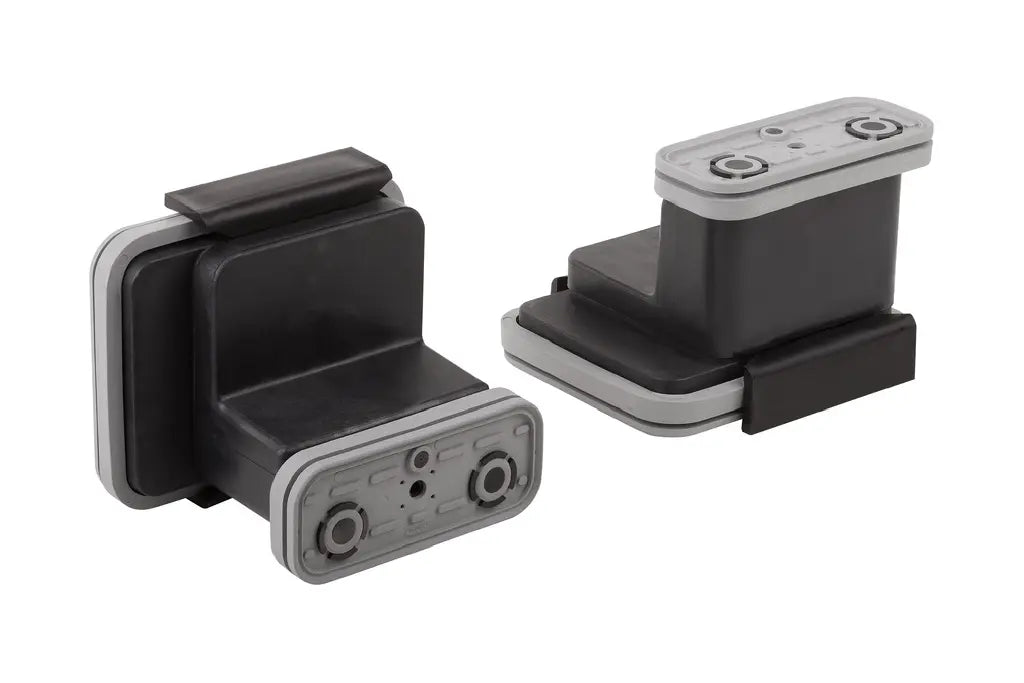

Schmalz VCBL-K2 120x50x100 L – Vakuum-Blocksauger für 2-Kreis-Konsolentische

Der Vakuum-Blocksauger VCBL-K2 von J. Schmalz GmbH ist ein schlauchloses Vakuum-Aufspannsystem für CNC-Bearbeitungsmaschinen mit Konsolentisch im 2-Kreis-System. Die Blocksauger werden mittels Vakuum auf den Konsolen vorfixiert und gegen Verschieben beim Rüstvorgang gesichert. Über den zweiten Vakuum-Kreis werden Werkstück und Blocksauger sicher und präzise auf die Konsolen gespannt – beschädigungsfrei und mit höchster Präzision und Haltekraft. Anders als bei den 1-Kreis-Baureihen VCBL-K1/VCBL-K1-PRO erfolgt die Vorfixierung auf der Konsole hier vollständig über Vakuum, ohne zusätzliche mechanische Klemmung.

Der robuste Grundkörper besteht aus Kunststoff. Saugplatte oben und Saugplatte unten lassen sich ohne Werkzeug schnell und kostengünstig austauschen. Eine Führungsleiste übernimmt die einfache Positionierung auf der Konsole. Durch ein optionales Tastventil (TV) können nicht benötigte Sauger auf dem Maschinentisch verbleiben, ohne den Bearbeitungsprozess zu stören. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und Maßhaltigkeit bei Holzanwendungen; das breite Produktspektrum der Baureihe ermöglicht kurze Rüstzeiten.

Diese Ausführung (VCBL-K2 120x50x100 L, Art.-Nr. 10.01.12.00853) hat die Abmessung (L×B) 120x50 mm, Anordnung längs, bei einer Saugplatte unten von 140x115 mm und einer Höhe H von 100 mm. Konstruktionsdaten: B: 50 mm · H: 100 mm · H2: 63 mm · L: 120 mm, L1: 145 mm, L2: 23 mm. Quelle: Schmalz-Produktdatenblatt VCBL-K2, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte oben / Verschleißteil: VCSP-O 120x50x15.5 TPE (10.01.12.00012); Ersatzteil Saugplatte unten: VCSP-U 140x115x16.5 VCBL-K2 TPE (10.01.12.00798); Ersatzteil Stahleinleger: ERS VCBL-Einleger (10.01.12.00618). Zubehör: kein spezifisches Zubehör im Datenblatt gelistet.

Hinweis: Der VCBL-K2 ist die Basisausführung der 2-Kreis-Konsolentisch-Baureihe mit Saugplatte unten 140x115 mm. Der VCBL-K2-PRO verfügt über optimierte Dichtungen/Reibbeläge, eine größere Saugplatte unten (160×115 mm) sowie einen integrierten NFC-Tag zur Ersatzteil-Nachbestellung per Smartphone. Für 1-Kreis-Konsolentischsysteme gelten die separaten Baureihen VCBL-K1 und VCBL-K1-PRO mit zusätzlicher mechanischer Klemmung – die Systeme sind nicht untereinander austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
