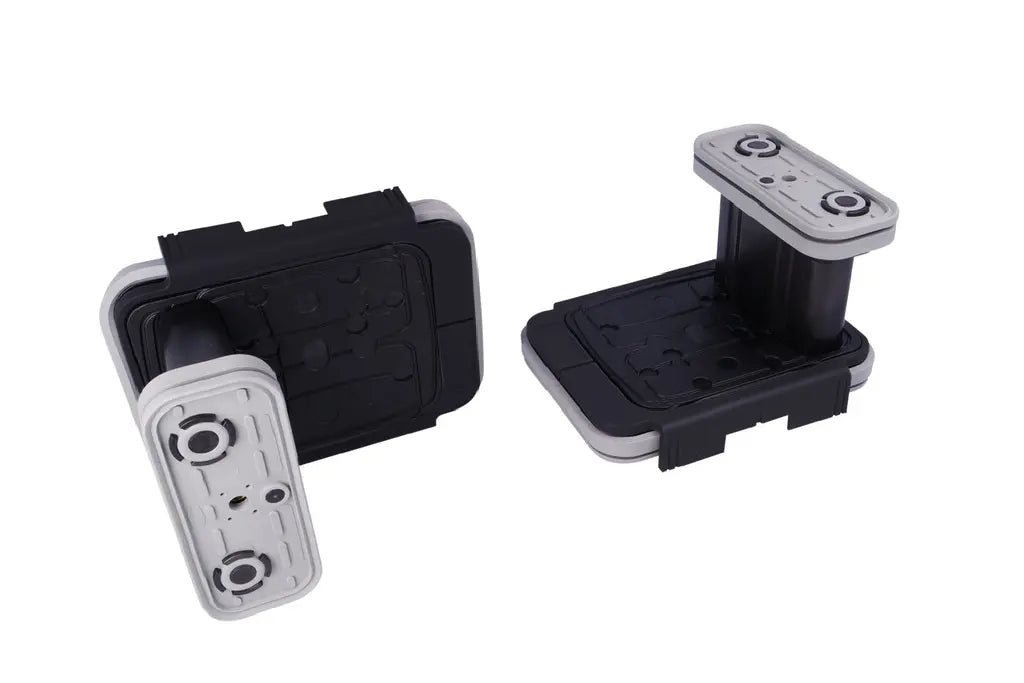

Schmalz VCBL-K1-PRO 120x50x100 Q – Vakuum-Blocksauger für 1-Kreis-Konsolentische

Der Vakuum-Blocksauger VCBL-K1-PRO von J. Schmalz GmbH ist ein schlauchloses Vakuum-Aufspannsystem für CNC-Bearbeitungsmaschinen mit Konsolentisch im 1-Kreis-System. Anders als bei 2-Kreis-Systemen wird der Blocksauger hier zunächst über mechanisches Klemmen gegen Verschieben auf der Konsole gesichert; anschließend werden Werkstück und Blocksauger gemeinsam über ein einziges Vakuum sicher und präzise auf der Konsole fixiert.

Der robuste Grundkörper besteht aus Kunststoff. Die Saugplatte oben zur Werkstückfixierung sowie die Saugplatte unten zur Fixierung auf der Konsole lassen sich ohne Werkzeug schnell und kostengünstig austauschen. Eine Führungsleiste übernimmt die Positionierung und mechanische Vorfixierung auf der Konsole. Ein integrierter NFC-Tag ermöglicht die Produkterkennung sowie die automatische Ersatzteilbestellung direkt per Smartphone-Scan im Schmalz-Onlineshop. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und Maßhaltigkeit bei Holzanwendungen.

Diese Ausführung (VCBL-K1-PRO 120x50x100 Q, Art.-Nr. 10.01.12.04071) hat die Abmessung (L×B) 120x50 mm, Anordnung quer, bei einer Saugplatte unten von 160x115 mm und einer Höhe H von 100 mm, ohne Tastventil. Konstruktionsdaten: B: 50 mm · H: 100 mm · H2: 78 mm · L: 120 mm · L1: 160 mm · L2: 129 mm. Ersatzteile: Ersatzteil Saugplatte oben: VCSP-O 120x50x15.5 TPE (10.01.12.00012); Ersatzteil Führungsleiste: VCFL 152x126x34.6 VCBL-K1 (10.01.12.04058). Zubehör: kein spezifisches Zubehör im Datenblatt gelistet.

Hinweis: Im Schmalz-Sortiment für 1-Kreis-Konsolentischsysteme steht mit dem VCBL-K1-HD zusätzlich eine Heavy-Duty-Variante mit Aluminium-Grundkörper für höhere mechanische Belastung zur Verfügung. Für 2-Kreis-Konsolentischsysteme gelten die separaten Baureihen VCBL-K2, VCBL-K2-PRO und VCBL-K2-HD – die Systeme sind nicht untereinander austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
