Schmalz VCBL-K1 125x75x50 L TV – Vakuum-Blocksauger für 1-Kreis-Konsolentische

Der Vakuum-Blocksauger VCBL-K1 von J. Schmalz GmbH ist ein schlauchloses Vakuum-Aufspannsystem für CNC-Bearbeitungsmaschinen mit Konsolentisch im 1-Kreis-System. Die Blocksauger werden mittels mechanischer Klemmung auf den Konsolen vorfixiert und gegen Verschieben beim Rüstvorgang gesichert. Mittels Vakuum werden zum einen die Blocksauger auf die Konsole und zum anderen das Werkstück auf die Blocksauger gespannt – beschädigungsfrei und mit höchster Präzision und Haltekraft.

Der robuste Grundkörper besteht aus Kunststoff. Saugplatte oben und Saugplatte unten lassen sich ohne Werkzeug schnell und kostengünstig austauschen. Eine Führungsleiste übernimmt die Positionierung und mechanische Vorfixierung auf der Konsole. Durch ein optionales Tastventil (TV) können nicht benötigte Sauger auf dem Maschinentisch verbleiben, ohne den Bearbeitungsprozess zu stören. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und Maßhaltigkeit bei Holzanwendungen; das breite Produktspektrum der Baureihe ermöglicht kurze Rüstzeiten.

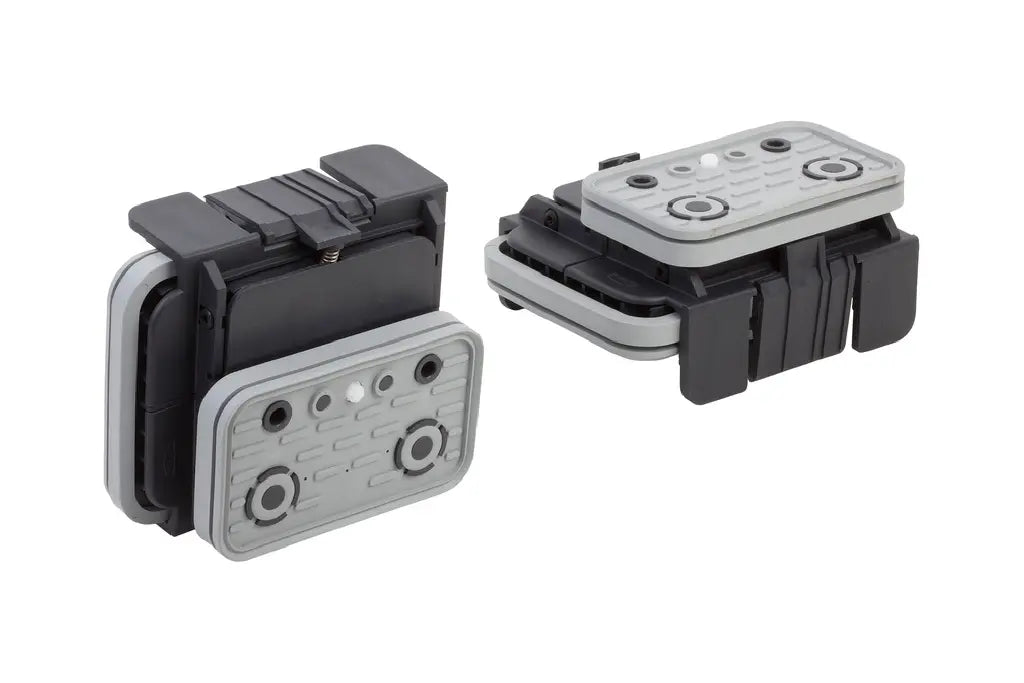

Diese Ausführung (VCBL-K1 125x75x50 L TV, Art.-Nr. 10.01.12.00371) hat die Abmessung (L×B) 125x75 mm, Anordnung längs, bei einer Saugplatte unten von 140x115 mm und einer Höhe H von 50 mm, mit Tastventil (TV). Konstruktionsdaten: B: 75 mm · H: 50 mm · L: 125 mm. Quelle: Schmalz-Produktdatenblatt VCBL-K1, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte oben / Verschleißteil: VCSP-O 125x75x15.5 TPE (10.01.12.00011); Ersatzteil Saugplatte unten: VCSP-U 140x115x16.5 VCBL-K1 TPE (10.01.12.00228); Ersatzteil Führungsleiste: ERS VCFL DRUC-FED (10.01.12.01256); Ersatzteil Stahleinleger: ERS VCBL-Einleger (10.01.12.00618). Zubehör: Zubehör Saugplatte oben (Moosgummi): VCSP-O 125x75x17.7 MOS TPE (10.01.12.03511).

Hinweis: Im Schmalz-Sortiment für 1-Kreis-Konsolentischsysteme steht mit dem VCBL-K1-PRO eine Ausführung mit optimierten Dichtungen und NFC-Tag sowie mit dem VCBL-K1-HD eine Heavy-Duty-Variante mit Aluminium-Grundkörper zur Verfügung. Für 2-Kreis-Konsolentischsysteme gelten die separaten Baureihen VCBL-K2, VCBL-K2-PRO und VCBL-K2-HD – die Systeme sind nicht untereinander austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
