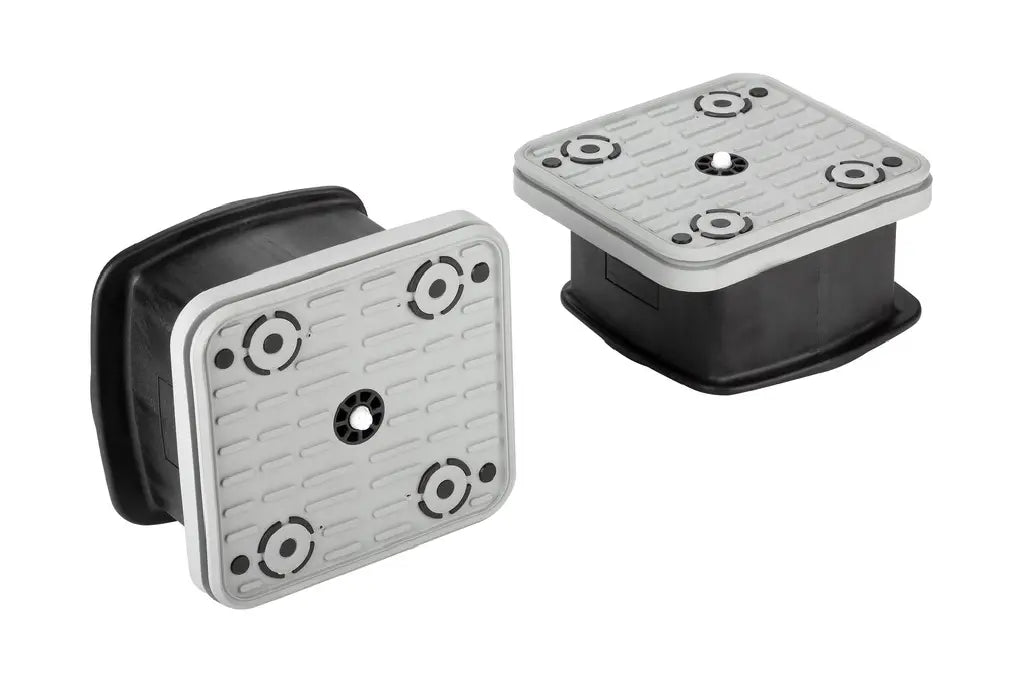

Schmalz VCBL-B 140x130x74 TV – Vakuum-Blocksauger für Biesse-Konsolentische

Der Vakuum-Blocksauger VCBL-B von J. Schmalz GmbH ist ein schlauchloses Vakuum-Aufspannsystem für Konsolentische von Biesse mit passender Saugeraufnahme. Die Blocksauger sind voll kompatibel mit den Saugern des Erstausrüsters, sodass ein Mischbetrieb möglich ist, und werden in beliebiger Richtung in 15°-Schritten in die Standardaufnahmen eingesetzt, um die Saugfläche nach Wunsch auszurichten. Spannlaschen am Blocksaugerring und Magnete sorgen für eine sichere Fixierung in der Saugeraufnahme; das integrierte Tastventil verhindert Leckage, wenn nicht benötigte Blocksauger auf dem Maschinentisch verbleiben.

Der Grundkörper besteht aus robustem Kunststoff, die Saugplatte oben lässt sich ohne Werkzeug schnell und kostengünstig austauschen. Ein Adapter-Ring aus Kunststoff stellt die Verbindung zur Standardsaugeraufnahme von Biesse her. Die Baureihe deckt die Höhen 29 mm und 48 mm (für 3- und 4-Achs-Maschinen) sowie 74 mm (für 5-Achs-Maschinen) ab. Optimierte Dichtungen und Reibbeläge sorgen für höchste Haltekräfte und Maßhaltigkeit bei Holzanwendungen.

Als kostengünstige und flexible Alternative zum Originalspannmittel von Biesse überzeugt der VCBL-B durch ein attraktives Preis-Leistungs-Verhältnis, ein breites Produktprogramm mit verschiedenen Geometrien und Höhen für einfaches Rüsten, eine einfache Montage kompatibel mit den Original-Saugern sowie eine werkzeuglos wechselbare Saugplatte – bei herkömmlichen Systemen muss bei Kollision, Verschleiß oder anderweitigen Schäden sonst der gesamte Blocksauger ausgewechselt werden.

Diese Ausführung (VCBL-B 140x130x74 TV, Art.-Nr. 10.01.12.03173) hat die Abmessung (L×B) 140x130 mm bei einer Höhe H von 74 mm (5-Achs-Maschinen), Ausführung mit integriertem Tastventil (Serienausstattung, keine optionale Zusatzfunktion bei dieser Baureihe). Konstruktionsdaten: B: 129 mm · H: 74 mm · H2: 70 mm · L: 140 mm, L1: 146 mm, L2: 6 mm. Quelle: Schmalz-Produktdatenblatt VCBL-B, Konstruktionsdaten. Ersatzteile: Ersatzteil Saugplatte oben / Verschleißteil: VCSP-O 140x130x16.5 TPE (10.01.12.02325); Ersatzteil Tastventil: TV D9 4.3 (10.01.12.02514); Ersatzteil Adapterring: ADP-RING-100.5x15.5-VCBL-B (10.01.12.03345). Zubehör: Zubehör Saugplatte oben (Moosgummi): VCSP-O 140x130x18.3 MOS TPE (10.01.12.03506).

Hinweis zu Biesse: Biesse ist eine eingetragene und markenrechtlich geschützte Marke der Biesse Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Bearbeitungszentren von Biesse entwickelt wurden; es besteht keine Zugehörigkeit zu Biesse und kein offizielles Partnerschaftsverhältnis. Für 1-Kreis- bzw. 2-Kreis-Konsolentischsysteme von Homag/IMA gelten die separaten Baureihen VCBL-K1/VCBL-K1-PRO und VCBL-K2/VCBL-K2-PRO mit abweichender Saugplatten-unten-Größe – die Systeme sind aufgrund der unterschiedlichen Saugeraufnahmen nicht untereinander austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
