Schmalz ISAP-S6 200x200x30 – Adapterplatte Innospann für SCM/Morbidelli-Konsolen

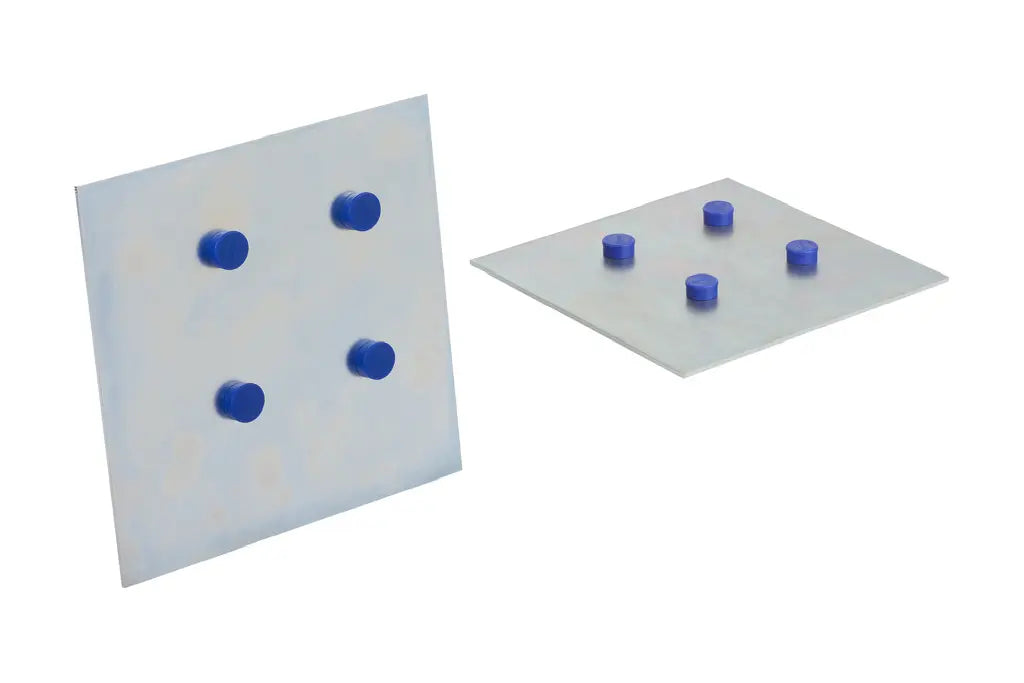

Die Adapterplatte Innospann ISAP-S6 von J. Schmalz GmbH ist ein schlauchloses Aufspannsystem für Konsolentische von SCM / Morbidelli, voll kompatibel mit der Erstausrüstung. Die Adapter-Plate wird direkt auf der Vakuum-Zuführung der Konsole positioniert und lässt sich mit bis zu vier zusätzlichen Mono-Bases und Sauger-Cups bestücken. Dadurch eignet sich das System besonders für schmale und gekrümmte Werkstücke mit kleinen Ansaugflächen und filigranen Formen. Steckbare Zwischenringe erlauben verschiedene Arbeitshöhen.

Die Grundplatte besteht aus Stahl, eine Schwalbenschwanz-Aufnahme fixiert die Adapter-Plate mechanisch auf der Konsole. Nicht genutzte Vakuum-Öffnungen werden mit Verschlussmagneten verschlossen. Frei positionierbare Sauger und Mono-Bases ermöglichen nahezu jedes Aufspann-Layout; ein Mischbetrieb mit Standard-Blocksaugern ist für noch mehr Flexibilität und kurze Rüstzeiten möglich. Zubehör und Ersatzteile lassen sich ohne Werkzeug schnell, einfach und kostengünstig austauschen.

Diese Ausführung (ISAP-S6 200x200x30, Art.-Nr. 10.01.14.01566) hat die Abmessung (L×B) 200x200 mm bei einer Höhe H von 30 mm, Lochrastermaß 75 mm, für TV (S6-System von Schmalz, Flex/Flexmatic/Start/Pilot)-Konsolen (98 mm Konsolenbreite). Konstruktionsdaten: B: 200 mm · H: 30 mm · H1: 28 mm · L: 200 mm. Quelle: Schmalz-Produktdatenblatt Adapterplatten Innospann ISAP-S, Konstruktionsdaten. Für ISAP-S6 sind B1/L1 im Datenblatt nicht ausgewiesen. Ersatzteile: Ersatzteil Verschlussmagnet: ISMST 19-7 4ISMST (10.01.14.00847); Ersatzteil Verschleißteilsatz: VST VCBL-S DI-RA (Dichtrahmen unten) (10.01.12.03318). Zubehör (für die gesamte ISAP-S-Baureihe gemeinsam gelistet, nicht plattenspezifisch): Zubehör Mono-Base: ISMB 80x80x8 (10.01.15.00188); Zubehör Zwischenring Innospann: ISZR-V 80x15 (10.01.15.00052); Zubehör Sauger-Cup 1 (80x80x16): ISCUP Cup 1 (10.01.15.00209); Zubehör Sauger-Cup 2 (80x40x16): ISCUP Cup 2 (10.01.15.00210); Zubehör Sauger-Cup 3 (80x28x16): ISCUP Cup 3 (10.01.15.00211).

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Die ISAP-S4 (TVN, 109 mm) ist NICHT mit der ISAP-S6 (TV, 98 mm) austauschbar – beide passen jeweils nur zur namensgleichen Konsolenbreite ihrer VCBL-S4- bzw. VCBL-S6-Baureihe. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
