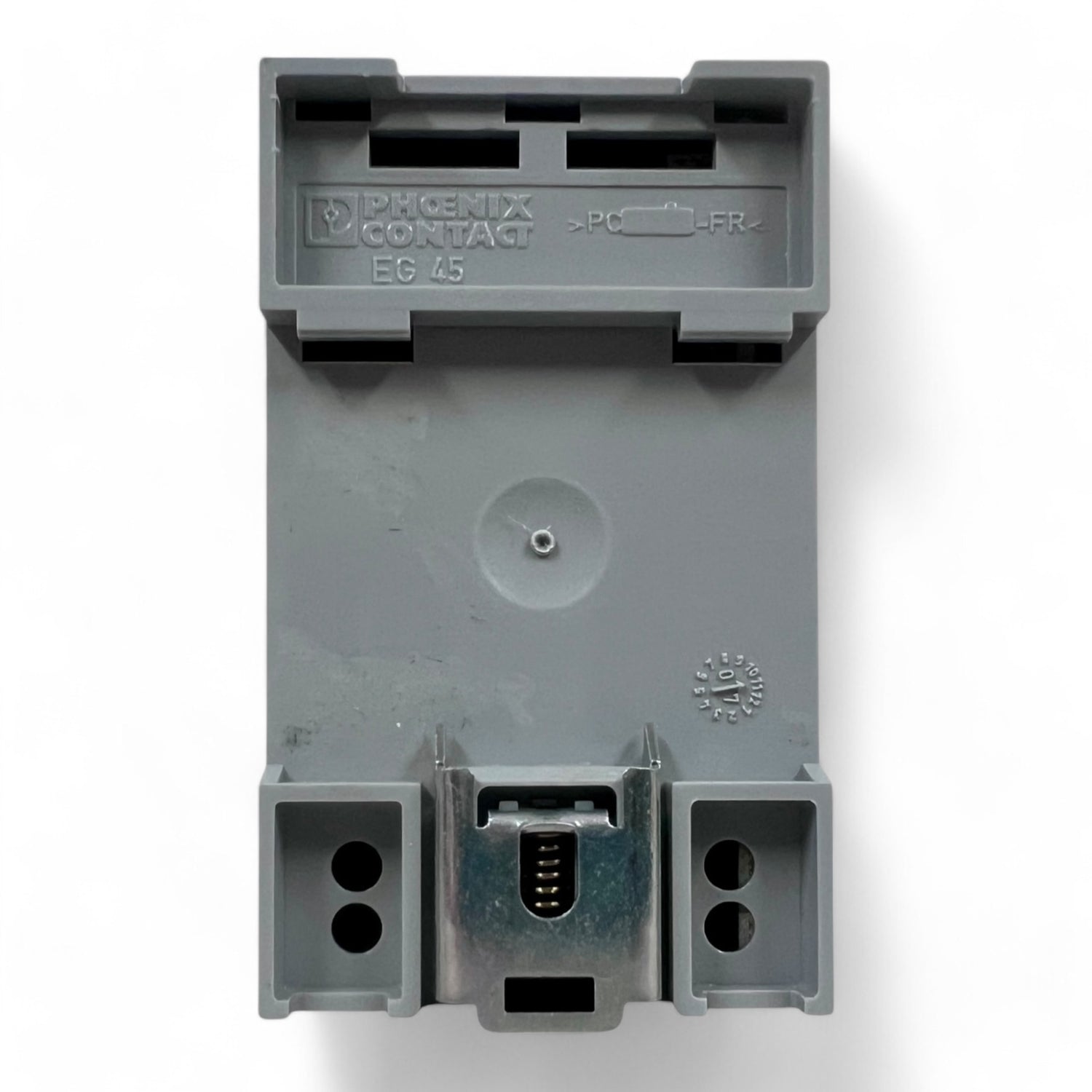

Mayser SG-EFS 134 ZK2/1 Sicherheitsrelais - Sicherheitsschaltgerät

Das Mayser SG-EFS 134 ZK2/1 L20ms ist ein zweikanaliges Sicherheitsrelais (Sicherheitsschaltgerät) zur Auswertung von druckempfindlichen Schutzeinrichtungen – etwa Schaltmatten, Sicherheitsleisten und Sicherheitsstoßleisten – mit einem 1,2 kΩ Überwachungswiderstand. Es verfügt über eine EEC-Baumusterprüfbescheinigung nach EN 954 Kategorie 3 und ist für erhöhte Sicherheitsanforderungen mit zwangsgeführten Kontakten ausgelegt.

Die einfehlersichere Elektronik arbeitet redundant über zwei Kanäle: Jeder Kanal steuert ein zwangsgeführtes Relais an, das sich nach jedem Schaltzyklus per Kontaktrückführung selbst testet. Solange der Signalgeber nicht betätigt ist, sind beide Ausgangsrelais angezogen und die gelben LEDs leuchten. Wird ein Signalgeber betätigt oder die Zuleitung unterbrochen, fallen die Relais K1 und K2 ab und die LEDs erlöschen. Ein internes Zeitglied (Namenszusatz „L20ms“) verhindert dabei 20 ms lang Fehlauslösungen durch herabfallendes Material – unabhängig davon liegt die tatsächliche Reaktionszeit des Geräts laut Typenschild bei unter 30 ms. Das Gerät ist wahlweise mit automatischem Reset (Brücke an Klemme 7/8) oder mit manuellem Reset über einen externen Reset-Taster erhältlich.

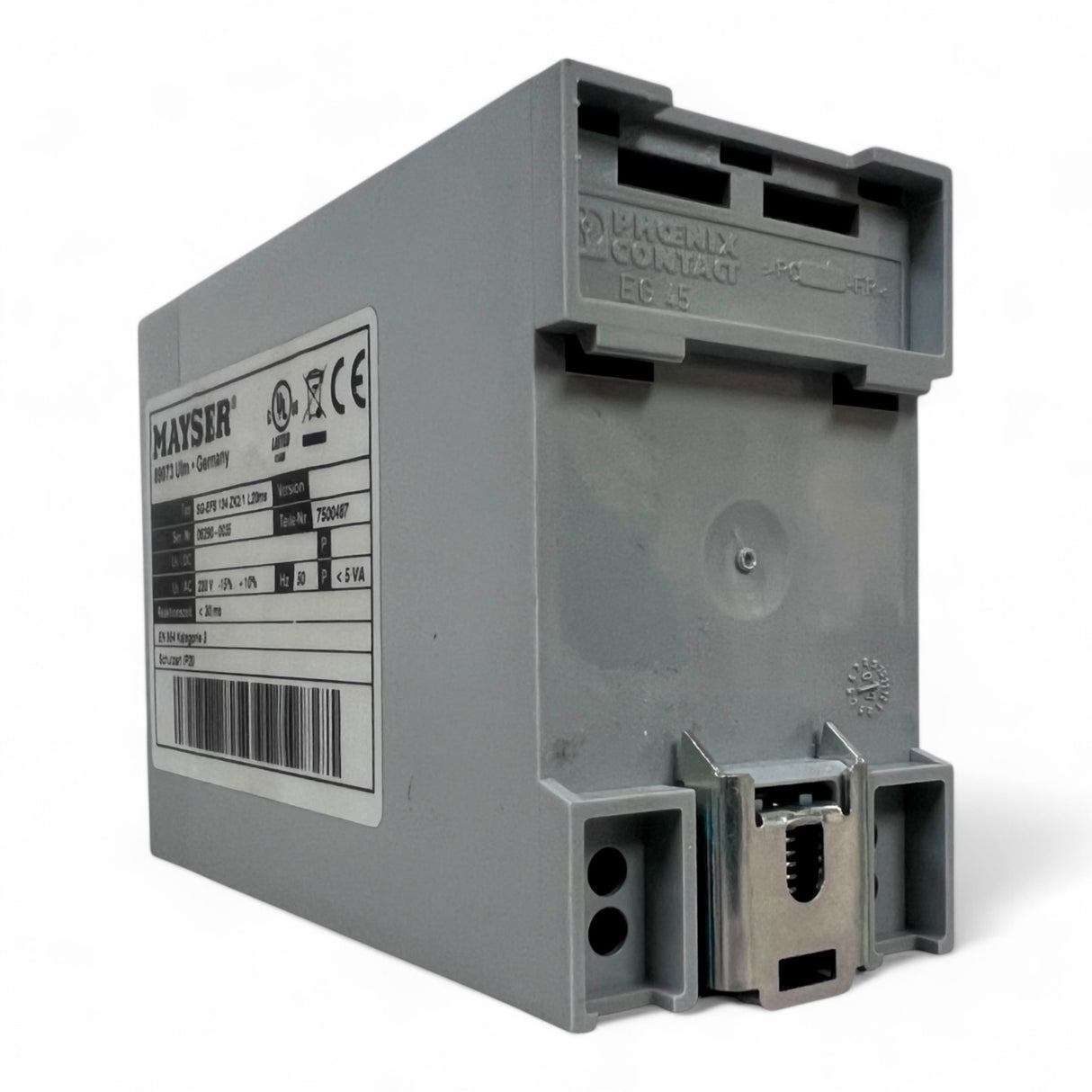

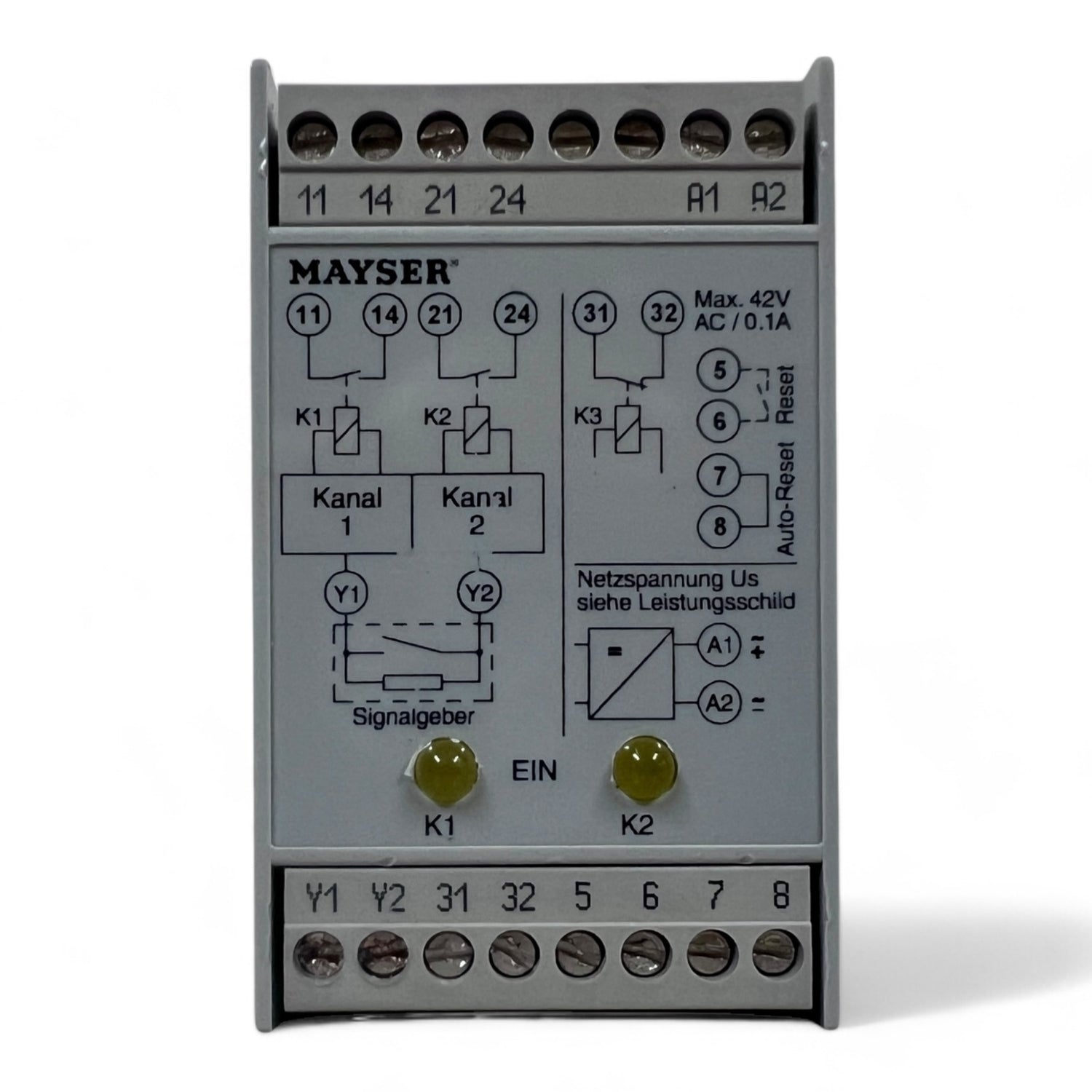

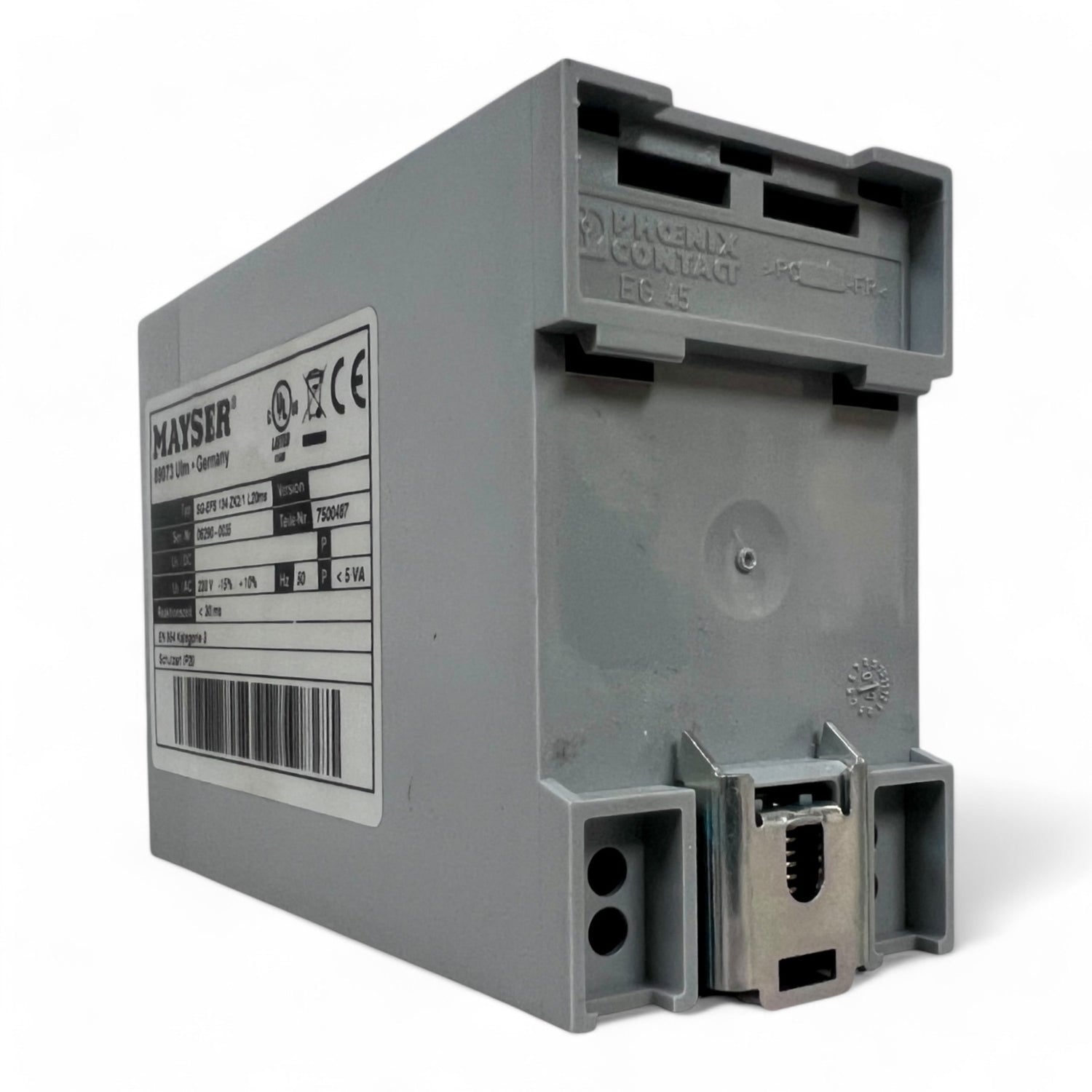

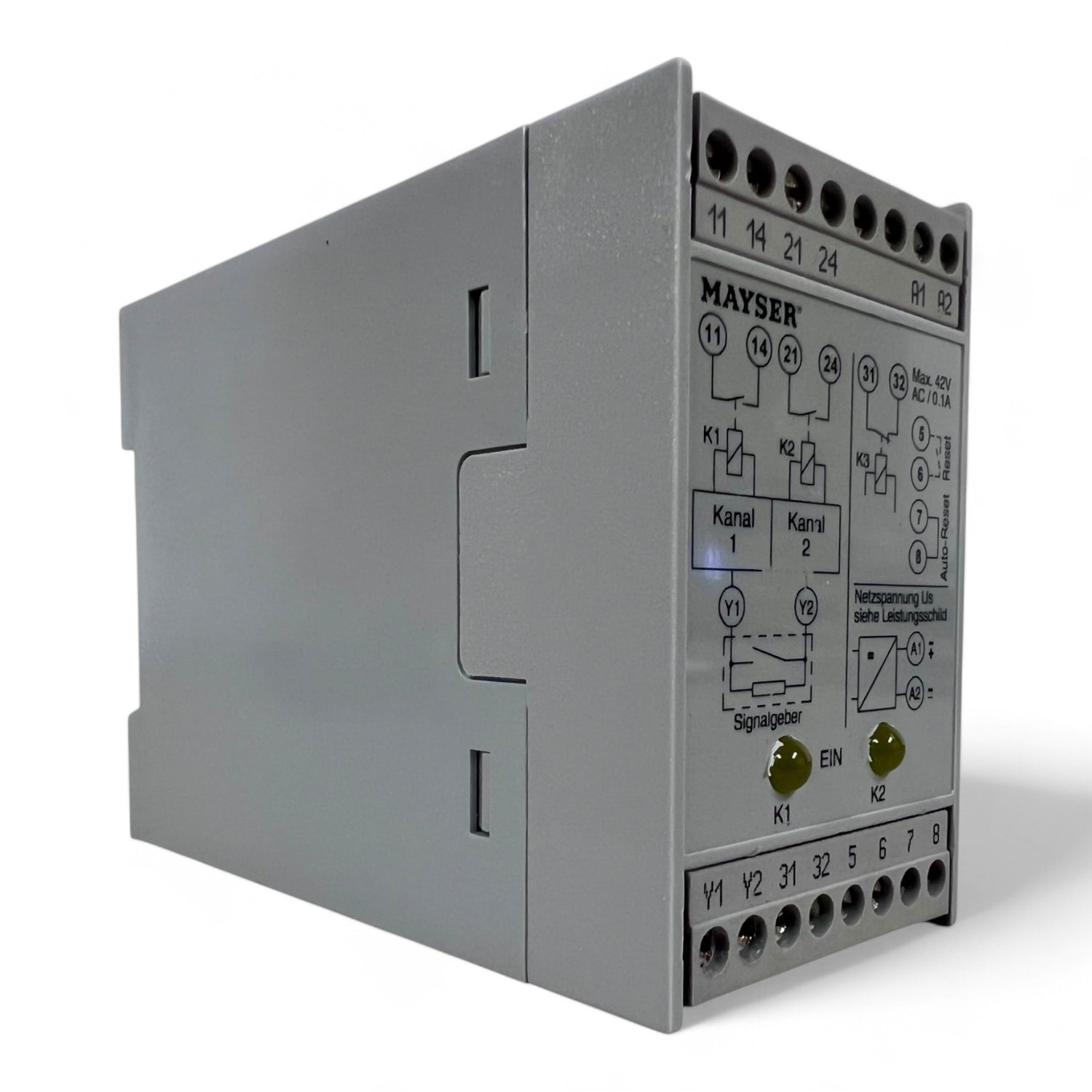

Auf der Gerätefront ist das Schaltbild aufgedruckt: Die Blockschaltbilder „Kanal 1“ und „Kanal 2“ mit den Relaissymbolen K1/K2 zeigen die zwei überwachten Schaltkanäle, das Signalgeber-Symbol markiert die Sensor-Klemmen Y1/Y2, das Feld „Auto-Reset / Reset“ erklärt die Brücke an Klemme 7/8 bzw. den externen Reset-Taster an Klemme 5/6, und die beiden gelben LEDs (K1, K2 „EIN“) zeigen den Bereitschaftszustand der Kanäle an. Der Meldestromkreis (Relais K3, Klemmen 31/32) ist mit max. 42 V AC / 0,1 A angegeben und potentialfrei ausgeführt.

Dieses Sicherheitsrelais wird erfahrungsgemäß häufig als Ersatzteil in Kantenanleimmaschinen der IMA-Bima-Baureihen 310, 410, 480, 610 und 980 (u. a.) verbaut und eignet sich dort als kompatibles Austauschteil. Bitte vor dem Kauf die Übereinstimmung mit dem verbauten Originalteil (Typ, Anschlussspannung, Klemmenbelegung) prüfen – Angabe ohne Gewähr, da keine offizielle Kompatibilitätsliste des Maschinenherstellers vorliegt.

Hinweis: Gebrauchte Geräte aus einer Industrieanlage, ausgebaut und funktionsgeprüft, in gutem Gesamtzustand. Elektronik und Schaltfunktion sind intakt. Ohne Originalverpackung und ohne Bedienungsanleitung.

Auf der Gerätefront ist das Schaltbild mit allen Klemmen aufgedruckt. Belegung laut Gehäusebeschriftung und Betriebsanleitung:

Was bedeutet die Modellbezeichnung „L20ms“?
Sie bezeichnet ein internes Zeitglied, das Fehlauslösungen durch kurzzeitig herabfallendes Material 20 ms lang unterdrückt. Das ist nicht mit der Reaktionszeit des Geräts zu verwechseln.

Wie schnell reagiert das Sicherheitsrelais im Auslösefall?

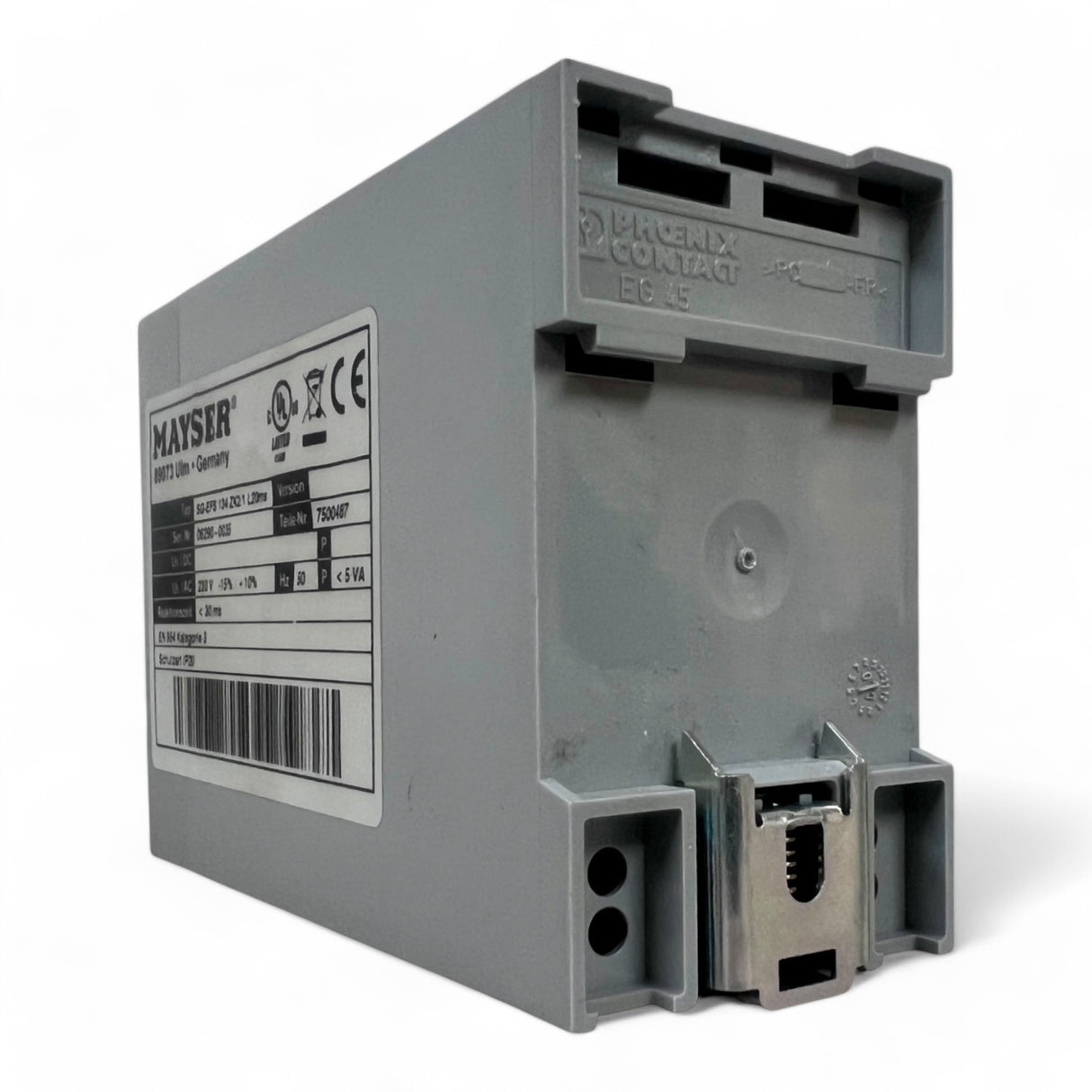

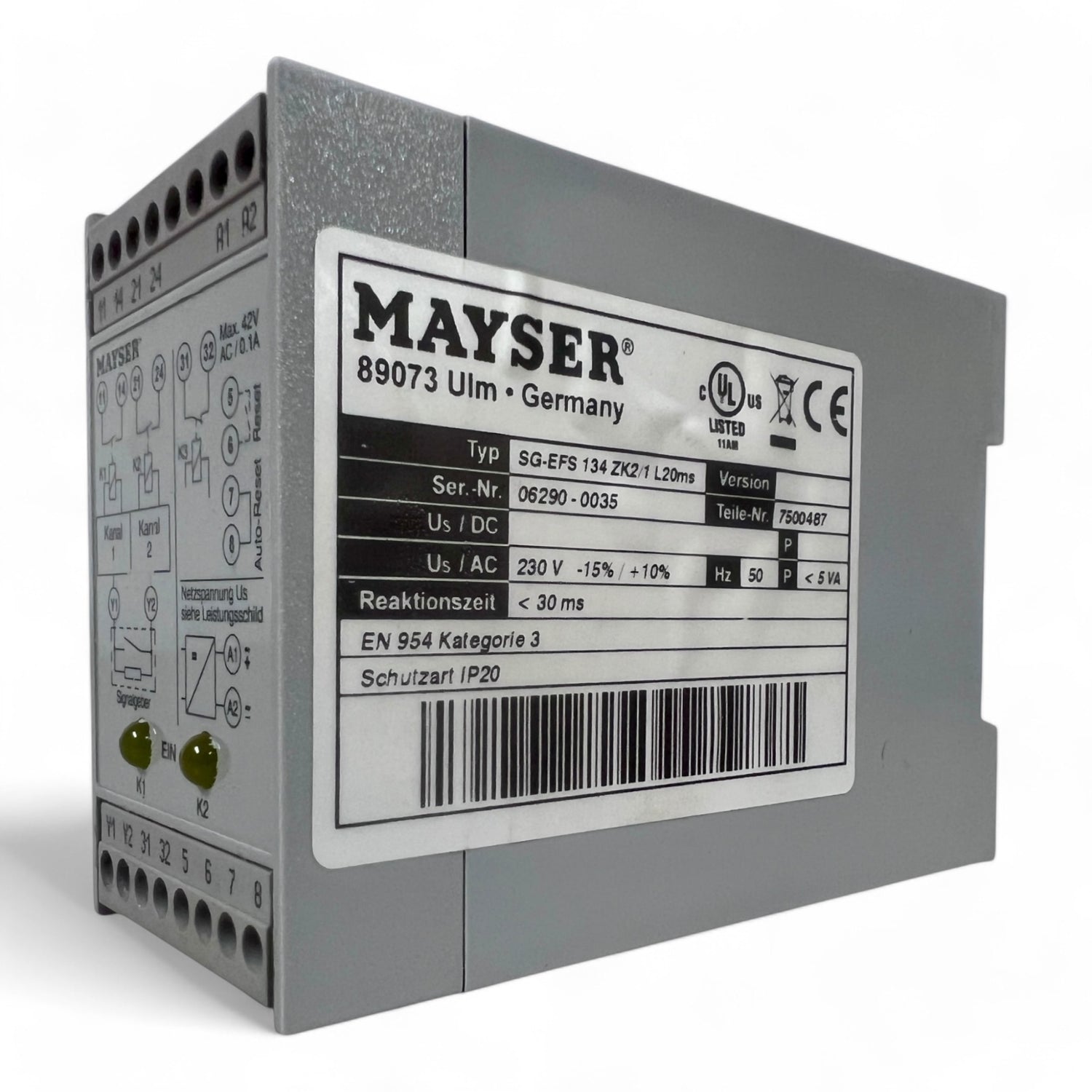

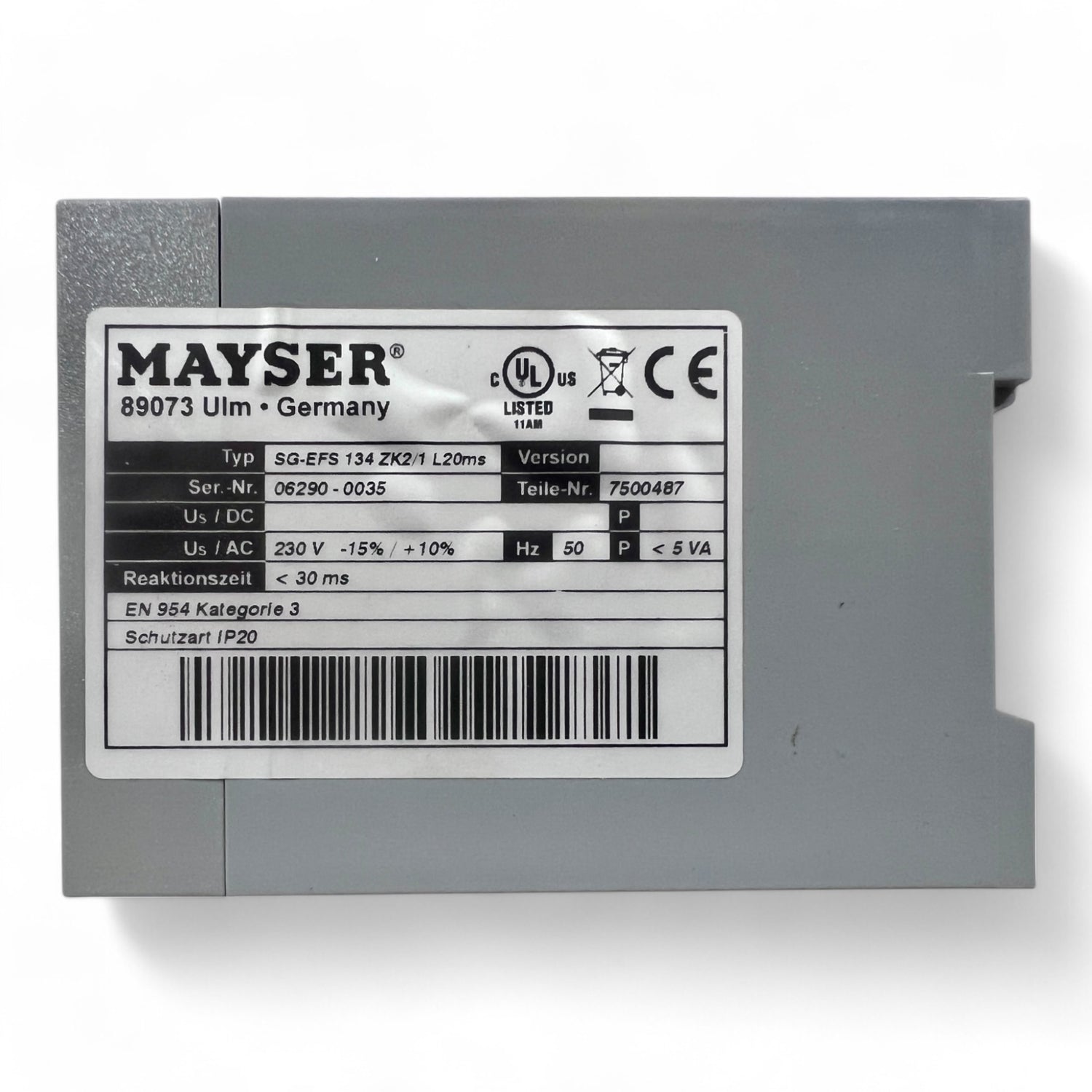

Die Reaktionszeit beträgt laut Typenschild unter 30 ms.

Für welche Signalgeber ist das Gerät geeignet?
Für druckempfindliche Schutzeinrichtungen mit 1,2 kΩ Überwachungswiderstand, z. B. Schaltmatten, Sicherheitsleisten und Sicherheitsstoßleisten.

Was ist der Unterschied zwischen automatischem und manuellem Reset?
Bei automatischem Reset (Brücke an Klemme 7/8 gesetzt) wird das Gerät wieder aktiv, sobald der Signalgeber nicht mehr betätigt ist. Beim manuellen Reset (Brücke entfernt) muss das Gerät nach einer Auslösung über einen externen Reset-Taster an Klemme 5/6 wieder aktiviert werden.

Passt dieses Sicherheitsrelais als Ersatzteil für IMA-Bima-Maschinen?
Erfahrungsgemäß ja – es wird häufig in IMA-Bima-Kantenanleimmaschinen der Baureihen 310, 410, 480, 610 und 980 (u. a.) verbaut. Bitte vor dem Kauf Typ, Anschlussspannung und Klemmenbelegung mit dem Originalteil abgleichen, da keine offizielle Kompatibilitätsliste des Maschinenherstellers vorliegt.

Wie viele Geräte sind verfügbar und wie sind sie gekennzeichnet?
Es stehen 2 Stück zur Verfügung (Seriennummern 06290-0035 und 06756-0078), beide im Zustand 2 – Gut, technisch geprüft und funktionsfähig.
