IMA Kantenanleimaggregat für 4-seitige Rundumverleimung passend für IMA BIMA 610 V 680 V 810 V

IMA Kantenanleimaggregat für 4-seitige Rundumverleimung passend für IMA 680 V

Dieses gebrauchte Kantenanleimaggregat ist ein spezialisiertes Ersatzteil für die vollflächige 4-seitige Umleimung und Rundumverleimung auf Stoßfuge in Bearbeitungszentren der IMA-Baureihen 680 480 und 980. Das Modul stammt aus einer IMA 680 V Maschine mit der Seriennummer 2216 und Baujahr 2001

Das Aggregat ist mit einer Hauptandruckrolle mit 100 mm Durchmesser und einer pneumatisch gesteuerten Nachpressrolle mit 35 mm Durchmesser ausgestattet. Eine integrierte Kleberangabe-Einheit sorgt für die gleichmäßige Beschichtung des Kantenmaterials mit Temperatur- und Niveauregelung

Der Servo-Antrieb passt sich automatisch der Bahngeschwindigkeit an und sorgt für einen präzisen Vorschub des Kantenbandes. Zur Nachaktivierung der Klebefläche ist auf der Kleberseite eine Heißluft-Einheit mit 7,5 kW installiert. Auf der Dekorseite unterstützt ein IR-Strahler mit 600 Watt die Materialverformung bei kleinen Radien

Zur weiteren Ausstattung gehören eine pneumatisch angetriebene Trennsäge mit Stoßkantenabfrage sowie eine NC-Achse mit einem Drehbereich bis 740 Grad und einem pneumatischen Z-Hub von 125 mm. Zusätzlich verfügt das Aggregat über eine separate NC-Achse in Y-Richtung die bei Portalmaschinen in X-Richtung arbeitet und unabhängig von der Hauptachse steuerbar ist

Lieferumfang

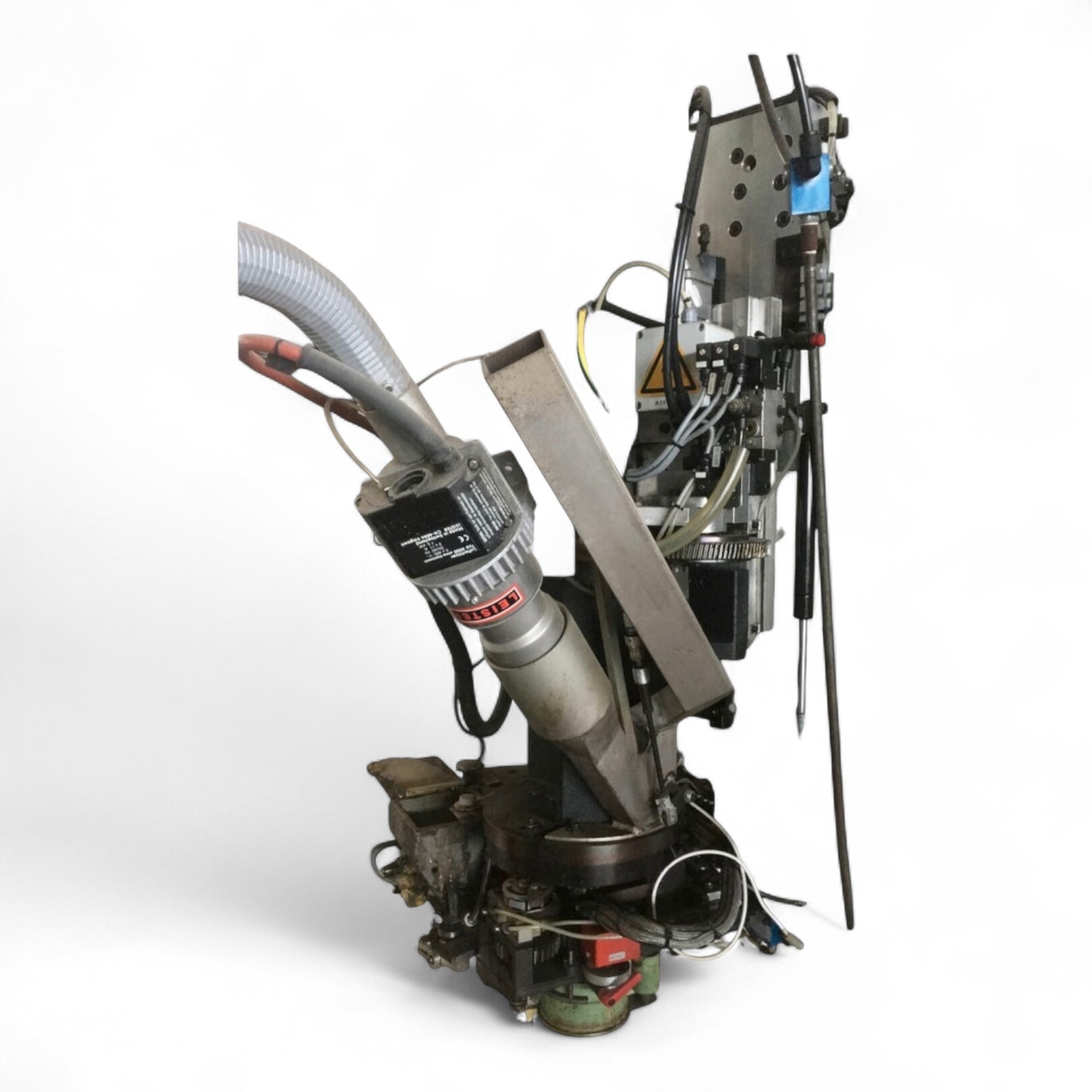

Geliefert wird das Aggregat wie abgebildet ohne weiteres Zubehör

Hinweis

Das Aggregat war etwa zwei Jahre im Produktionseinsatz und befindet sich in gutem gebrauchten Zustand. Bitte prüfen Sie vor dem Kauf die Einbaumöglichkeit in Ihrer Maschine. Eine Rücknahme ist ausgeschlossen. Die technischen Angaben erfolgen nach bestem Wissen jedoch unter Vorbehalt

Technische Daten

Maschinentyp IMA 680 V

Seriennummer 2216

Baujahr 2001

Hauptandruckrolle Ø 100 mm

Nachpressrolle Ø 35 mm

Heißluft-Nachaktivierung 7,5 kW

IR-Strahler 600 W

Drehbereich NC-Achse bis 740°

Pneumatischer Z-Hub 125 mm

Warennummer 84224000

Versandgewicht ca. 180 kg

Highlights

Geeignet für IMA Maschinen der Baureihen 480 680 980

Mit Heißluftaktivierung IR-Strahler und Servo-Kantenvorschub

NC-Achse mit Z-Hub und separater Achse für flexible Integration

Kurzbeschreibung

IMA Kantenanleimaggregat für Rundumverleimung mit Servo Vorschub Heißluft und NC-Achse guter Zustand aus IMA 680 V

Auf der Kleberseite ist eine leistungsstarke Heißluft-Nachaktiviereinheit mit 7,5 kW verbaut. Auf der Dekorseite sorgt ein 600-Watt-Infrarotstrahler für optimale Erwärmung zur Materialverformung bei engen Radien. Eine pneumatisch betriebene Trennsäge mit Stoßkantenabfrage ist ebenfalls integriert.

Das Aggregat besitzt eine NC-Achse mit einem Drehbereich bis 740 Grad und einem pneumatischen Z-Hub von 125 mm. Zusätzlich ist eine unabhängige NC-Achse in Y-Richtung vorhanden, bei Portalmaschinen entsprechend in X-Richtung, wodurch das Aggregat unabhängig von der Hauptachse arbeitet.

Lieferumfang

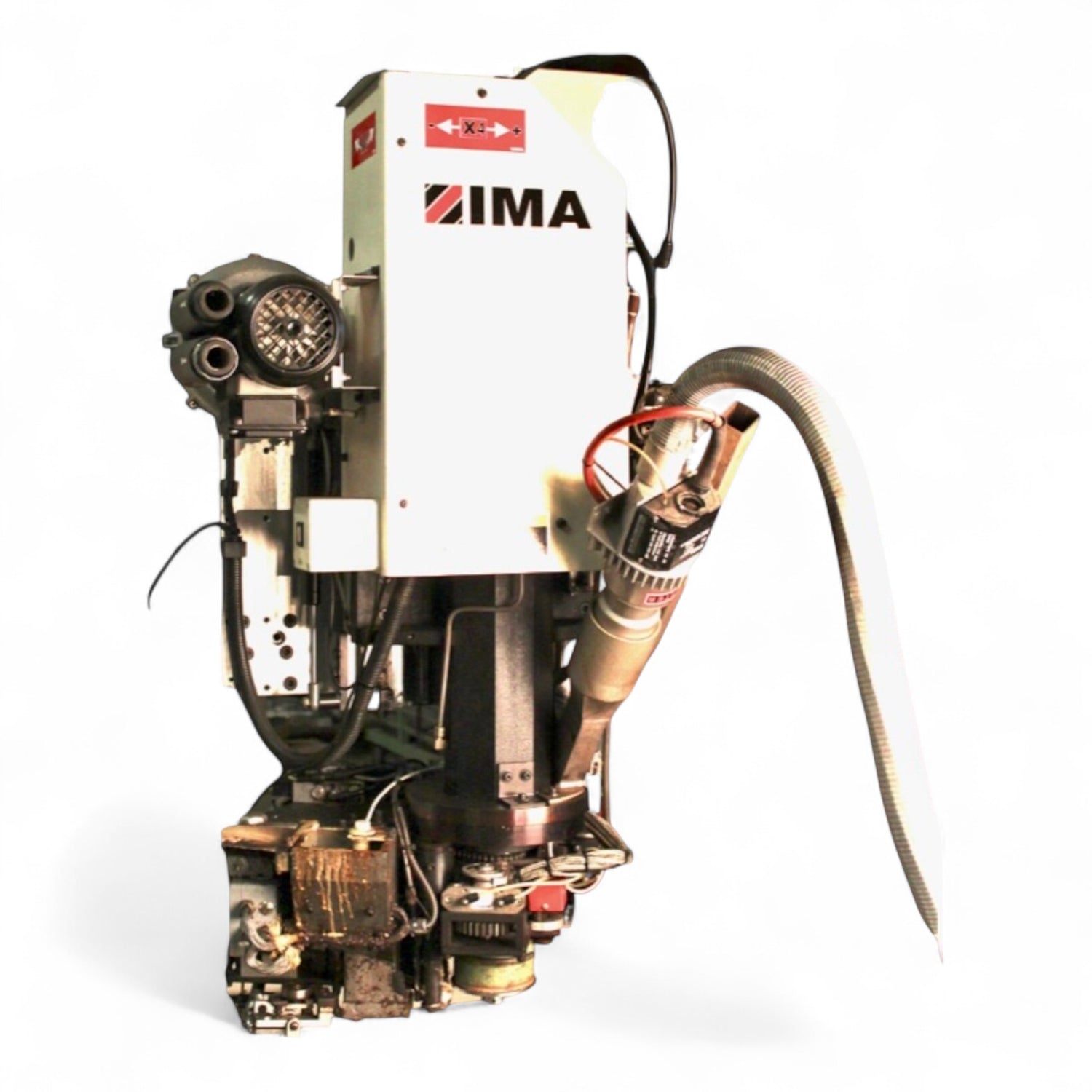

Geliefert wird das Aggregat wie auf den Abbildungen ersichtlich. Es handelt sich aktuell um Symbolbilder, Originalbilder werden kurzfristig nachgereicht.

Hinweis

Das Aggregat war rund zwei Jahre im produktiven Einsatz und befindet sich in einem guten gebrauchten Zustand. Es stammt aus einer IMA BIMA 810 V Maschine mit Baujahr 1999. Die technischen Angaben erfolgen nach bestem Wissen, jedoch ohne Gewähr. Bitte prüfen Sie die Einbaumöglichkeit in Ihrer Maschine sorgfältig. Eine Rücknahme ist ausgeschlossen.
