HEIDENHAIN Inkrementaler Drehgeber ROD 426 1500 27S12-03 – Id.-Nr. 376846-M2
Drehgeber mit Eigenlagerung · 1500 Striche · S.Nr. 23 773 126 B

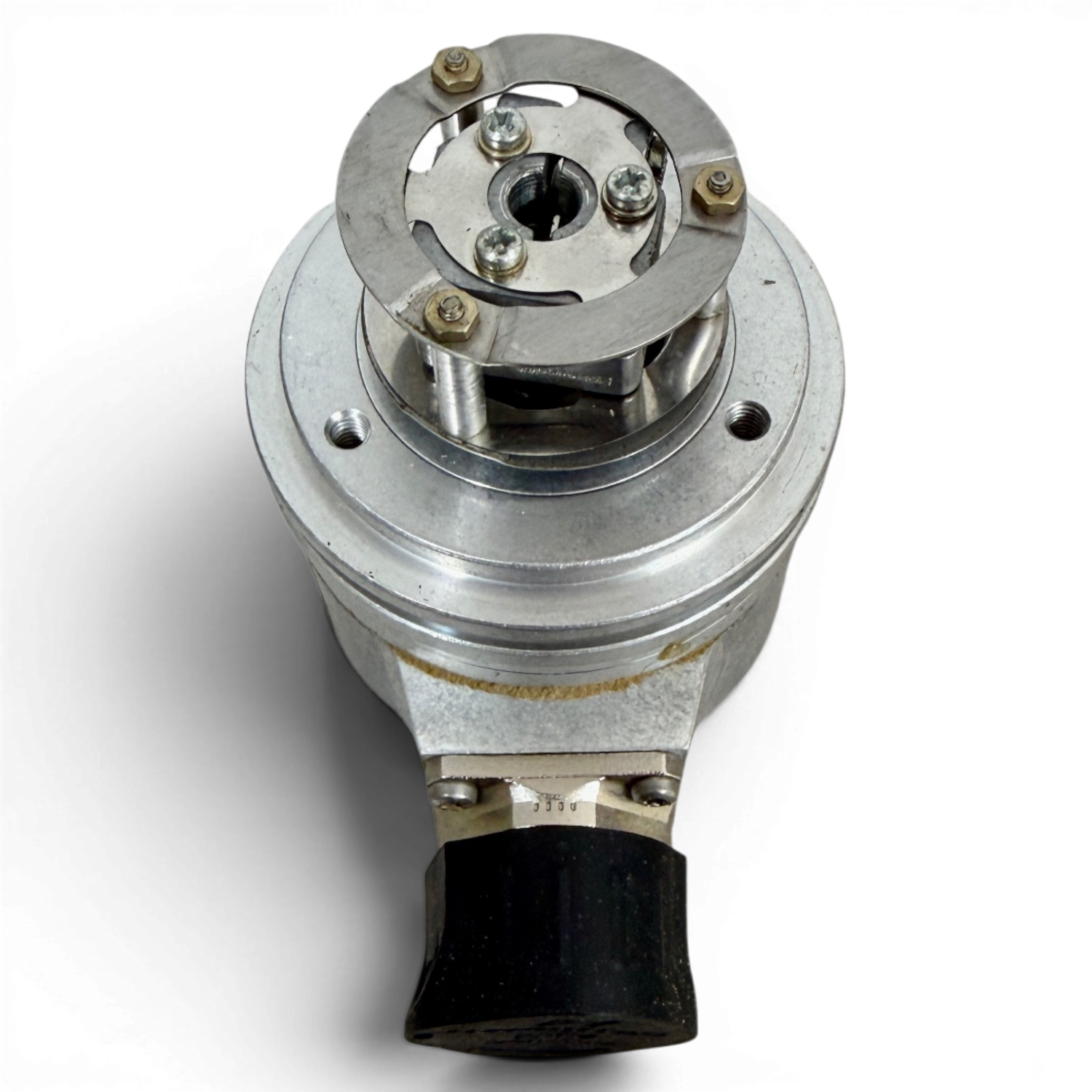

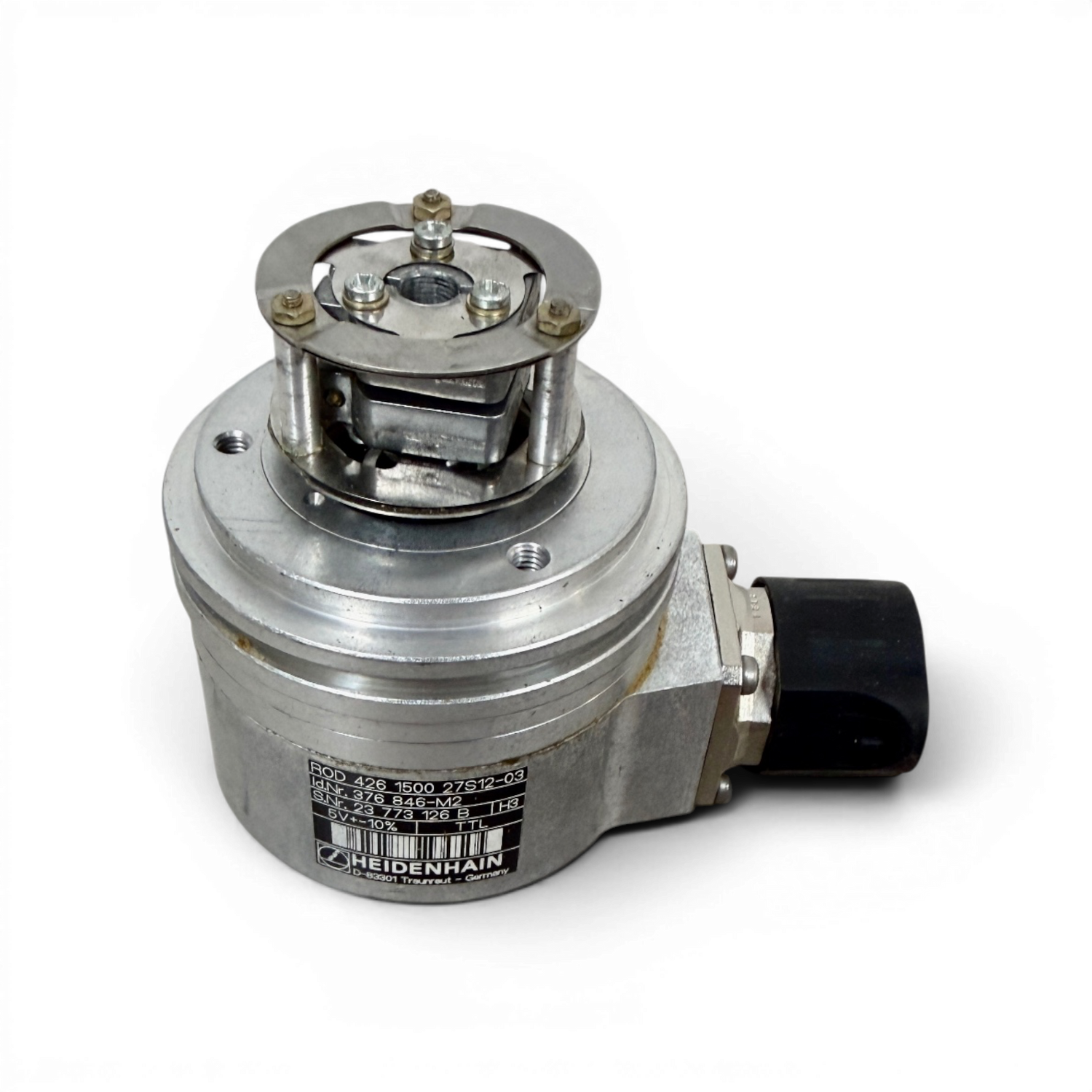

Der HEIDENHAIN ROD 426 (hier in der Ausführung 1500 27S12-03, Id.-Nr. 376846-M2) ist ein inkrementaler Drehgeber mit Eigenlagerung für die Einzelwellenkupplung. Er wird direkt auf die Motor- oder Spindelwelle aufgesteckt und über einen Synchro-Flansch am Gegenlager befestigt – eine zusätzliche externe Lagerung ist dabei nicht erforderlich. Eine federnde Mitnehmerkupplung gleicht kleinere Achsversatz-Toleranzen zwischen Motor- und Geberwelle aus. Der Drehgeber liefert bei jeder Umdrehung 1500 Signalperioden als TTL-Rechtecksignal und wird typischerweise zur Drehzahl- und Positionsrückführung an Werkzeugmaschinen, Wickel- und Antriebseinheiten eingesetzt.

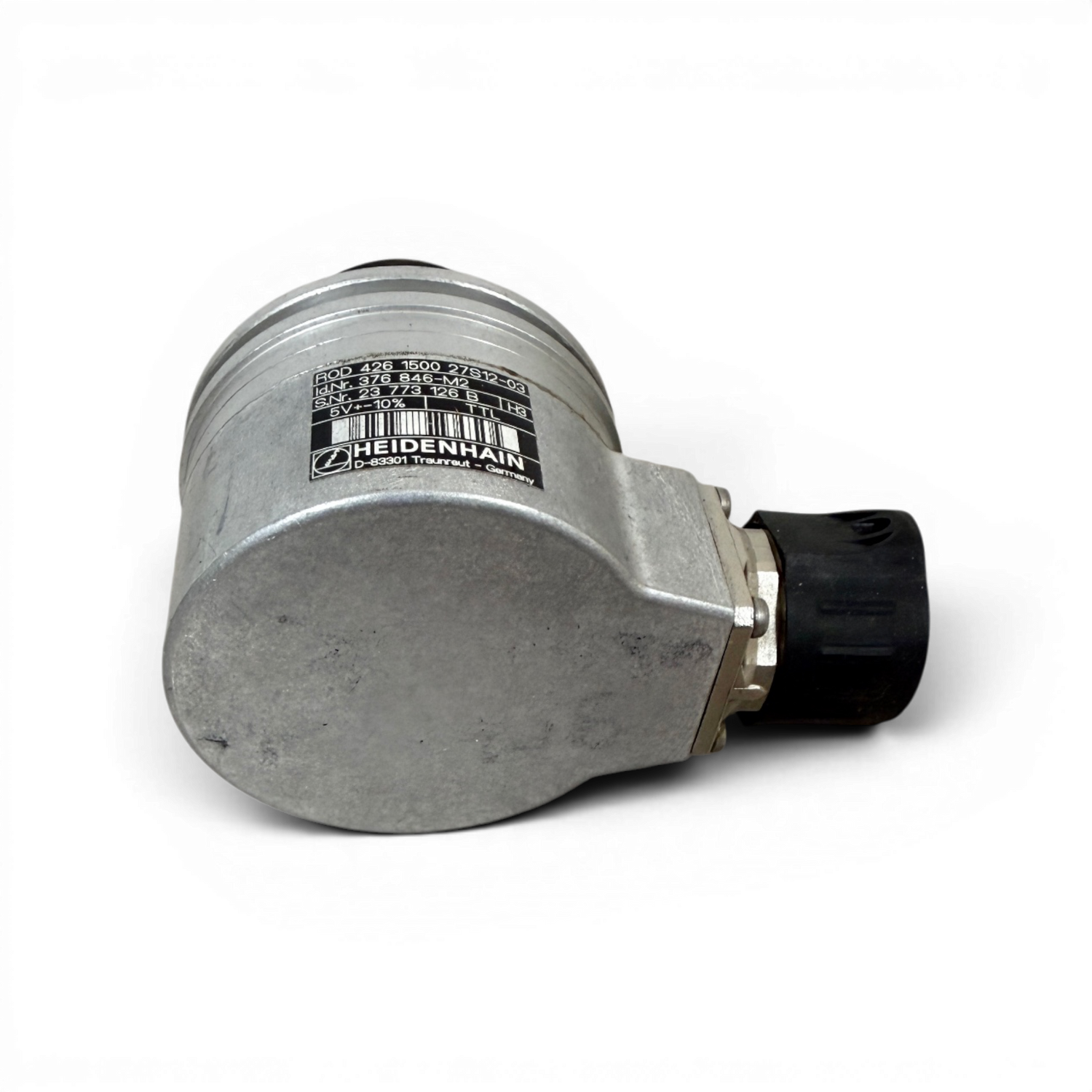

Elektrisch wird der Geber über einen 12-poligen M23-Rundsteckverbinder (radial abgehend) angeschlossen und mit 5 V ±10 % versorgt. Die maximale Abtastfrequenz liegt bei 300 kHz. Das Aluminiumgehäuse ist mit Schutzart IP64 für den Einsatz in industrieller Umgebung ausgelegt. Der Synchro-Flansch hat einen Durchmesser von 58 mm, einen Zentrierbund von 50 mm und einen Lochkreis von 42 mm mit 3 x M4-Befestigung; die massive Welle misst 6 mm im Durchmesser bei 9,5 mm Länge.

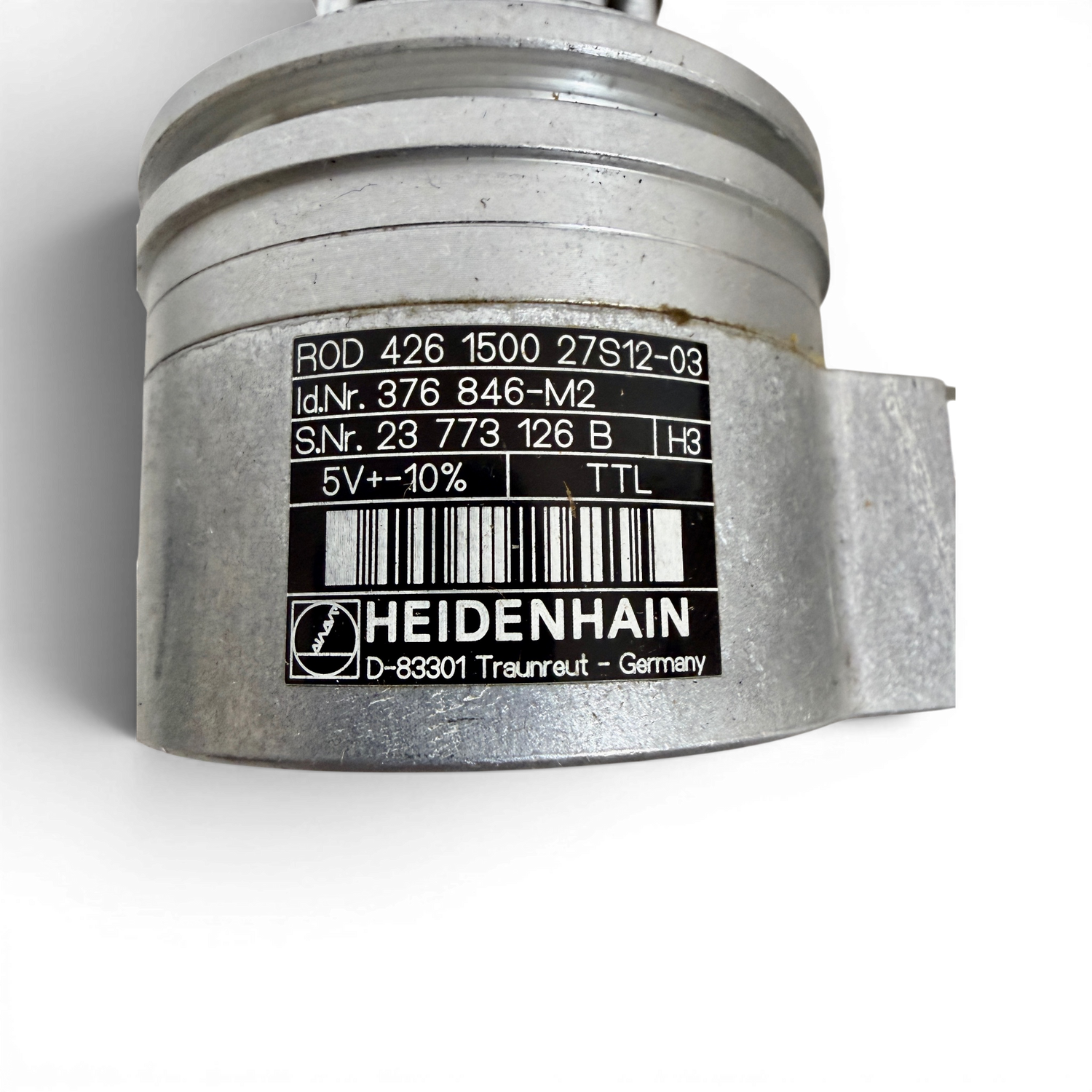

Hinweis: Es handelt sich um ein gebrauchtes Ausbauteil (Typenschildangaben siehe Technische Daten). Eine Funktionsprüfung durch uns hat nicht stattgefunden; auf Anfrage möglich. Äußerlich zeigt das Gehäuse leichte Gebrauchsspuren, keine erkennbaren Beschädigungen an Welle, Flansch oder Steckverbinder.
| Typbezeichnung | ROD 426 |
| Vollständige Typbezeichnung | ROD 426 1500 27S12-03 |
| Id.-Nr. (Identnummer) | 376 846-M2 |
| Seriennummer (S.Nr.) | 23 773 126 B |
| Kennung | H3 |
| Strichzahl | 1500 Signalperioden/Umdrehung |
| Ausgangssignal | TTL |
| Versorgungsspannung | 5 V ±10 % |
| Max. Abtastfrequenz | 300 kHz |
| Flanschausführung | Synchroflansch Ø 58 mm, Zentrierbund 50 mm, Lochkreis Ø 42 mm, 3x M4 |
| Wellenausführung | Massive Welle Ø 6 mm x 9,5 mm |
| Elektrischer Anschluss | M23-Rundsteckverbinder, 12-polig, radial |
| Schutzart | IP64 (EN 60529) |
| Gewicht (geschätzt) | ca. 1,0 kg |
| Lieferumfang | 1x Drehgeber ROD 426 1500 27S12-03 im Karton (Ausbauteil-Verpackung) |
| Zustand | Gebraucht – Ausbauteil |
| Hersteller | HEIDENHAIN |
| Produktart | Inkrementaler Drehgeber (Winkelmessgerät) |
| Gewicht (geschätzt) | ca. 1,0 kg |
| Zustand | Gebraucht – Ausbauteil |
