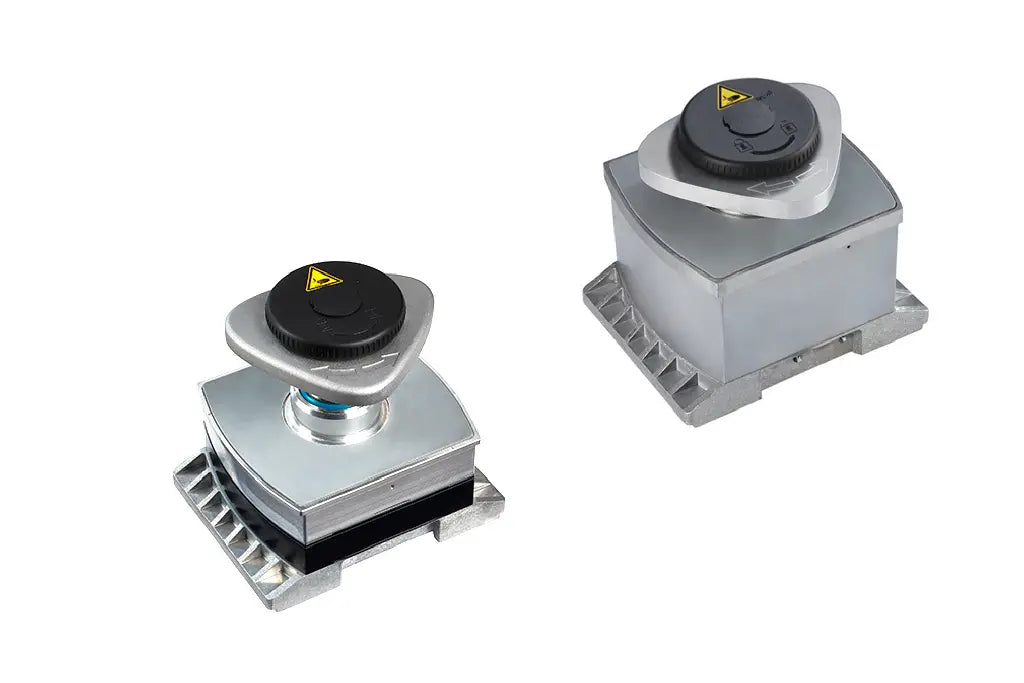

Schmalz VCMC-K2-QUICK 170x135x50 15-85 – Mechanischer Spanner für Rahmen- und Fensterprofile
Art.-Nr. 10.01.12.04693 · Serie VCMC-K2-QUICK · Preis: 845,00 € zzgl. MwSt.
B: 133,00 mm · D1 (Ø): 56 mm · H: 50 mm · H1: 168 mm · H2: 30,0 mm · L: 171,0 mm · X1: 67 mm · Lochabstand X2: 44 mm. Quelle: Schmalz-Produktdatenblatt VCMC-K2-QUICK, Konstruktionsdaten.
Der mechanische Spanner VCMC-K2-QUICK von J. Schmalz GmbH ist ein mechanisch klemmendes Spannsystem für 2-Kreis-Konsolentischsysteme an CNC-Bearbeitungsmaschinen. Er ist besonders geeignet für schmale und gekrümmte Werkstücke wie Rahmenteile und Fensterprofile, bei denen ein flächiger Vakuum-Blocksauger an Grenzen stößt.
Zum Rüsten wird der Spanner mit dem ersten Vakuum-Kreis auf der Konsole fixiert und optional zusätzlich mechanisch geklemmt. Die Spannhöhe wird mit der werkzeuglosen Schnellverstellung an das Werkstück angepasst, der dreieckige Spannteller lässt sich dabei ebenfalls werkzeuglos in Spannhöhe und Auflagefläche verstellen. Das Spannen des Werkstücks erfolgt durch Aktivierung des zweiten Vakuum-Kreises am Maschinentisch – ein zusätzliches Medium an der Maschine ist nicht erforderlich, da der Spanner über das Betriebsvakuum des CNC-Bearbeitungszentrums aktiviert wird. Spezielle Reibmaterialien auf Spannteller und Spannfläche sorgen für sicheren Halt auch bei hohen Bearbeitungskräften, die Spannkräfte erreichen bis zu 700 N.
Diese Ausführung (VCMC-K2-QUICK 170x135x50 15-85, Art.-Nr. 10.01.12.04693) hat die Abmessung (L×B) 170x135 mm bei einer Spannhöhe H von 50 mm, Hub Z 9 mm, und deckt einen Spannbereich von 15,0 … 85,0 mm ab. Ersatzteile: Spannteller SPAN-TELL 128x30 EXZ VCMC (10.01.12.04740); Dichtrahmen unten VCDR 166x113x6.6 VCSP (10.01.12.02191). Zubehör für diese Höhe: Verlängerung mit Sechskant VRL-S M20x1x35 (10.01.12.04374).
Hinweis: Im Schmalz-Sortiment für 2-Kreis-Konsolentischsysteme stehen für flächige Werkstücke die Vakuum-Blocksauger VCBL-K2, VCBL-K2-PRO und VCBL-K2-HD zur Verfügung. Als Zubehör zum VCMC-K2-QUICK sind außerdem eine Klemmeinheit KLEM-EINH 69.5x35x12.5 (10.01.12.04990), eine Positionierhilfe ZUB VCMC (10.01.12.04008) sowie beides kombiniert ZUB VCMC (10.01.12.05154) erhältlich. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
| Art.-Nr. | 10.01.12.04693 |
| Serie | VCMC-K2-QUICK |
| Bauform | QUICK (werkzeuglose Höhenverstellung) |
| Abmessung (L×B) | 170x135 mm |
| Spannhöhe H | 50 mm |
| Hub Z | 9 mm |
| Spannbereich | 15,0 … 85,0 mm |
| Spannkraft | bis 700 N |
| Ersatzteil Spannteller | SPAN-TELL 128x30 EXZ VCMC (10.01.12.04740) |
| Ersatzteil Dichtrahmen unten | VCDR 166x113x6.6 VCSP (10.01.12.02191) |
| Zubehör (höhenspezifisch) | Verlängerung mit Sechskant VRL-S M20x1x35 (10.01.12.04374) |
| Zubehör Klemmeinheit | KLEM-EINH 69.5x35x12.5 (10.01.12.04990) |
| Hersteller | J. Schmalz GmbH |
| Lieferumfang | 1× Mechanischer Spanner VCMC-K2-QUICK 170x135x50 15-85 |
| Zustand | Fabrikneu |
| Hersteller | J. Schmalz GmbH |
| Serie | VCMC-K2-QUICK |
| Bauform | QUICK |
| Zustand | Fabrikneu |
-
