Schmalz AP-S4 145x145x36 – Vakuum-Blocksauger Adapterplatte für SCM/Morbidelli-Konsolen

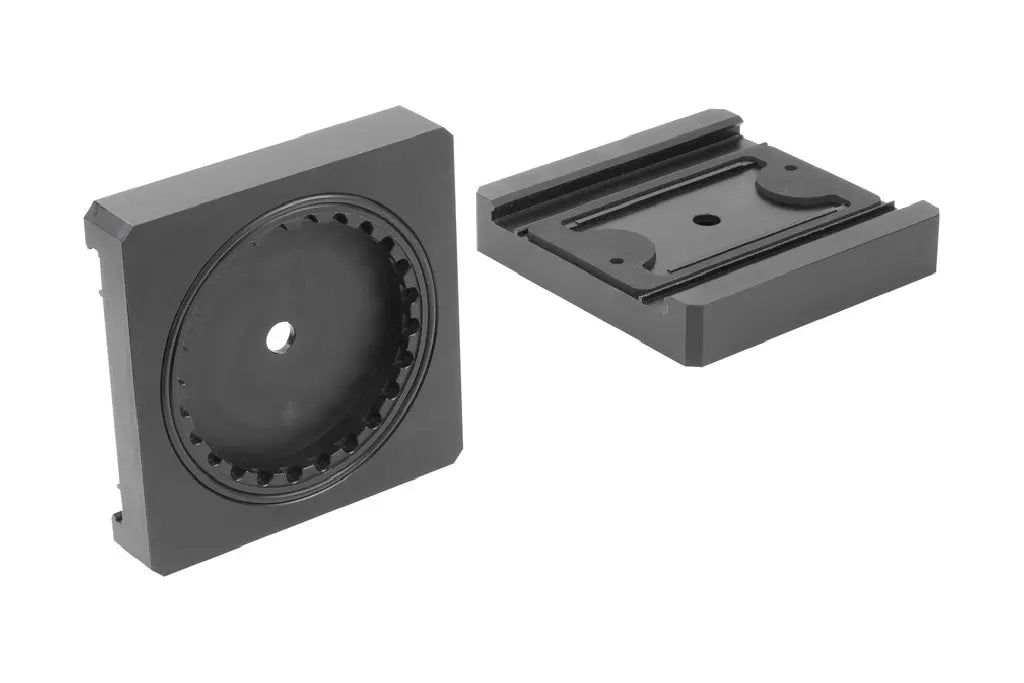

Die Vakuum-Blocksauger Adapterplatte AP-S4 von J. Schmalz GmbH ist speziell für den Einsatz von Blocksaugern VCBL-B auf Konsolentisch-Systemen von SCM / Morbidelli entwickelt. Die Adapter-Plate wird auf den TVN-Konsolen (Konsolenbreite 109 mm) verwendet und über eine Schwalbenschwanz-Aufnahme mechanisch vorfixiert. Die Blocksauger VCBL-B lassen sich in beliebiger Richtung in 15°-Schritten in die Saugeraufnahme einsetzen, sodass sich die Saugfläche flexibel nach Wunsch ausrichten lässt.

Das Baukastenprinzip aus Adapter-Plate und Saugern bietet maximale Flexibilität bei der Saugerpositionierung. Verschieden hohe Sauger ermöglichen mehrere Arbeitshöhen und – je nach Maschine – auch 5-Achs-Bearbeitung. Ein Mischbetrieb mit Schmalz VCBL-S4 und Saugern der Erstausrüstung ist durch kompatible Bauhöhen möglich. Nicht benötigte Sauger können dank Tastventil einfach auf dem Maschinentisch verbleiben.

Diese Ausführung (AP-S4 145x145x36, Art.-Nr. 10.01.12.04013) hat die Plate-Abmessung (L×B) 145x145 mm bei einer Plate-Höhe H von 36 mm. In Kombination mit einem Blocksauger VCBL-B der H29-Ausführung ergibt sich laut Schmalz-Produktseite eine Arbeitshöhe (AH) von 110 mm. Für diese Ausführung (AP-S4 145x145x36) sind die Konstruktionsdaten (B/H/L) im Schmalz-Produktdatenblatt nicht ausgewiesen; es liegen ausschließlich die Katalog-Abmessungen L×B×H vor. Ersatzteile: Dichtrahmen (unten) VCDR 125x77.2x3.1 ISAP: 10.01.12.03746. Zubehör (Blocksauger VCBL-B, gemeinsam für beide AP-S4-Höhen im Datenblatt gelistet, jeweils H29-Ausführung): Zubehör Blocksauger VCBL-B 120x50x29 TV: 10.01.12.03167; Zubehör Blocksauger VCBL-B 125x75x29 TV: 10.01.12.03166; Zubehör Blocksauger VCBL-B 130x30x29 TV: 10.01.12.03168; Zubehör Blocksauger VCBL-B 140x130x29 TV: 10.01.12.03165.

Hinweis zu SCM/Morbidelli: SCM bzw. Morbidelli sind eingetragene und markenrechtlich geschützte Marken der SCM Group. Die hier angebotenen Artikel sind Produkte der J. Schmalz GmbH, die passend für die CNC-Fräsmaschinen von SCM/Morbidelli entwickelt wurden; es besteht keine Zugehörigkeit zu SCM/Morbidelli und kein offizielles Partnerschaftsverhältnis. Die AP-S4 (Adapterplatte für VCBL-B-Blocksauger auf TVN-Konsolen, 109 mm) ist NICHT austauschbar mit der VCBL-S4 (Blocksauger direkt auf der TVN-Konsole ohne Adapter-Plate) oder der ISAP-S4 (Adapterplatte Innospann für Mono-Base/Sauger-Cup-Systeme) – alle drei Baureihen nutzen zwar dieselbe 109-mm-TVN-Konsole, sind mechanisch aber unterschiedlich aufgebaut und nicht gegeneinander austauschbar. Herstellerbezeichnungen und Artikelnummern dienen der technischen Orientierung und stammen aus dem Schmalz-Produktdatenblatt und der Schmalz-Produktseite. Es handelt sich um Originalware des Herstellers J. Schmalz GmbH, Glatten. Angaben ohne Gewähr, technische Änderungen vorbehalten.
