OMLAT Hauptspindel Motorspindel Motor Hauptmotor Typ mW 13,5 10 4 12 kW Art Nr 120522 IMA CNC (spindle motor, main spindle)

OMLAT Hauptspindel Motorspindel Motor Hauptmotor Typ mW 13,5 10 4 12 kW Art Nr 120522 IMA CNC (spindle motor, main spindle)

Art.-Nr.: 120522

Hersteller: OMLAT

Weitere Ident Nr.: Typ mW 13,5 10 4 Drawing ZCHNG 06084

Serien Fertigungsangaben: Seriennummer gemäß Typenschild

Technische Beschreibung

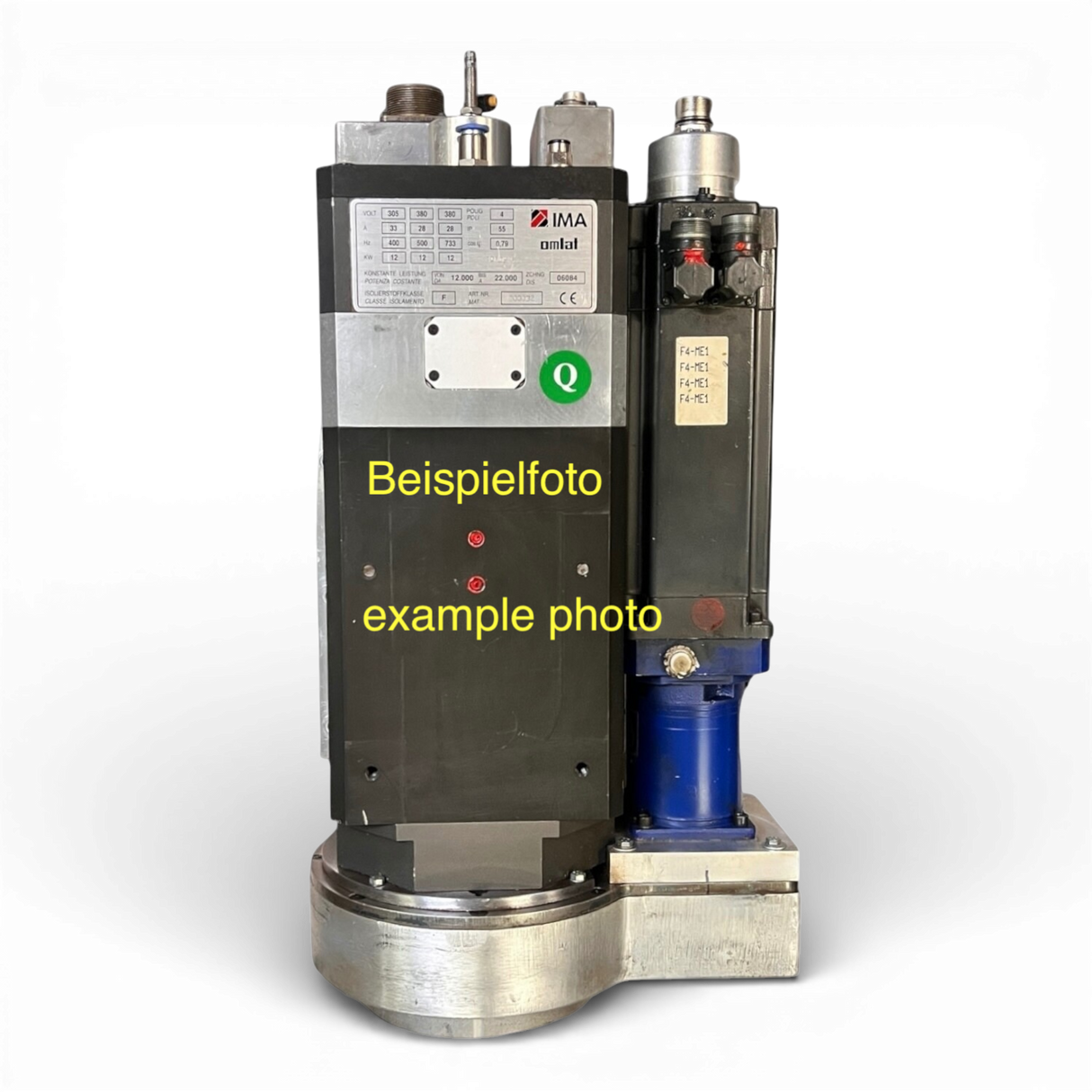

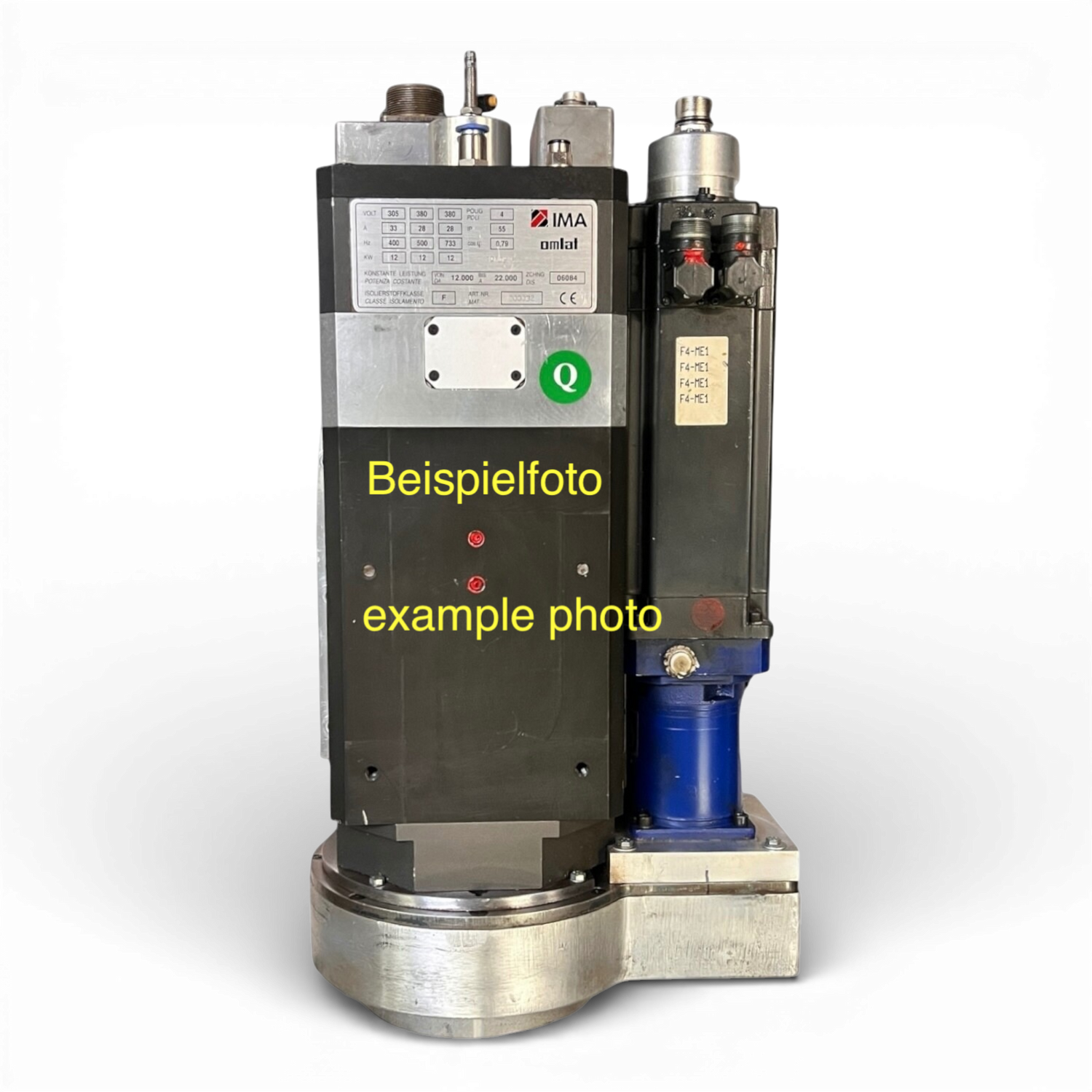

Angeboten wird eine originale OMLAT Hauptspindel Motorspindel Motor Hauptmotor vom Typ mW 13,5 10 4 für IMA CNC Bearbeitungszentren.

Die Einheit ist als präzise Hochleistungsmotorspindel für konstante Leistung im Hochdrehzahlbereich ausgelegt.

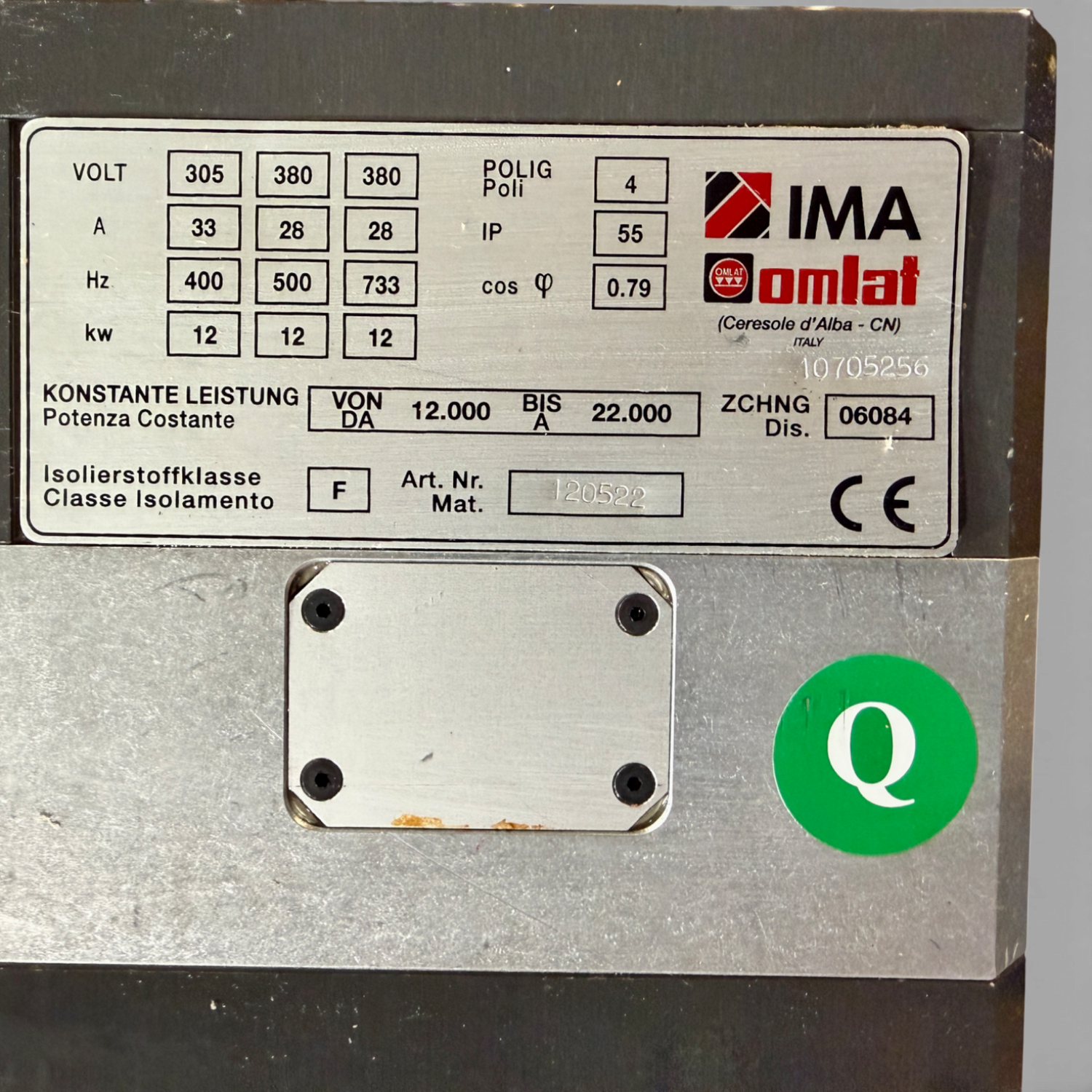

Alle technischen Angaben wurden direkt vom Typenschild und den Herstellerspezifikationen übernommen.

Wichtiger Hinweis Die C Achse (W Achse) ist nicht im Lieferumfang enthalten.

Eine passende C Achse W Achse kann optional mit erworben werden und wird bei gemeinsamer Bestellung von Spindel und Achse zum Sonderpreis angeboten.

Ein separater Erwerb der Achse ist ebenfalls möglich.

Technische Daten

• Bemessungsspannung 305 380 380 V

• Frequenz 400 500 733 Hz

• Nennstrom 33 28 28 A

• Nennleistung 12 kW

• cos phi 0,79

• Schutzart IP55

• Polzahl 4

• Isolierstoffklasse F

• Werkzeugaufnahme HSK F63

• Kegel Durchmesser 38 mm

• Norm ähnlich DIN 69893

• Werkzeugeinzug automatisch

• Einzugskraft 11000 N

• Maximales Werkzeuggewicht 6 kg

• Drehrichtung Rechtslauf und Linkslauf programmierbar

• Drehzahlbereich 12000 bis 24000 min 1 stufenlos einstellbar

• Antrieb frequenzgeregelter Drehstrommotor

• Antriebsleistung 7,5 kW im S1 Betrieb

• Spindelschmierung einmalige Werkfettschmierung

• Spindelkühlung Wasserkühlung

• Konstante Leistung 12000 bis 24000 min 1

Technischer Einsatzzweck

Hauptspindel Motorspindel Motor Hauptmotor für IMA CNC Bearbeitungszentren zur Fräs und Bohrbearbeitung im Hochgeschwindigkeitsbereich.

Zustand

Gebraucht

Geprüft

Funktionsfähig
