Hersteller
Modell
Gewicht
Baujahr
Zustand
Homag
BOF 41 45 K
6000
2002
Gebraucht
Steuerung
Bearbeitungsgrösse
Tischgröße
Spindel
Werkzeugwechsel
Woodwop
4500 x 1300 x 200 mm
2800 x 800
7,5 KW
12 fach Teller
Auf Anfrage
Nettopreis zuzüglich gesetzliche Umsatzsteuer im Inlandes gelten unsere AGB die Sie auf dieser Website einsehen können
Maschinenbeschreibung
Maschine ab Mitte März verfügbar
Elektronisch gesteuertes Fräs- und Bohrzentrum zur kommissionsweisen Fertigung von Möbelteilen Massivholz oder ähnlichen Werkstoffen.
KURZBESCHREIBUNG DER GRUNDAUSRÜSTUNG:
Konsolen-Aufspanntisch „K"
POWER CONTROL - Steuerung m i t PC 85
Hauptspindel 7,5 kW vektorgeregelt
Tellerwechsler 12-fach
Bohrkopf 12-Spindeln Laser Positionierhilfe
GRUNDMASCHINE:
Maschinenbett in schwerer stabiler Ausführung mit kompaktem Linearführungssystenm.
A Spielfrei vorgespannte Zahnstangenantriebe und digitale AC-Servomotoren in der X- und Y-Achse
Aggregatträger mit Linearführungssystem, Kugelumlaufspindel und digitalem AC-Servo‐ motor zur Positionierung der Z-Achse, Verfahrweg 410 mm
elmanuelle Zentralschmierung für alle Antriebe und Linearführungen

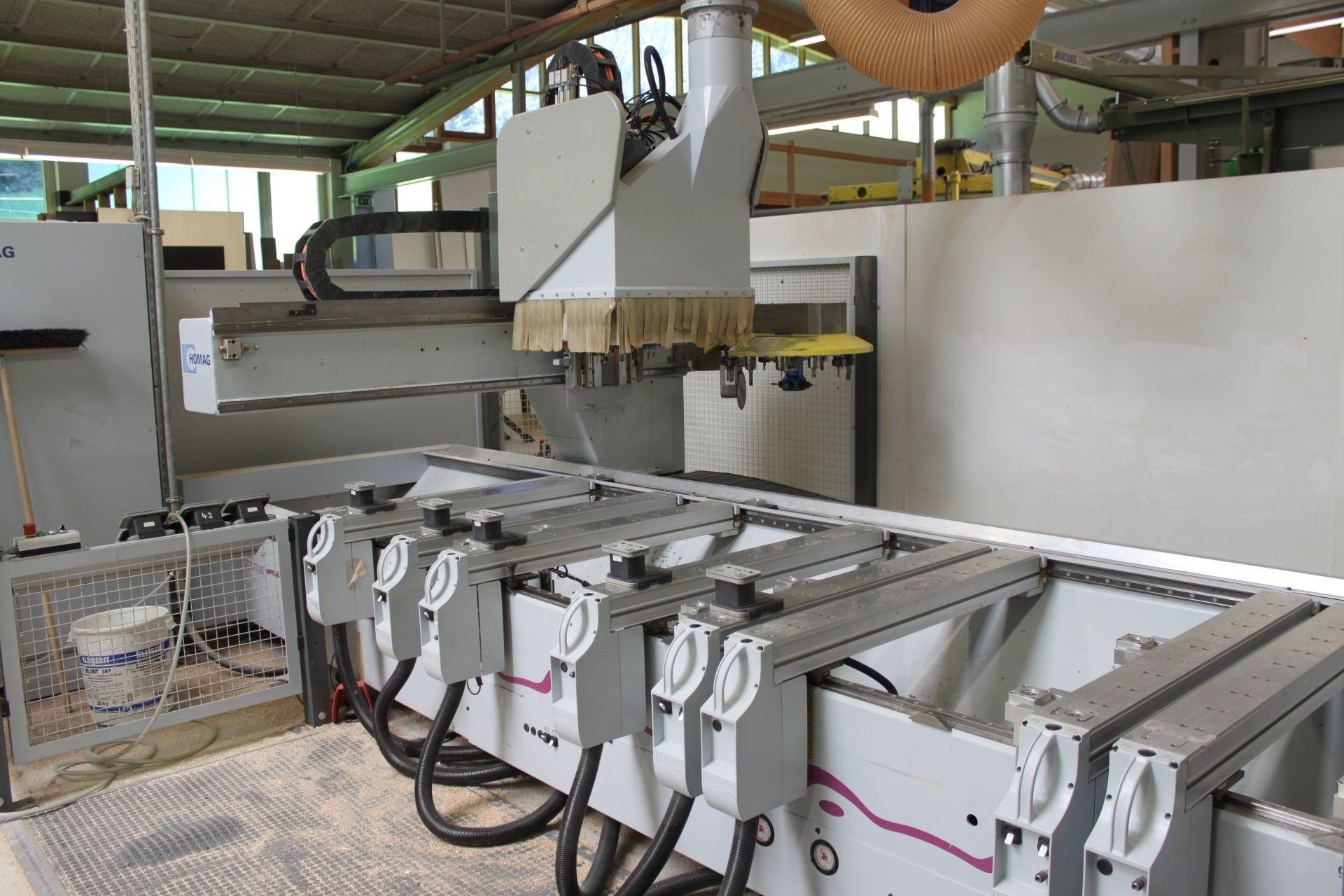

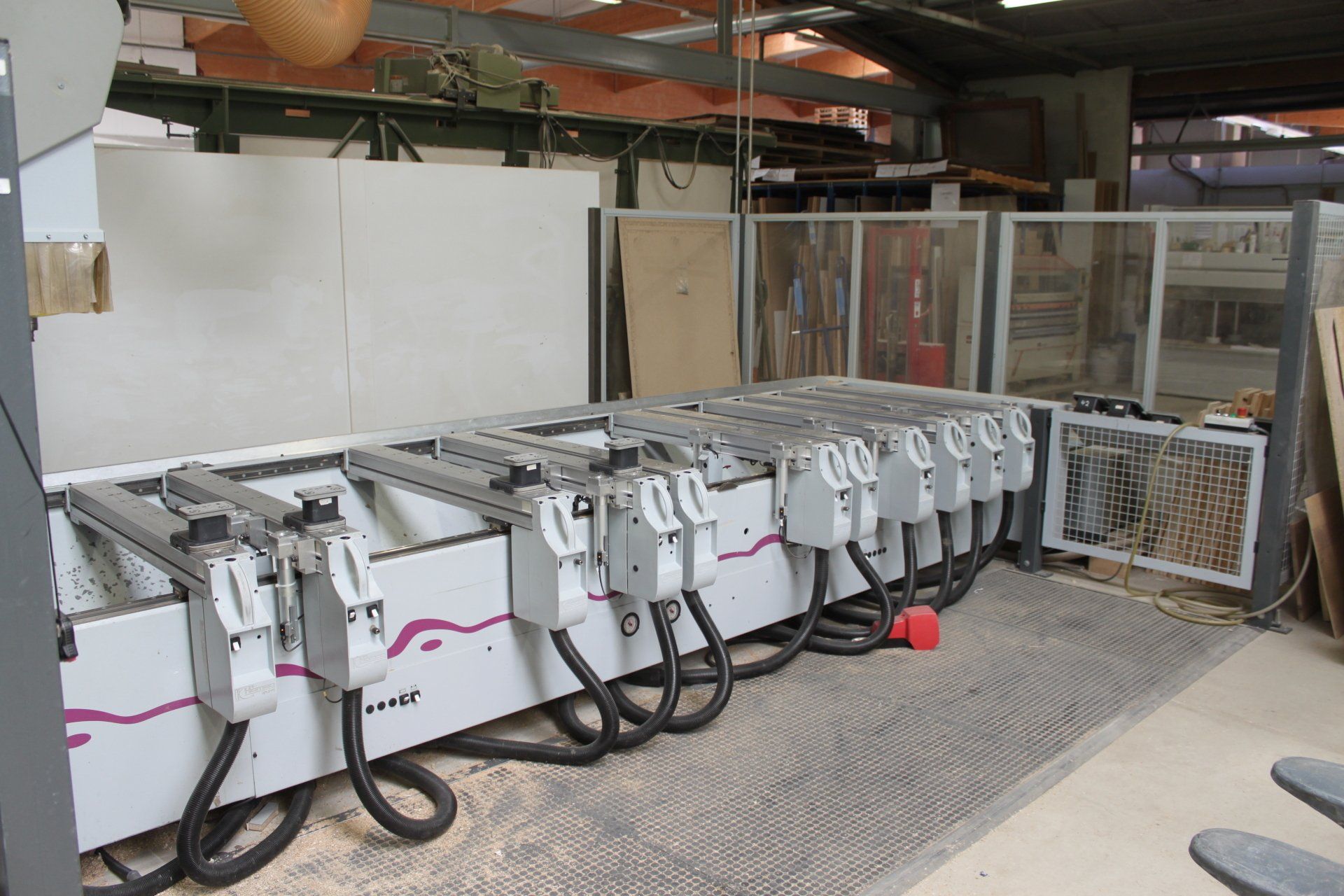

KONSOLEN-AUFSPANNTISCH " K " bei BOF41/45/K
- im Maschinenbett integrierter Aufspanntisch als verwindungssteife Stahlkonstruktion mit Linearführungen in Längsrichtung zur Verstellung der Aufspannkonsolen
8 Aufspannkonsolen mit schlauchloser Vakuumführung
8 versenkbare Längsanschläge, Hub 140 mm - 2 versenkbare Seitenanschläge
1x links / 1 x rechts (Spiegelplatz)
LACKIERUNG:
- HOMAG-Strukturlack Grau RDS 240 80 05
ELEKTRISCHE AUSRÜSTUNG: Schaltschrank freistehend
- Bedienzentrale am Schaltschrank angebaut
- nach Euronorm EN60204 installiert
- Betriebsspannung 380/400 V, 50/60 H z .
POWER CONTROL - STEUERUNG: Hardware:
Power Control Steuerung mit SPS - Steuerung (IEC 61131)
Modernes Steuerungssystem basierend auf Industrie-PC mit Betriebssystem Windows NT
SICHERHEITS- UND SCHUTZEINRICHTUNGEN: Sicherheitsüberwachung mit Trittschutzmatten Sicherheitsabschrankung f ü r Maschinenseite links mit Sicherheitstür und integriertem Schaltschrank
ch weitere erforderliche Sicherheitseinrichtungen wie Seitenwand rechts und hinten müssen bei Bedarf zusätzlich verkauft werden
CE-Zeichen nach EG-Maschinenrichtlinie
Achtung: ohne Rundum-Sicherheitsabschrankung darf die Maschine nicht betrieben werden Holzstaubgeprüft TRK-Wert max. 2 mg/m3 b e i Einhaltung der bauseits zu erbringenden Absaugeleistung gem. Absaugeplan Dokumentation 2-fach
TECHNISCHE DATEN:
Werkstücklänge
bei BOF41/45 max. 4500 mm Werkstückbreite
rmax. 1300 mm für Fräsbearbeitung mit Werkzeug Durchmesser 20 mm
1150 mm für alle Aggregate
Werkstücke grösser 1150 mm müssen an den Längsanschlägen hinten angelegt werden Werkstückdicke
max. 60 mm mit Standardspanner
max. 200 mm mit Spannschablonen (kundenseits)
Die angegebenen Werkstückabmessungen sind nicht den max. möglichen Bearbeitungsgrößen pro Aggregat gleichzusetzen -siehe separate Tabelle
min. Werkstückgrösse abhängig von: Spannvorrichtungen, Werkstückoberfläche und Kontur.
Arbeitshöhe Unterkante Werkstück 920 mm
Bodenverhältnisse müssen dem Fundamentplan entsprechen
HAUPTSPINDEL 7,5 kW WASSERGEKÜHLT
für HSK F63 - DIN 69893.
Incl. Raumabsaugung für alle Werkzeuge und Aggregate.
Vektorgeregelter Asynchronmotor 7,5 KW bei S1, wassergekühlt.
Werkzeuggewicht max. 6 kg Inch .
Aufnahme. WZ-Länge max. 200 mm
Motor Spindelunterkante Werkzeugdurchm. max.180 mm
für Fräswerkzeuge max.200 mm für Schleifwerkzeuge
Frequenzumrichter zur elektronischen
Drehzahlrequlierung. Drehzahlbereich stufenlos programmierbar von 0 - 18000 1/min.
Volle Nennleistung ab 12000 1/min.
Bei Reduzierung der Drehzahl reduziert sich die Leistung entsprechend.
Ohne Werkzeugaufnahme und Werkzeuge.

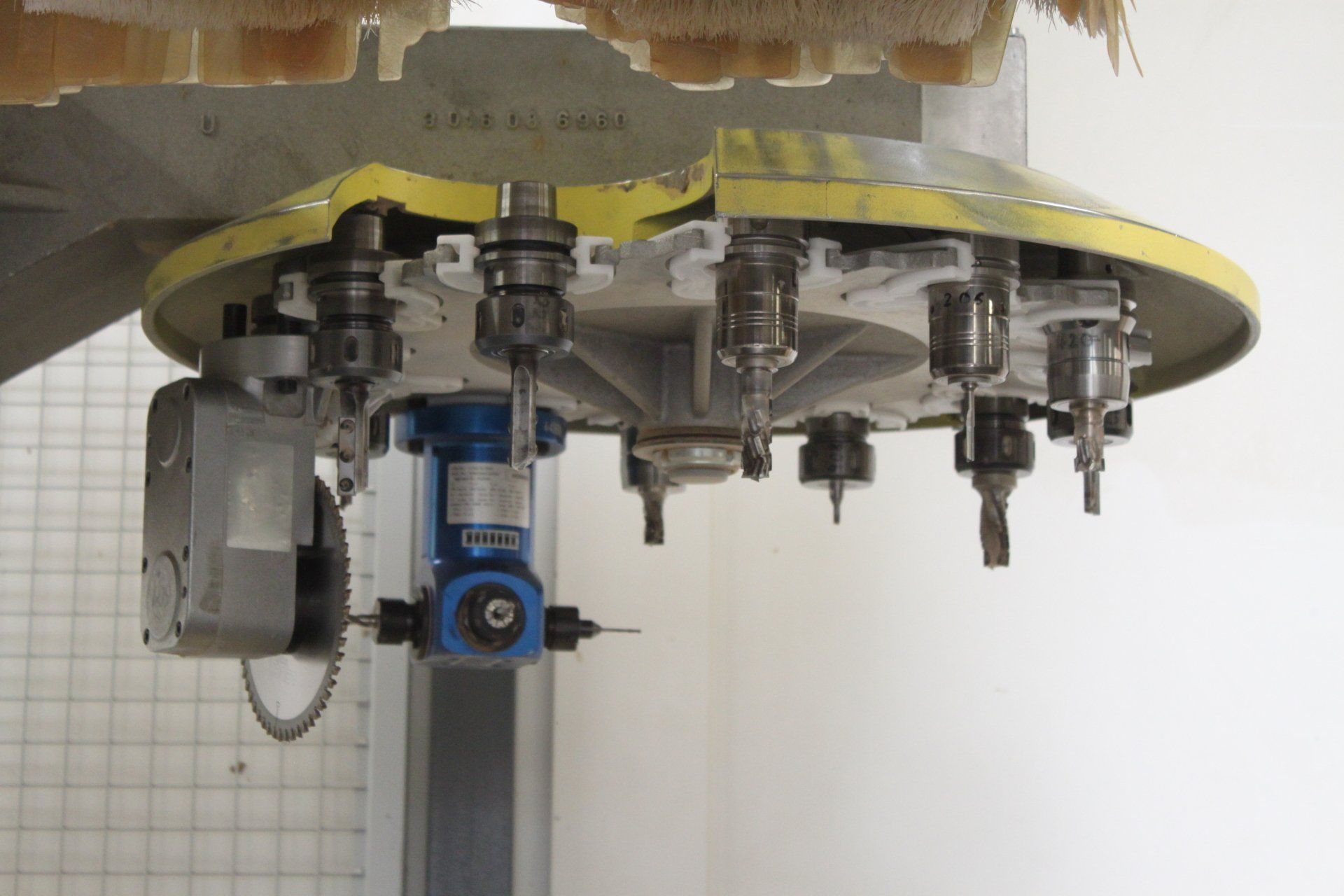

TELLERWECHSLER 12 - FACH
für Werkzeuge und Aggregate mit HSK F63. Mögliche Werkzeug- und Aggregatbestückungen:
- 12 x Durchmesser max. 130 mm oder
6 x Durchmesser max. 180 mm und 8 x Durchmesser max. 70 mm

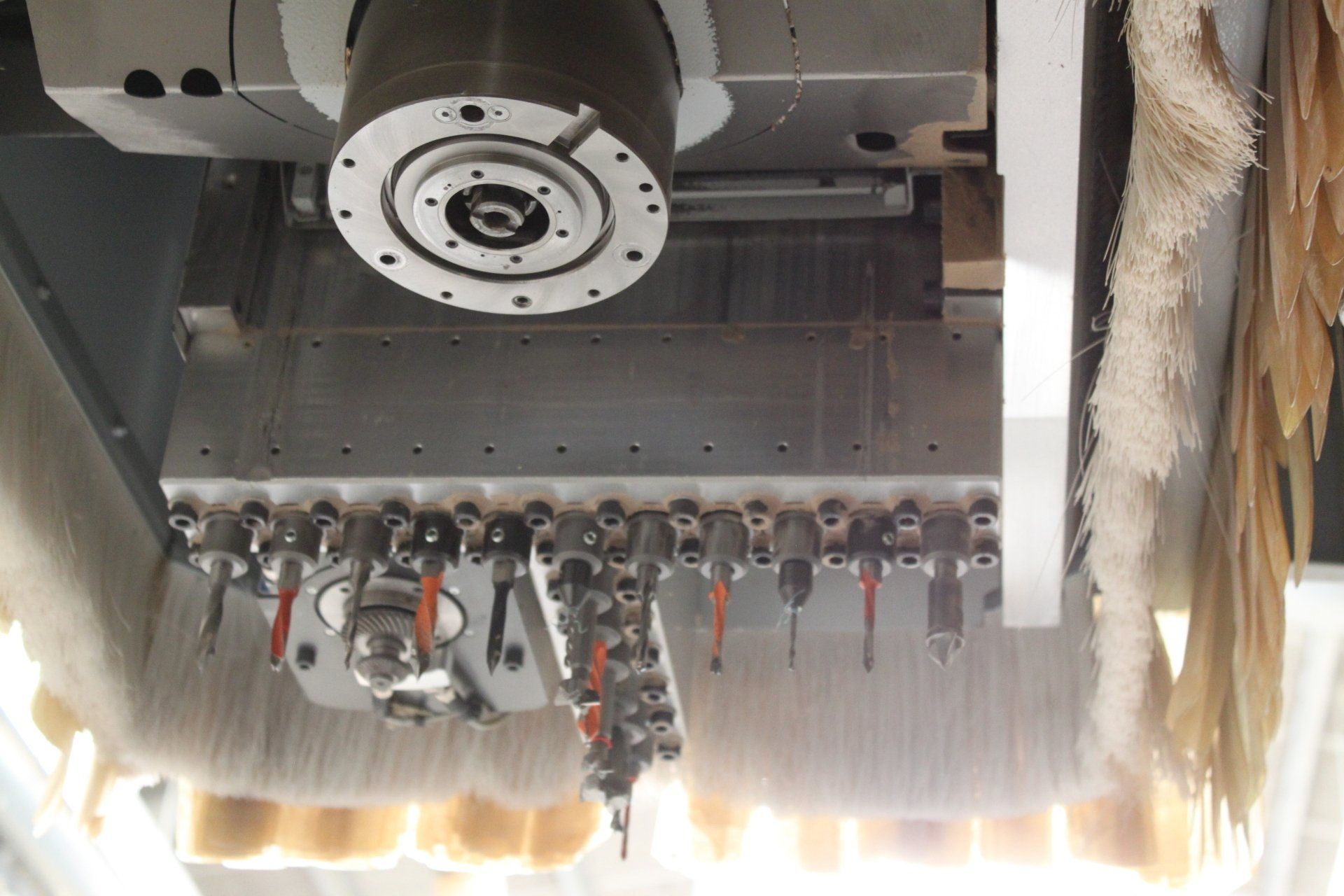

BOHRKOPF 12 SPINDELN
1 Motor 4 kW, frequenzgeregelt.
Drehzahl über Programm wählbar 4500/6500 oder 7500 1/min.
zeFür Vertikalbohrungen, Spindelausstellhub 50 mn. 12 Bohrspindeln bis max. 35 mm Bohrungsdurchnm
Jede Spindel einzeln abrufbar.
6 Spindeln in X-Richtung, 7 Spindeln in Y-Richtung. Anordnung der Spindeln in L-Form.
Spindelabstand 32 mm Bohrergesamtlänge 70 mm Schaftdurchm. 10 x 20 mm
Mit Spannfläche und Einstellschraube. Drehrichtung: Rechts-Linkslauf im Wechsel. Ohne Werkzeuge.
(Angaben unverbindlich)
