Maschinenbeschreibung



HPV11/X/43/22


Plattenschneider Type HPV 11 - Sägen gegen Fixposition

Der Einschub der Einzelplatten oder Plattenpakete erfolgt über zwei Mikroeinschübe.



- stufenlos regulierbare Vorschubgeschwindigkeit
- automatische, stufenlose Schnitthöheneinstellung


- automatische Schnittlängenbegrenzung


- motorische Verstellung der Vorritzsäge vom Bedientableau aus
- Automatische Winkelandrückvorrichtung doppelseitig



Hauptsägemotor                              13,5 KW

Vorritzsägemotor                                 2,2 KW
Spannzangenöffnung max   130 mm



Sägeblattdurchmesser :    450 mm



Vorwärtsgeschwindigkeit :     80 m/min



Vorschrift          EU 25 m/min

CE-geprüft



GS-geprüft



FPH-staubgeprüft



Schnittlänge   4300 mm

Schnittbreite (Programmschieberfahrweg   4300 mm
Tisch 4300 x 2200 mm

max. 7 Spannzangen

Teilung    50/250/450/1050/1850/2650/3450

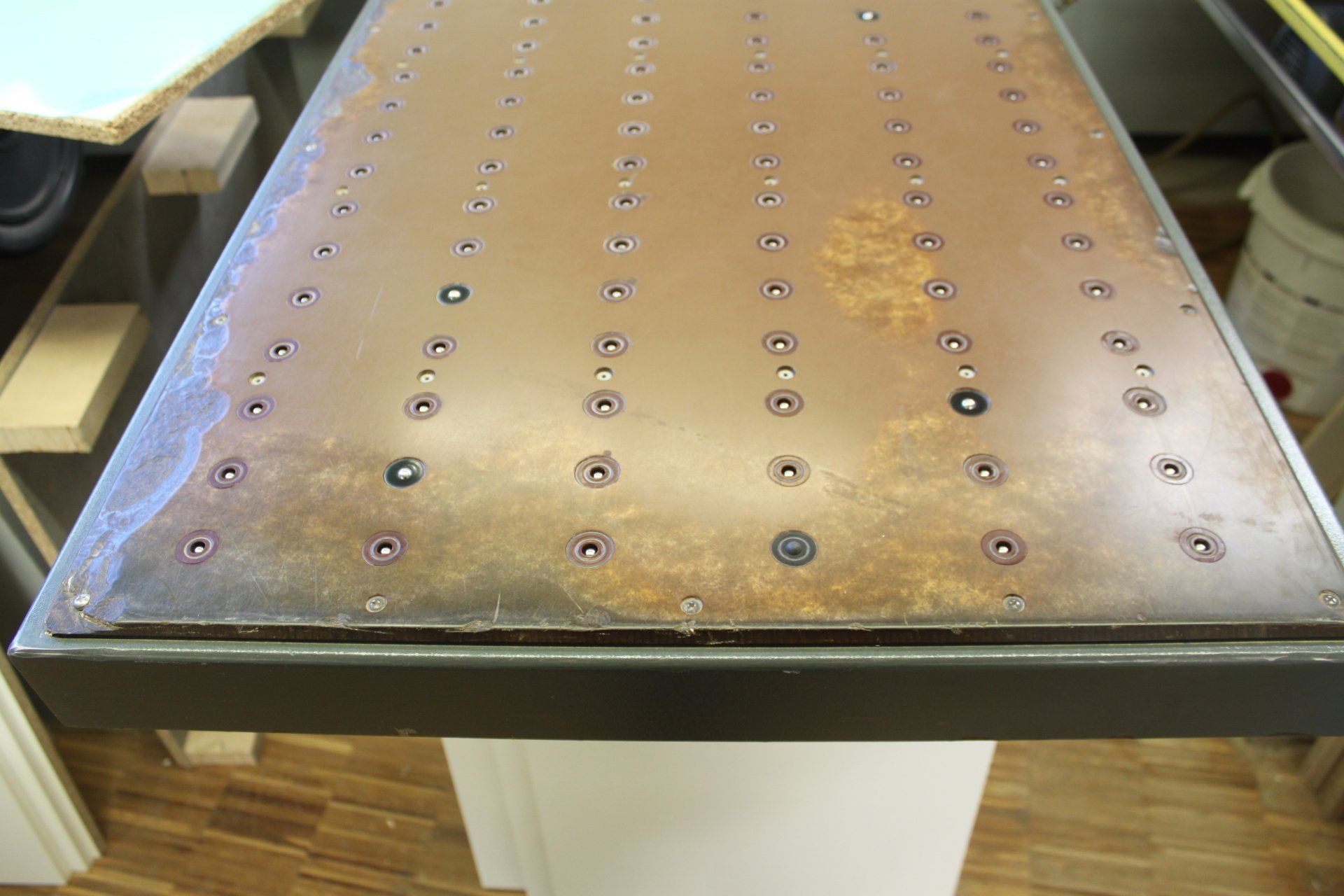

4 Luftkissentische an der Maschinenvorderseite, davon
jeder Luftkissentisch mit separatem Gebläse



1 Stück am Winkellineal 2810 x 650 mm

3 Stück   2160 x 650 mm

1 Hauptsägeblatt   HM450 x 4,8 x 60



1 Vorritzsägeblatt   HM180 x 4,8 - 5,8 x 45



Spannzangeneinheit mit Hubelement   4300/135

Vorritzaggregat R´TYP VVSH / D   im Durchlauf

Pneumatischer Besäumanschlag

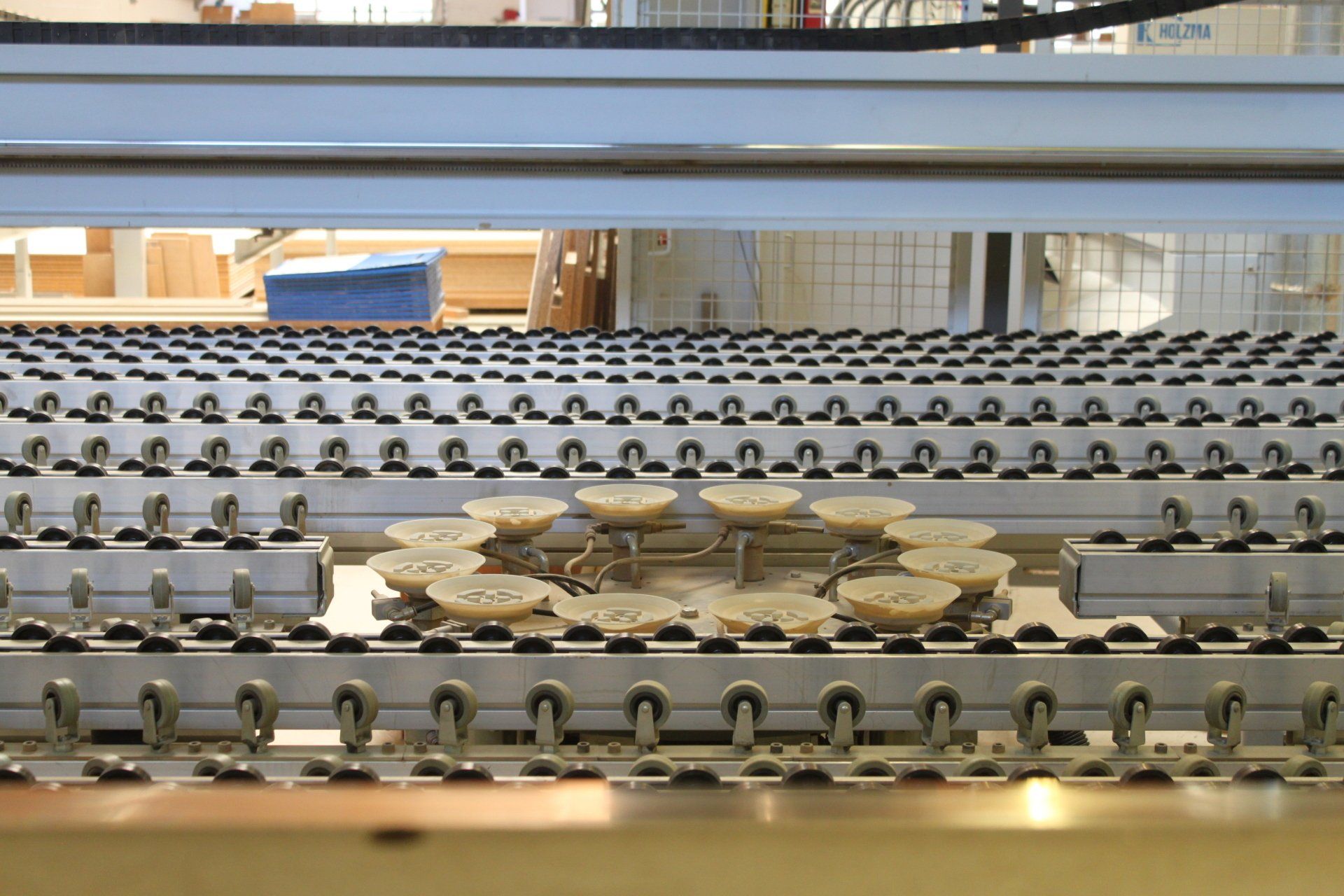

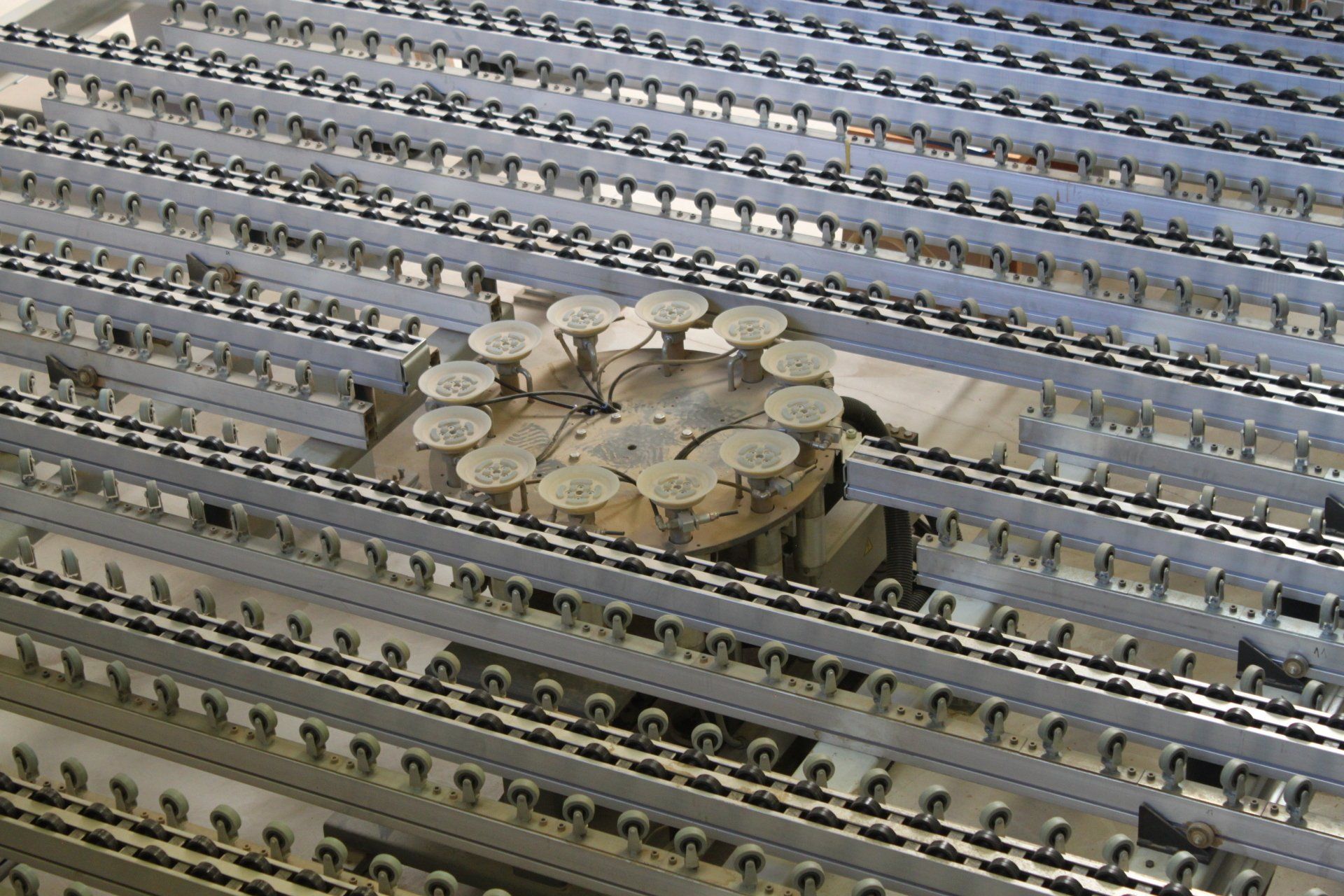

Paketdrehvorrichtung
Hubtisch wird ersetzt durch einen 4 Seiten Ausrichttisch der von der Firma Bargstedt beschickt wird

Laser Richtlicht

Strukturausrichtungsprogramm

Hauptsäge   18 KW
Cadmatic anstelle von Topmatic
CAD Plan autom. Schnittplanerstellung
Novell Netzwerk
Basisprogramm Schnitt Profit
CAD Schnittplanverwaltung
Lagerverwaltung
Kanten und Laminatberechnung
Etikettenprogramm
Hardware zum Etikettenausdruck
Schnellspannvorrichtung Power Lock
