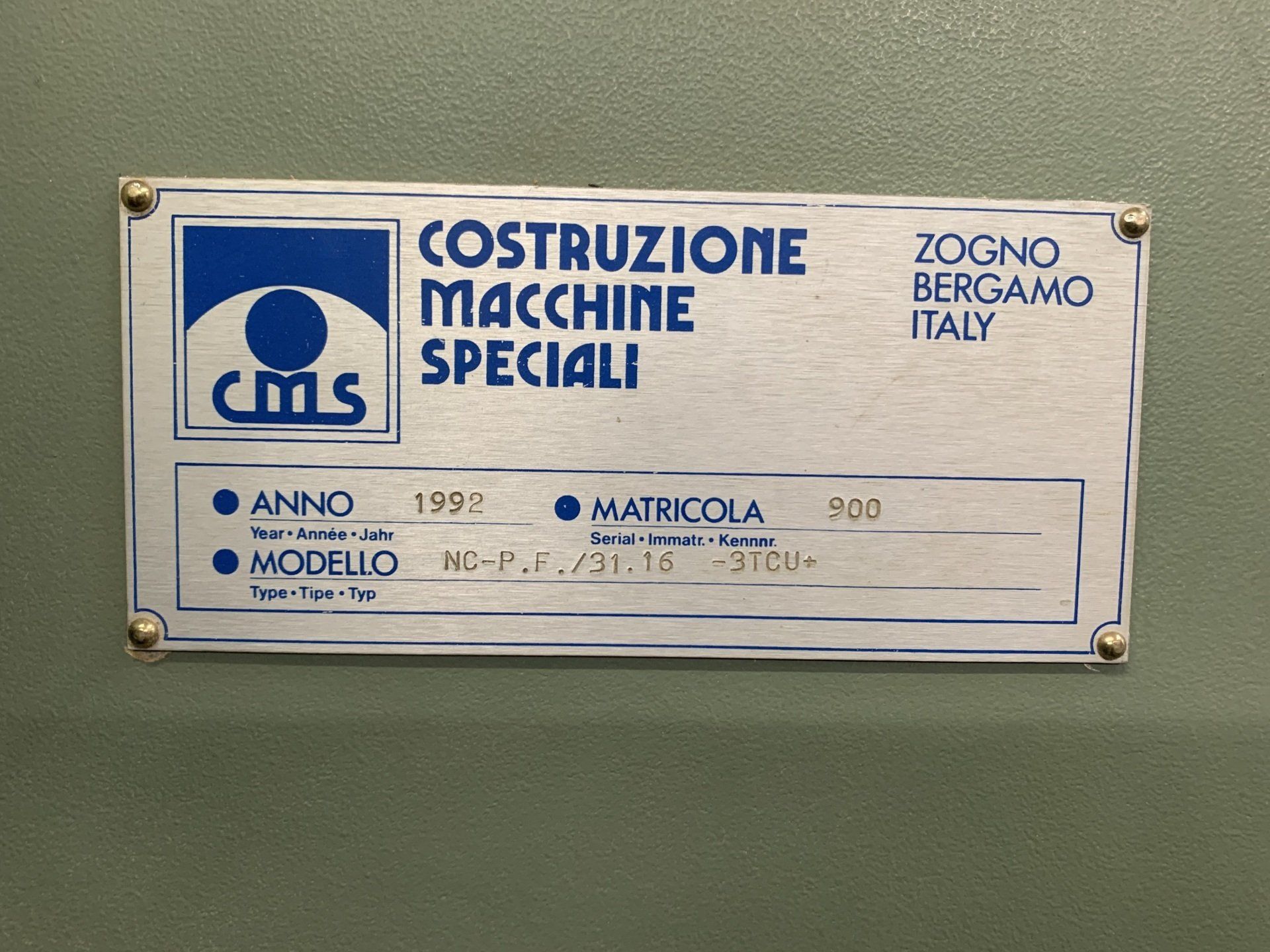

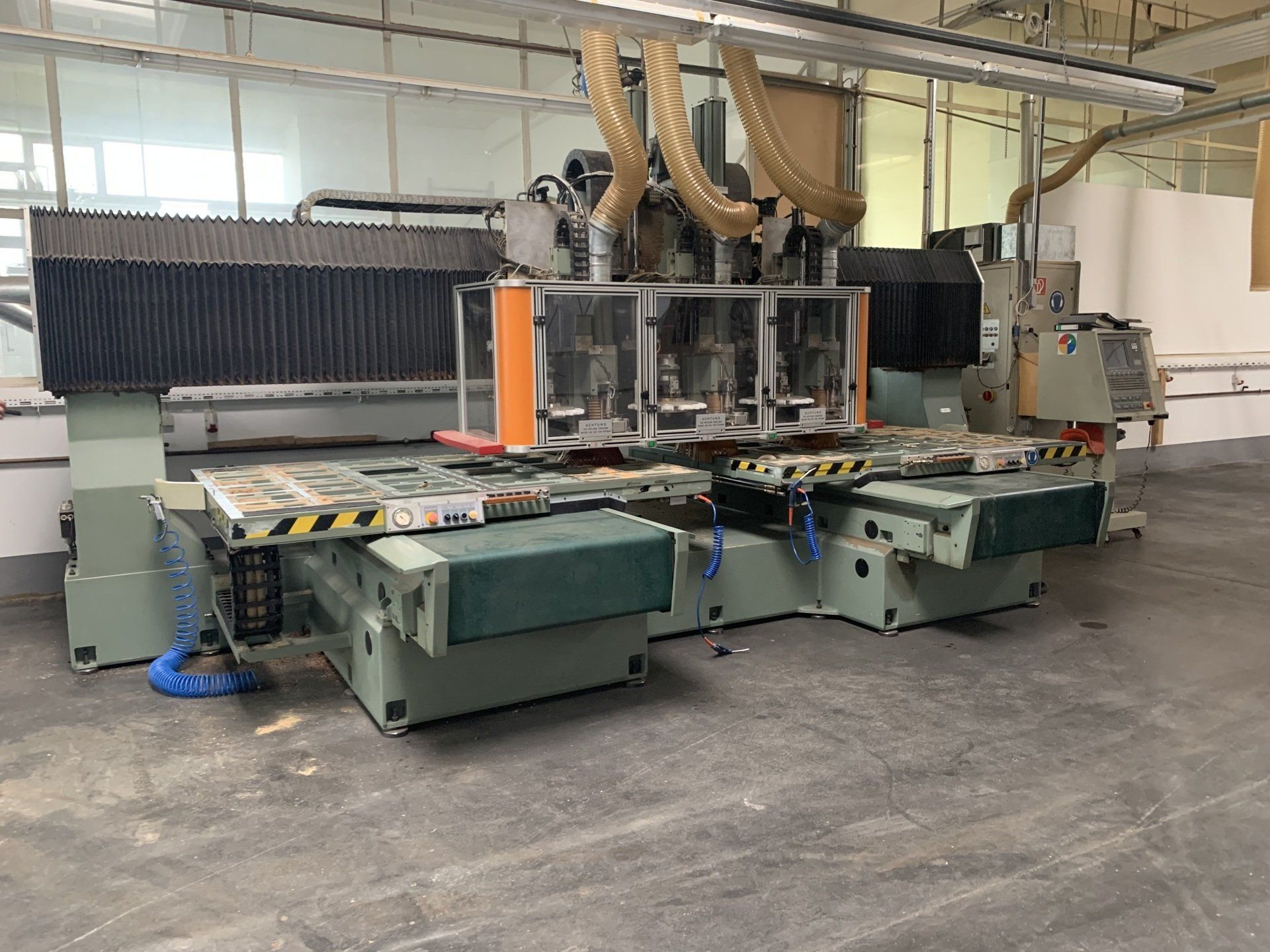

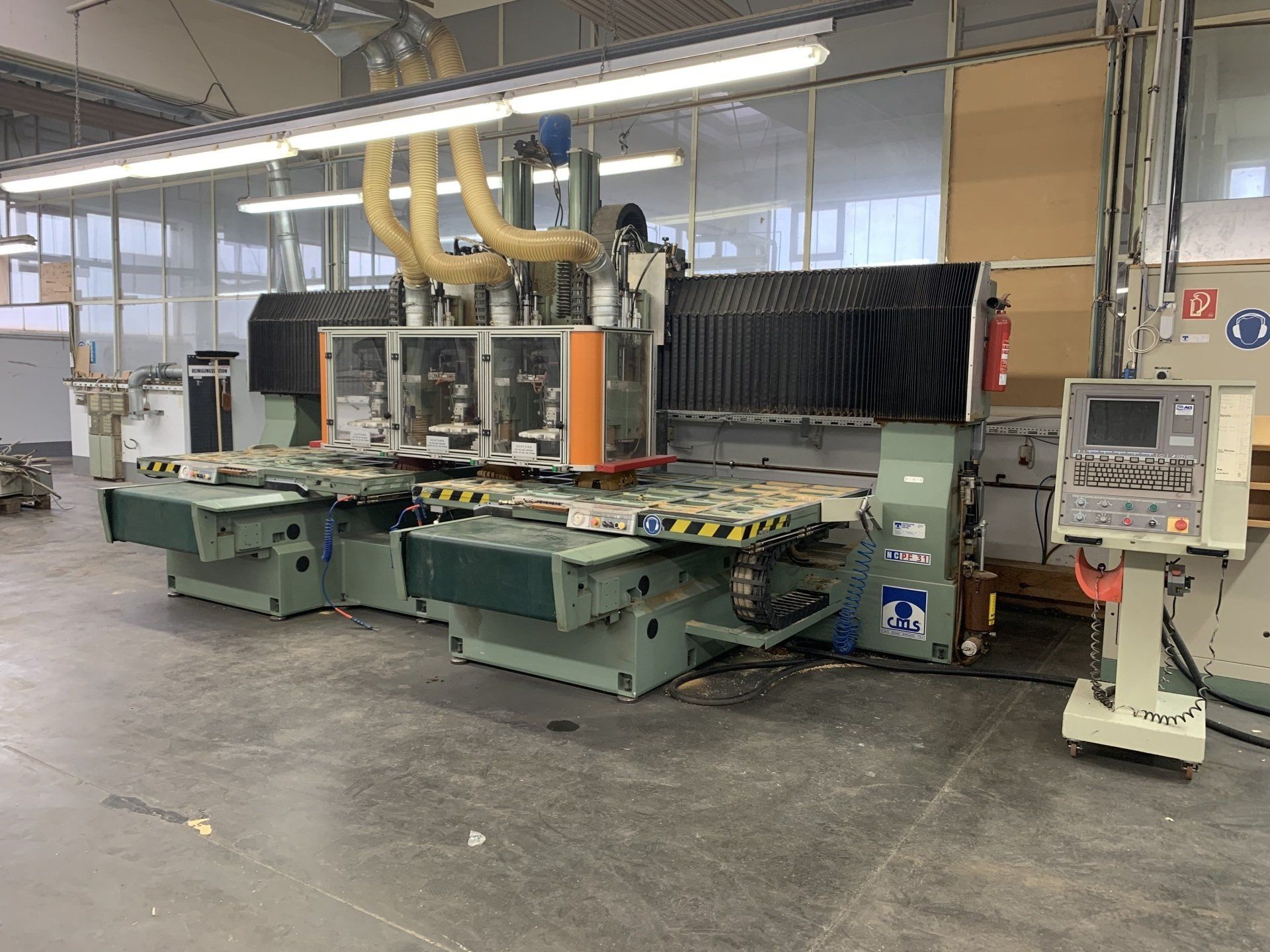

مرکز ماشینکاری 3 محوره CMS NC-PF 3116-3T-CU

3 اسپیندل فرز 3 تعویض ابزار

شرح ماشین

TYPE NC - PF 3116-3T-CU

ابعاد جدول 2 25 2520 12 1260 میلی متر

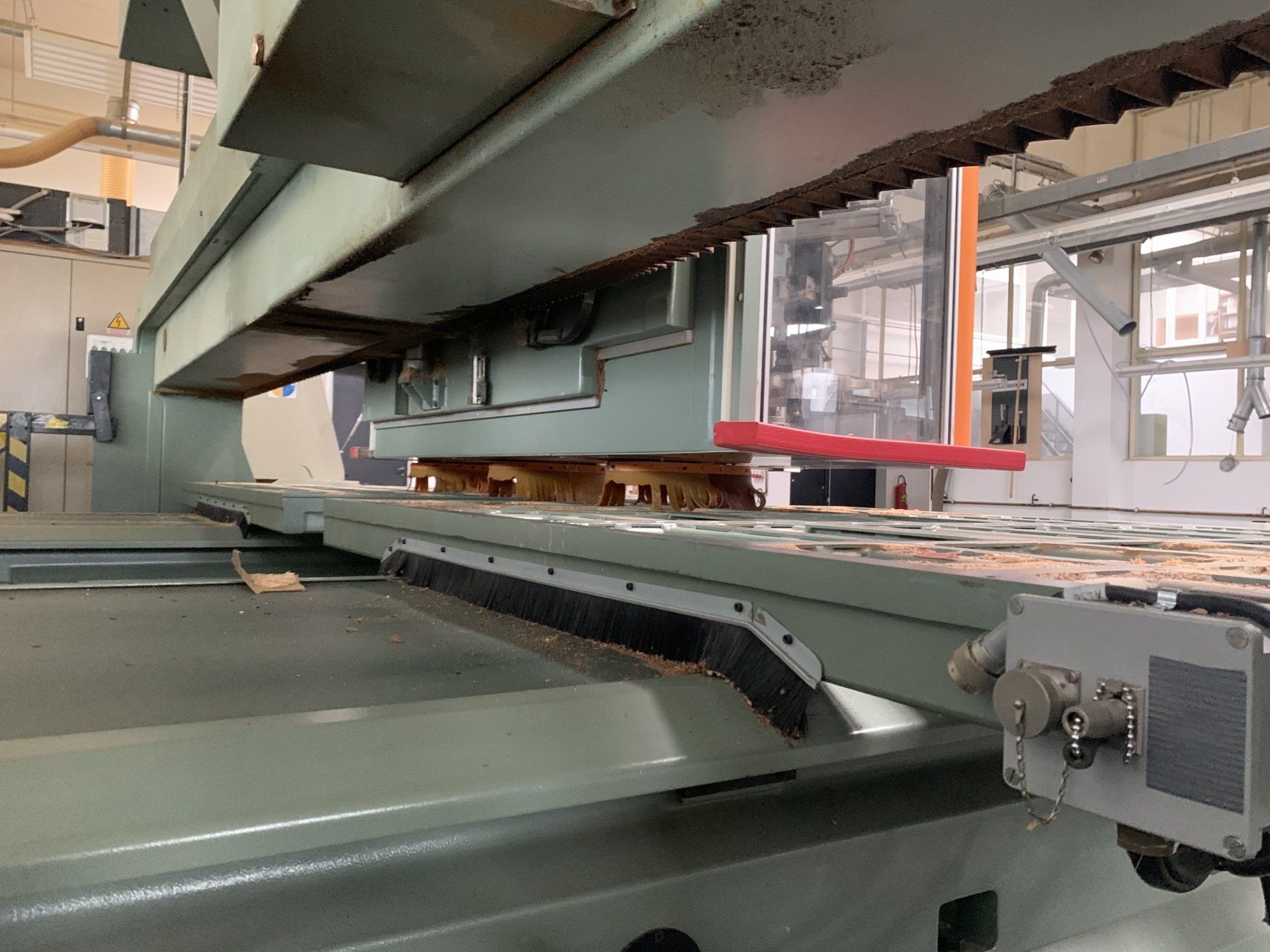

پورتال کنسول

اتصالات زیر در جلوی هر جدول ارائه شده است:

- خلاuum: 6 عدد اتصالات ، هر كدام مجهز به شیر دستی ، مستقیماً به پمپ خلا connected متصل می شوند ، فقط از طریق شیر دستی فعال می شوند.

- هوای فشرده: 2 اتصال سریع (اندازه استاندارد) ، فعال سازی با کدهای جداگانه M برای روشن / خاموش کردن هر میز ، کلید روشن / خاموش هوای فشرده در صفحه کنترل

محور محور X = 3،600 میلی متر

ضربه محور Y = 1600 میلی متر

ضربه محور Z = 400 میلی متر

تغذیه های قابل برنامه ریزی برای محورهای X و Y از 0 تا 20000 میلی متر در دقیقه

از 0 - 6000 میلی متر در دقیقه سرعت در محور Z.

میلی متر در دقیقه

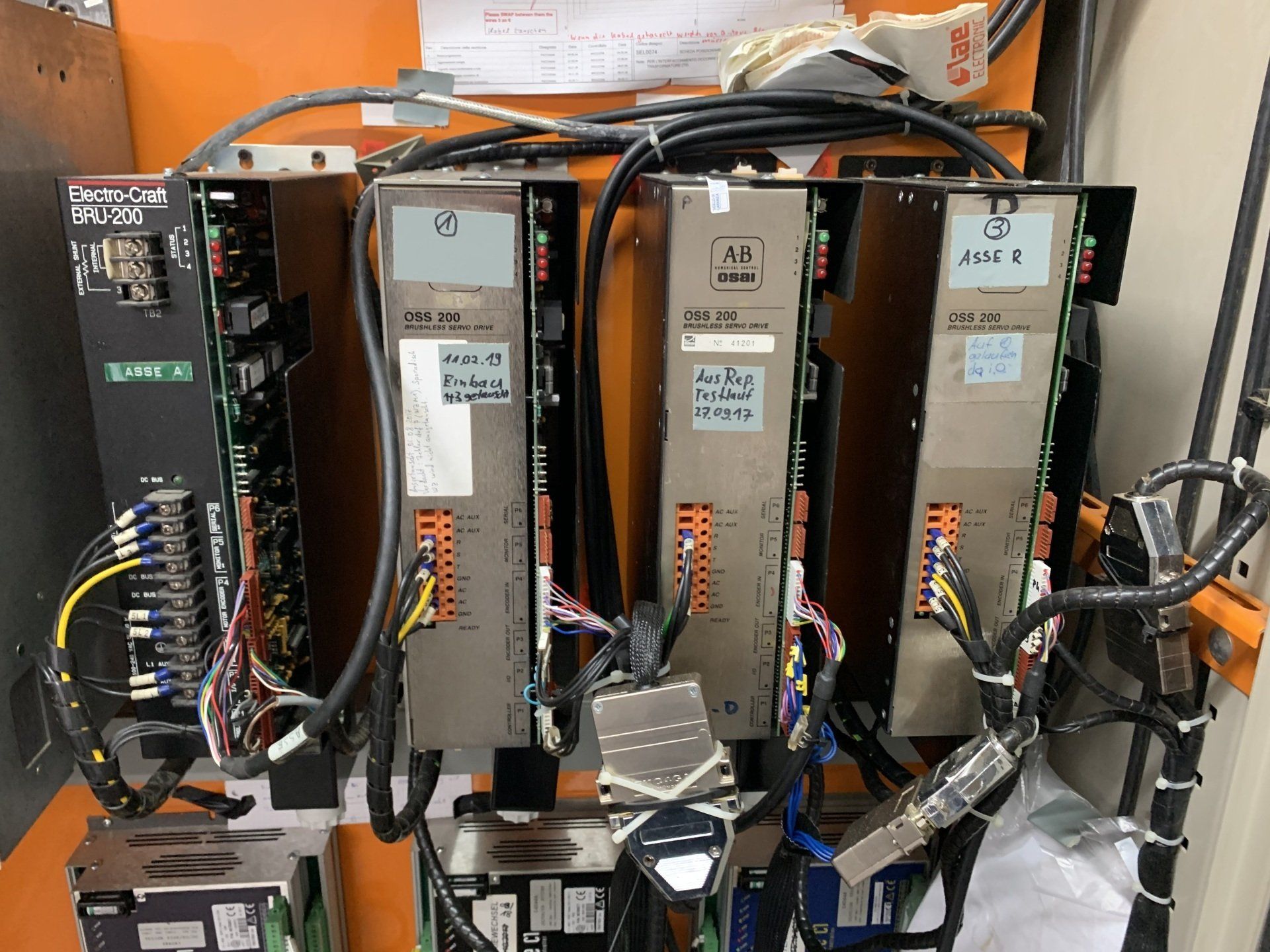

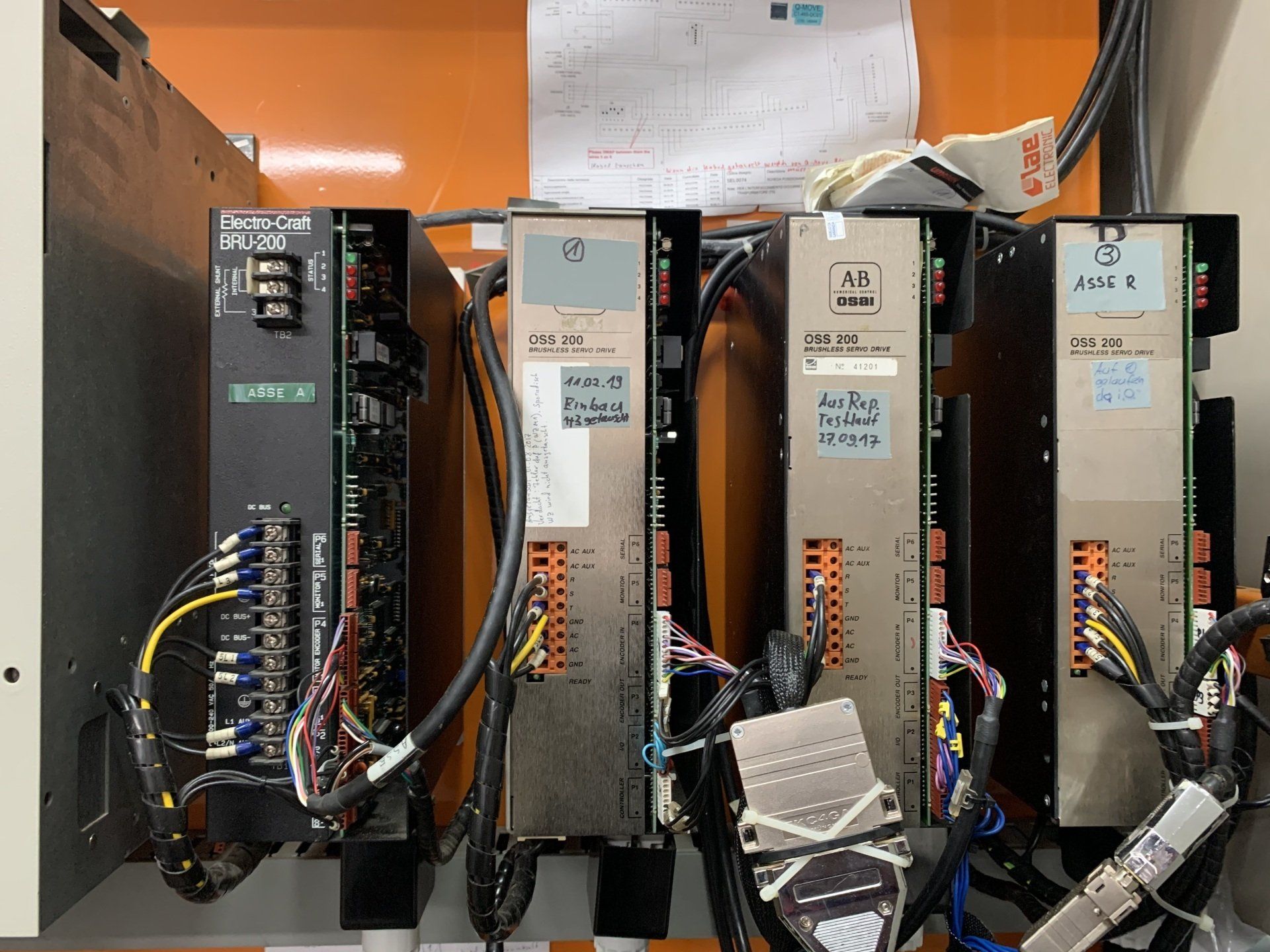

محورها توسط موتورهای بدون برس جابجا می شوند

کنترل های سروو از نوع Simodriive از زیمنس.

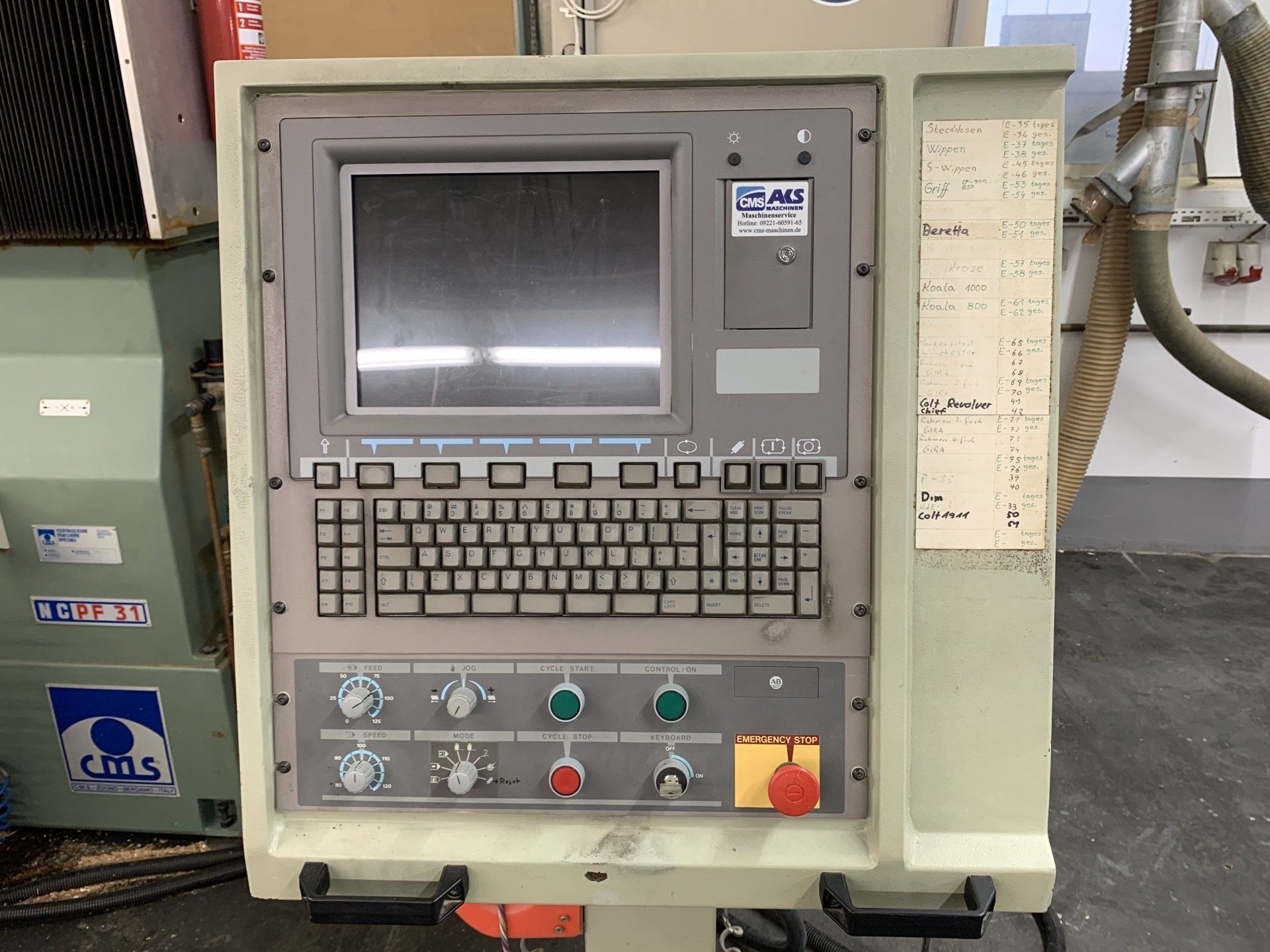

کنترل عددی CNC-OSAI AB ، نوع 8600 MC FAST در 90

ویژگی های کلیدی:

- کنترل مداوم CNC با ریز پردازنده ها برای مراکز کار ؛ سرعت اجرای برنامه بالا (FAST) ؛

با PLC یکپارچه

-سیستم تجمیعی متشکل از ::. واحد اصلی (رایانه)

- تابلو برق

-‐ حافظه با نیمه هادی ها با ظرفیت 512 کیلوبایت

- نمایش تمام اطلاعات کار (برنامه ها ، پیام ها ، تشخیص ها ، موقعیت ها و غیره و گزینه های بزرگ برای مدیریت چرخه های آزمون ،

نقاط مرجع ، نرخ خوراک و غیره

- نمایش گرافیکی برای آزمایش برنامه با محورهای ثابت

- درون یابی به صورت اختیاری در 5 محور

- 5 محور همزمان با درون یابی خطی

- 2 محور همزمان با درون یابی دایره ای 3 محور خطی

- شیب ورود و خروج: 0.001 میلی متر.

- داده های کنتور را ارائه دهید

- سیستم اندازه گیری: مبدل های افزایشی

- برنامه نویسی با مختصات قطبی

- برنامه نویسی پروفیل با جبران بردار دستگاه فرز یا شعاع ابزار

- چرخه های کنسرو استاندارد و چرخه های حفاری عمیق

- برنامه نویسی هندسی high nineau (GTL)

- برنامه نویسی پارامتری (همزمان با پردازش)

- از صفحه کلید (با امکان بهینه سازی بعدی)

- از رایانه با دو رابط جهانی RS 232 C (نسخه 24)

(ورودی / خروجی) و 20 میلی آمپر در حلقه جریان

- اتصال پروتکل نقطه به نقطه MINI-DNC برای انتقال نهایی

- جبران واکنش برای هر محور

• Adjustment v. خطای پیچ پیچ
• شتاب و کاهش سرعت کنترل شده در تمام محورها در

درون یابی دایره ای و تغذیه سریع

- 10 امتیاز صفر به صورت آزاد قابل برنامه ریزی است

• عملکرد آینه اطلاعات مسیر
• چرخش صفحه درون یابی
• چرخه اسکن
• محورهای تقسیم شده برای دروازه (محورهای مستقل / همزمان)
• روال ایمنی همیشه برای اندازه گیری مدار ، گرم شدن بیش از حد ، ولتاژ فعال می شود
• ذخیره سازی ، ضربه نهایی و مشخصات قطعه کار.
• کنترل عددی بر روی قاب موبایل نصب شده است
• کامپیوتر مجتمع
• هر پنج محور را می توان به صورت دستی بر روی کل سطح یک قطعه کار کنترل کرد. سپس داده ها به طور خودکار ثبت می شوند. یک مسیر دستی موقعیت هر محور را آسان می کند. رایانه شخصی می تواند این داده ها را ذخیره کرده و در صورت لزوم آن را به کنترل CNC هدایت کند یا از CNC دریافت کند
• ویژگی های اصلی PCAT 90
• ریز پردازنده INTEL 80286 ، پردازنده مشترک ریاضی INTEL 80287 - حافظه فعال 1044 Kb
• دیسک 3.5 "
• دیسک سخت 20 مگابایت
• مانیتور رنگی 1 در واگن برقی
• صفحه کلید کامل (96 کلید)
• سیستم عامل MS-DOS
• آموزش برای همه محورها

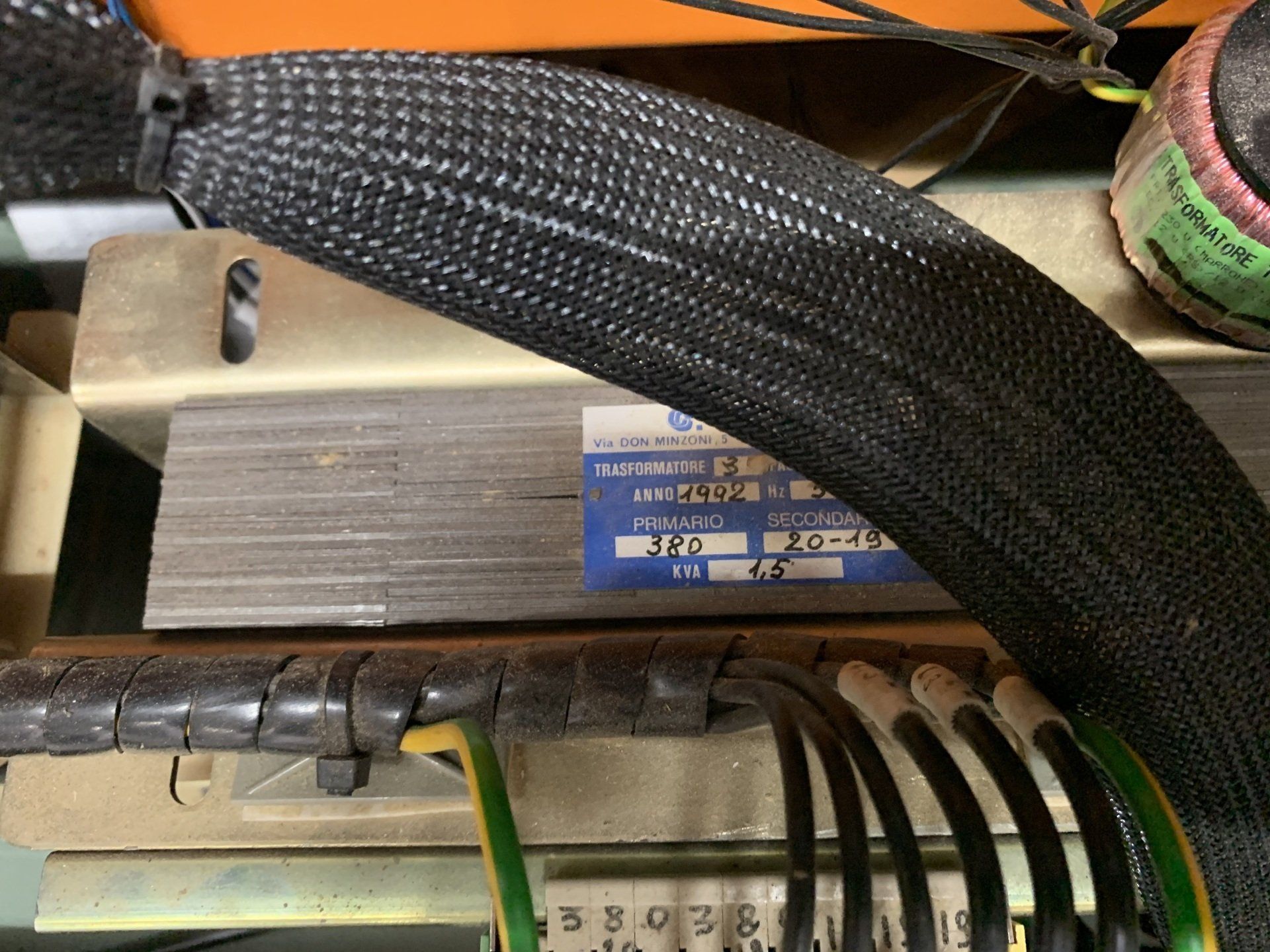

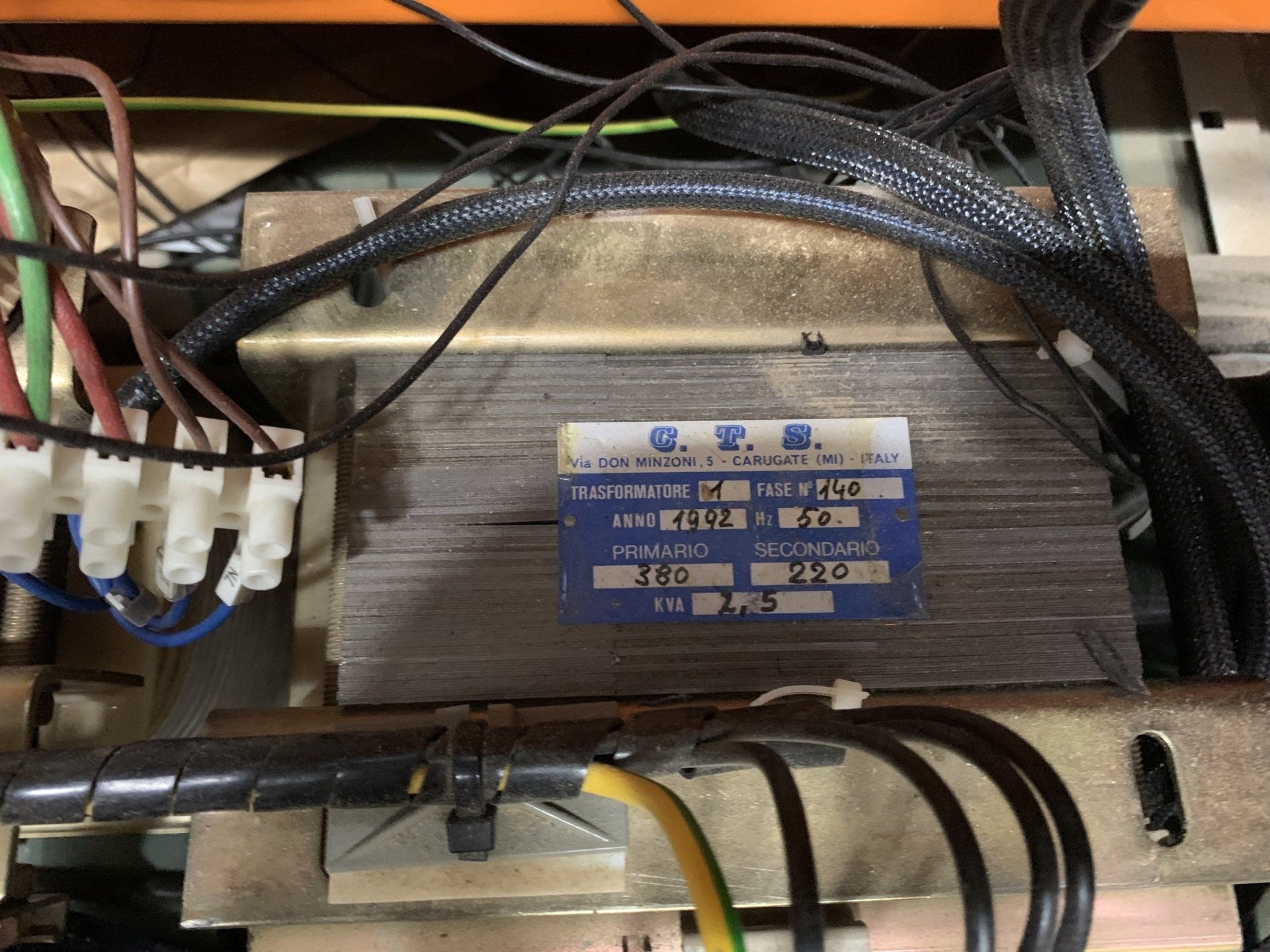

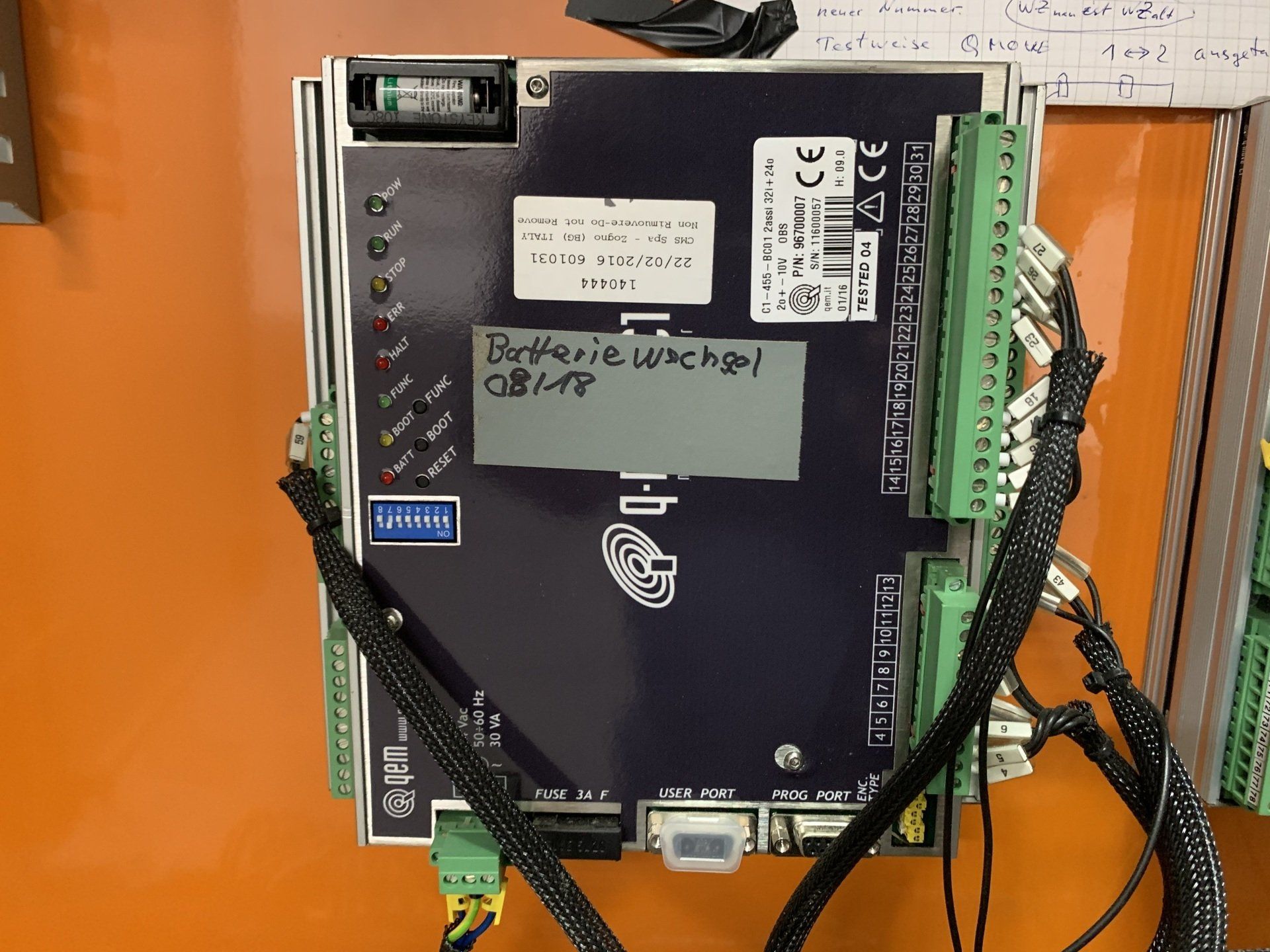

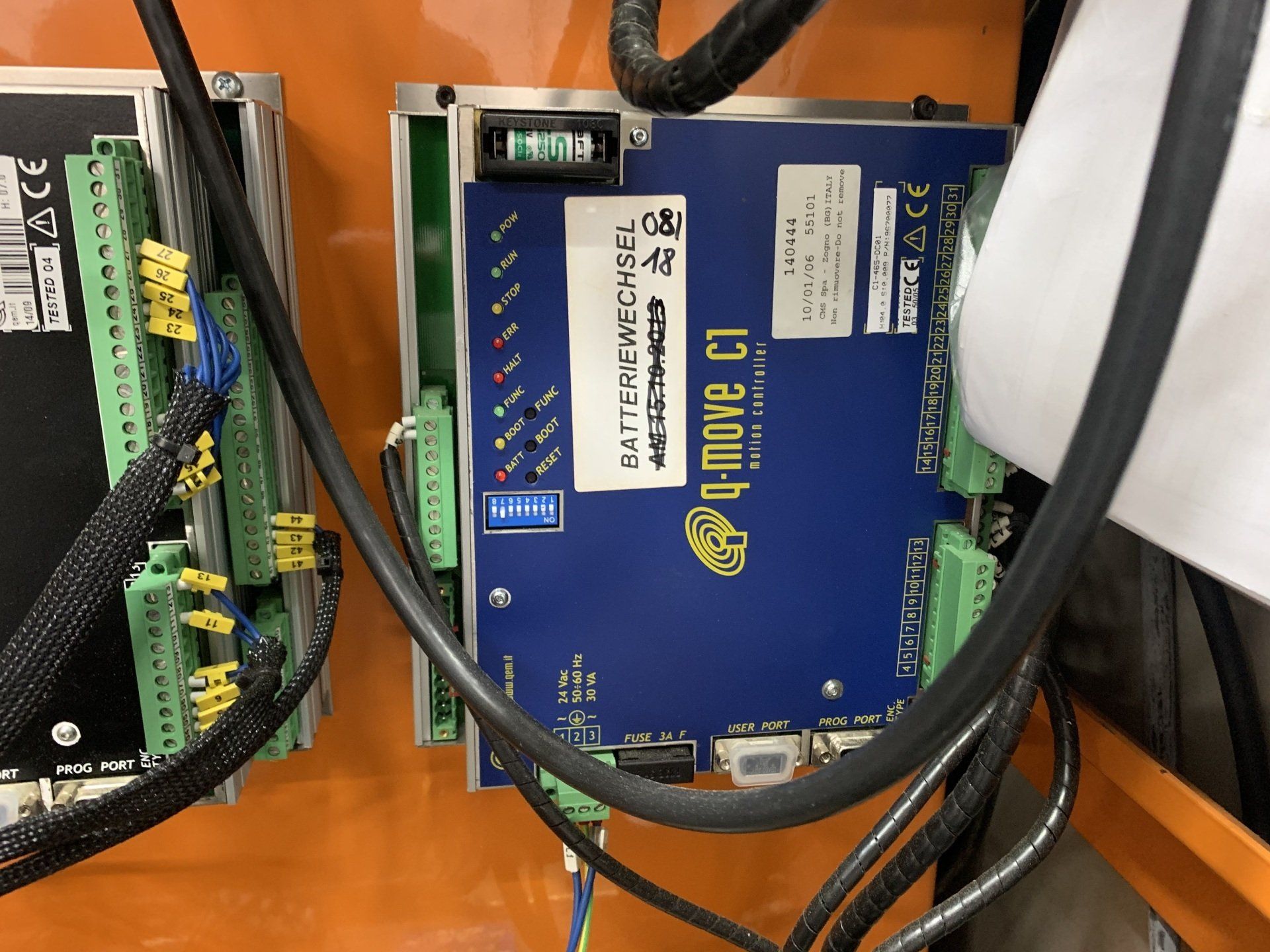

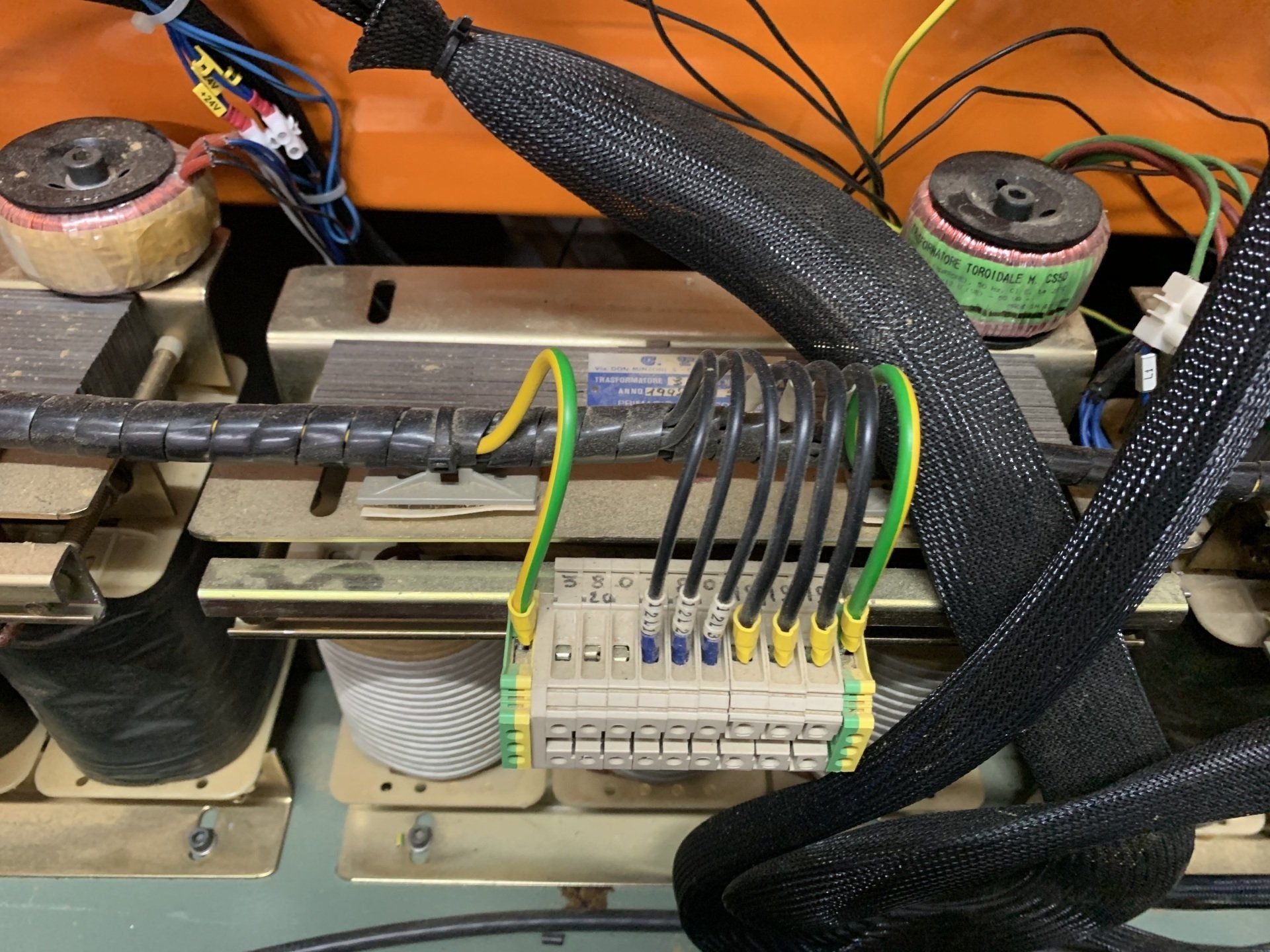

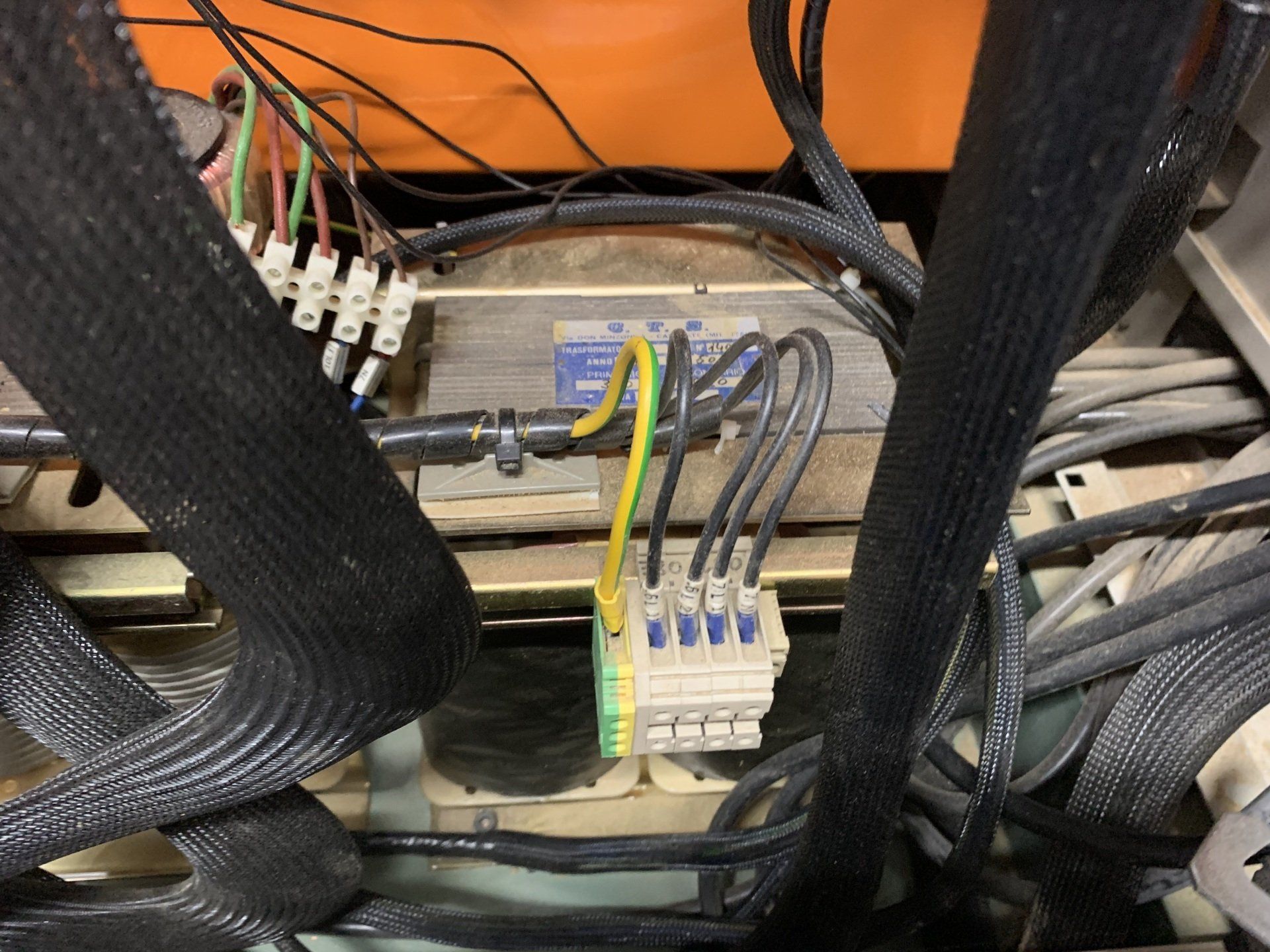

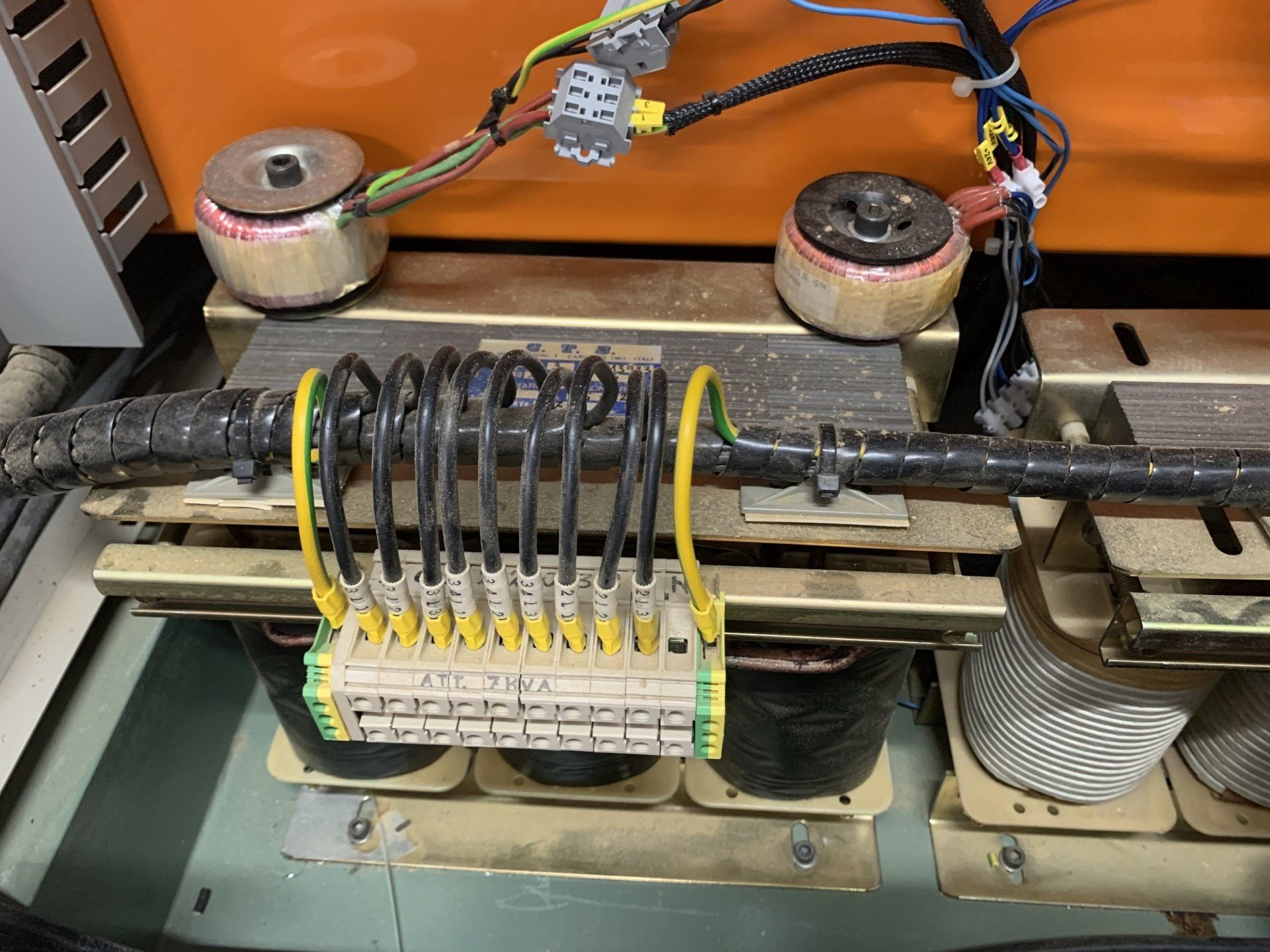

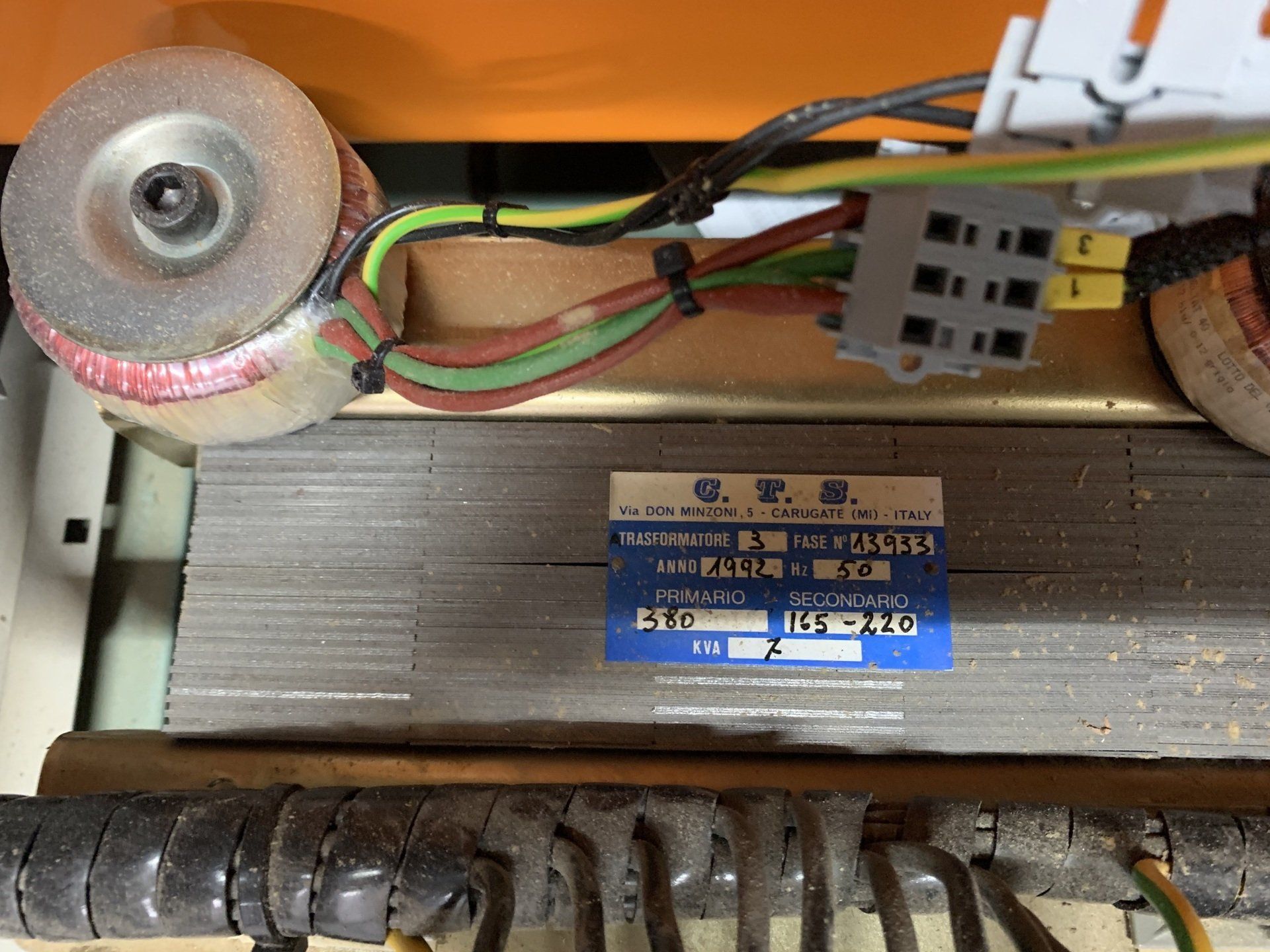

کابینت سوئیچ ضد گرد و غبار جداگانه با تهویه مطبوع برای محدود کردن دمای داخلی تا حدود 35 درجه. کلیه اجزای الکتریکی و الکترونیکی کنترل دستگاه در این کابینت نصب شده است که در سمت راست دستگاه قرار دارد.

درجه حفاظت :: IP5

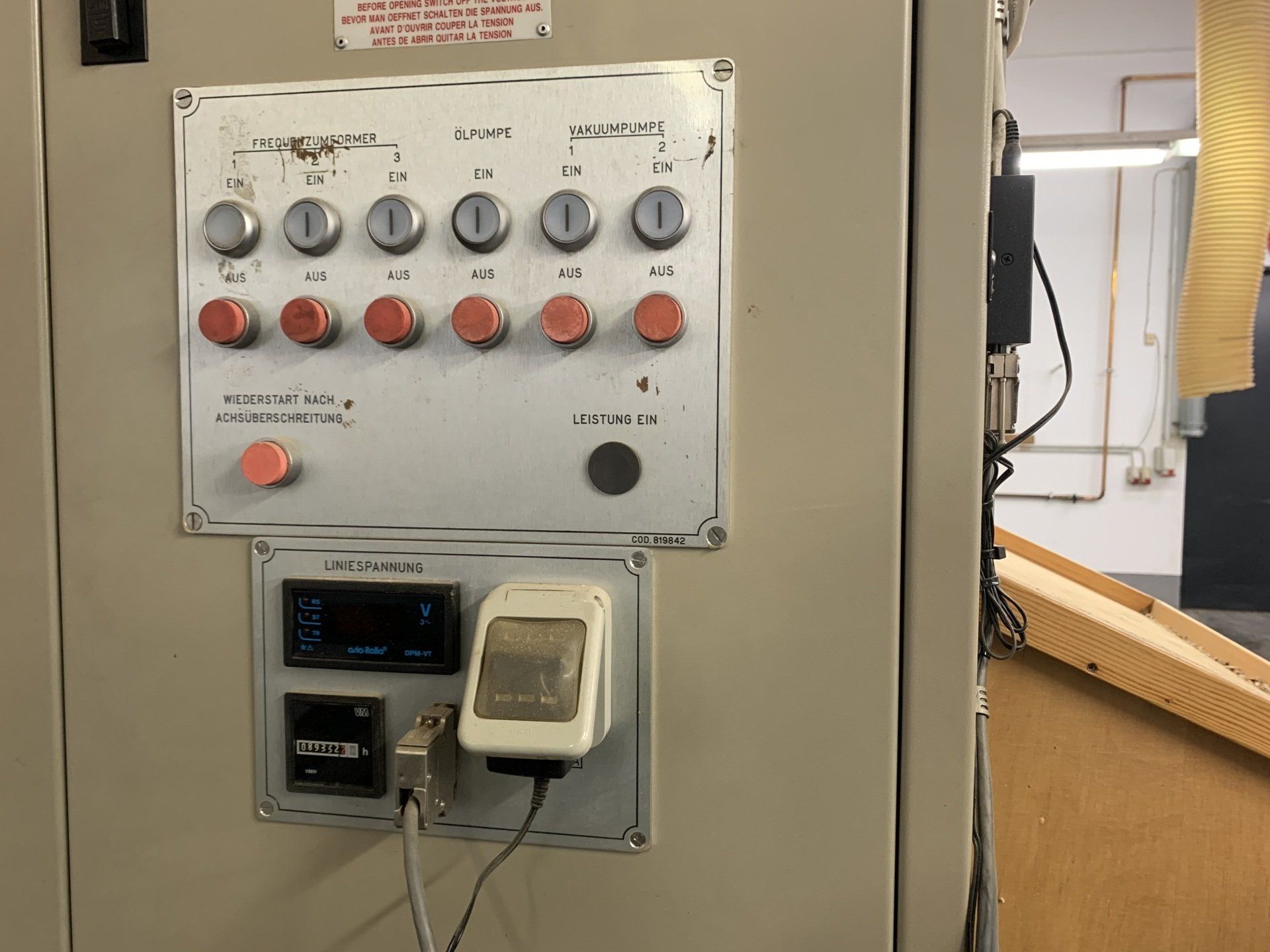

شمارنده ساعات کار اضافی زیر در کابینت کنترل ارائه شده است:

- پمپ خلاuum 1

به دکمه فشار کابینت کنترل برق متصل شده است

- پمپ خلاuum 2

- واحد فرز 3 قطعه ، برای هر موتور به طور جداگانه (متصل به برنامه

3 تکه؛ واحدهای ماشینکاری با اسپیندل الکتریکی مخصوص با شافت محکم نصب شده بر روی دو جفت یاتاقان از پیش بارگیری شده ، که برای سرعت و خروجی بالا مناسب هستند ، کامل می شوند.

اسپیندل های برقی از ساختار جمع و جور ، تمام قسمتهای جداگانه زمین و قطعات چرخان نیز به صورت پویا متعادل هستند.

قدرت دوک برقی: 8 کیلووات و 18000 دور در دقیقه. (گشتاور ثابت)

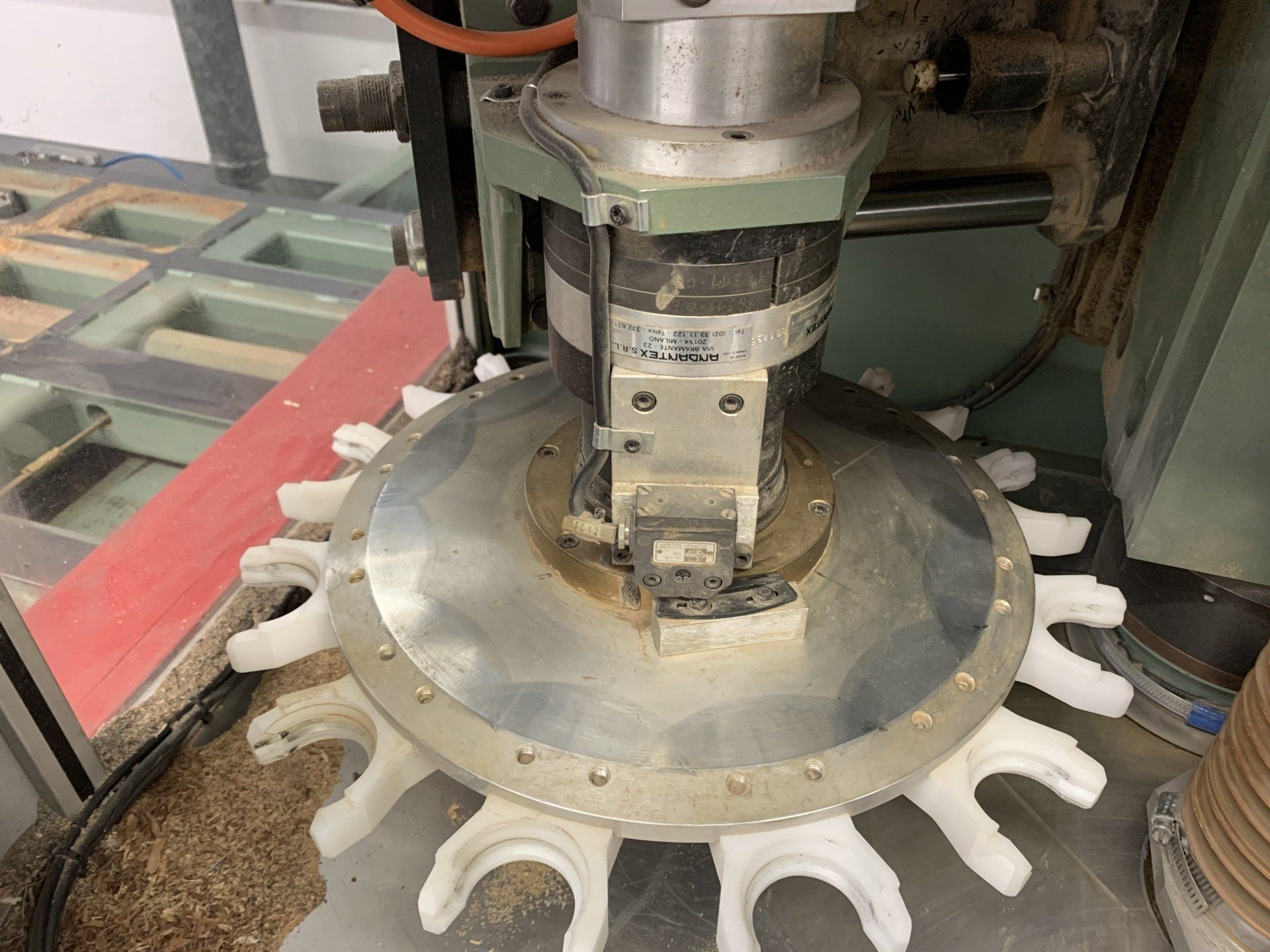

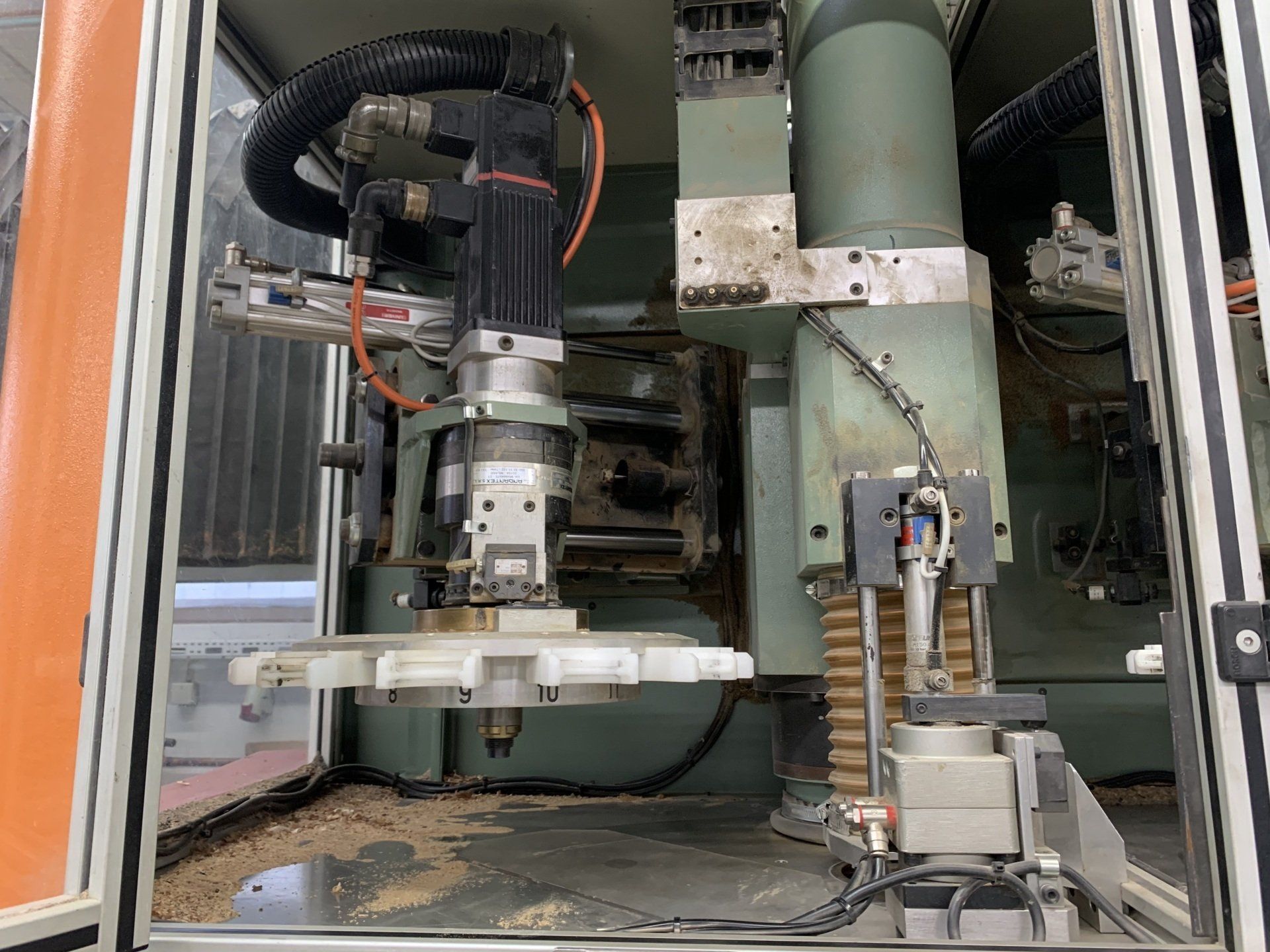

واحدها با یک دستگاه تغییر خودکار ابزار با 12 ایستگاه ، که در اسلاید خود به کنار واحد متصل هستند ، کامل می شوند. چرخش نگهدارنده ابزار توسط CNC کنترل می شود.

سنج نگهدارنده ابزار ISO 30 برای ابزارهایی با ساقه استوانه ای با حداکثر قطر 25 میلی متر.

مجله ابزار با محافظ پوشانده شده است تا از گرد و غبار و تراشه محافظت کند.

با این کار حفاظت از واحد هم در حین کار و هم در زمان استفاده از آن تضمین می شود.

فاصله ثابت بین واحدها: 750 میلی متر.

تمام الکتروسیکل ها می توانند توسط CNC کنترل شوند ، در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت بچرخند

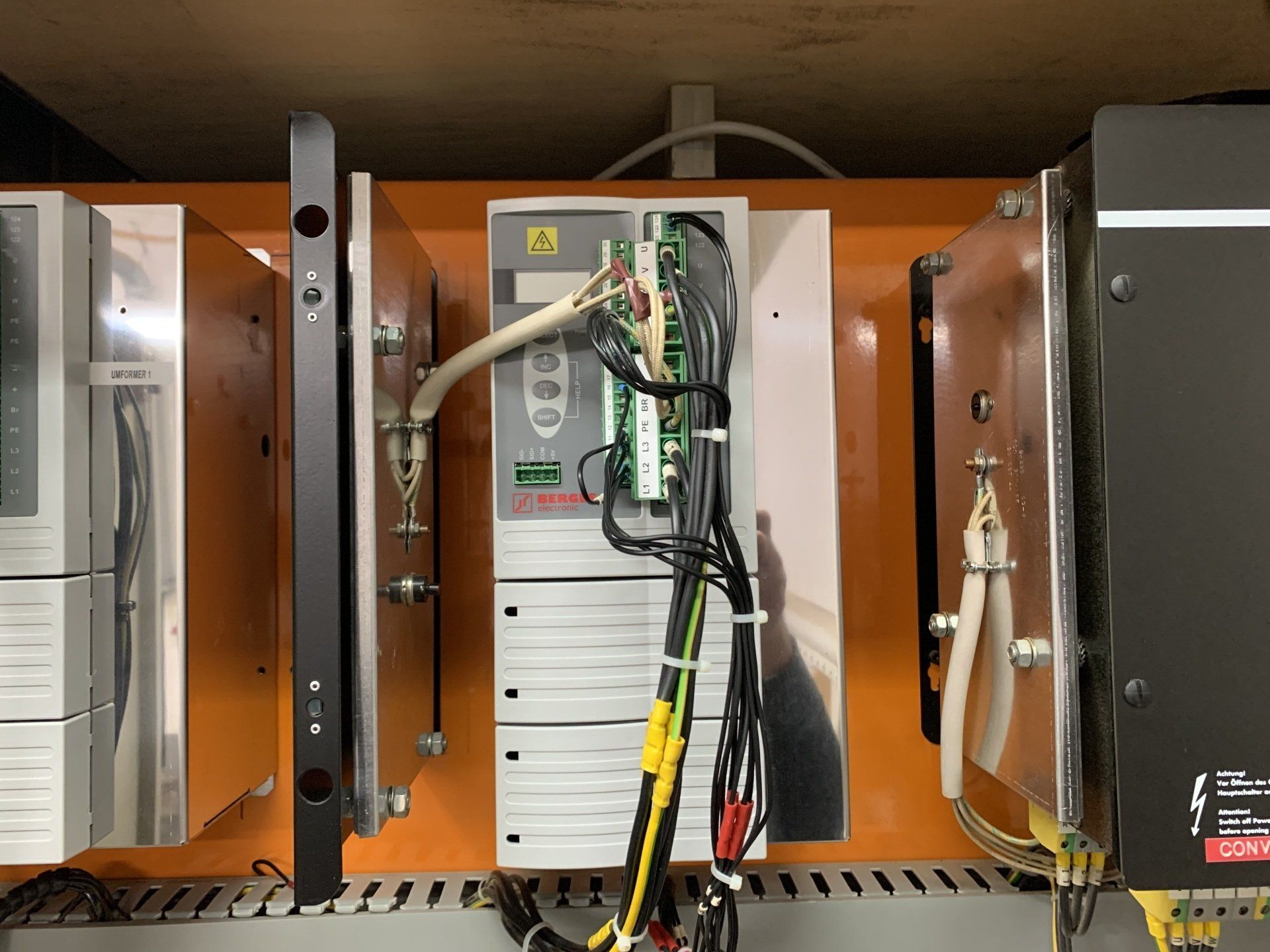

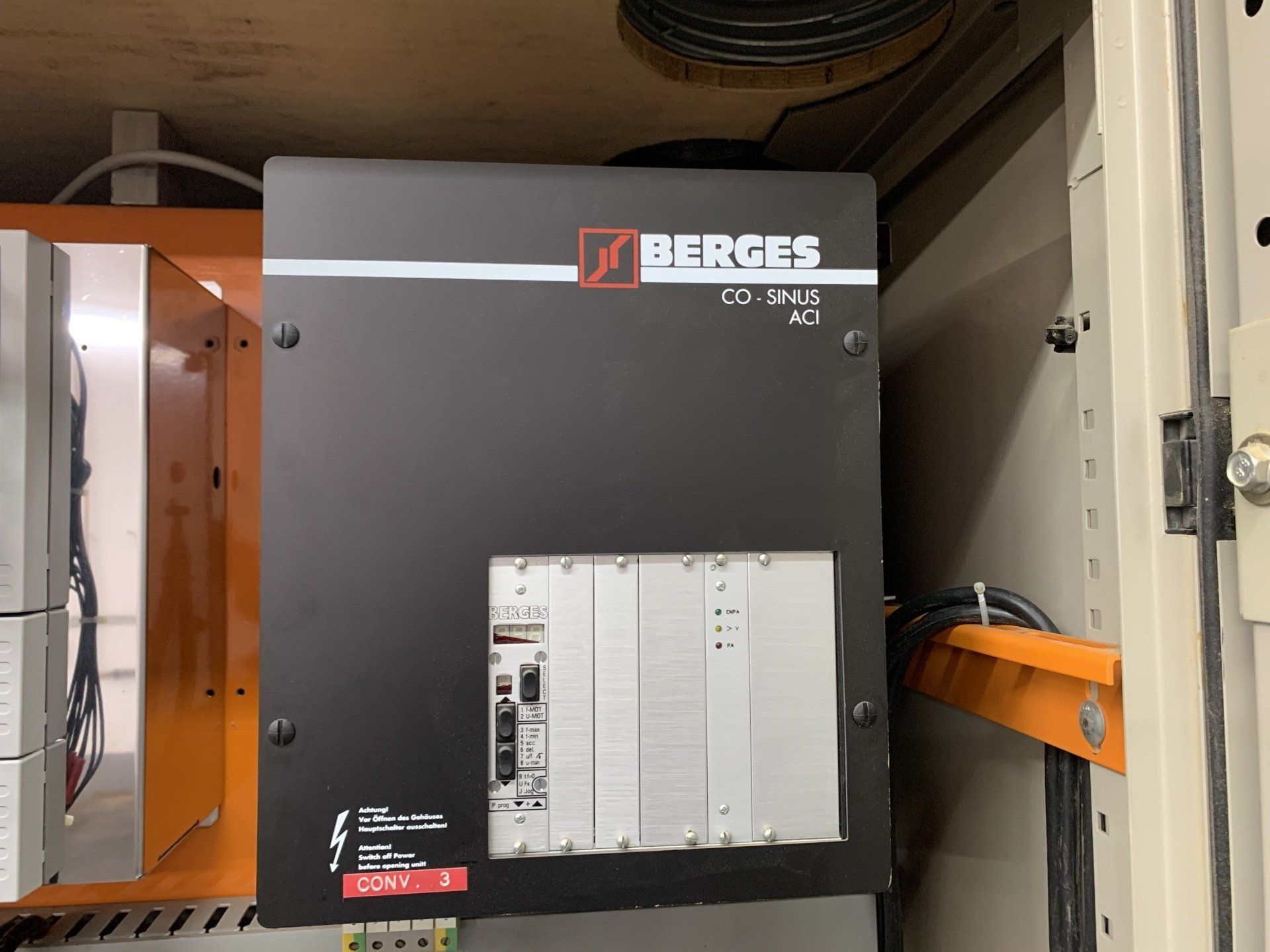

3 مبدل فرکانس ایستا با سرعت قابل برنامه ریزی آزاد بین 1000 تا 18000 دور با ترمز موتور و همچنین امکان برگشت جهت سرعت. توان 11 کیلووات در هر قطعه

دستگاه بستن کنترل شده توسط یک محور NC (محور 4) برای مسدود کردن حداکثر سه قسمت. دستگاه به یک صفحه آلومینیومی متصل است و می تواند در صورت لزوم بر روی جدول پردازش سمت چپ قرار گیرد. فاصله بین قطعات مربوط به فاصله بین واحدها طول قطعه کار: 200-1000 میلی متر است

روغن کاری کاملاً اتوماتیک مرکزی با تزریق اجباری برای روانکاری اسلاید ، همراه با فشار و کنترل حداقل سطح در

کانتینر

پمپ خلا Double دوتایی ، هر 140 سی بی ام

قیمت جدید دستگاه در زمان تحویل 345،000.00 یورو

(اطلاعات فنی قابل تغییر است ، زیرا اطلاعات ارائه شده توسط سازنده)
