Renishaw MP 11 Messtaster

Renishaw MP 11 Messtaster

Der Renishaw MP 11 ist ein verdrahteter Messtaster, der speziell für CNC-Werkzeugmaschinen mit manuellem Werkzeugwechsel entwickelt wurde. Dieser Taster ermöglicht signifikante Produktivitätssteigerungen durch schnelle und präzise Werkstückeinrichtung und Inspektion direkt an der Maschine.

Technische Daten:

• Messrichtungen: ±X, ±Y, +Z
• Unidirektionale Wiederholgenauigkeit: 1,0 µm (40 µin) bei einer Testgeschwindigkeit von 1000 mm/min (3,28 ft/min) mit einem 50 mm (1,97 in) langen Stylus.
• Stylus-Auslösekraft:
  • X und Y Richtungen: 0,50 bis 1,5 N (50 bis 150 gf, 1,76 bis 5,29 ozf)
  • Z Richtung: 1,8 bis 7,0 N (180 bis 700 gf, 6,35 bis 24,69 ozf)
• Stylus-Überlauf (maximale Abweichung):
  • X/Y: ±17,5°
  • Z: 8 mm (0,31 in)
• Stylus-Längen:
  • Standard: 50 mm (1,96 in)
  • Optional: Andere Längen verfügbar bis 75 mm (2,95 in)

Funktionen:

1. Direkte Signalübertragung zur CNC-Maschinensteuerung:
   • Ein Interface-Einheit ist im Tasterkopf integriert und verarbeitet Signale zwischen dem Taster und der Maschinensteuerung. Die Signale werden über ein Spiralkabel übertragen.
2. Visuelle Anzeige des Tasterstatus:
   • Eine beleuchtete LED erlischt, sobald der Taster das Werkstück berührt.
3. Externe Stylus-Federdruckeinstellung:
   • Ermöglicht eine einfache und schnelle Anpassung, besonders nützlich bei Verwendung schwerer Styluskombinationen.
4. Stylus-Zentrierung:
   • Einstellschrauben im Schaft ermöglichen die Ausrichtung des Stylus mit der Spindelmittelachse.
5. Flexible Montage:
   • Kann wie jedes andere Werkzeug im System montiert werden. Renishaw bietet eine Vielzahl von Schäften an, die modifiziert sind, um den MP 11 Taster aufzunehmen.

Sicherheits- und Bedienungshinweise:

• Spindeldrehungssperre:
  • Es wird empfohlen, eine fehlersichere Spindeldrehungssperre in das System zu integrieren, um sicherzustellen, dass die Spindelrotation automatisch verhindert wird, wenn der Taster in Gebrauch ist.
• Schutz und Aufbewahrung:
  • Ein spezieller Aufbewahrungskasten schützt den Taster, wenn er nicht in Gebrauch ist.

Anwendungsbereiche:

• Komponenteneinrichtung:
  • Reduziert die Maschinenstillstandszeiten durch automatische Vorrichtungsausrichtung und Teileeinrichtung.
• Inspektion:
  • Ermöglicht In-Zyklus-Messungen und Erstteilprüfungen mit automatischer Korrektur der Offsetwerte.
• Werkzeugeinrichtung und -brucherkennung:
  • Präzise Messung der Werkzeuglänge und -durchmesser sowie Erkennung von Werkzeugbrüchen während des Zyklus.

Zustand und Lieferumfang:

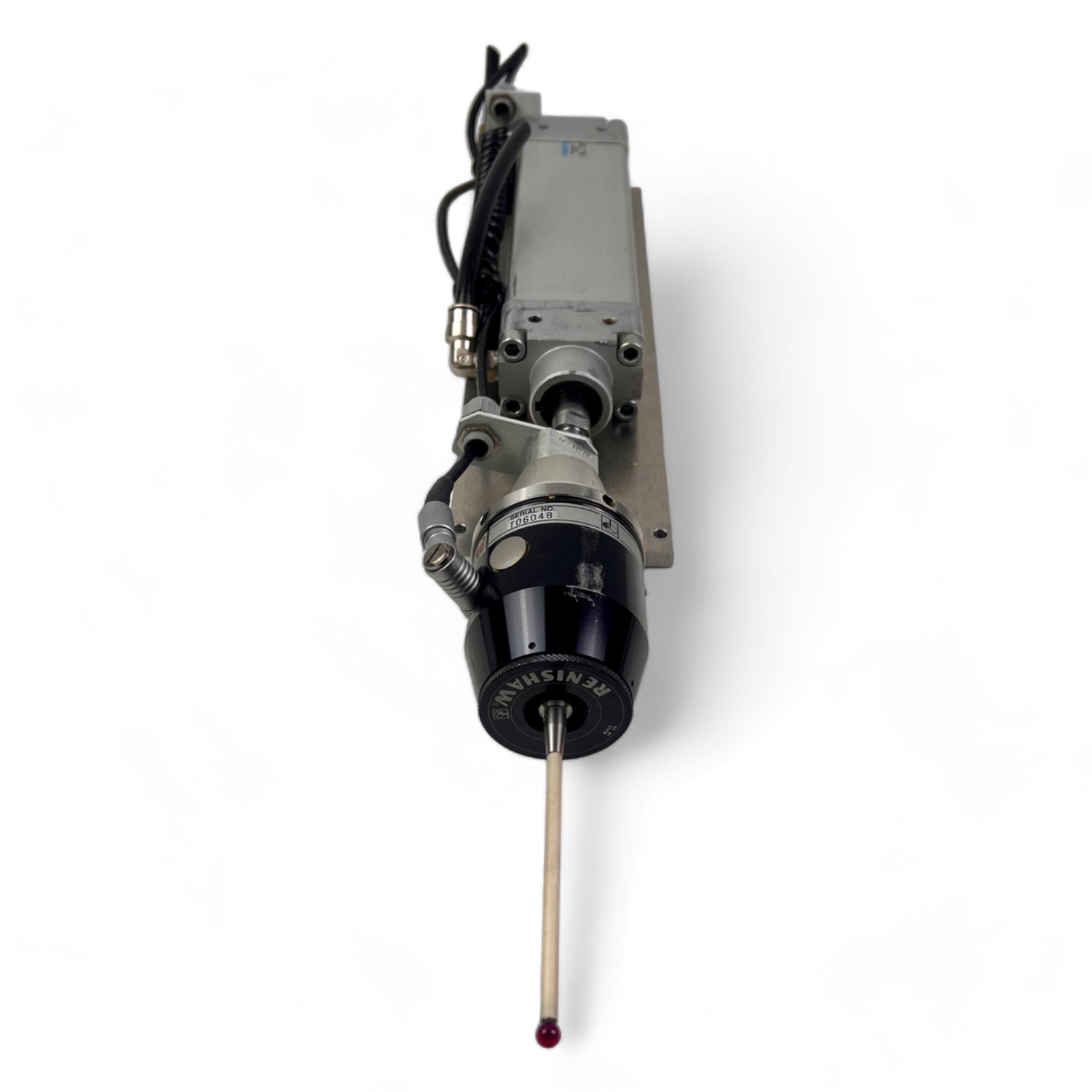

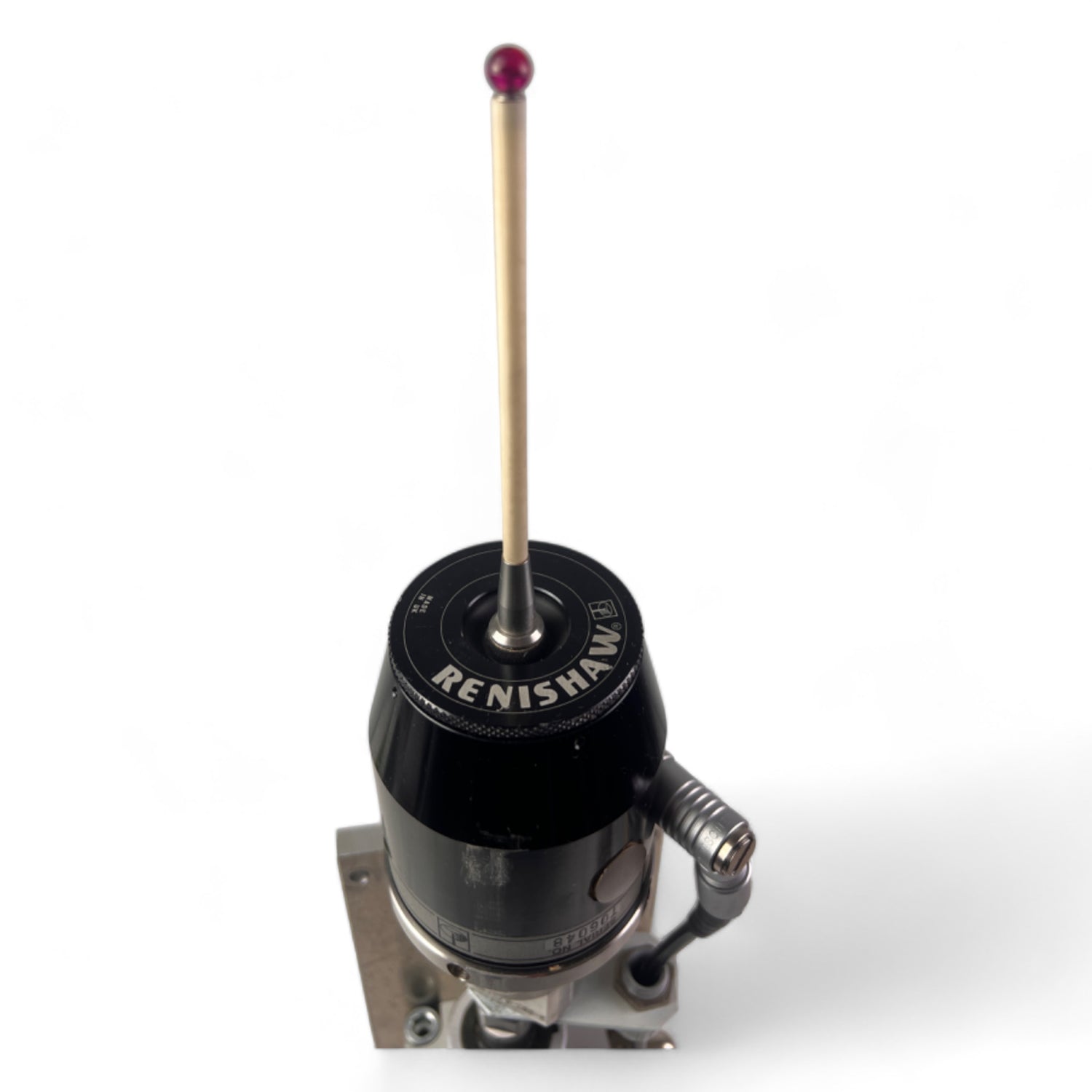

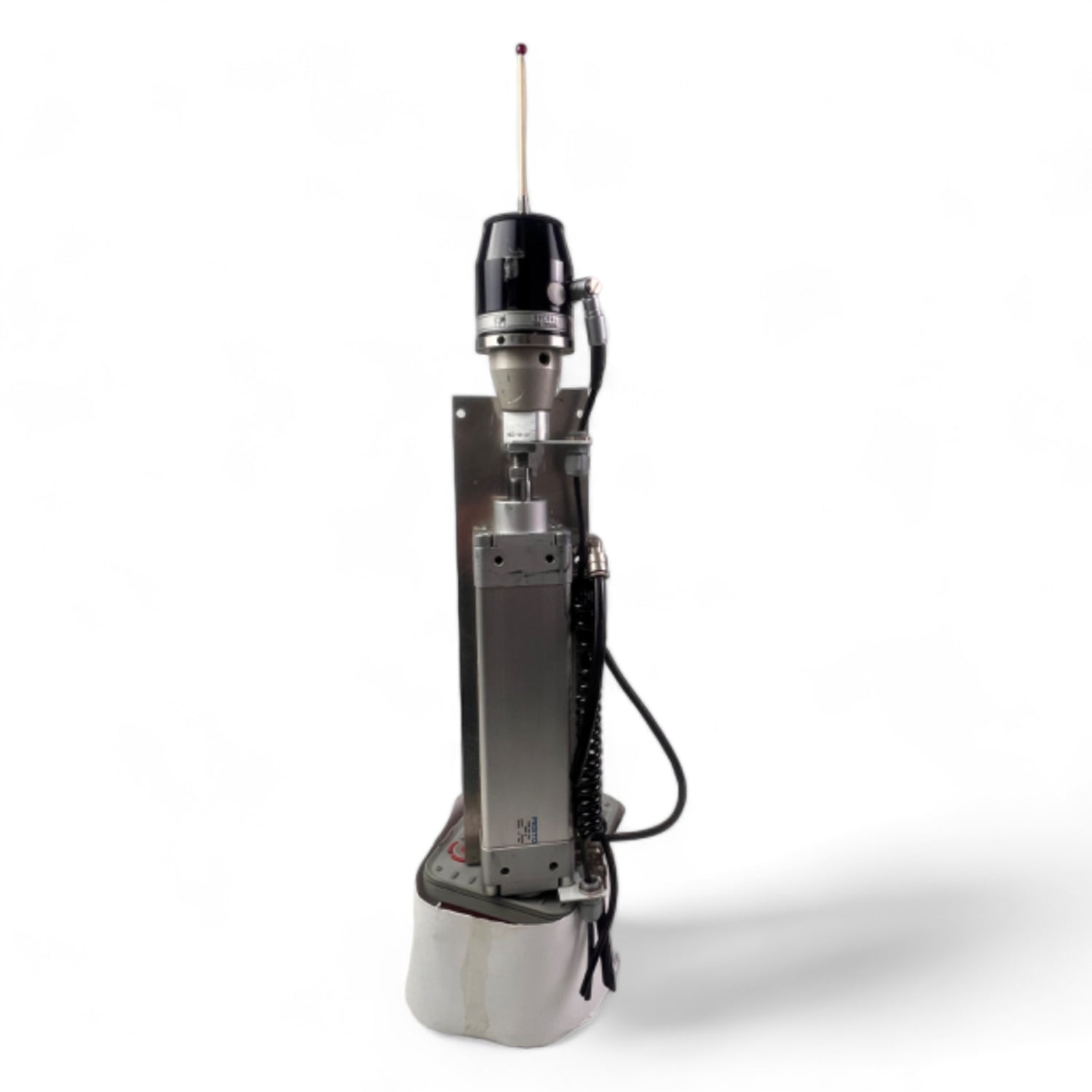

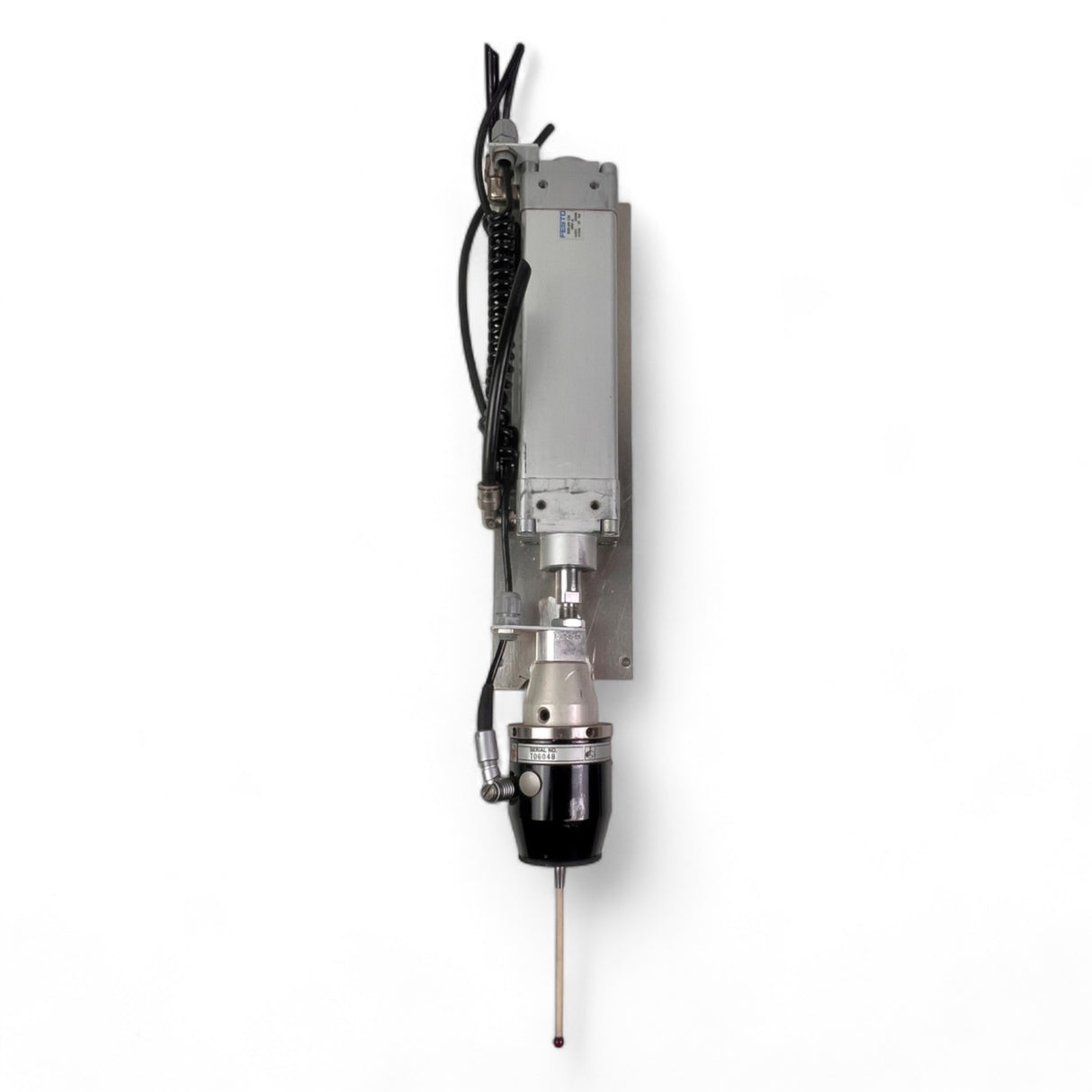

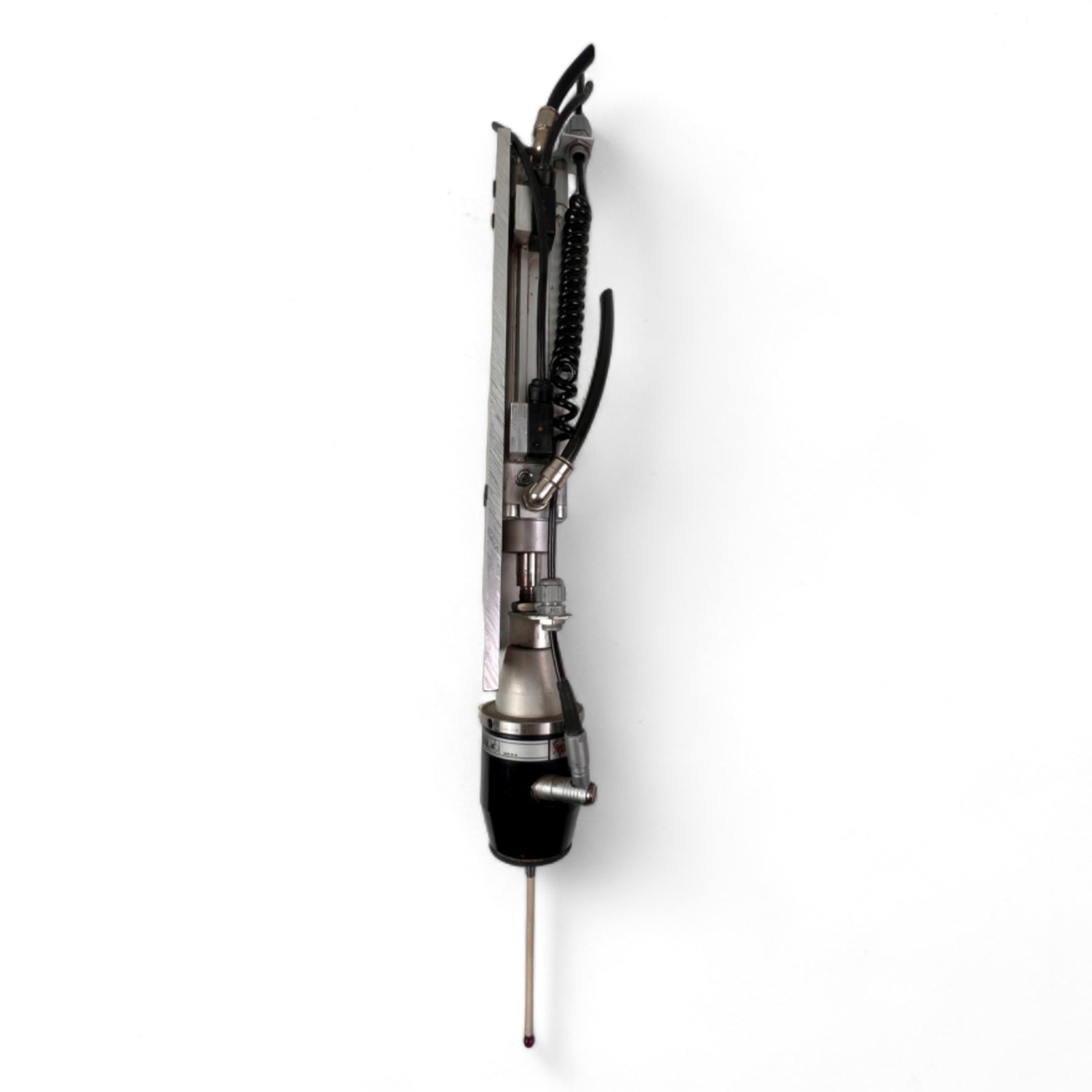

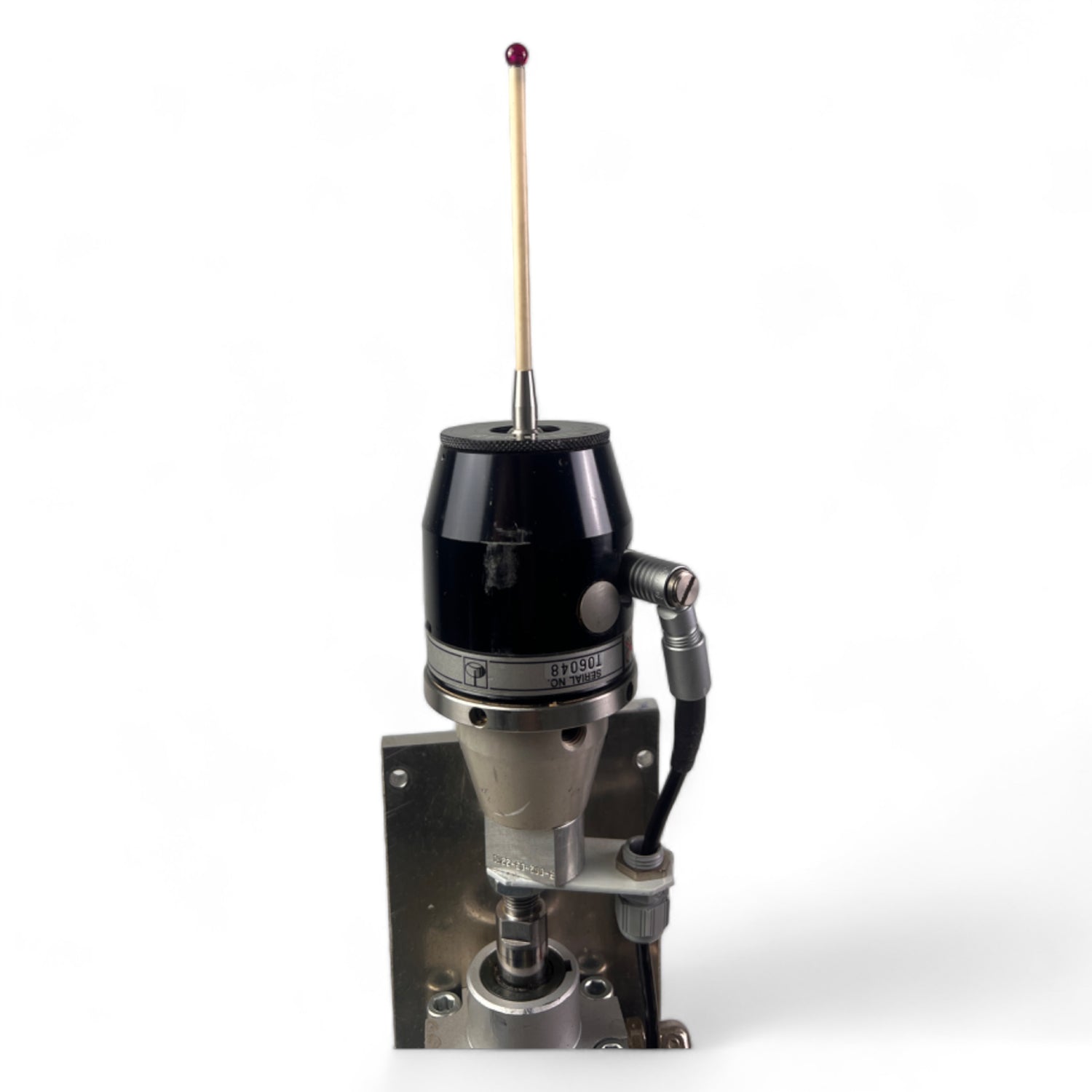

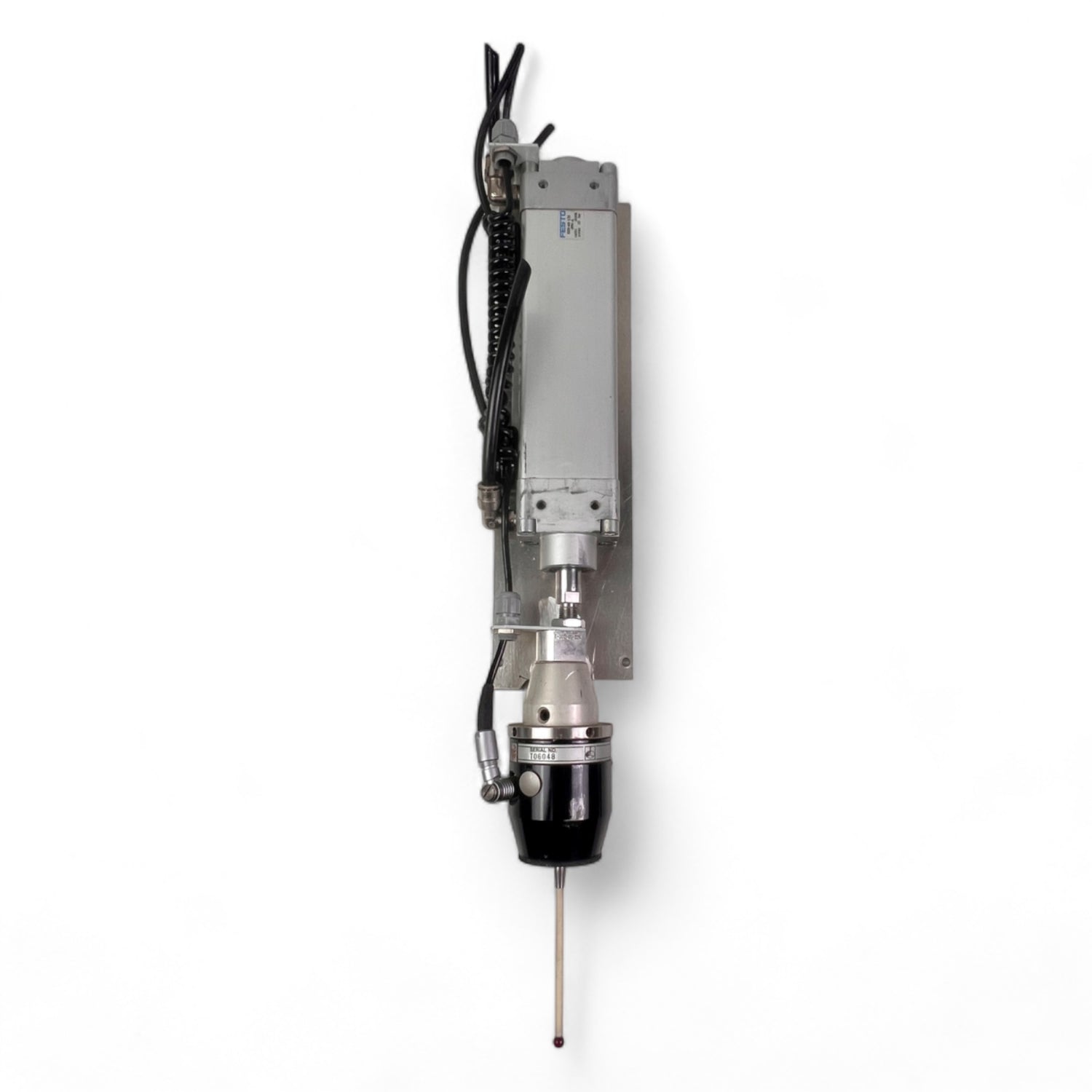

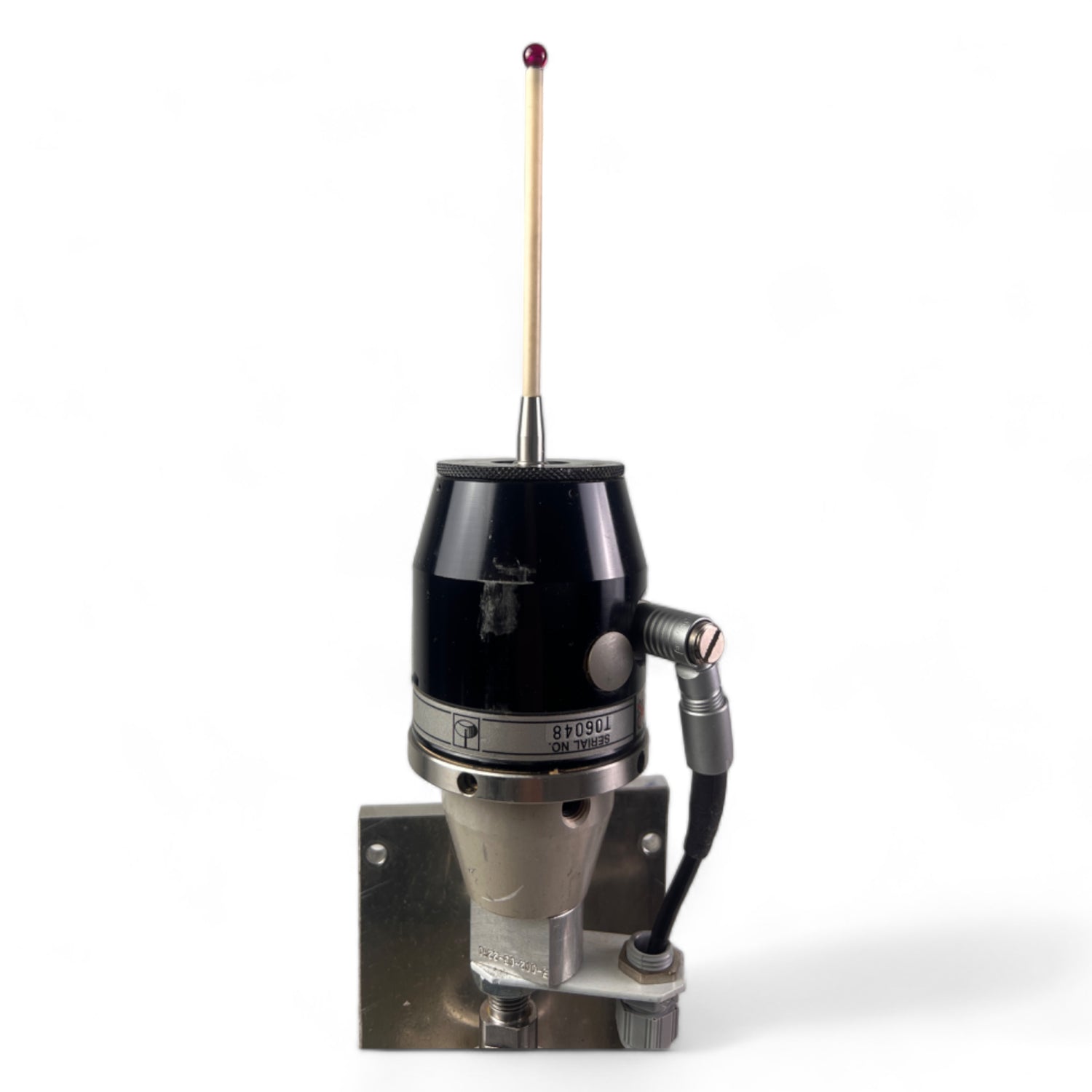

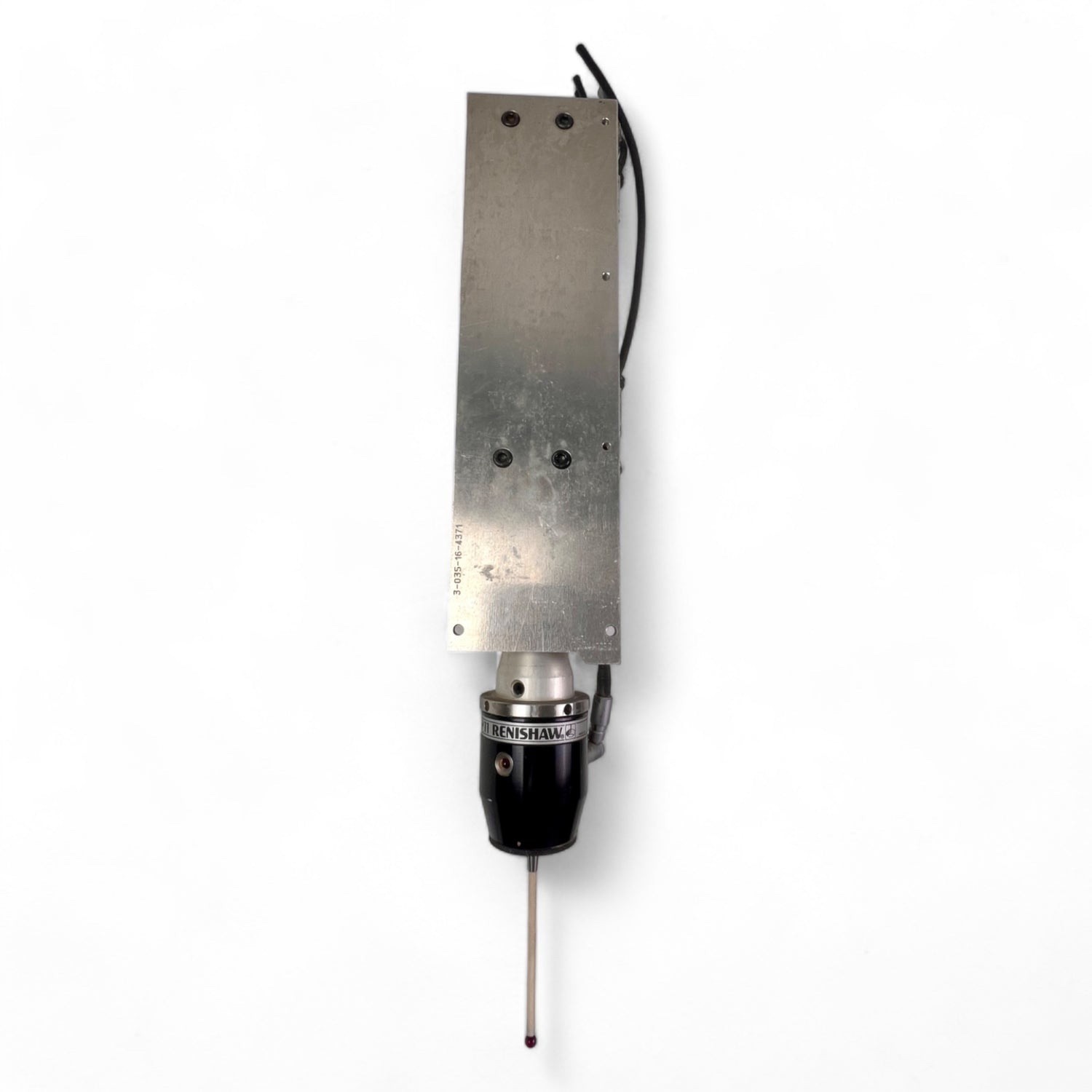

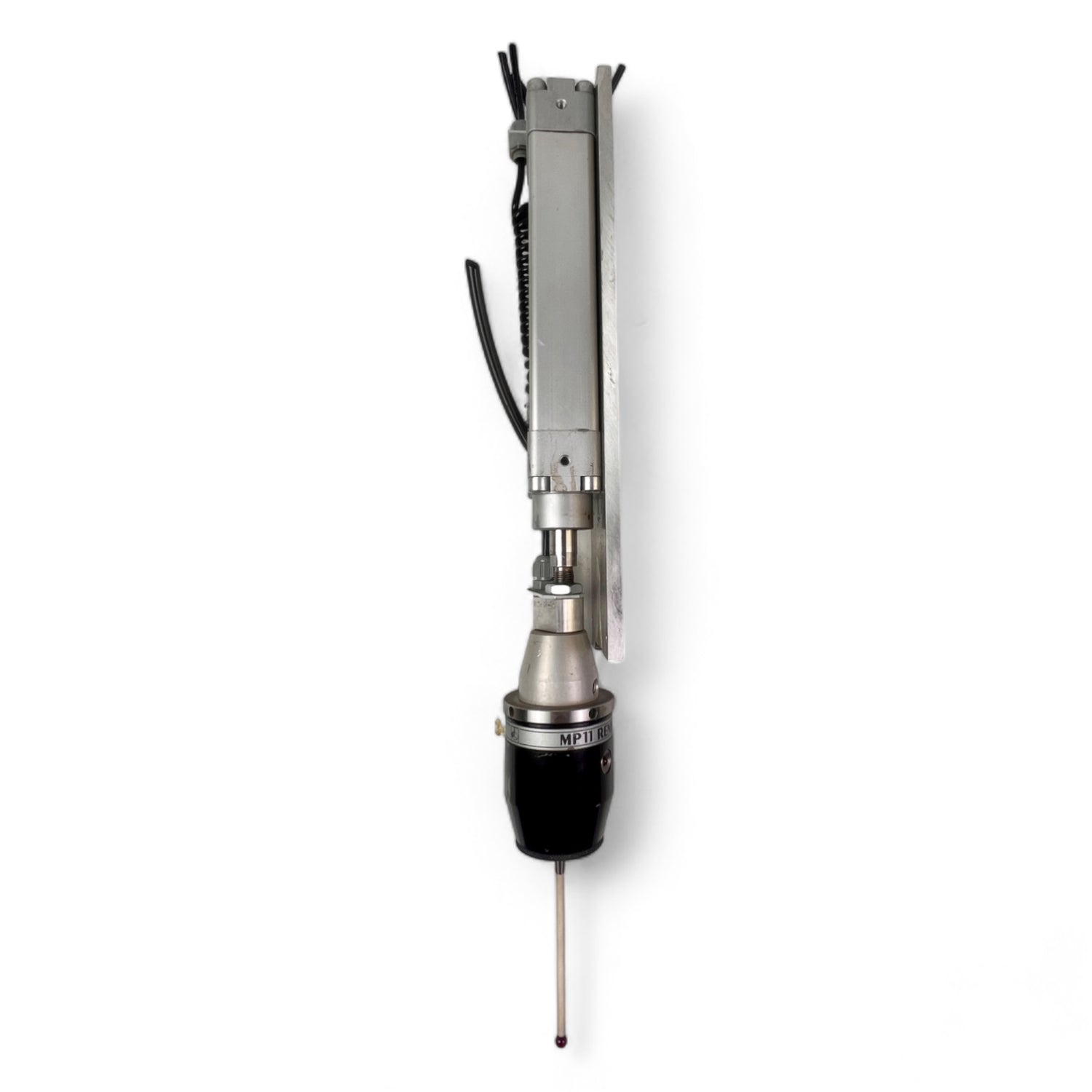

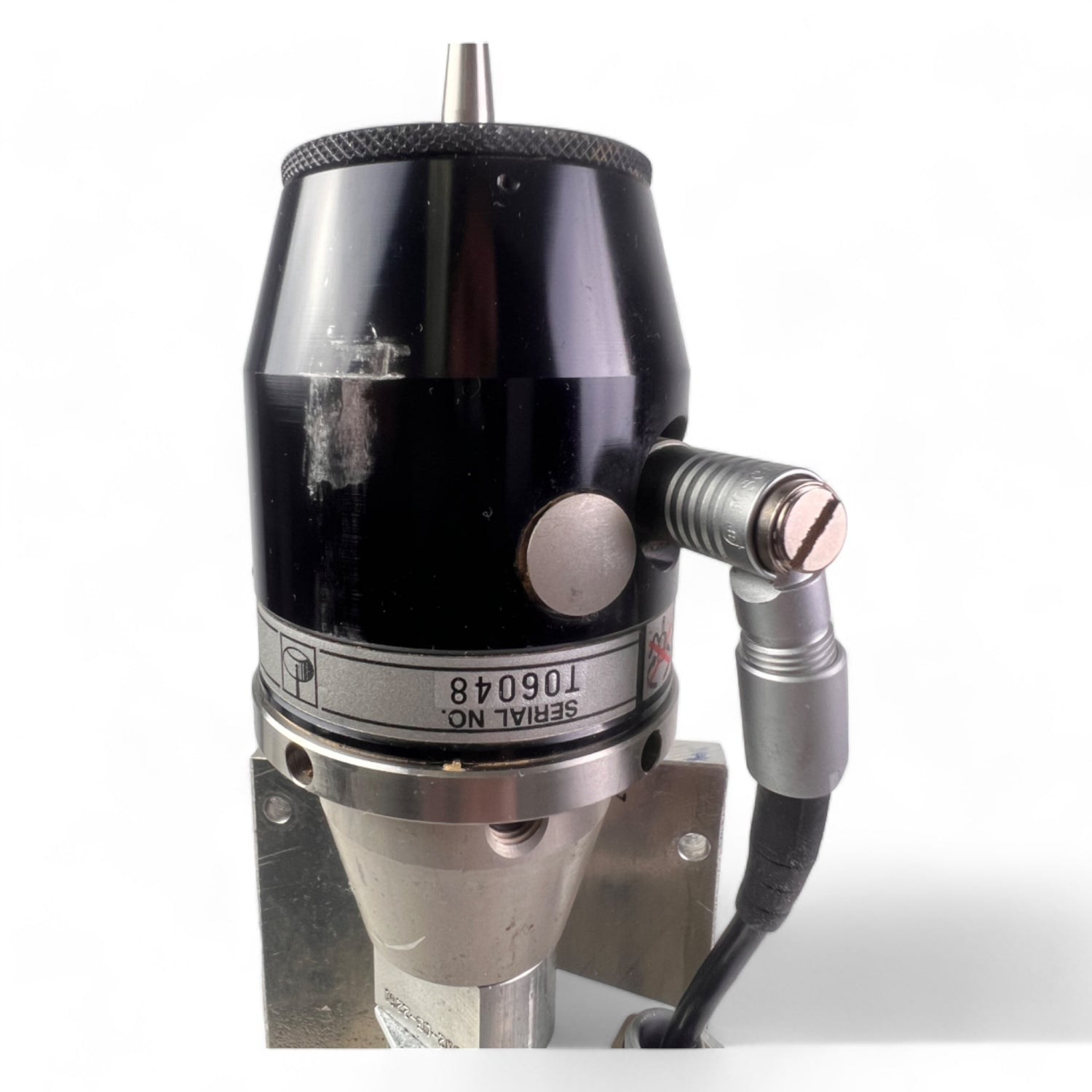

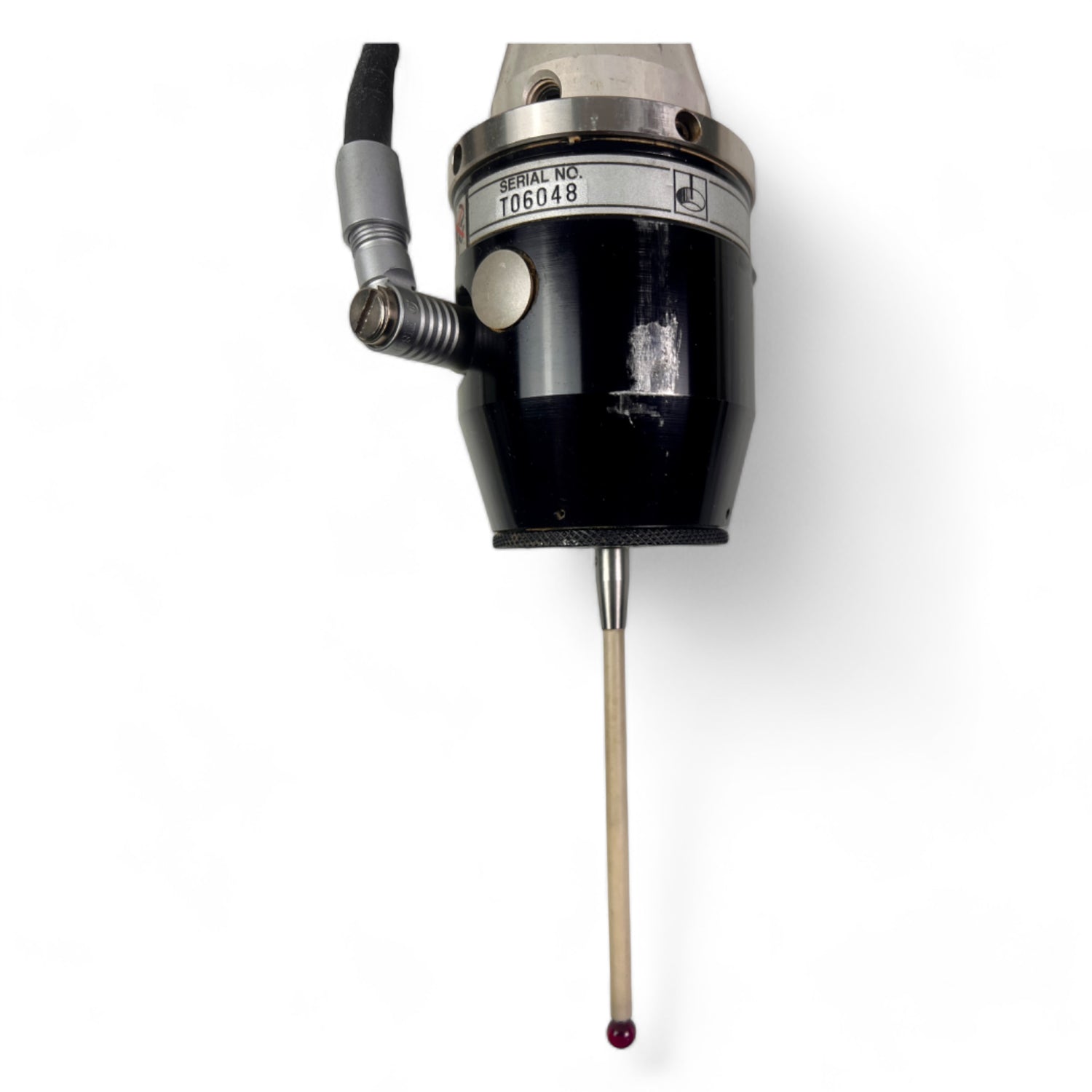

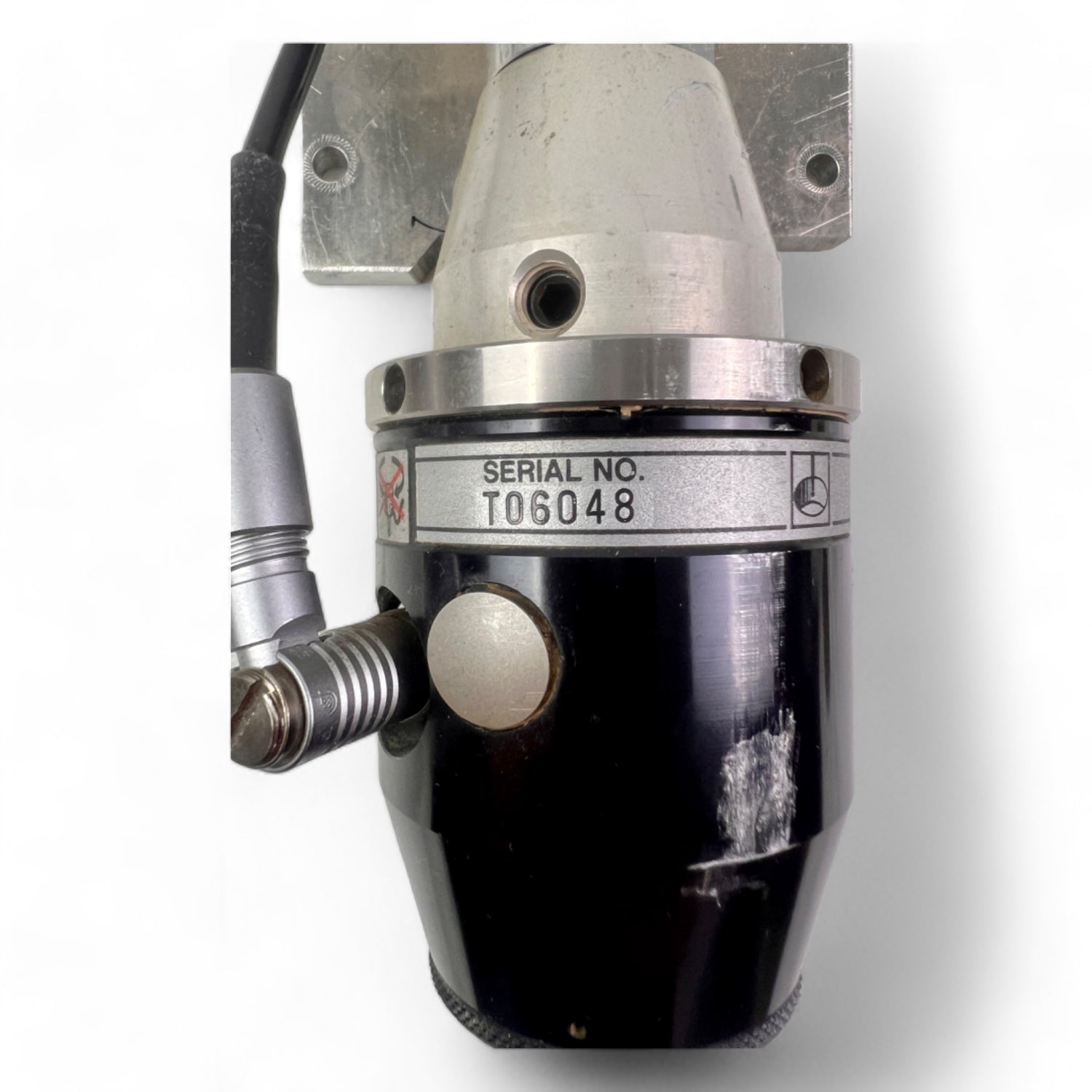

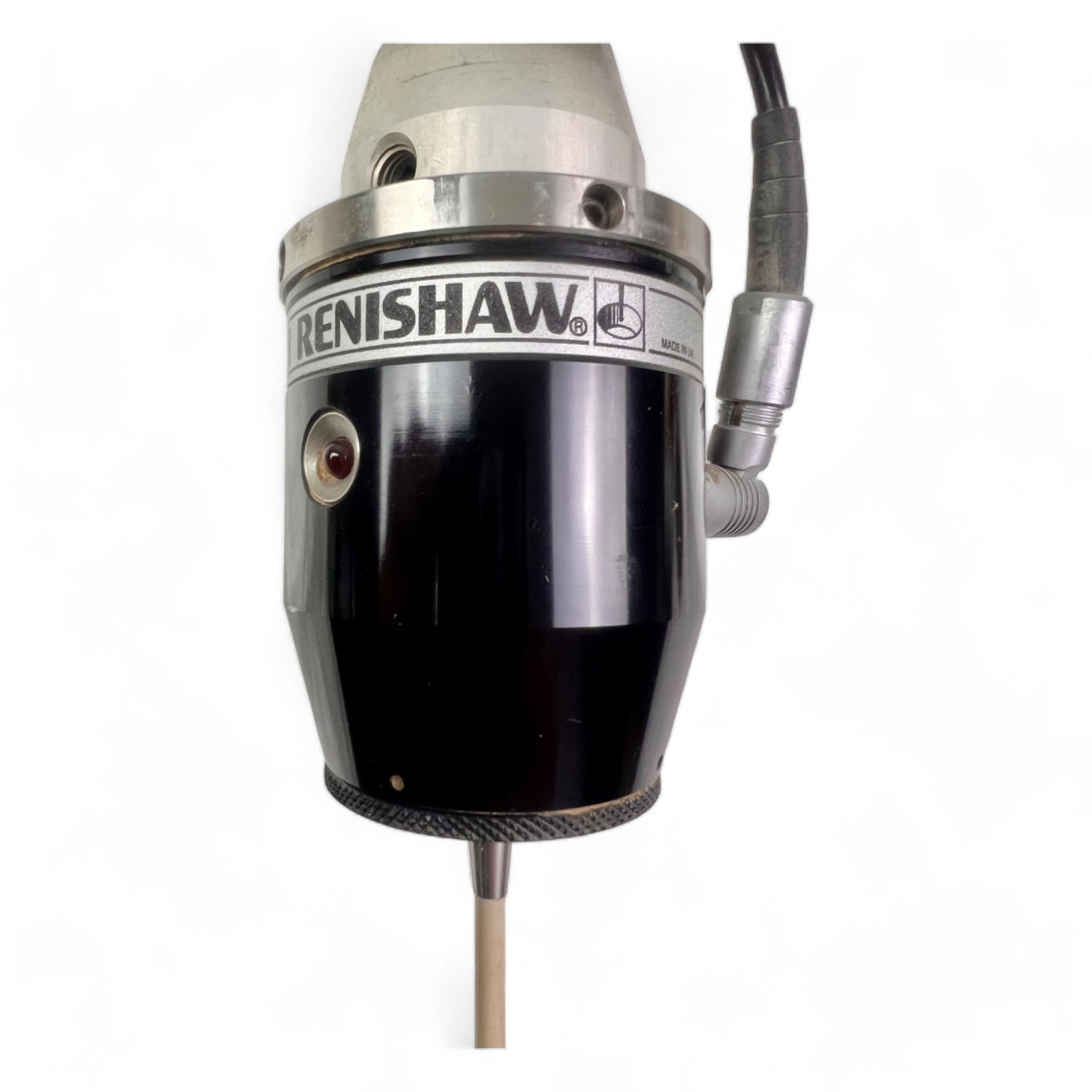

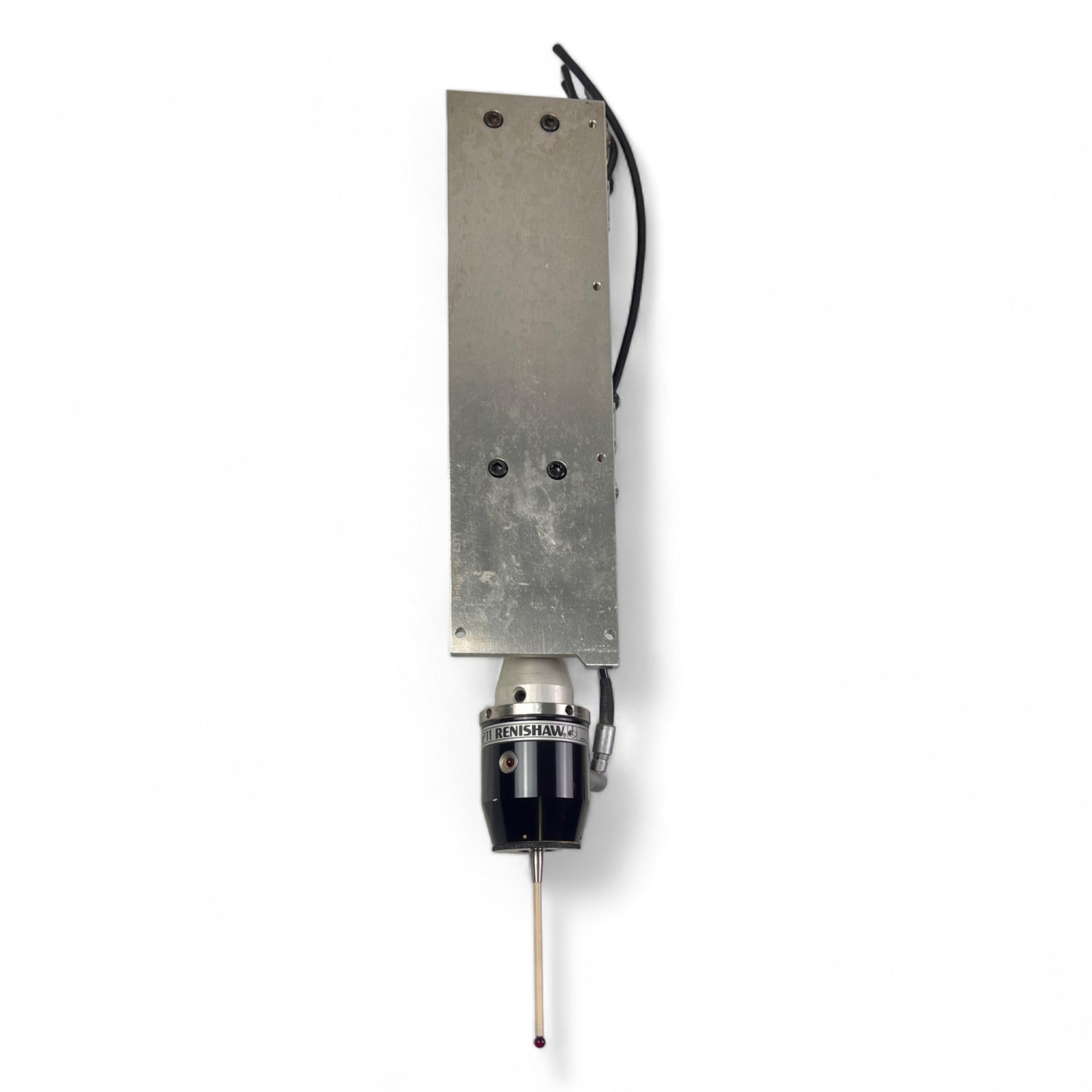

Dieses Gerät ist gebraucht, aber voll funktionsfähig und wurde aus einem laufenden System entnommen. Die Verkabelung muss an die zu installierende Maschine angepasst werden und ist nicht im Lieferumfang enthalten. Der Lieferumfang erfolgt gemäß den Fotos und beinhaltet Komponenten wie den Festo Pneumatikzylinder.

Der Renishaw MP 11 bietet somit eine umfassende Lösung zur Steigerung der Effizienz und Genauigkeit von CNC-Bearbeitungszentren mit manuellem Werkzeugwechsel. Weitere Details und finden Sie bei deutschen auf den entsprechenden Produktseiten
