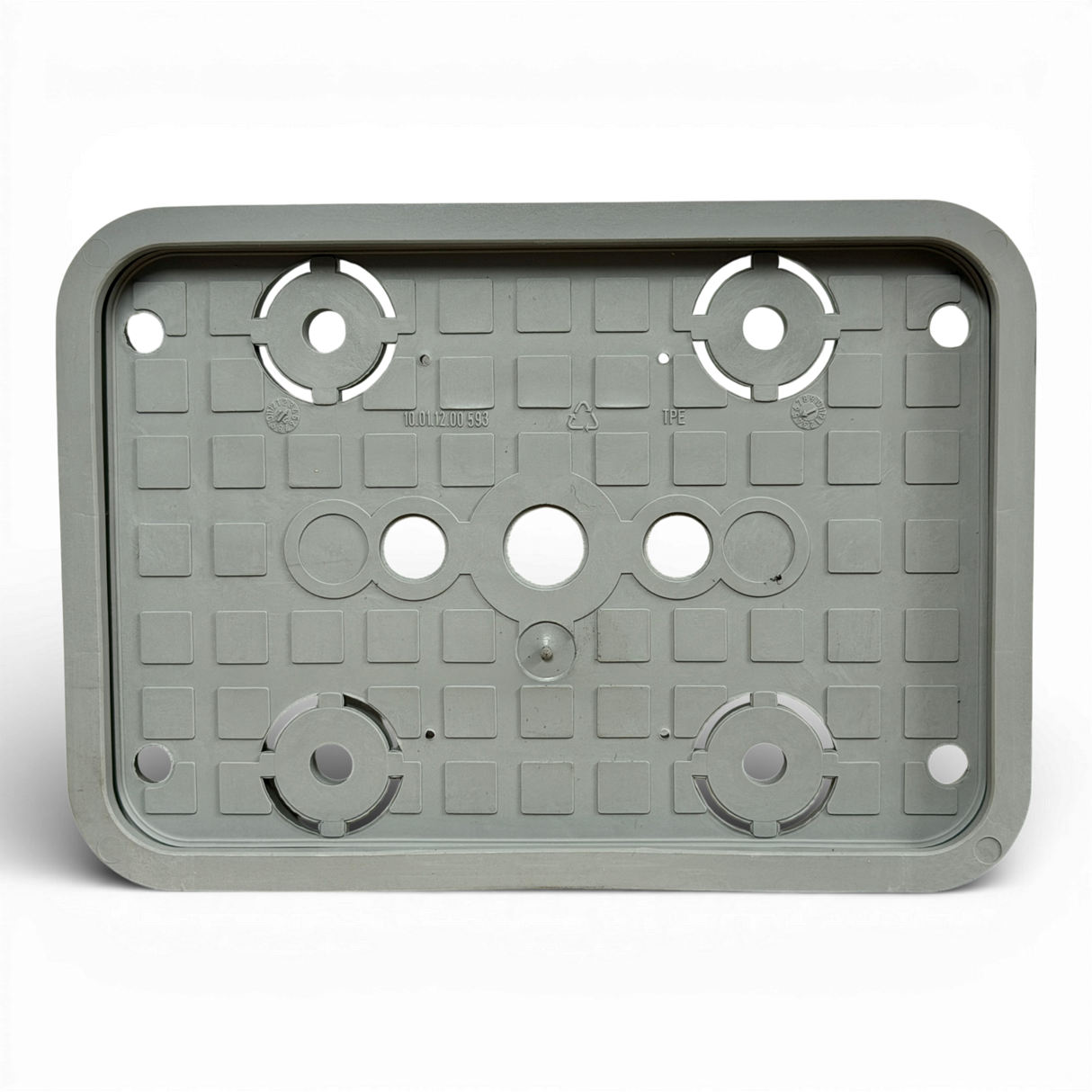

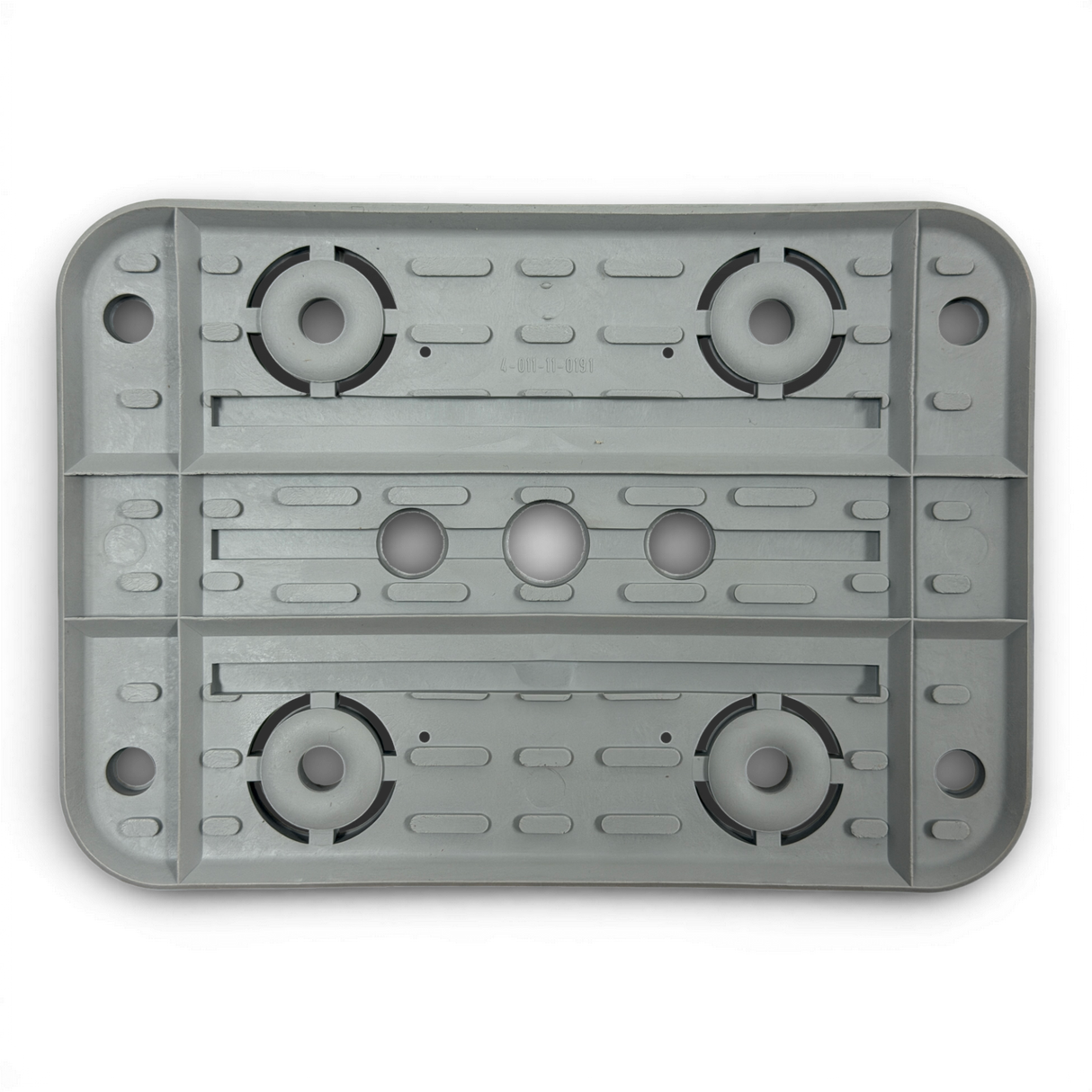

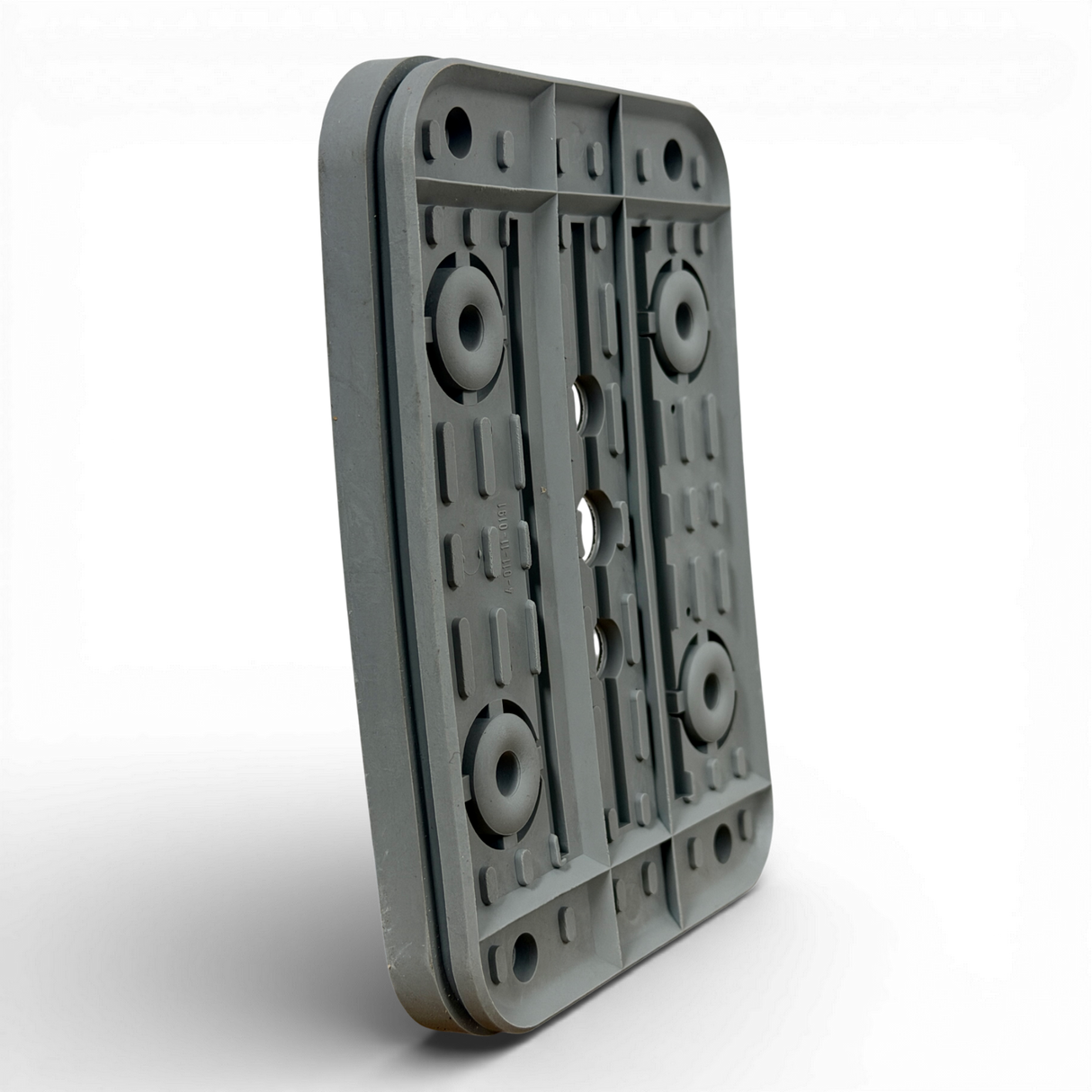

Schmalz Homag Reibbelag Saugplatte unten 160x115x16,5 TPE Art.-Nr. 10.01.12.00593 Homag Art.-Nr. 4011110191 (vacuum suction pad)

Schmalz HOMAG  Reibbelag Saugplatte unten 160x115x16,5 TPE Art.-Nr. 10.01.12.00593 Homag Art.-Nr. 4011110191 (vacuum suction pad)

Art.-Nr.: 10.01.12.00593

Hersteller: Schmalz

Homag Artikelnummer: 4011110191

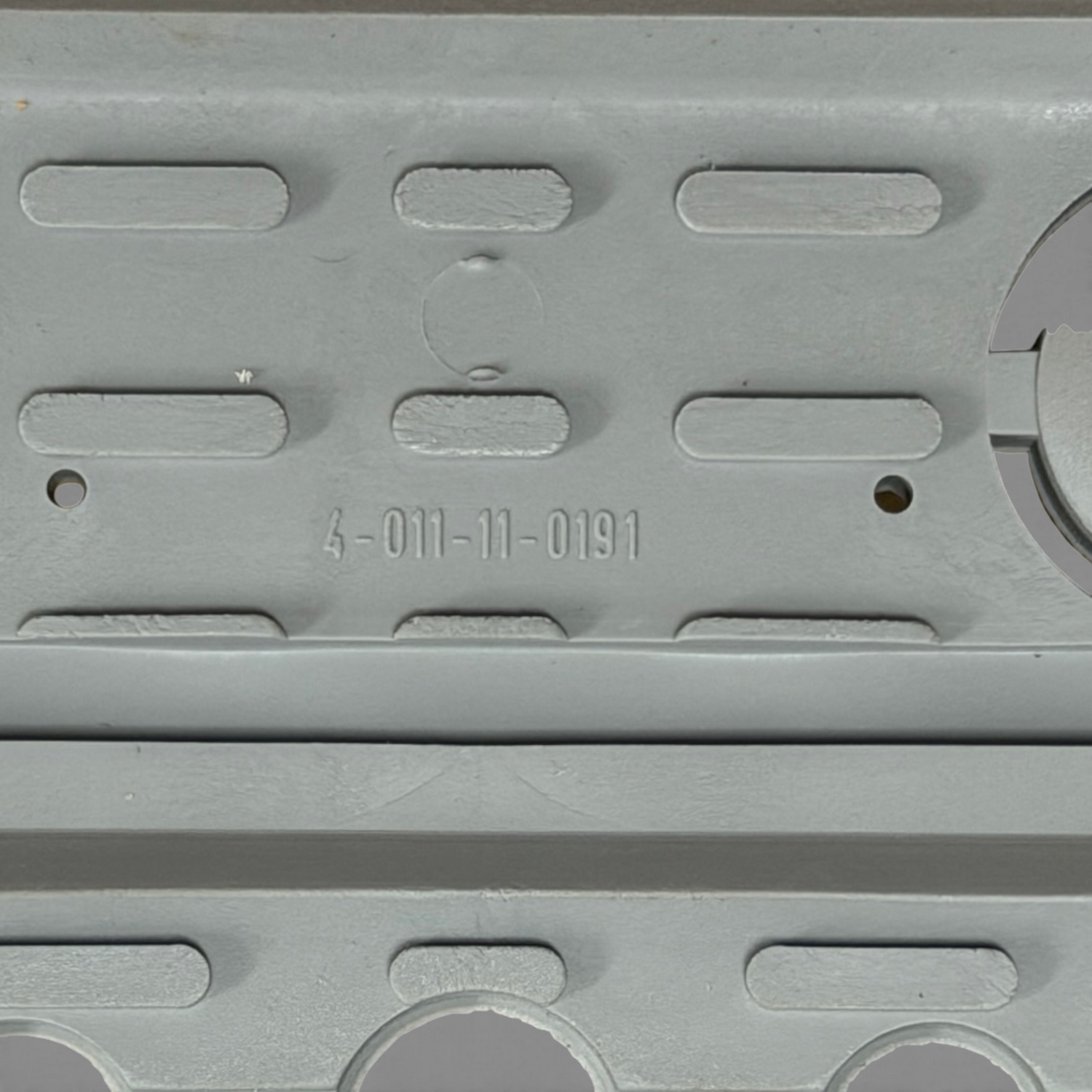

Weitere Kennzeichnung: 4-011-11-0191 Formnummer

Produktbereich: Blocksauger Vakuum Spanntechnik

Technische Beschreibung

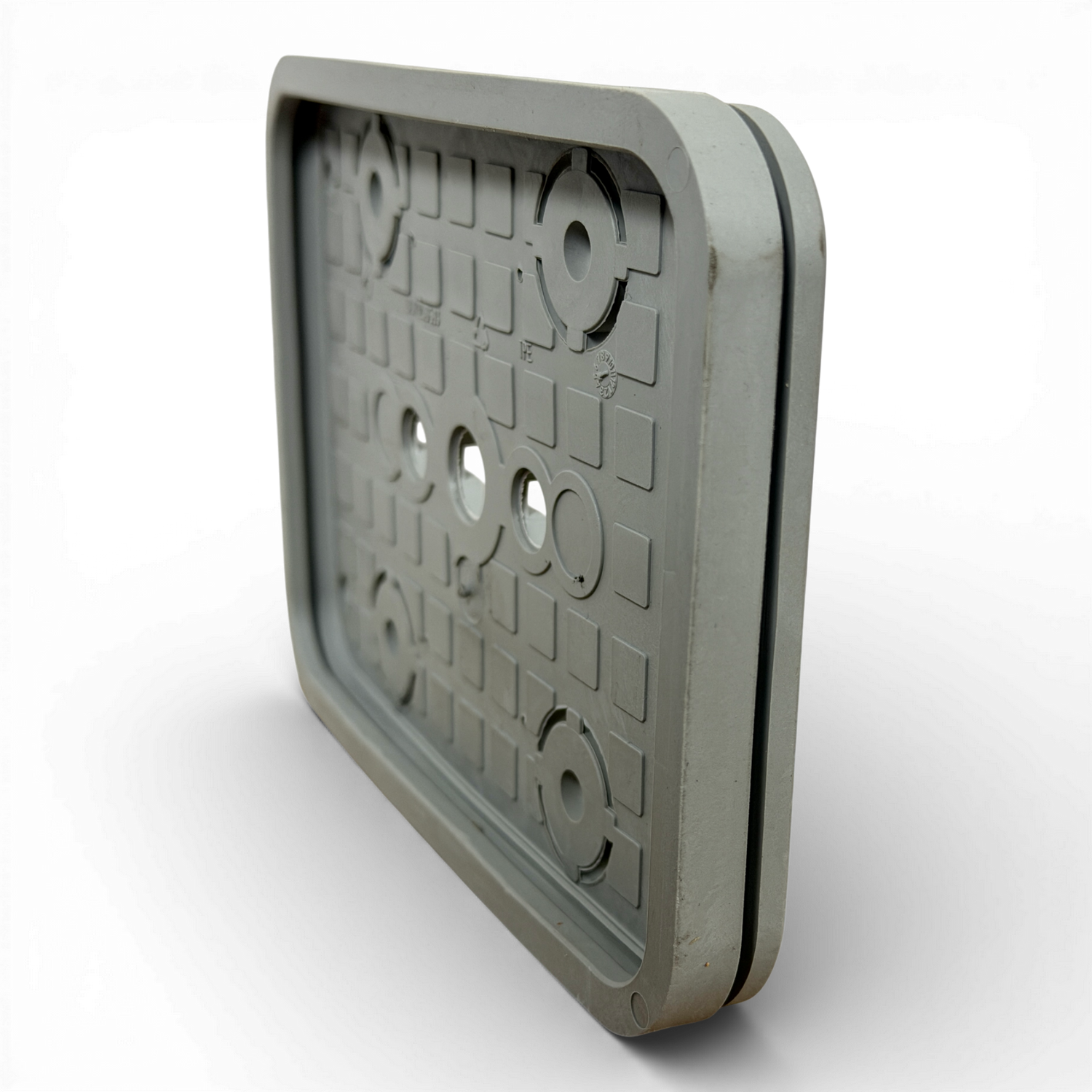

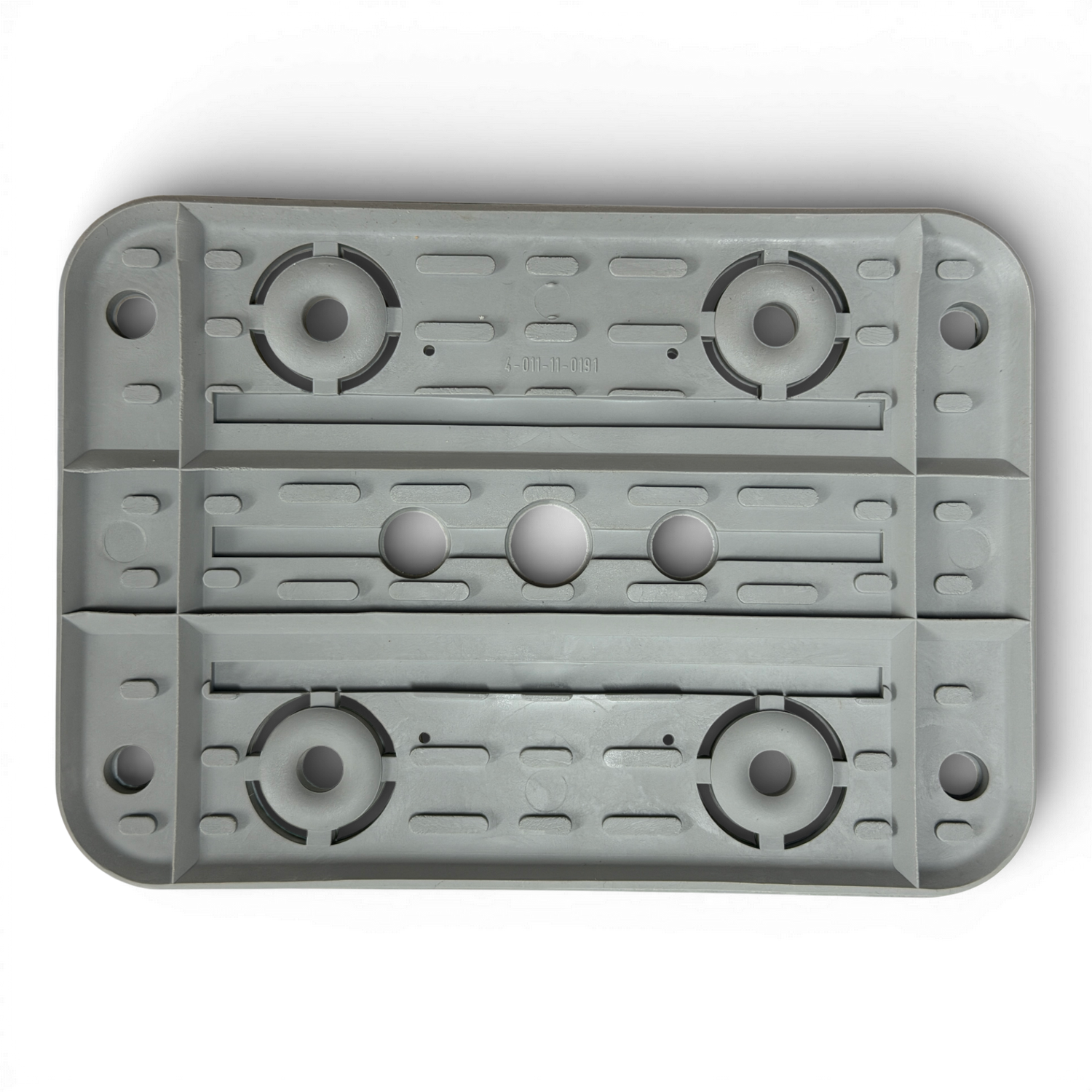

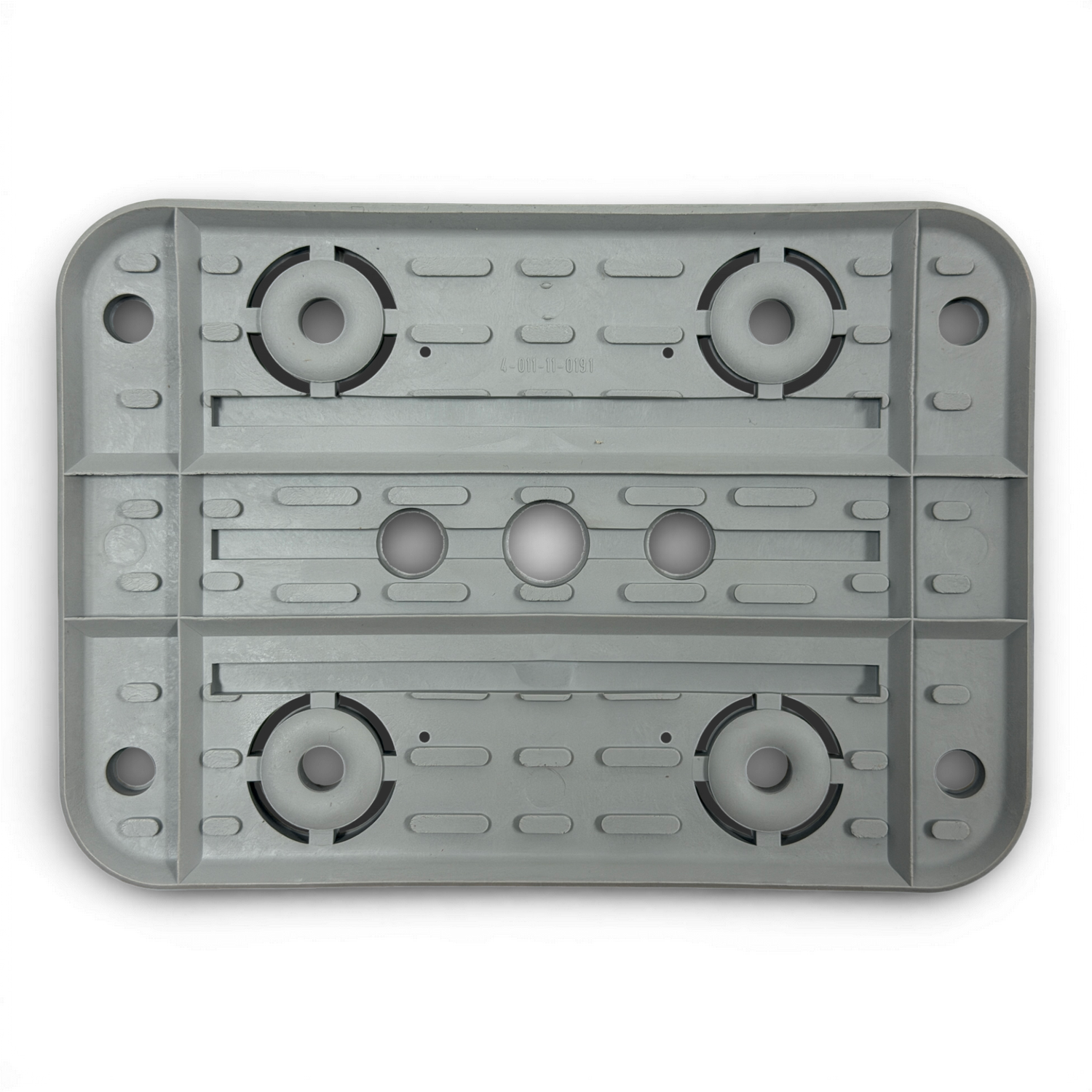

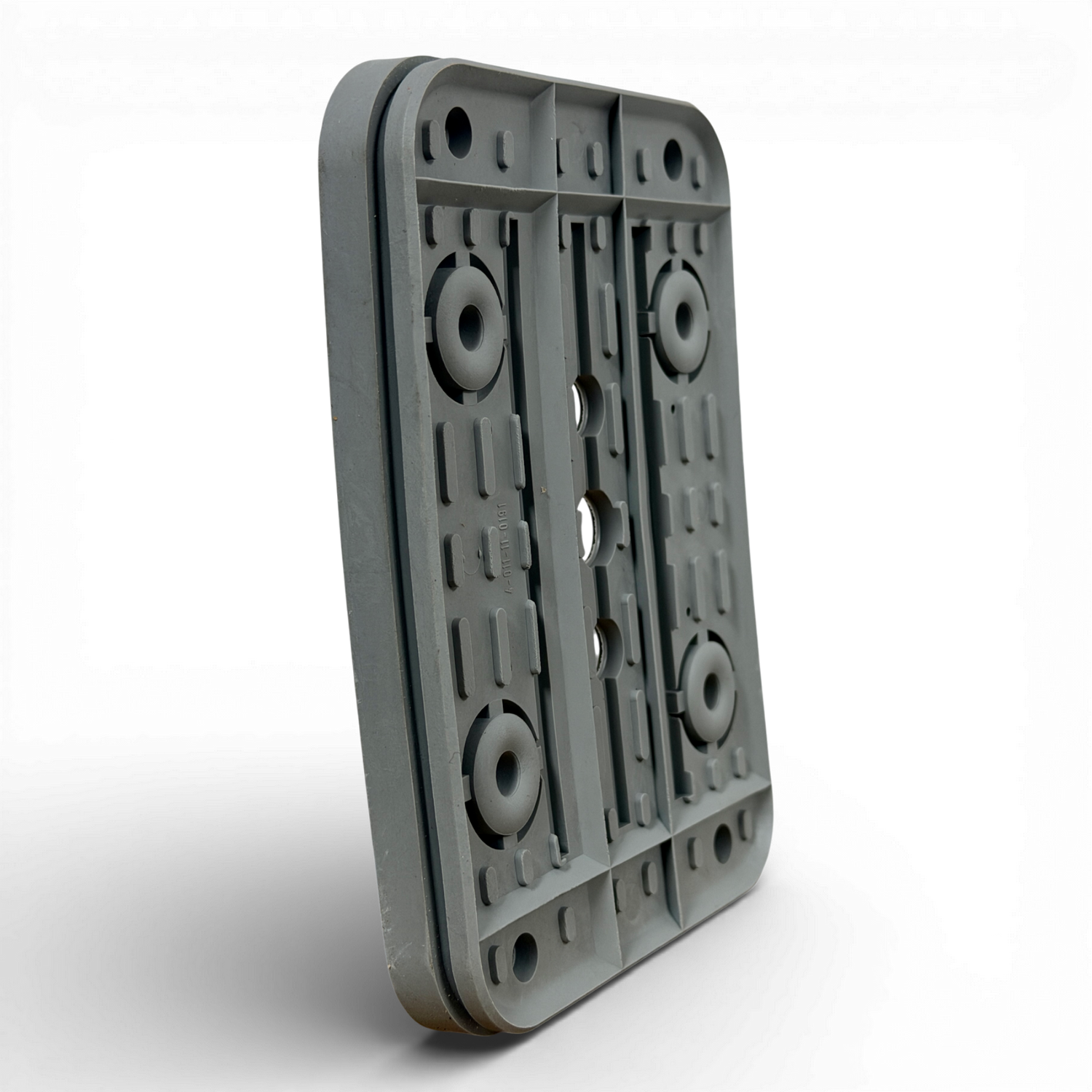

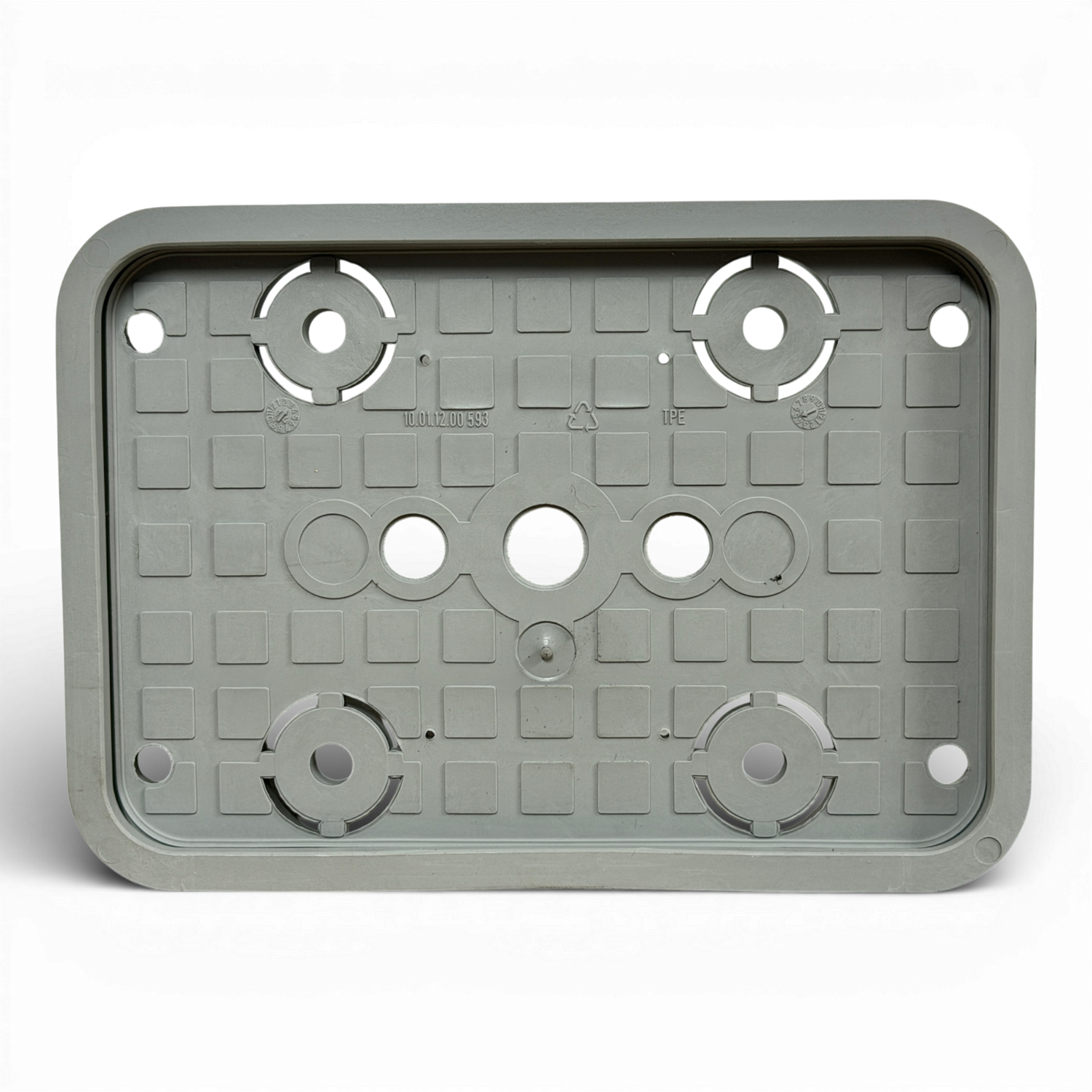

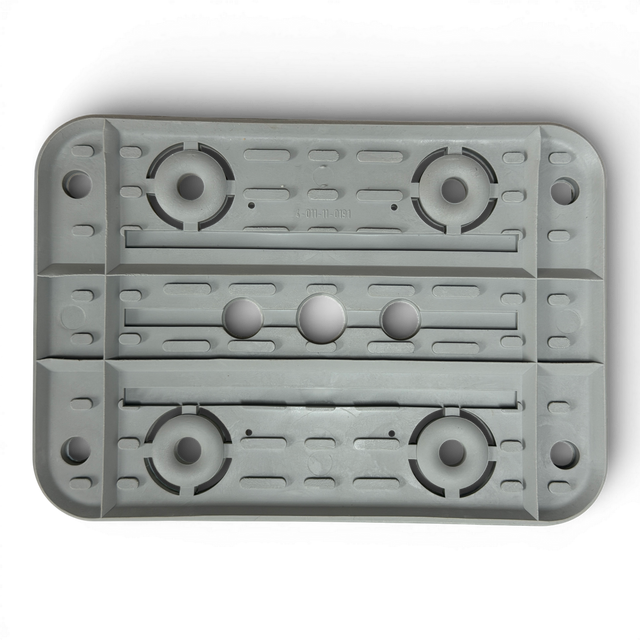

Diese Saugplatte ist als unterer Reibbelag für Blocksauger ausgeführt und dient der sicheren Fixierung von Werkstücken mittels Vakuum. Der Reibbelag besteht aus TPE und ist für den dauerhaften industriellen Einsatz ausgelegt. Anhand der vorliegenden Fotos zeigt sich eine robuste Spritzgussausführung mit symmetrischem Lochbild, mehreren Durchgangsöffnungen zur gleichmäßigen Vakuumverteilung sowie integrierten Aufnahmebereichen für Zentrierung und Verschraubung. Die eingeprägte Nummer 10.01.12.00593 ist die Schmalz Artikelnummer. Die Nummer 4011110191 ist die zugehörige Homag Artikelnummer. Die Kennzeichnung 4-011-11-0191 stellt eine formbezogene Werkzeugnummer dar und ist nicht bestellrelevant (vacuum suction pad, friction pad).

Technische Daten

Länge L: 160,00 mm

Breite B: 115,00 mm

Höhe H: 16,50 mm

Material: TPE thermoplastisches Elastomer

Ausführung: Saugplatte unten Reibbelag

Farbe: grau

Bauform: rechteckig mit abgerundeten Ecken

Gewicht

ca. 0,13 kg

Abmessungen

ca. L × B × H = 160 × 115 × 16,5 mm

Technischer Einsatzzweck

Unterer Reibbelag für Blocksauger in CNC Bearbeitungszentren. Geeignet für Schmalz Vakuumsysteme und kompatibel mit Maschinen von Homag und IMA. Einsatz in Nesting Anlagen, Konsolentischen und Vakuumspannsystemen zur sicheren Fixierung von Holz und Holzwerkstoffen.

Zustand

Neu

Unbenutzt

Lagerspuren vorhanden gemäß Fotos
