Schmalz HOMAG IMA Blocksauger VCBL-K2 125x75x100 Q Art-Nr 10.01.12.00447 gebraucht

HOMAG IMA Blocksauger VCBL-K2 125x75x100 Q Art-Nr 10.01.12.00447 für 2-Kreis-Konsole Schmalz

Dieses Angebot umfasst einen hochwertigen Blocksauger VCBL-K2 125x75x100 Q aus dem Hause Schmalz. Der Sauger ist speziell für den Einsatz auf HOMAG und IMA CNC-Maschinen mit 2-Kreis-Konsolen entwickelt und garantiert eine präzise und sichere Werkstückspannung. Der Saugblock passt ausschließlich für HOMAG und IMA Maschinen und ist nicht mit anderen Saugergummis kombinierbar. Die LED-Dioden sind wie bei den originalen Saugern sichtbar und sorgen für eine klare und deutliche Rückmeldung während des Betriebs.

Das Gehäuse des Blocksaugers besteht aus robustem Kunststoff in Kombination mit einer stabilen Gummilippe zur optimalen Abdichtung. Die Saugfläche verfügt über werkzeuglose Dreh- und Steckanschlüsse, wie auf den Bildern zu erkennen. Die Saugplatte ist mit mehreren Spannbohrungen, Dichtlippen und Aufnahmepunkten ausgestattet. Die Artikelnummer 10.01.12.00447 ist auf dem Sauger gut lesbar geprägt. Die Anordnung des Saugers ist quer.

Produktdetails

Der HOMAG Blocksauger für 2-Kreis-Konsolen ist ein schlauchloses Vakuum-Aufspannsystem für HOMAG, IMA und WEEKE CNC-Bearbeitungsmaschinen mit Konsolentisch (2-Kreis-System).

Vakuum-Kreis eins fixiert den Blocksauger gegen Verschieben auf der Konsole, während Vakuum-Kreis zwei das Werkstück sicher und präzise aufspannt.

Aufbau

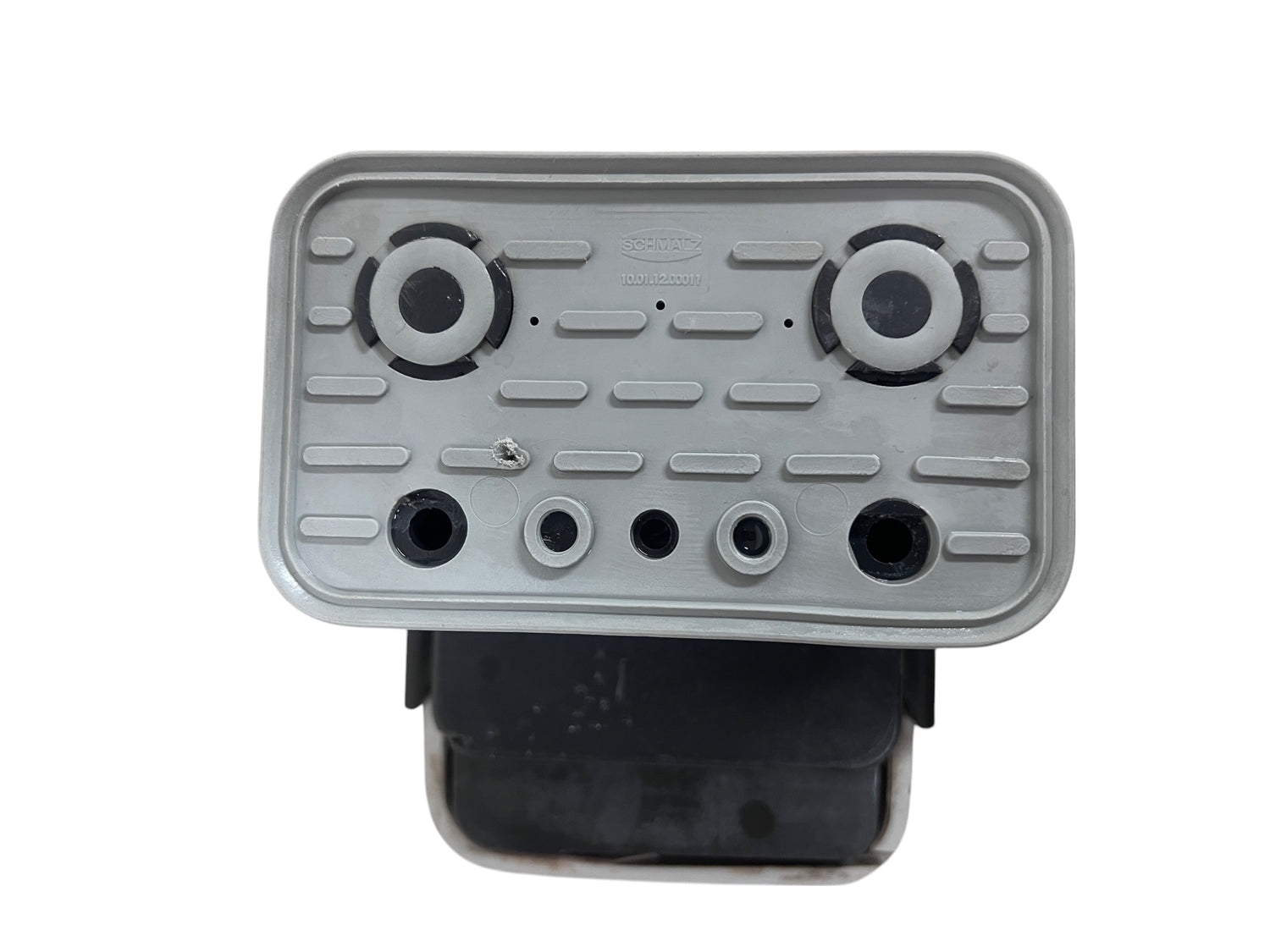

• Saugplatte oben zur Fixierung des Werkstücks
• Robuster Grundkörper aus Kunststoff

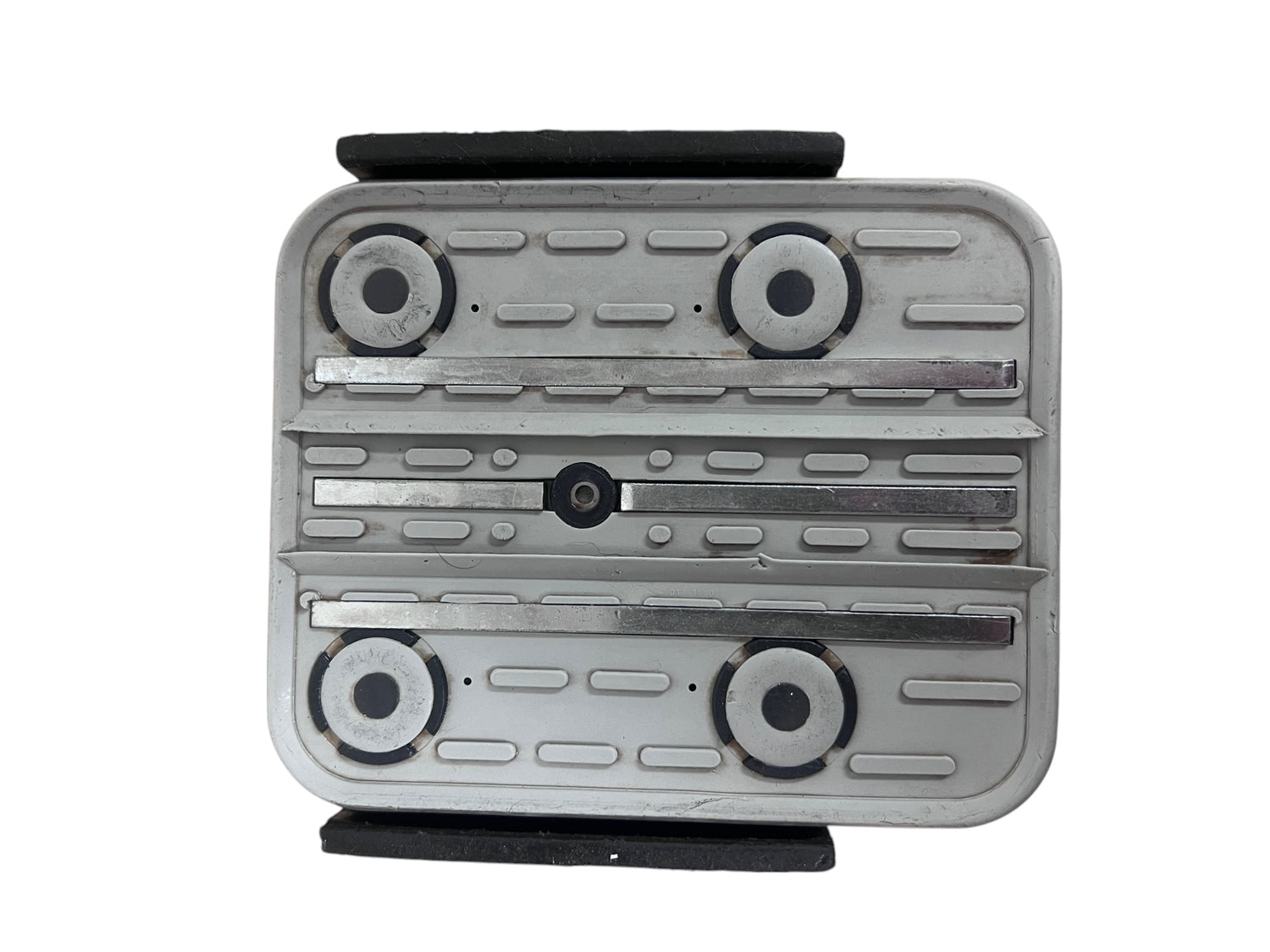

• Saugplatte unten zur Fixierung des Saugers auf der Konsole
• Führungsleiste zur einfachen Positionierung auf der Konsole

Lieferumfang

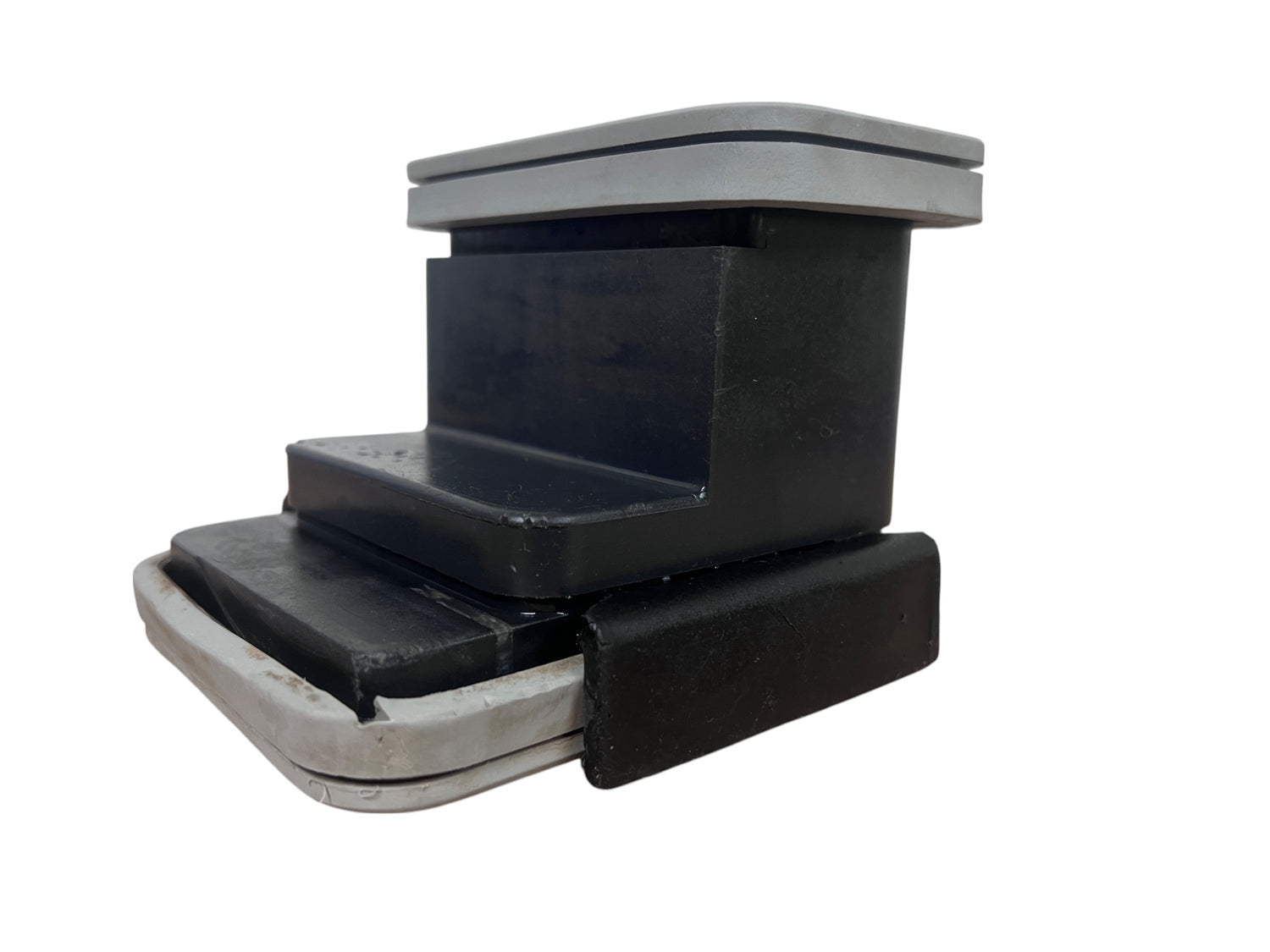

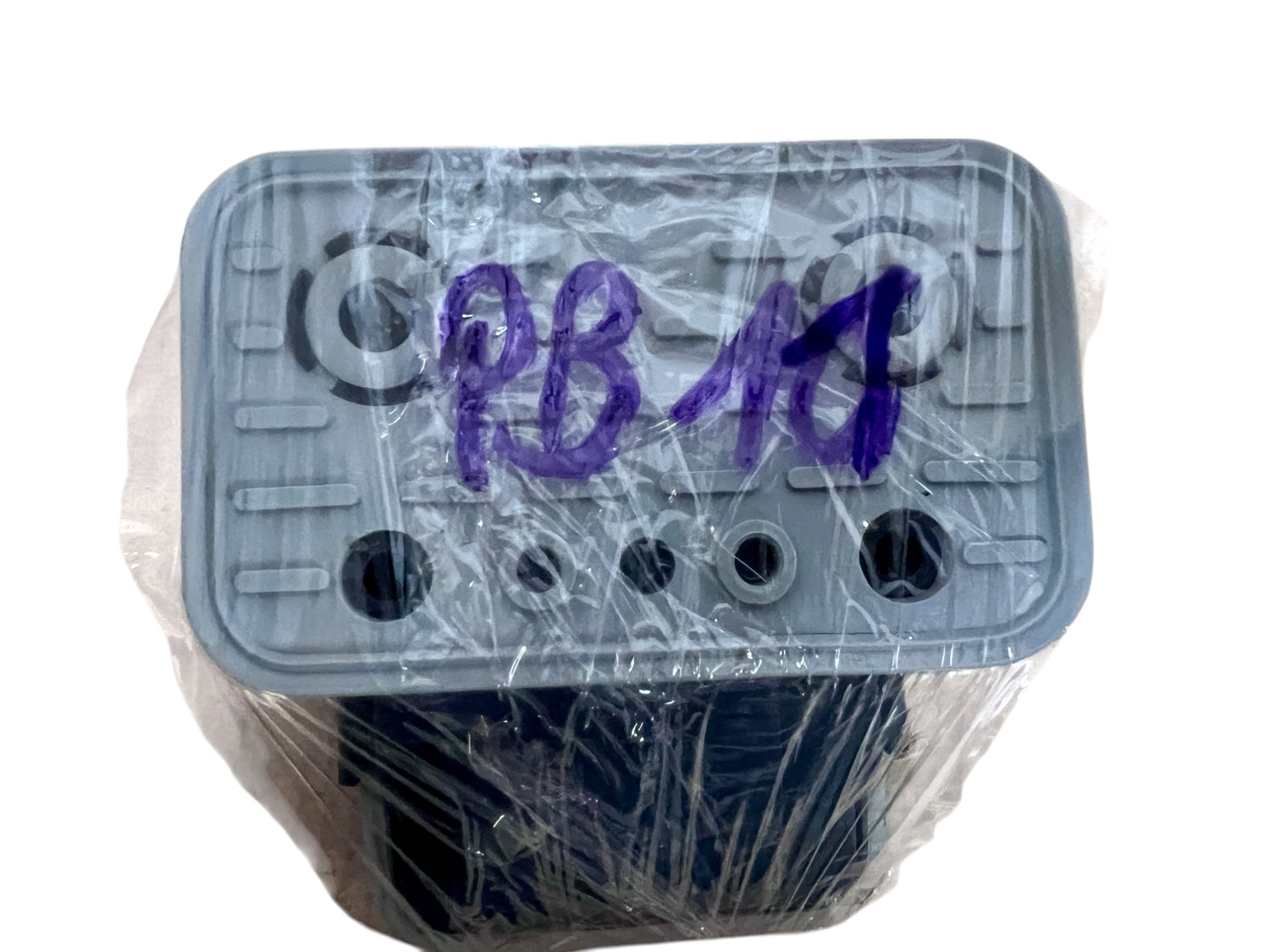

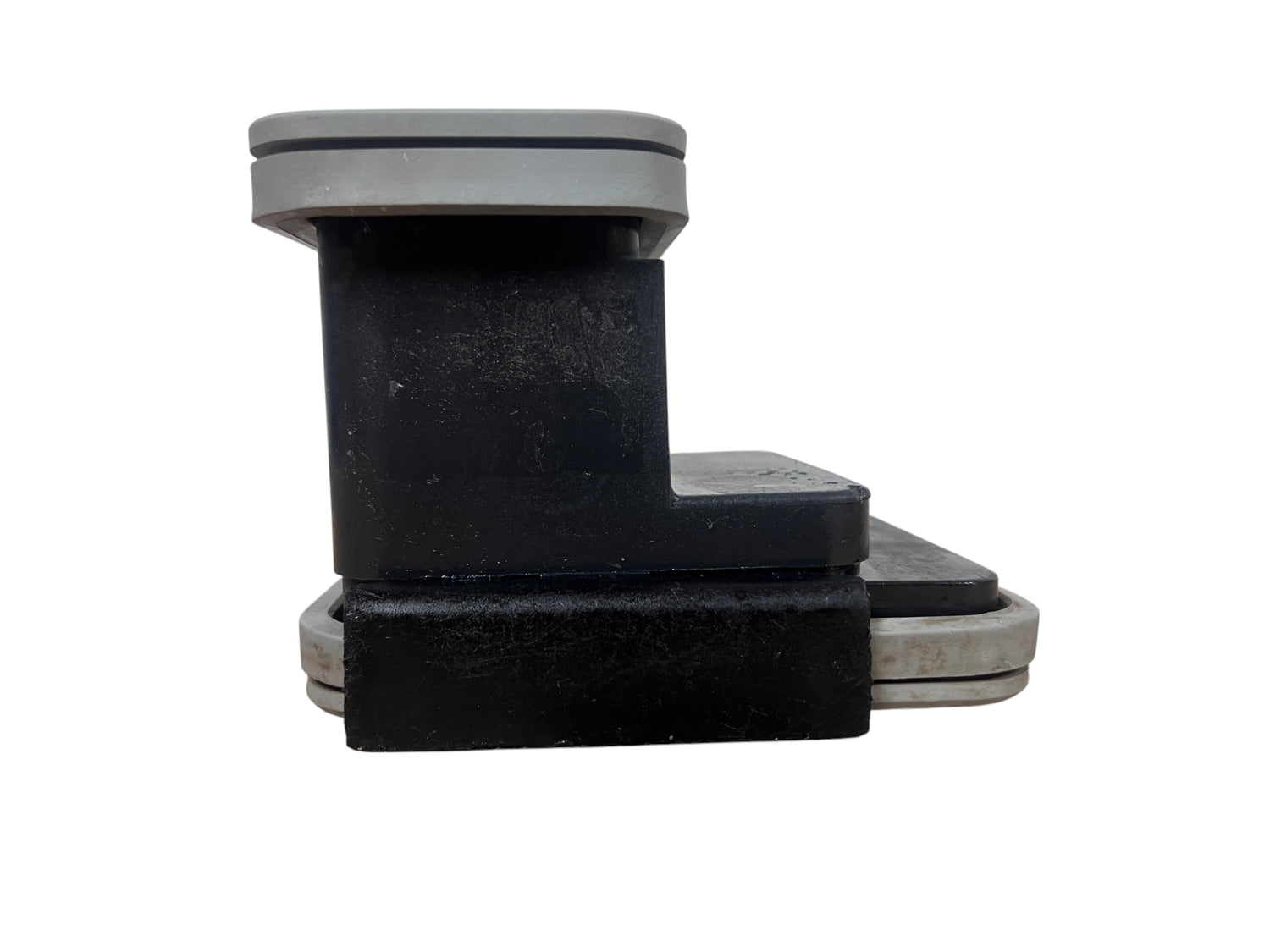

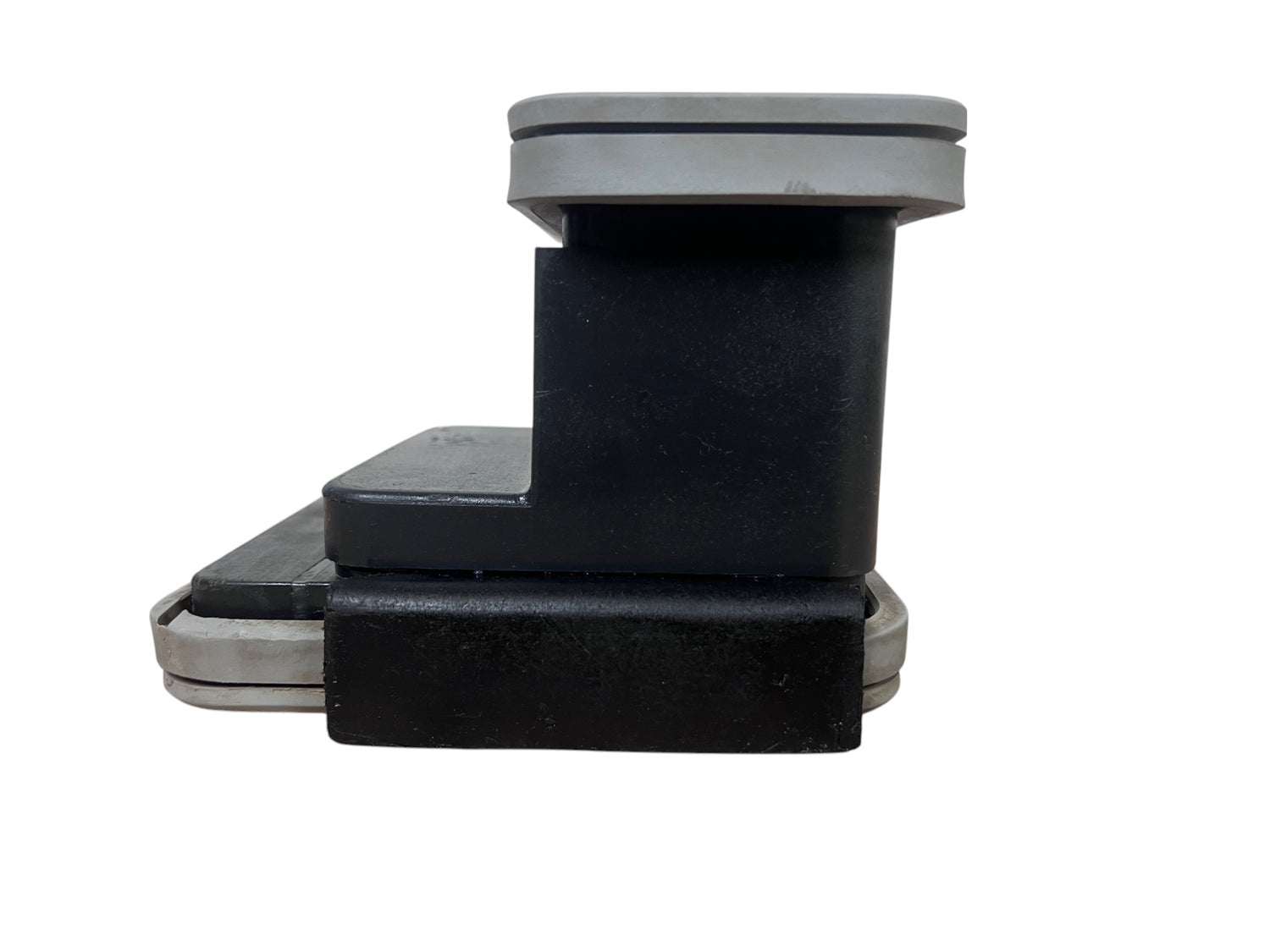

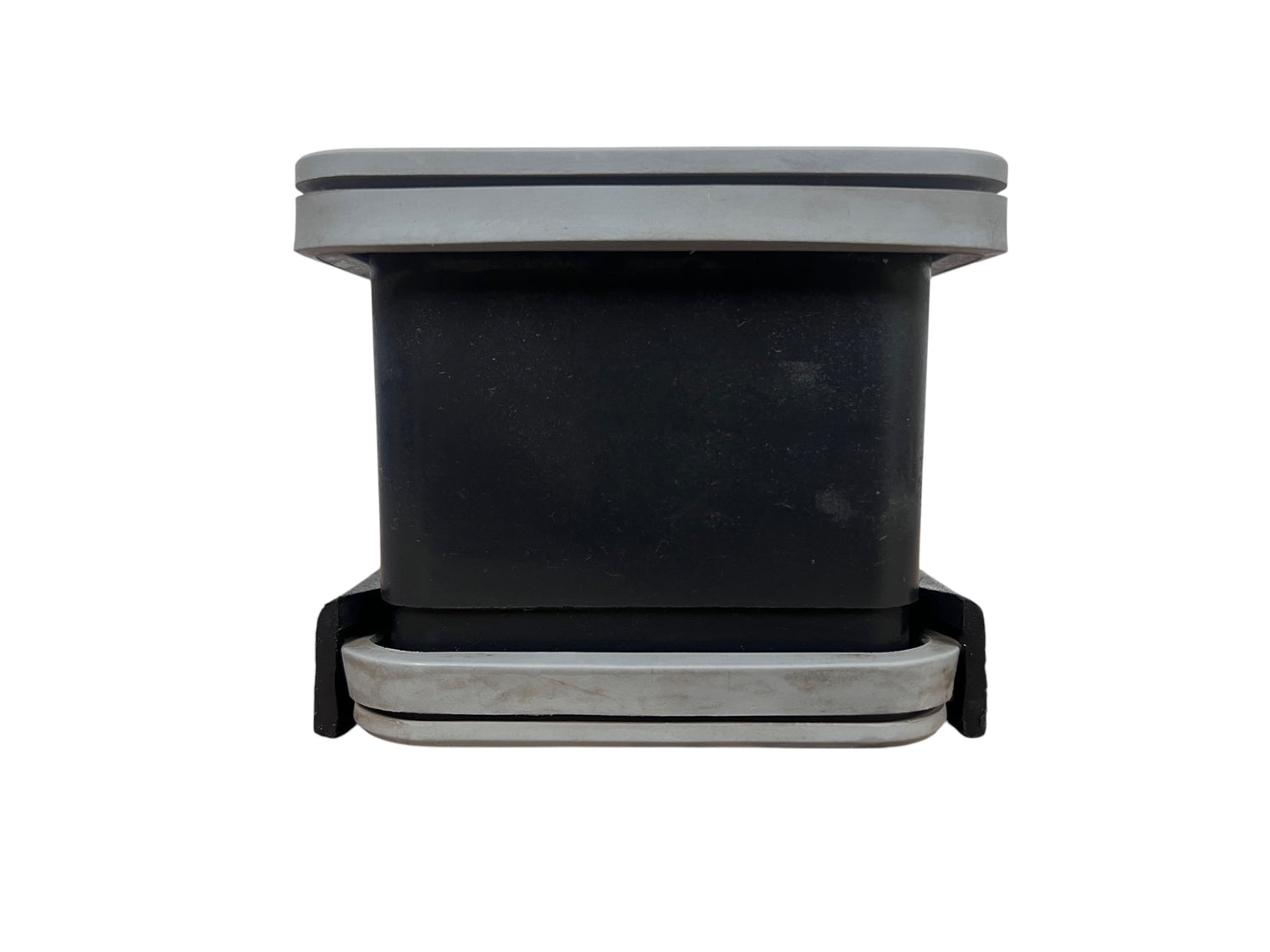

Geliefert wird ein gebrauchter HOMAG IMA Blocksauger VCBL-K2 125x75x100 Q wie auf den Bildern dargestellt. Weitere Zubehörteile sind nicht enthalten.

Hinweis

Es handelt sich um ein gebrauchtes Teil aus einem laufenden System, das äußerlich in gutem Zustand ist, mit dem Alter entsprechenden Gebrauchsspuren. Die Funktion war bis zum Ausbau gegeben. Die Saugergummis von Homag sind nicht kompatibel.

Technische Daten

Artikelnummer Schmalz                          10.01.12.00447

Homag Artikelnummer                          2-056-13-8050

IMA Artikelnummer                                    20007919-63

Abmessung Länge                                               125 mm

Abmessung Breite                                                 75 mm

Abmessung Höhe                                                100 mm

Abmessung Saugplatte                              140 x 115 mm

H2                                                                            63 mm

L1                                                                             145 mm

L2                                                                         67,80 mm

Anordnung                                                                   quer

Warennummer                                                    84224000

Versandgewicht                                                    ca. 1,2 kg
