Bohrgetriebe HOMAG BAZ BOF Art.Nr.: 2-056-08-3360– Bohrkopf 11+6 Spindeln, Bohraggregat Horizontal Nutsäge

Bohrgetriebe HOMAG BAZ BOF Art.Nr.: 2-056-08-3360 – Bohrkopf 11+6 Spindeln, Bohraggregat

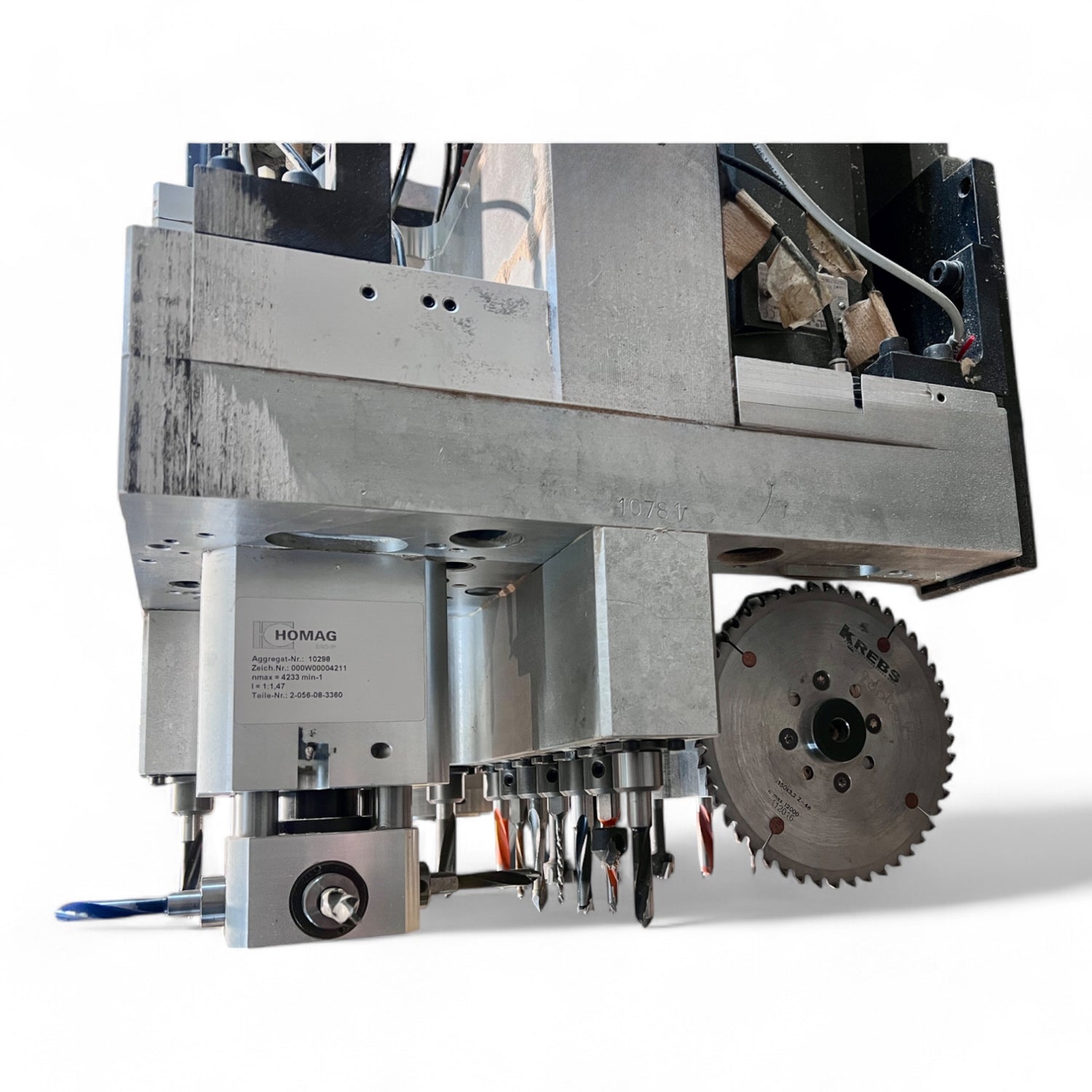

Das Bohrgetriebe HOMAG BAZ BOF mit der Artikelnummer 2-056-08-3360 ist eine vielseitige und leistungsstarke Komponente für CNC-Holzbearbeitungszentren. Es eignet sich ideal für präzise Bohrarbeiten und überzeugt durch robuste Bauweise, präzise Spindelanordnung sowie eine integrierte Nutsäge und horizontale Bohrmöglichkeiten.

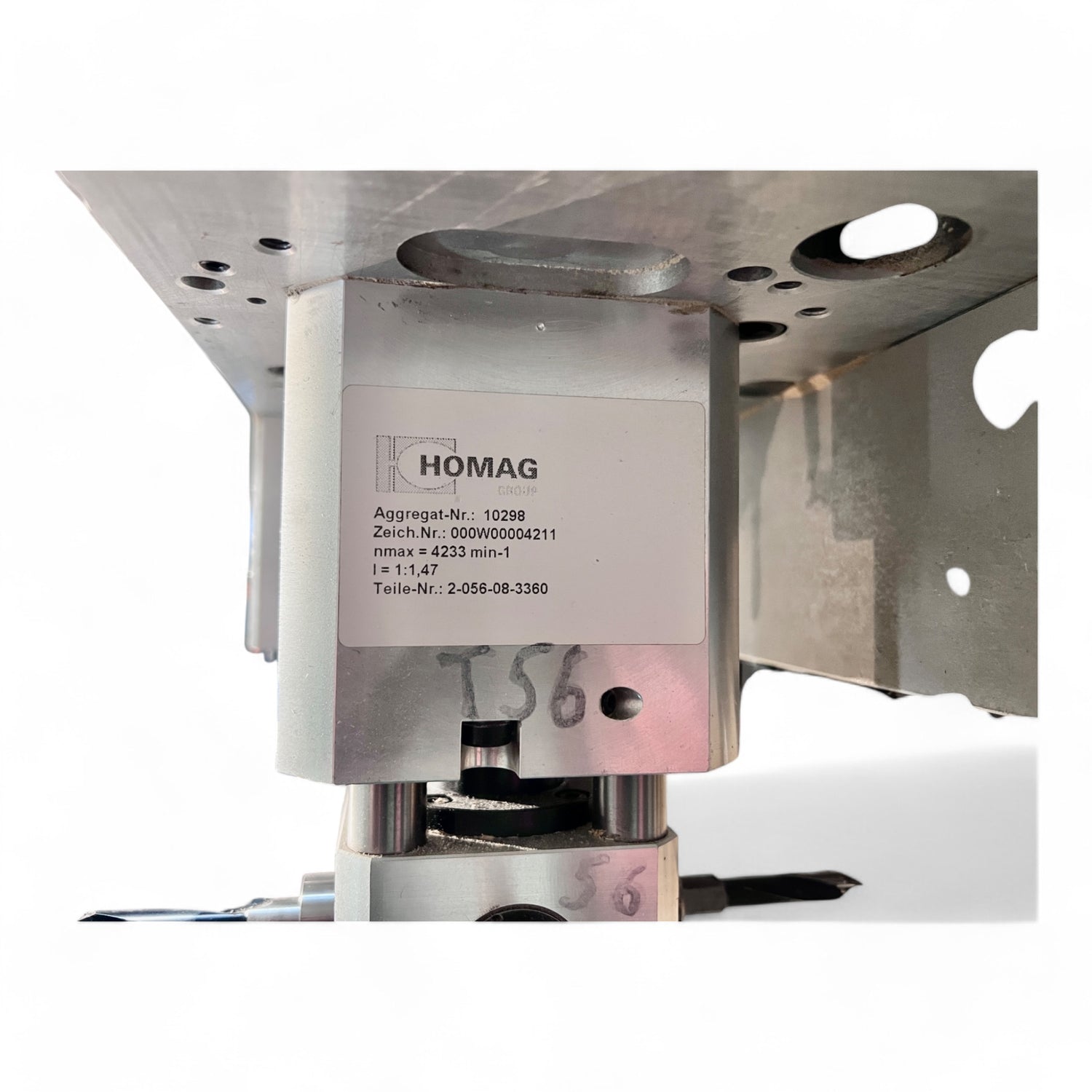

Technische Daten des Bohraggregats (laut Typenschild):

• Aggregat-Nr.: 10298

• Zeichnungsnummer: 000W00004211

• Maximale Drehzahl (nmax): 4233 min⁻¹

• Übersetzungsverhältnis: 1:1,47

• Teilenummer: 2-056-08-3360

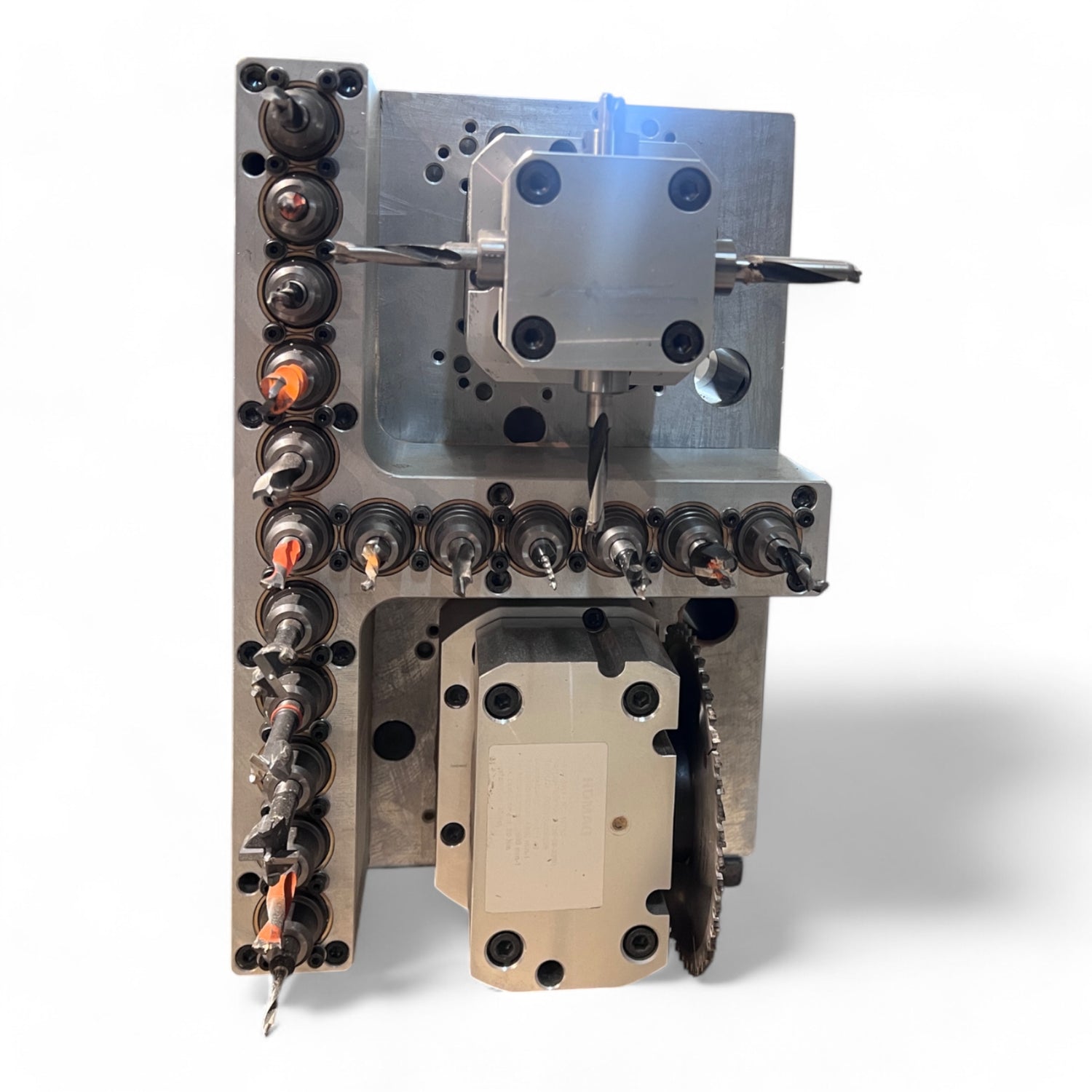

Vertikaler Bohrkopf mit 17 Spindeln:

Der Bohrkopf bietet eine präzise und effiziente Lösung für vielfältige Bohranforderungen in der Holzbearbeitung.

Technische Spezifikationen:

• Motorleistung: 1,9 kW, 50 Hz, 7500 U/min

• Ausstellhub: 40 mm

• Anzahl der Bohrspindeln: 17

• 11 Spindeln in der X-Richtung

• 6 Spindeln in der Y-Richtung

• Spindelanordnung: T-Form

• Spindelabstand: 32 mm

• Bohrdurchmesser:

• 16 Spindeln bis max. 35 mm Bohrungsdurchmesser

• 1 Spindel bis max. 20 mm Bohrungsdurchmesser

• Bohrerlänge: 70 mm

Horizontaler Bohrkopf mit 4 Ausgängen:

Ergänzend zum vertikalen Bohrkopf ist ein horizontaler Bohrkopf integriert, der mit 4 Ausgängen ausgestattet ist:

• 2 Bohrspindeln in X-Richtung

• 2 Bohrspindeln in Y-Richtung

Dieser horizontale Bohrkopf erweitert die Flexibilität der Maschine und ermöglicht eine präzise Bearbeitung von horizontalen Bohrungen.

Besonderheiten:

• Hochpräzise Verarbeitung: Optimierte Mechanik für exakte Bohrarbeiten.

• Flexibilität: Bearbeitung von Material in verschiedenen Richtungen durch vertikale und horizontale Bohrmöglichkeiten.

• Langlebigkeit: Konstruktion aus hochwertigen Materialien für den intensiven Dauereinsatz.

Highlights:

• Bohrgetriebe HOMAG mit 17 vertikalen Spindeln (11 in X / 6 in Y).

• Horizontaler Bohrkopf mit 4 Spindeln für zusätzliche Bearbeitungsmöglichkeiten.

• Integrierte Nutsäge mit 150 mm Durchmesser.

• Optimale Leistung und Präzision für CNC-Holzbearbeitungszentren.

weitere Fotos folgen
