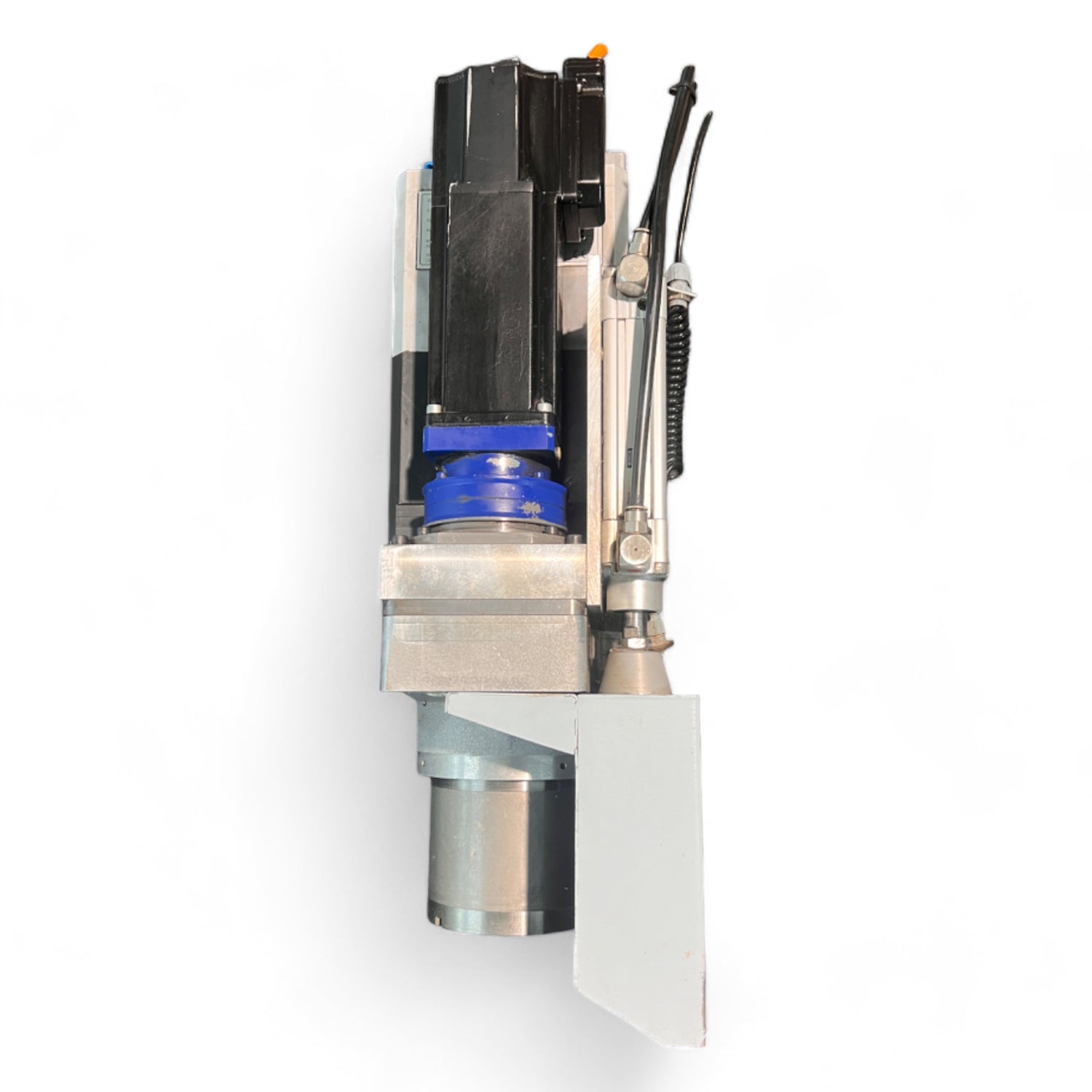

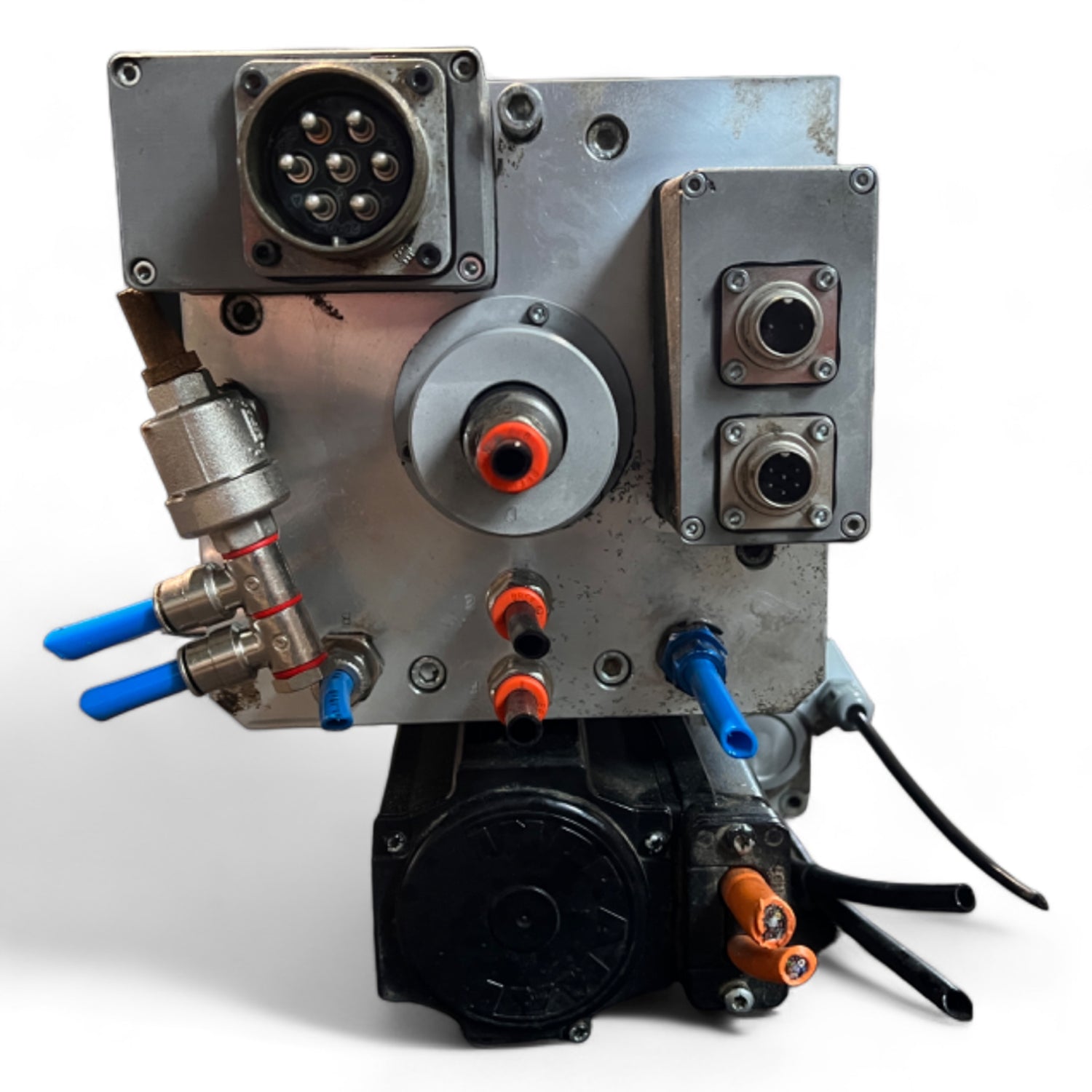

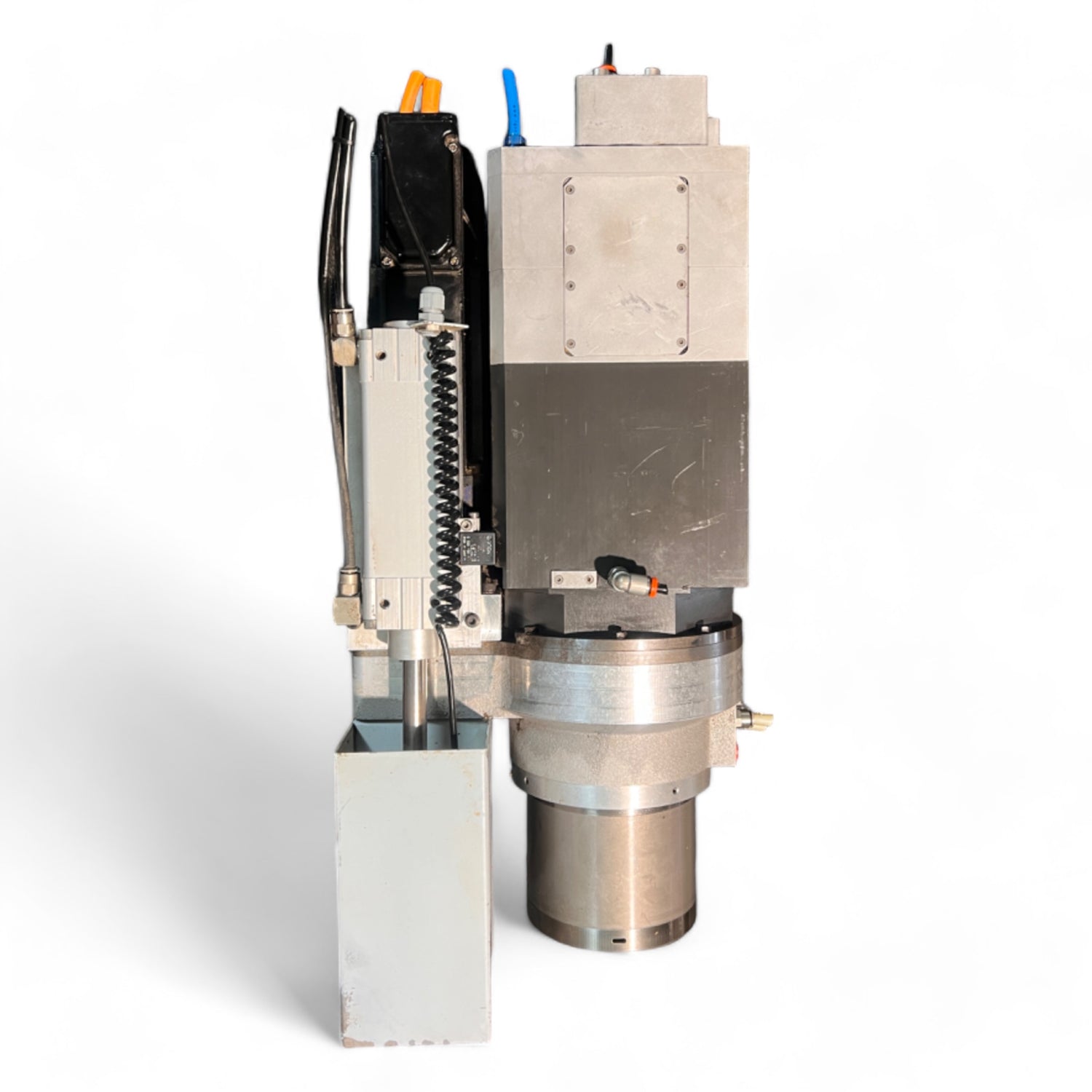

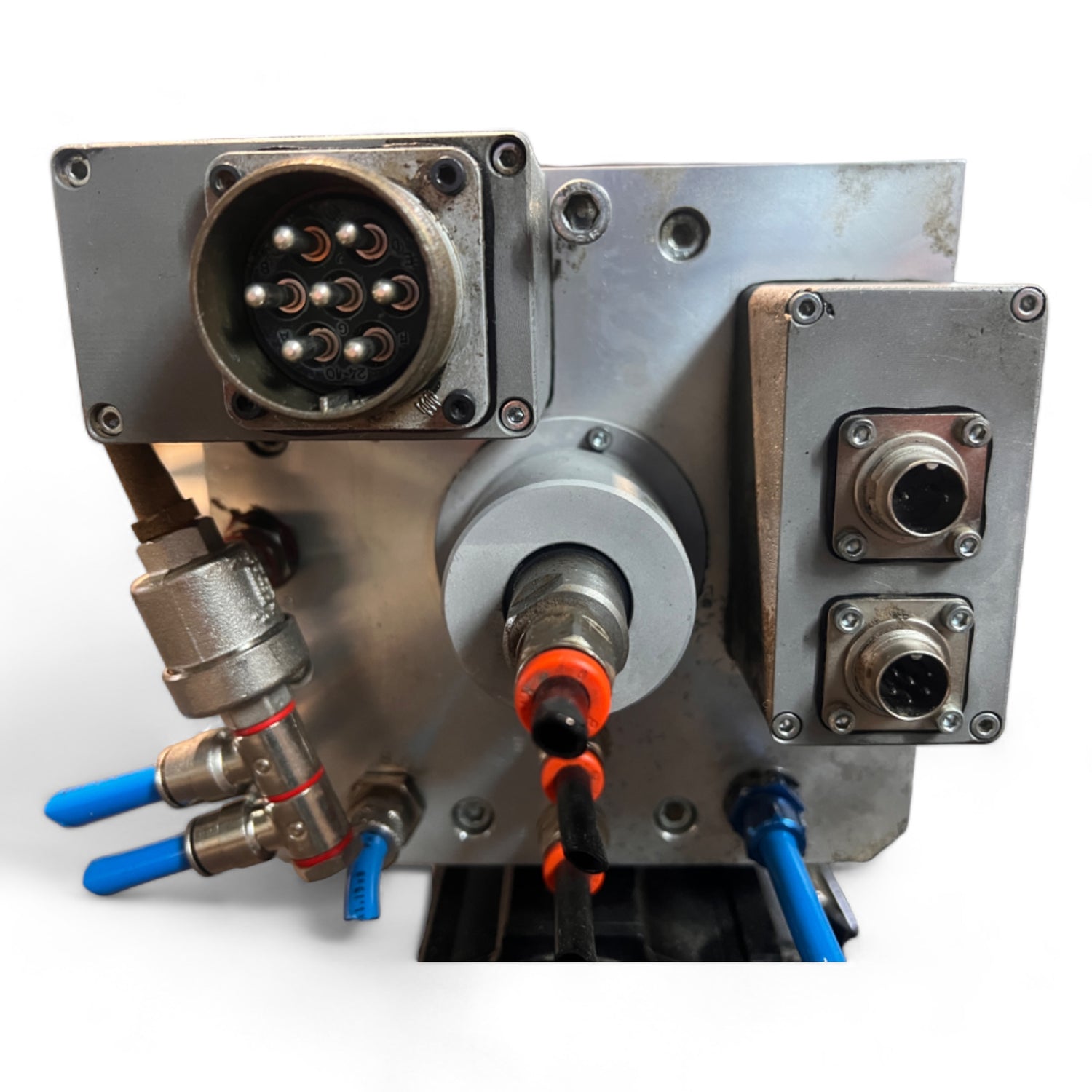

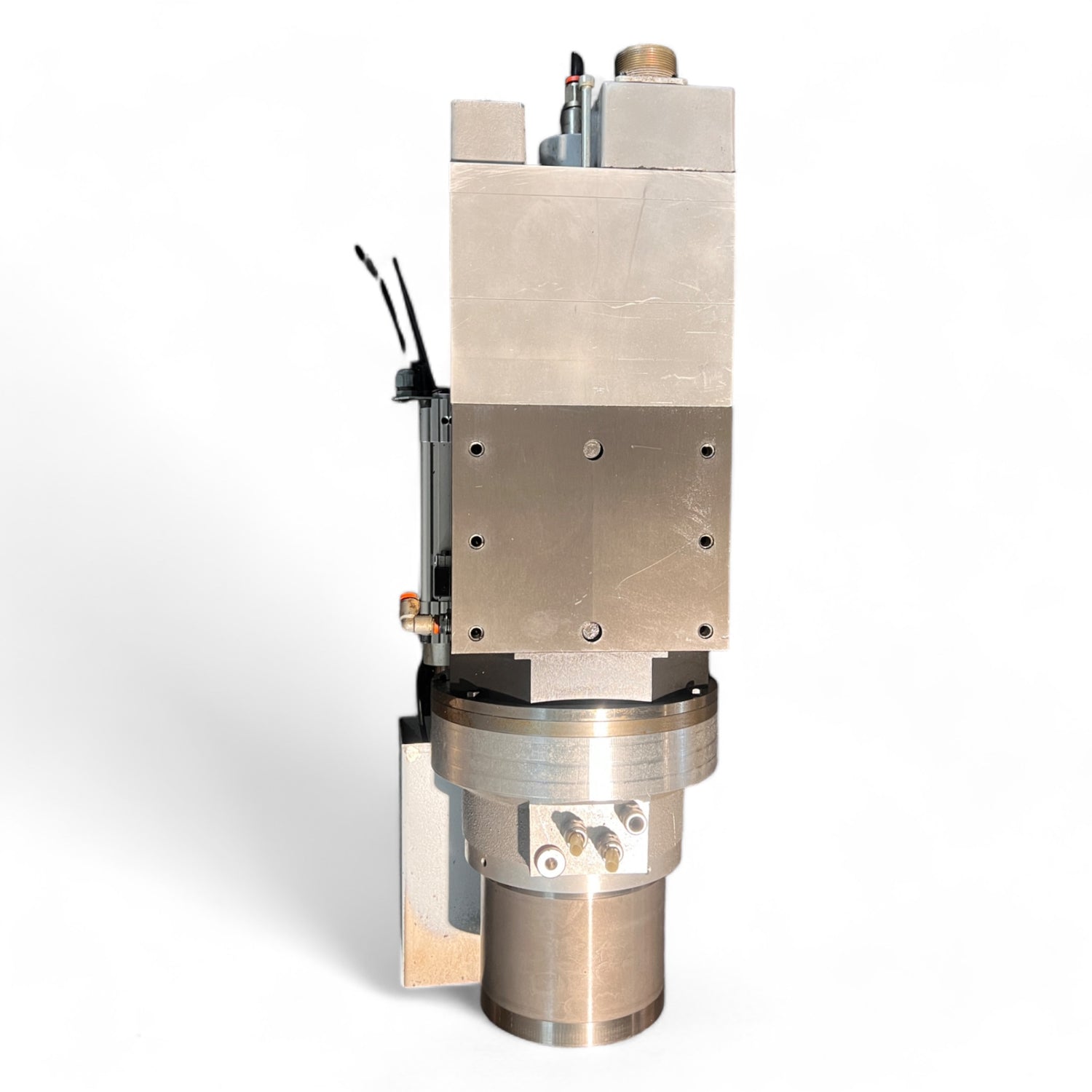

OMLAT Homag Hauptspindel 12 KW 2-056-09-9670 und RENISHAW Messtaster Motorspindel mit C-Achse Art.-Nr. 2055060

OMLAT Homag Hauptspindel 12 KW  2-056-09-9670 und RENISHAW Messtaster Motorspindel mit C-Achse Art.-Nr. 2055060

Die Hochleistungs-Hauptspindel OMLAT bietet Ihnen eine präzise und leistungsstarke Lösung für Ihre CNC-Bearbeitungsanforderungen. Diese gebrauchte Spindel wurde aus einem laufenden System entnommen und bietet weiterhin hervorragende Leistung und Zuverlässigkeit.

Bitte sprechen Sie uns an, wenn sie lediglich die Spindel benötigen und nicht die Zusatzaggregate. Wir haben auch noch eine Spindel am Lager, die ohne C Achse und Messtaster angeboten werden kann.

Technische Spezifikationen:

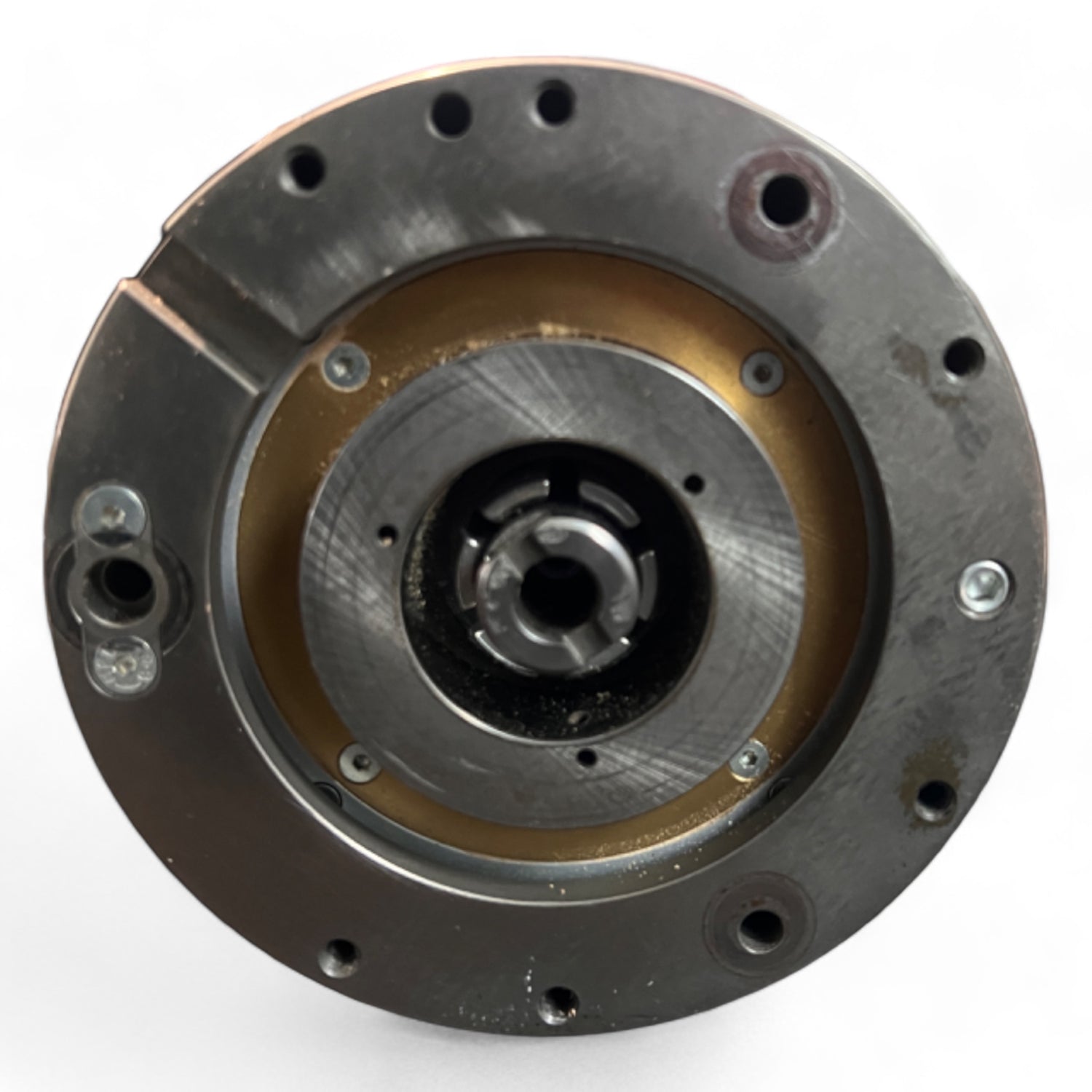

• Werkzeugaufnahme: HSK F63, Kegeldurchmesser 38 mm, ähnlich DIN 69893
• Werkzeugeinzug: Automatisch mit einer Einzugskraft von 11.000 N
• Maximales Werkzeuggewicht: 6 kg
• Drehrichtung: Rechts-/Linkslauf, programmierbar
• Drehzahlbereich: Stufenlos 1.500 - 18.000 U/min, programmierbar
• Antrieb: Frequenzgeregelter Drehstrommotor
• Antriebsleistung: 12 kW im S-1-Betrieb
• Spindelschmierung: Einmalige Werkfettschmierung
• Spindelkühlung: Wasserkühlung
• Konstante Leistung: Von 12.000 bis 18.000 U/min
• Seriennummer: 006186
• Homag Teilenummer: 2056099670

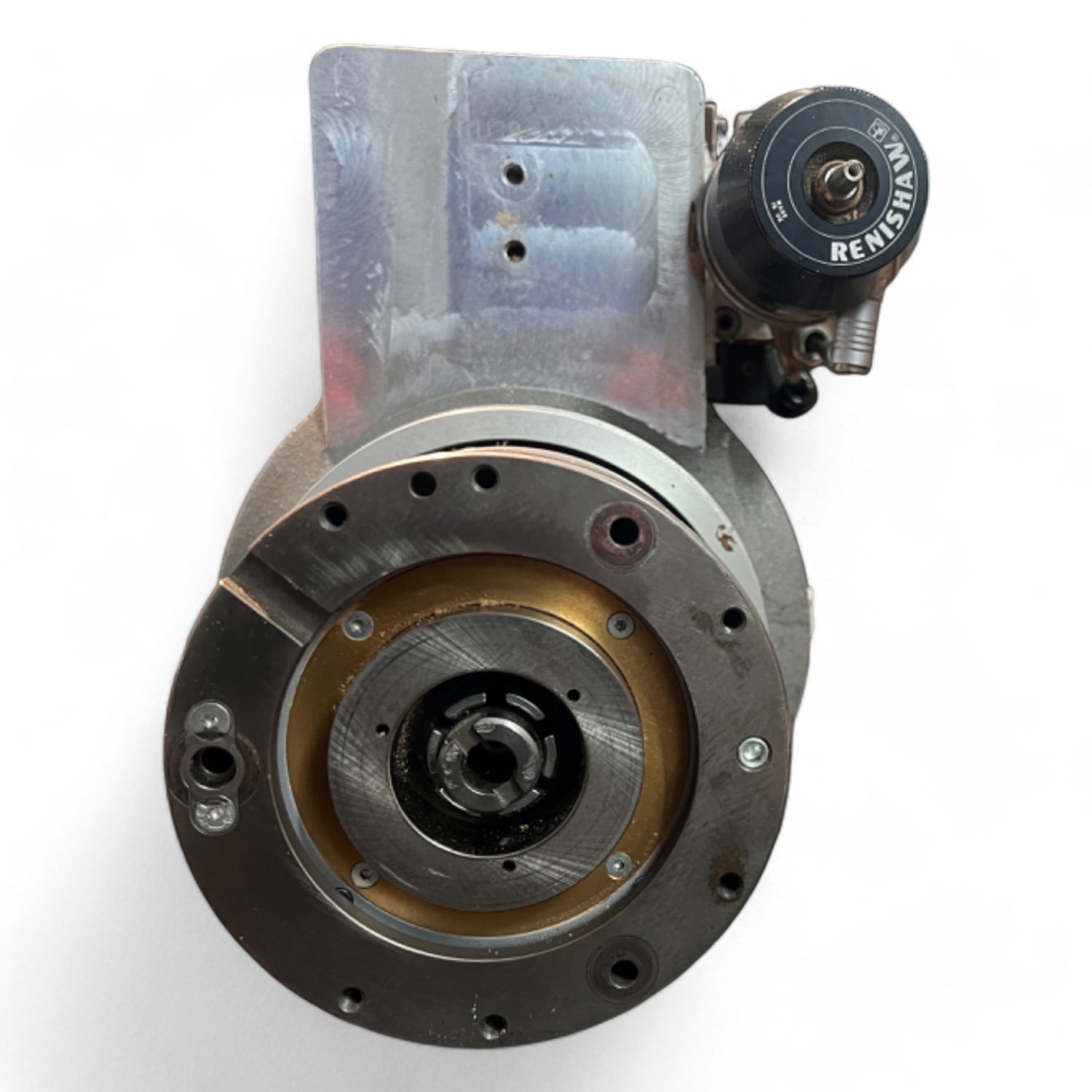

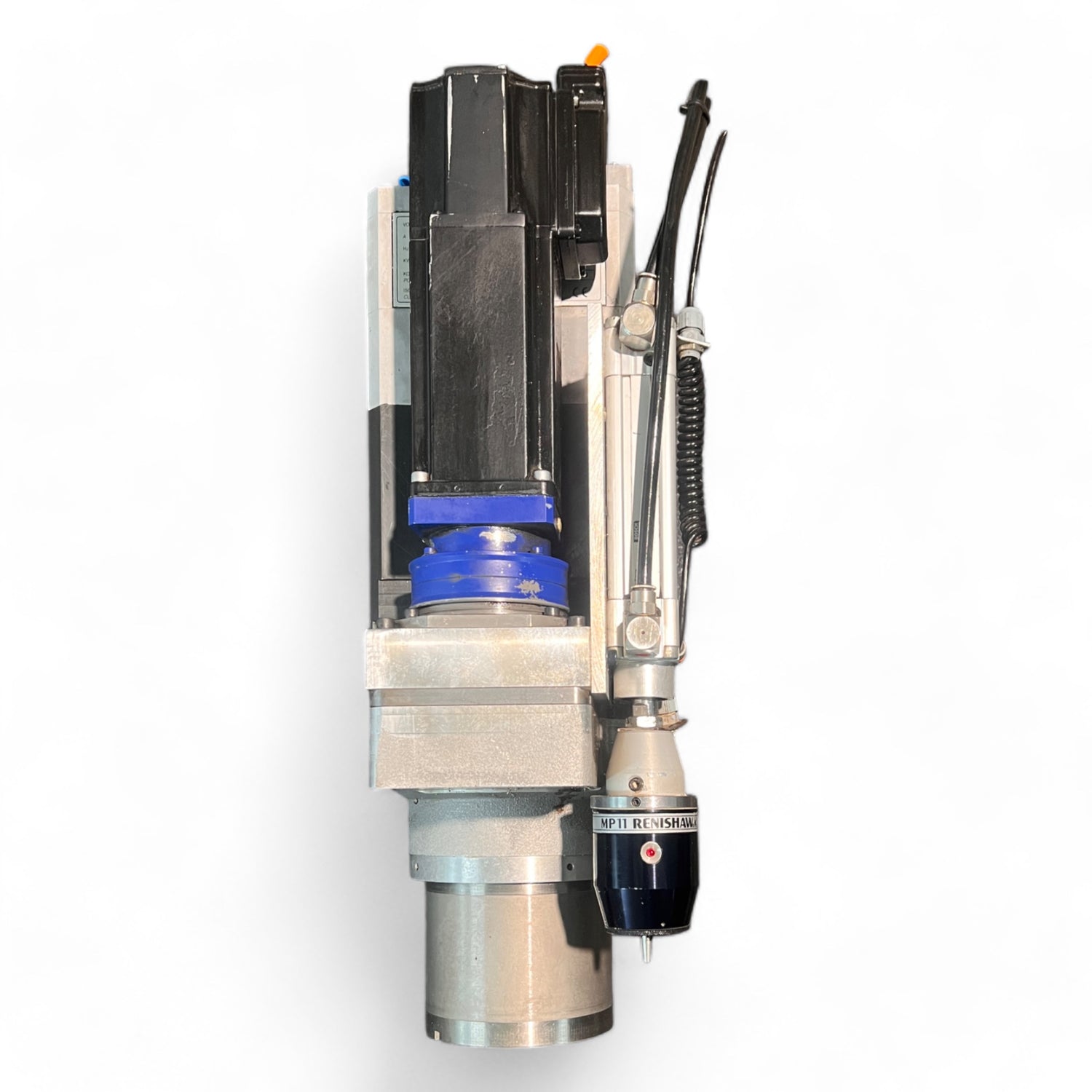

Renishaw MP 11 Messtaster

Der Renishaw MP 11 Messtaster ist eine unverzichtbare Ergänzung für Ihre CNC-Maschine. Er ermöglicht hochpräzise Messungen und sorgt dafür, dass Ihre Bearbeitungsprozesse stets exakt und zuverlässig ablaufen.

Technische Daten und Zusammenfassung:

Zusammenfassung: Der Renishaw MP 11 ist ein Tastsystem, das für CNC-Bearbeitungszentren mit manueller Werkzeugwechselmöglichkeit entwickelt wurde. Es bietet erhebliche Produktivitätssteigerungen durch die Reduzierung der Einrichtzeiten und die Verbesserung der Präzision bei der Komponenteninspektion. Dieser Taster zeichnet sich durch die direkte Signalübertragung zur CNC-Maschinensteuerung, die visuelle Anzeige des Tastkopfzustands und die externe Federdruckeinstellung des Tasters aus. Das System umfasst verschiedene Schaftoptionen für unterschiedliche Maschinentypen und Konfigurationen.

Technische Daten:

• Tasterlängen: 36,5 mm, 21,5 mm, 8 mm
• Messrichtungen: ±X, ±Y, +Z
• Auslösekräfte:
  • X- und Y-Richtungen: 0,50 bis 1,5N
  • Z-Richtung: 1,8 bis 7,0N
• Unidirektionale Wiederholgenauigkeit: 1,0µm bei 1000mm/min mit einem 50mm langen Taster
• Abmessungen:
  • X/Y Überweg: ±17,5°
  • Z Überweg: 8 mm
  • Tasterdurchmesser: Ø60 mm
  • Stylus-Durchmesser: Ø6 mm
• Kabellänge:
  • Gewickelt: 765 mm
  • Gestreckt: 1695 mm
• Stromversorgung: 15 - 30V DC, 100 mA max
• SSR-Kontakte: ±50V DC, 50mA max
• Eigenschaften:
  • Direkte Signalübertragung
  • Visuelle Anzeige des Tastkopfzustands
  • Externe Federdruckeinstellung des Tasters
  • Ausrichtung des Tasters auf die Spindelmitte

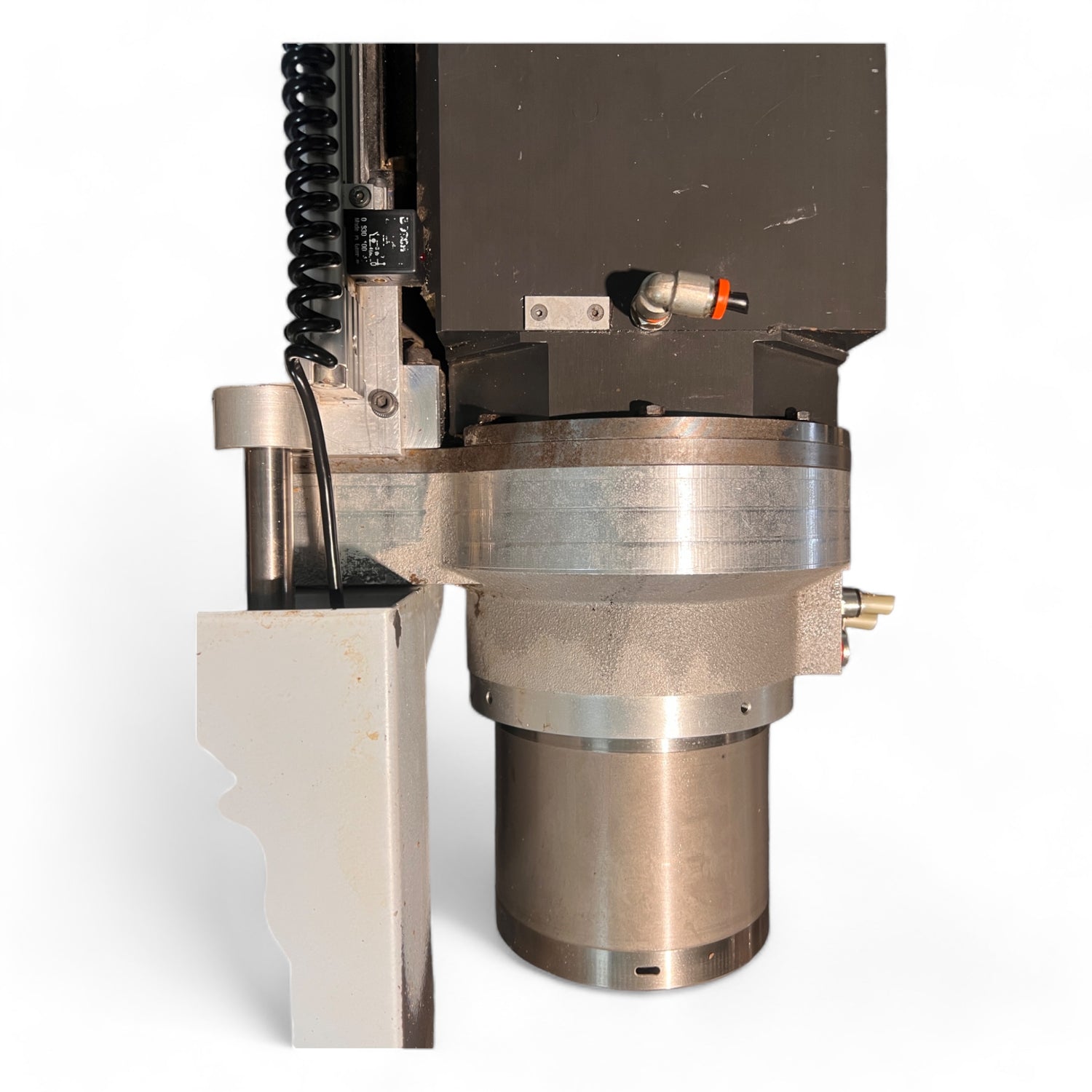

NC-gesteuerte C-Achse (W-Achse)

Die NC-gesteuerte C-Achse (W-Achse) erweitert Ihre Bearbeitungsmöglichkeiten erheblich. Diese Achse ermöglicht eine um 360° drehende Bewegung und ist perfekt auf den Einsatz in Homag/Weeke Maschinen abgestimmt.

Eigenschaften der C-Achse:

• Drehbewegung: 360° NC-gesteuert
• Antrieb: Leistungsstarker Motor für präzise Bewegungen
• Bezugsbolzen: Für exakte Positionierung und Wiederholgenauigkeit

Mit dieser Kombination aus Hochleistungs-Hauptspindel, Renishaw MP 11 Messtaster und der NC-gesteuerten C-Achse (W-Achse) sind Sie bestens gerüstet für anspruchsvolle Bearbeitungsaufgaben. Diese gebrauchten Komponenten bieten Ihnen höchste Präzision, Zuverlässigkeit und Flexibilität in Ihrer Produktion.
