Phoenix Contact Phoenix Contact Sicherheitsrelais PSR SCP 24DC ESD 5X1 1X2 300 | Art.-Nr. 29 81 428 – Safety Relay Art.-Nr. 2981428

Beschreibung

Phoenix Contact Sicherheitsrelais PSR SCP 24DC ESD 5X1 1X2 300 | Art.-Nr. 29 81 428 – Safety Relay

Phoenix Contact Sicherheitsrelais PSR SCP 24DC ESD 5X1 1X2 300 | Art.-Nr. 29 81 428 – Safety Relay

(safety relay, time delay relay)

Art.-Nr.: 29 81 428

Art.-Nr.:

Hersteller: Phoenix Contact

Hersteller:

Typ: PSR SCP 24DC ESD 5X1 1X2 300

Typ:

Baureihe: Phoenix Safety Relays

Baureihe:

Herstellungsland: Deutschland

Herstellungsland:

Norm: CE konform

Norm:

Angeboten wird ein originales Phoenix Contact Sicherheitsrelais vom Typ PSR SCP 24DC ESD 5X1 1X2 300 mit integrierter Zeitverzögerung.

Das Gerät dient zur sicheren Überwachung und Abschaltung von sicherheitsrelevanten Stromkreisen, wie Not Aus, Schutztüren oder Zweihandsteuerungen.

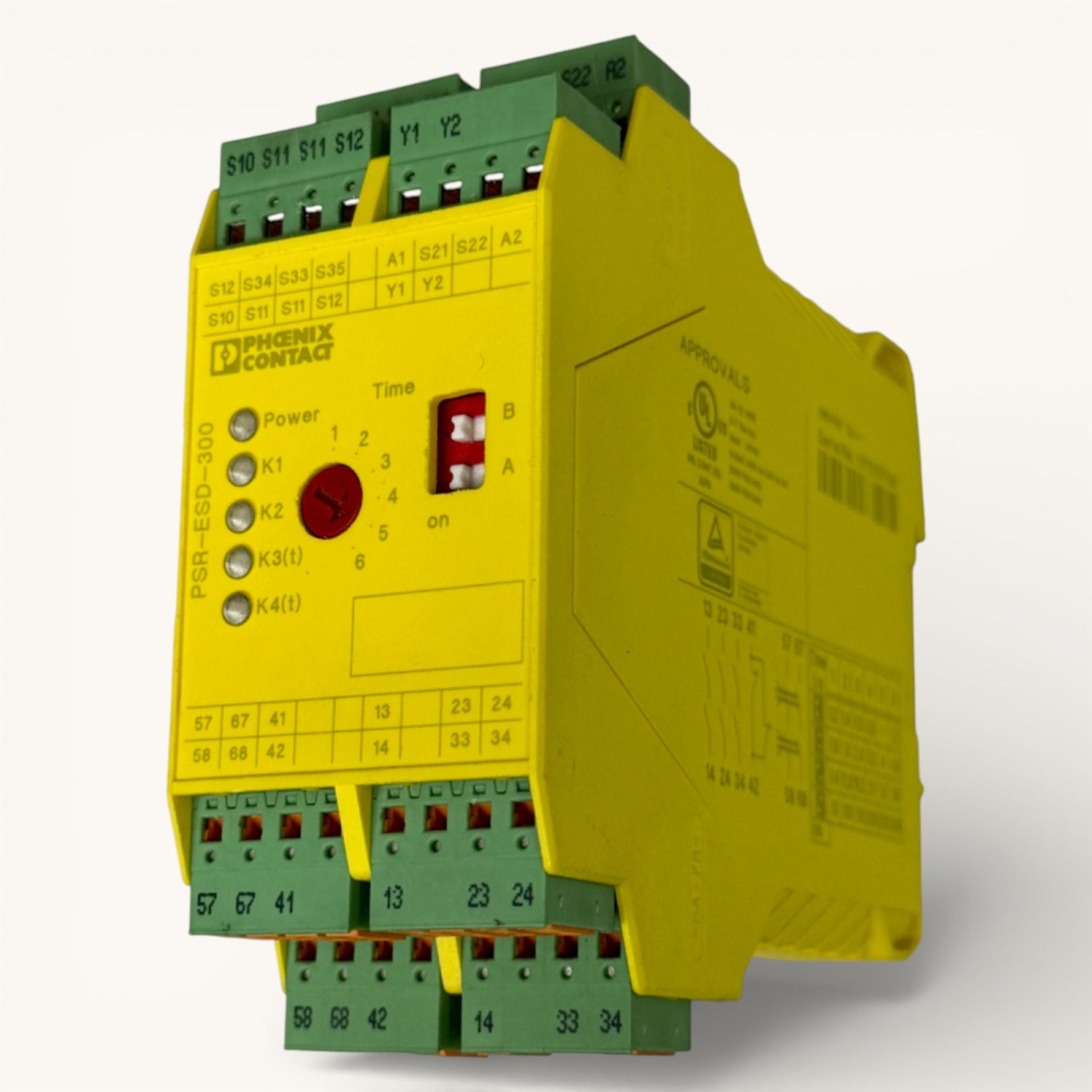

Auf der Gerätefront befinden sich LED Statusanzeigen für Power sowie die Relais K1, K2, K3(t) und K4(t).

Über den frontseitigen Drehschalter kann die Zeitverzögerung in mehreren Stufen eingestellt werden.

Zusätzlich ist ein Wahlschalter für die Betriebsart A oder B vorhanden.

Der aufgedruckte Schaltplan auf der Gehäuseseite zeigt die interne Kontaktlogik mit zeitverzögerten und sofort schaltenden Sicherheitskontakten.

Geeignet für den Einsatz in Maschinensteuerungen und industriellen Sicherheitskreisen.

Technische Daten

• Versorgung
• Betriebsspannung: 24 V DC
• Toleranzbereich: −15 % bis +10 %
• Eingänge
• Steuerkreise: S10 S11 S12
• Rückführkreis: S33 S34 S35
• Startkreis: A1 S21 S22 A2
• Ausgänge
• Sicherheitskontakte:
• 57 58
• 67 68
• 41 42
• Hilfskontakte
• 13 14
• 23 24
• 33 34
• Kontaktbelastbarkeit
• 250 V AC
• Schließer: 6 A
• Öffner: 3 A
• 230 V AC15
• 3 A
• 24 V DC13
• 2,5 A
• Zeitfunktionen
• Einstellbare Zeitverzögerung: 0,2 bis 300 Sekunden
• Einstellbereich über frontseitigen Drehschalter
• Zeitverzögerte Ausgänge K3(t) und K4(t)
• Schaltfrequenz
• 4 bis 360 Schaltzyklen pro Stunde
• Montage
• Hutschienenmontage nach DIN EN 60715
• Steckklemmen oben und unten
• Gewicht
• Gewicht
• ca. 0,35 kg
• Abmessungen
• Abmessungen
• ca. L × B × H = 114 × 45 × 120 mm
• Technischer Einsatzzweck
• Technischer Einsatzzweck
• Sicherheitskreise in CNC Maschinen
• Holzbearbeitungsmaschinen IMA WEEKE HOMAG
• Überwachung von Schutztüren und Lichtschranken
• Not Aus Schaltungen
• Produktionsanlagen und Fertigungsautomation

Zustand

Gebraucht geprüft und funktionsfähig

Gebrauchsspuren gemäß Fotos

Technisch einwandfrei

Warennummer

Warennummer

85364900 Vorschlag ohne Gewähr

Highlights

Highlights

• Zertifiziertes Sicherheitsrelais für industrielle Maschinensteuerungen

• Integrierte Zeitverzögerung bis 300 Sekunden für sichere Abschaltsequenzen

• Mehrere redundante Sicherheitskontakte für hohe Ausfallsicherheit

Hersteller Phoenix Contact

Hersteller

Artikelnummer 2981428

Artikelnummer
