SCM ROUTECH R 400 5 Achs-Bearbeitungszentrum

SCM ROUTECH R400 - OVER mit 2 parallelen Tischen

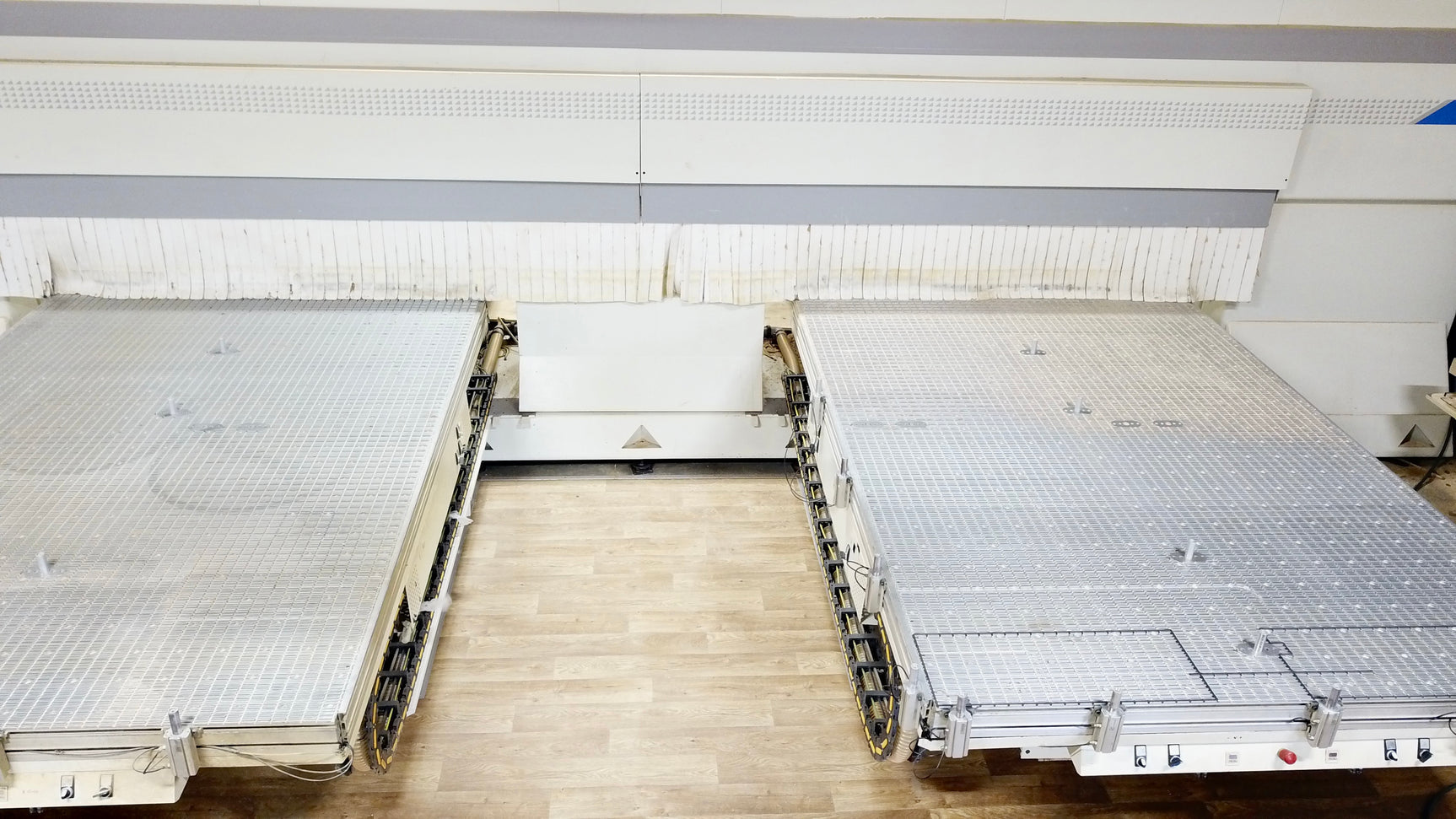

• Abmessungen der Arbeitstische:

2 Tische von 2.120 x 3.120 mm

Modell Large, mit getrennten Tischen

• Sondergeschwindigkeit der Z-Achse:

600 mm statt Standard

Der Tisch ist leicht zugänglich zum Be- und Entladen und bietet bei Modellen mit 2 unabhängigen Motoren in der X-Achse eine optimale Reichweite für jeden Fräsmotor.

• Maximale Verfahrwege:

• X: 7,385 mm

• Y: 4,490 mm

• Z: 600 mm

• Maximale Durchgangshöhe: 500 mm

• Öffnung zwischen den Tischen: 1.630 mm

• Abstand Werkzeughalter-Tisch: -10 bis 590 mm

• Fräsmotoren und Spindeln:

2 unabhängige X-Achsen ermöglichen den parallelen Betrieb der Motoren auf denselben oder beiden Tischen. Unterschiedliche Programme können gleichzeitig ausgeführt werden.

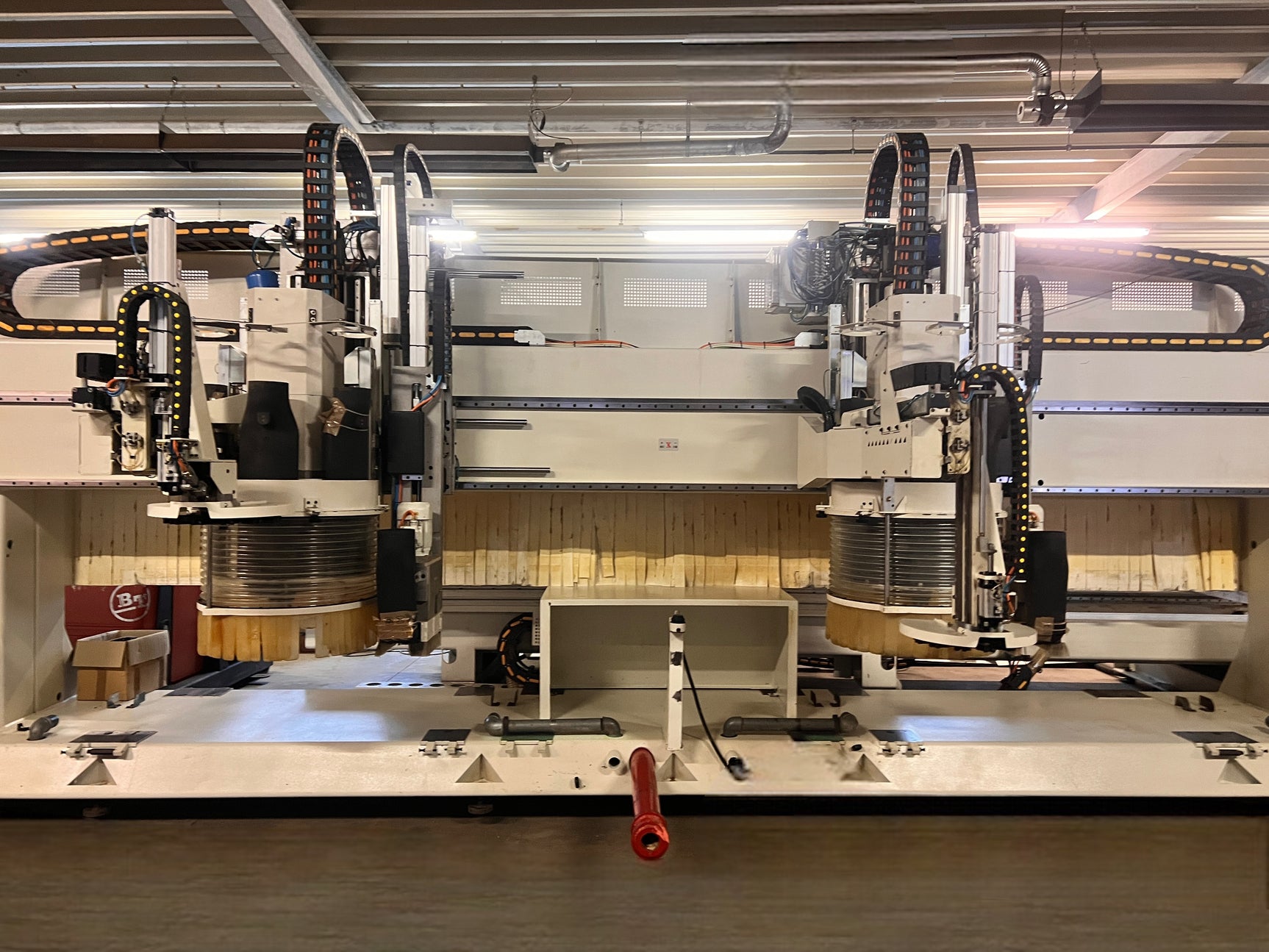

• 5-Achsen Prisma T Fräsmotoren (2x):

13 kW (S1), 15 kW (S6), flüssigkeitsgekühlt, maximale Drehzahl: 18.000 U/min.

Werkzeuganschluss: HSK-63-E mit hoher Stabilität und Präzision.

• Bohrgruppen F18:

12 vertikale und 6 horizontale Bohrer, stufenlos regelbar.

• Vakuumsystem:

2 Vakuumpumpen mit je 250 m³/h und 5,5 kW Motorleistung.

• Steuerung:

Erweiterbar auf bis zu 10 CNC-Achsen. Parallele Bearbeitung auf beiden Tischen möglich.

• Spezifikationen:

• Motorleistung: 13 kW (S1) bei 7.000 U/min

• Werkzeughalter: HSK-63-E

• Maximale Schnitthöhe: 100 mm mit einem 300 mm Sägeblatt bei 7.000 U/min

• Zusätzliche Ausstattung:

• 2 Magazine Rapid 12 für HSK-63-E Werkzeuge

• 2 x Kühlung für Aluminium- oder Leichtmetalllegierungen

• 2x Sensoren zur Messung von Werkzeuglänge und Plattendicke

Neupreis: über EUR 350.000,–

(Technische Daten unter Vorbehalt, Angaben des Herstellers)

Staubschutz für beide Achsen wird erneuert.
