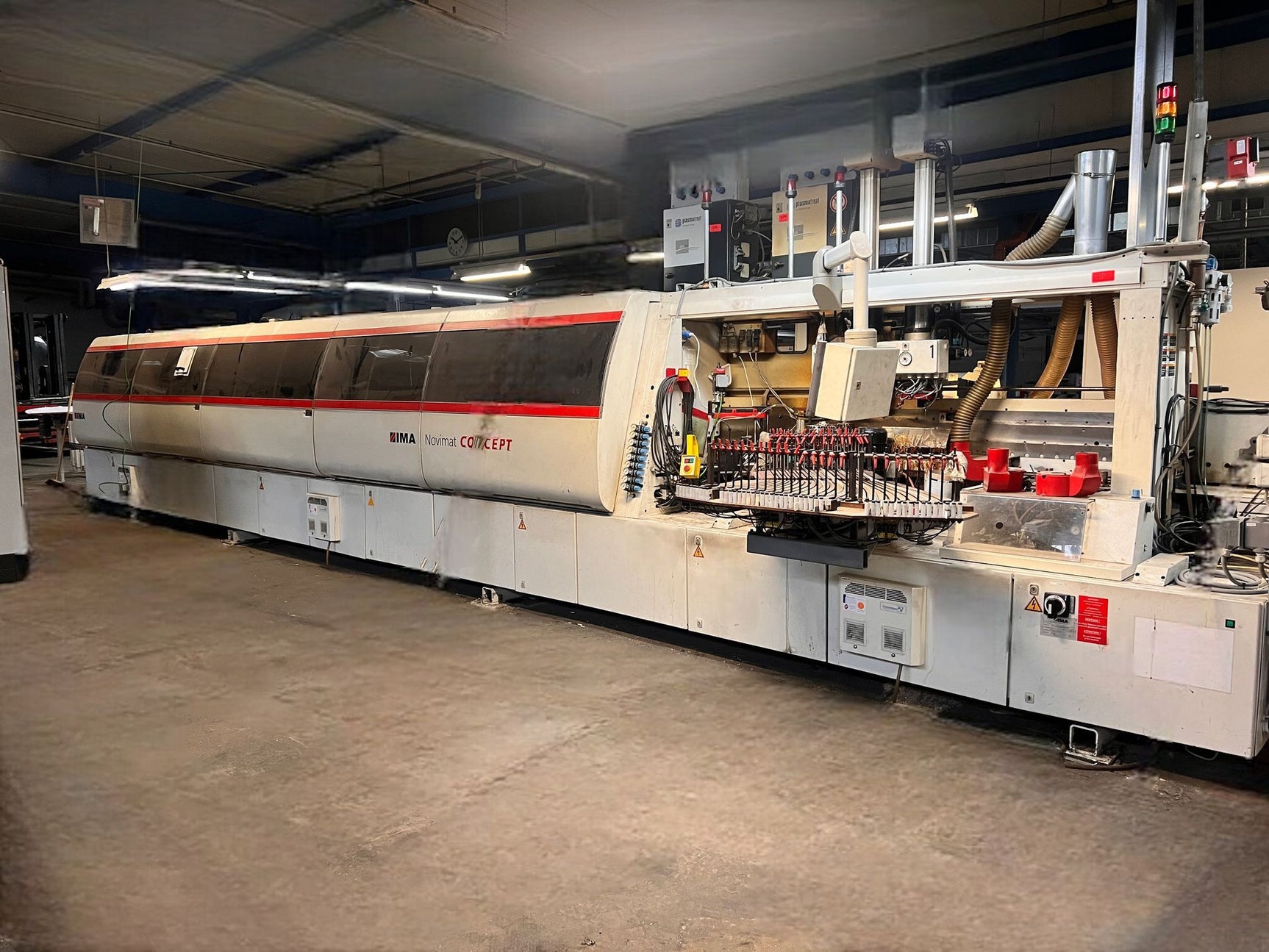

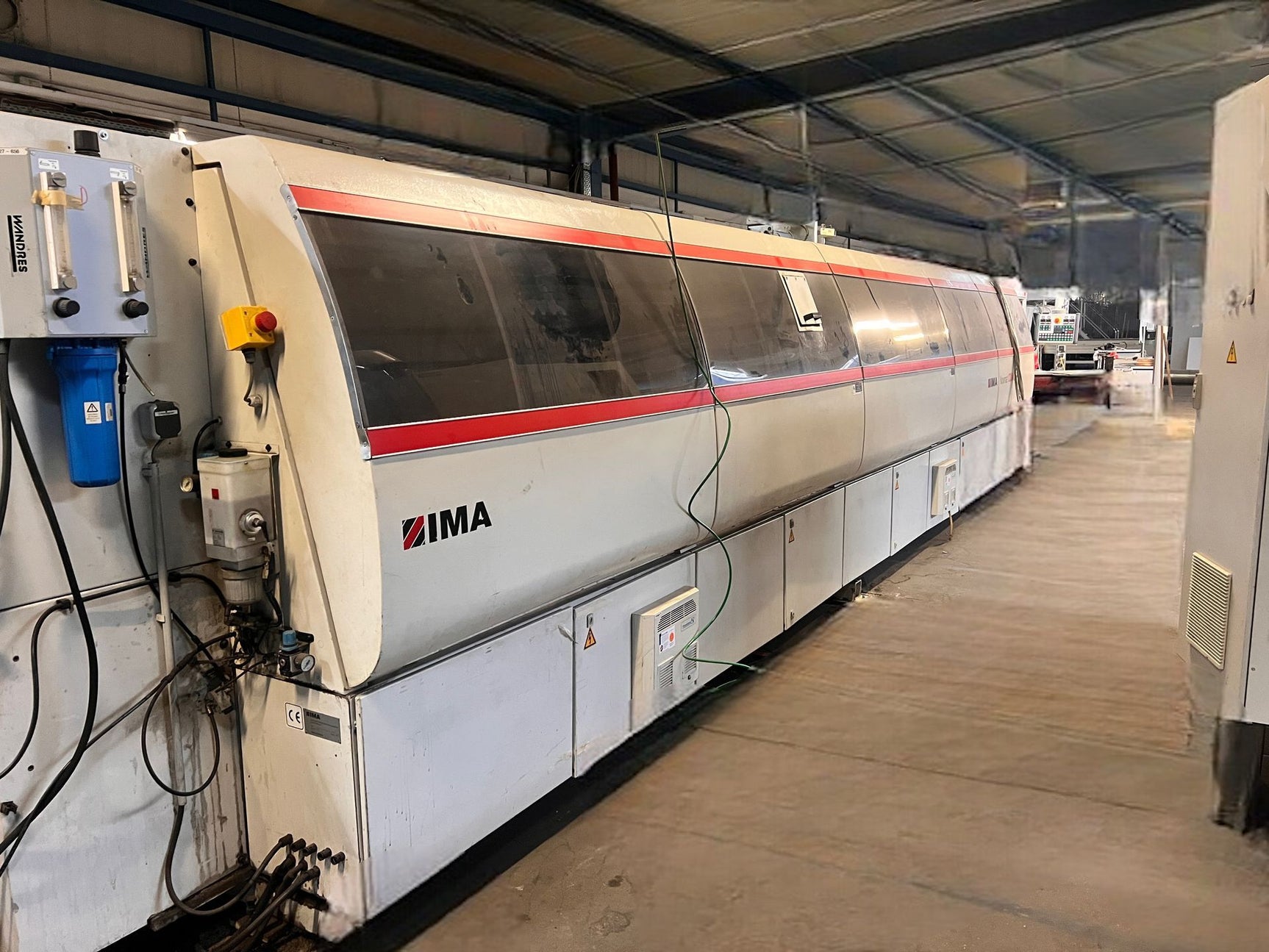

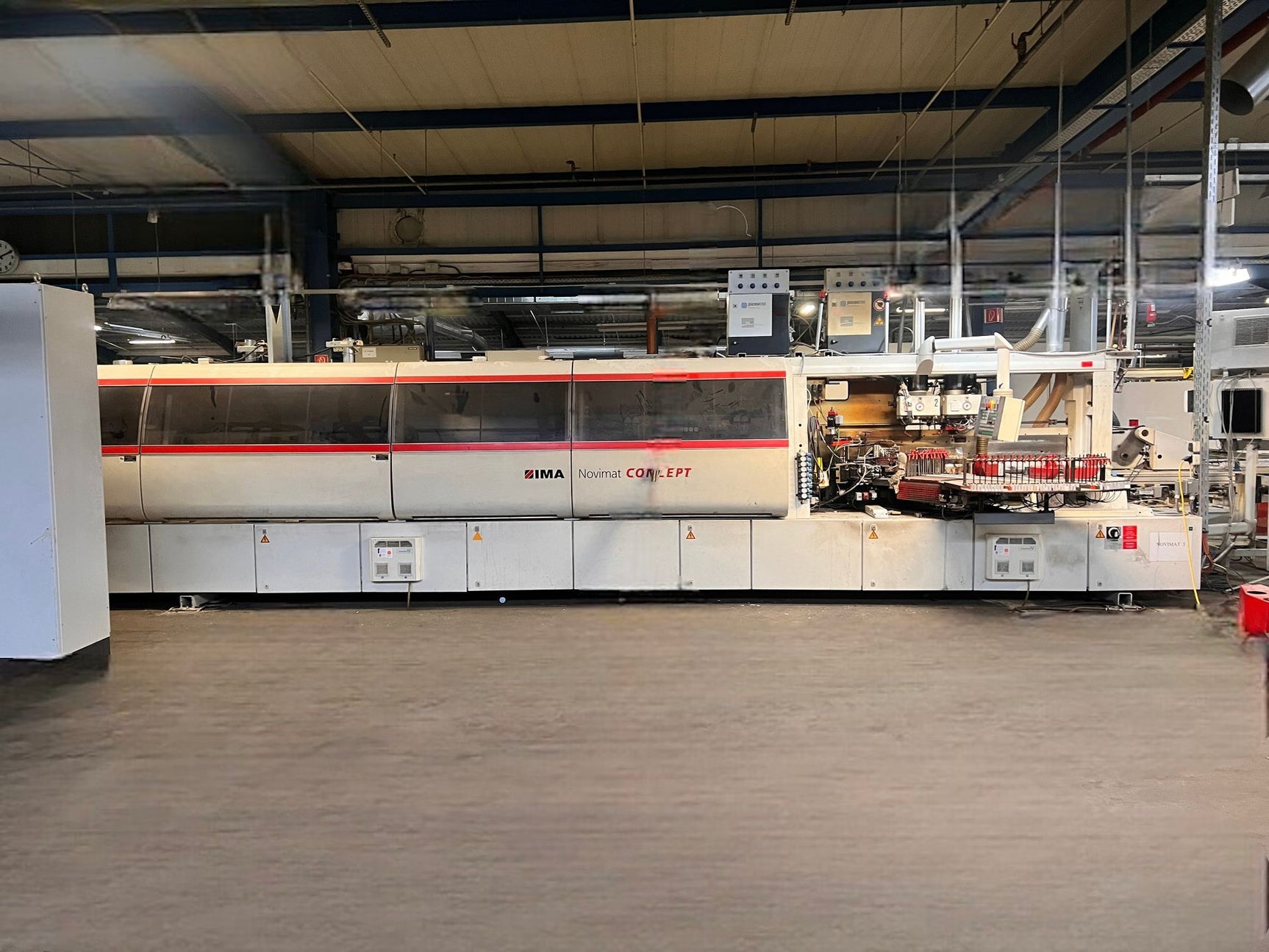

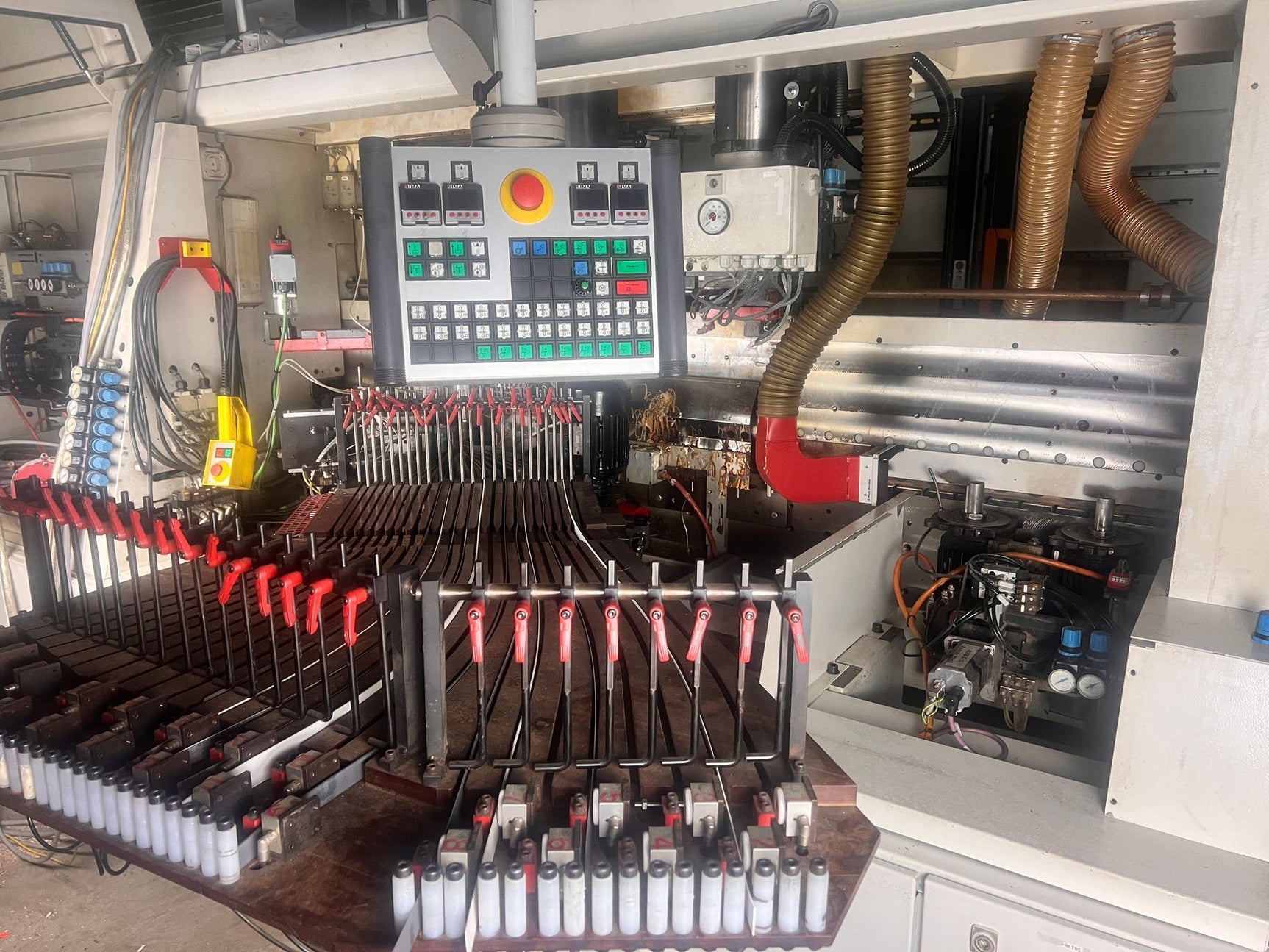

IMA Novimat Concept /I/G/80/650/R3 Kantenanleimmaschine

IMA Novimat Concept /I/G/80/650/R3 Kantenanleimmaschine

Basisdaten

Hersteller: IMA

Modell: Concept I/G/80/650/R3

Maschinen-Nr.: 08113

Baujahr: 2006

Gewicht: ca. 9700 kg

Zustand: Gebraucht, geprüft

Arbeitsbereich: 3 mm

Durchgangshöhe Tisch: 800 mm

Gesamtleistung: 41 kW

Plasma: vorhanden

Rückführung: vorhanden



Maschinenbeschreibung



• Verstellbares Anschlaglineal 700.080

• Einschubtisch 63.152

• Fräsaggregate: 08.378 und 08.0555

• Leimniveauabfrage vorhanden

• Kleberauftragseinrichtung 04.0832

• Verleimaggregat 04.1570

• PU-Vorschmelzer 283.203

• HK-Werkzeugaufnahme für schnelldrehende Motoren

• Kappaggregat 08.42

• Mehrfachbearbeitungsaggregat 08.348

• Mehrfach-Profilziehklingengerät 08.516

• Flachziehklinge 08.517

• Kopier-Eckenschwabbeln 08.604

• Schwabbelaggregat 08.617-4

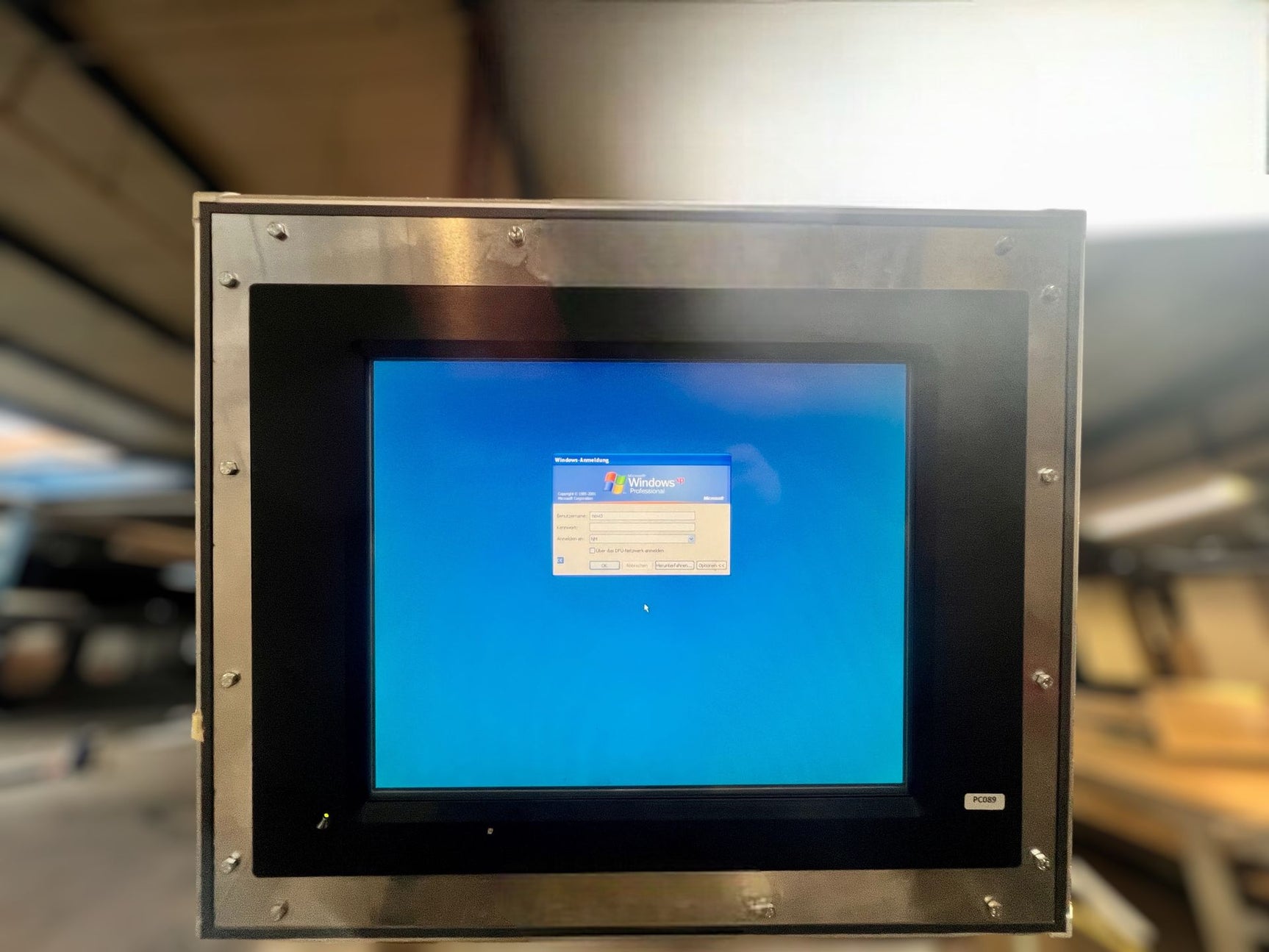

• Sicherheitseinrichtungen: Lichtschranken, Temperaturregler, Steuerterminal

• Zusätzliche Ausstattung: Vorgesetzter Röllchenbahntisch

• Absaugvorrichtung inkludiert

• Maschinengesamtlänge: ca. 11–16 m

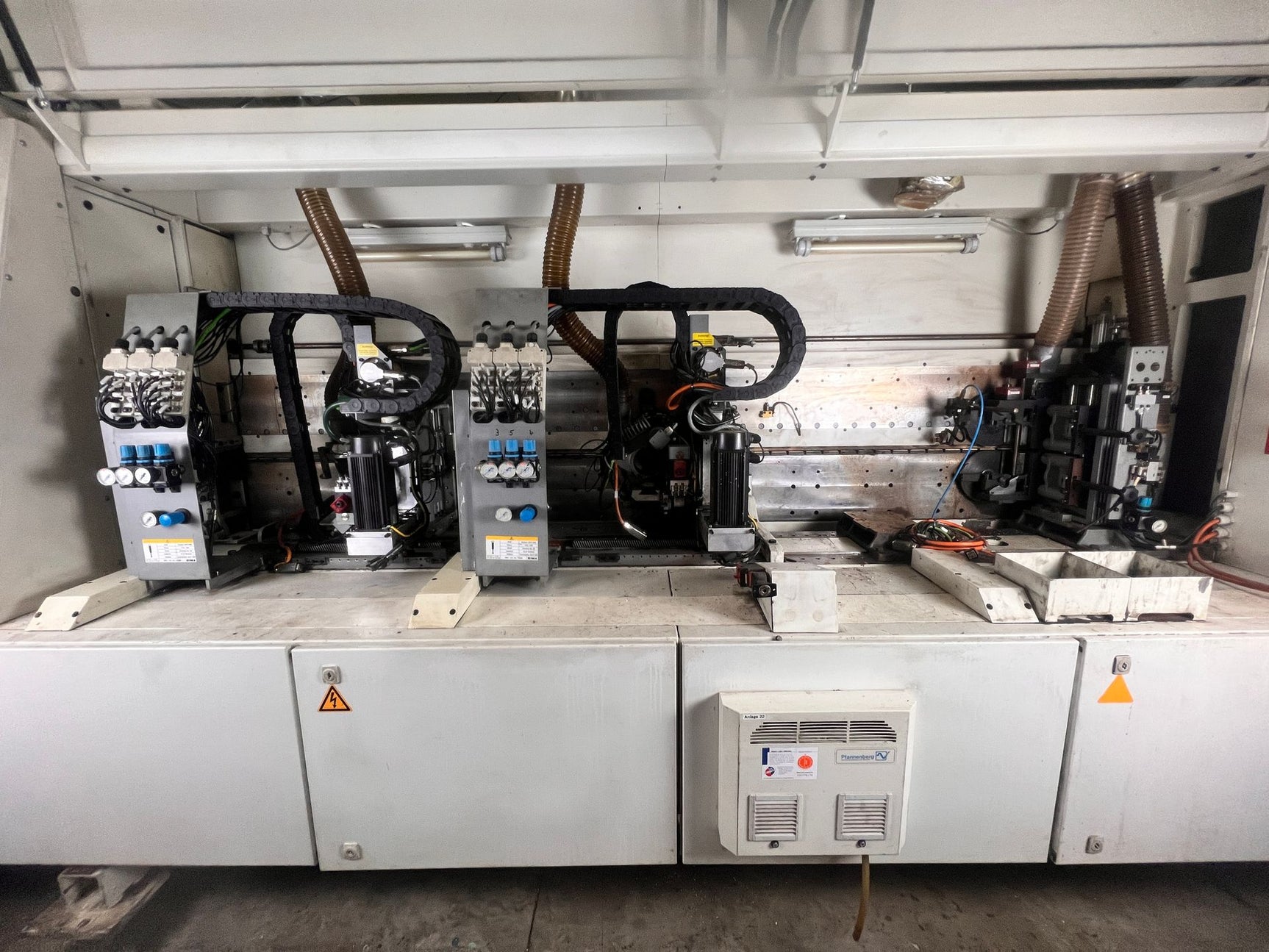

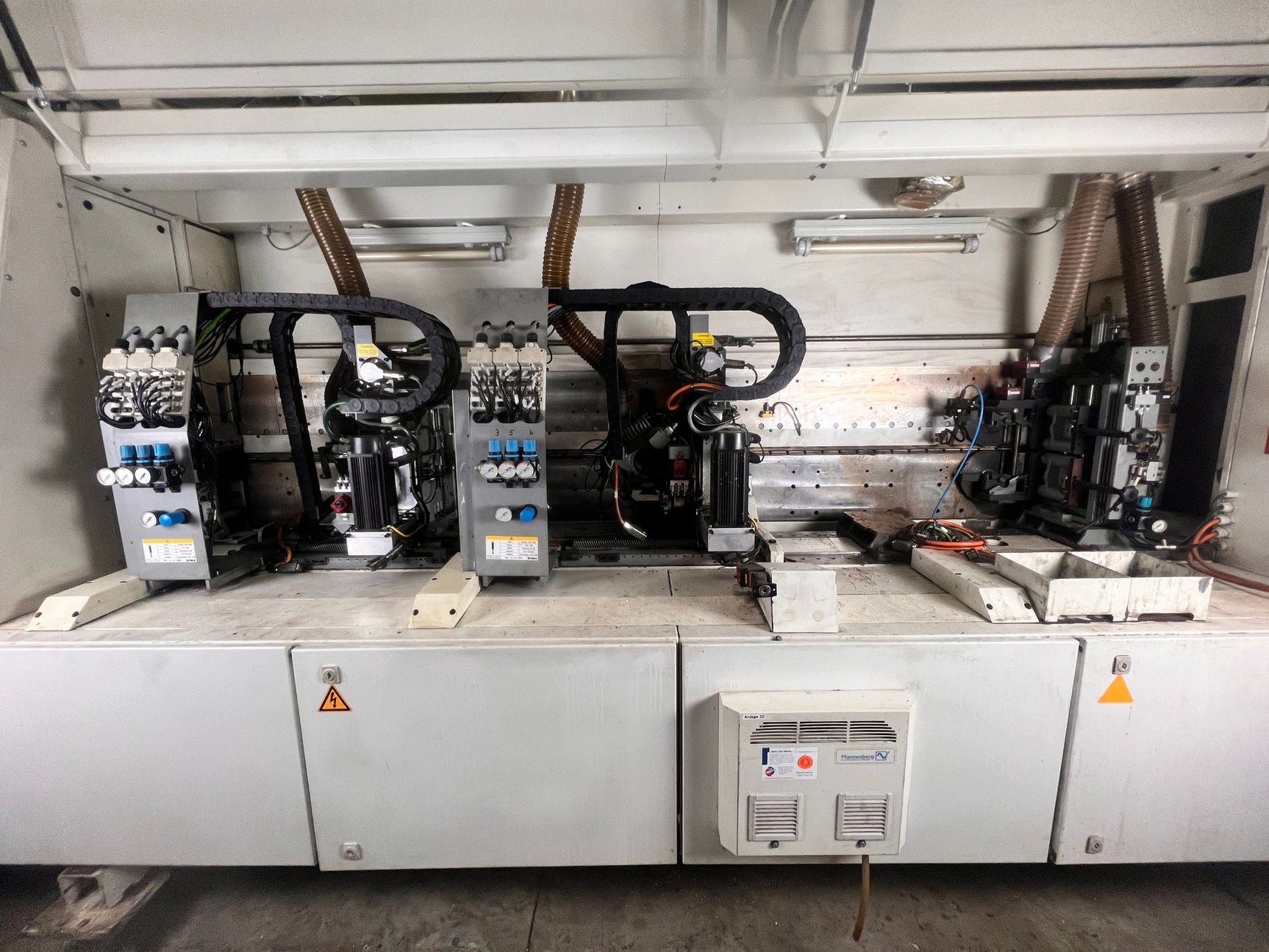

Hauptaggregate & Ausstattung

Verstellbares Anschlaglineal 700.080

Verwendungszweck: Präzises Anlegen der Werkstücke für die Förderung in die Maschine.

Beschreibung: Horizontal manuell verstellbar, unbeheizt, mit Führungsschlitten und Einstellspindel. Mechanische Digitalanzeige zur genauen Positionierung.

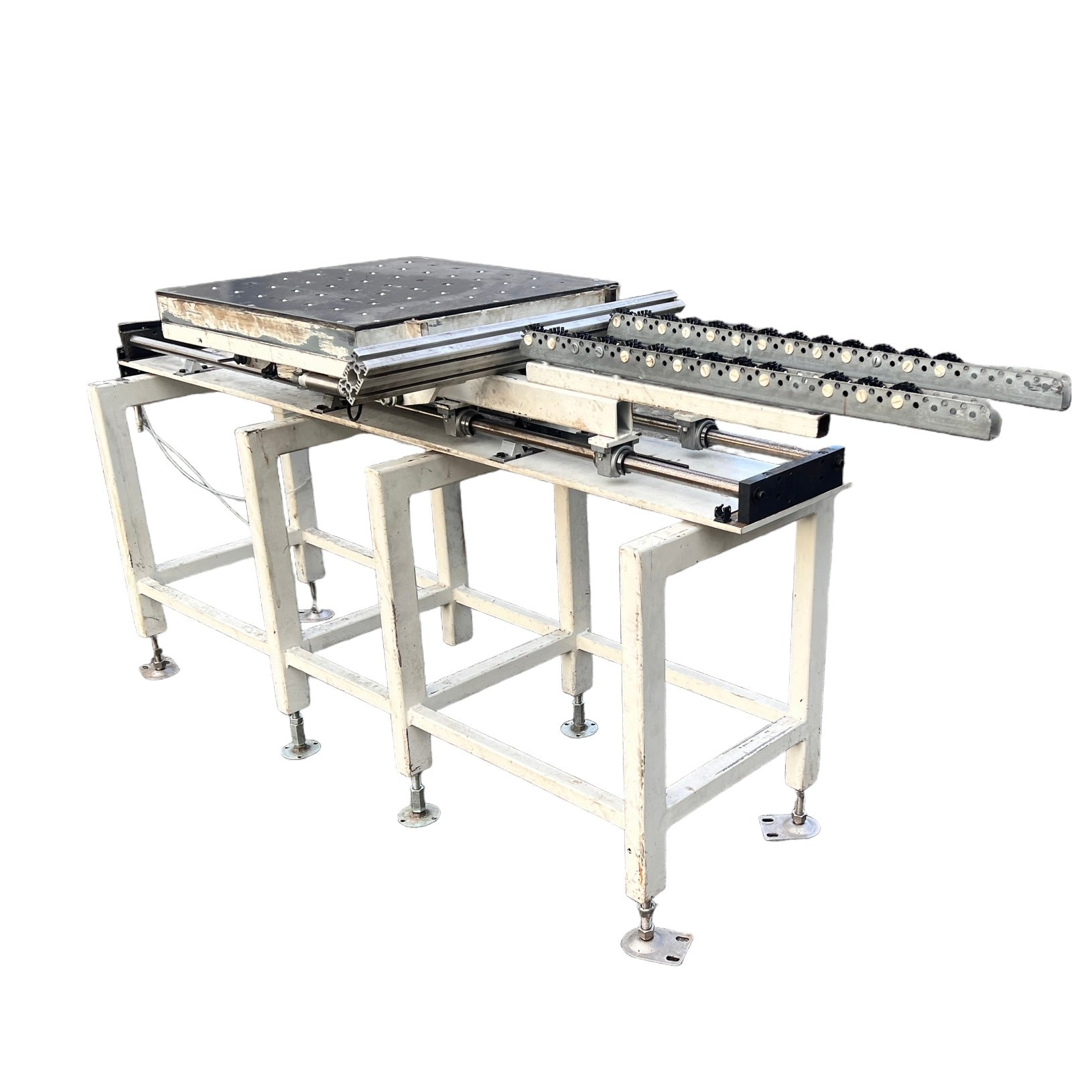

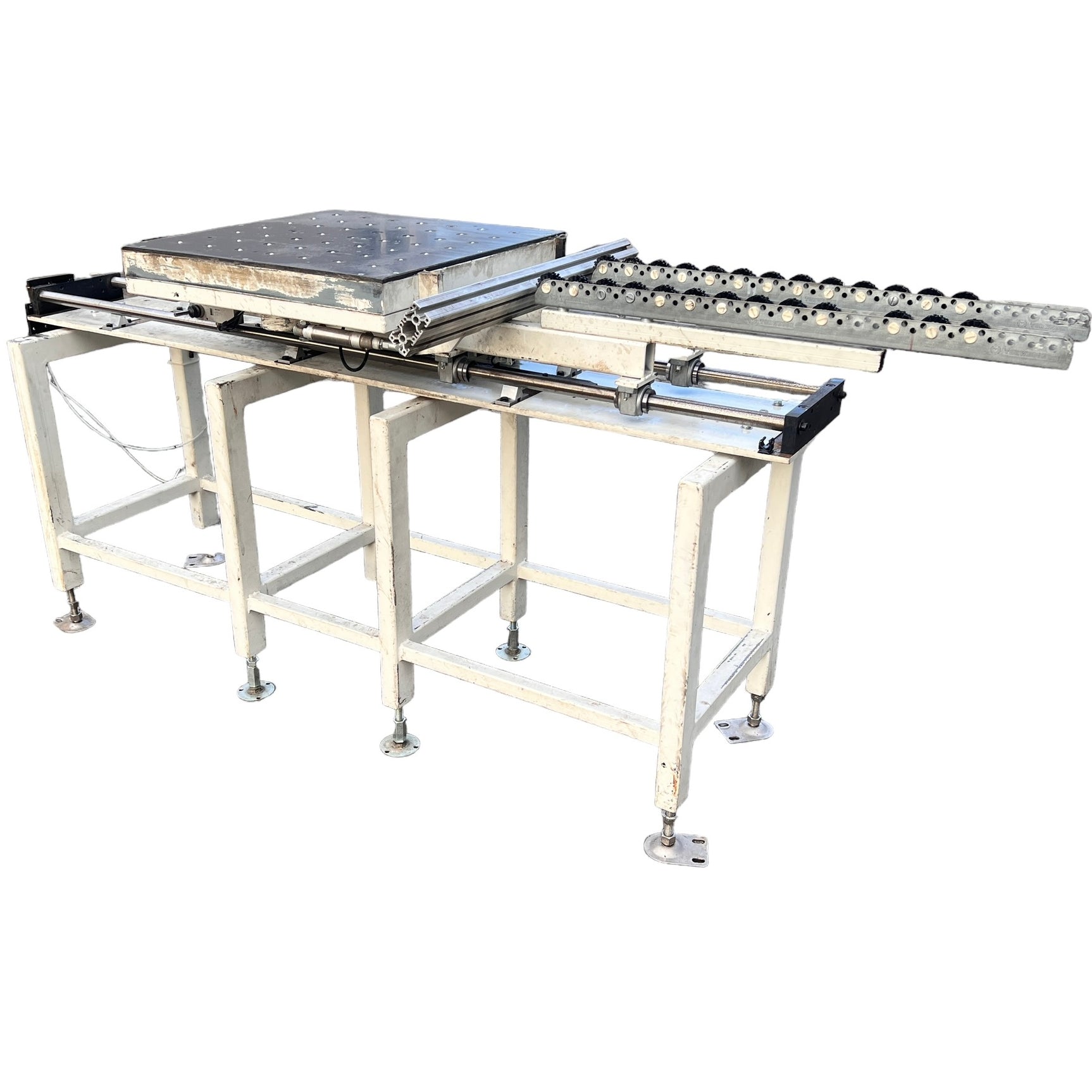

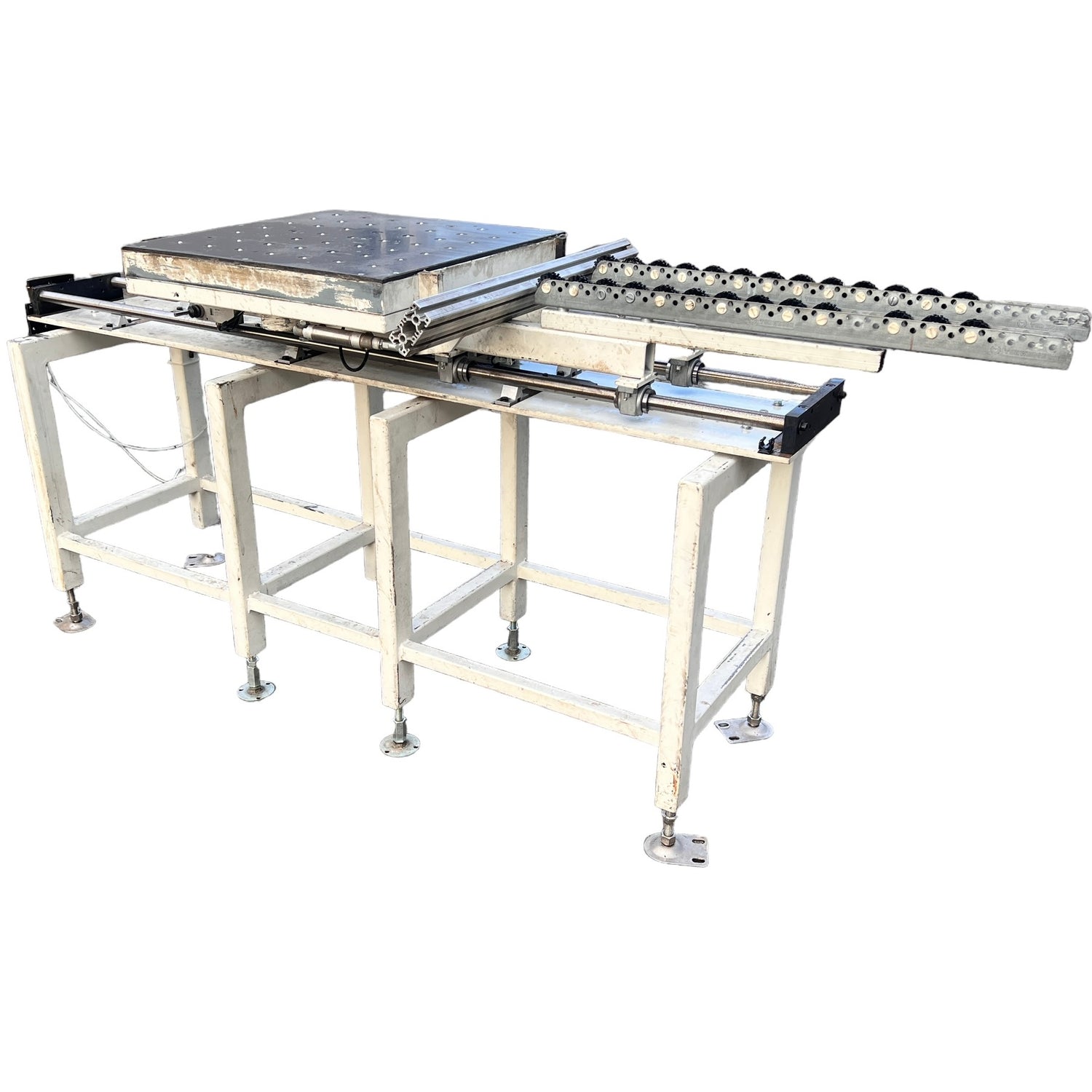

Einschubtisch 63.152

Verwendungszweck: Einführen von breiten oder kurzen Werkstücken in exakter Winkellage.

Beschreibung: Pneumatisch versenkbares Anschlaglineal mit Sicherheitsabschaltung. Stabile Aluminium-Tischplatte, Abfrage mittels Endschalter.

Technische Daten: Werkstück min. ca. 150 × 350 mm, max. ca. 600 × 1500 mm.

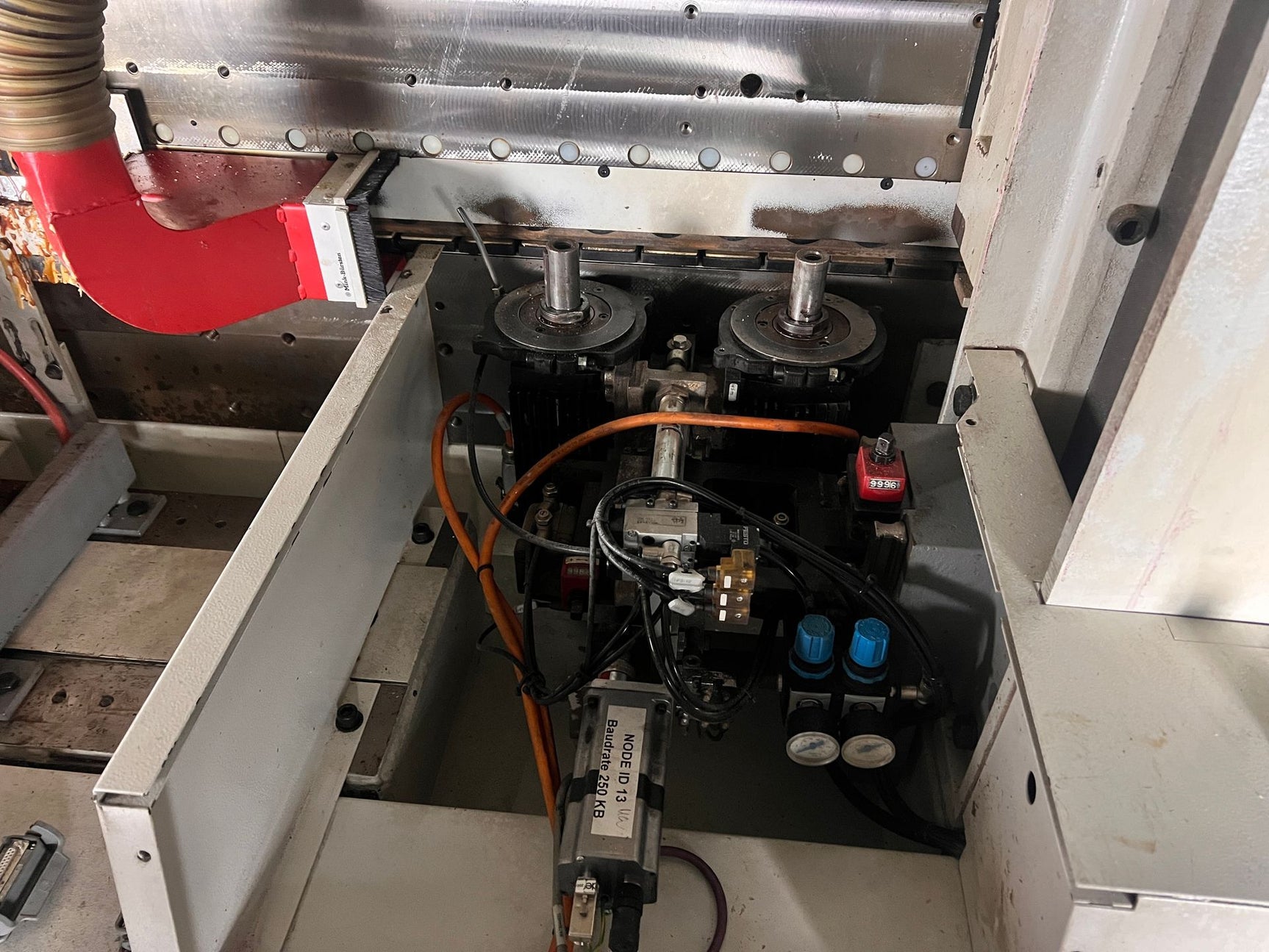

Fräsaggregat 08.378

Verwendungszweck: Bearbeitung der seitlichen Schmalflächen mit Fräswerkzeugen im Gleich- und Gegenlauf.

Beschreibung: Präzisions-Prismenführungen, Einstellung über Spindeln und Digitalanzeigen, Absaughauben für jedes Werkzeug. Drehstromflachmotor mit verstärkter Lagerung und Gleichstrombremse.

Kleberauftragseinrichtung 04.0832

Verwendungszweck: Auftrag von Schmelzkleber auf Werkstückkanten zur Verbindung mit Kantenmaterial.

Beschreibung: Schmelzbehälter mit großer Wärmeoberfläche für schnelles Aufheizen. Elektronische Temperaturregelung, thermostatisch geschalteter Antriebsmotor, automatische Anlauf- und Stopfunktion.

PU-Vorschmelzer 283.203

Verwendungszweck: Vorschmelzen von Polyurethan-Schmelzkleber und automatische Befüllung des Kleberbehälters.

Beschreibung: Kompakte Vorschmelzeinheit mit Teflonbeschichtung. Füllstandskontrolle über Niveau-Fühler mit Anzeigeleuchte. Schonende Temperaturregelung für Kleberblöcke.

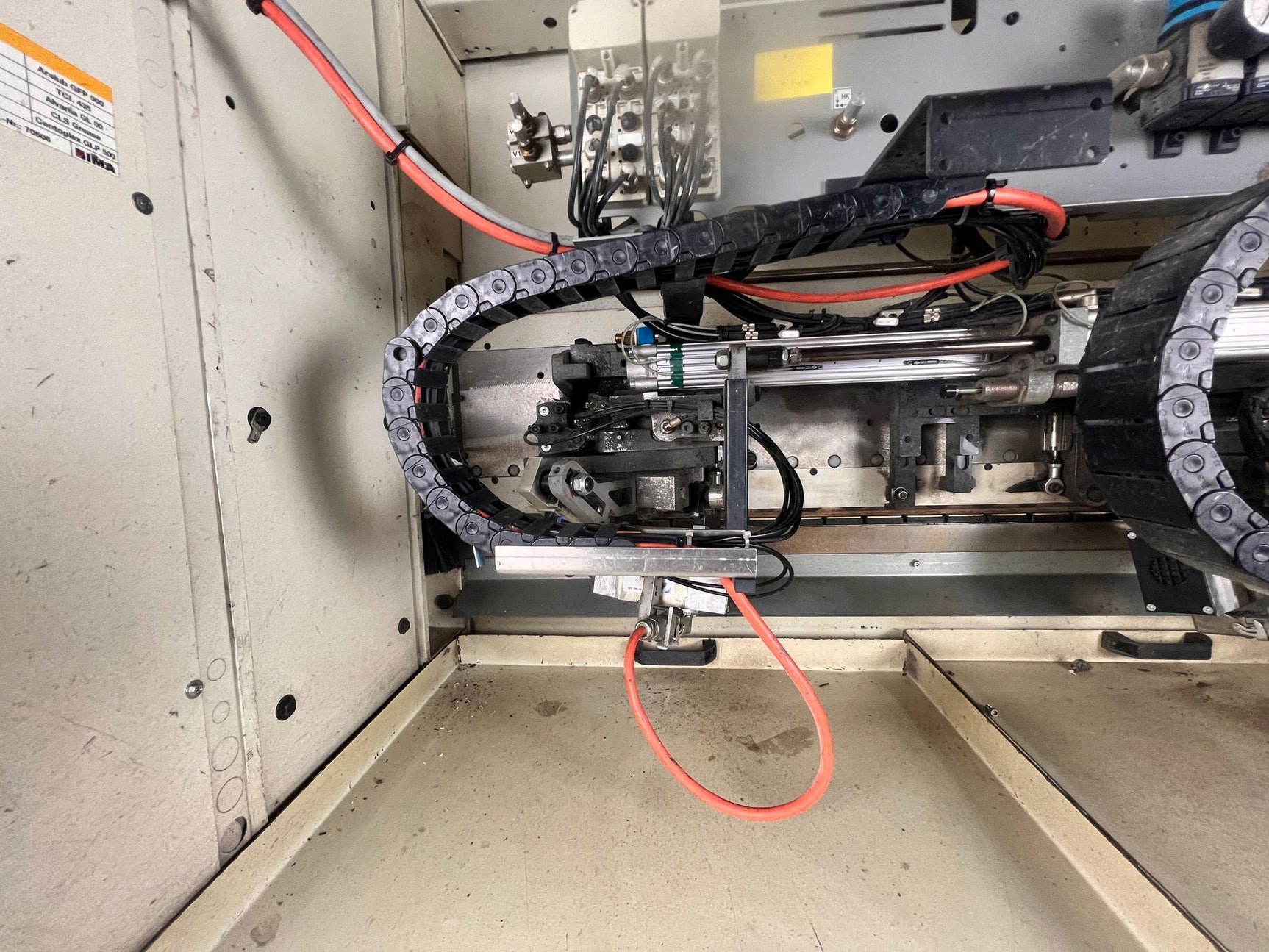

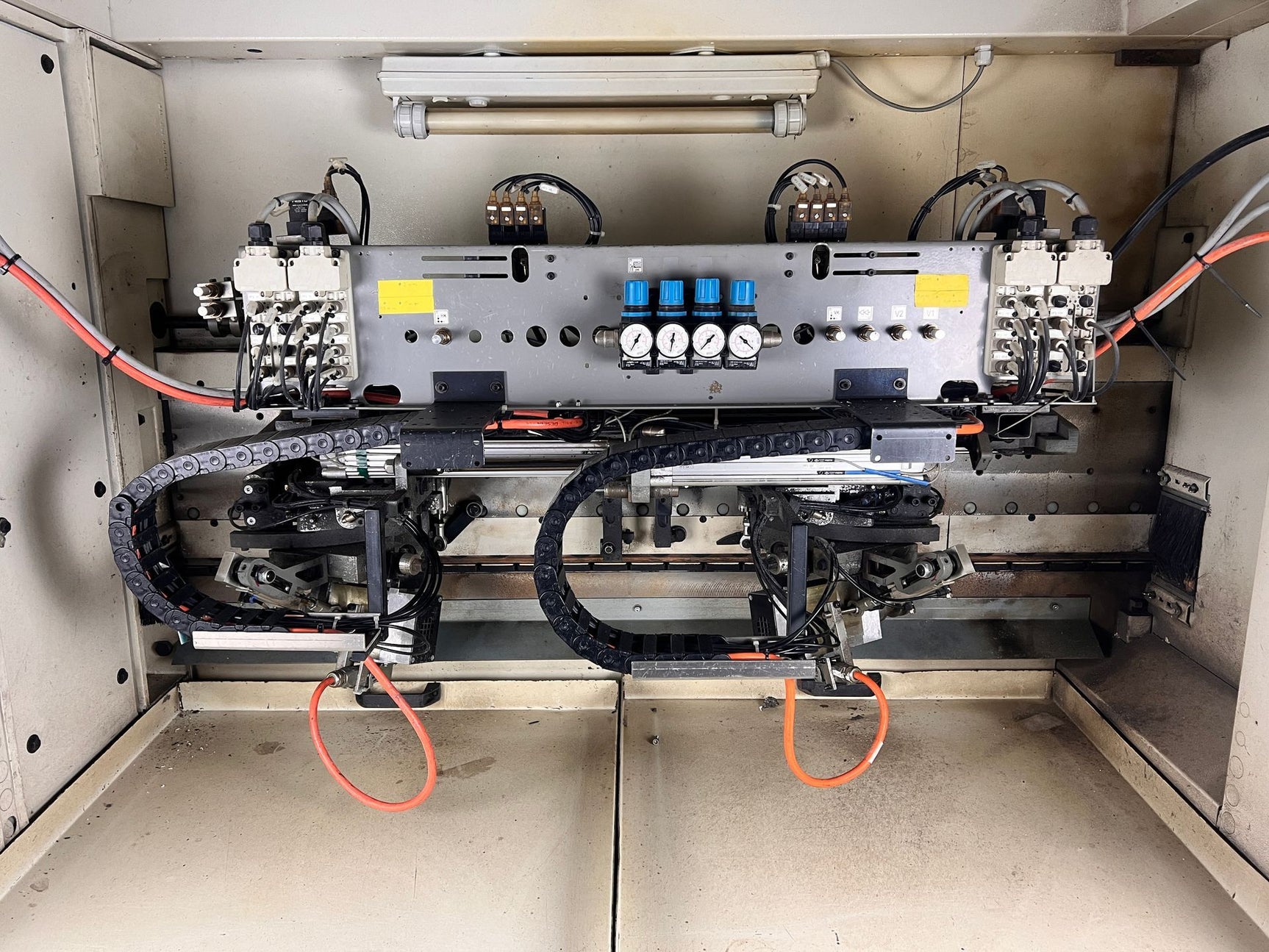

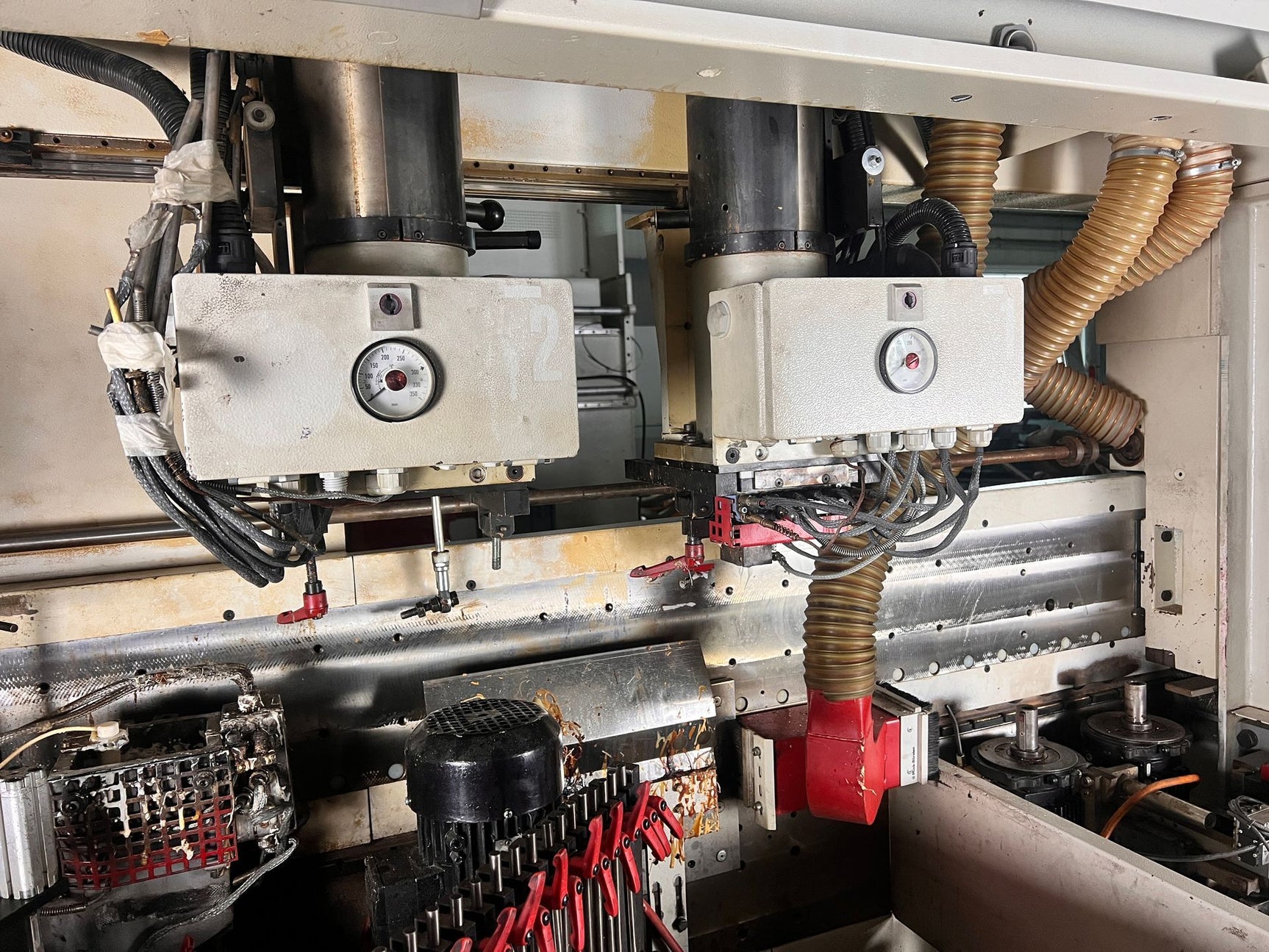

Kappaggregat 08.42

Verwendungszweck: Kappen von vorderem und hinterem Kantenüberstand, bündig oder gefast.

Beschreibung: Zwei Aggregate auf Prismenführungen, automatische Anpassung an Werkstückdicke, pneumatischer Vorschub. Wahlweise rechtwinklige oder bis 25° gefaste Schnitte.

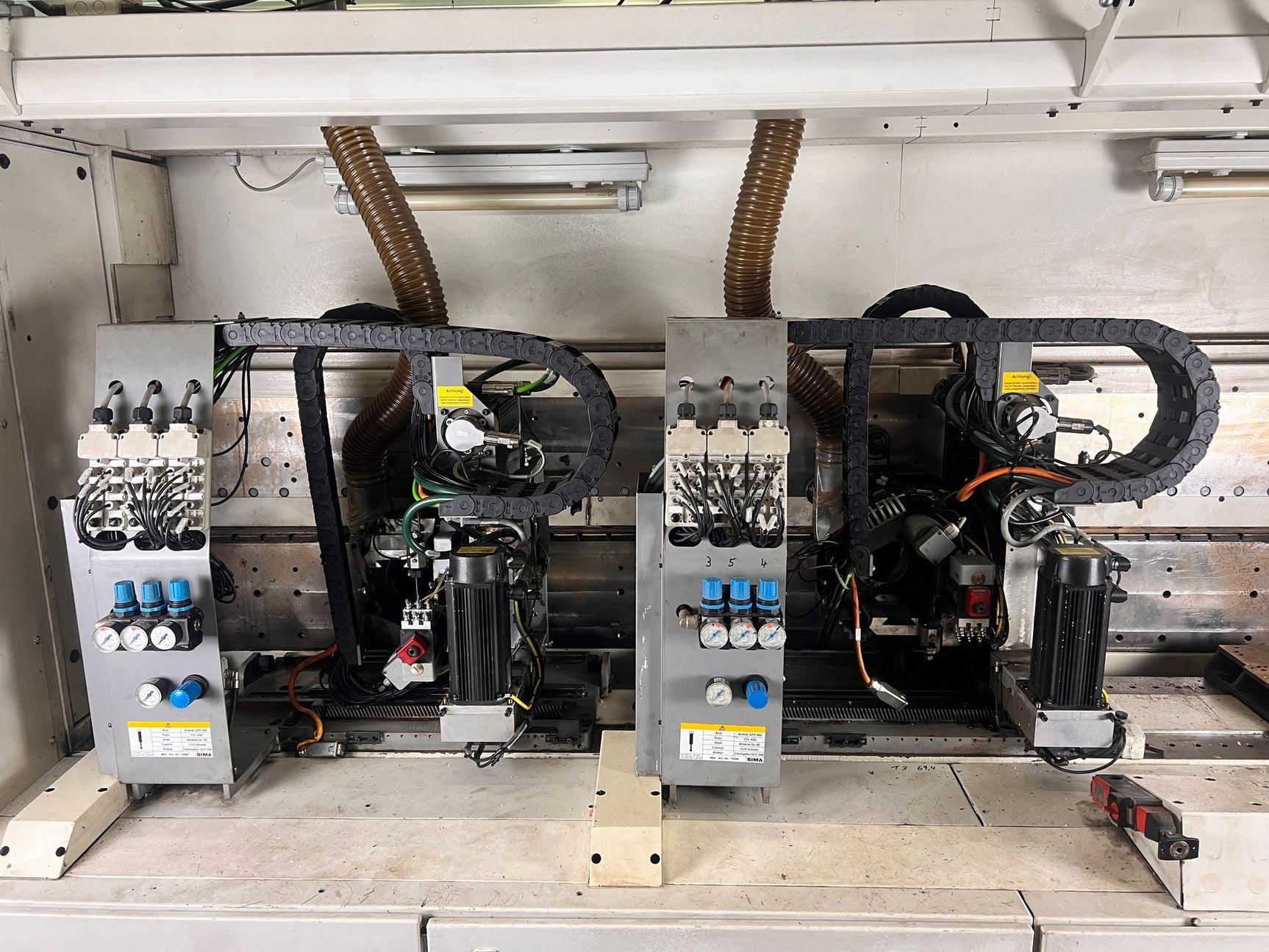

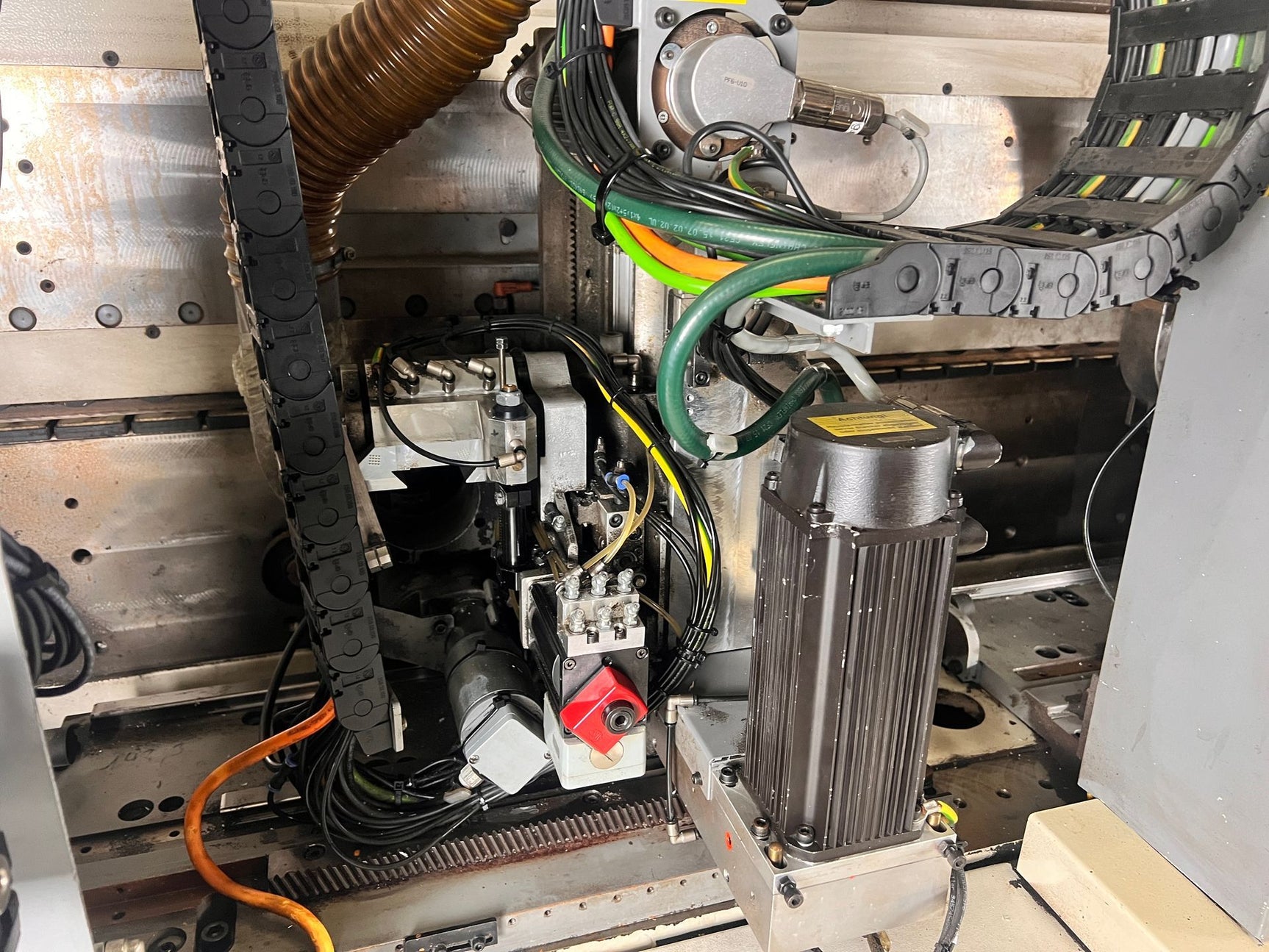

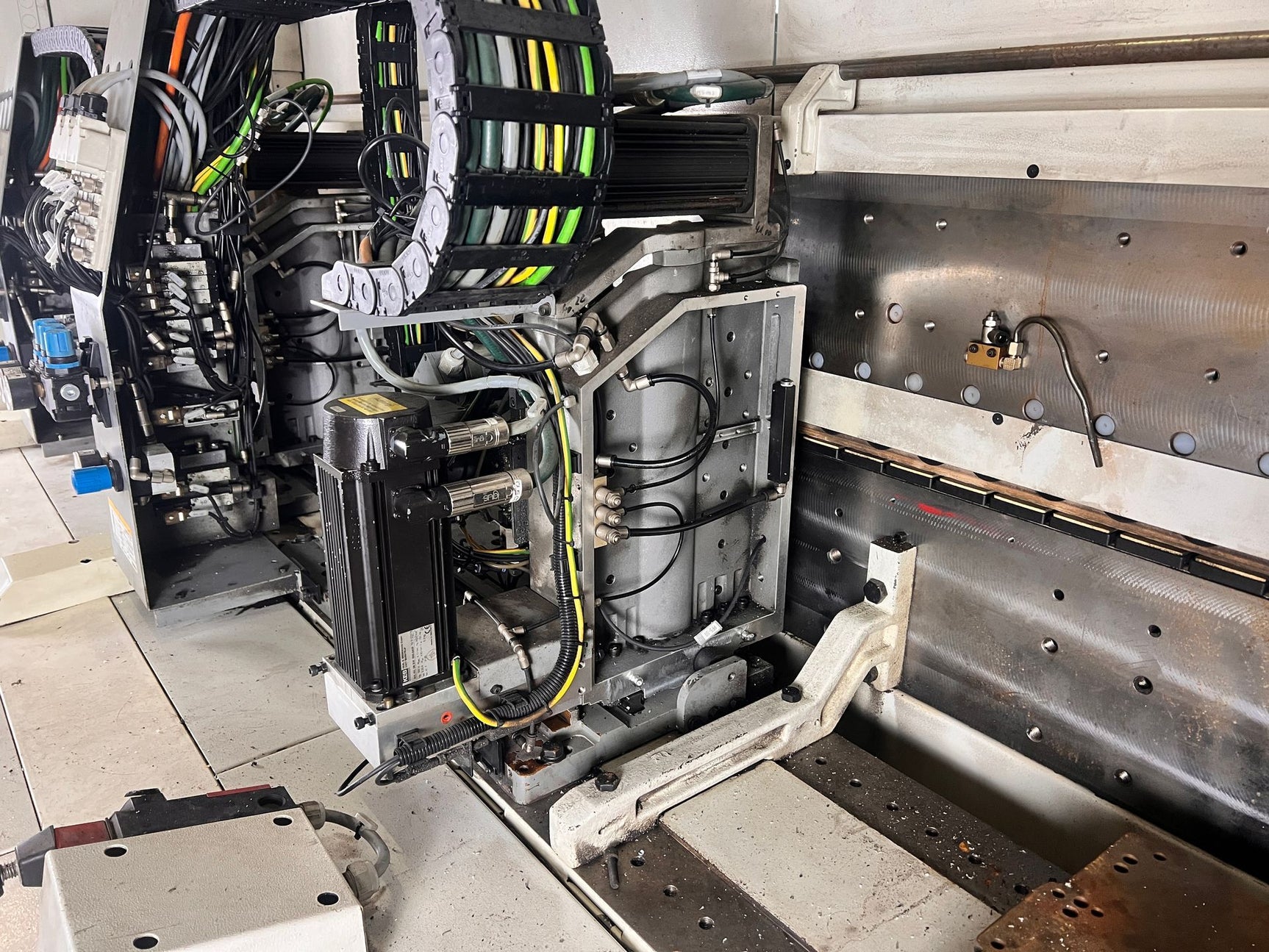

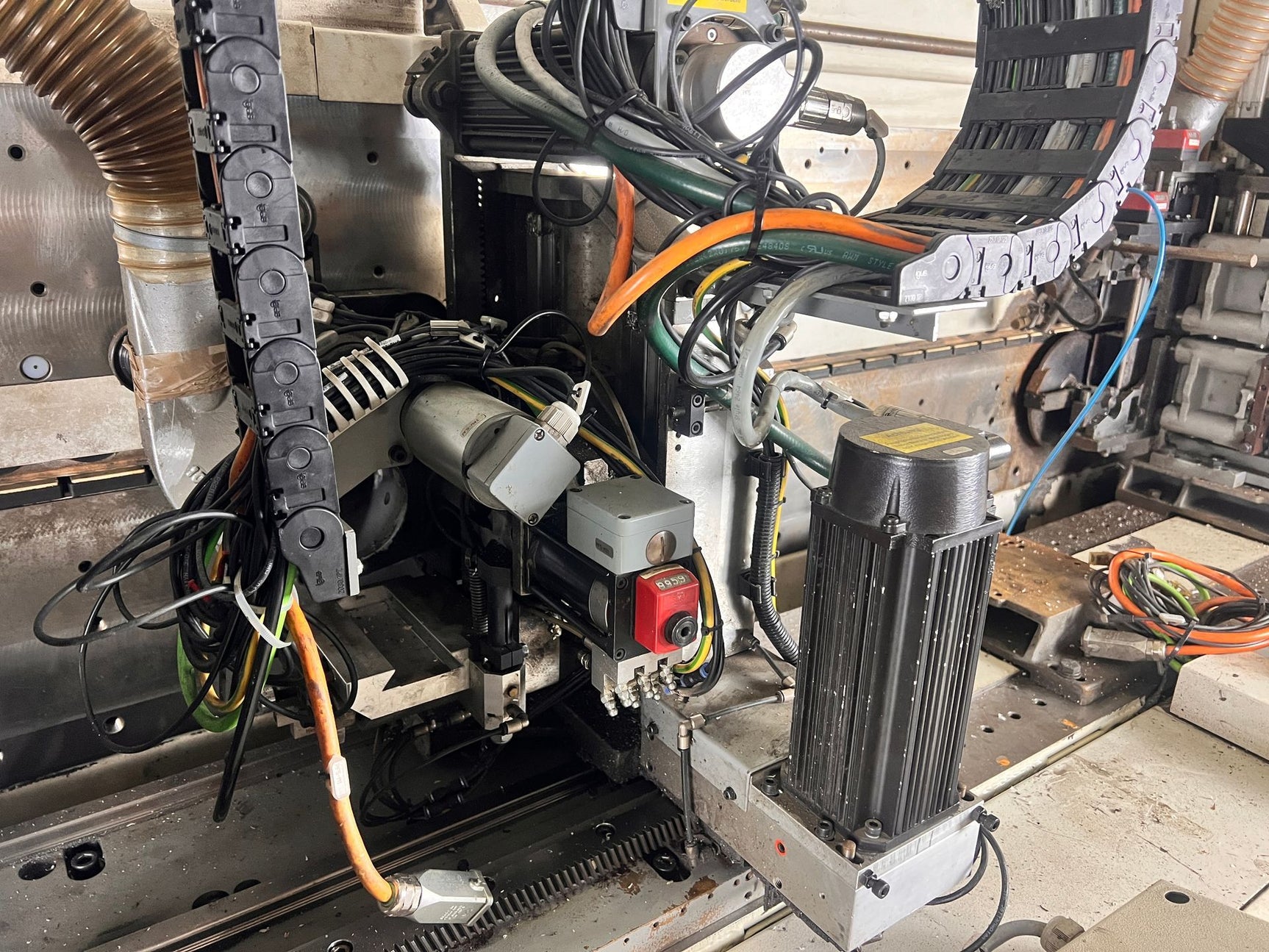

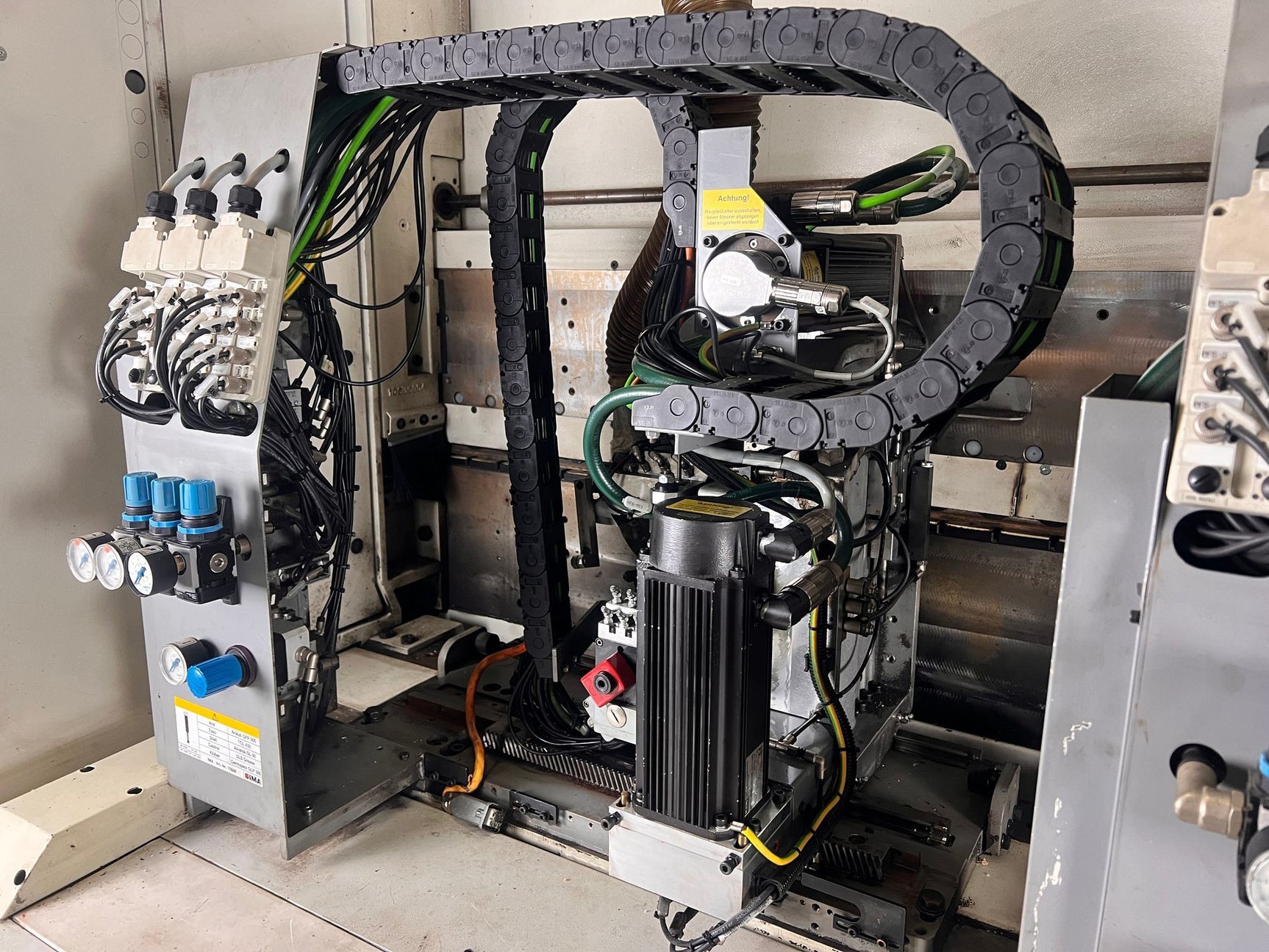

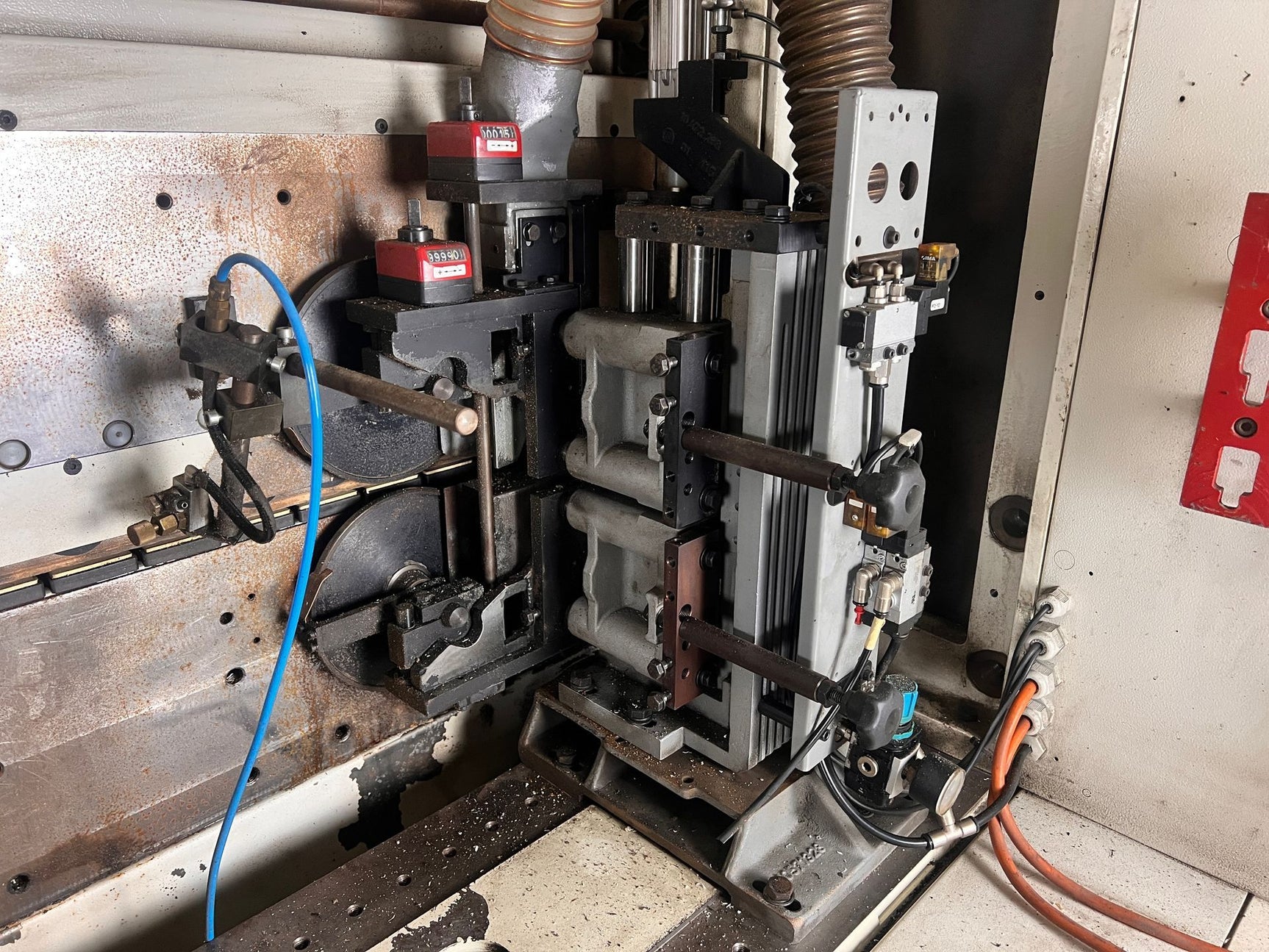

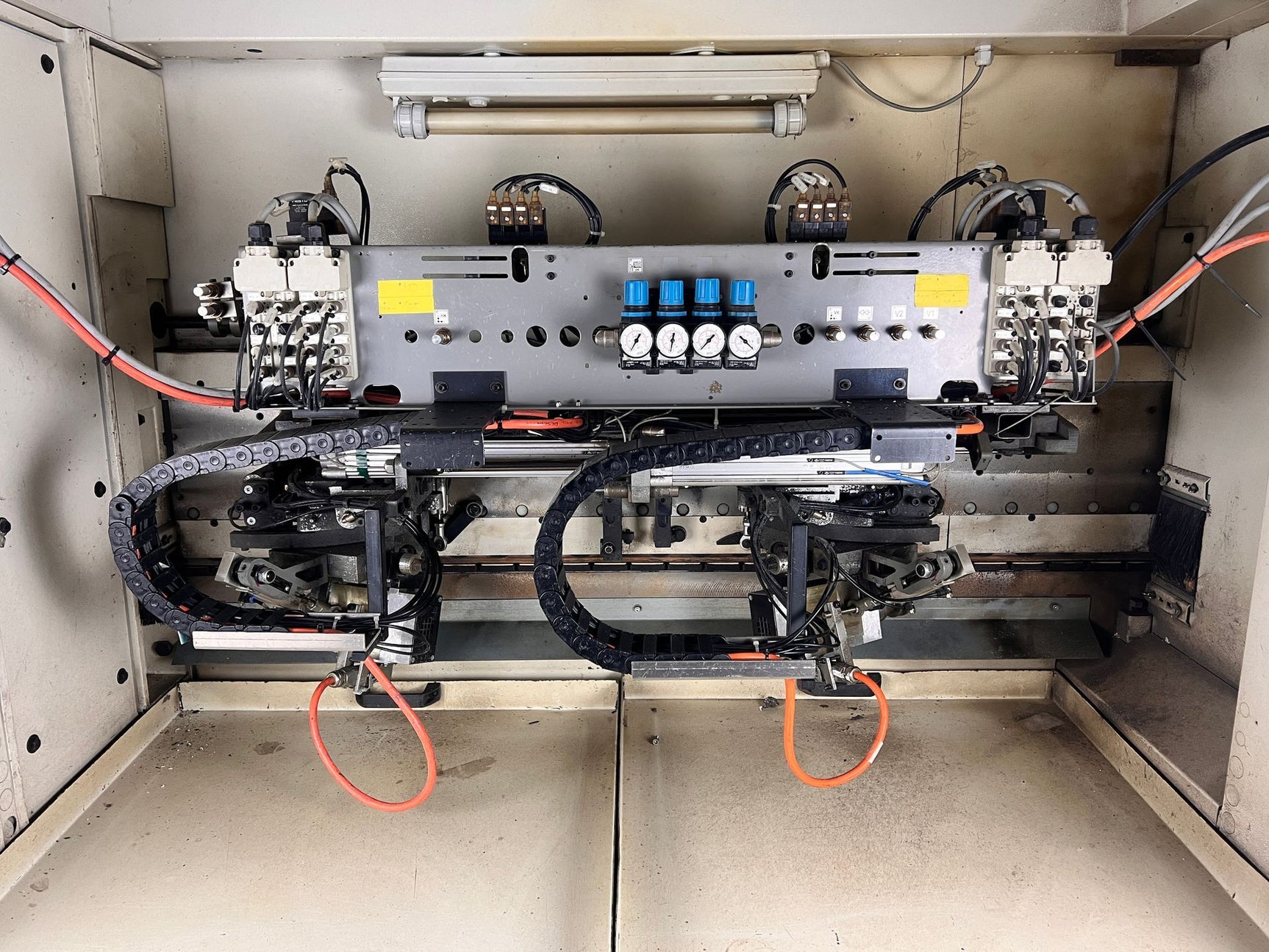

Mehrfachbearbeitungsaggregat 08.348

Verwendungszweck: Radius- und Feinfräsen der Ober- und Unterkante sowie Kopierbearbeitung an Vorder- und Hinterkante.

Beschreibung: Präzisionsführungen mit spielfreiem Lauf, motorisierte Verstellung, automatische Anpassung an verschiedene Werkstückformen. Elektronisch gesteuerter Bearbeitungszyklus.

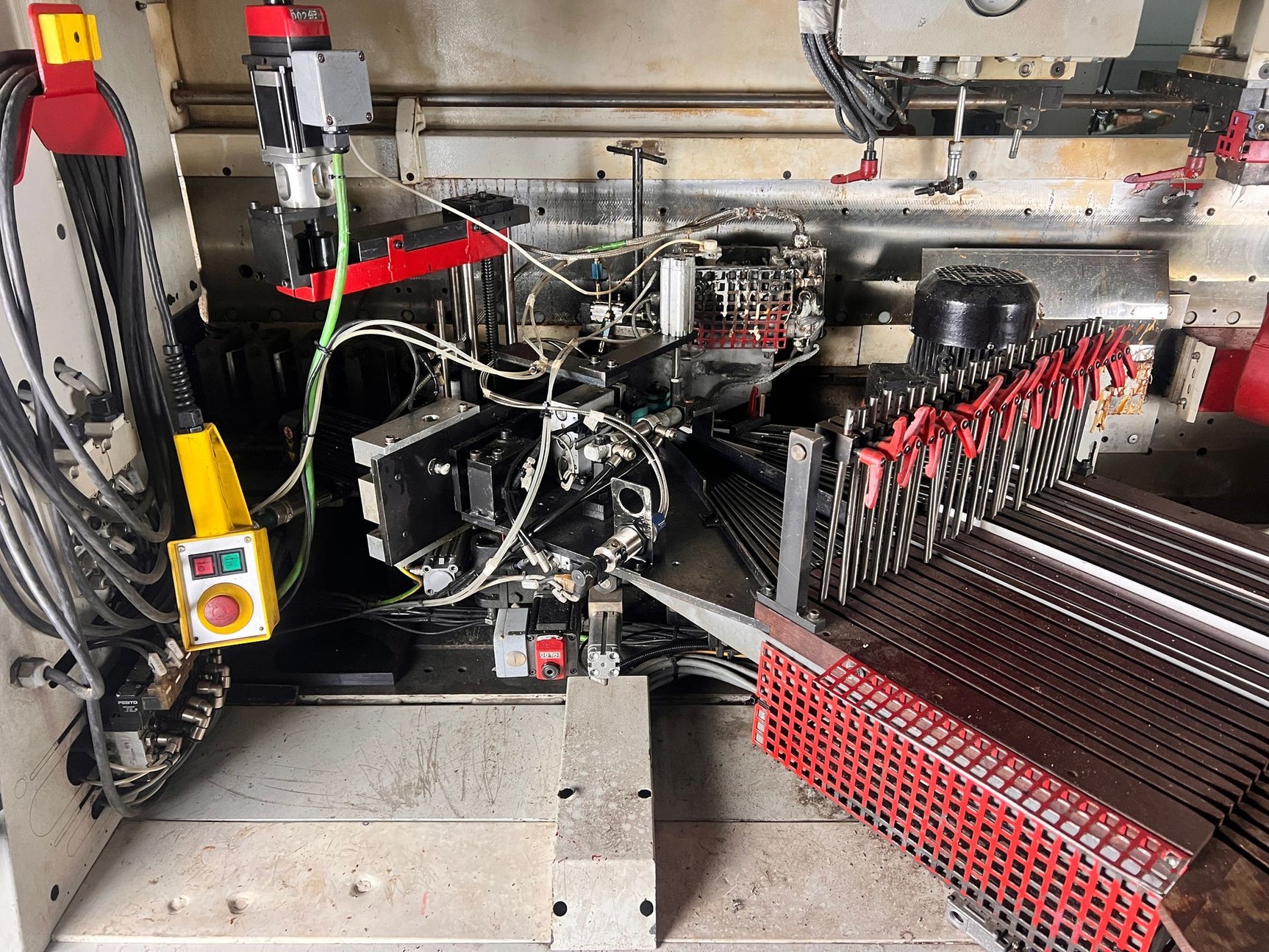

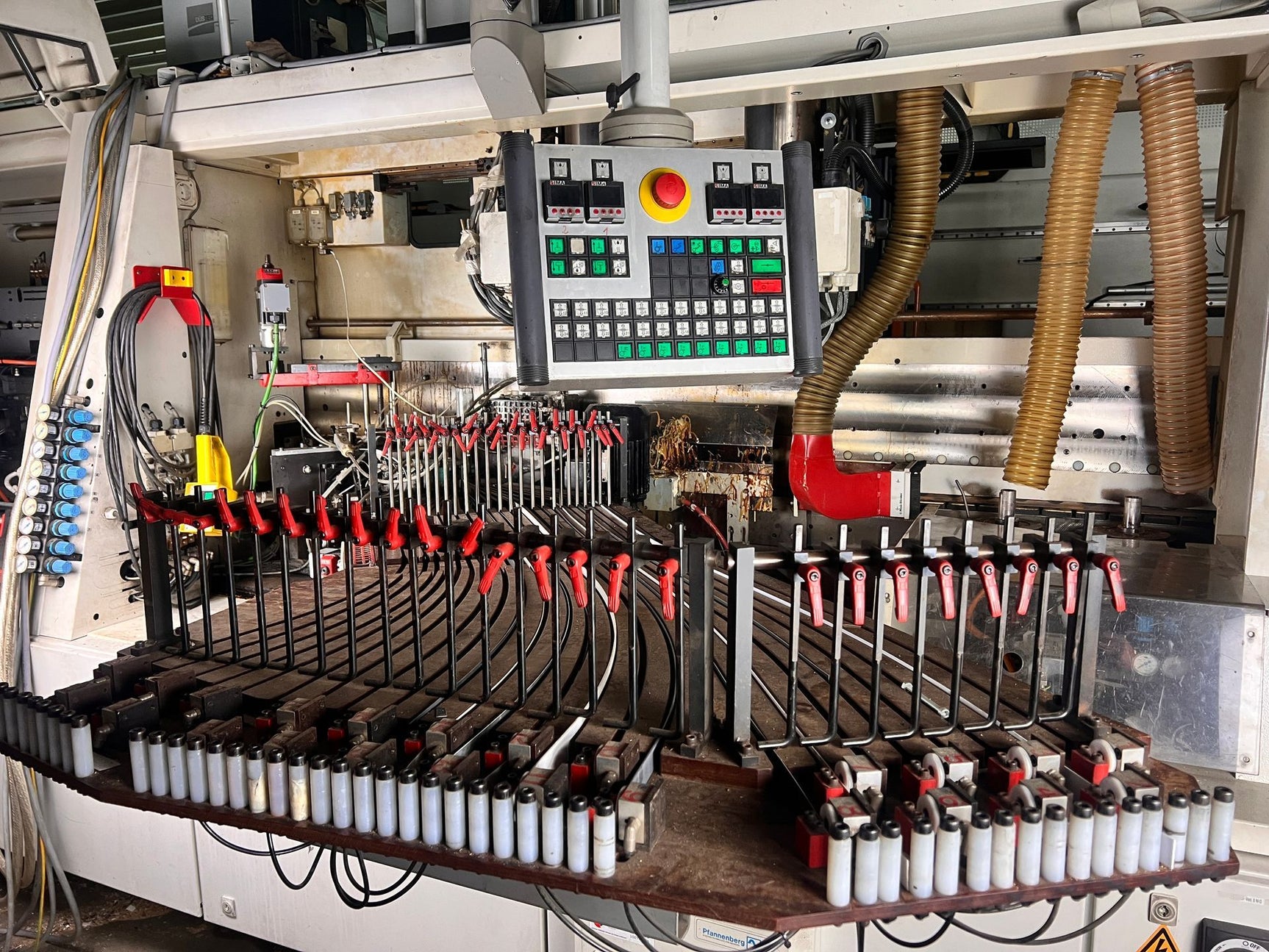

Mehrfach-Profilziehklingengerät 08.516

Verwendungszweck: Nachschaben von Profilen und Radien ohne Werkzeugwechsel.

Beschreibung: Kompakte Bauweise, elektropneumatische Verstellung, Profilziehklinge 30° schräggestellt. Selbsttastend für Ober- und Unterkante, mit separater Absaugung.

Flachziehklinge 08.517

Verwendungszweck: Entfernen von Schmelzkleberresten an Ober- und Unterkante.

Beschreibung: Ober- und Unterkantenaggregat am gemeinsamen Ständer, Höhentastung, Luftdüsen, elektropneumatisches Ausrücken.

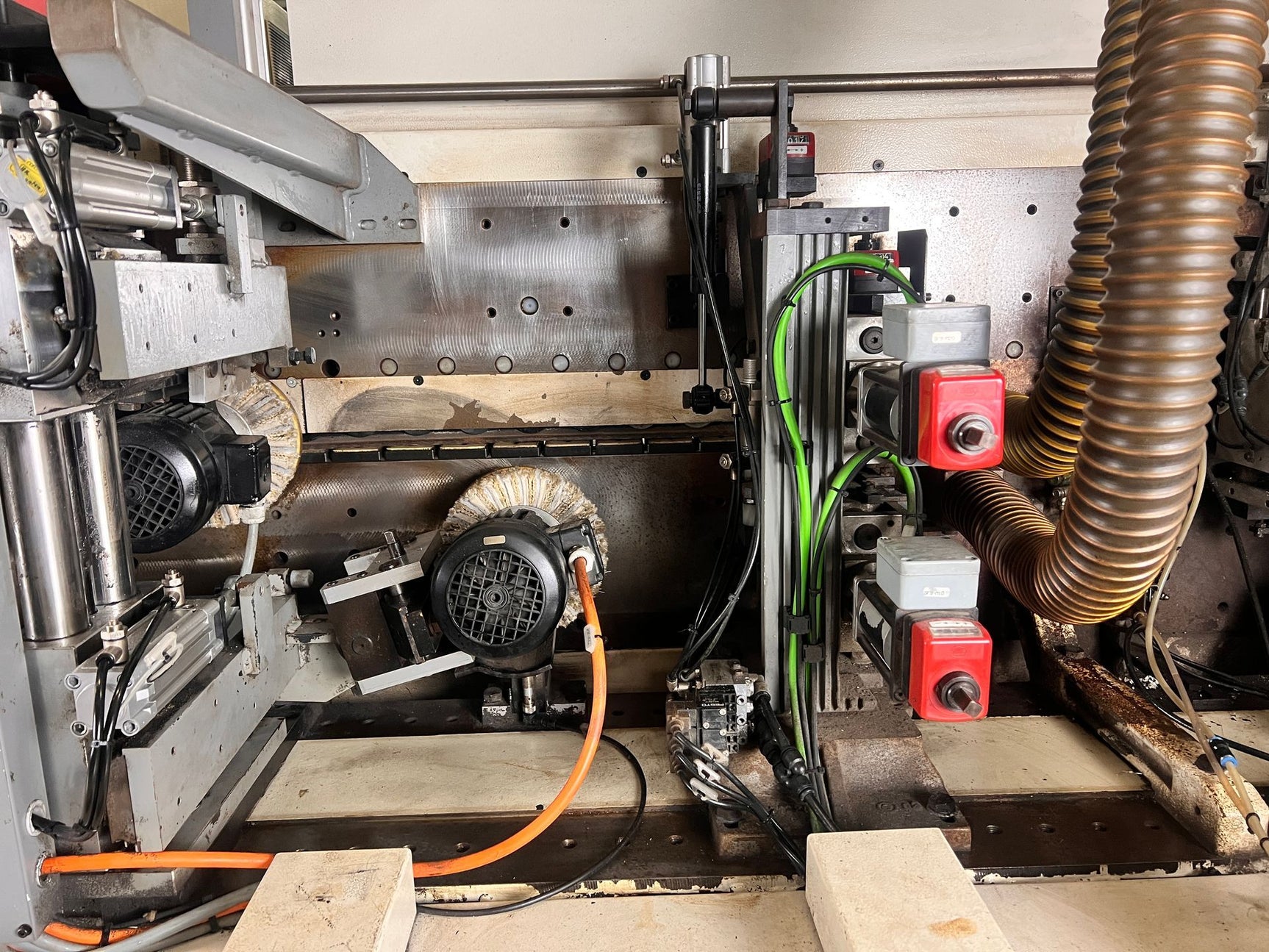

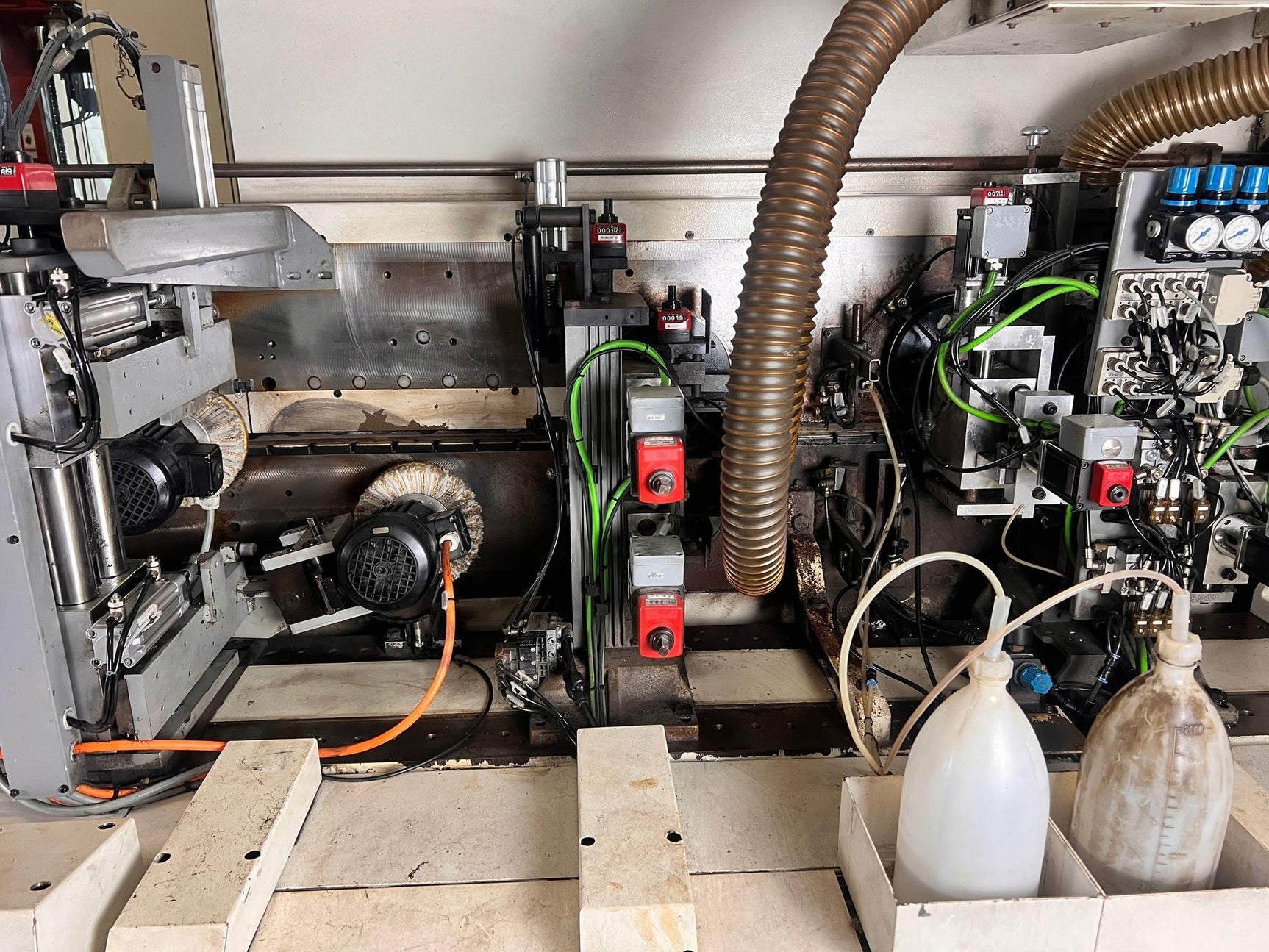

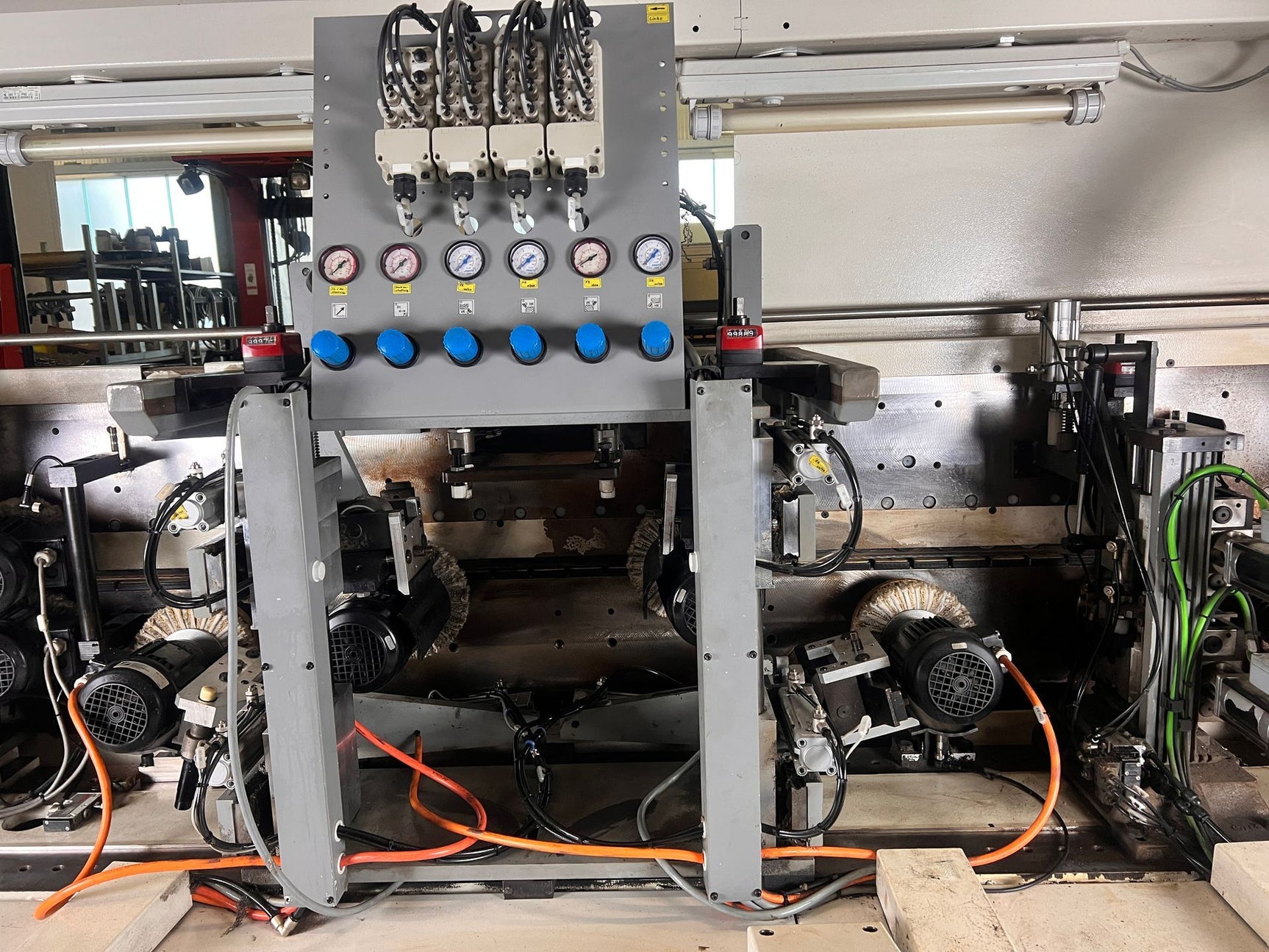

Kopier-Eckenschwabbeln 08.604

Verwendungszweck: Finishbearbeitung von Kanten im Bereich der Vorder- und Hinterkante sowie an den oberen und unteren Ecken.

Beschreibung: Motor an Schwenkhebel für kombinierte Hub- und Schwenkbewegung, automatische Anpassung über Oberdruck, pneumatische Hubbewegung. Schwabbelmotore steuerbar und einstellbar.

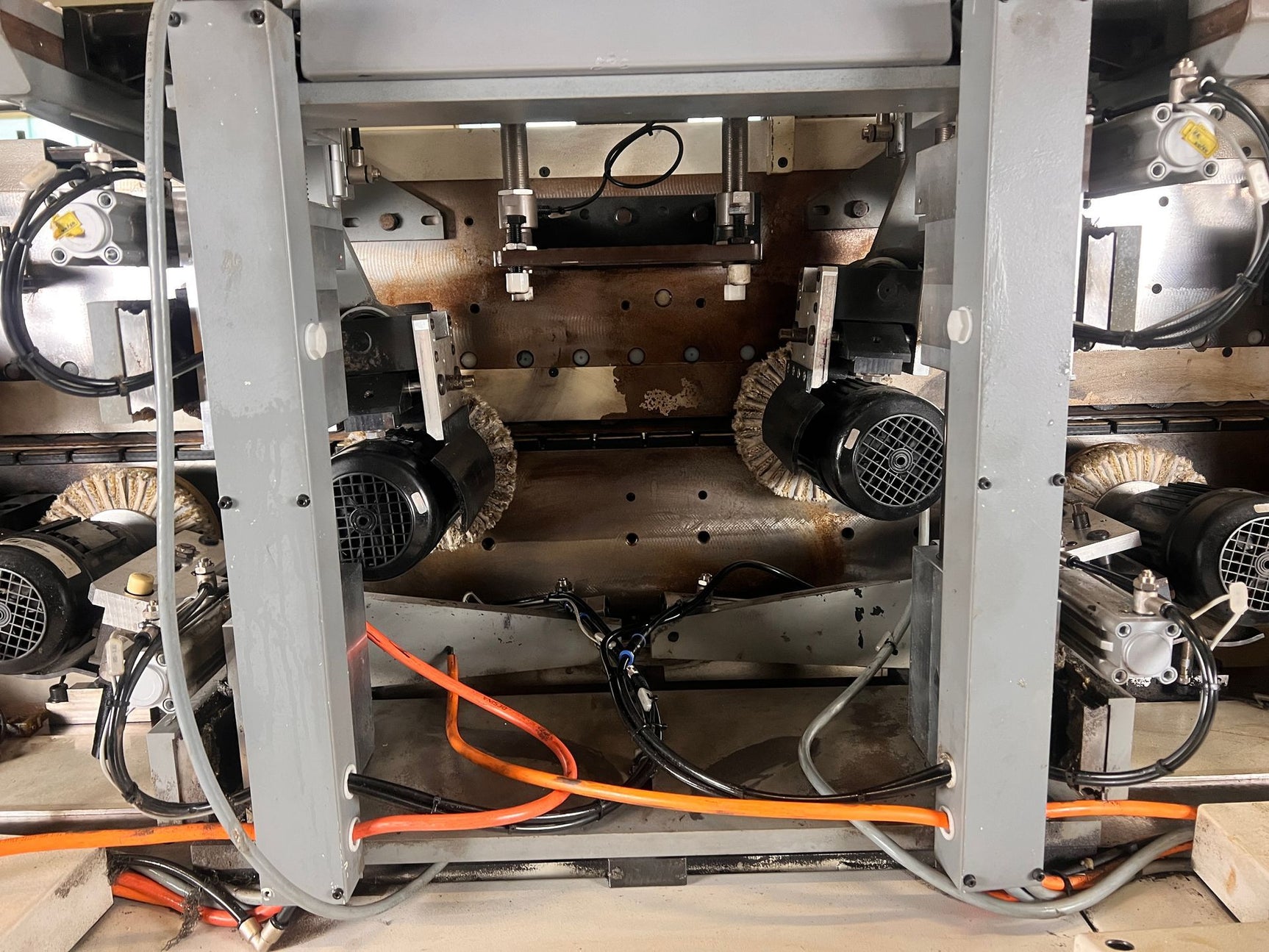

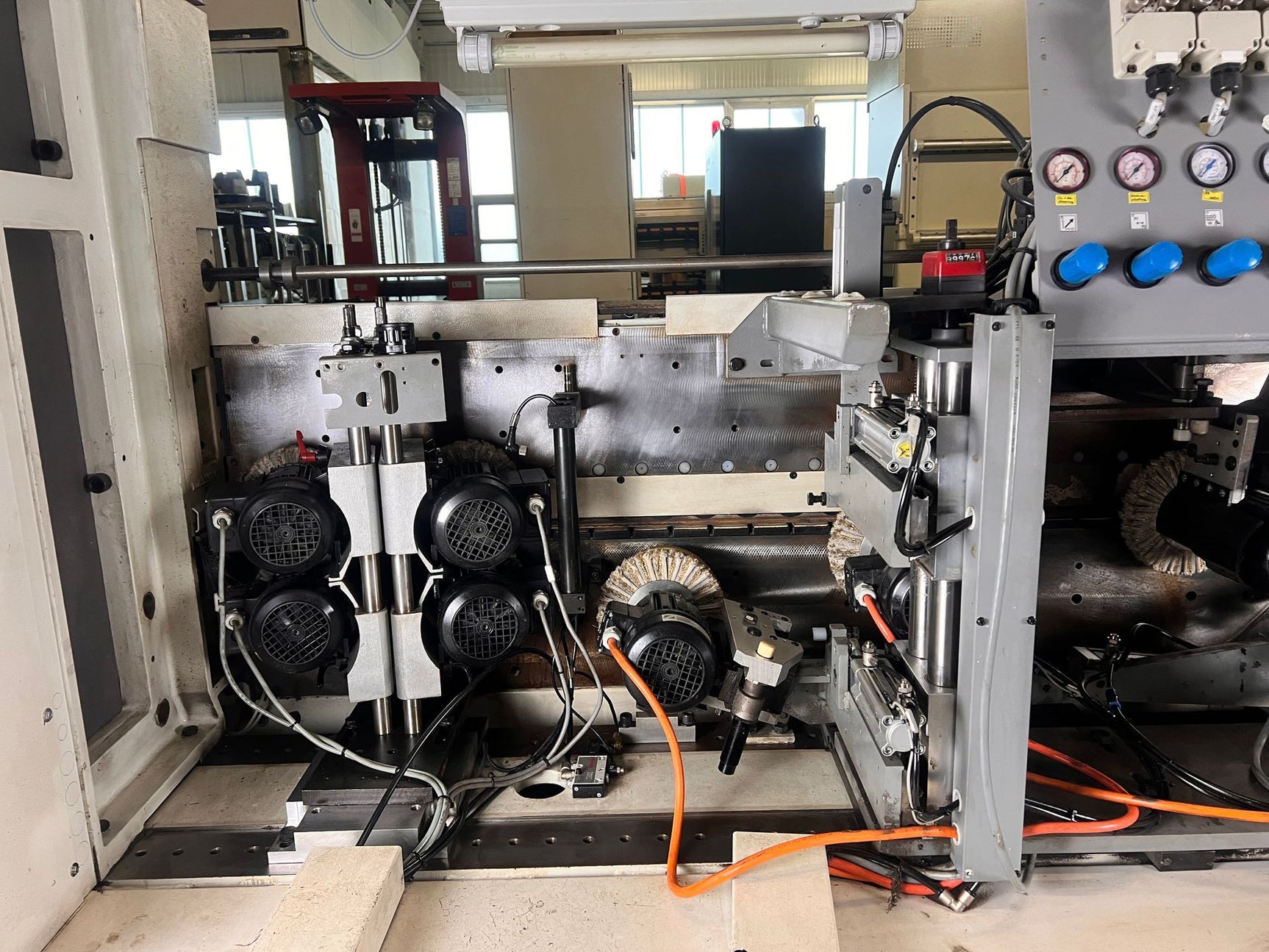

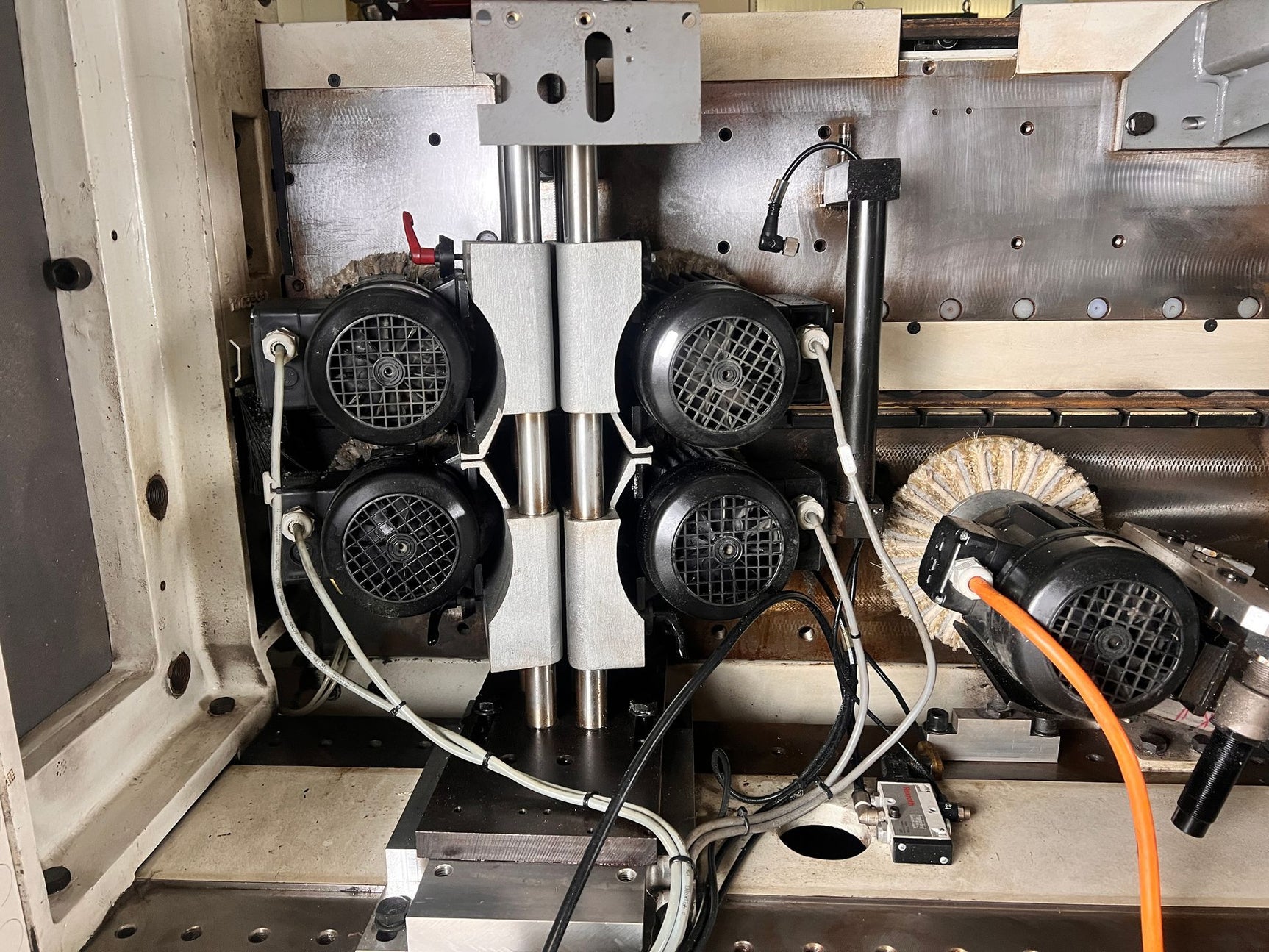

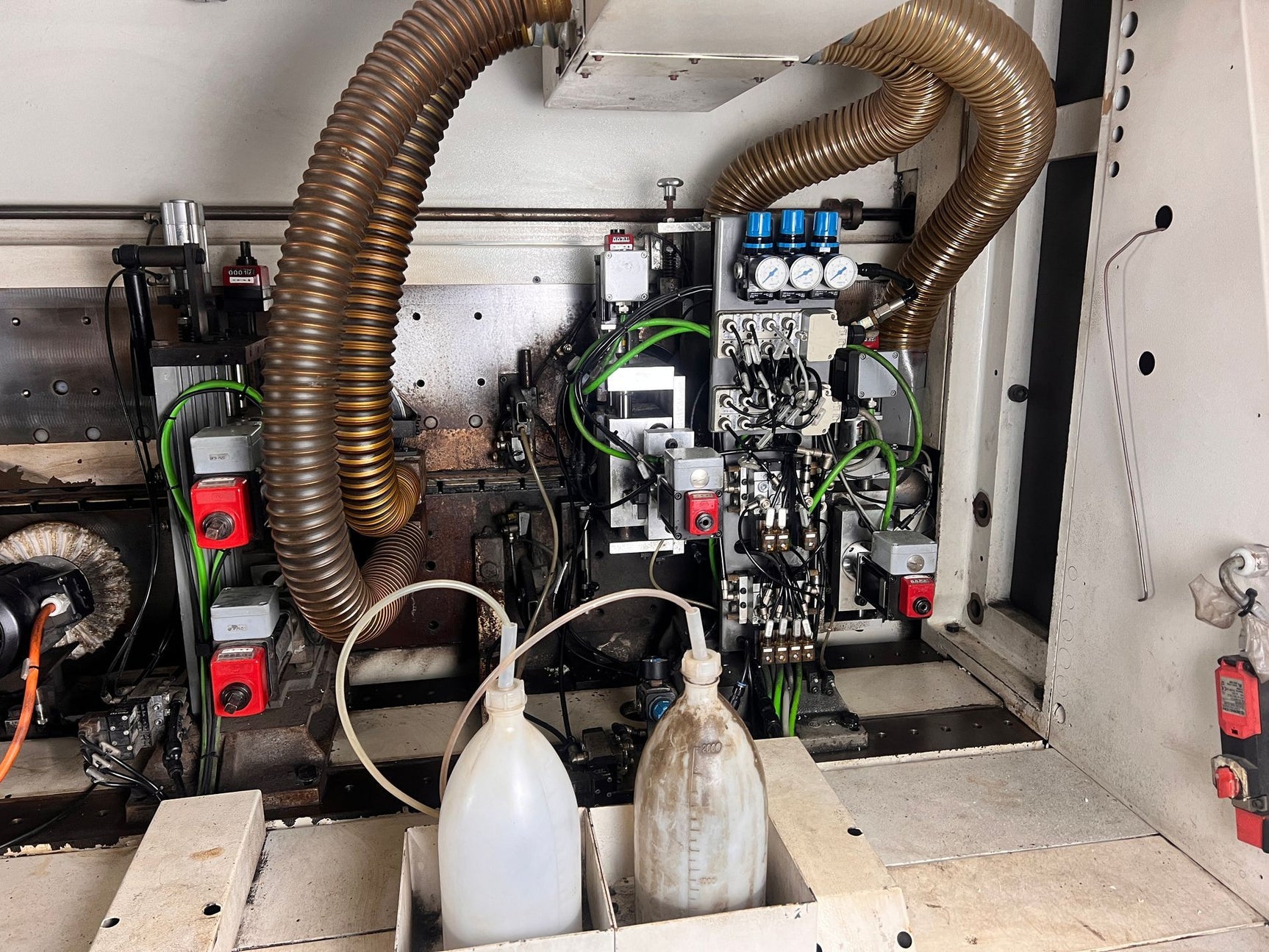

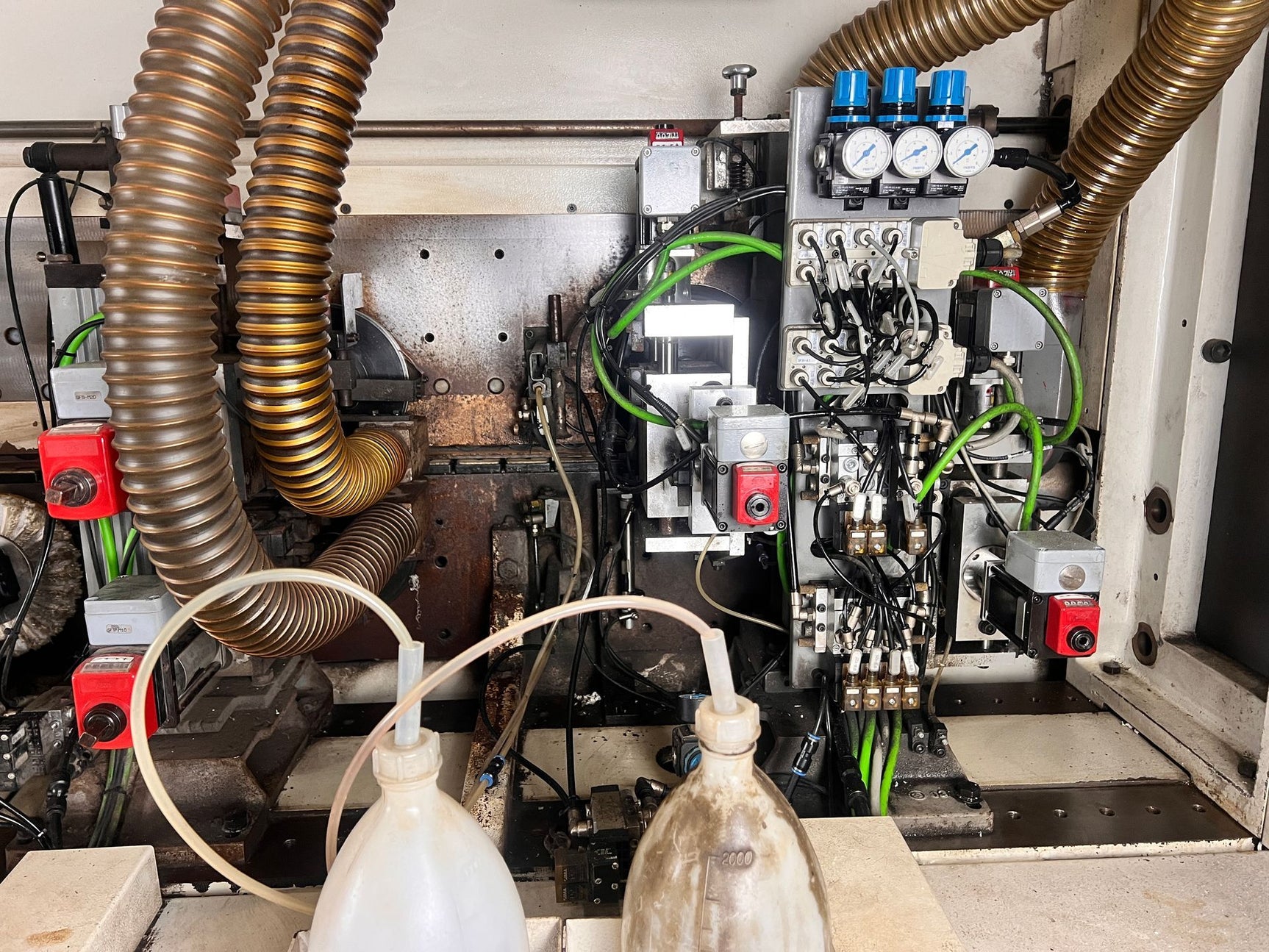

Schwabbelaggregat 08.617-4

Verwendungszweck: Reinigung und Polieren der oberen und unteren Werkstückkanten.

Beschreibung: Vier Schwabbelscheiben (2 oben, 2 unten), horizontal und vertikal verstellbar, unter 15° montiert. Automatische Anpassung an Werkstückdicke. Optional mit Halterung für Trenn- und Reinigungsmittel.

Sicherheitseinrichtungen

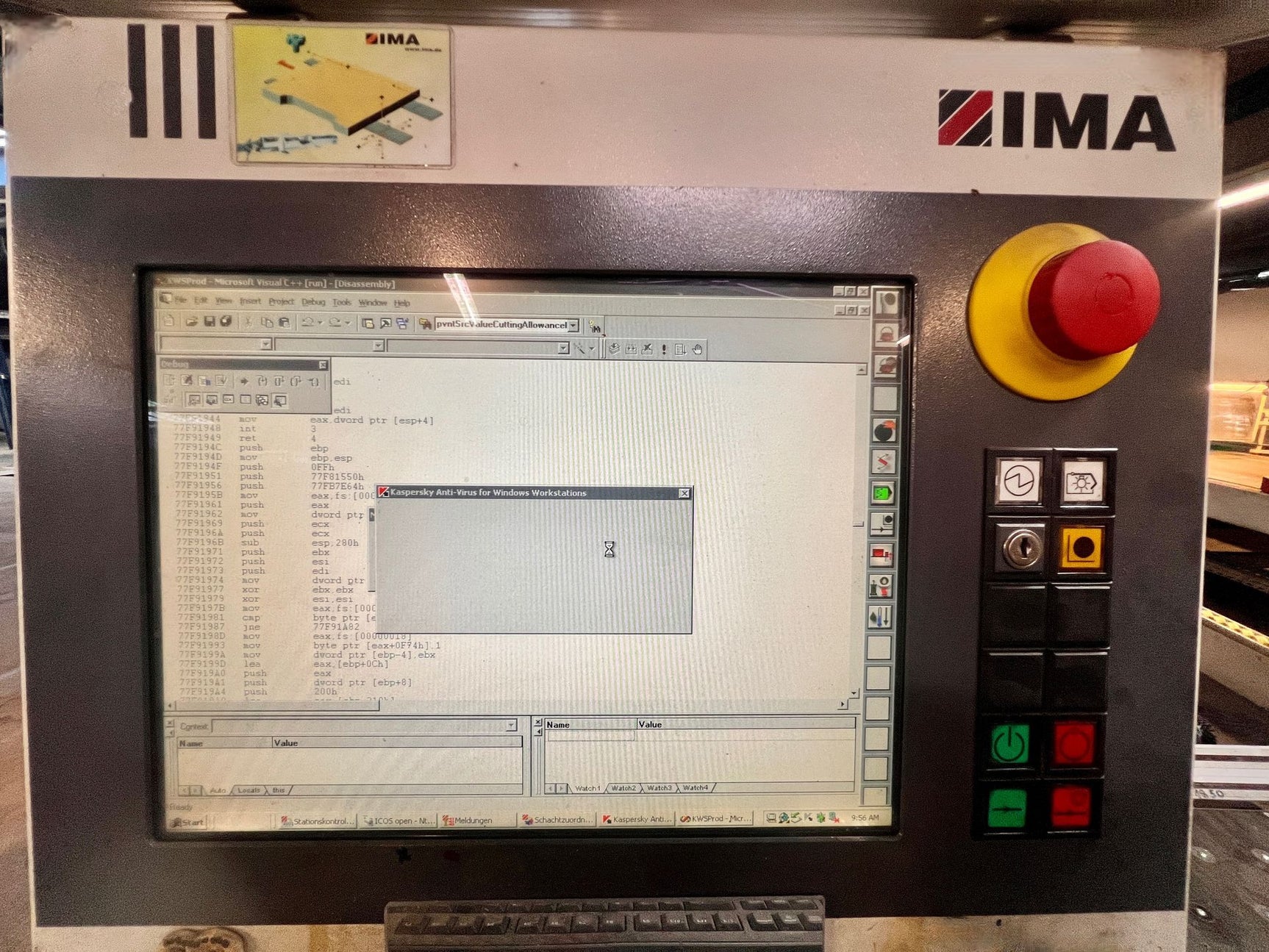

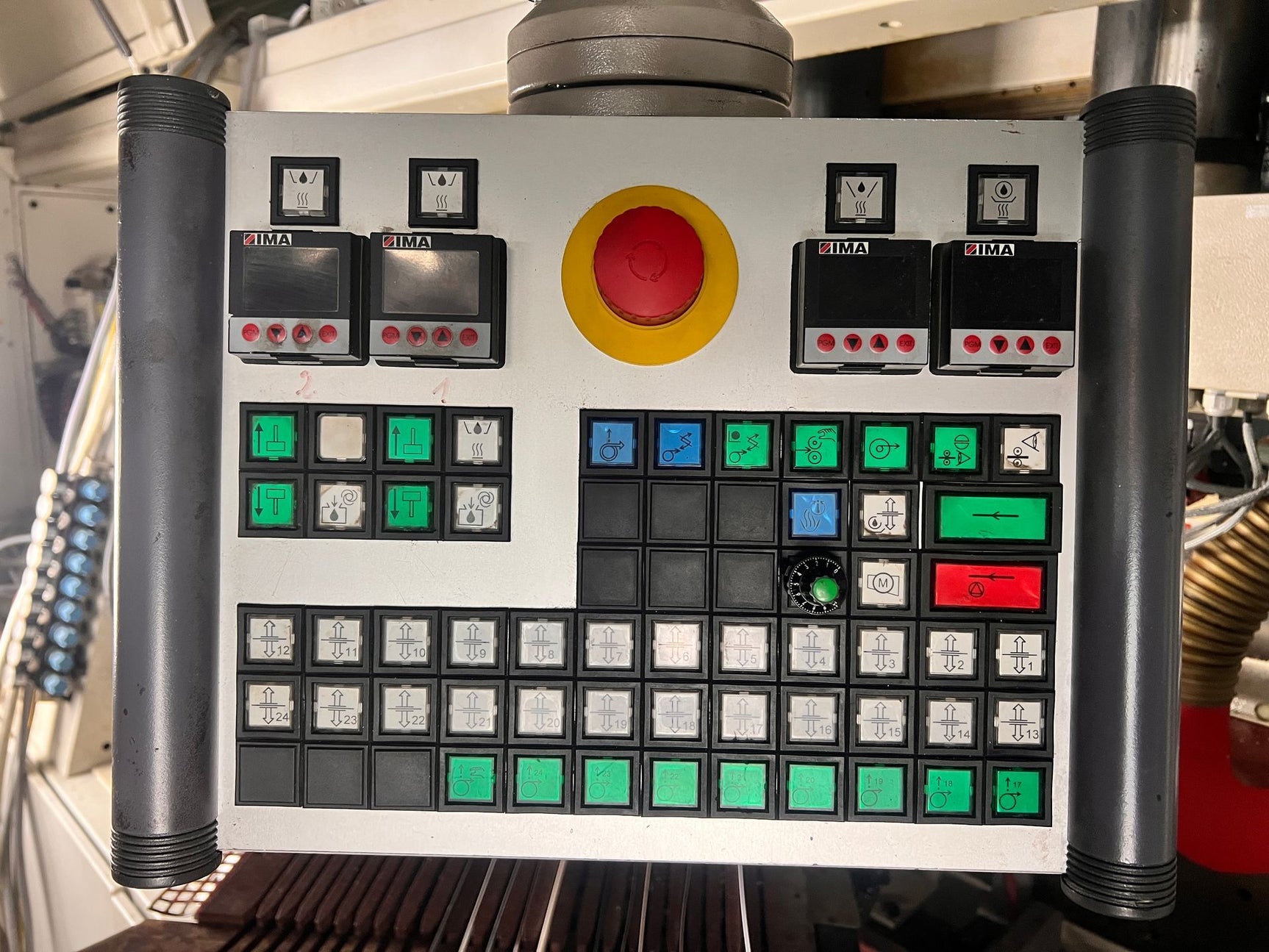

Beschreibung: Umfassender Schutz durch Lichtschranken, Temperaturregler und ein zentrales Steuerterminal.



Zubehör

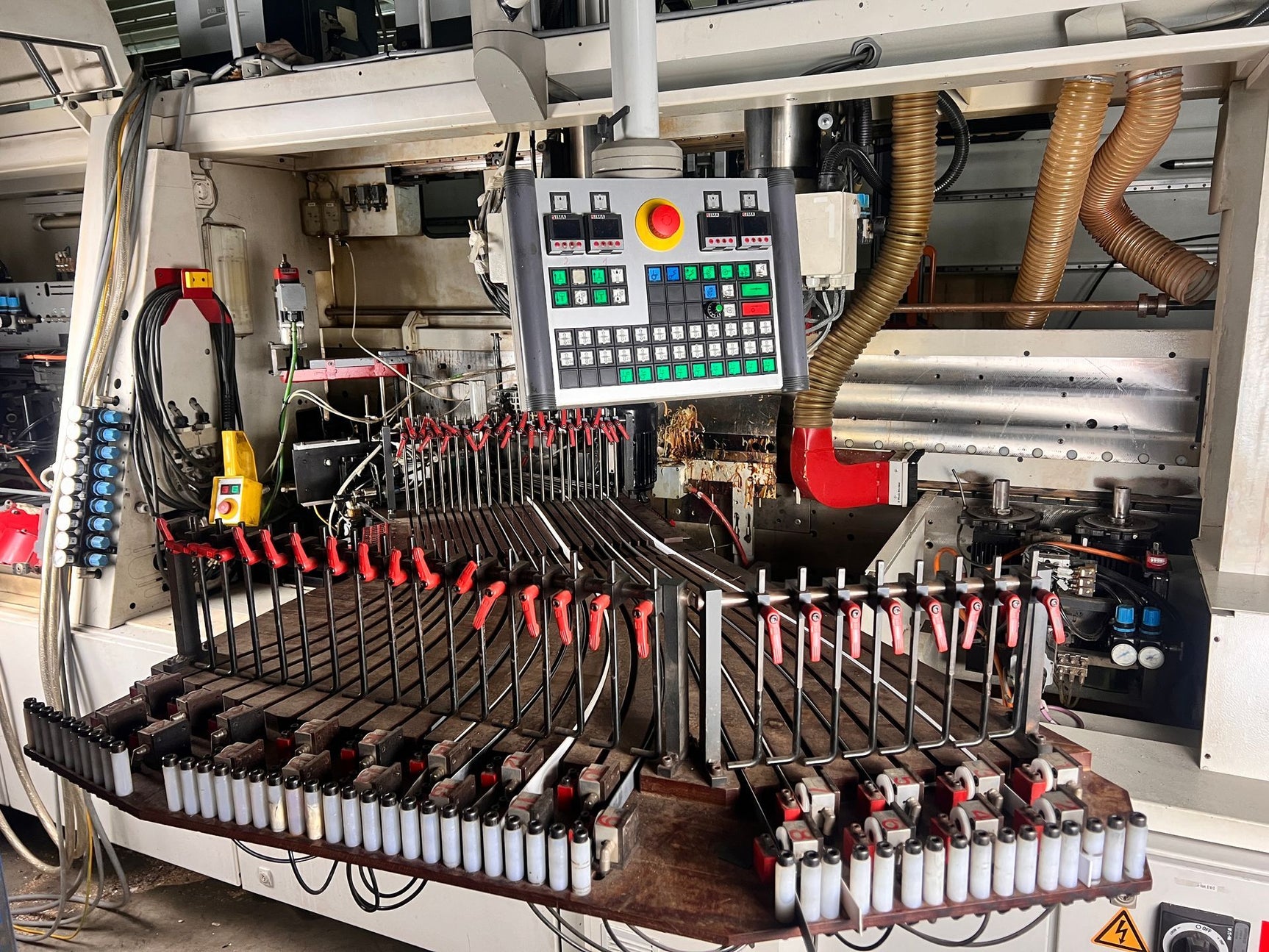

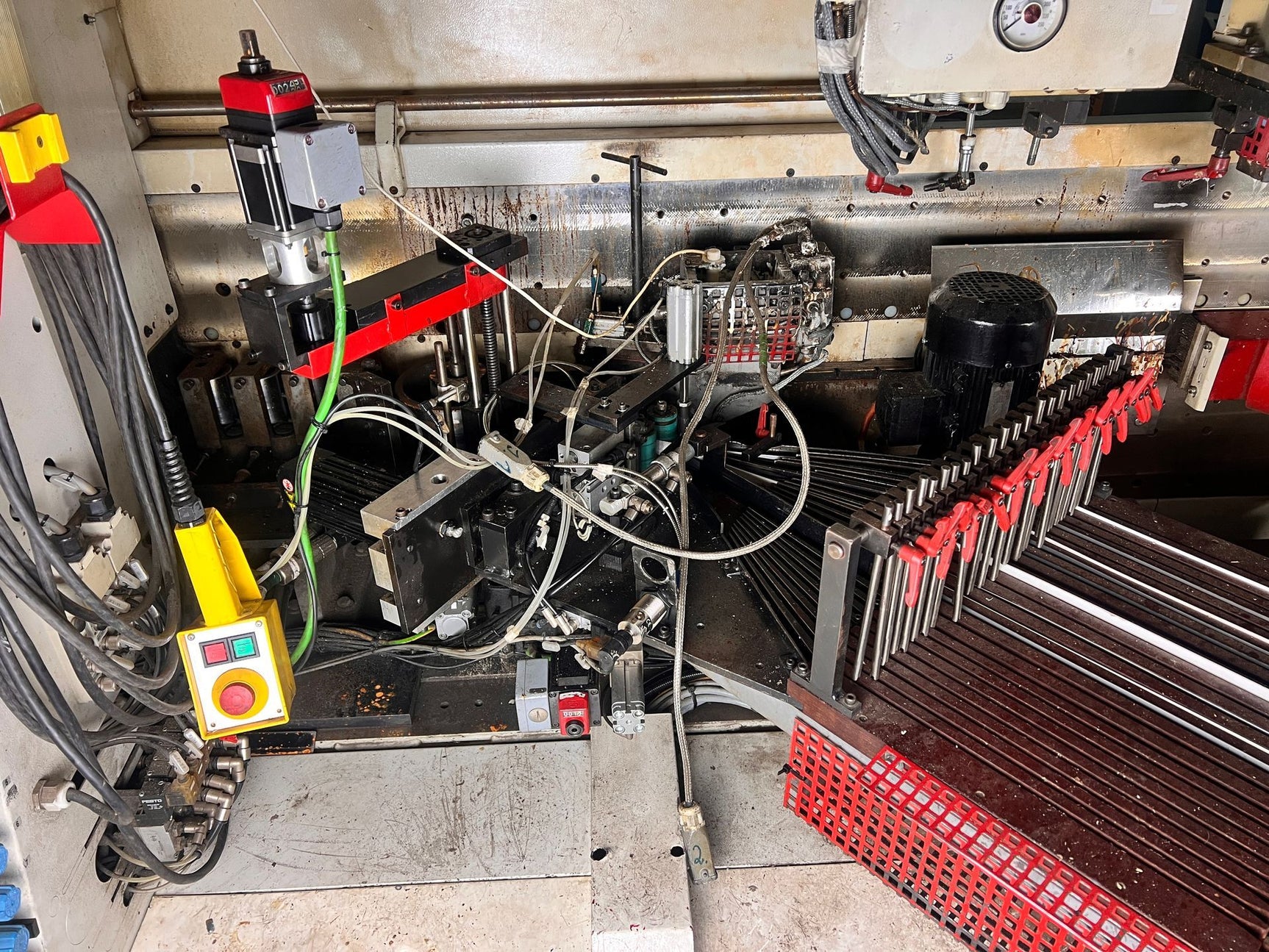

Kantenmagazine

Verwendungszweck: Bevorratung von Kantenmaterialrollen für kontinuierliche Verarbeitung.

Beschreibung: Zwei fahrbare Schiebemagazine, jeweils für 12 Rollen. Schneller Rollenwechsel möglich.

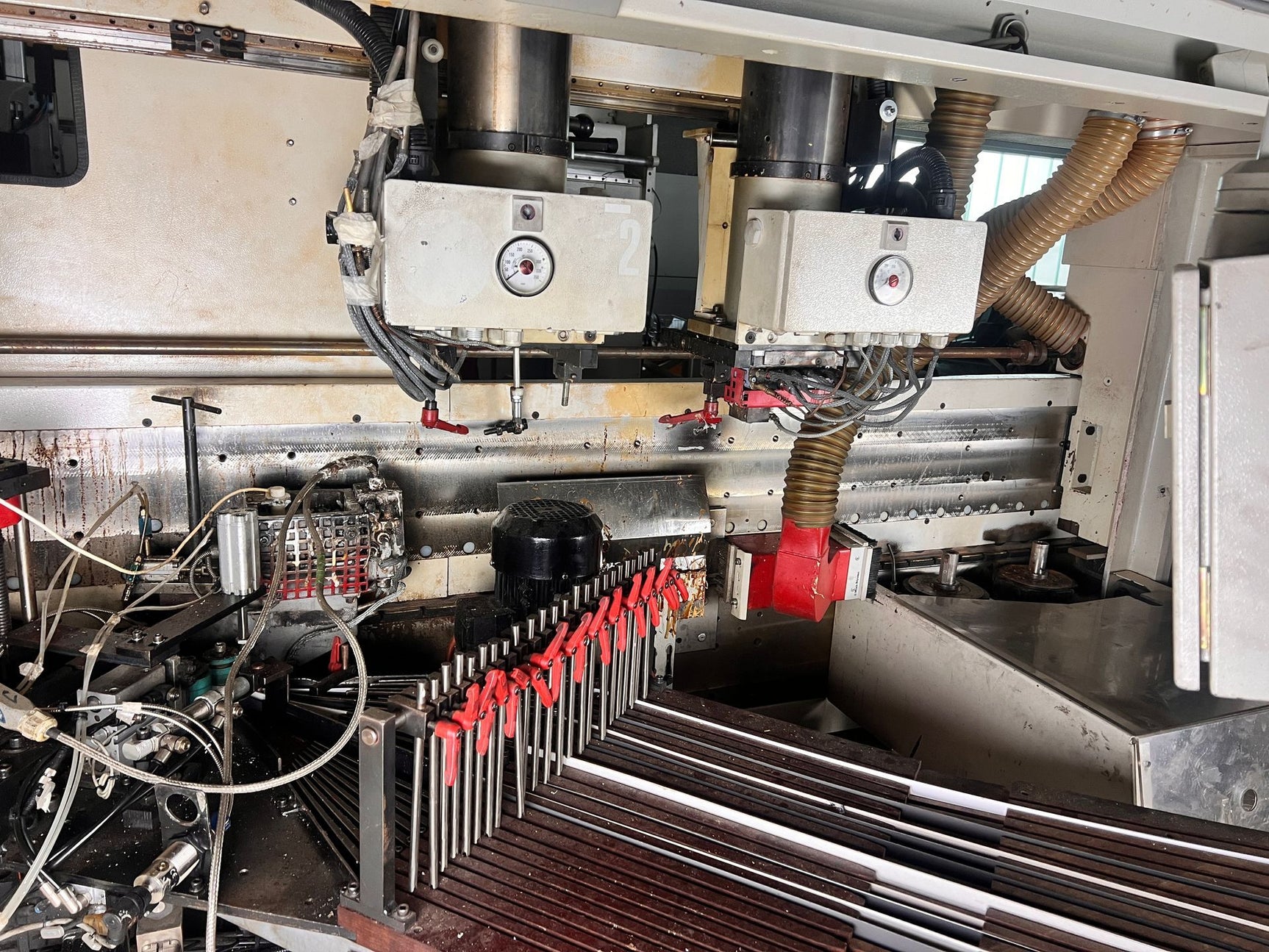

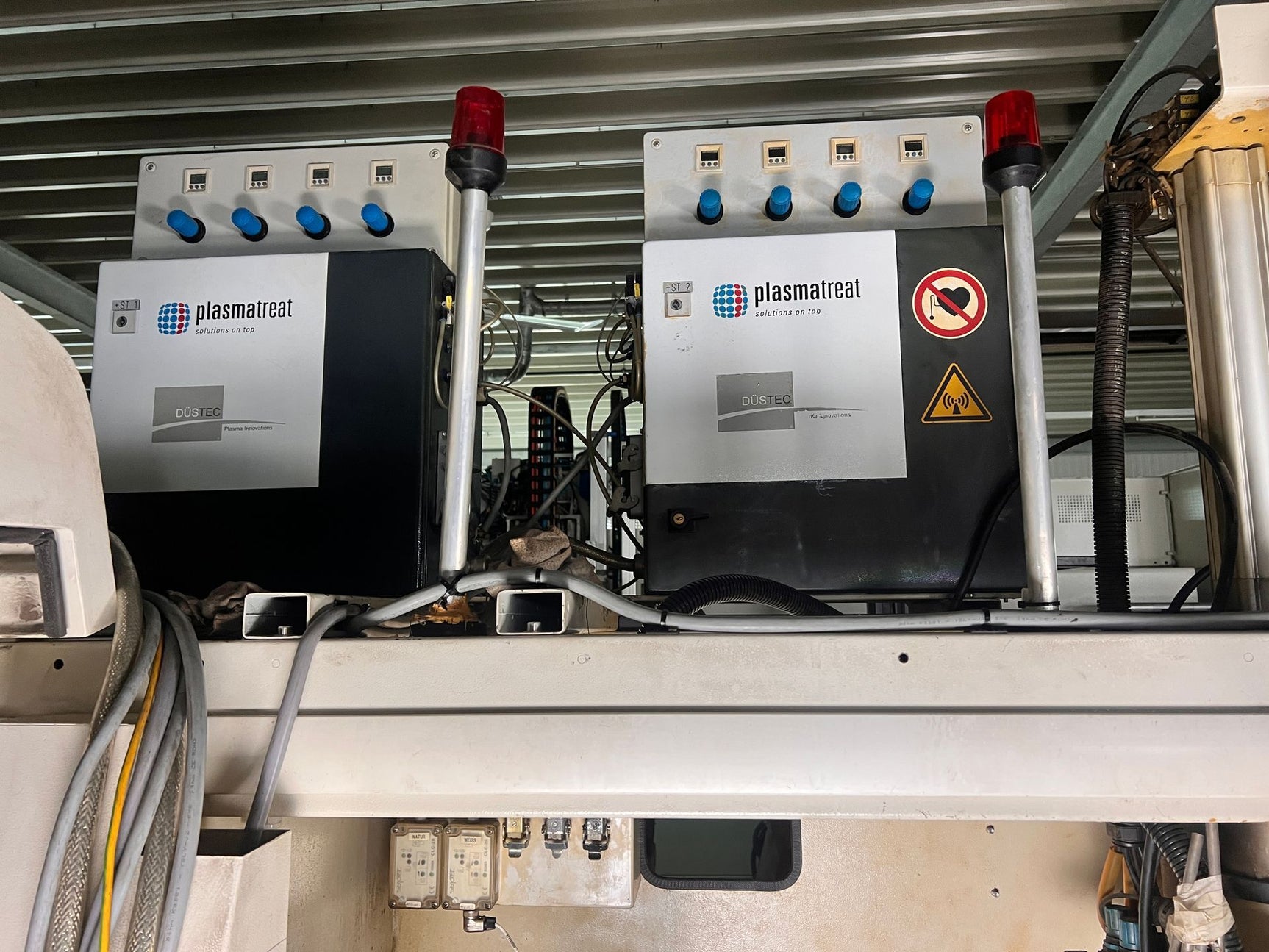

Plasma-Kantenerhitzung Plasmatreat Düstec

Verwendungszweck: Aktivierung der Kantenoberfläche zur besseren Haftung des Klebstoffs.

Beschreibung: Zwei Plasmageräte mit zentralem Schaltschrank. Bewährte Düstec-Technologie für konstante Ergebnisse.

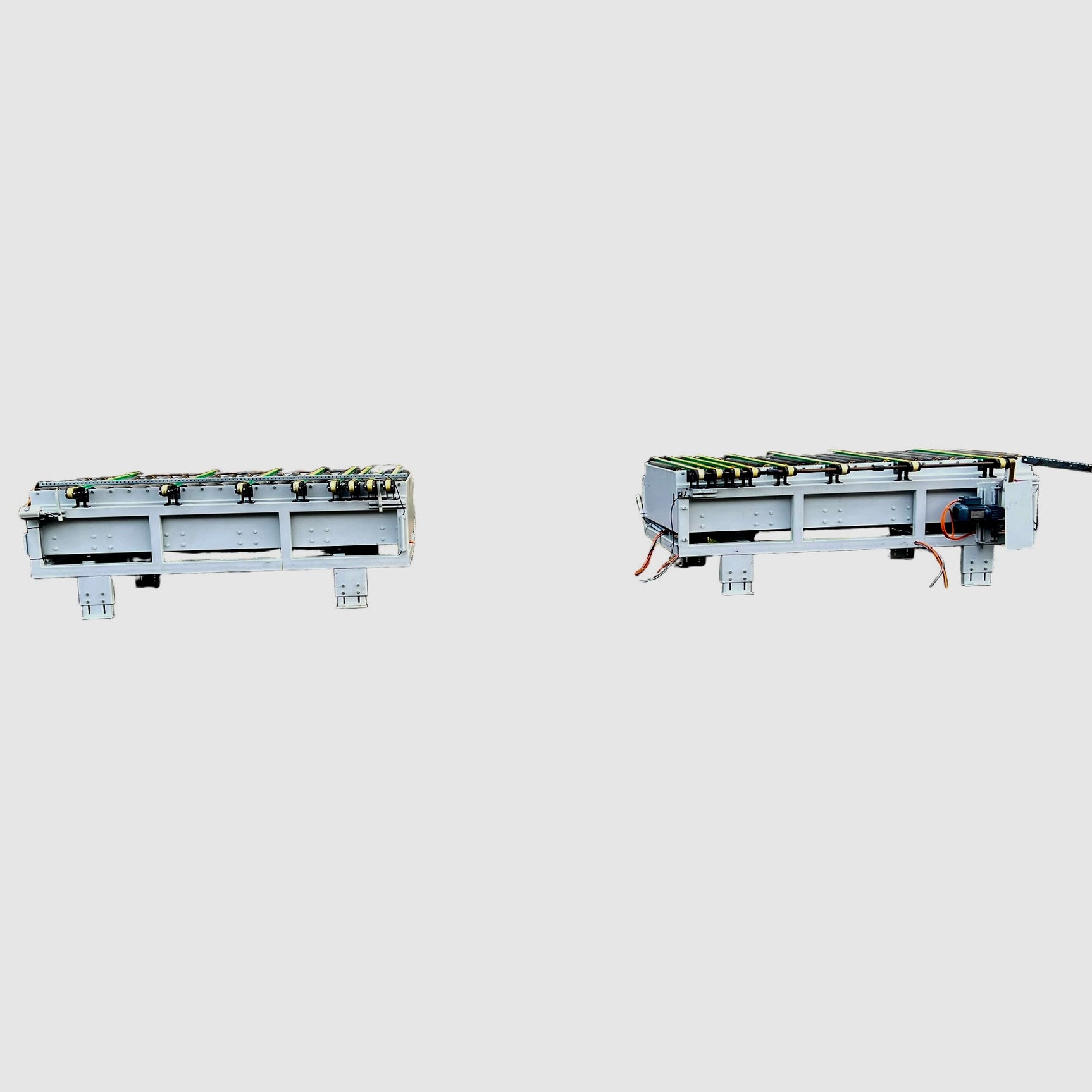

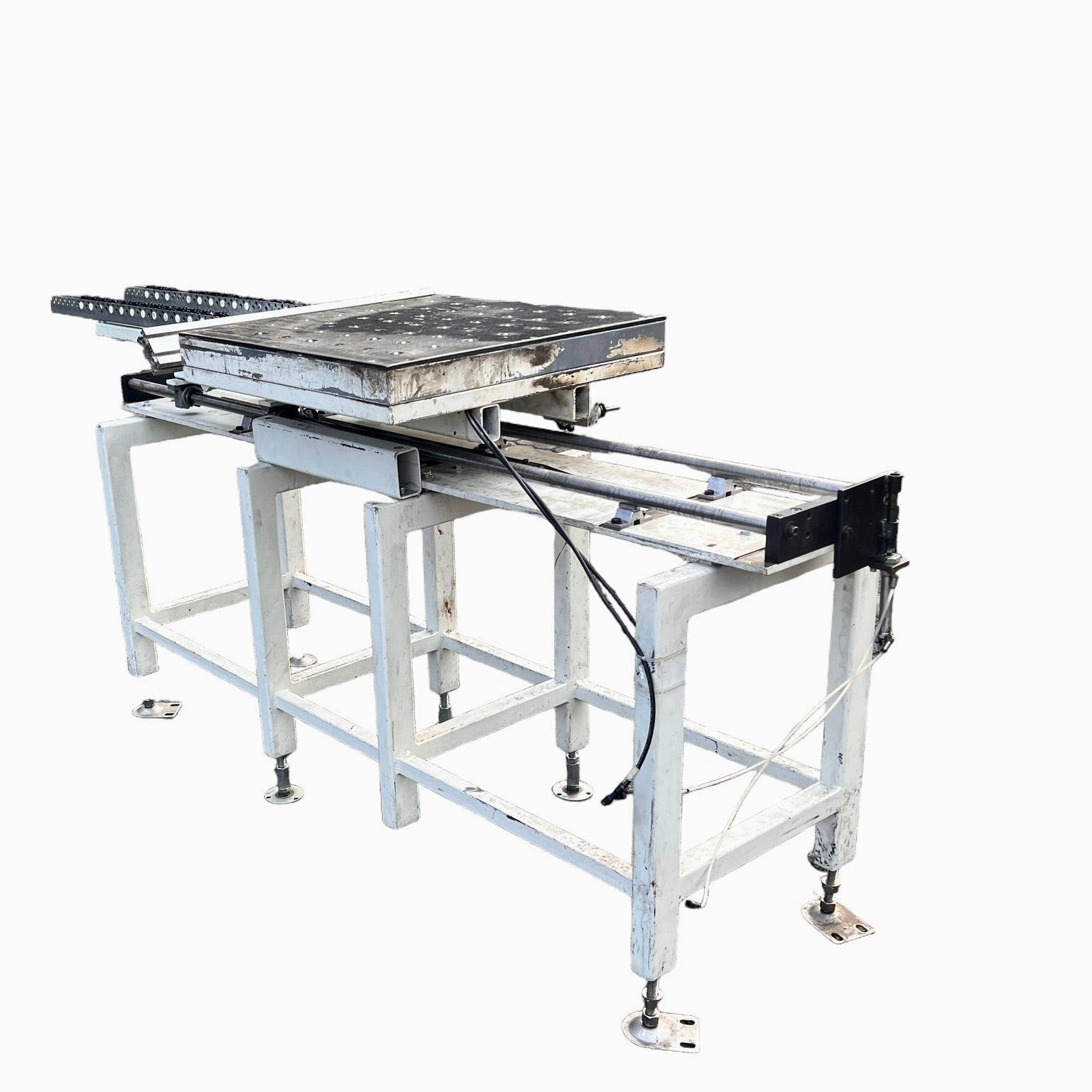

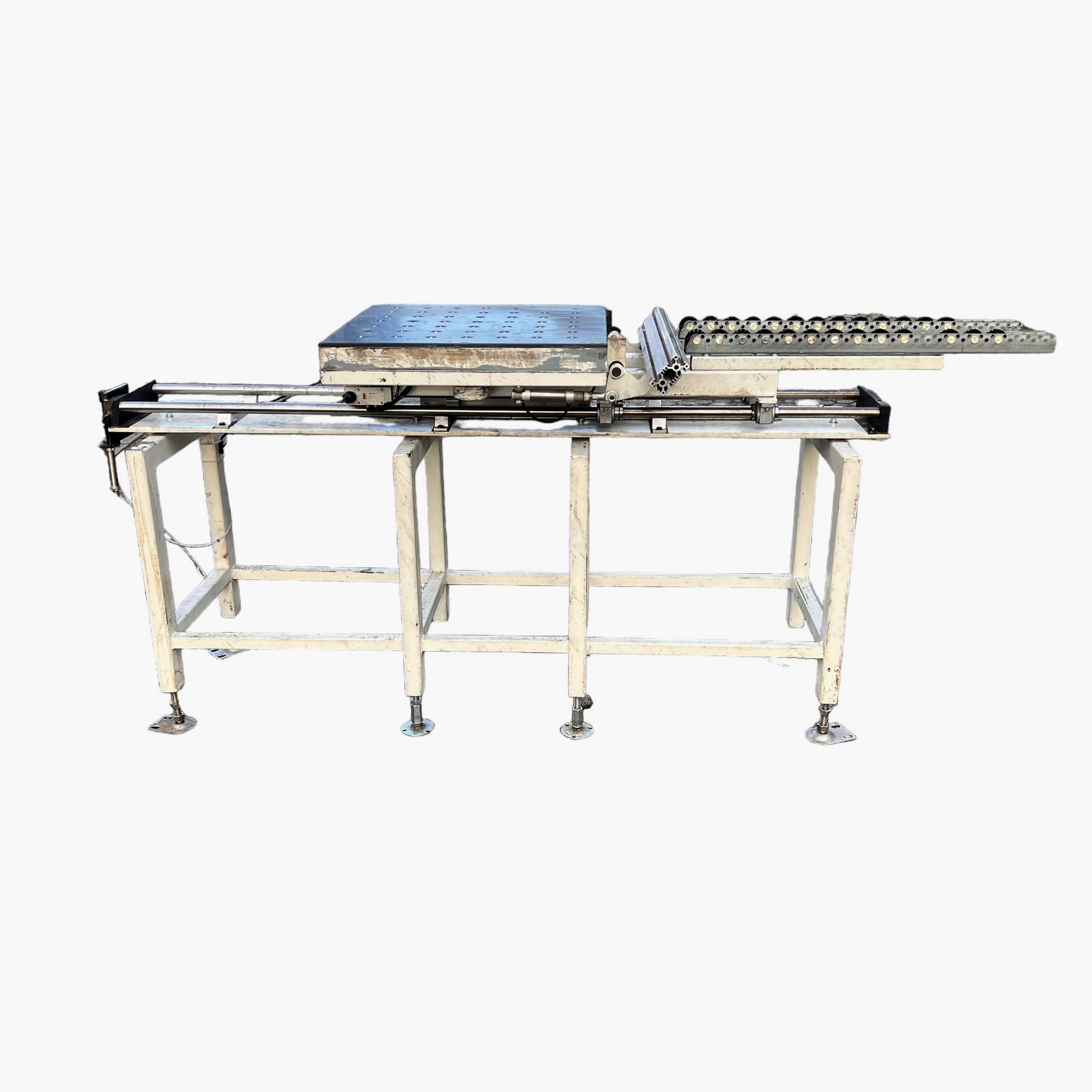

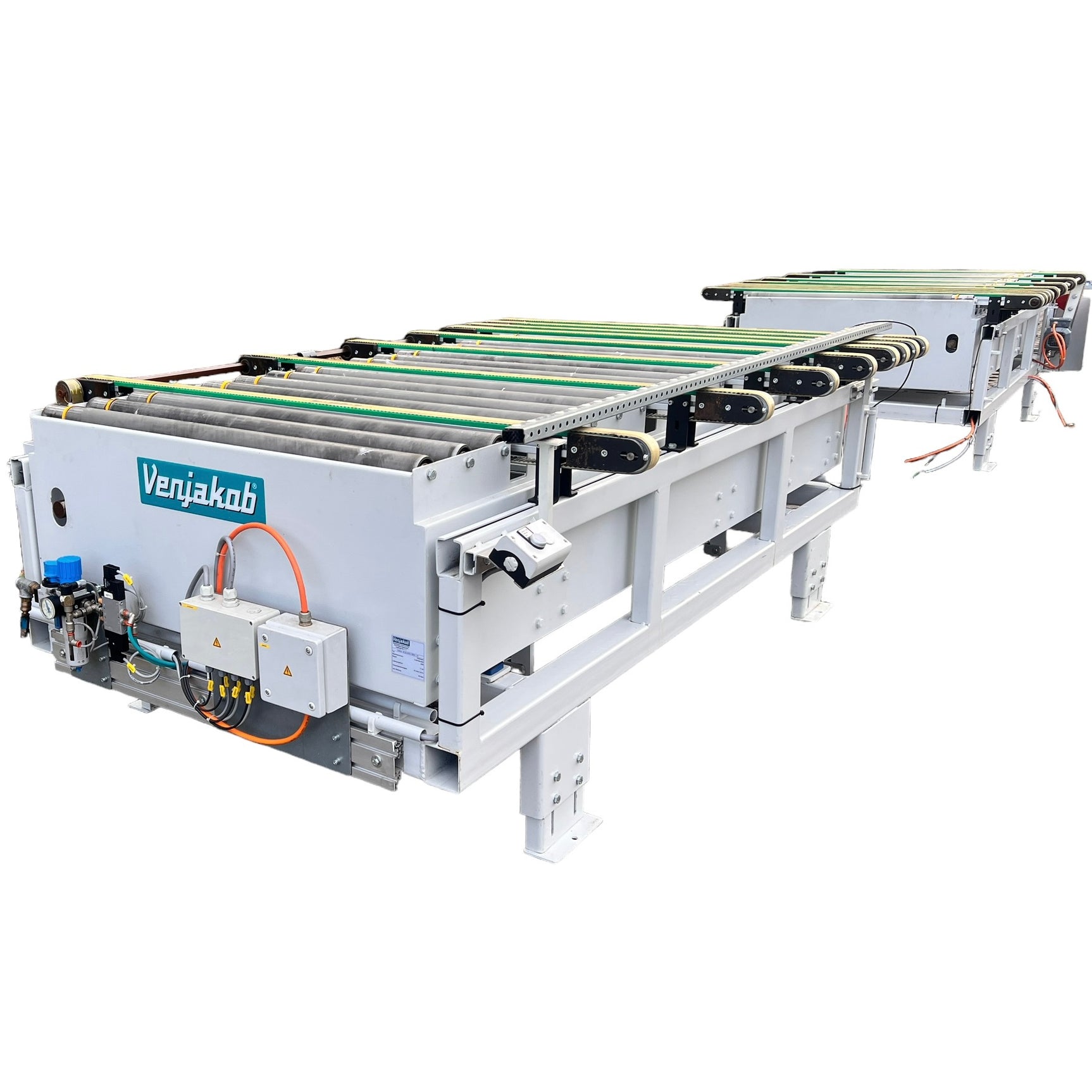

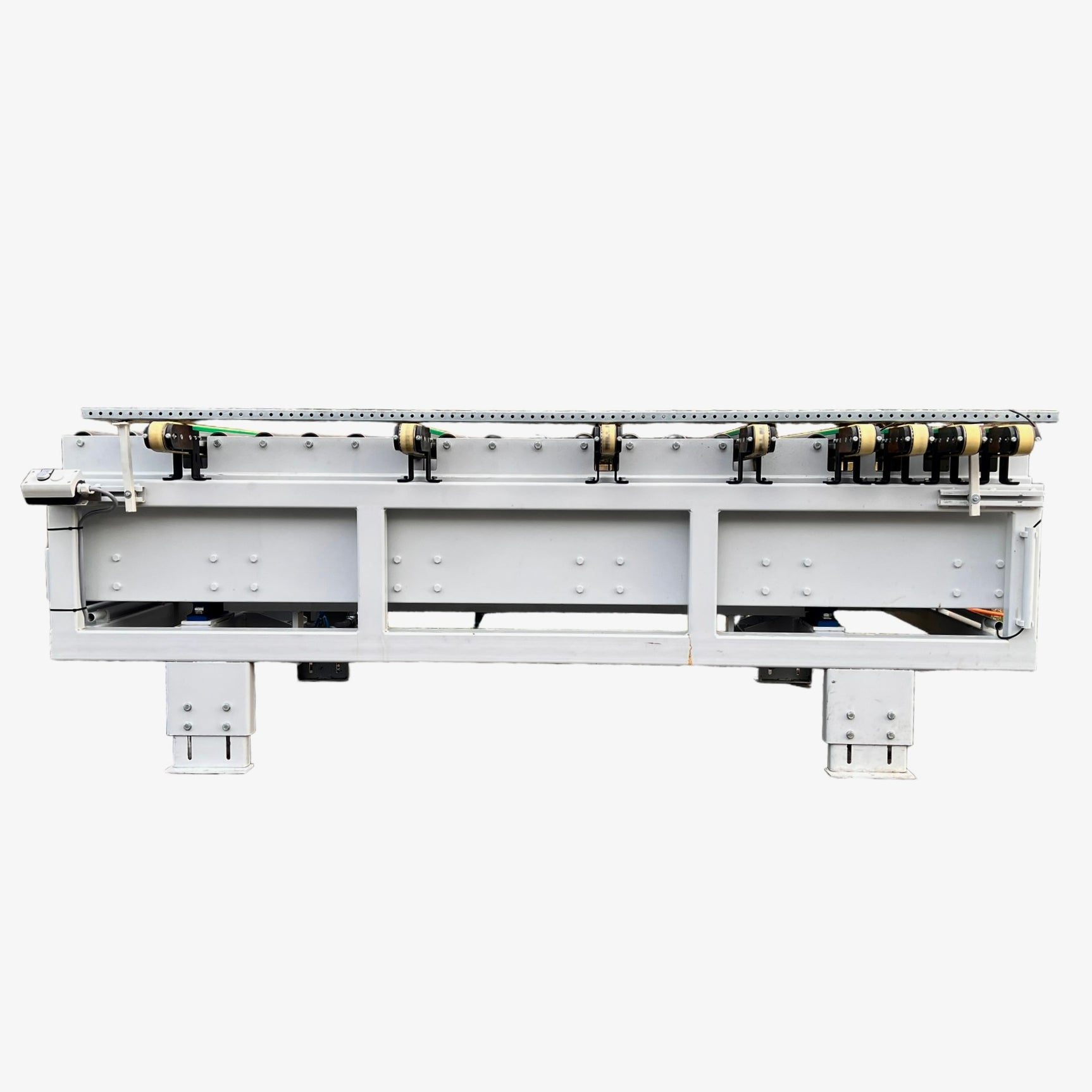

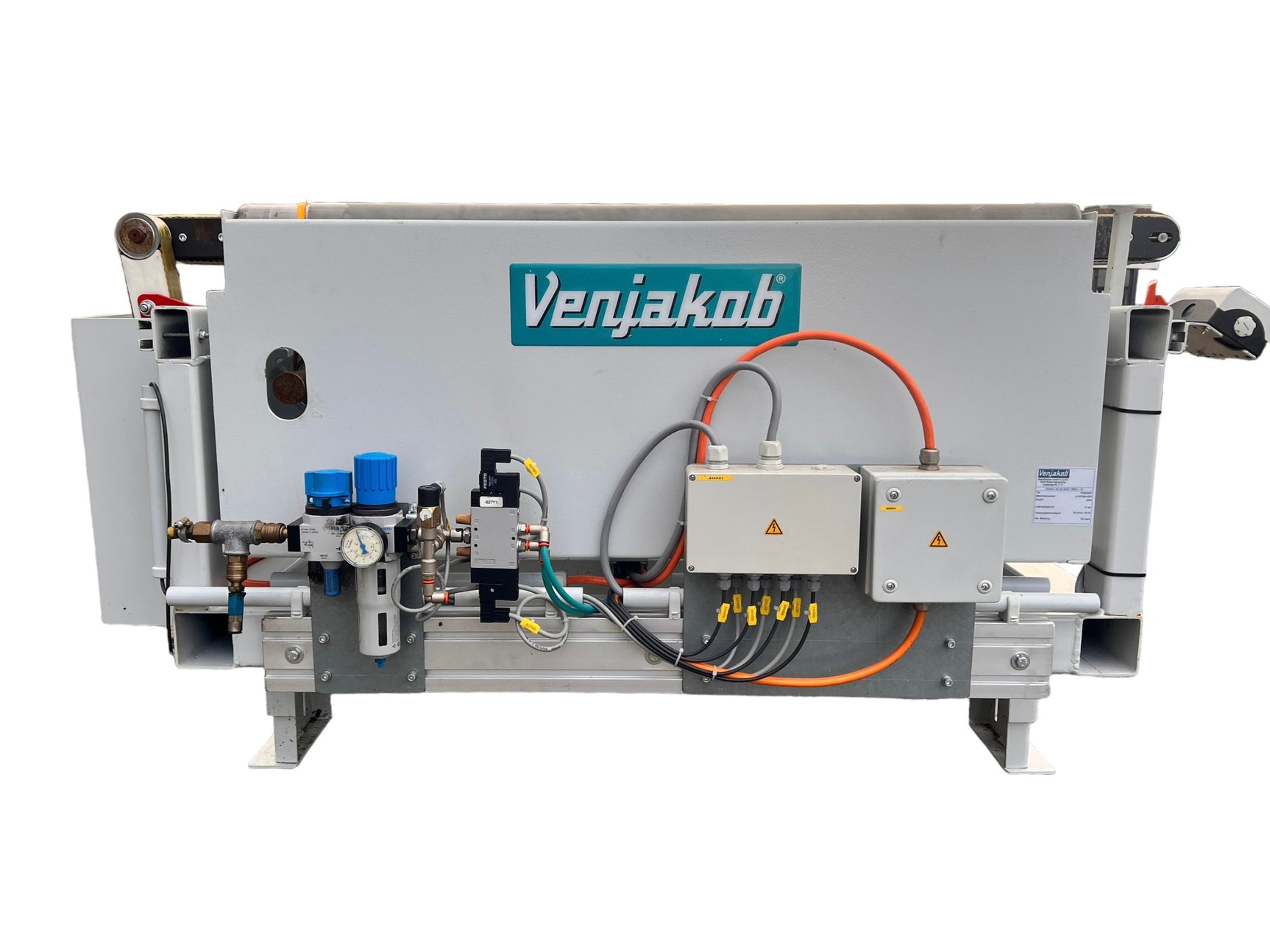

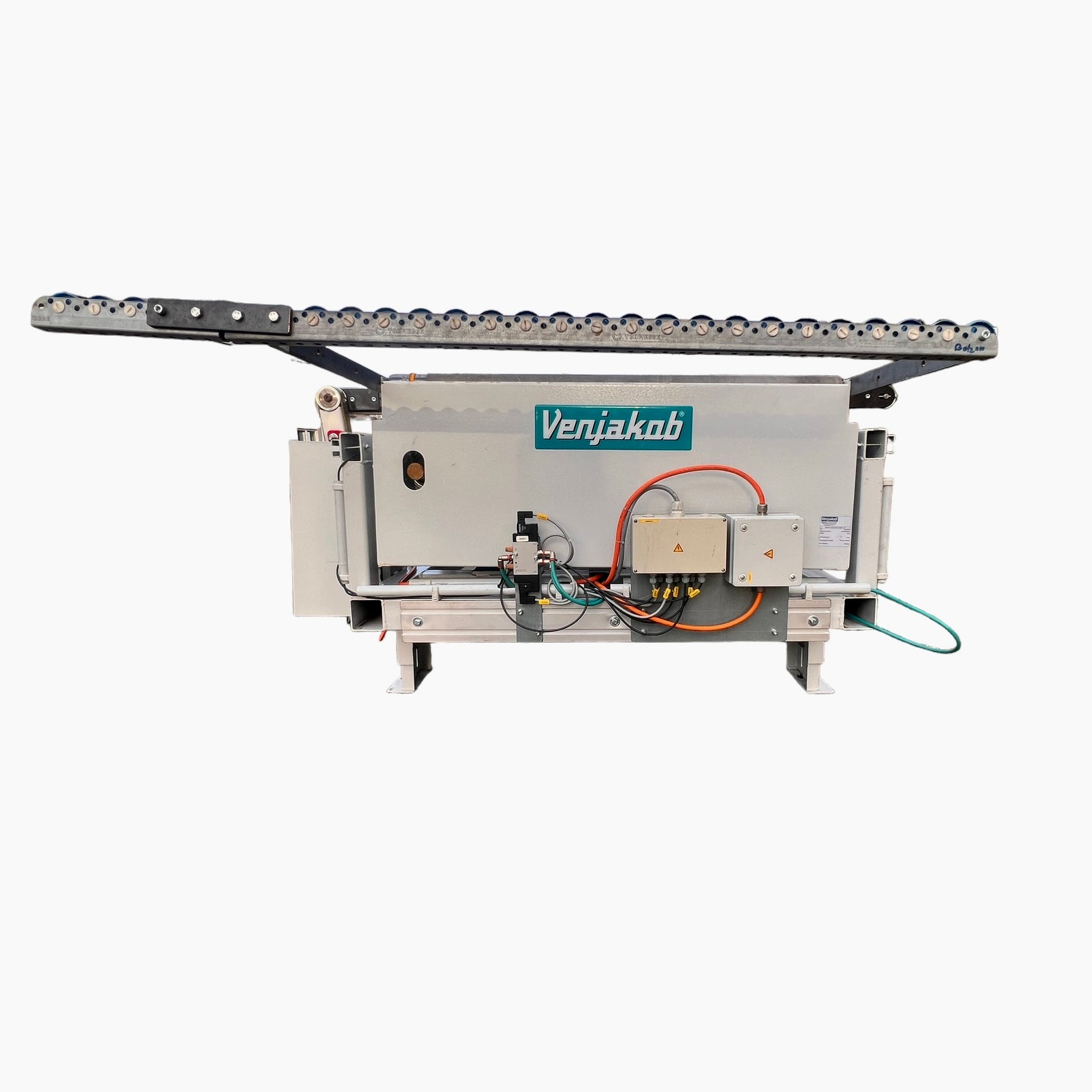

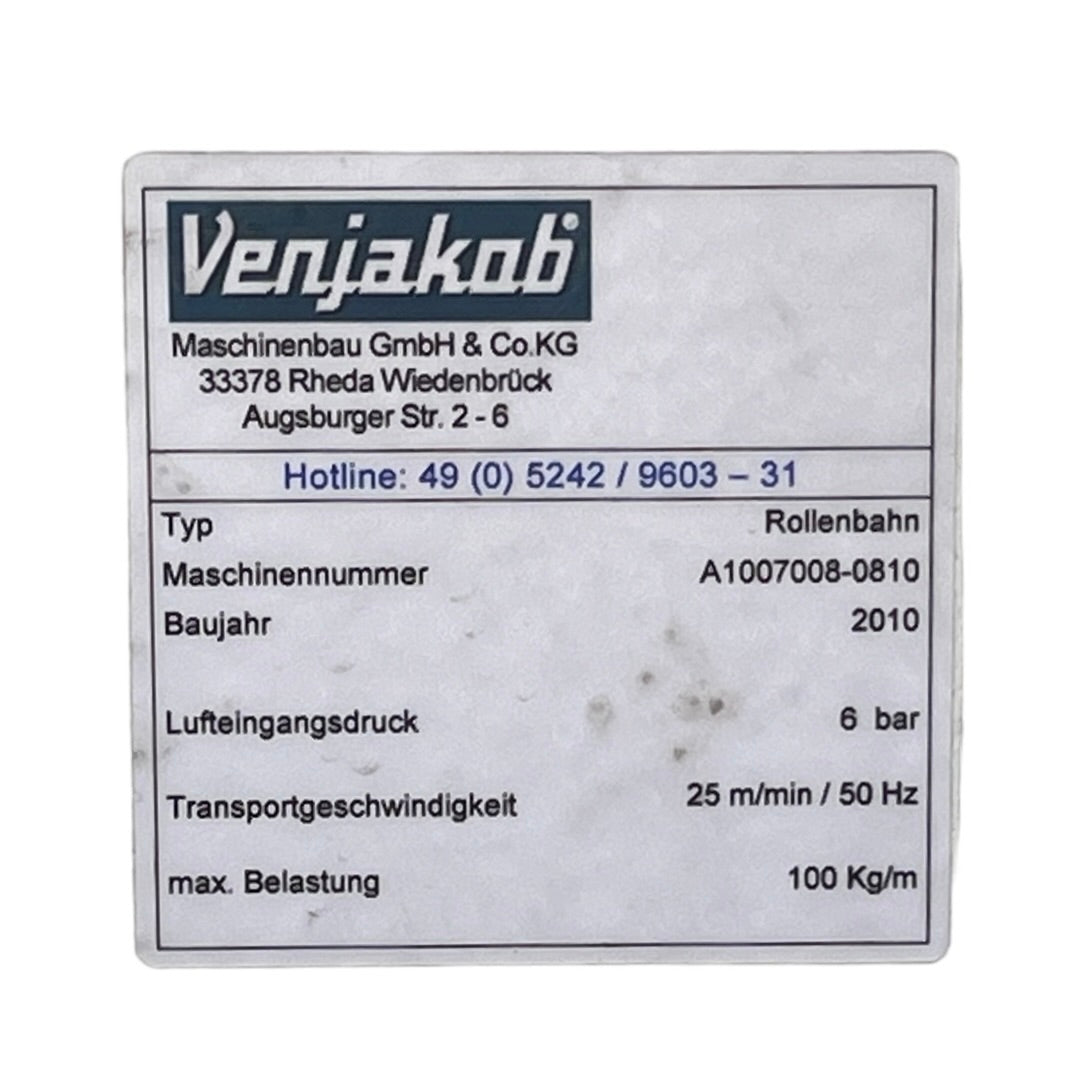

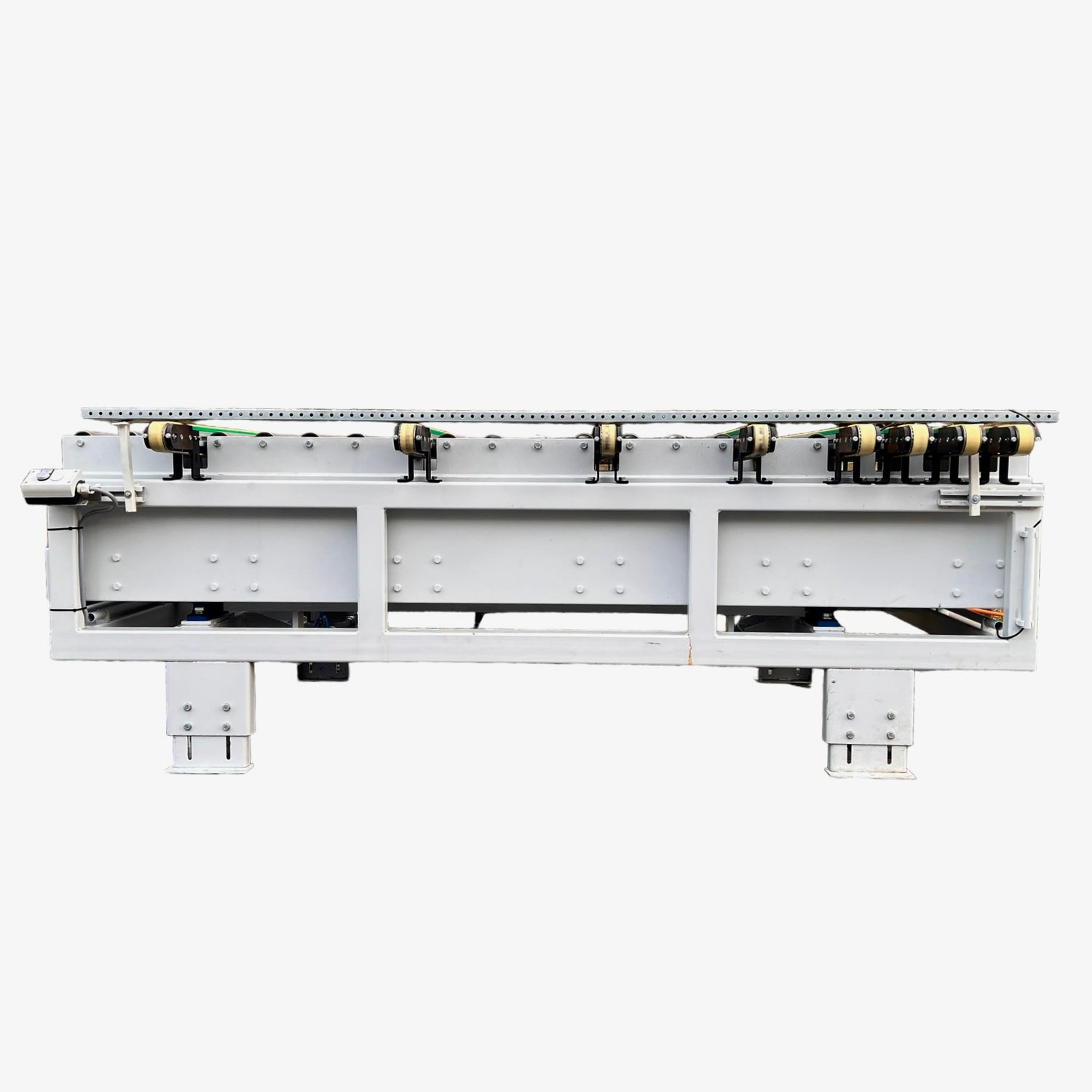

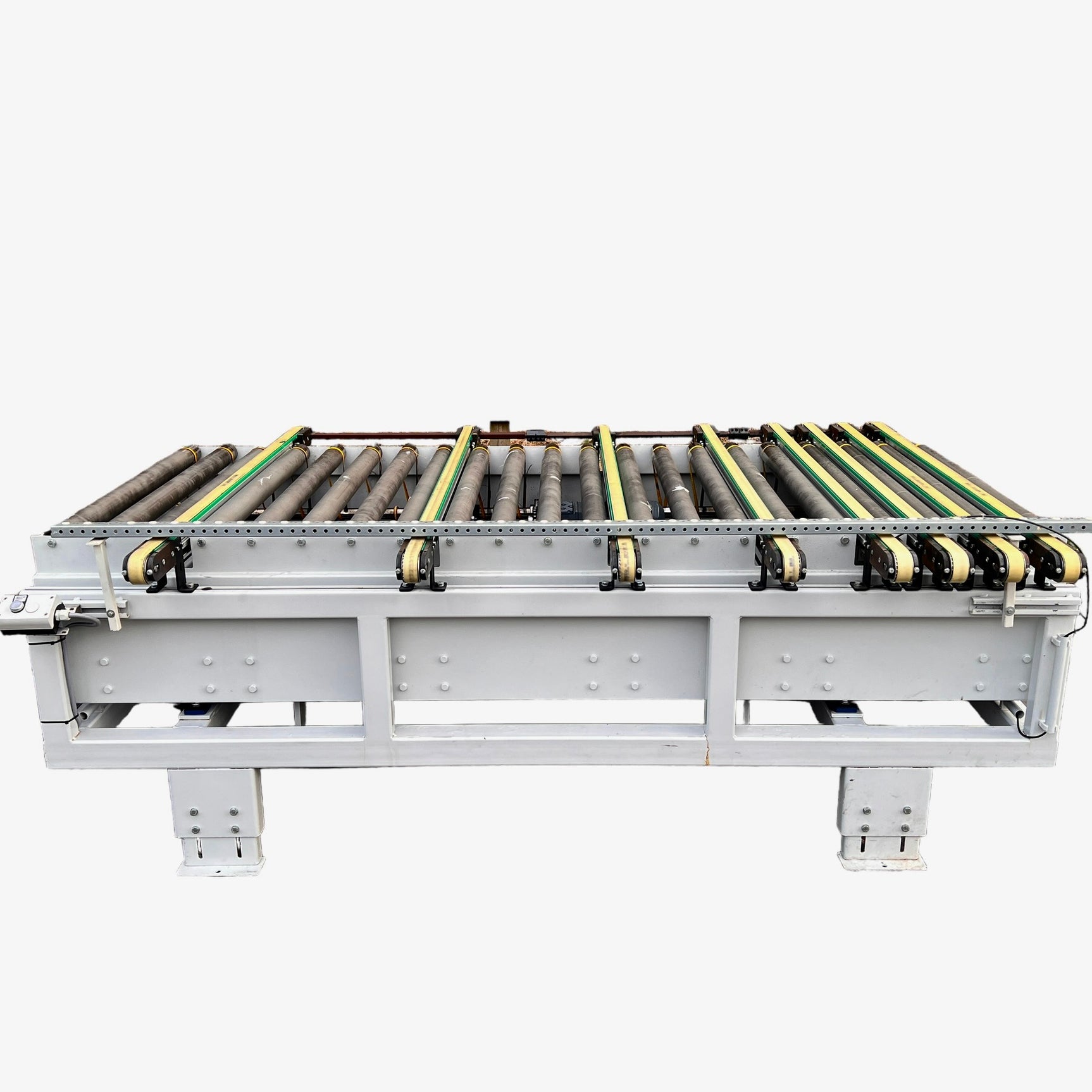

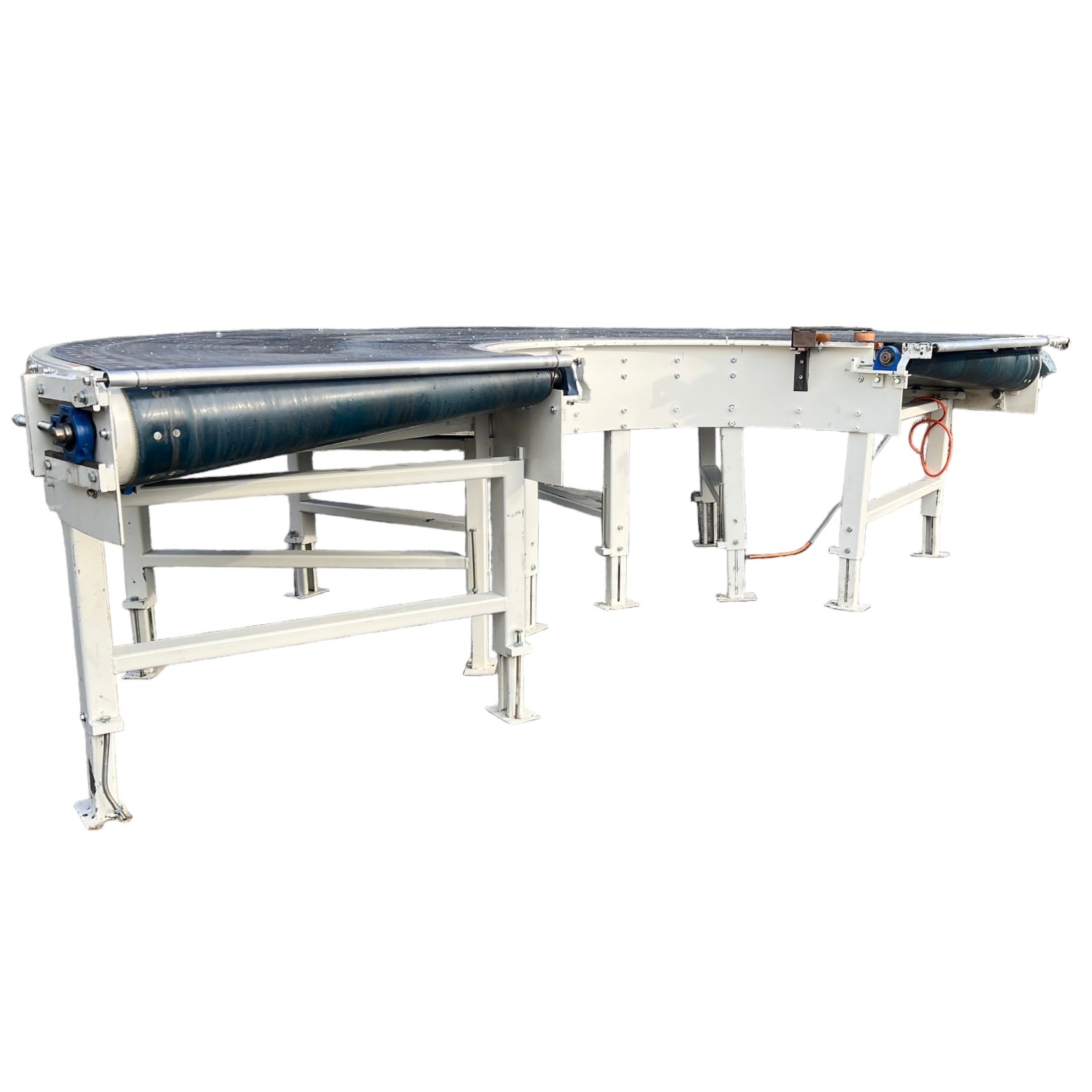

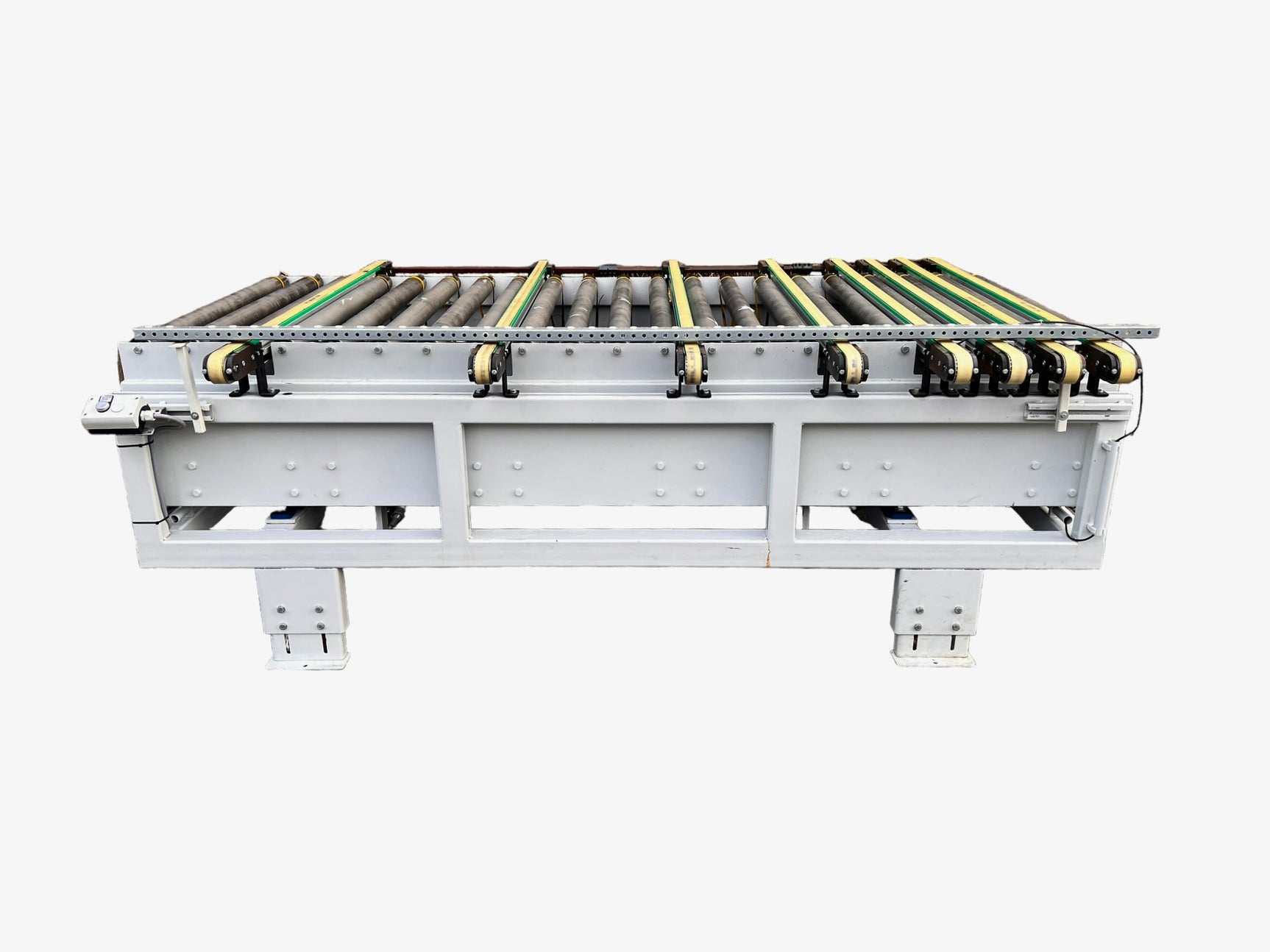

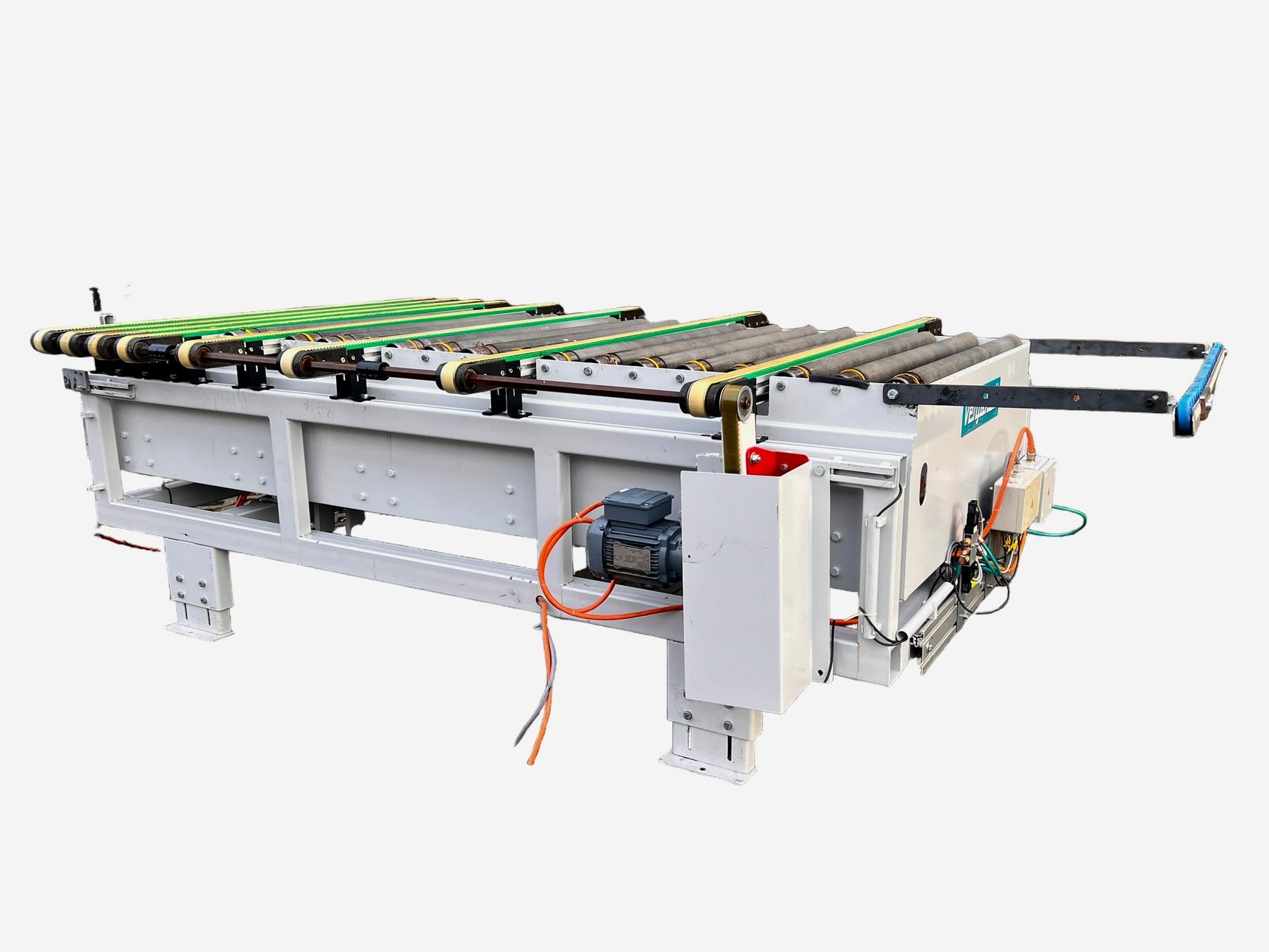

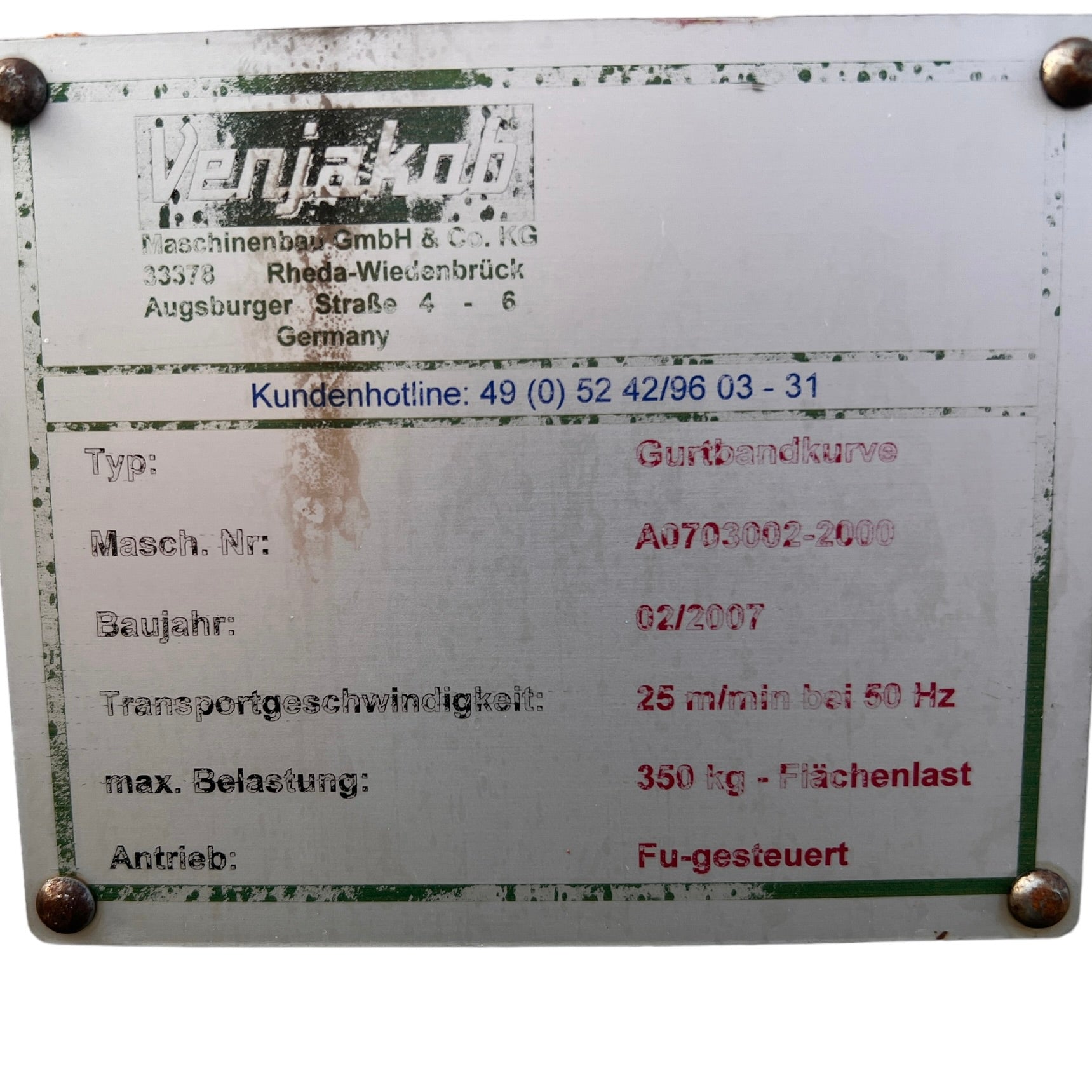

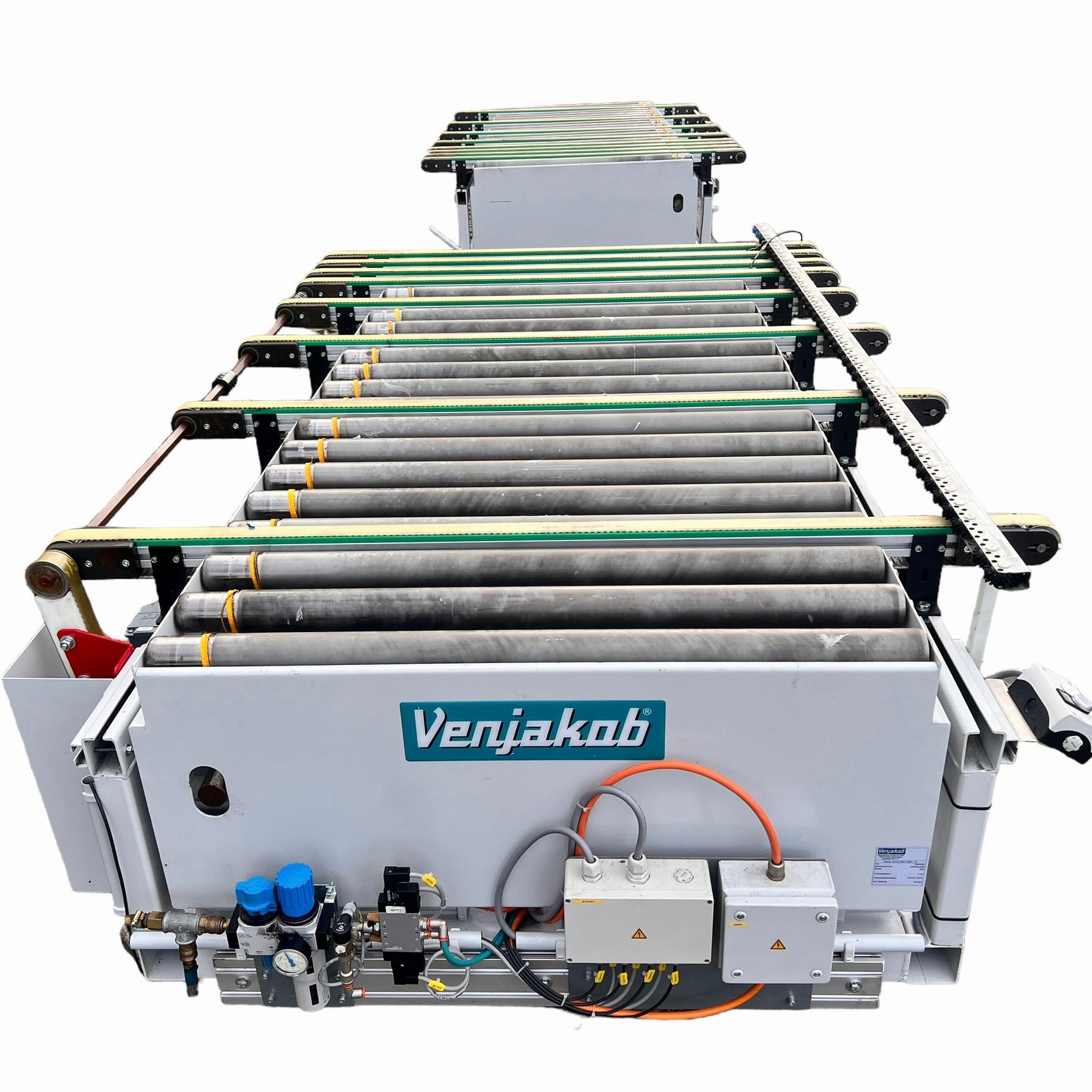

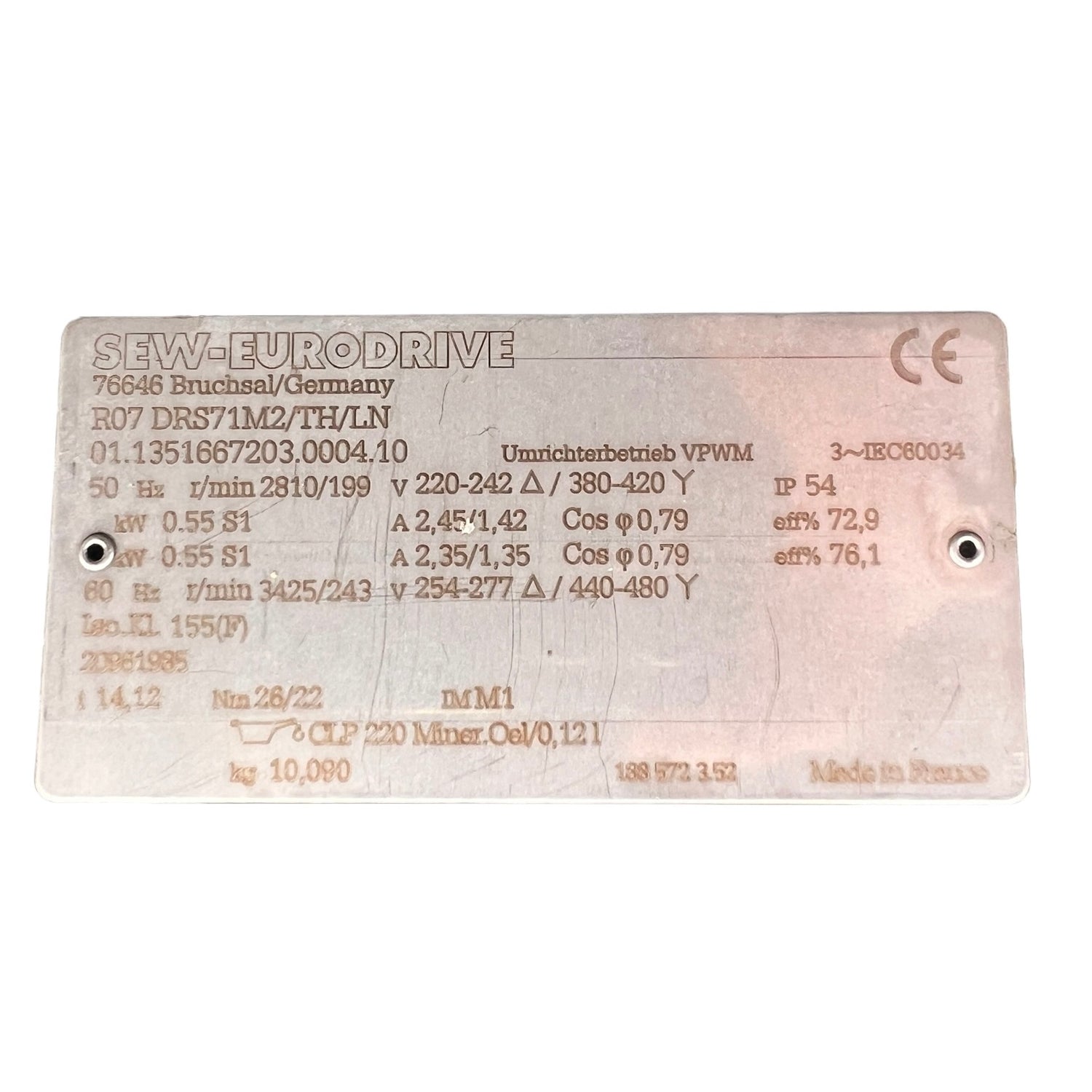

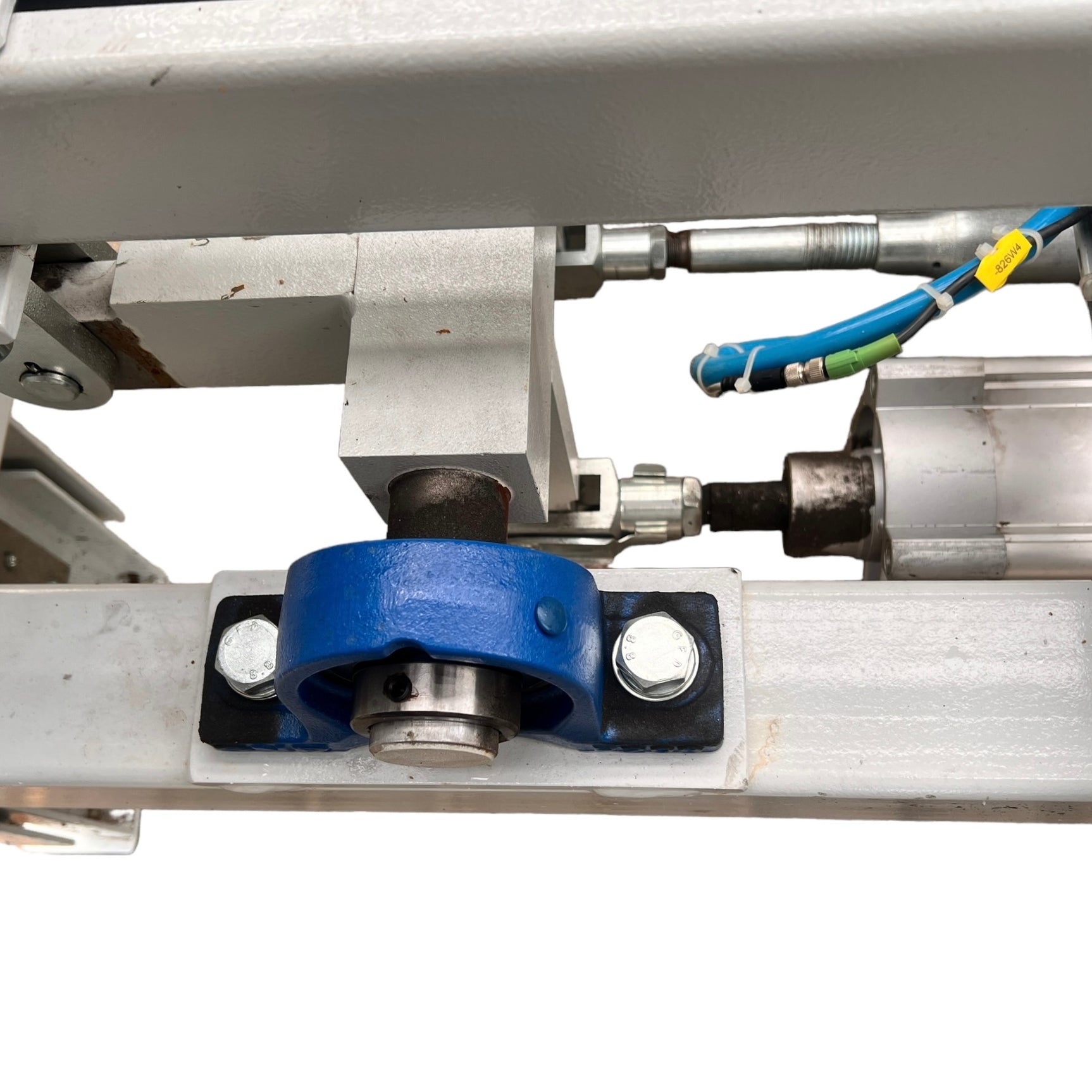

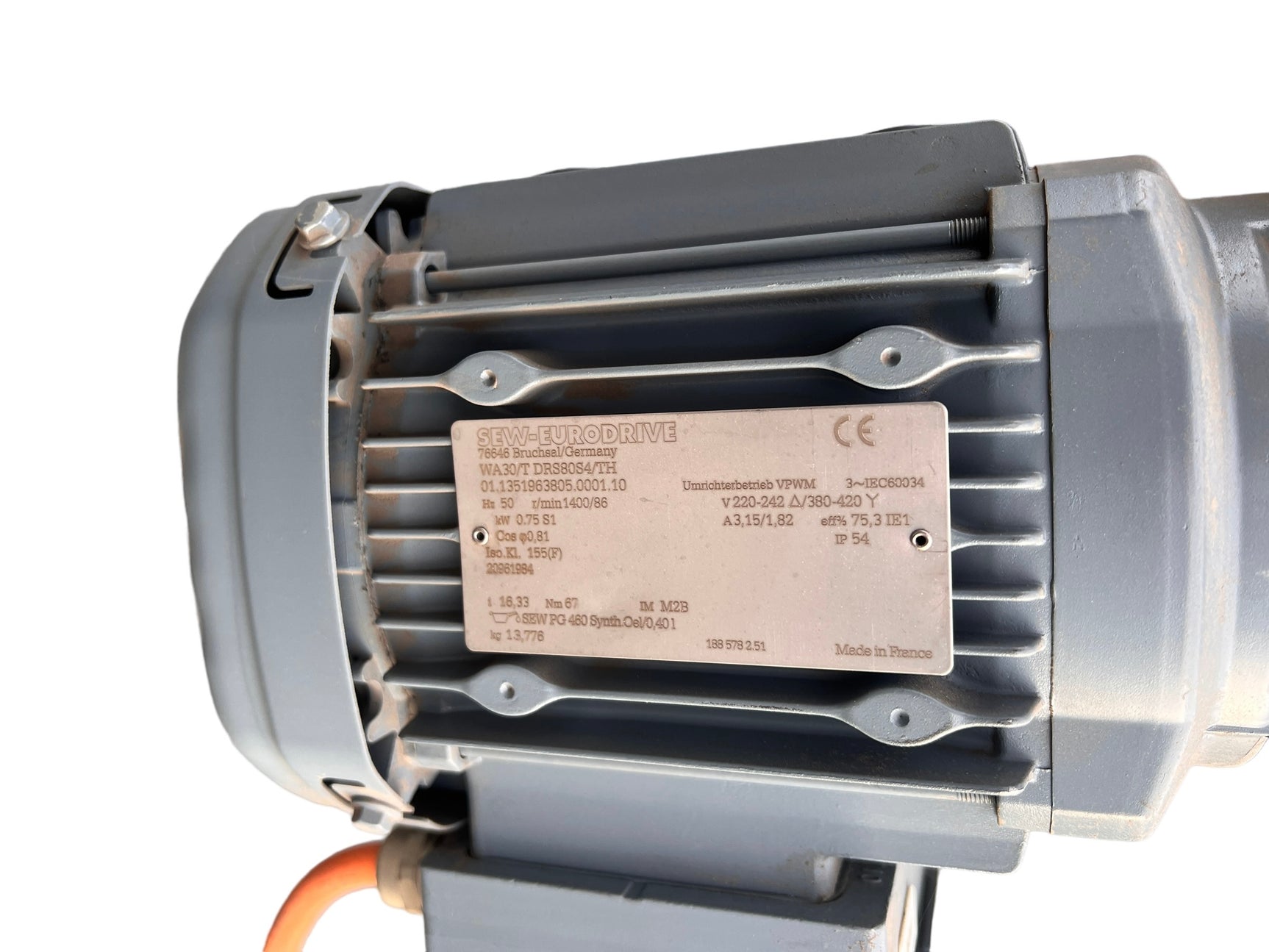

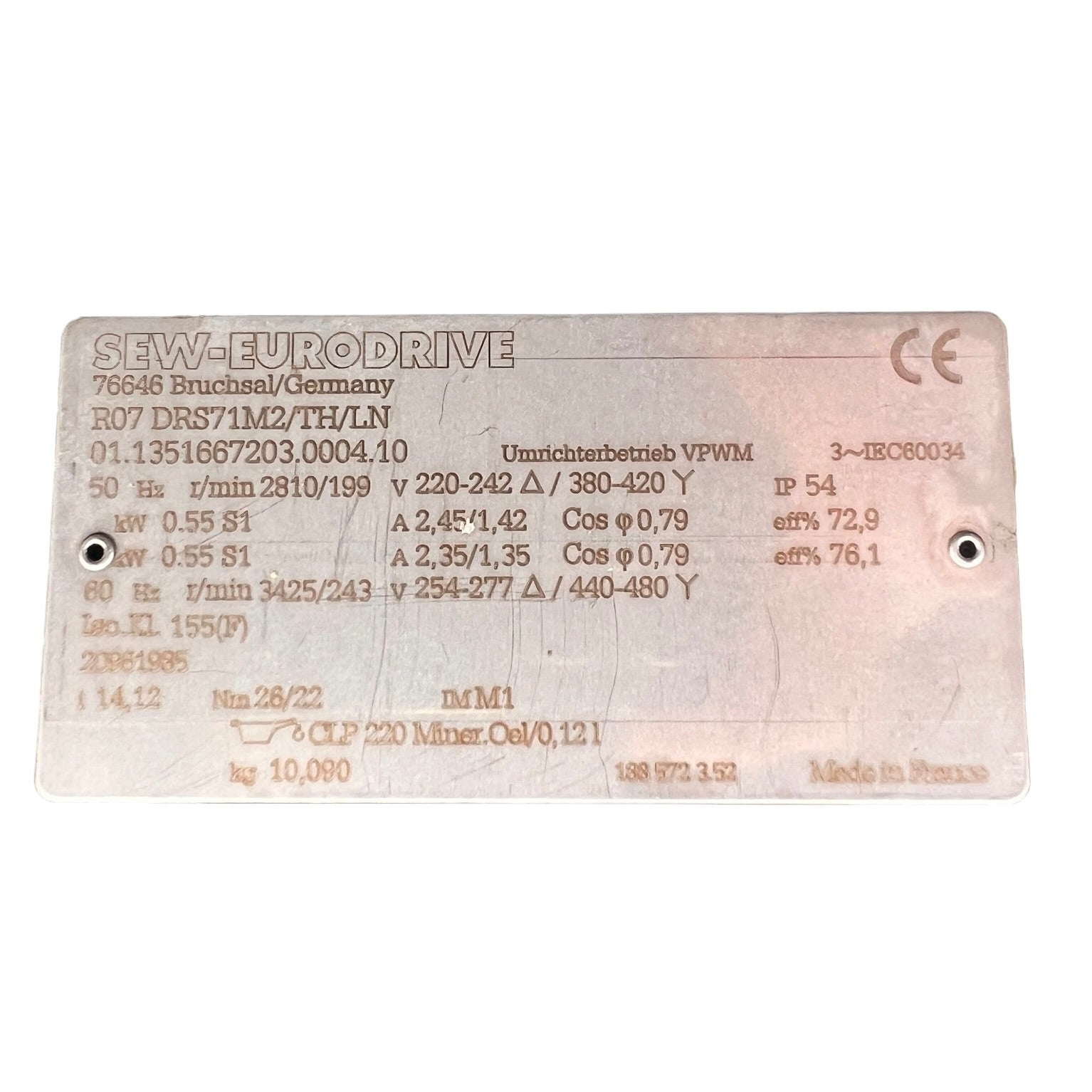

Plattenrückführanlage VENJAKOB

Verwendungszweck: Automatisches Rückführen von Werkstücken für Mehrfachbearbeitungen.

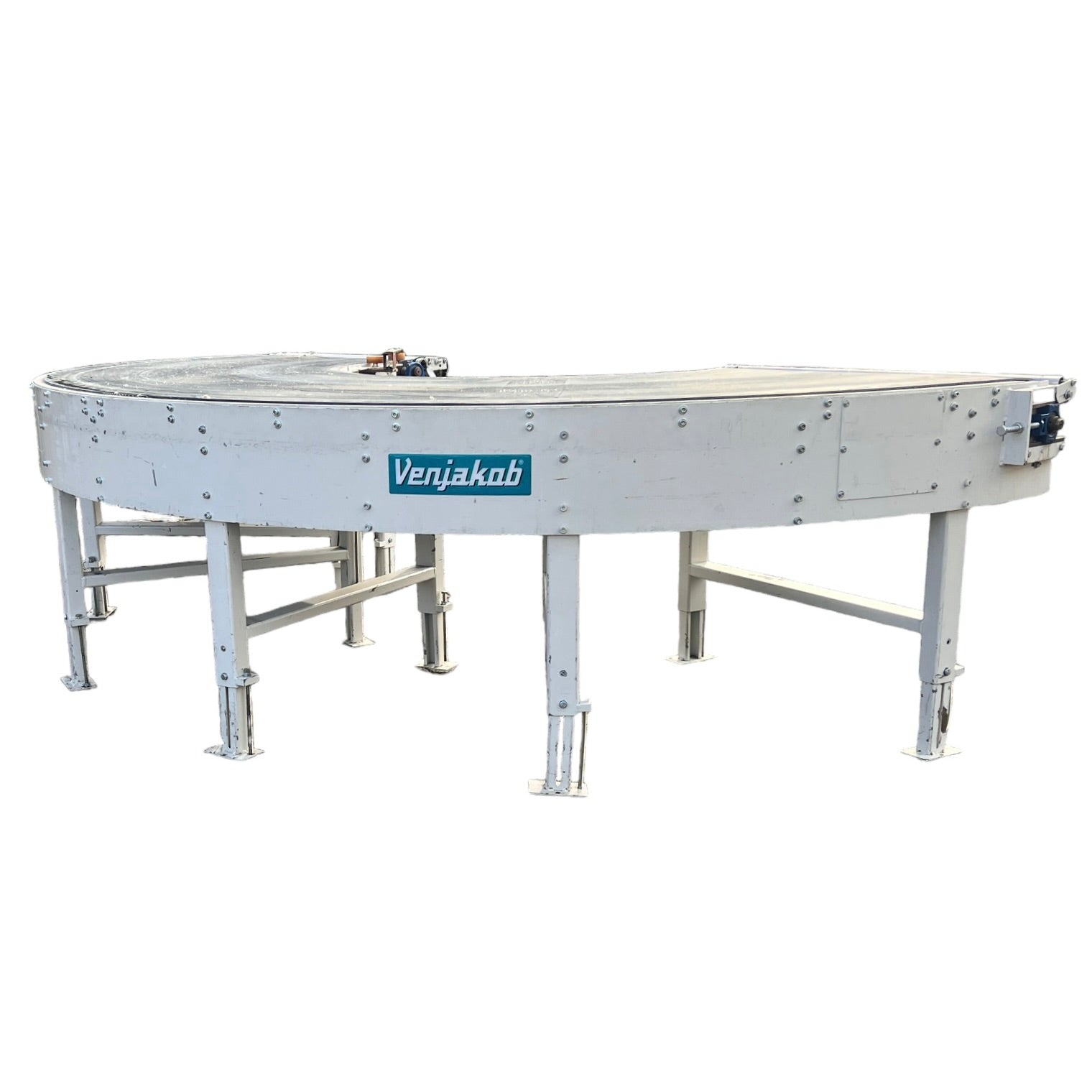

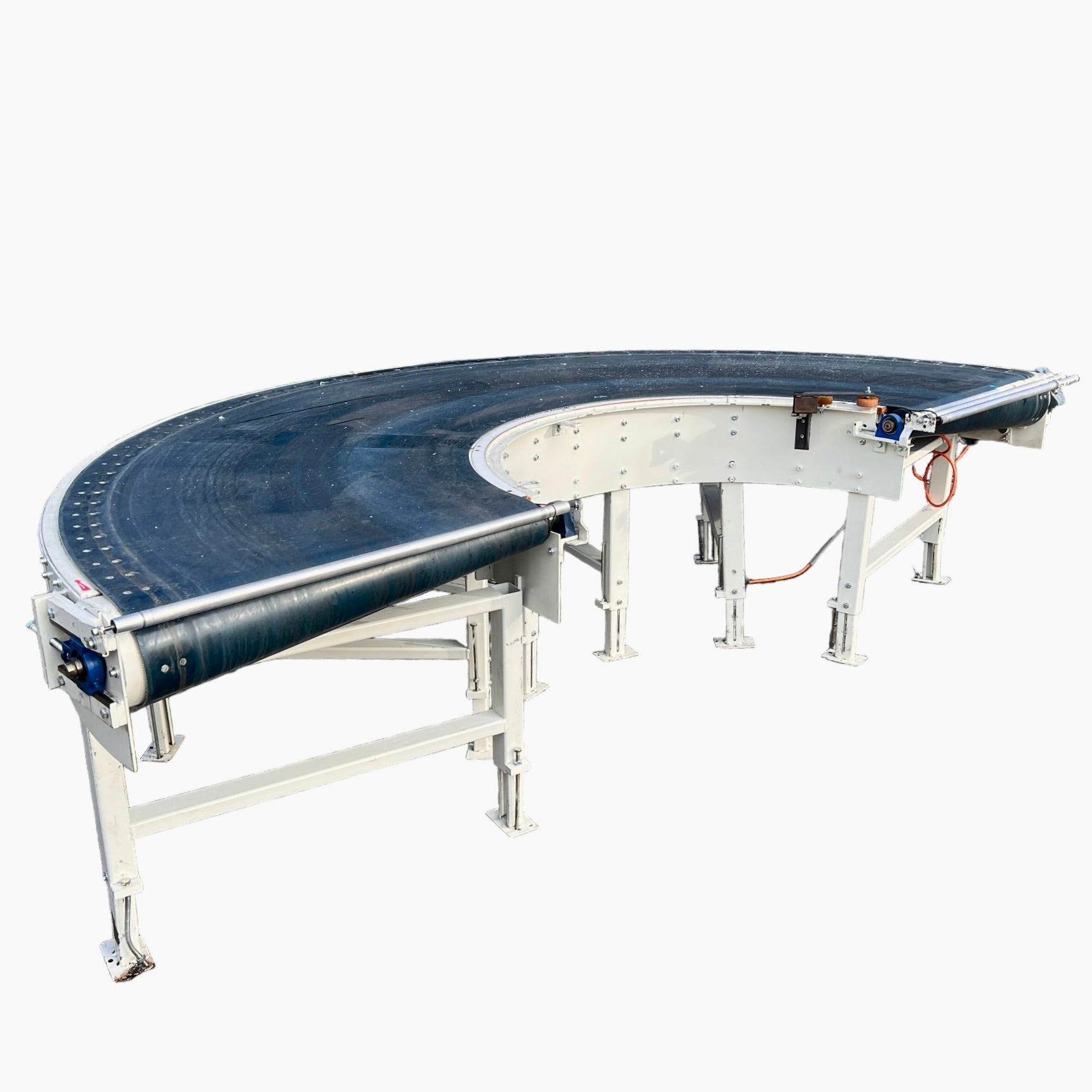

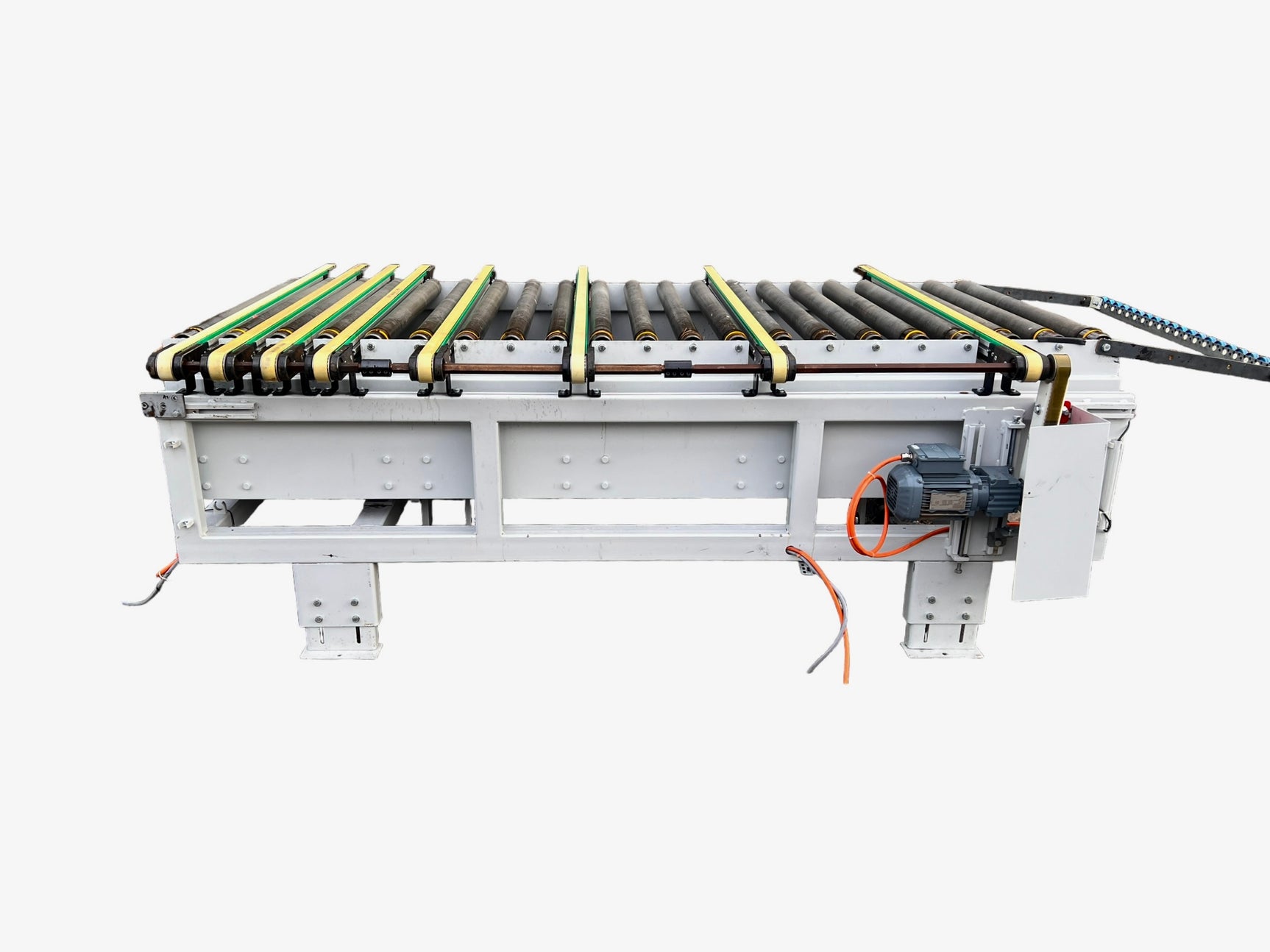

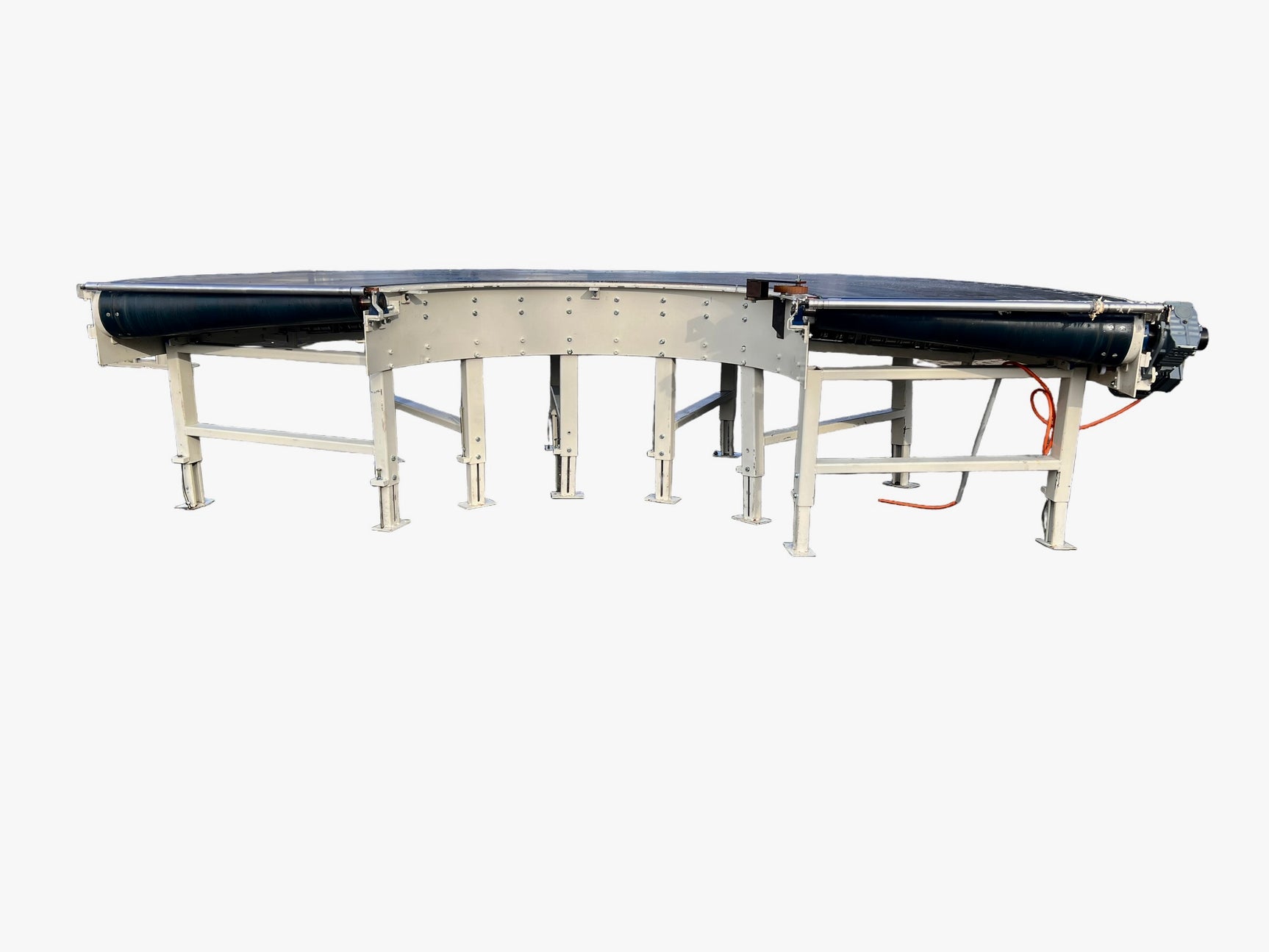

Beschreibung: 7 Bandfördertische (100 cm Breite), 1 Rundbandtisch, 2 Winkelübergabetische, Schaltschrankanlage. Effiziente Materialführung für hohe Produktivität.

Peripherie-Posten

Verwendungszweck: Integration und Steuerung der Kantenbearbeitungsstraße.

Beschreibung: Schnittstellensystem für Anlagenanbindung, Barcode-Scansystem für automatisierte Werkstückidentifikation.
