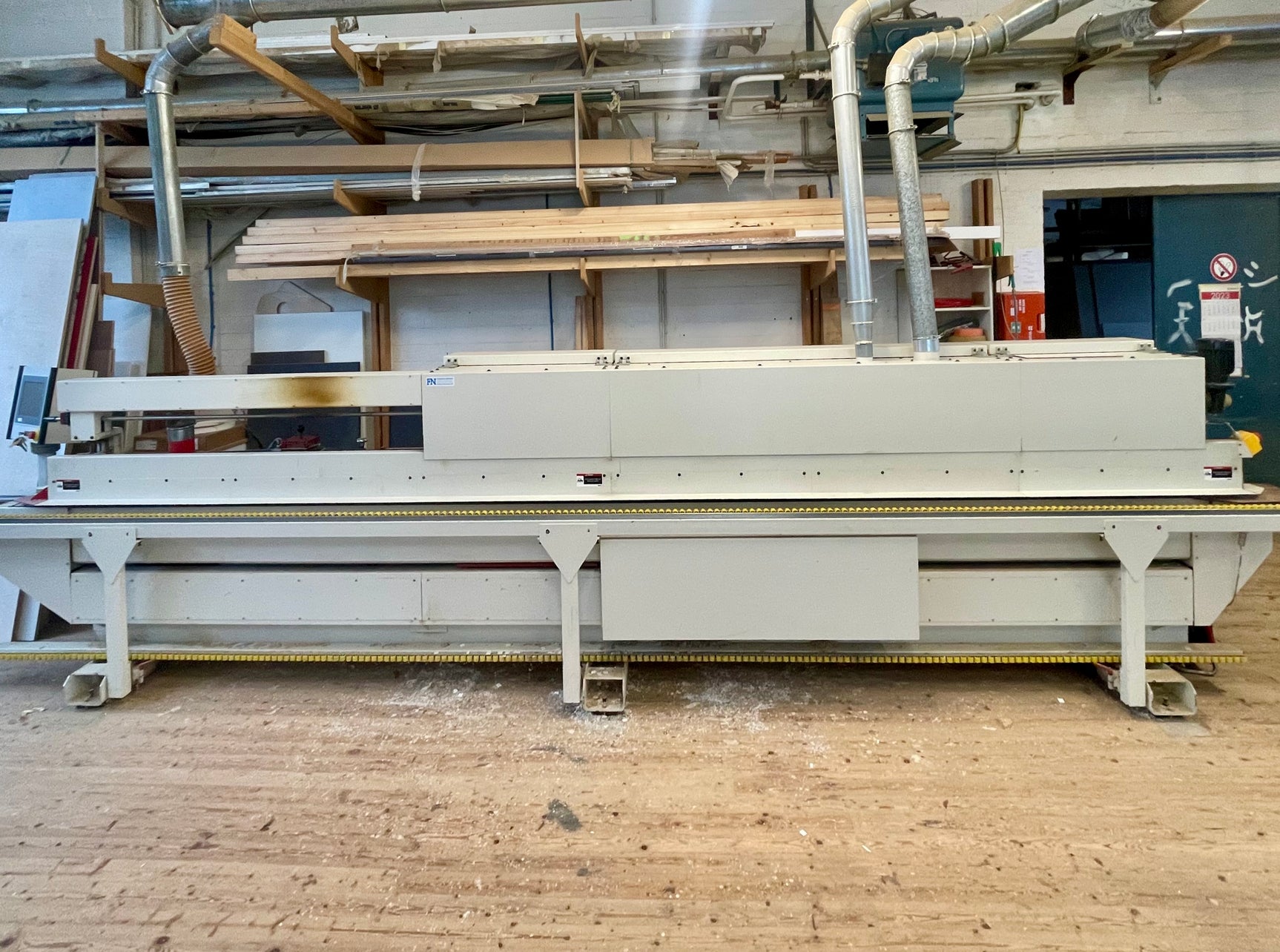

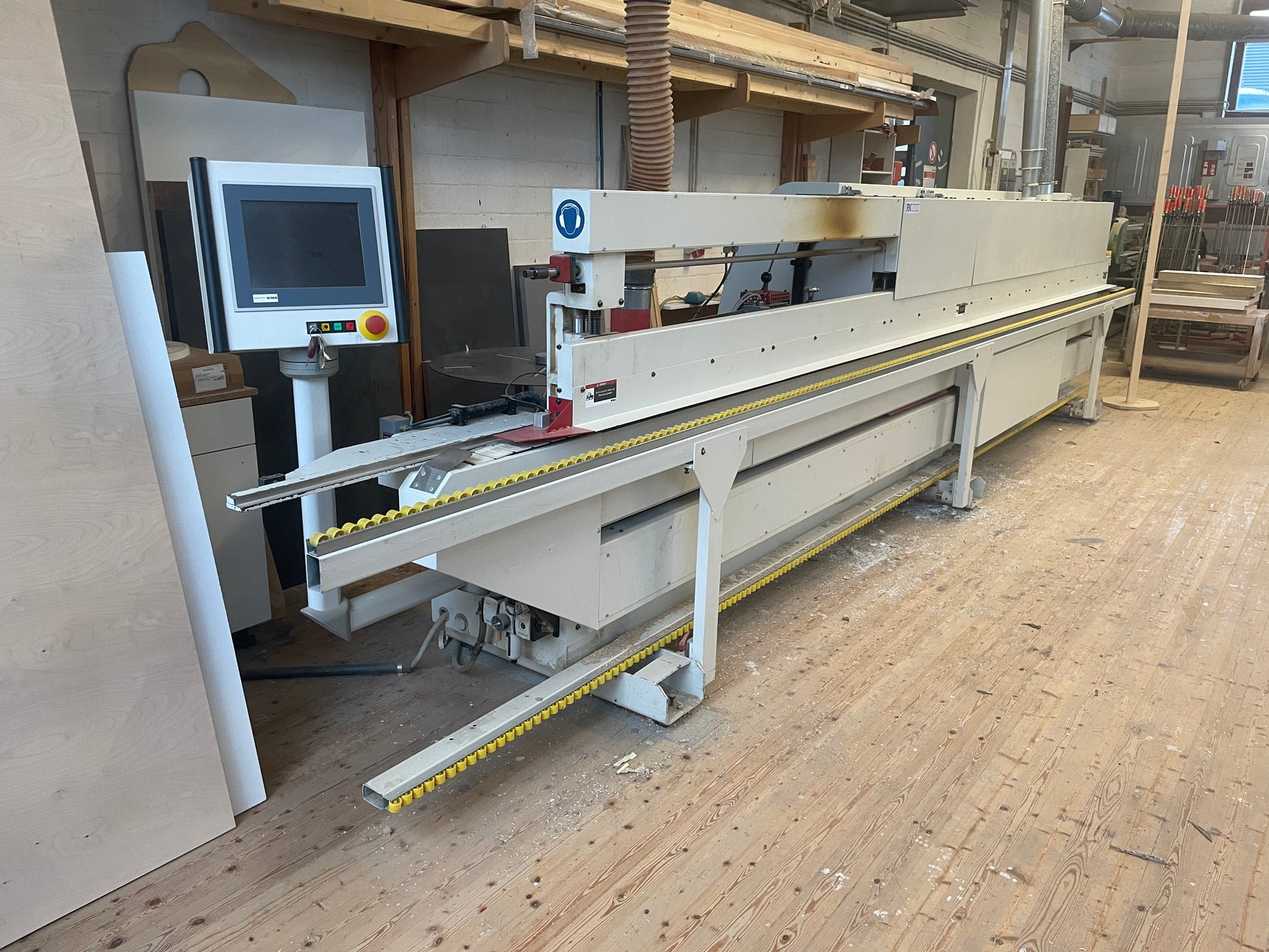

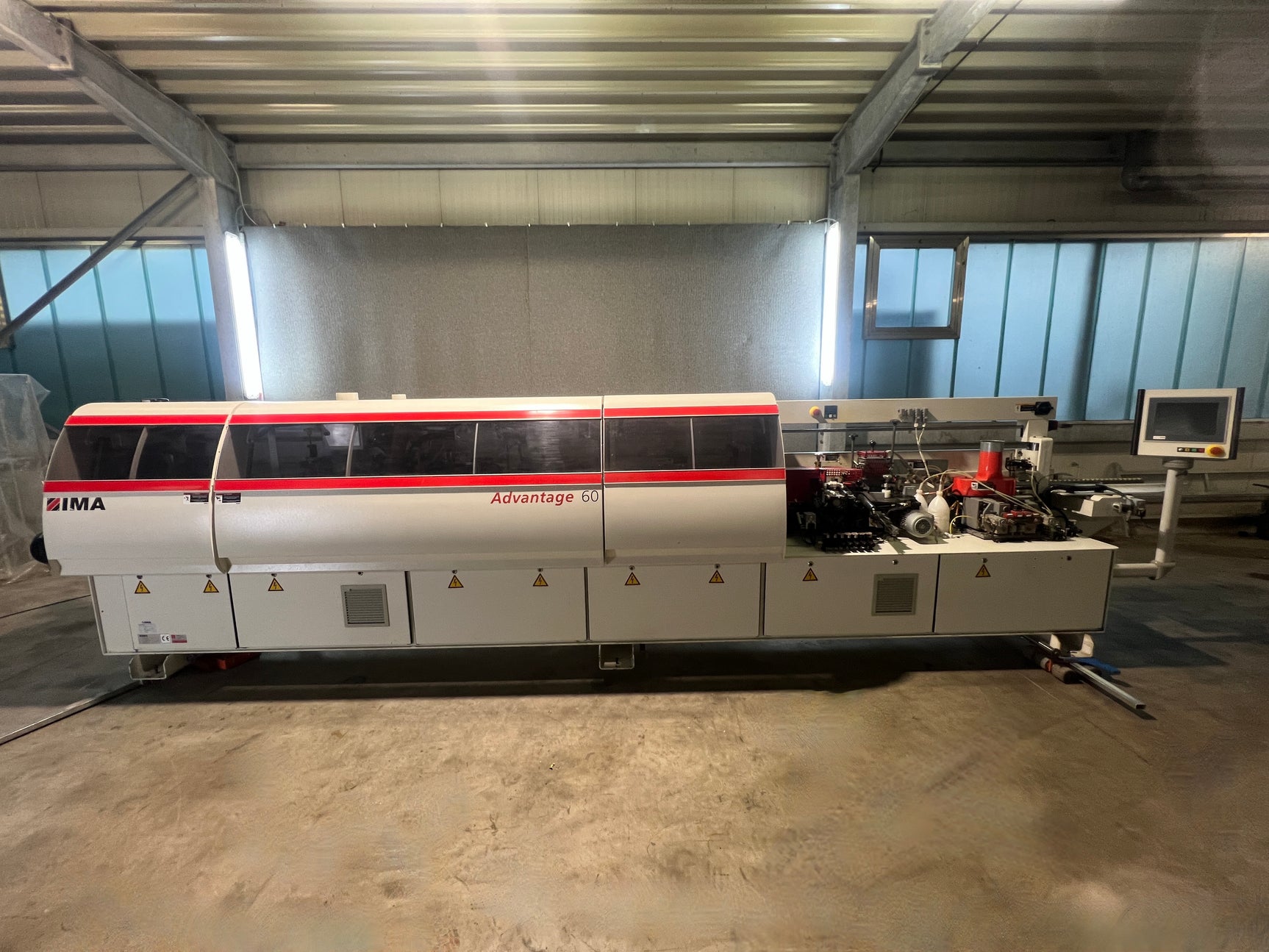

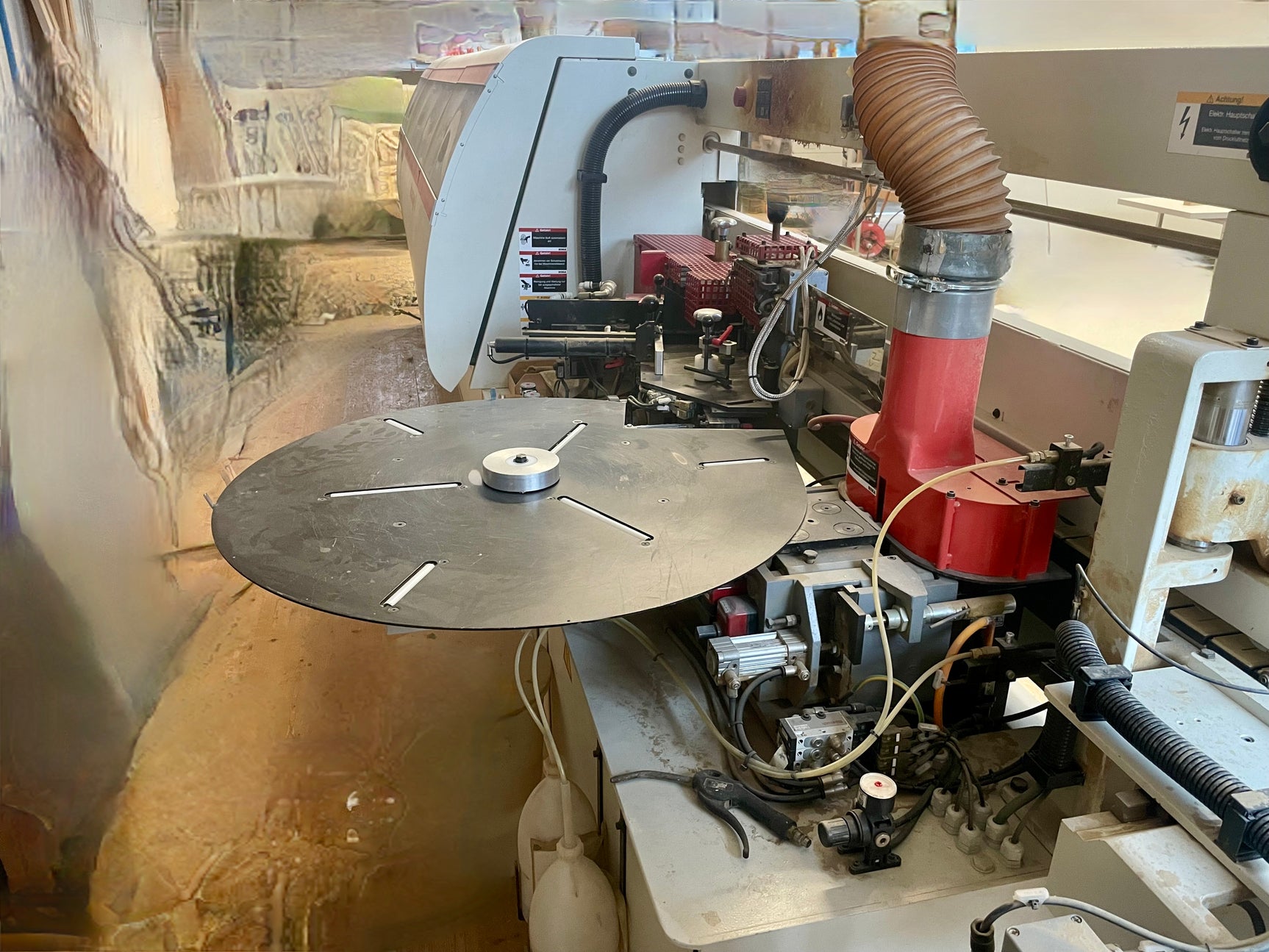

IMA Kantenanleimmaschine Advantage 60
Hersteller: IMA
Modell: Advantage 60
Baujahr: 2008
Maschinenart:
Zustand: Gebraucht
Verfügbarkeit:
Lieferung und Versand
Lieferung und Versand
Wir bieten Ihnen einen zuverlässigen weltweiten Versand für all unsere Maschinen und Produktionslösungen. Ganz gleich, wo Sie sich befinden – unser Logistikteam sorgt dafür, dass Ihre Maschinen sicher und termingerecht bei Ihnen ankommen. Mit umfassender Erfahrung in internationaler Logistik kümmern wir uns um alle Details, von der Verpackung über den Transport bis hin zur Zollabwicklung. Vertrauen Sie uns die komplette Abwicklung an, sodass Ihre Maschinen schnell und sicher in Ihrem Betrieb einsatzbereit sind.
IMA Advantage 60
Einseitige Kantenanleimmaschine
Technische Daten Werkstück
Werkstücklänge min. 150 mm
Werkstückdicke min. 8 mm
12 mm mit Profilziehklinge
max. 40 mm mit Kopierfunktion
max. 60 mm ohne Kopierfunktion
bei max. Werkstückdicke von 25 mm min. 65 bzw. 150 mm
Kleinstes Werkstück 65 x 300 mm
150 x 150 x 19 mm
Bearbeitungszugabe pro Werkstückkante 0 bis 5 mm
max. Zerspanungsquerschnitt beachten
Werkstückform rechtwinkelig
Werkstoff Spanplatte MDF
Oberflächenmaterial Direktbeschichtung Melaminharzpapier Papier Folie Furnier
Seitlich überstehendes Beschichtungsmaterial 0 mm
Technische Daten Kantenmaterial
Rollenmaterial Papierkanten und Kunststoffkanten 0,3 bis 3,0 mm
Furnierkanten 0,5 bis 3,0 mm
Maximaler Kantenquerschnitt 150 bis 180 mm²
Abgelängte Kantenstreifen Leisten 3,0 bis 8,0 mm mit Wechselmotor beim MFA
Maximaler Leistenquerschnitt 520 mm²
Kantenhöhe min. 12 mm
Kantenhöhe max. 65 mm
Maximaler oberer Kantenüberstand 2 mm
Kantenprofile Papierkante ca. 0,4 mm Fase 15° Kunststoffkante bis 3,0 mm Radius werkzeugabhängig Leiste bis 8 mm bündig fräsen
Technische Daten Maschine
Konstanter Werkstückausstand 35 mm plus Kantenstärke aus der Kettenbahn
Maximaler Kappquerschnitt 520 mm²
Durchlaufbreite min. 65 mm bei Ausstand 35 mm
Minimale Werkstücklänge in Vorschubrichtung 150 mm
Grundhöhe Oberkante Kettenbahn 900 mm
Aggregateseite in Vorschubrichtung links
Pneumatikanschluss ca. 7 bis 8 bar
Steuerspannung 24 V DC / 230 V AC
Zulässige Schaltschranktemperatur +10 bis +35 °C
Grundmaschine Ausstattung
Grundgestell mit integrierter Elektroinstallation
Antrieb für Werkstücktransport Vorschubgeschwindigkeit 16 m/min
Transportkette 80 mm breit 60 mm lang
Oberdrucksystem zwei Reihen gummierter Rollen elektronische Höhenverstellung Digitalanzeige der Werkstückstärke
Unbeheiztes Anschlaglineal horizontal von Hand verstellbar
PC Steuerung Touchscreen grafische Oberfläche einfache Programmerstellung integrierte SPS elektronische Streckensteuerung Programmspeicher bis 1000 Programme
Sicherheits und Schutzeinrichtungen nach CE
Schallschutzhauben für Kapp und Fräsaggregate
Auflageschiene ausziehbar ca. 700 mm
Inklusive Befestigungsmaterial
Lackierung
Grundmaschine und Hauben grauweiss struktur
Aggregate staubgrau RAL 7037 struktur und glatt
Sicherheitsabdeckungen signalrot RAL 3001 struktur
Motoren schwarz seidenmatt
Aggregate und Ausstattungen
Platzreserve für Trennmittelangabe
Platzreserve für Fügefräsen 2 x 3,0 kW
Strahler zum Vorwärmen der Werkstückkante

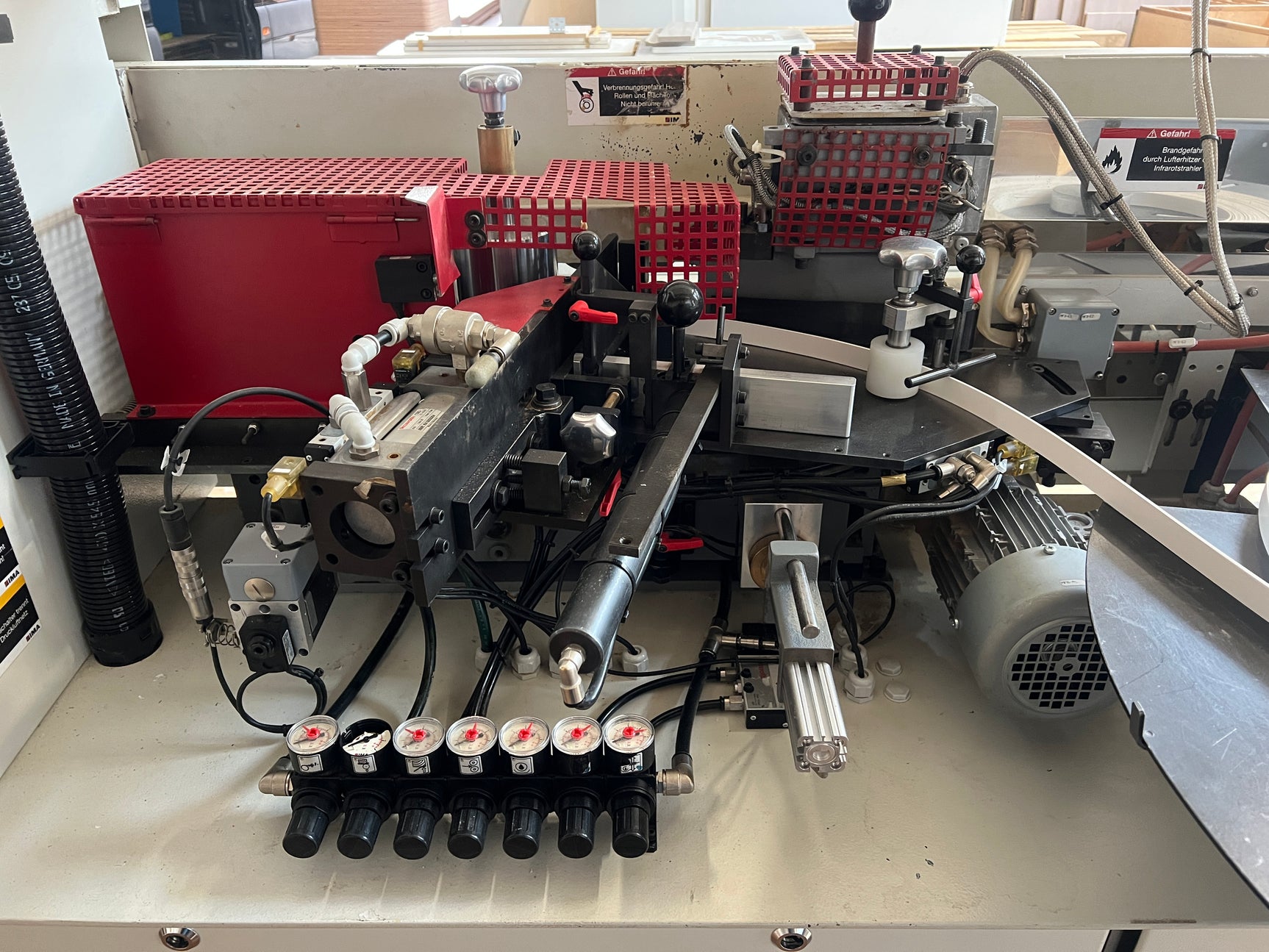

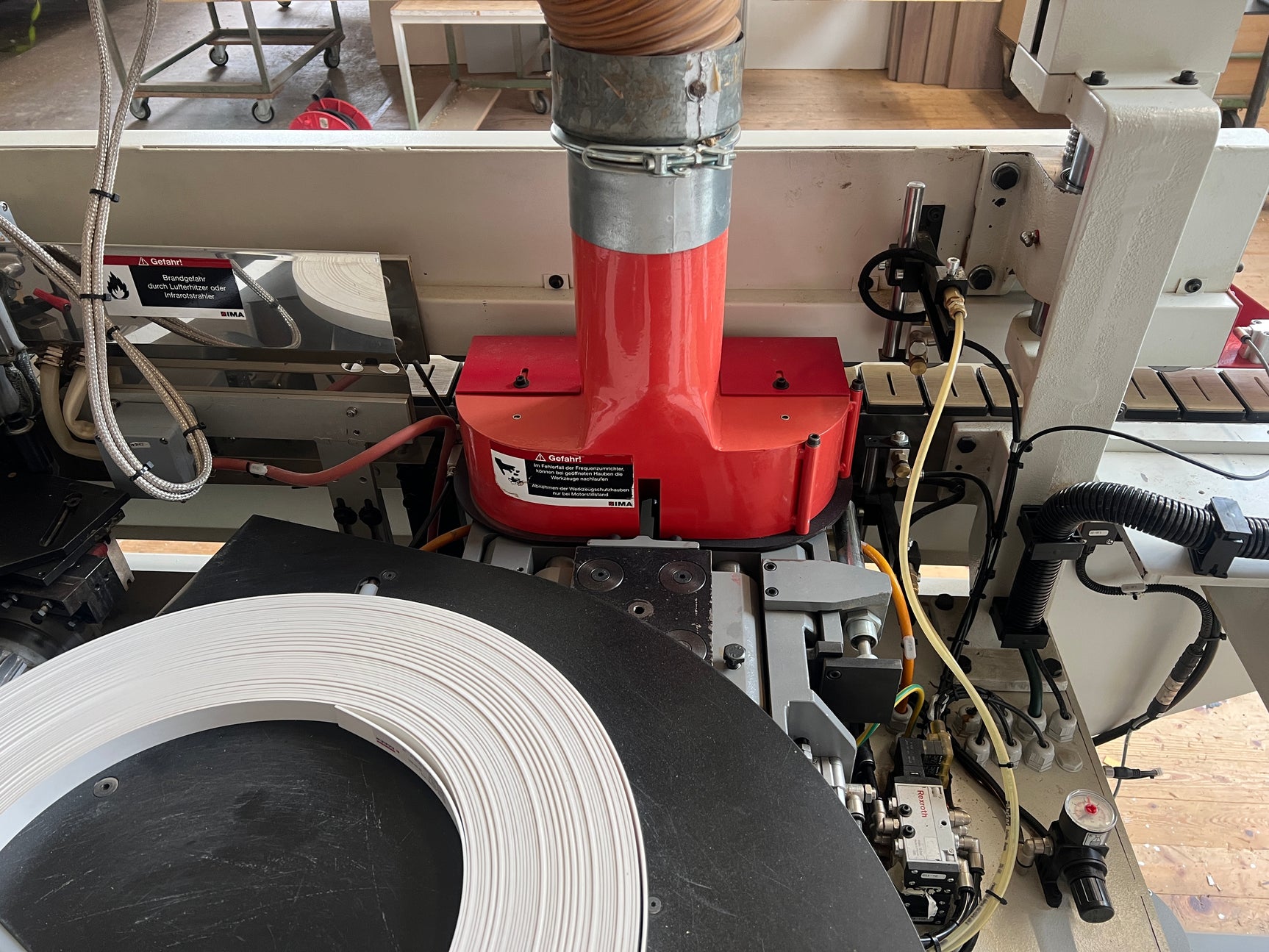

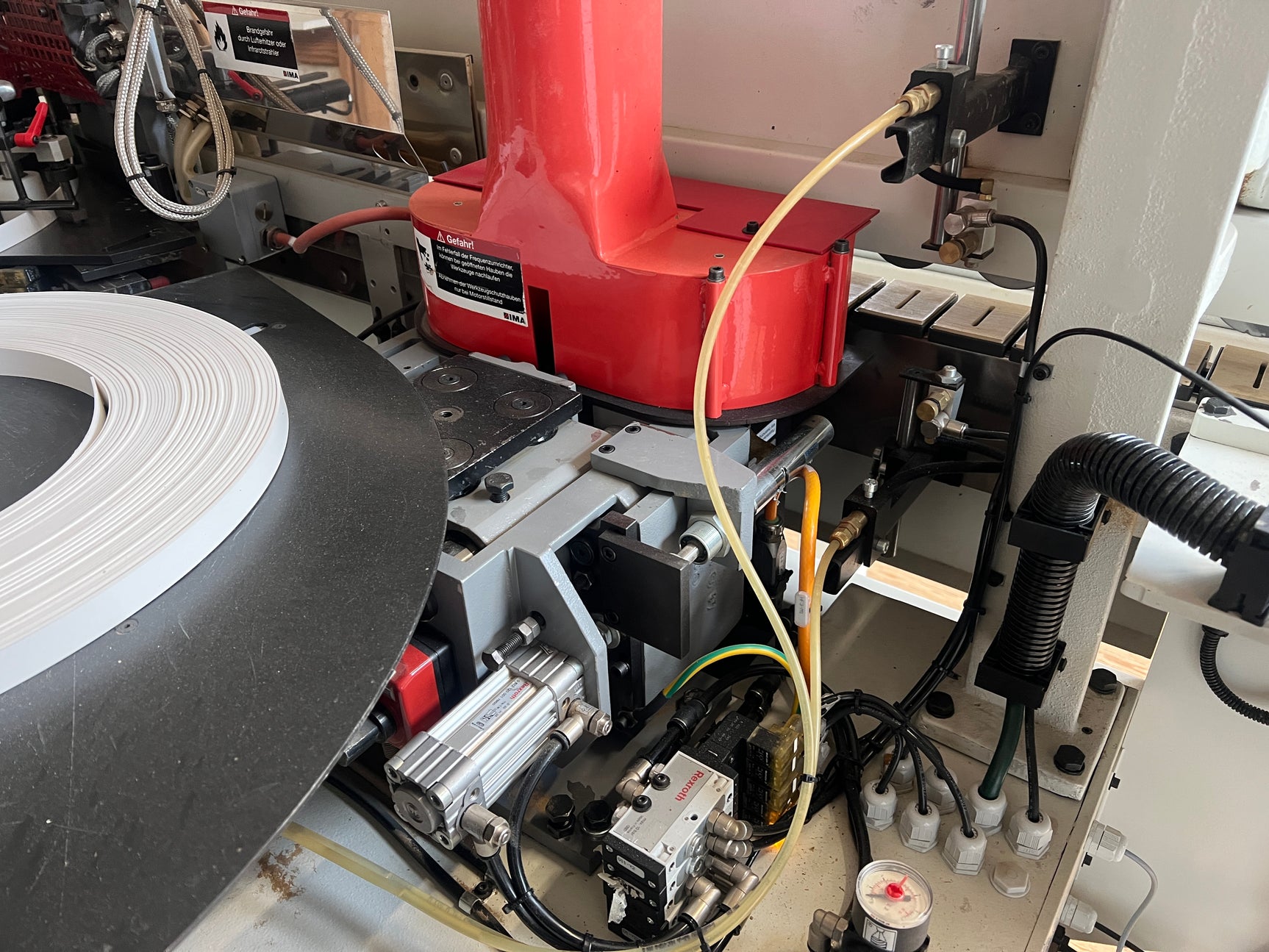

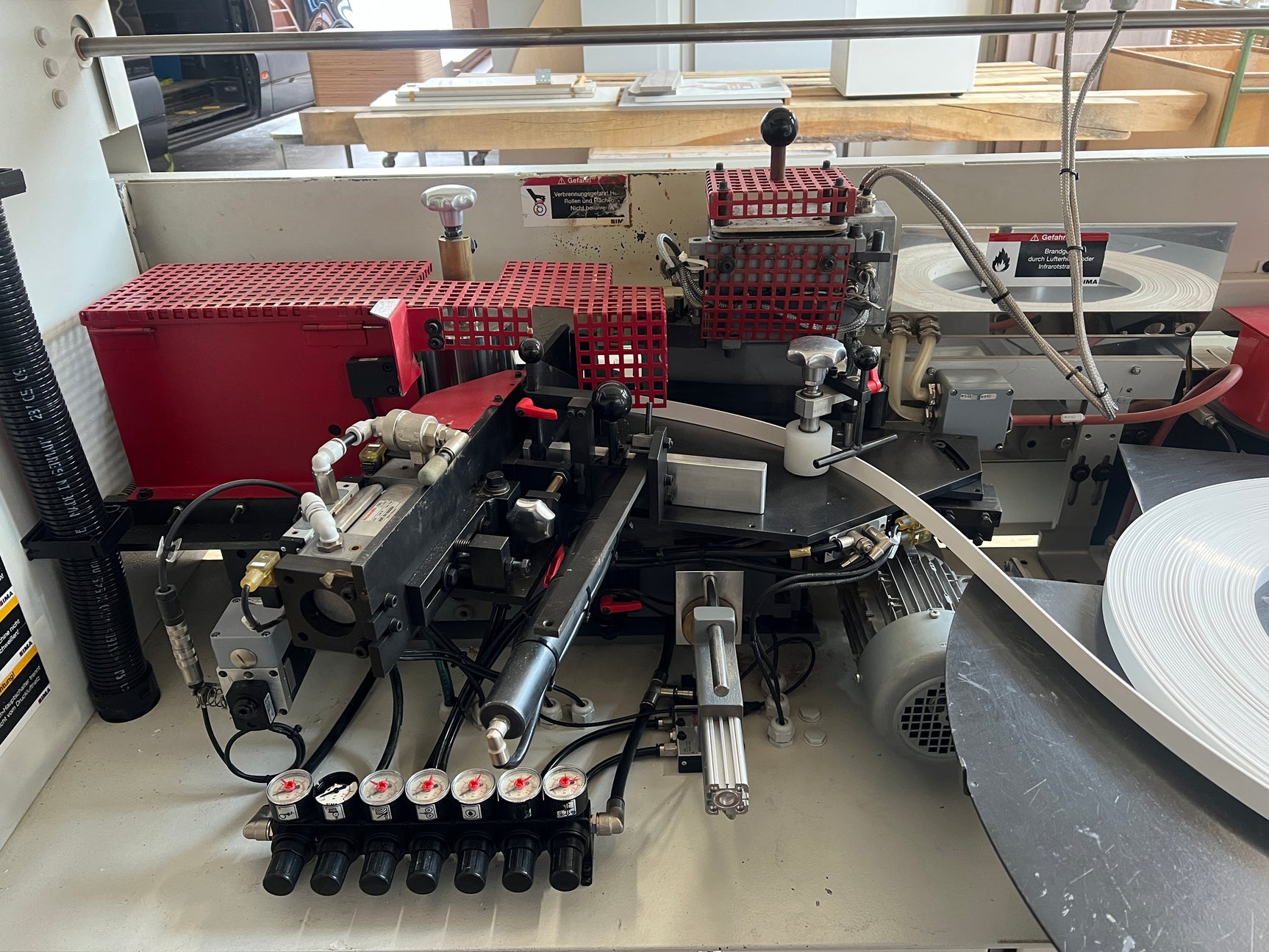

Verleimaggregat 283.1513
Ölbadgetriebe Leimangabe 0,8 l 60 mm hoch Quick Lock System für Schmelzkleber oder PU Kleber Einfachrollen und Leistenmagazin Rollendurchmesser 800 mm Hauptandruckrolle 5 Nachpressrollen Vorinstallation Erweiterung Leimangabe Volumen 1 Liter 3 x 400 W mit Temperaturregelung
Vorinstallation PUR Vorschmelzeinheit 283.204 für 310 g Kartuschen
Kappaggregat 08.415
pneumatisch schwenkbar 0° oder 8° 2 Motoren 660 W 400 V 200 Hz 12000 U/min 2 HM Kappsägeblätter 160 x 3,5 x 22 Z 36 Frequenzumrichter mit elektronischer Motorbremse

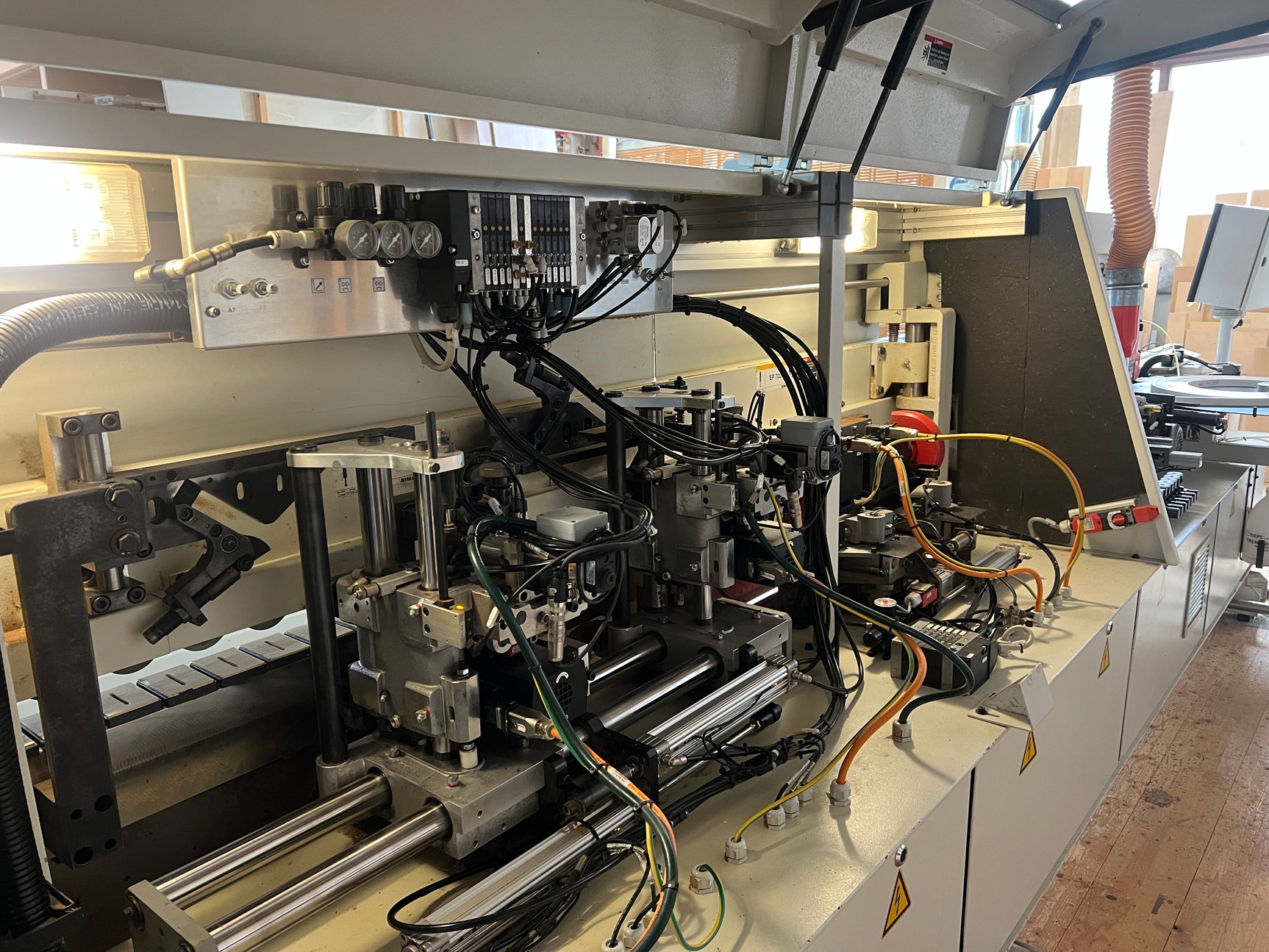

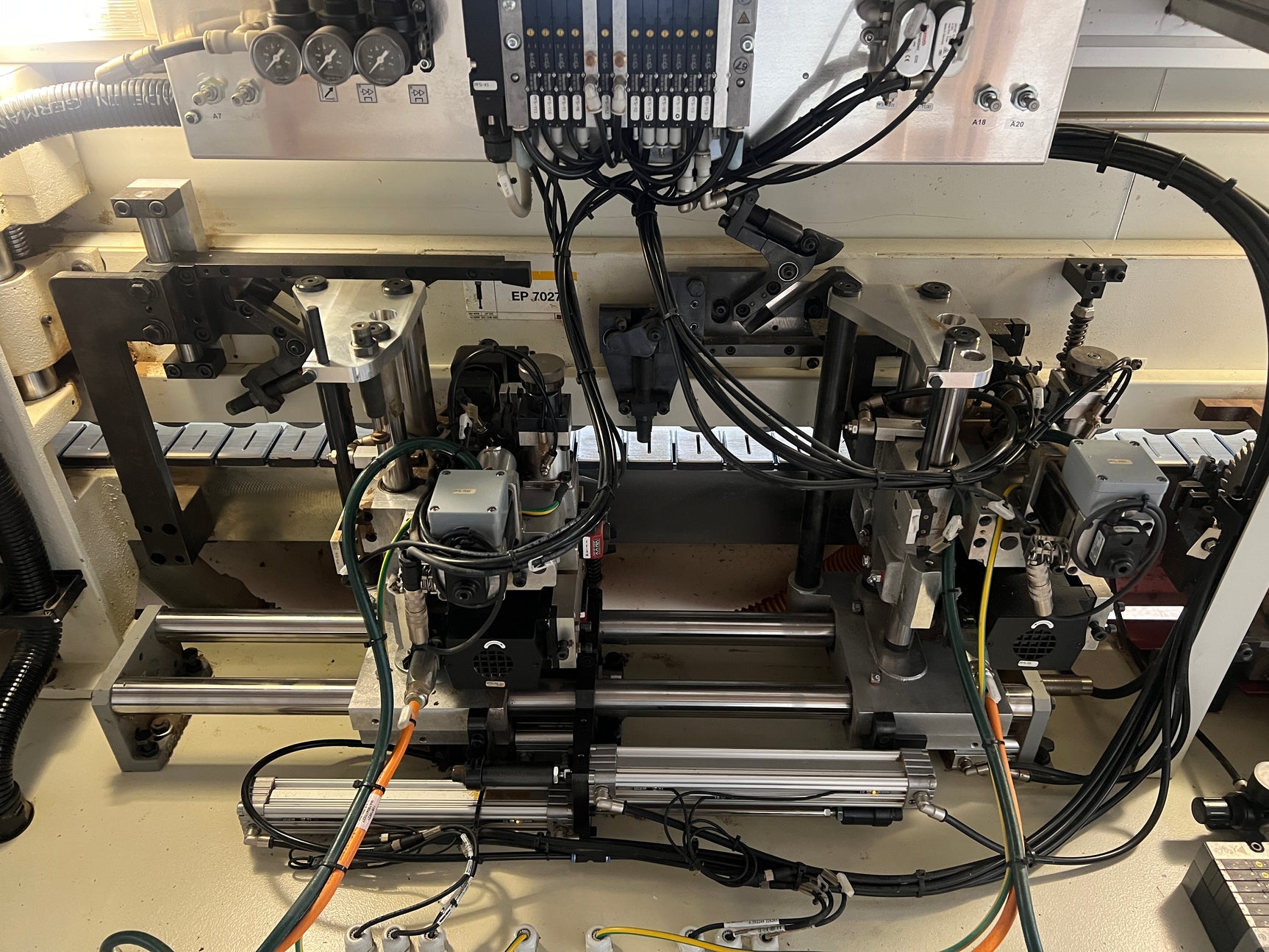

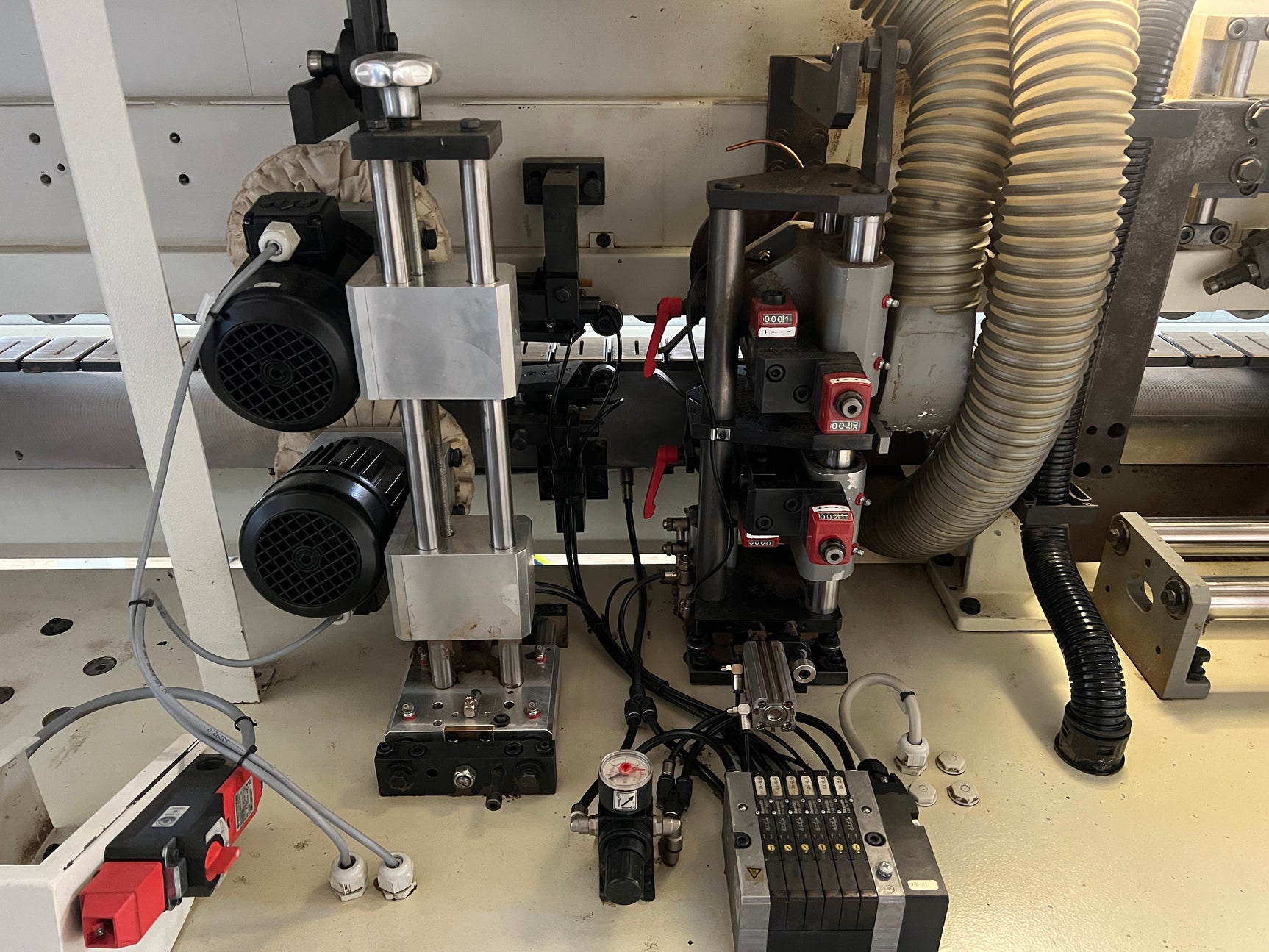

Mehrfach Bearbeitungsaggregat 08.346
Fase oder Radiusfräsen Eckenkopieren vorne und hinten pneumatische Bewegungen horizontal und vertikal automatisches Umstellen Dünn und Dickkante manuelle Positionierung X Y Z mit Digitalanzeigen 2 Motoren 660 W 12000 U/min HSK Aufnahme max. Arbeitsgeschwindigkeit ca. 16 m/min
Profilziehklingenaggregat 08.519
Kunststoffkanten Viertelkreisprofile HM Ziehklingen horizontale und vertikale Tastung Absaugstutzen Späneauffangkasten
Ziehklingenaggregat 08.50
Entfernen von Kleberresten 2 Schneidplatten 2 Luftdüsen zur Reinigung
Fassschleif und Schwabbelaggregat 08.612
2 Motoren 0,25 kW Polierscheiben 40 x 200 x 18 mm pneumatisch ausrückbar

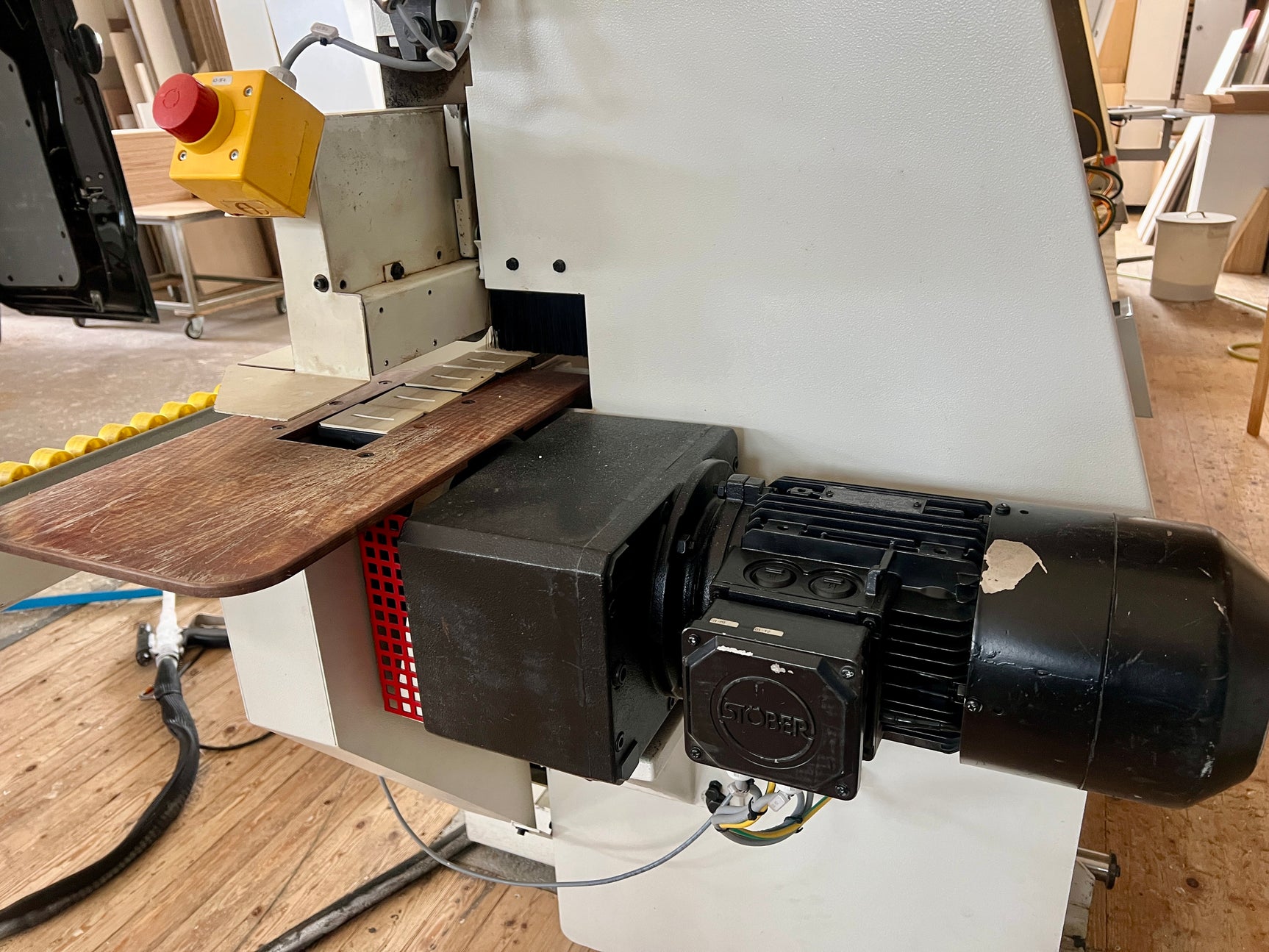

Fügefräsaggregat 08.376
2 Motoren je 3,0 kW Gleichlauf und Gegenlauf Kalibrieren Nuten Falzen Profile mechanische Digitalanzeigen Absaughaube Ø 120 mm
Steuerung ICOS open TS
PC basiertes Steuerungssystem integrierte SPS Touch Screen Bedienung Programmspeicher bis 1000 Programme EtherCat Kommunikation Panel PC 12 Zoll TFT Display Schutzart IP65 Front Betriebssystem Windows CE mit TwinCat PLC
Elektrische Daten
Netzspannung 3 N PE 400 / 230 V 50 Hz belastbarer Nulleiter FI Schutzschaltung nicht anwendbar
Lieferumfang Dokumentation
Maschinenbeschriftung deutsch
Ersatzteilkatalog CD Rom deutsch englisch französisch spanisch italienisch
Betriebsanleitung deutsch Papier und CD Rom
Hinweis
Technische Daten unter Vorbehalt Angaben gemäß Hersteller
