CNC-Profilier-Center-Weinig Conturex

WEINIG Conturex Bearbeitungszentrum für Rahmen- und Einzelteilfertigung

Beschreibung:

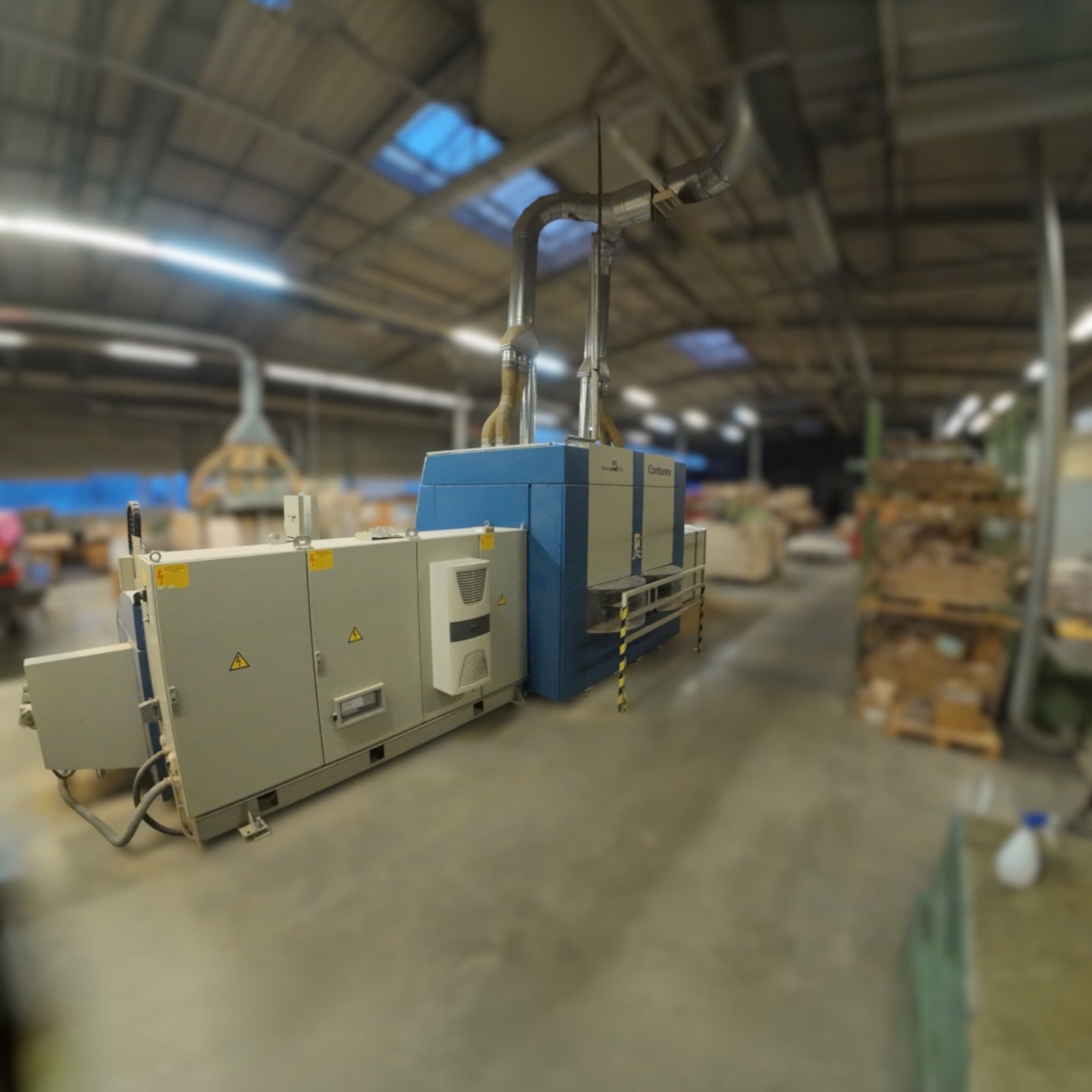

CNC-gesteuertes Hochleistungs-Bearbeitungszentrum von WEINIG zur vollautomatischen Komplettbearbeitung von Einzelteilen im Durchlaufverfahren. Die WEINIG Conturex eignet sich ideal zur Serien- oder Einzelteilfertigung von Fensterrahmen, Türen, Möbelbauteilen oder Sonderkonstruktionen aus Massivholz. Die Maschine führt Fräs-, Bohr- und Sägeoperationen auf höchstem Präzisionsniveau durch – bei gleichzeitig minimalem Rüstaufwand.

Leistungsmerkmale:

Komplettbearbeitung im Durchlaufprozess mit zwei Bearbeitungsaggregaten

Bearbeitung direkt aus der Bohle: z. B. Rahmenfront mit 4 Einzelteilen

Hohe Bearbeitungsgenauigkeit bei kleinen und großen Dimensionen

Fräsen, Bohren und Sägen in allen Ebenen

Patentiertes WEINIG PowerGrip-System zur Werkstückspannung

Werkzeugwechsel im laufenden Betrieb möglich

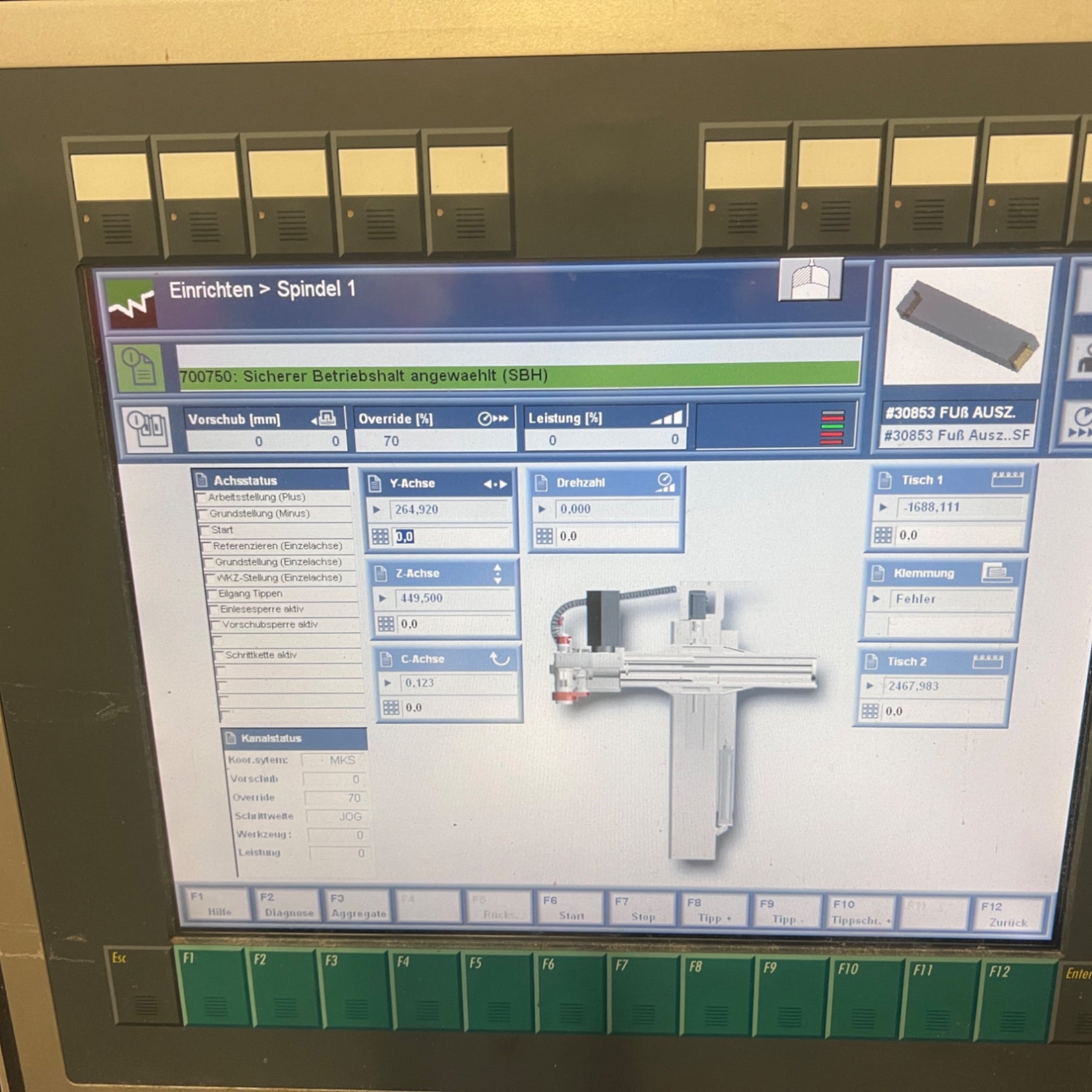

Bildschirmgeführte Bedienung mit grafischer Unterstützung und Online-Hilfe

Reduzierte Rüstzeiten, ideal für kleine Losgrößen

CE-konformes Design, schall- und staubgeschützt

Integrierte Fehlerdiagnose und Online-Unterstützung

Kompatibel mit AlphaCAM CAD/CAM-System

Lieferumfang:

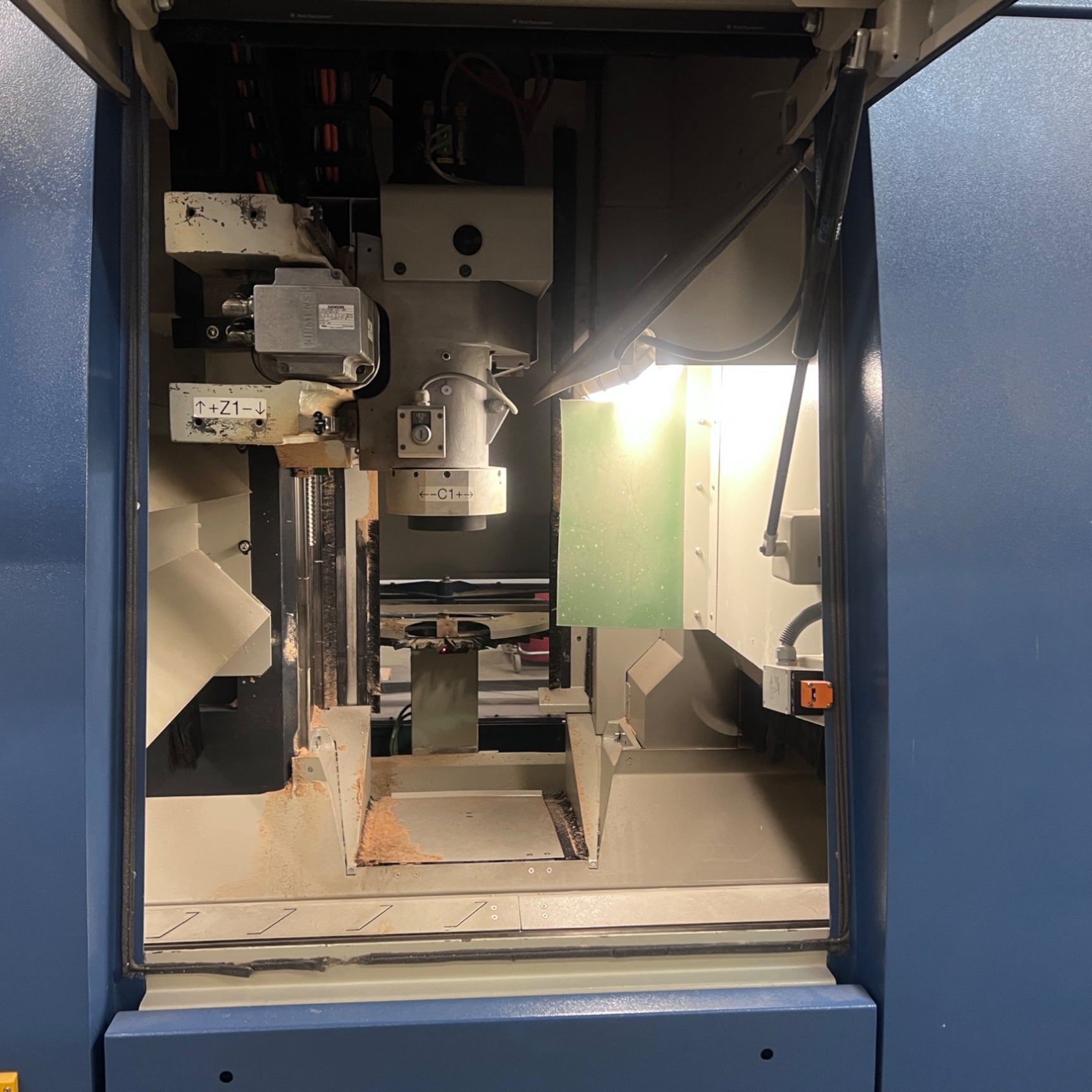

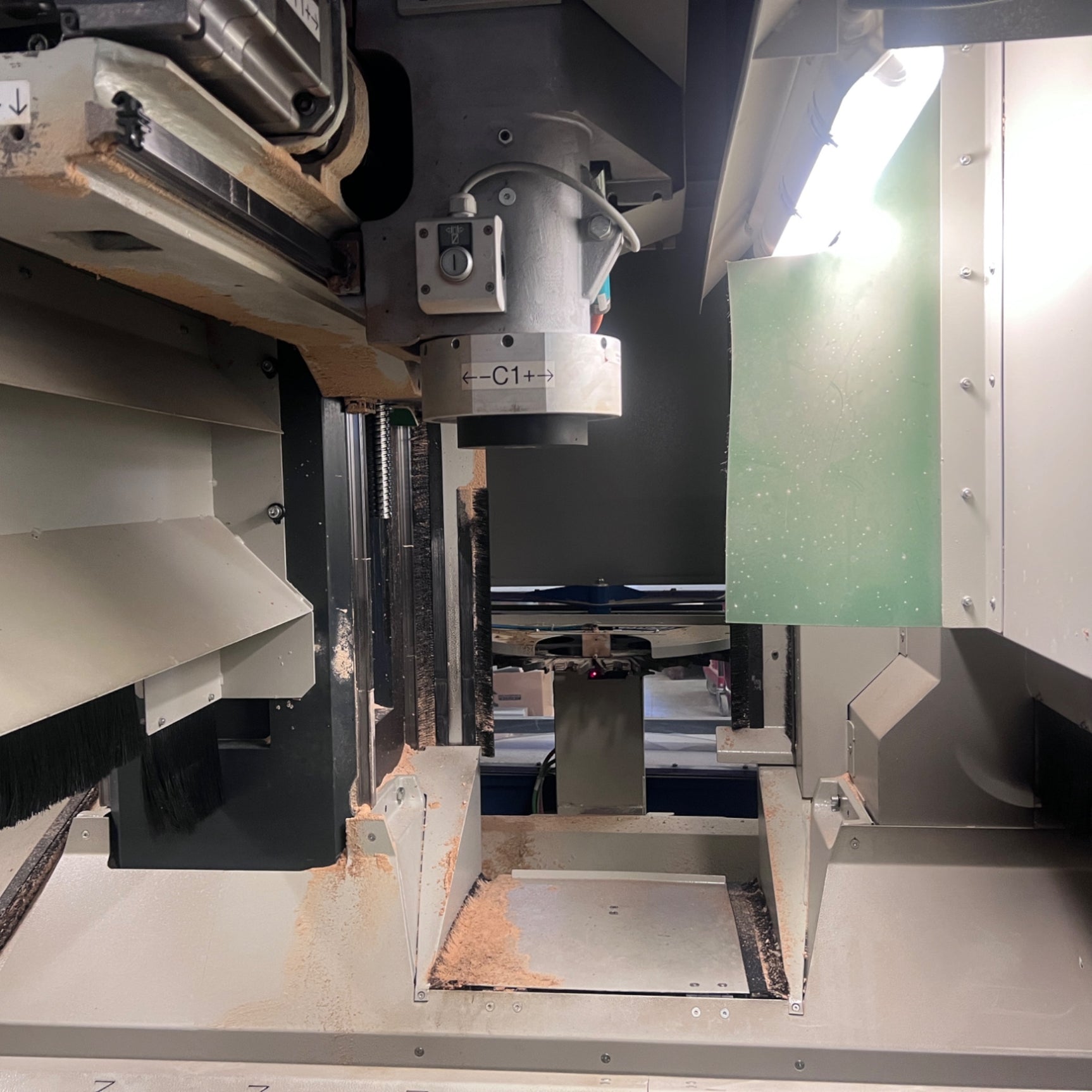

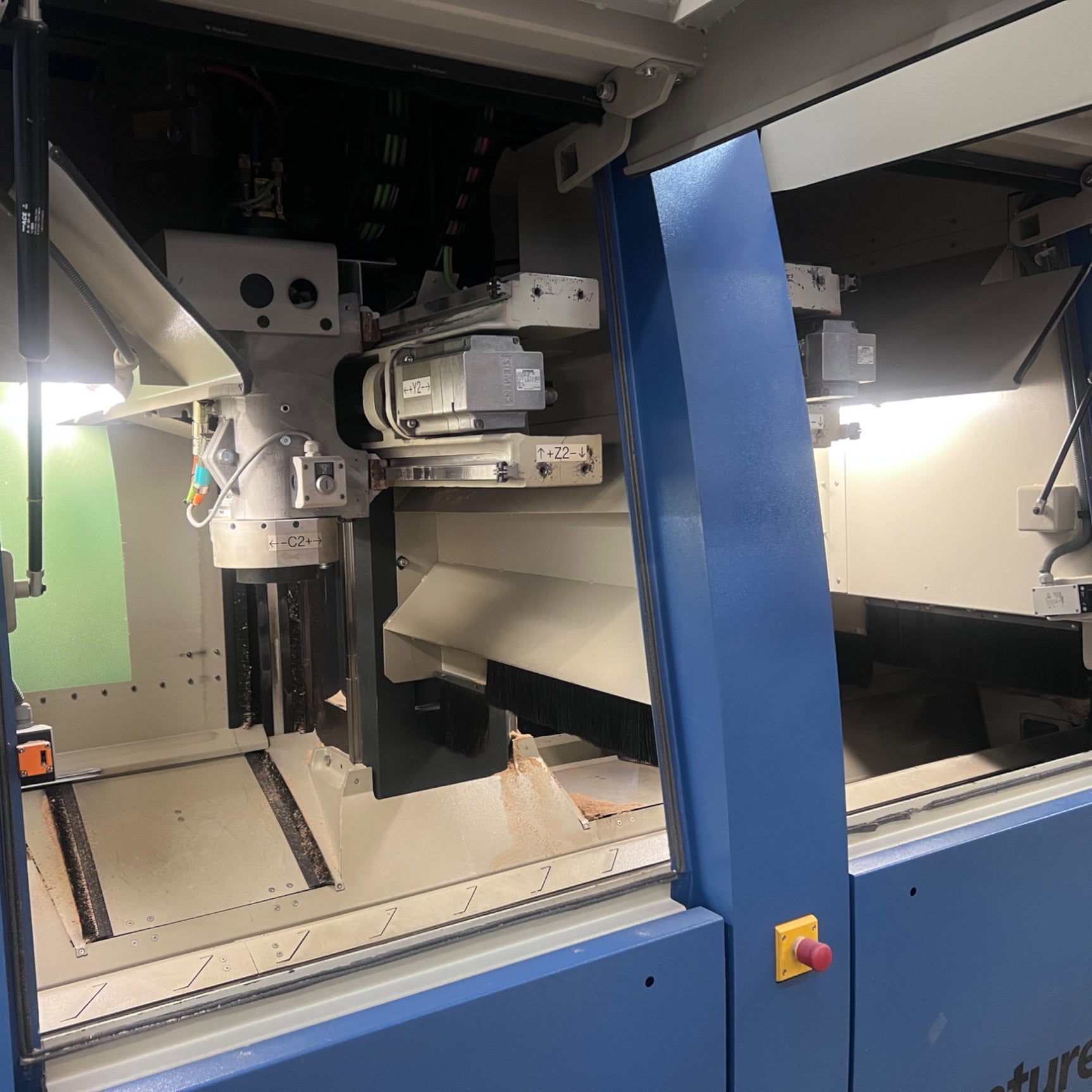

WEINIG Conturex Maschine mit zwei CNC-gesteuerten Bearbeitungsaggregaten

18-fach Werkzeugmagazine je Aggregat

PowerGrip-Spannsystem

Automatischer Werkstückauslauf mit Pufferstrecke

Abfallsystem mit zwei Transportbändern

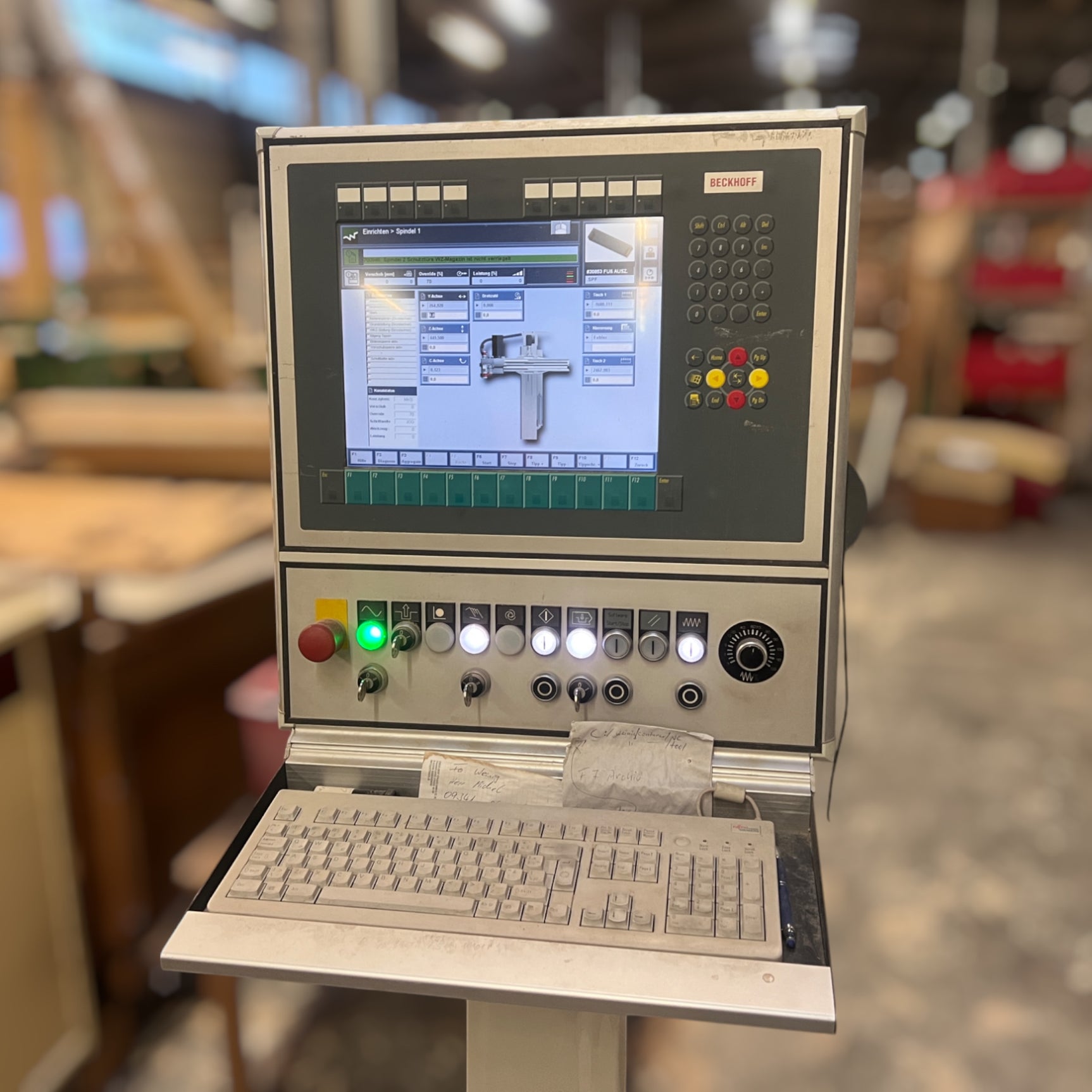

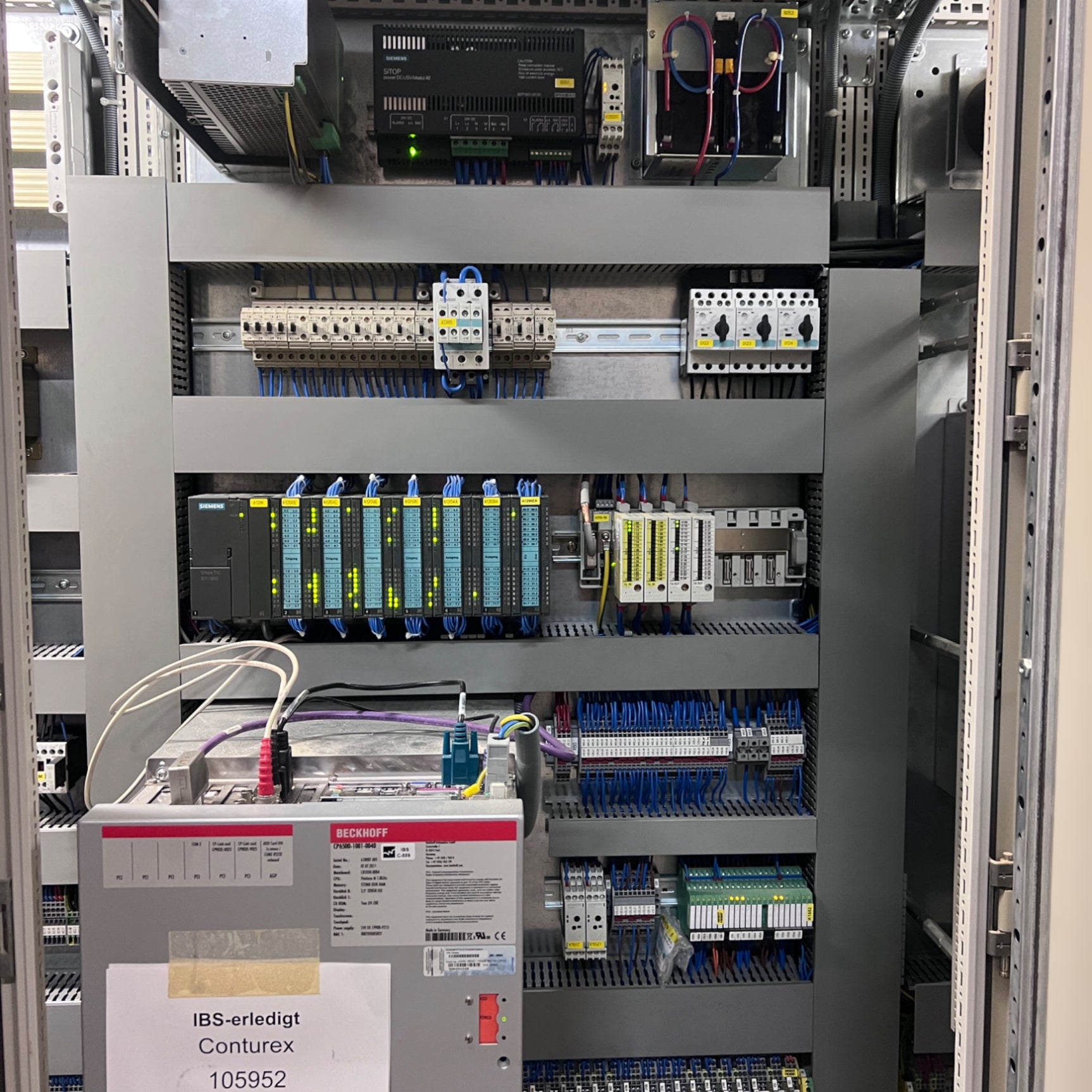

Steuerungseinheit mit Bildschirmführung

AlphaCAM CAD/CAM-Software mit 3D-Funktionalität

Sicherheitsvollverkleidung mit Verriegelung

Alle Komponenten wie auf den Fotos und in der Beschreibung ersichtlich

Hinweis:

Die Maschine ist gebraucht und wurde vor dem Abbau getestet. Laut Vorbesitzer geht ein Aggregat gelegentlich auf Störung. Beide Aggregate liefen jedoch beim letzten Testlauf. Der Fehler konnte vor dem Abbau nicht genau lokalisiert werden. Verkauf daher ausdrücklich im Ist-Zustand.

Technische Daten:

Arbeitsbreite:                            25 – 260 mm

Arbeitshöhe:                             10 – 100 mm

Werkstücklänge:                      180 – 1500 mm

Tischlänge PowerGrip:            1500 mm

Einlauf:                                      Manuelle Teileaufgabe

Spannelemente:                        Pneumatisch, einzeln ansteuerbar

Verfahrgeschwindigkeit VX:     bis zu 110 m/min

Verfahrgeschwindigkeit VZ:     bis zu 60 m/min

Verfahrgeschwindigkeit VY:     bis zu 120 m/min

Verfahrgeschwindigkeit VC:     bis zu 450°/s

Drehzahl:                                     0 – 18000 U/min (rechts/links)

Werkzeugaufnahme:                  HSK F63

Werkzeugplätze je Aggregat:   18

Absauganschluss:                      Ø 150 mm

Anschlusswert:                          ca. 40 kW

Luftbedarf:                                 mind. 6 bar

Werkzeugflugkreis max.:          330 mm

Sägeblatt Ø max.:                      280 mm

Werkzeuglänge max.:                290 mm (ab HSK-Planauflage)
