FISCHER IMA Hauptspindel FEZPS 100×88,3 HSK F63 Motorspindel Elektrospindel mit C Achse Nr. 123866 | Art.-Nr. 123866 – IMA CNC (spindle motor, main spindle, c axis)

FISCHER IMA Hauptspindel FEZPS 100×88,3 HSK F63 Motorspindel Elektrospindel mit C Achse Nr. 123866 | Art.-Nr. 123866 – IMA CNC

(spindle motor, main spindle, c axis)

Art.-Nr.: 123866

Hersteller: E. Fischer AG

Maschinenfokus: IMA CNC

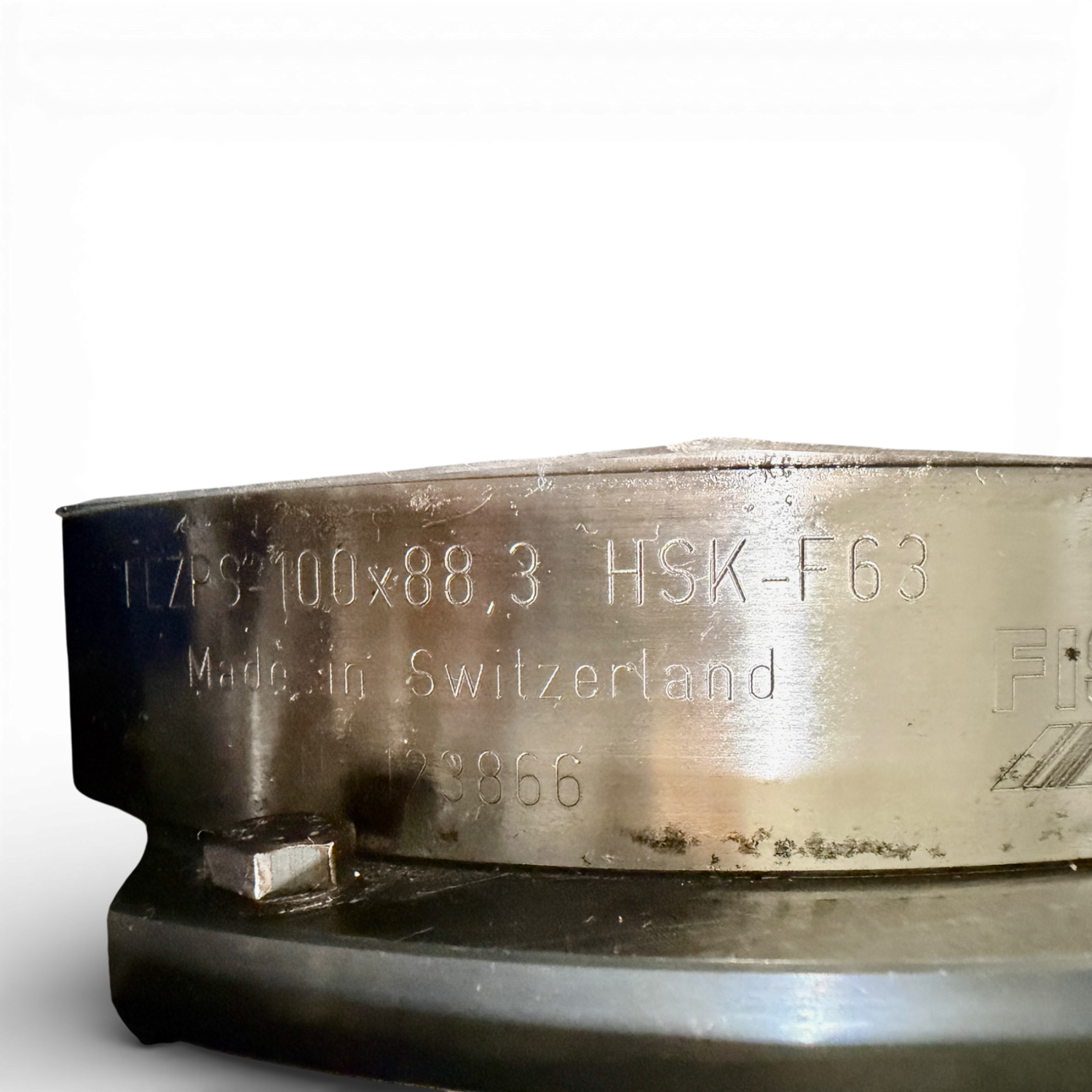

Bezeichnung auf Spindel: FEZPS 100×88,3 HSK F63

Nummernkreis auf Spindel: 123866

Serien Nr.: gemäß Typenschild

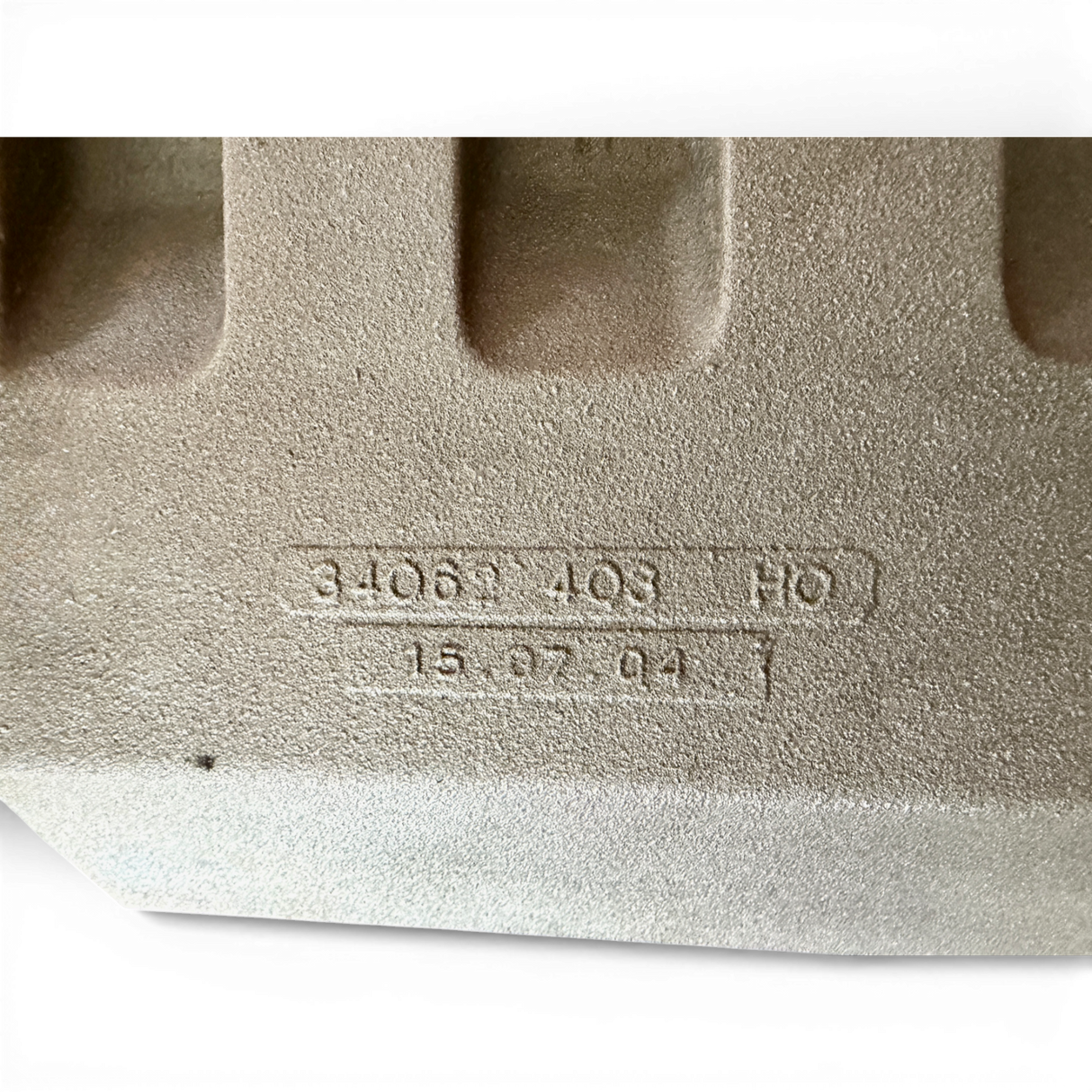

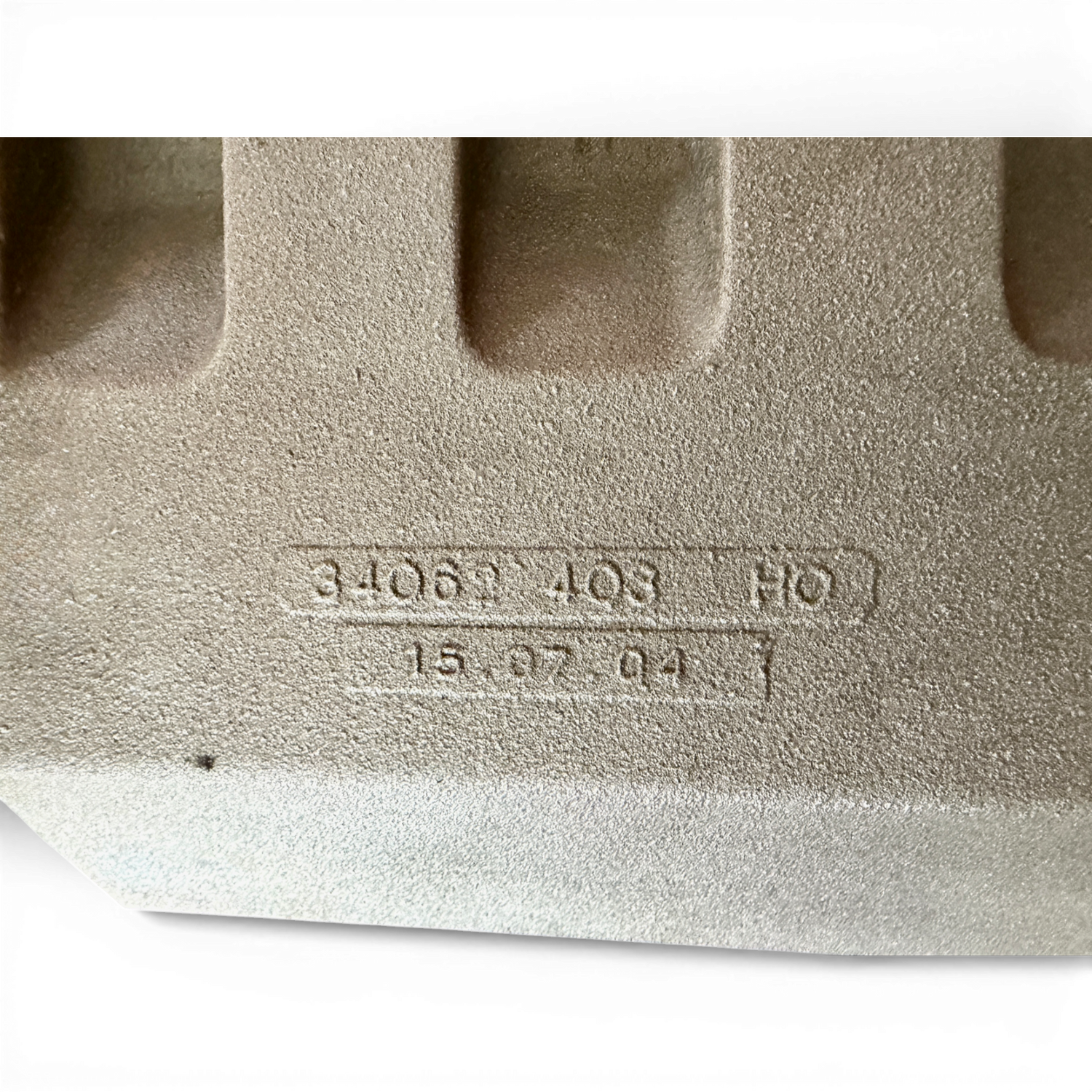

Fertigungsdatum: 15.07.2004

Technische Beschreibung

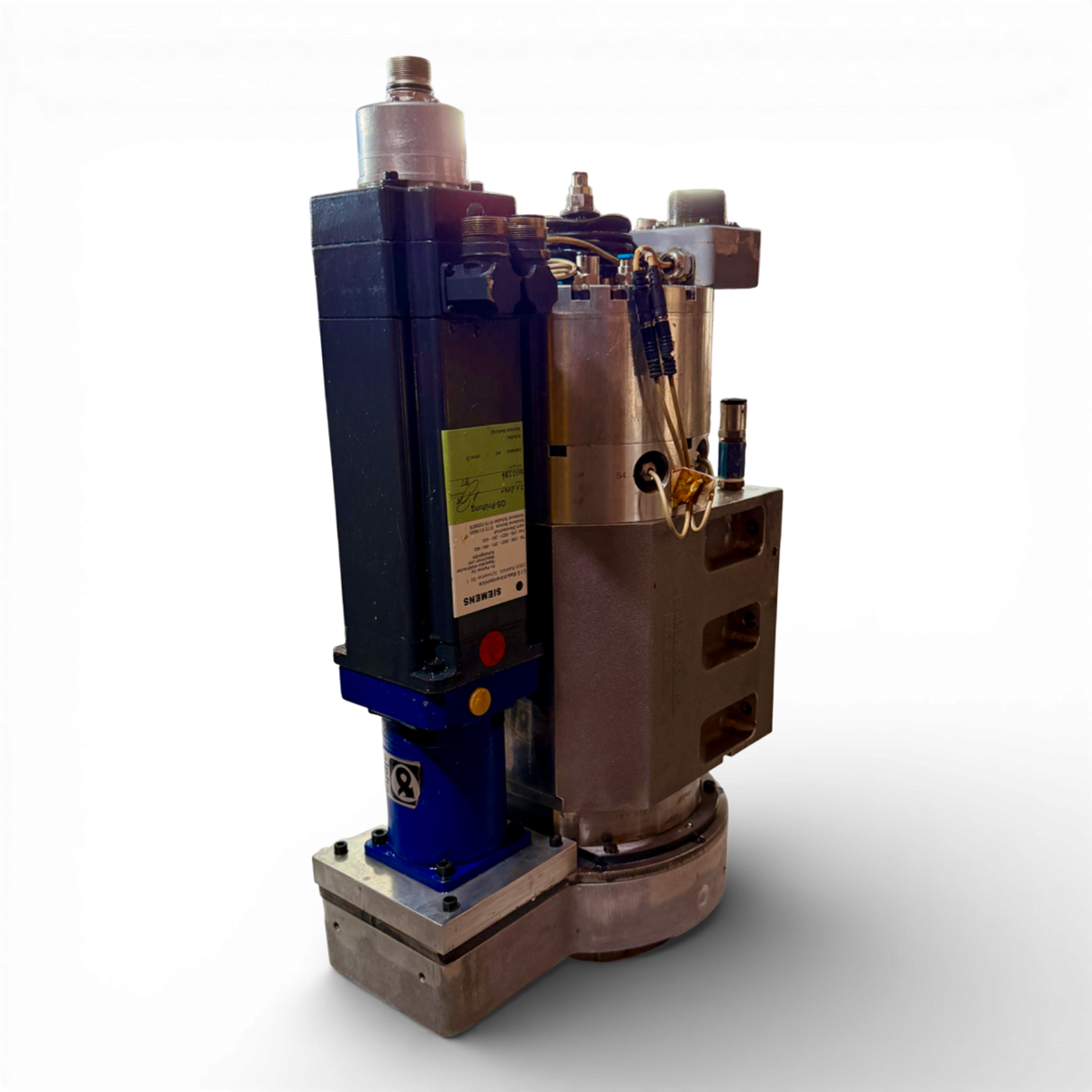

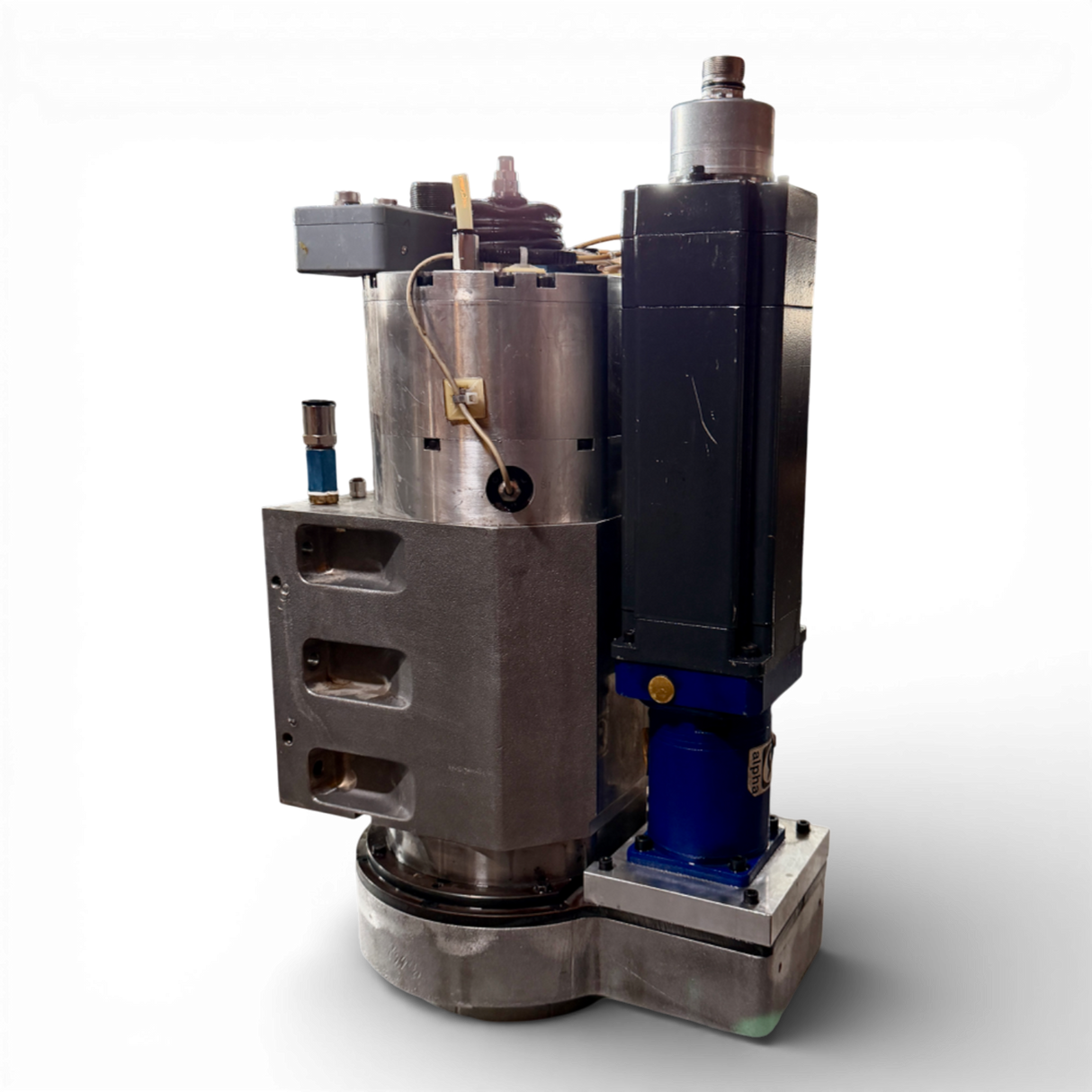

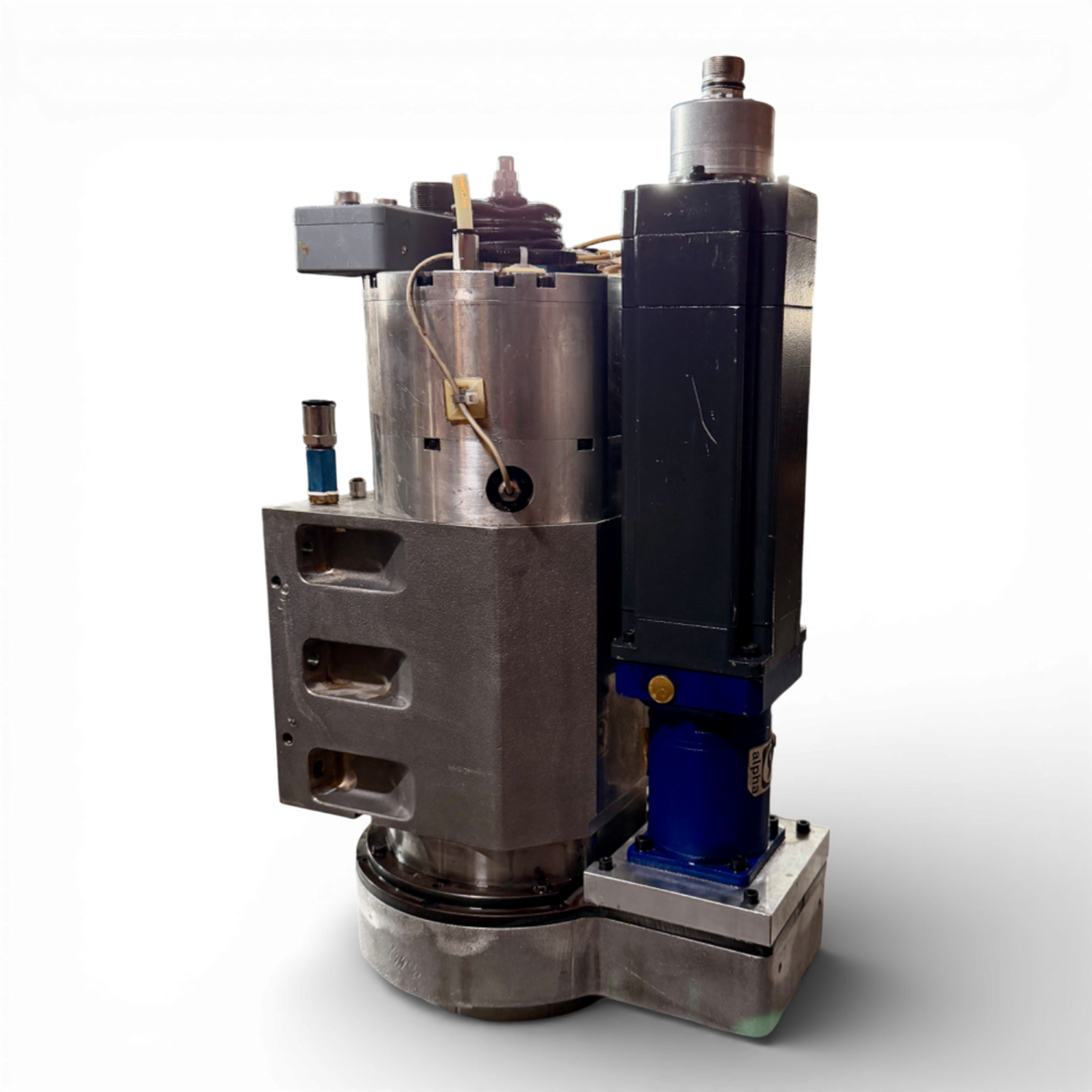

Angeboten wird eine originale FISCHER Hauptspindel in Ausführung FEZPS 100×88,3 mit Werkzeugaufnahme HSK F63 für IMA CNC Bearbeitungszentren.

Die Bezeichnung FEZPS 100×88,3 HSK F63 ist das entscheidende Identmerkmal für diese Spindel und für die Kompatibilitätsprüfung maßgeblich.

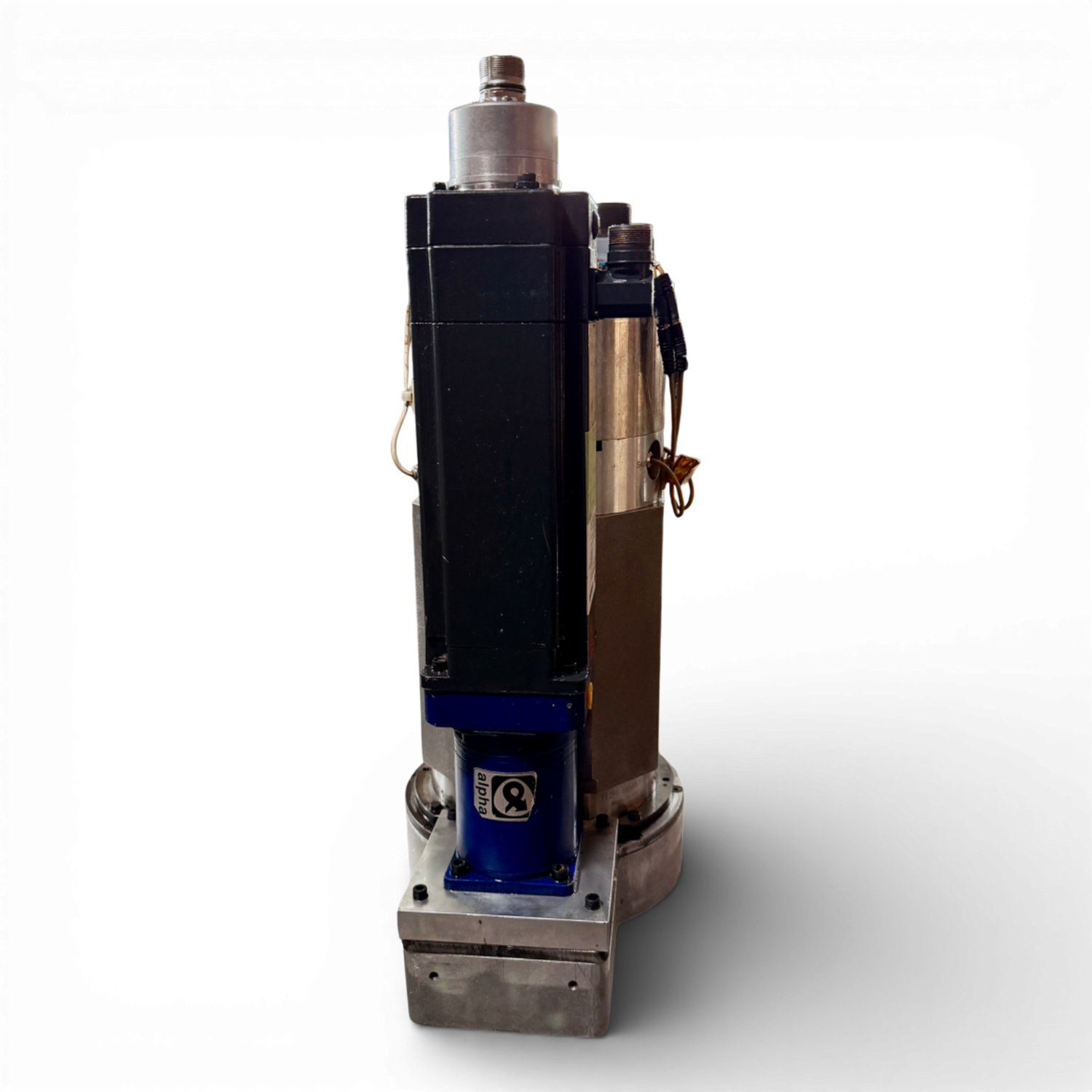

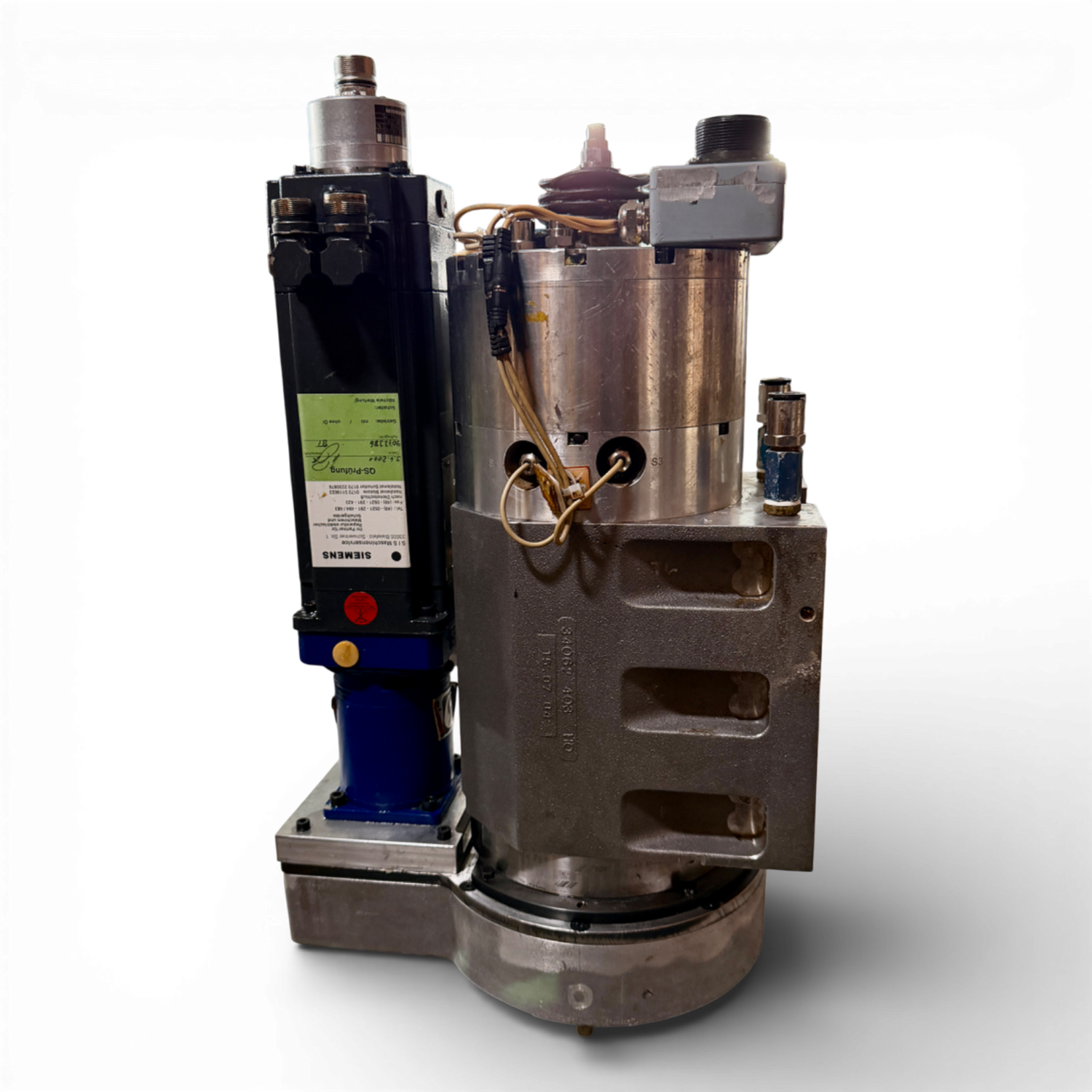

Zusätzlich ist die Spindel mit einer integrierten C Achse W Achse sowie einem angebauten Permanentmagnetmotor ausgestattet.

Das Typenschild auf der Spindel ist von zentraler Bedeutung und enthält die elektrischen Kenndaten, die zwingend mit Ihrer vorhandenen Spindel verglichen werden müssen.

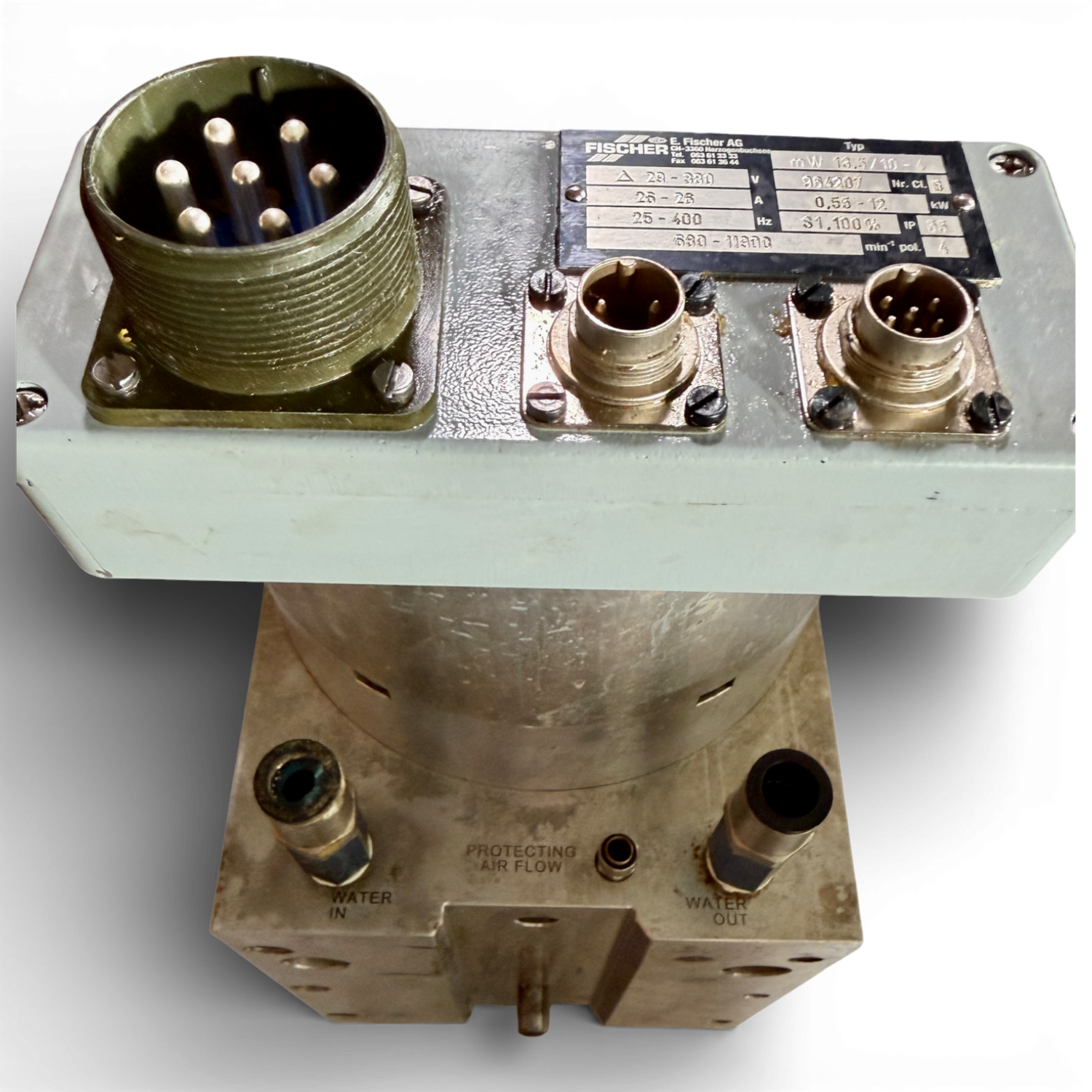

Anschlüsse und Ausführung

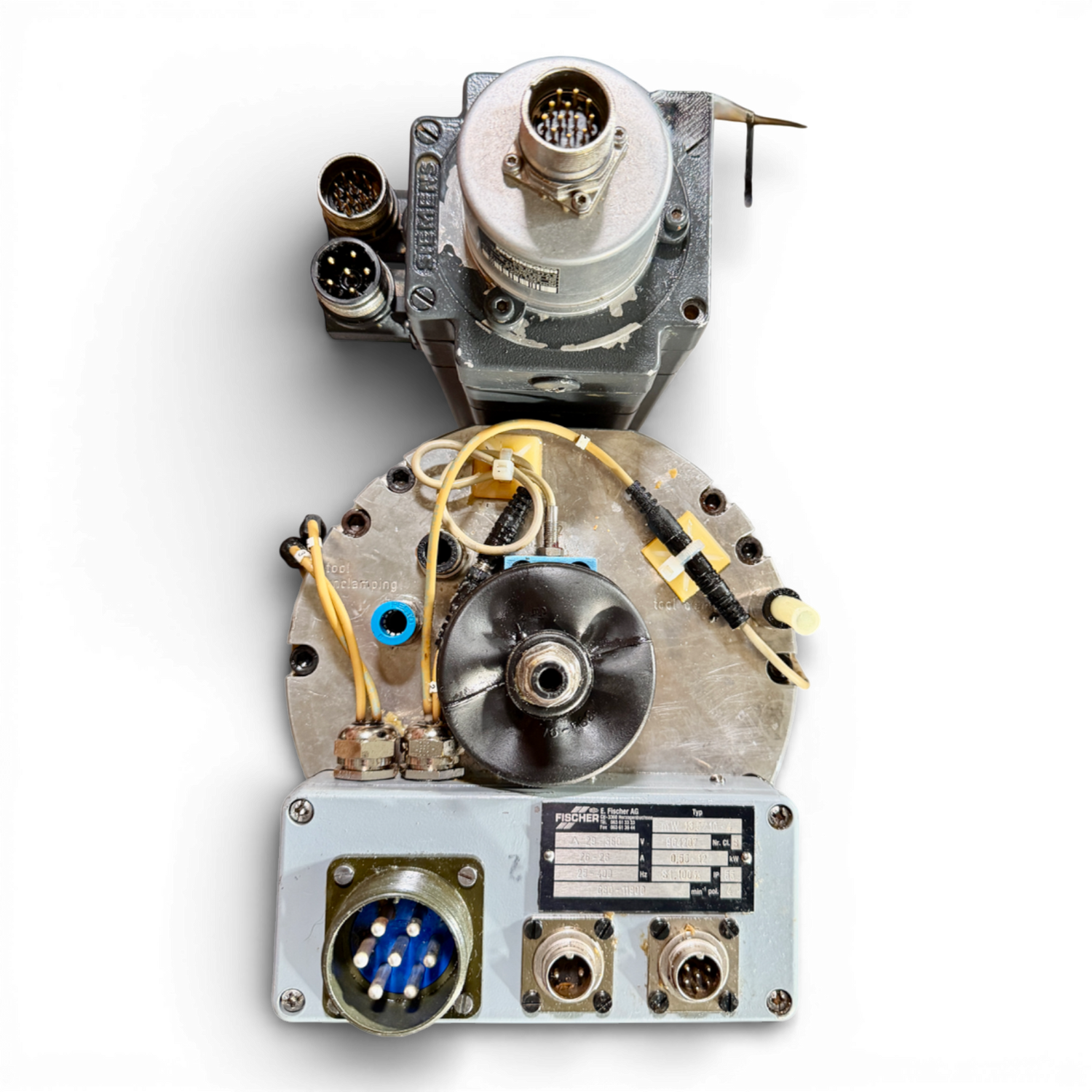

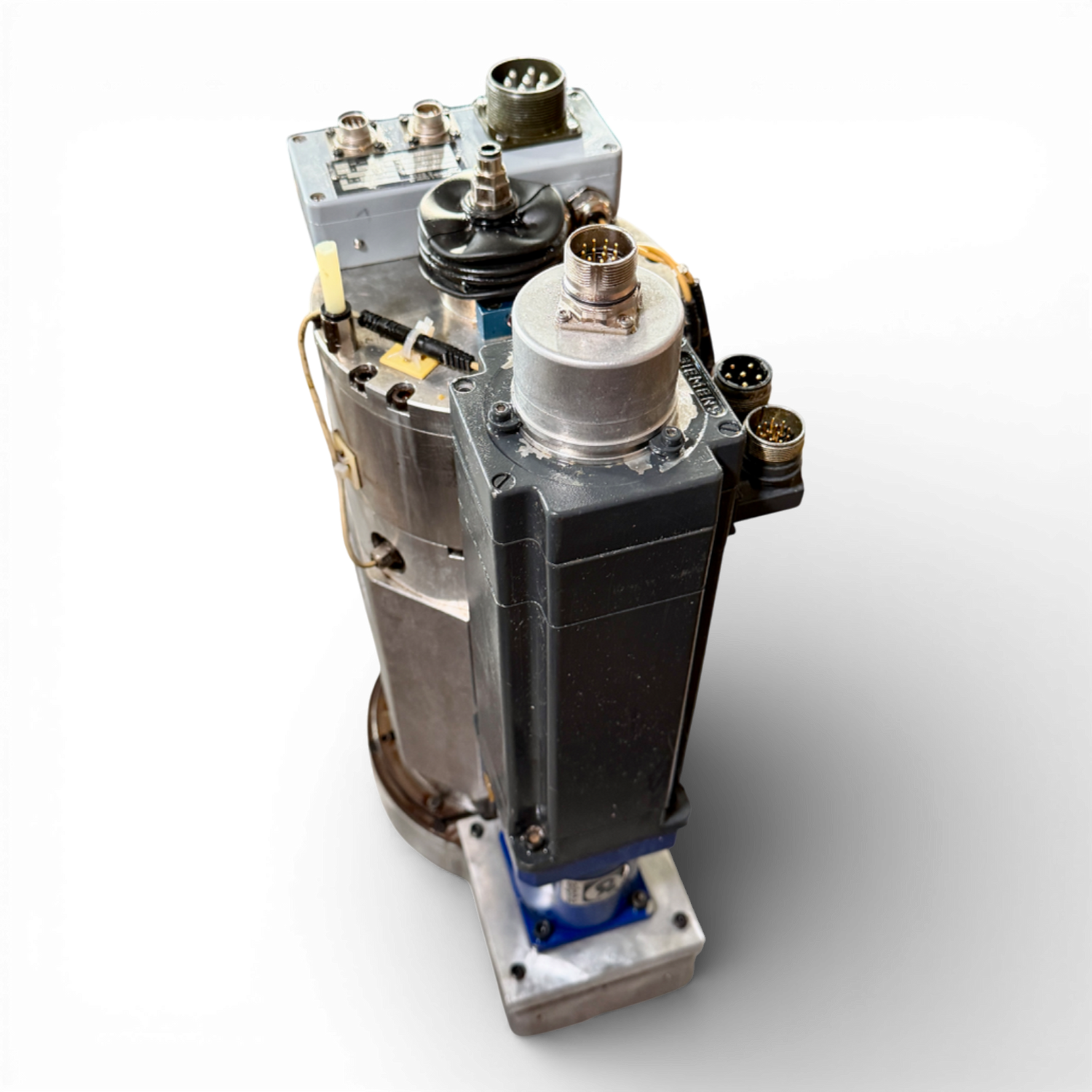

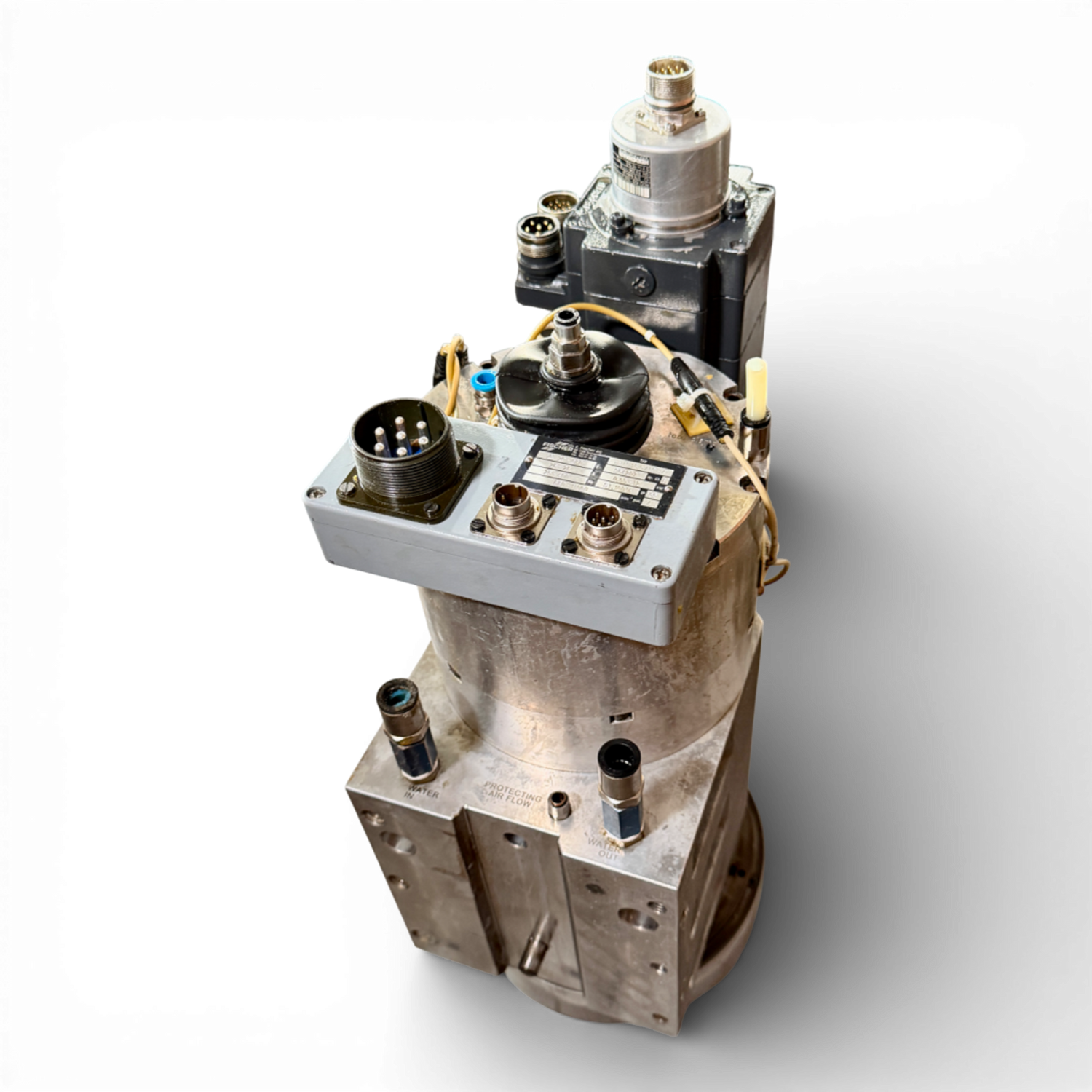

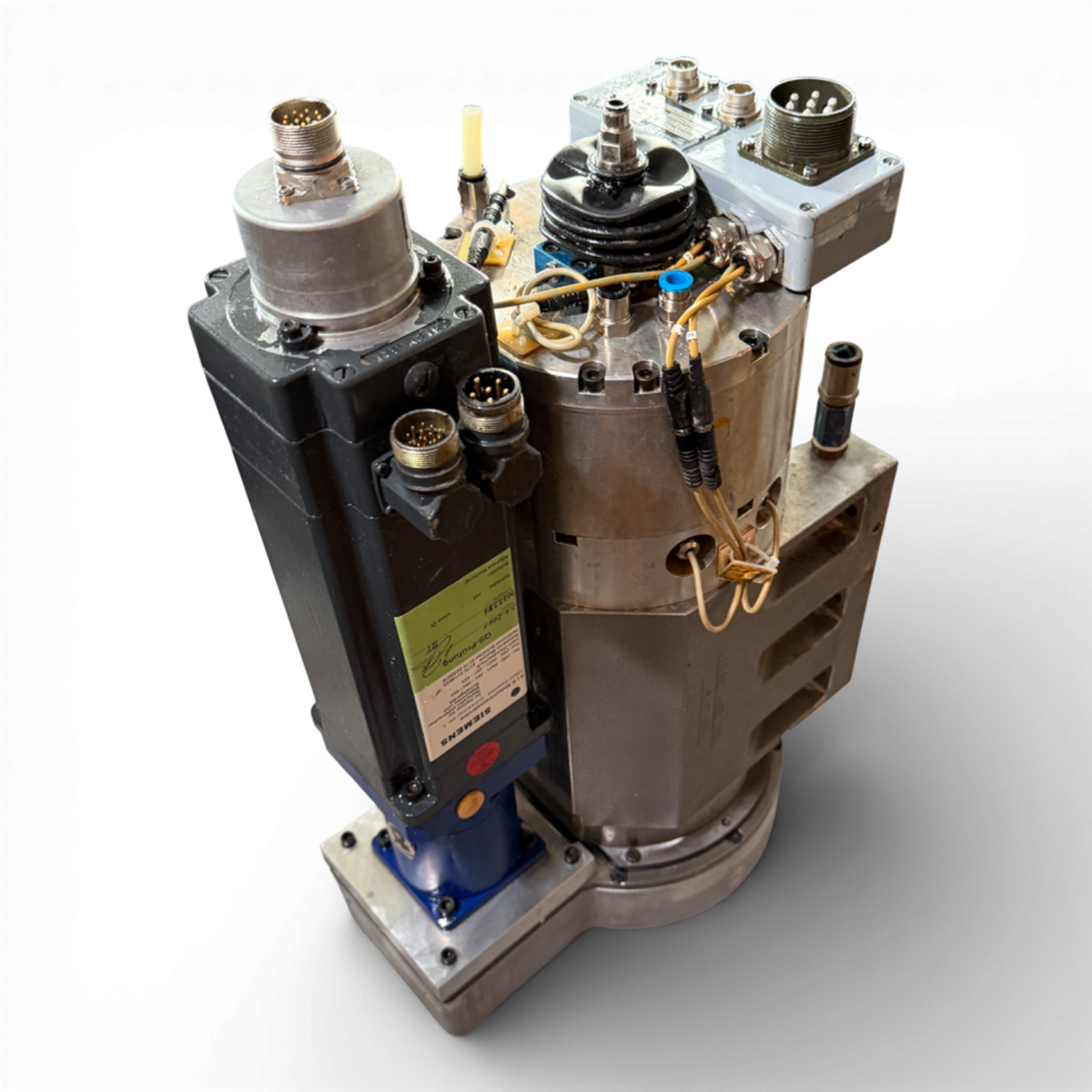

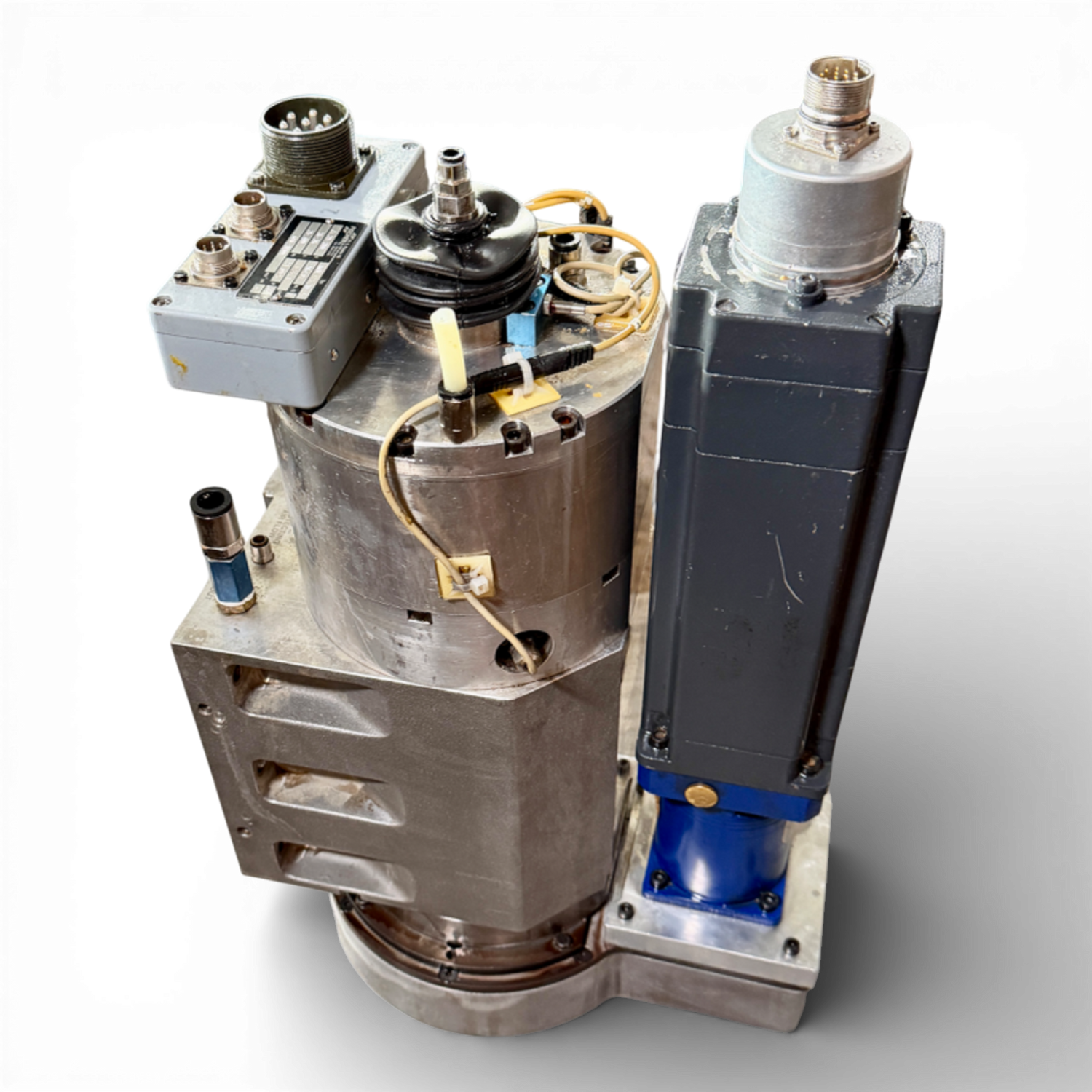

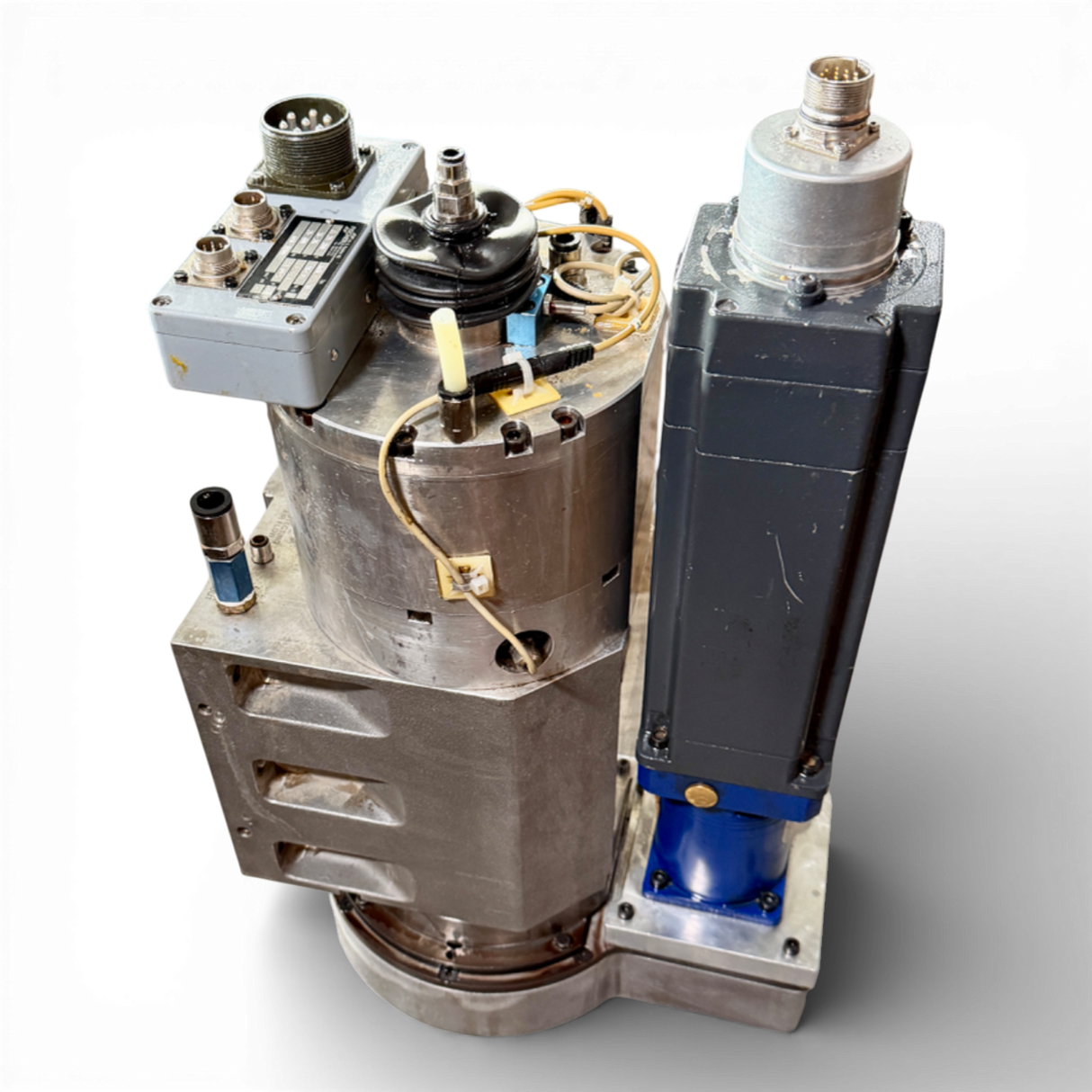

Die Spindel verfügt über mehrere Anschlüsse im oberen Anschlusskasten:

• Haupt Leistungssteckverbinder für Motorversorgung

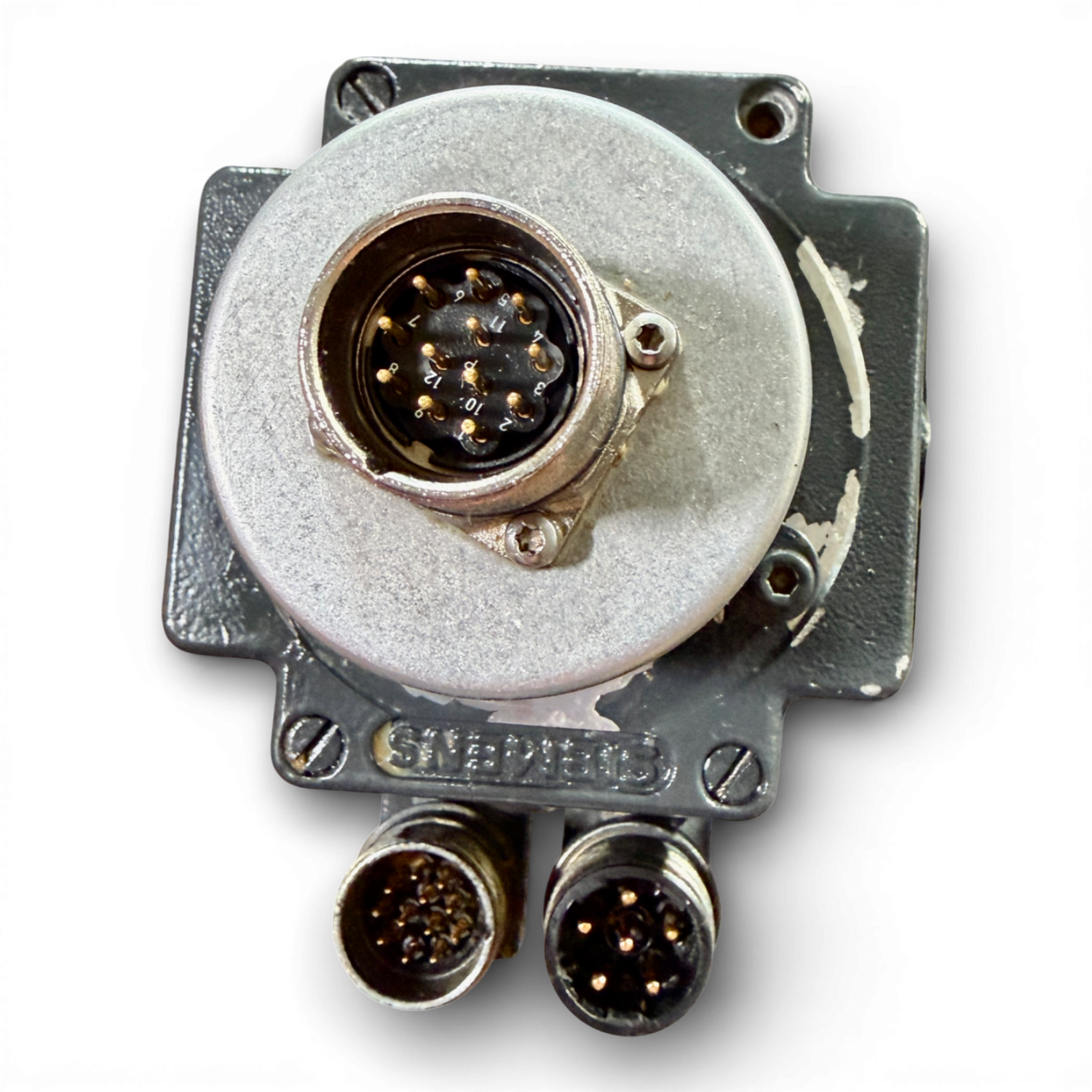

• Separate Rundsteckverbinder für C Achse und Geber Signale

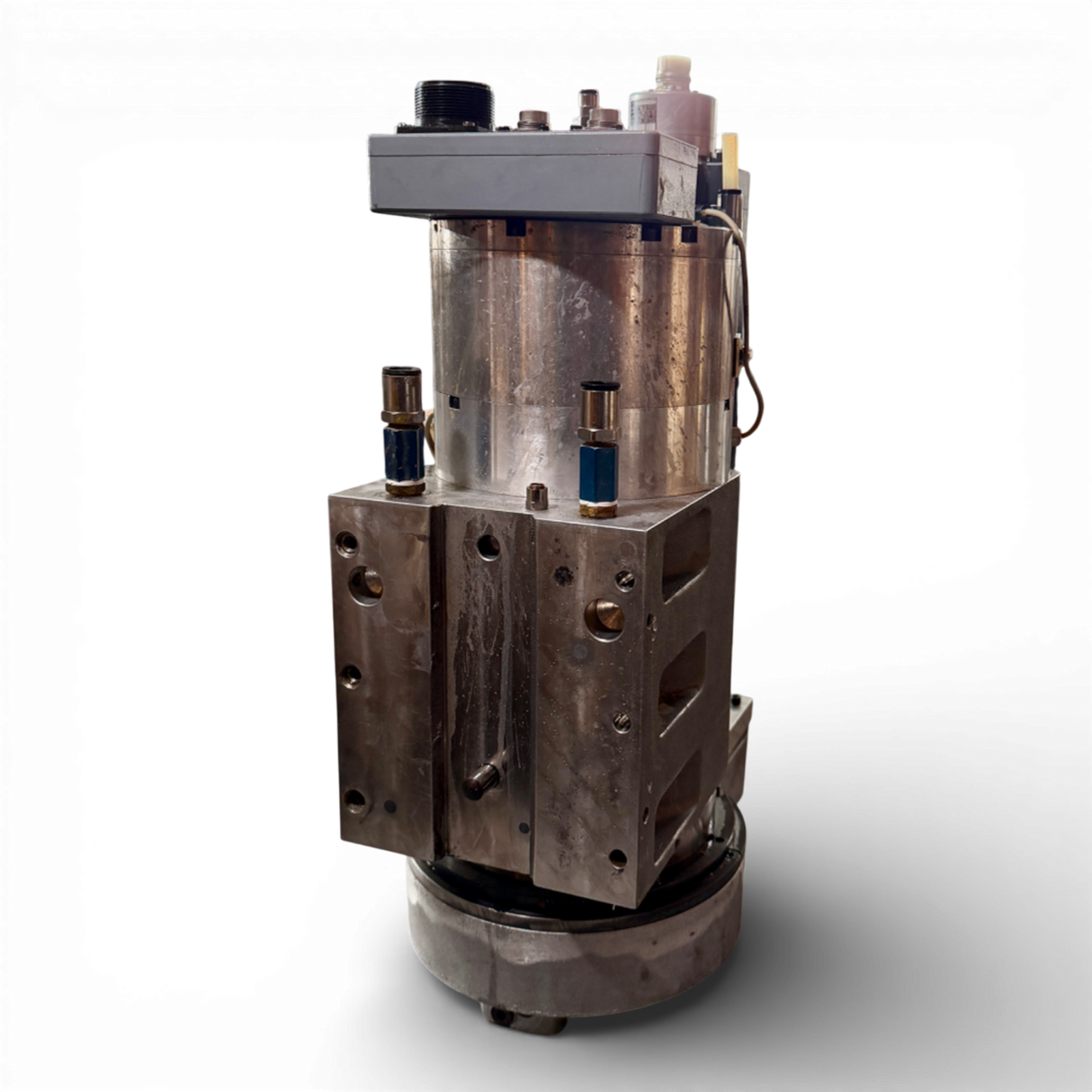

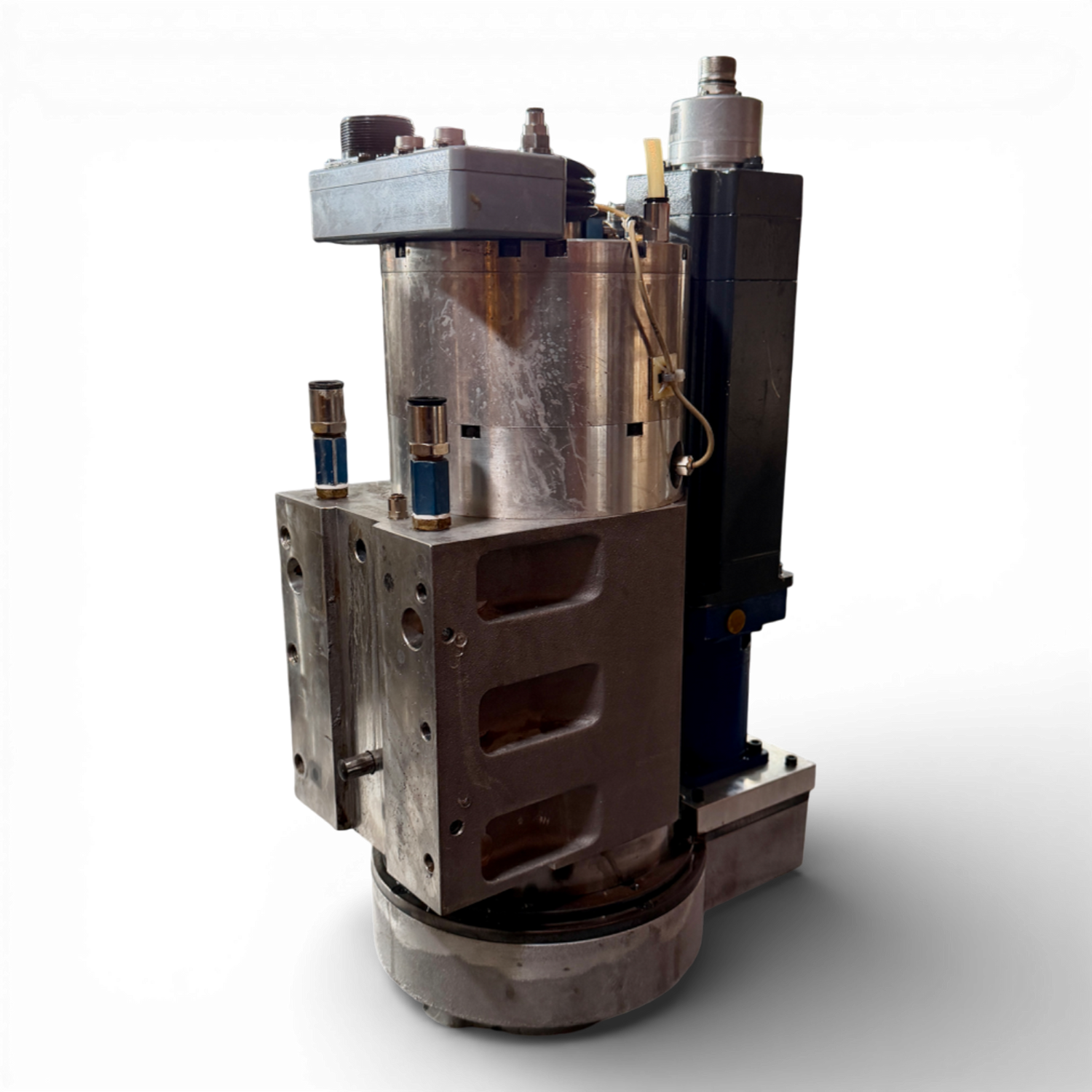

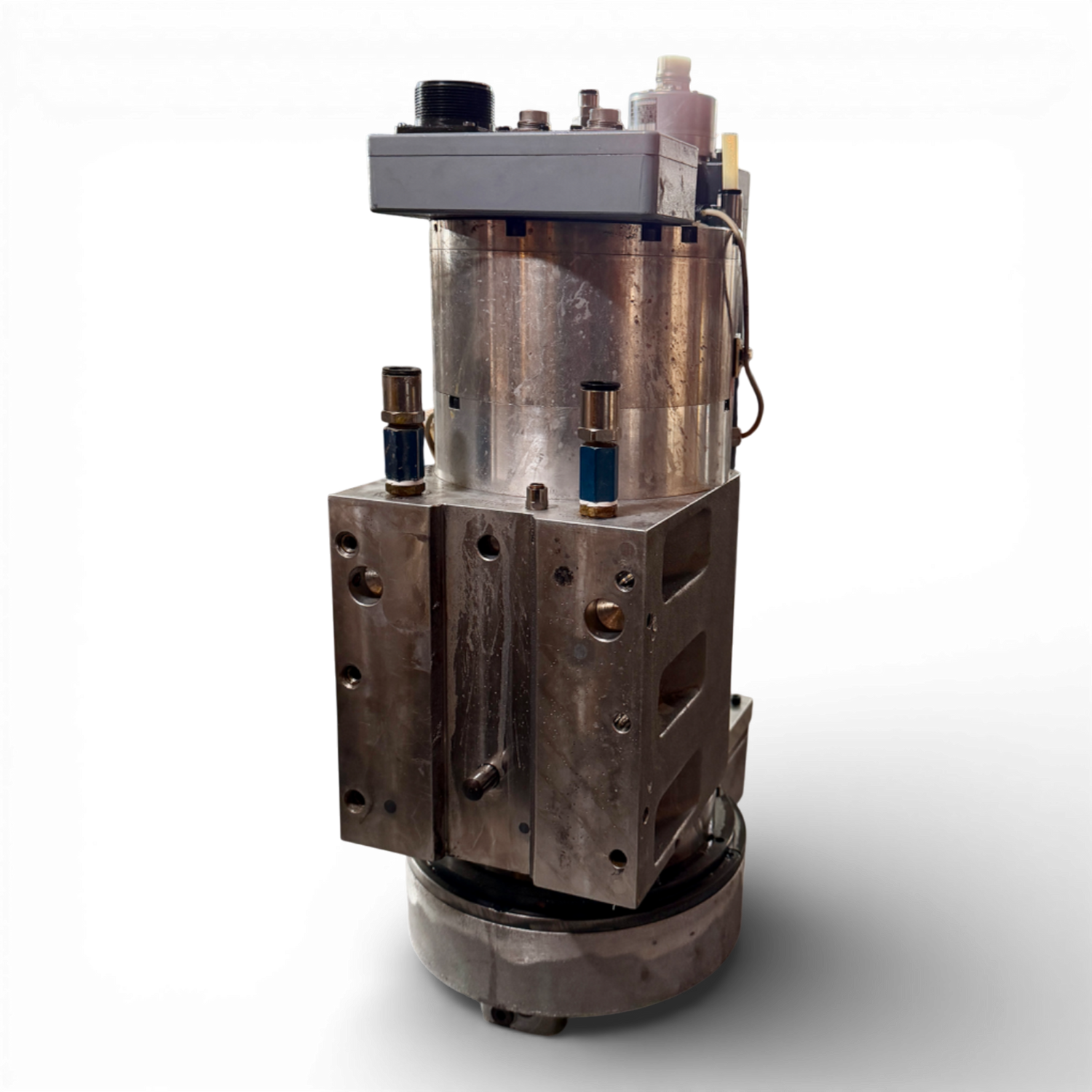

• Kühlwasser Anschlüsse am Spindelfuß mit Kennzeichnung WATER IN und WATER OUT

• Anschluss Protecting Air Flow zur Druckluft Abdichtung

Die Anordnung, Bauform und Pin Belegung dieser Anschlüsse ist maschinen und typabhängig und muss vor dem Kauf zwingend mit Ihrer Altspindel verglichen werden.

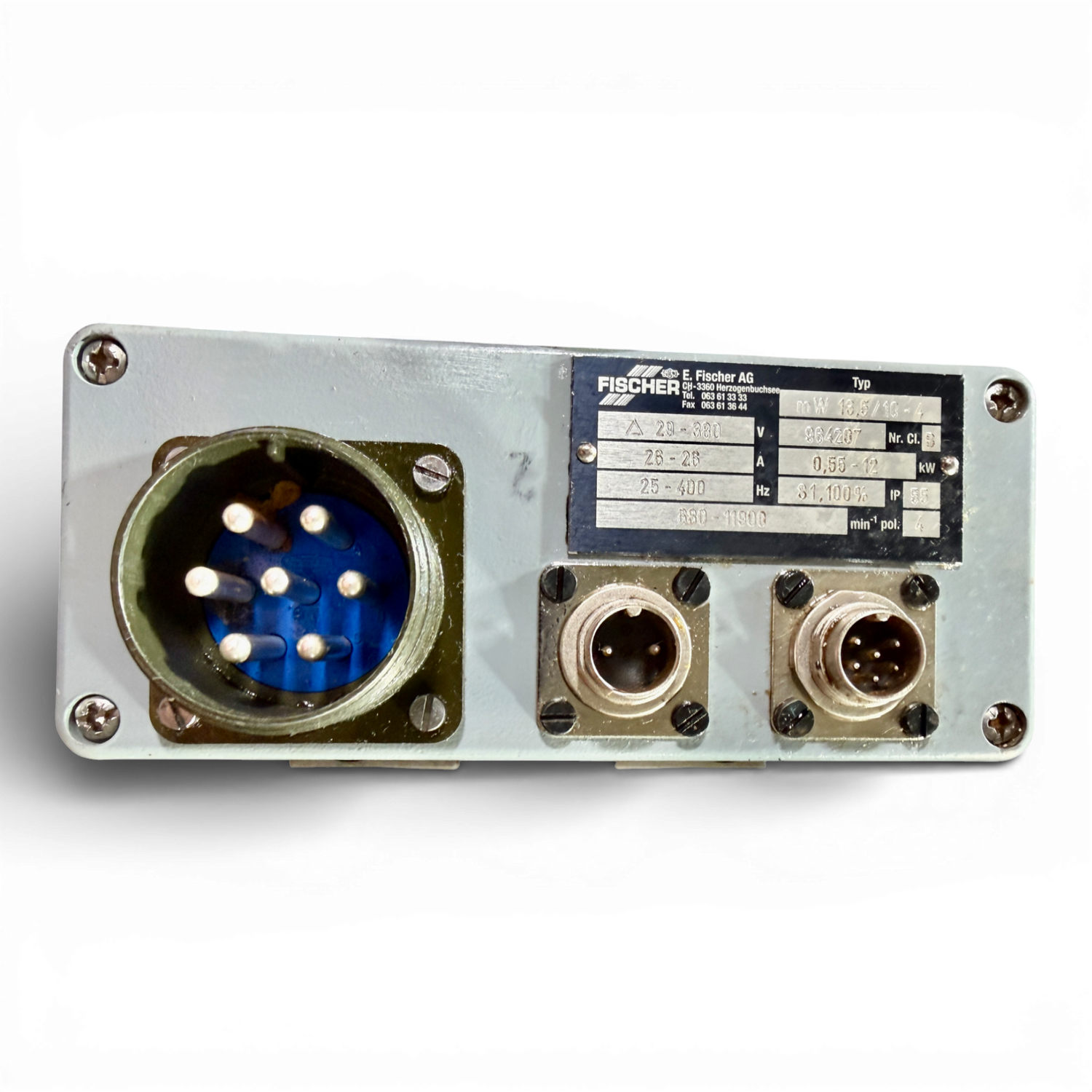

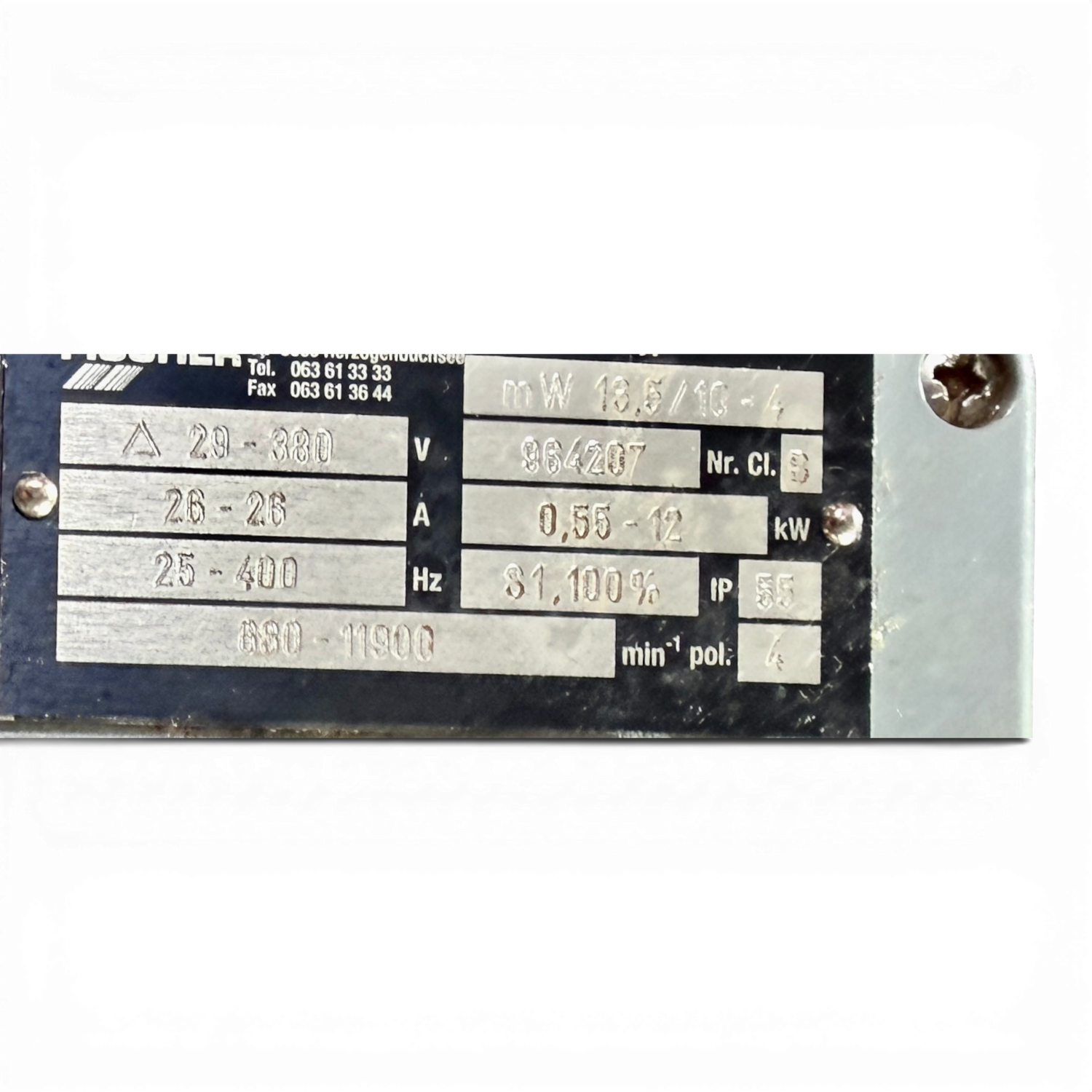

Technische Daten gemäß Typenschild

Typ: mW 13,5/10 4

Nr.: 964207

Nr. Cl.: B

Bemessungsspannung: 28 bis 380 V

Frequenz: 25 bis 400 Hz

Nennstrom: 2,6 bis 2,8 A

Nennleistung: 0,55 bis 1,2 kW

Nenndrehzahl: 680 bis 11.900 min⁻¹

Schutzart: IP55

Polzahl: 4

Wirkungsgrad: 81,1 %

Ausführung: FEZPS 100×88,3

Gewicht

ca. 45 kg

Abmessungen

ca. L × B × H = 420 × 220 × 650 mm

Technischer Einsatzzweck

Einsatz als Hauptspindel in IMA CNC Bearbeitungszentren mit C Achse für präzise Fräs Bohr und Positionierbearbeitung.

Wichtiger Hinweis zur Kompatibilität

Die Kompatibilität dieser Spindel muss zwingend anhand der Bezeichnung FEZPS 100×88,3 HSK F63, der Artikelnummer 123866, der Daten des Typenschildes sowie der Anordnung der Anschlüsse im oberen Anschlusskasten geprüft werden.

Die Gehäusenummer dient lediglich der internen Orientierung und ist nicht ausreichend für eine sichere Identifikation.

Spindeln dieser Bauart sind nicht universell austauschbar. Bereits geringe Abweichungen bei Typ, Wicklung, C Achse, Geber, Steckverbindern oder Kühlanschlüssen führen dazu, dass die Spindel mechanisch oder elektrisch nicht passt.

Wir empfehlen dringend, vor dem Kauf die Fotos Ihrer vorhandenen Spindel mit den hier gezeigten Details zu vergleichen oder uns diese zur Prüfung zuzusenden.

Zustand

Gebraucht geprüft und funktionsfähig

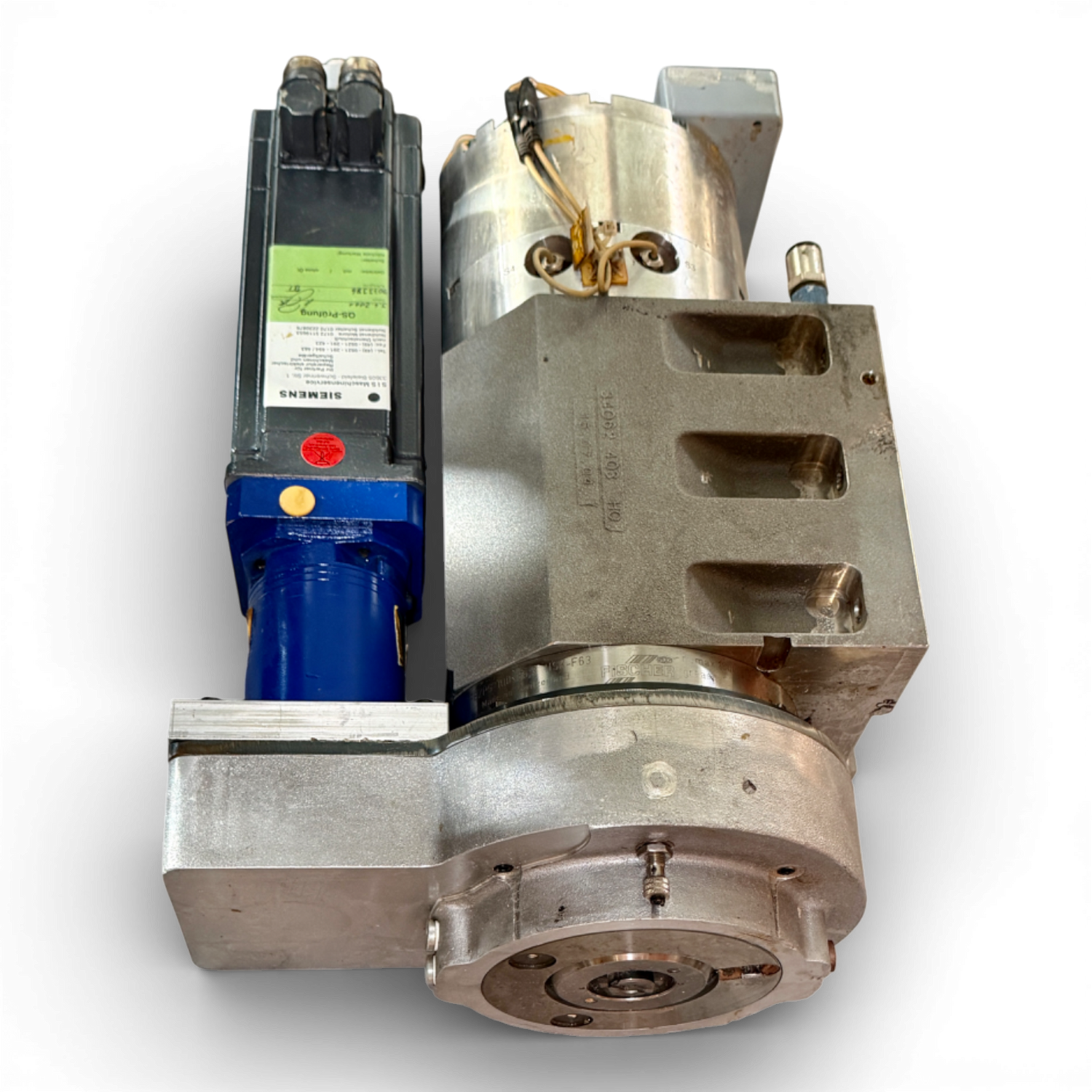

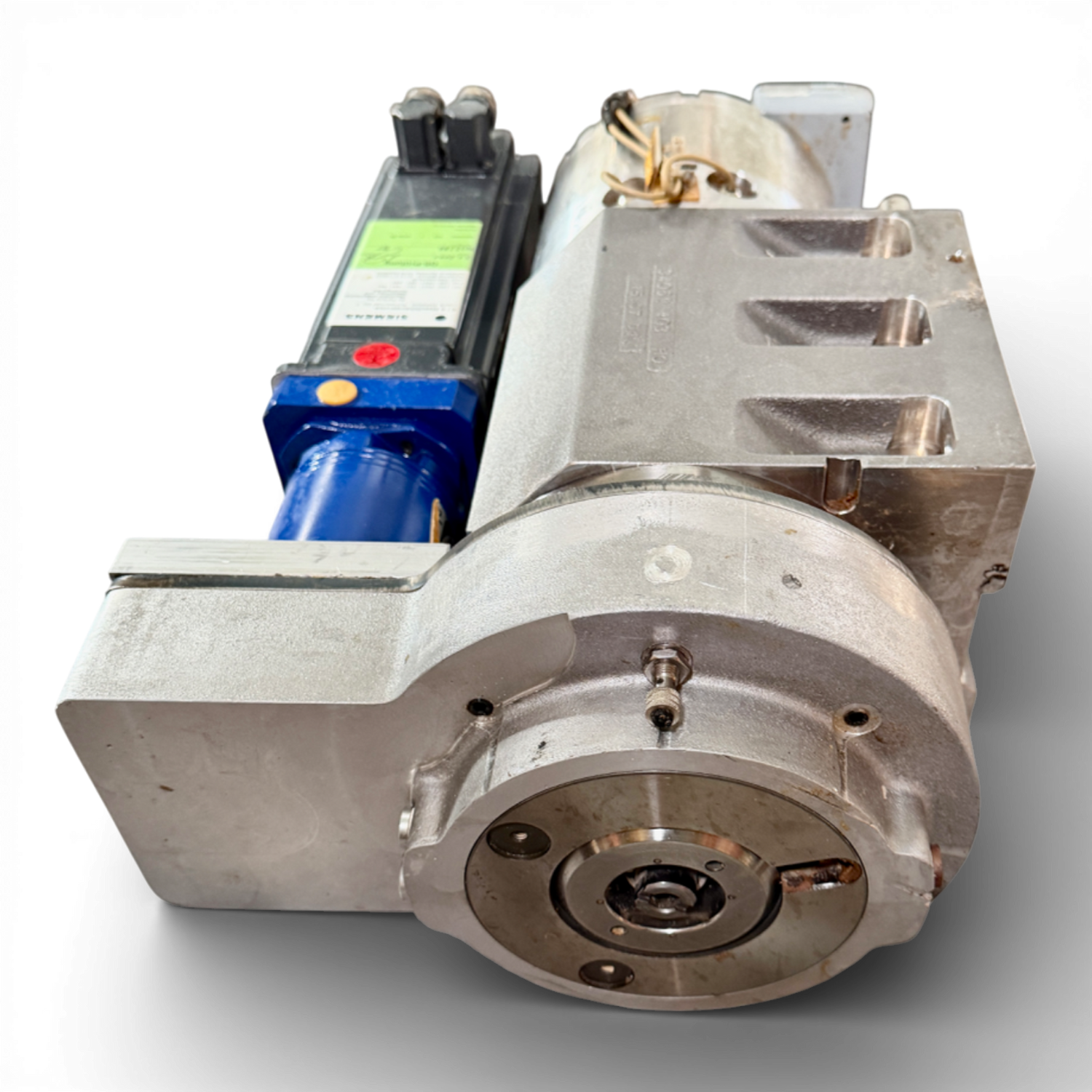

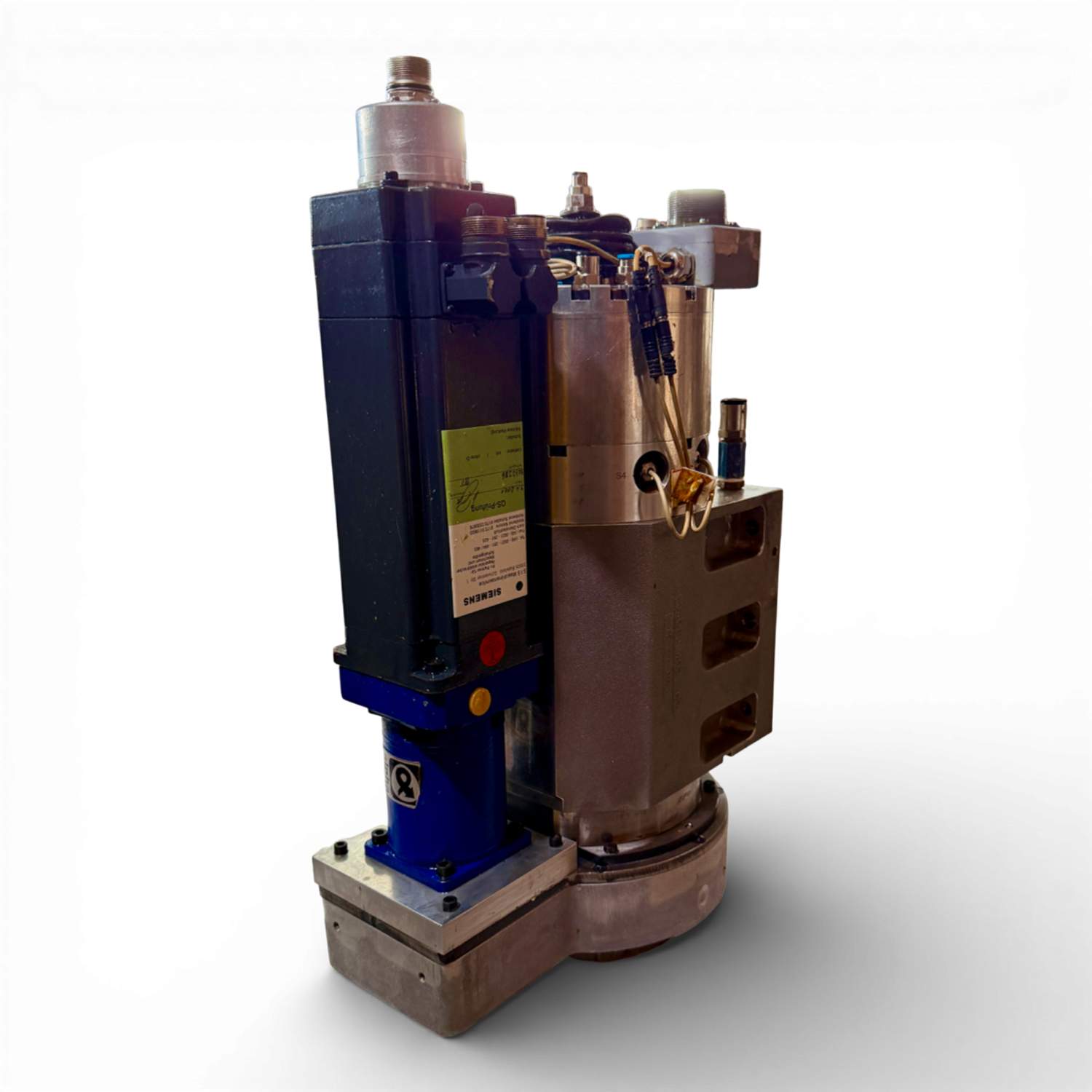

Gebrauchsspuren gemäß Fotos

Hersteller Hintergrund FISCHER Gruppe

Die FISCHER Spindle Group AG mit Sitz in Herzogenbuchsee in der Schweiz zählt seit über 85 Jahren zu den weltweit führenden Herstellern im Bereich Präzisionsspindeln und Fräsköpfe. Das familiengeführte Unternehmen steht für höchste Qualität in der präzisen, schnellen und leistungsstarken Rotation.

FISCHER ist technologischer Partner vieler namhafter Maschinenbauer und Endanwender und betreibt heute fünf internationale Standorte mit rund 400 Mitarbeitern. Neben dem klassischen Präzisionsspindelbau ist FISCHER auch in der Entwicklung innovativer Lösungen für die Brennstoffzellentechnologie aktiv.

Die langjährige Erfahrung, der hohe Qualitätsstandard sowie der konsequente Kundenfokus machen FISCHER zu einem der führenden Technologielieferanten im Bereich hochwertiger Motorspindeln.
