NUM Achs Interface Karte aus NUM 1062 für Homag Weeke Art.-Nr. 02042028

NUM Achs Interface Karte aus NUM 1062 für Homag Weeke Art.-Nr. 02042028

Artikelnummer

Art.-Nr. 02042028

Beschreibung

Angeboten wird eine originale NUM Achs Interface Karte aus einer NUM 1062 CNC Steuerung. Die Baugruppe stammt aus einer Homag Maschine und ist ebenfalls für Weeke Holzbearbeitungsmaschinen mit NUM 1062 Steuerung geeignet. Die Karte dient als zentrale Schnittstellen und Signalverarbeitungseinheit für mehrere Achsen und ist für die sichere Übertragung von Steuer und Rückmeldesignalen zwischen CNC Steuerung und Antriebseinheiten ausgelegt.

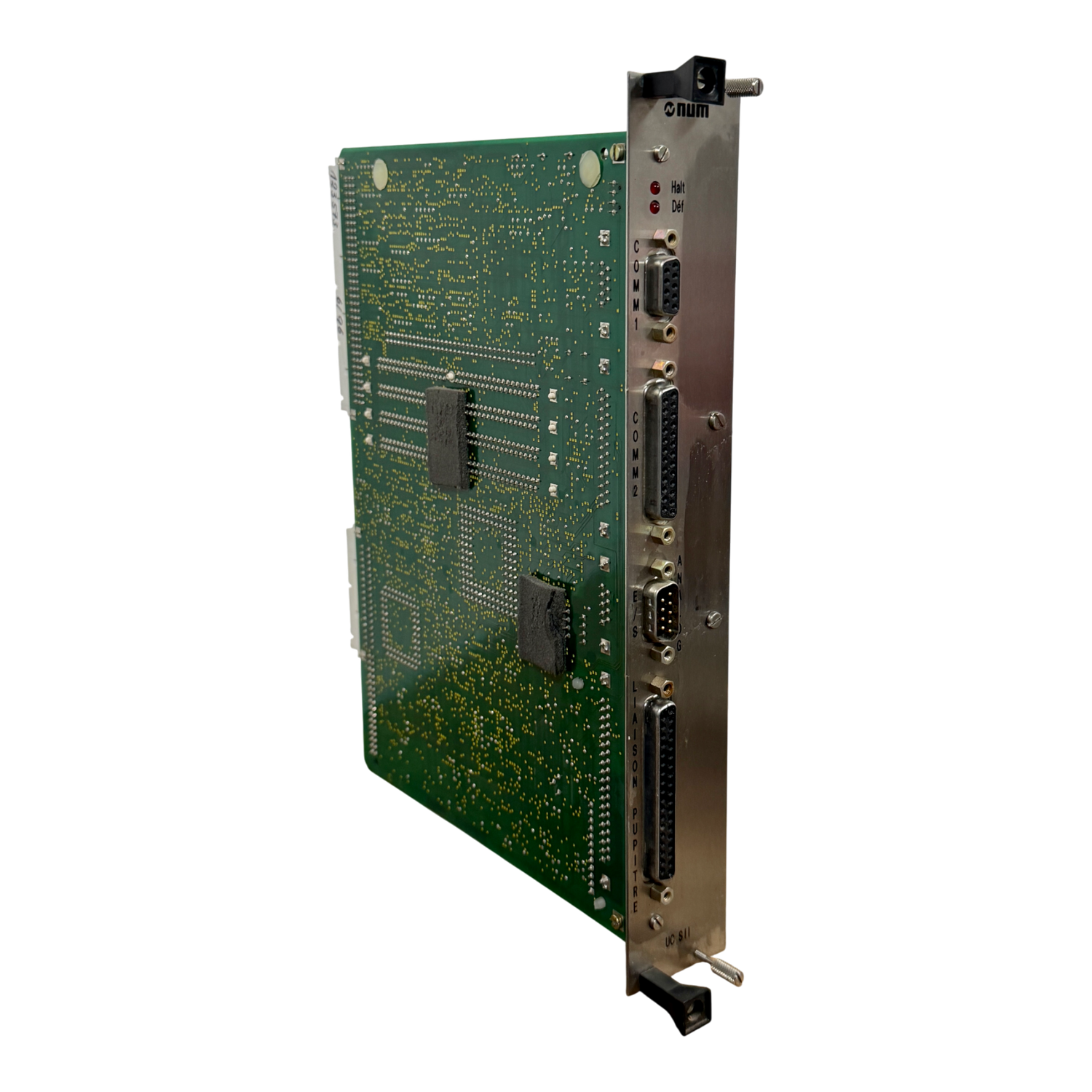

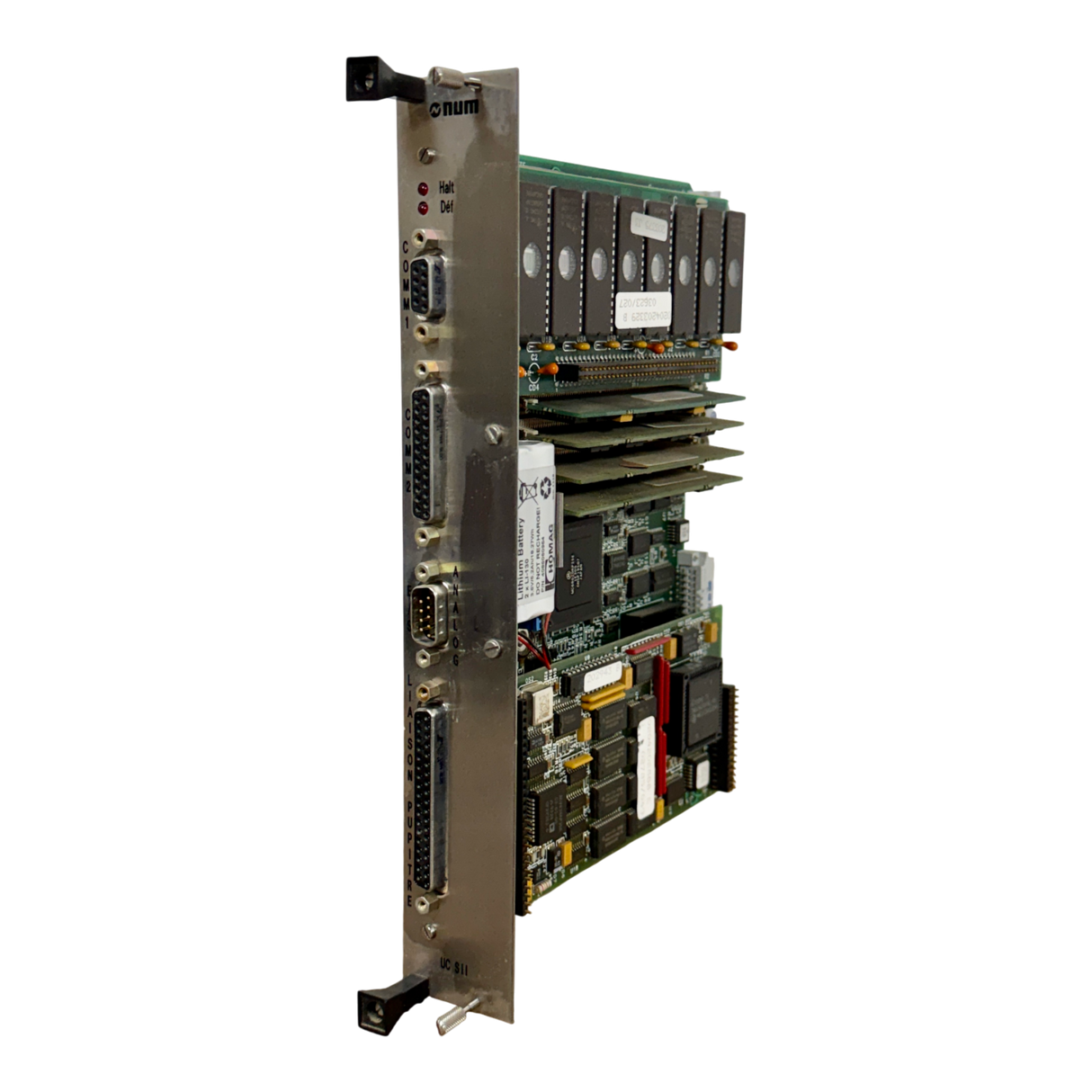

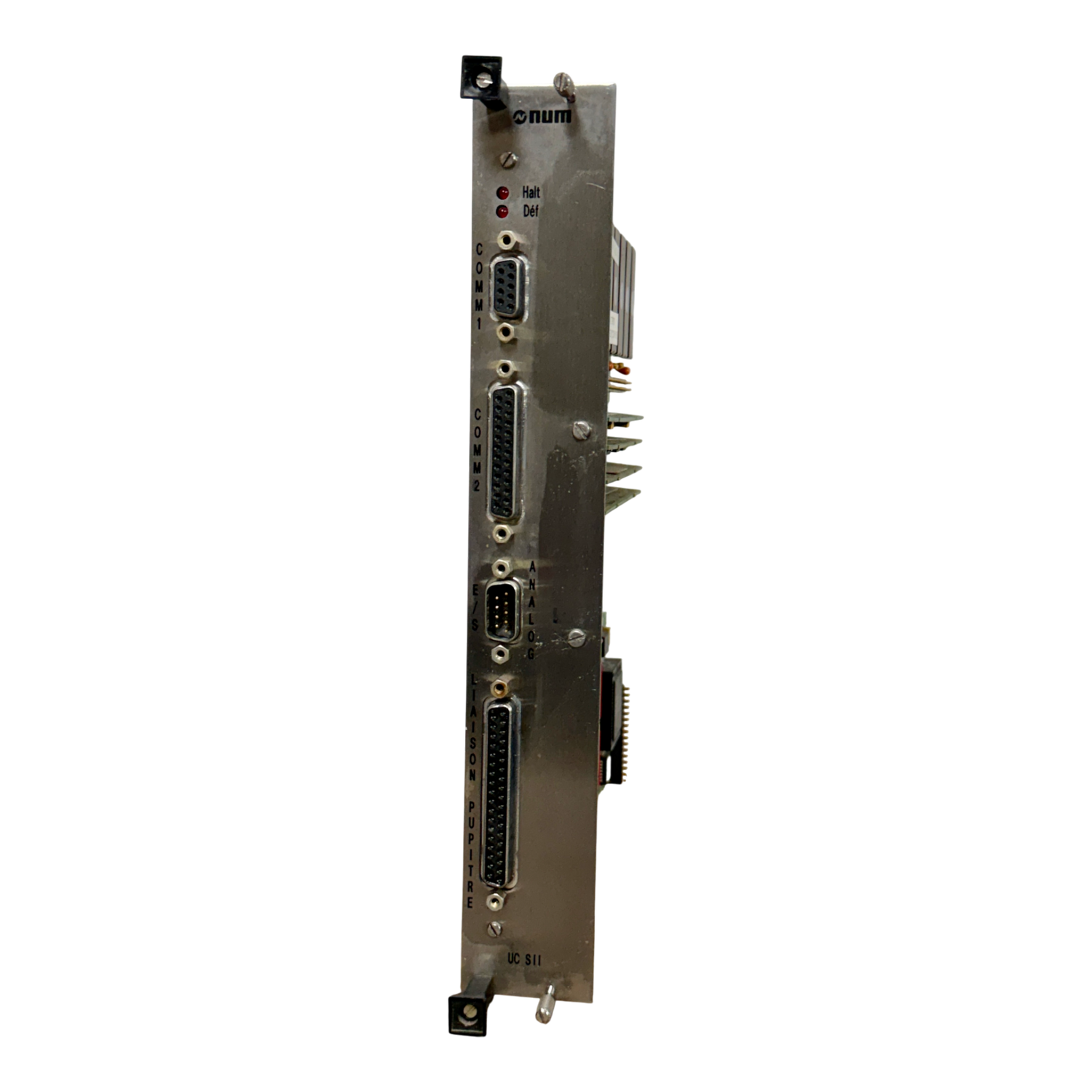

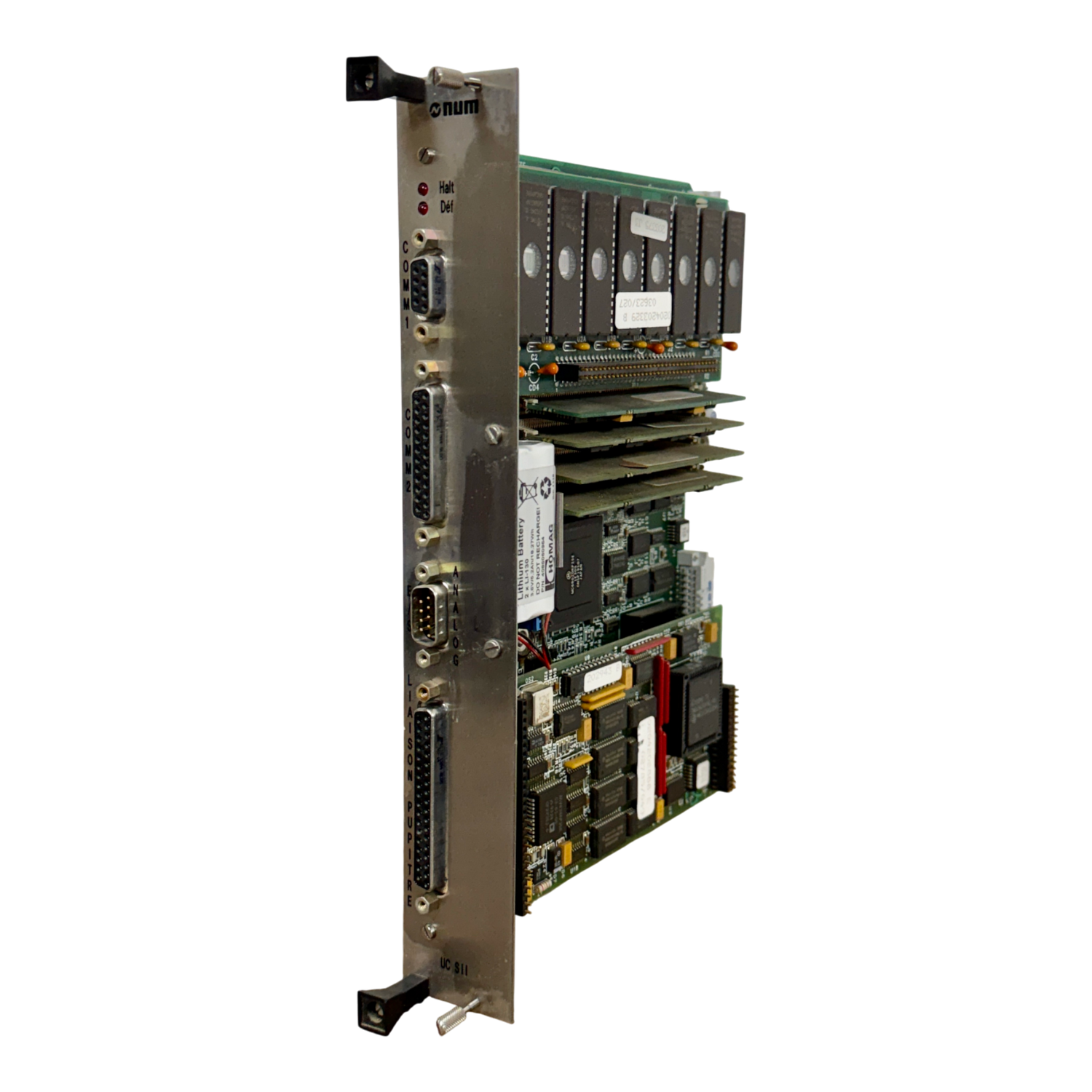

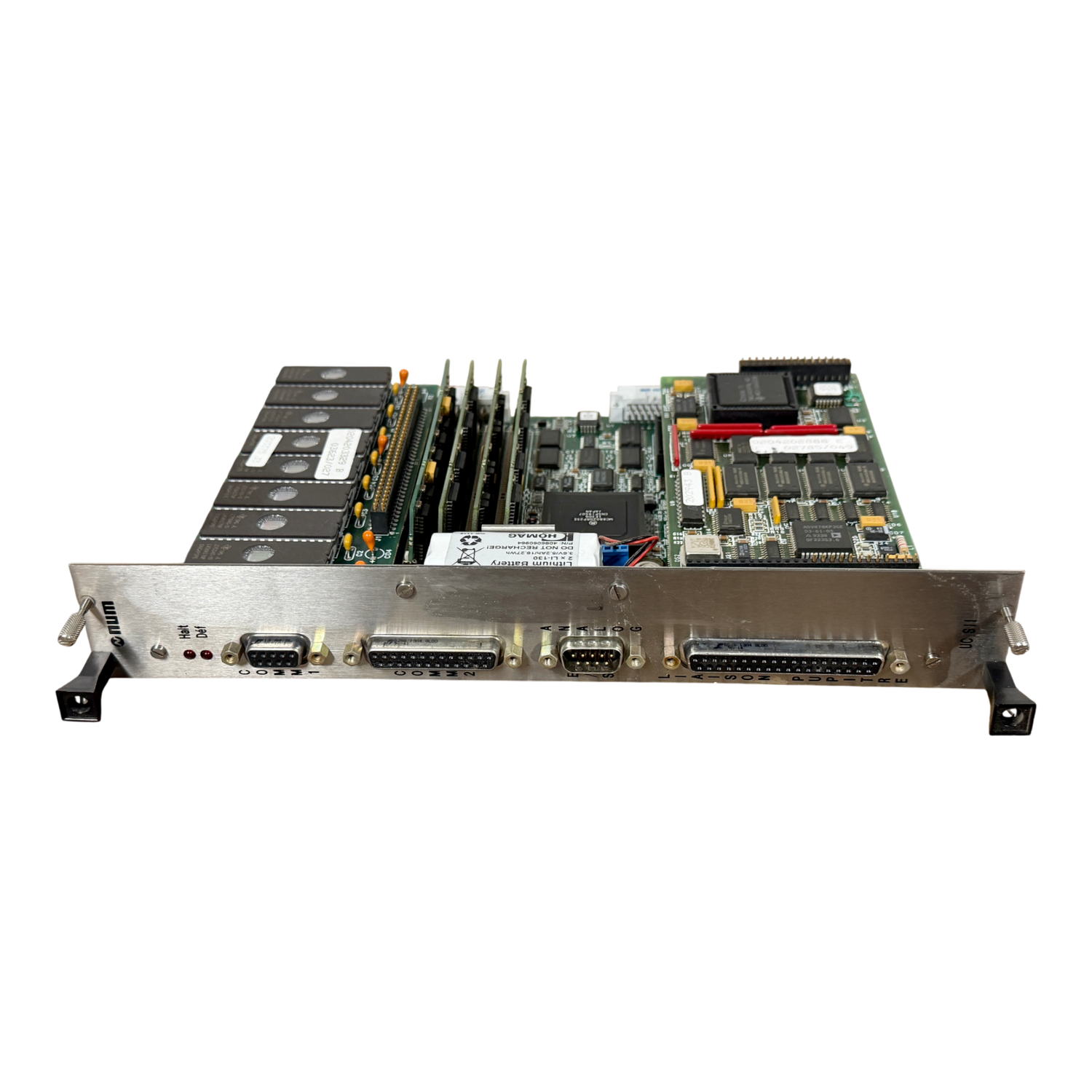

Die Karte verfügt frontseitig über vier parallel angeordnete Sub D Steckverbinder mit Achskennzeichnung 1 bis 4. Diese Anschlüsse dienen zur Anbindung der Achsverstärker und Messsysteme. Die mechanische Ausführung ist im typischen NUM Industrieformat mit stabiler Frontplatte und seitlichen Führungselementen für den Einbau in das NUM Kartenrack.

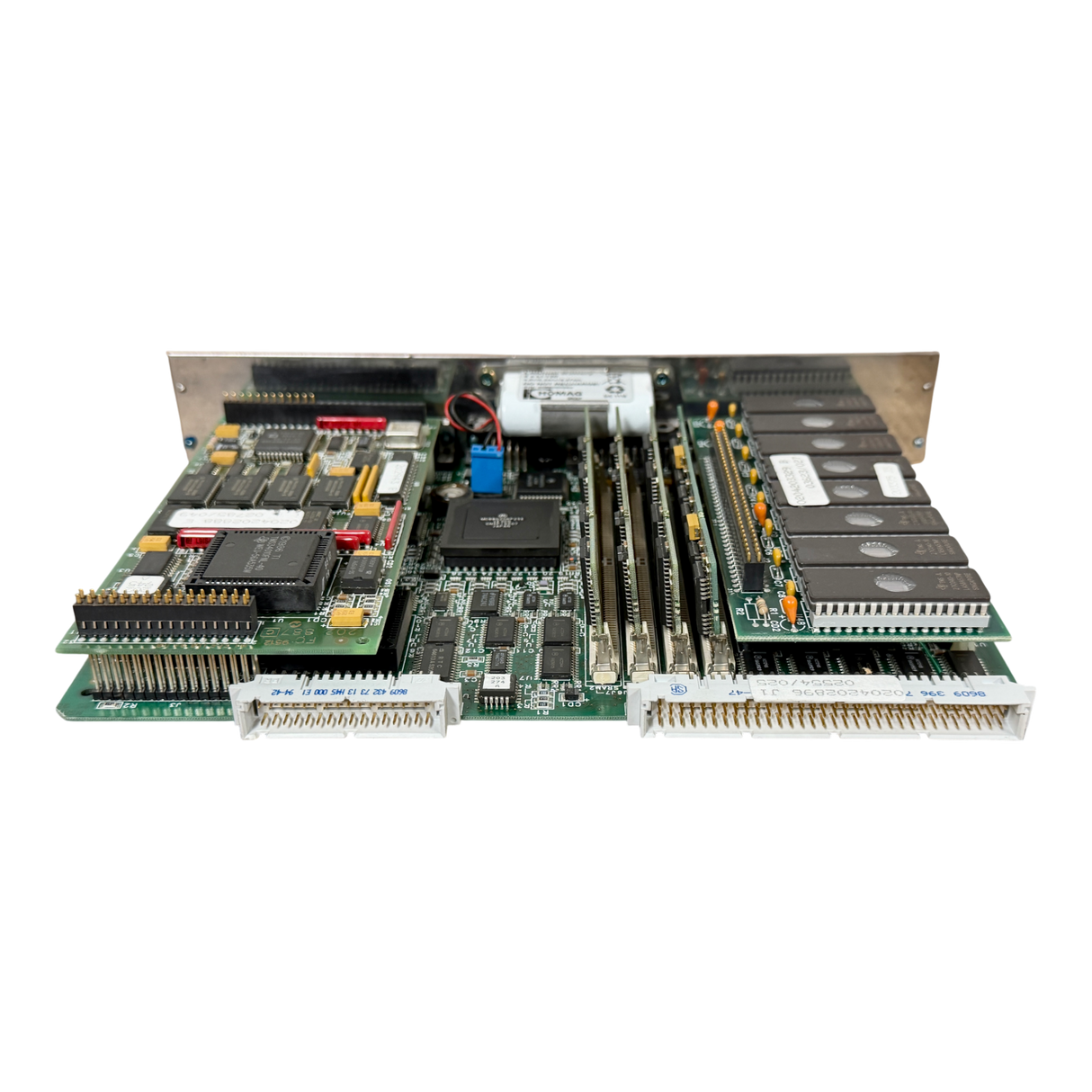

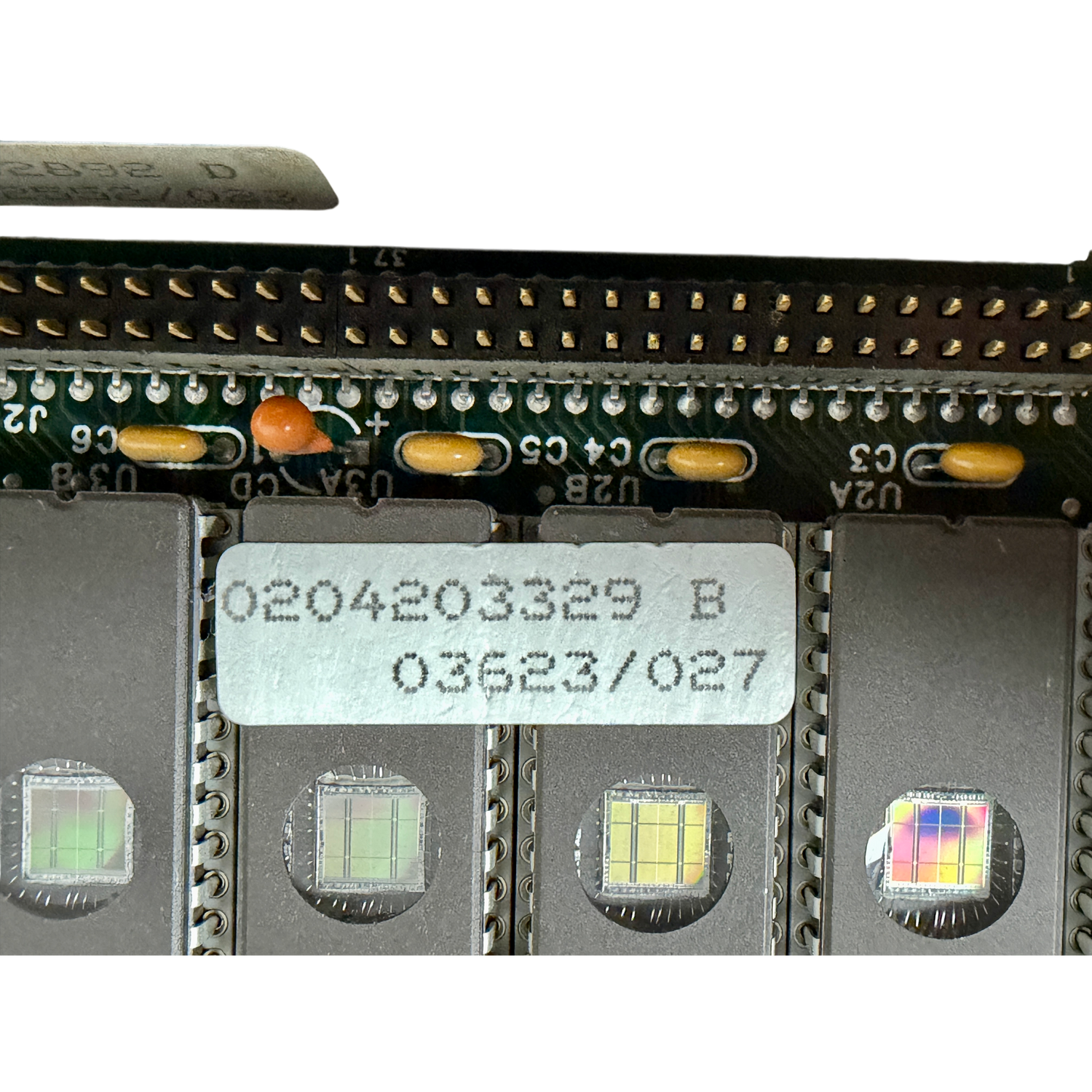

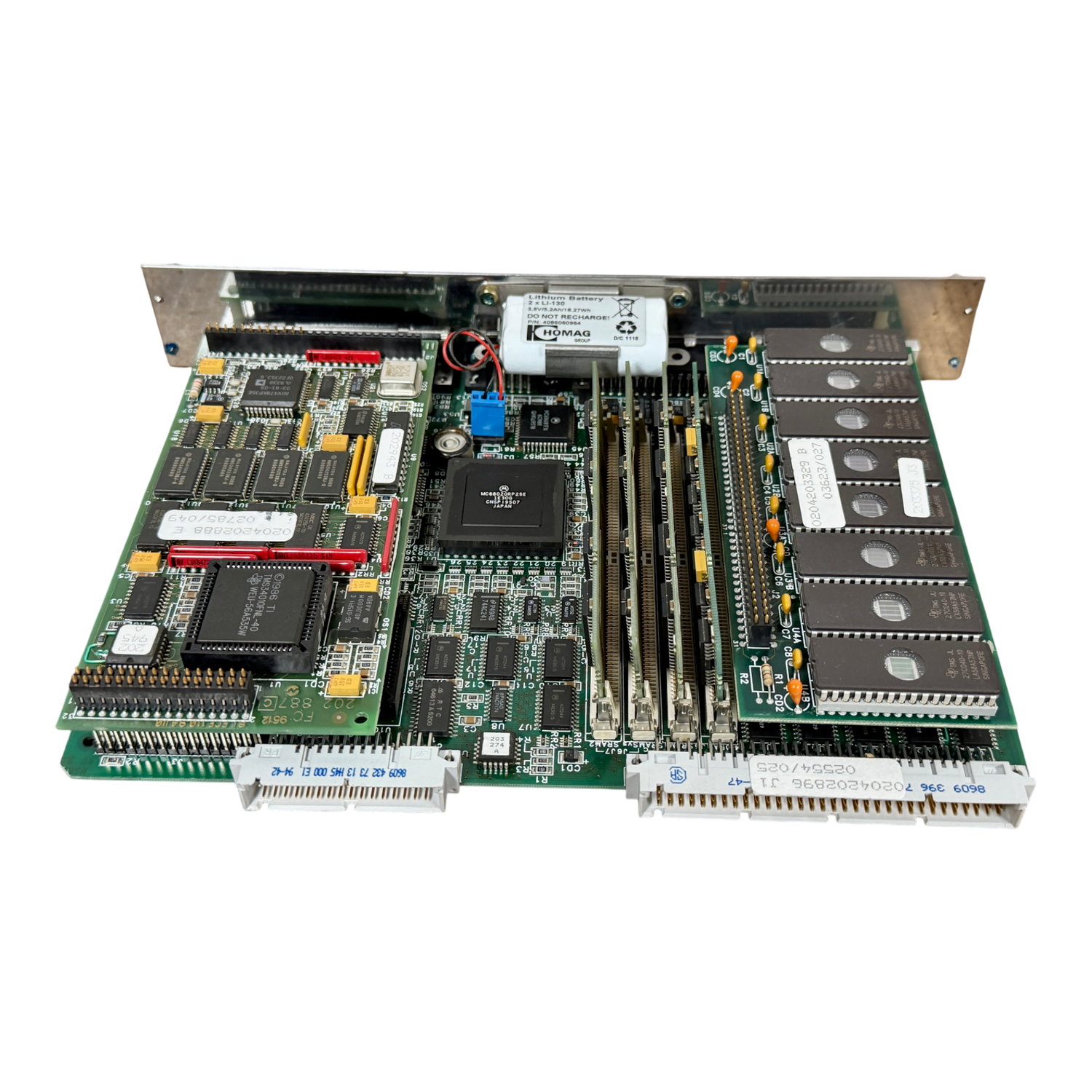

Auf der Leiterplatte sind zahlreiche Logik und Interface Bausteine verbaut. Zum Einsatz kommen unter anderem TTL Logikbausteine vom Typ ACT244 sowie weitere Signalpuffer und Treiber ICs zur sauberen Pegelanpassung und Entkopplung der Achssignale. Mehrere identische Schaltungseinheiten sind symmetrisch aufgebaut, was auf eine gleichartige Verarbeitung mehrerer Achsen hinweist.

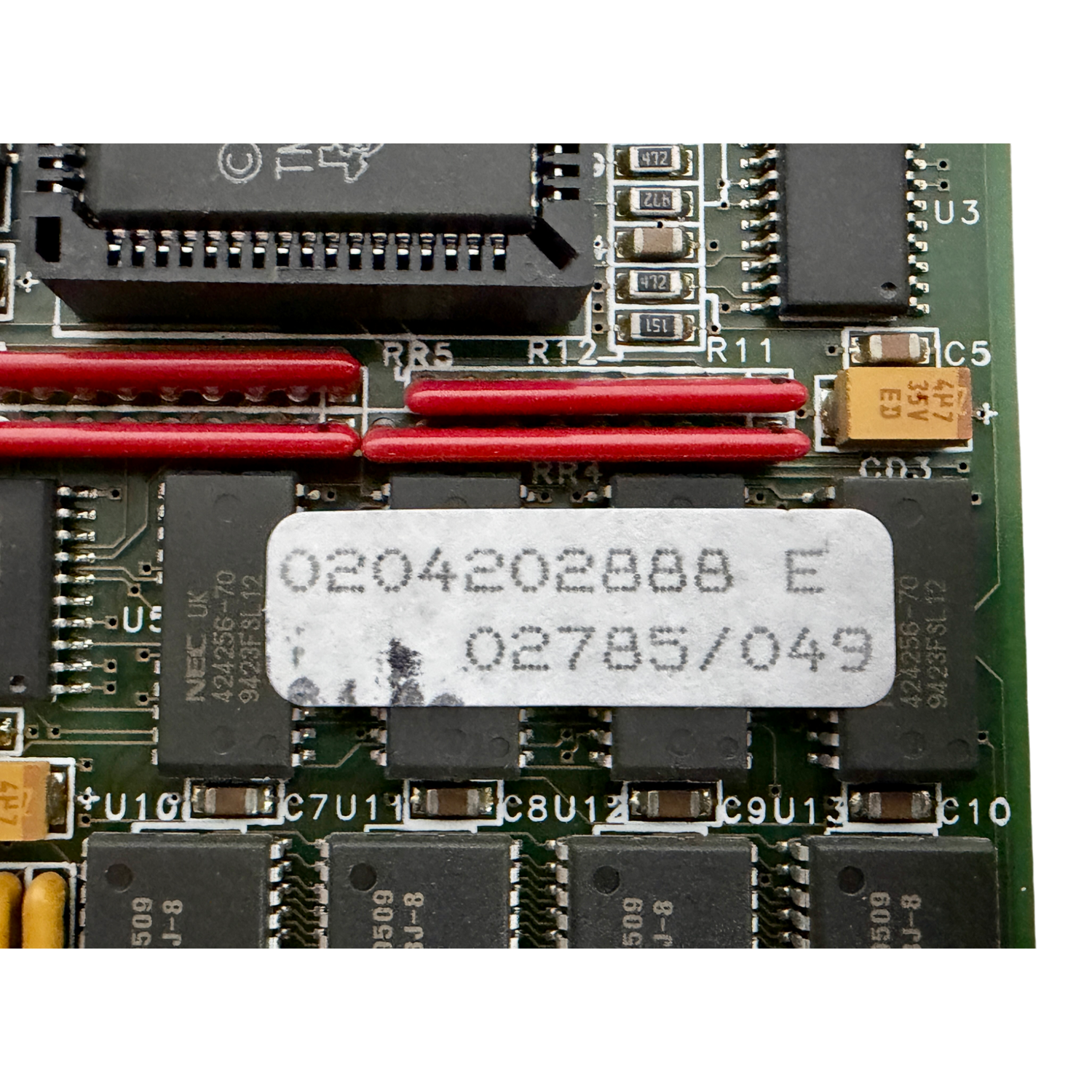

Zentral auf der Platine befinden sich großformatige NUM spezifische ASIC Bausteine mit Herstellerkennzeichnung NUM und individueller Seriencodierung. Diese übernehmen die interne Datenverarbeitung sowie die Zuordnung der Achssignale innerhalb der Steuerung. Ergänzt wird die Elektronik durch Quarz Oszillatoren zur Takterzeugung sowie zahlreiche passive Bauelemente zur Filterung und Stabilisierung der Signalwege.

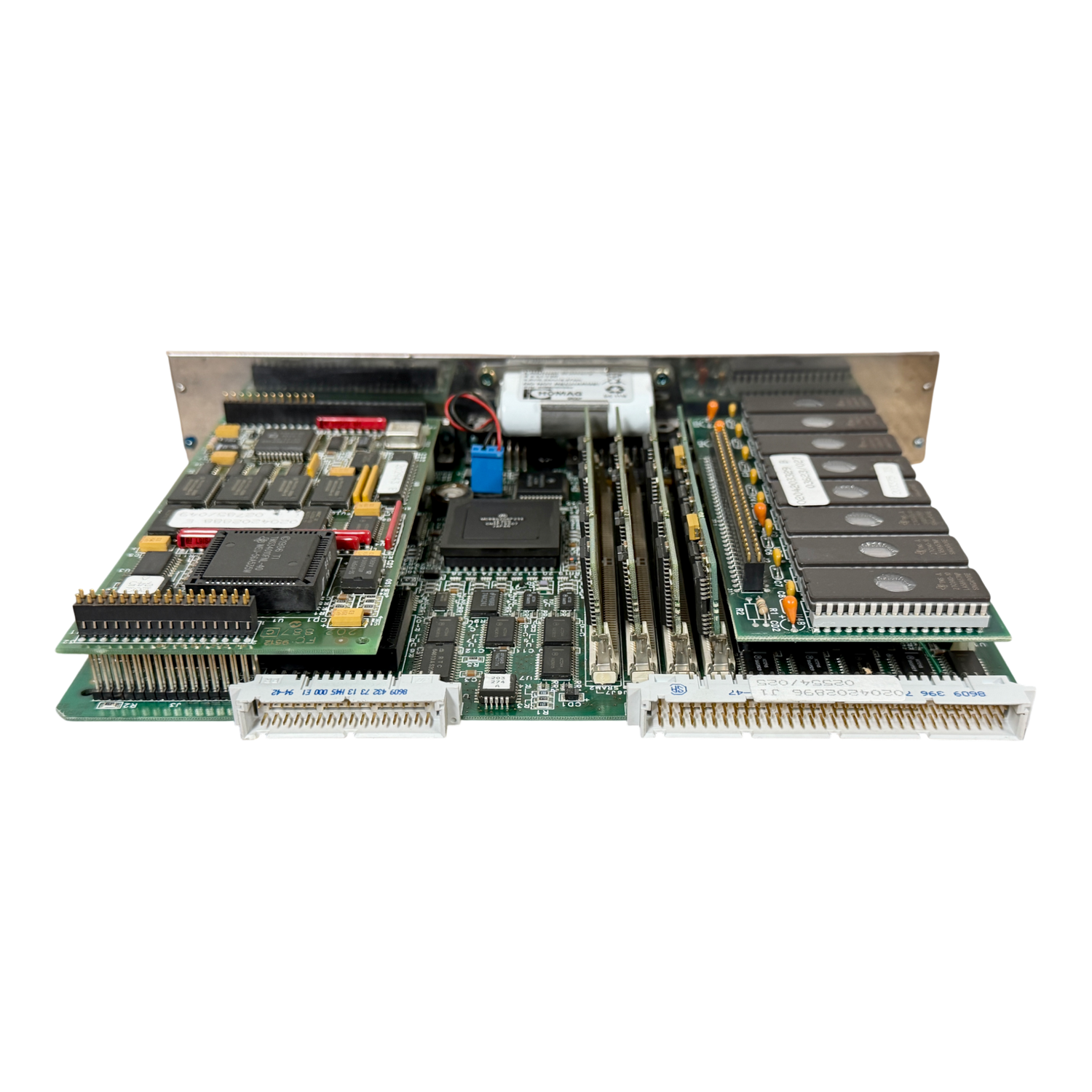

Auf der Rückseite der Baugruppe ist ein mehrpoliger Steckverbinder mit der Kennzeichnung 8609 396 71 13 H45 000 E1 95 24 verbaut. Dieser dient der direkten Verbindung zum Backplane der NUM 1062 Steuerung und stellt die interne Spannungsversorgung sowie die Datenkommunikation zur CPU Baugruppe sicher.

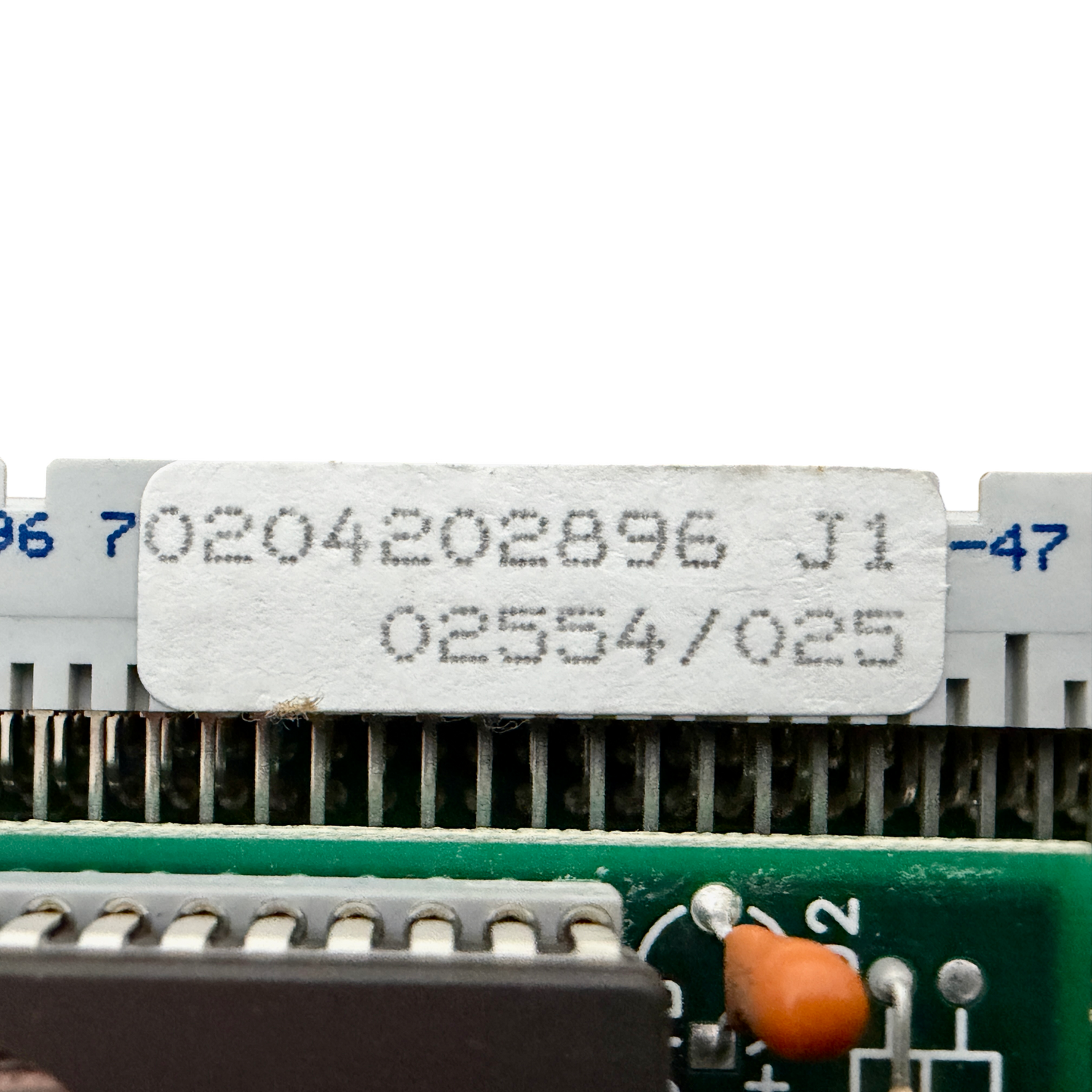

Die Leiterplatte trägt mehrere aufgedruckte Referenz und Bestückungskennzeichnungen zur eindeutigen Identifikation der Baugruppenbereiche. Der Aufbau ist industriell hochwertig und für den Dauerbetrieb in CNC Maschinen ausgelegt.

Die Karte wurde fachgerecht geprüft und stammt aus einer funktionsfähigen NUM 1062 Steuerung. Sie eignet sich ideal als Ersatzteil für Reparaturen oder zur Absicherung des Maschinenbestands bei Homag und Weeke Anlagen.

Technische Daten

Hersteller NUM

Steuerung NUM 1062

Baugruppe Achs Interface Karte

Artikelnummer 02042028

Achsanschlüsse 4 Sub D Ports Achse 1 bis 4

Backplane Stecker 8609 396 71 13 H45 000 E1 95 24

Einsatz CNC Achssteuerung und Signalverarbeitung

Abmessungen ca. 31 x 32 x 22 cm

Gewicht ca. 0,9 kg

Einsatzgebiet

Homag und Weeke Holzbearbeitungsmaschinen mit NUM 1062 CNC Steuerung

Zustand

Gebraucht geprüft

Elektrisch und optisch kontrolliert

Aus Maschinenrückbau

Alters und lagerbedingte Gebrauchsspuren möglich
