NUM 1060 SIlc CNC-Modul C088 – Kompaktsteuerung für Holzverarbeitung – Artikelnummer: C088p

NUM 1060 SIlc CNC-Modul C088 – Kompaktsteuerung für Holzverarbeitung – Artikelnummer: C088

147086

Dieses CNC-Modul vom Typ NUM 1060 SIlc, Artikelnummer C088, wurde speziell für den Einsatz in der Holzverarbeitung konzipiert und ist Teil der bewährten NUM 1000er-Serie. Es handelt sich um eine kompakte Steuerungseinheit des Herstellers NUM (Groupe Schneider, Frankreich) für industrielle Anwendungen mit hoher Zuverlässigkeit und modularer Erweiterbarkeit.

Beschreibung:

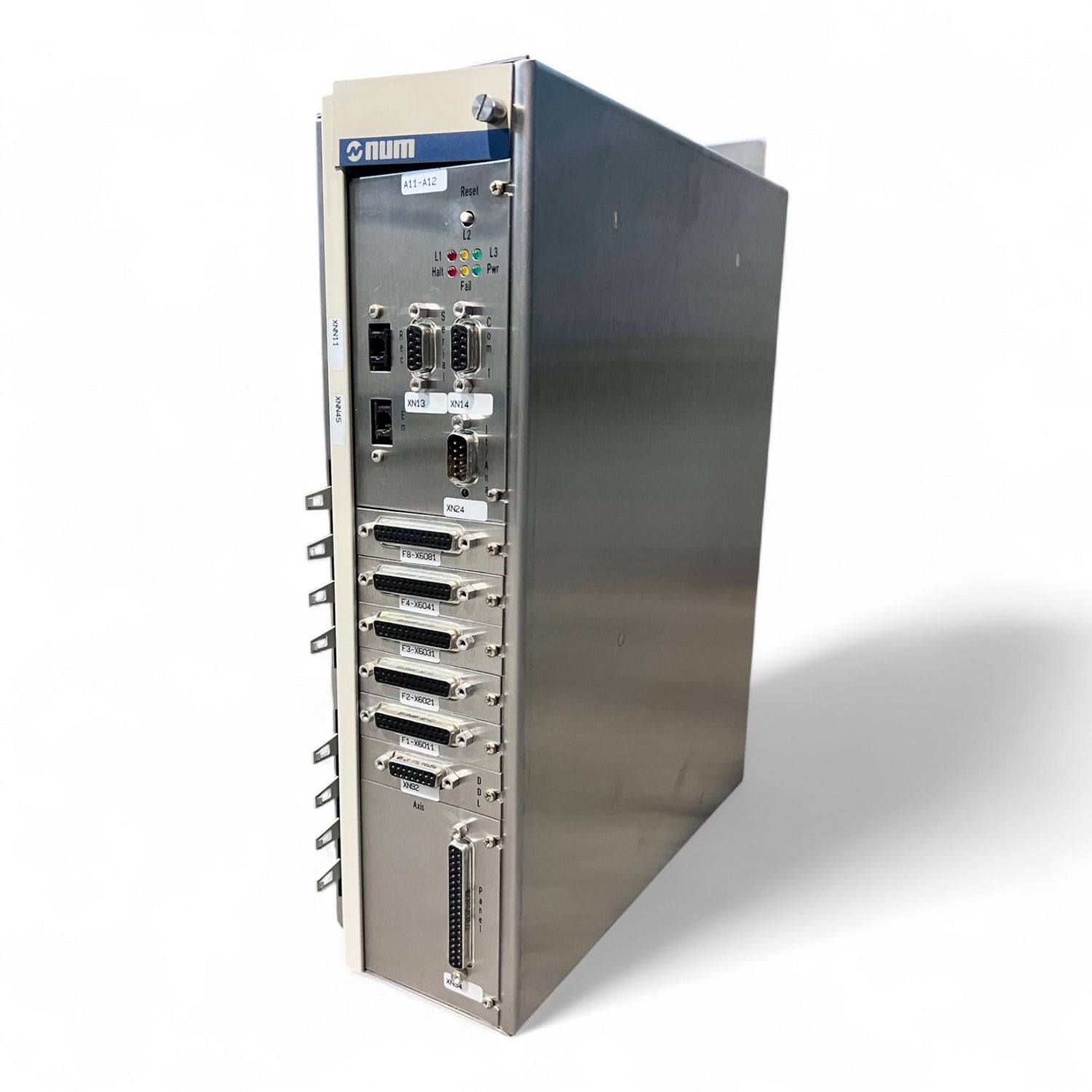

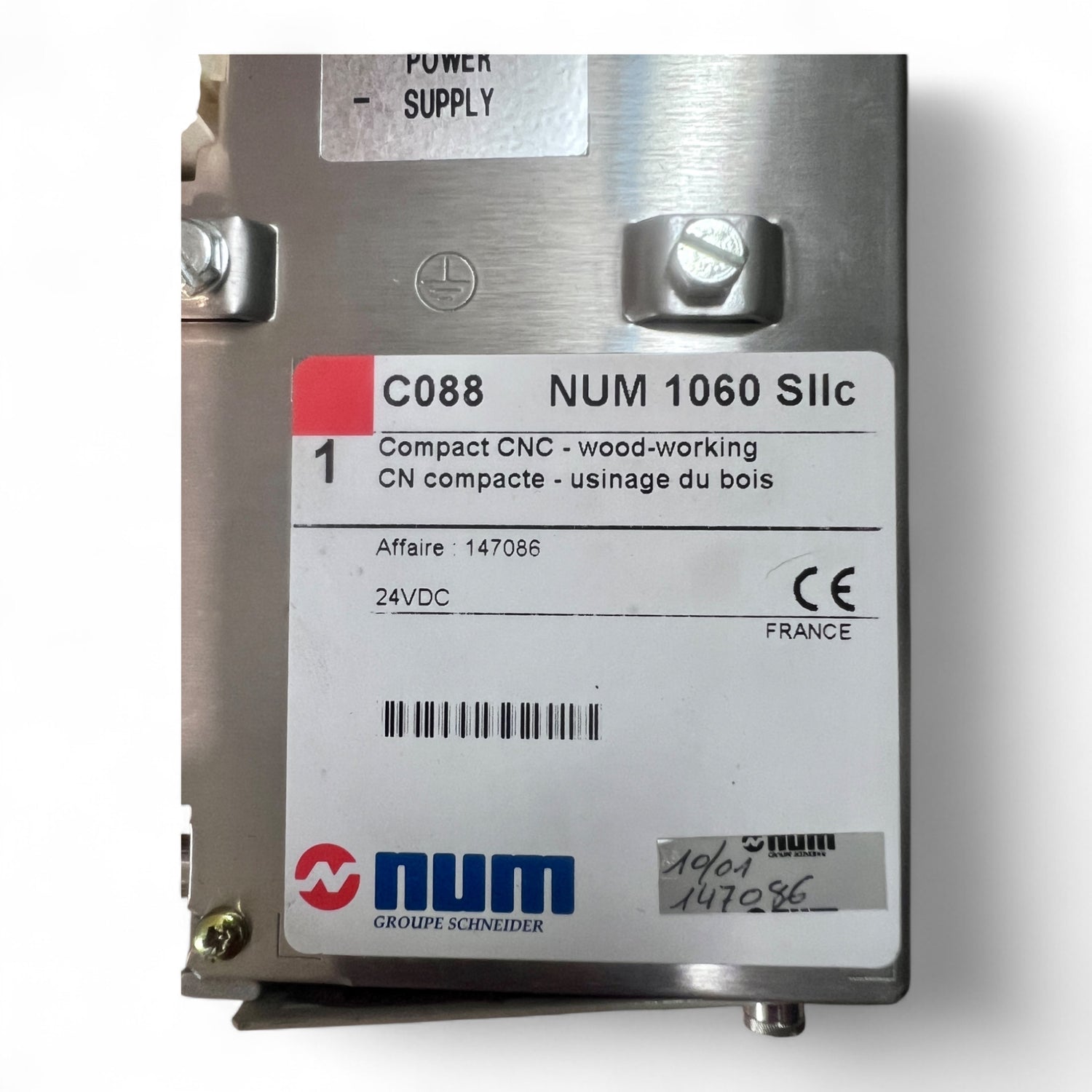

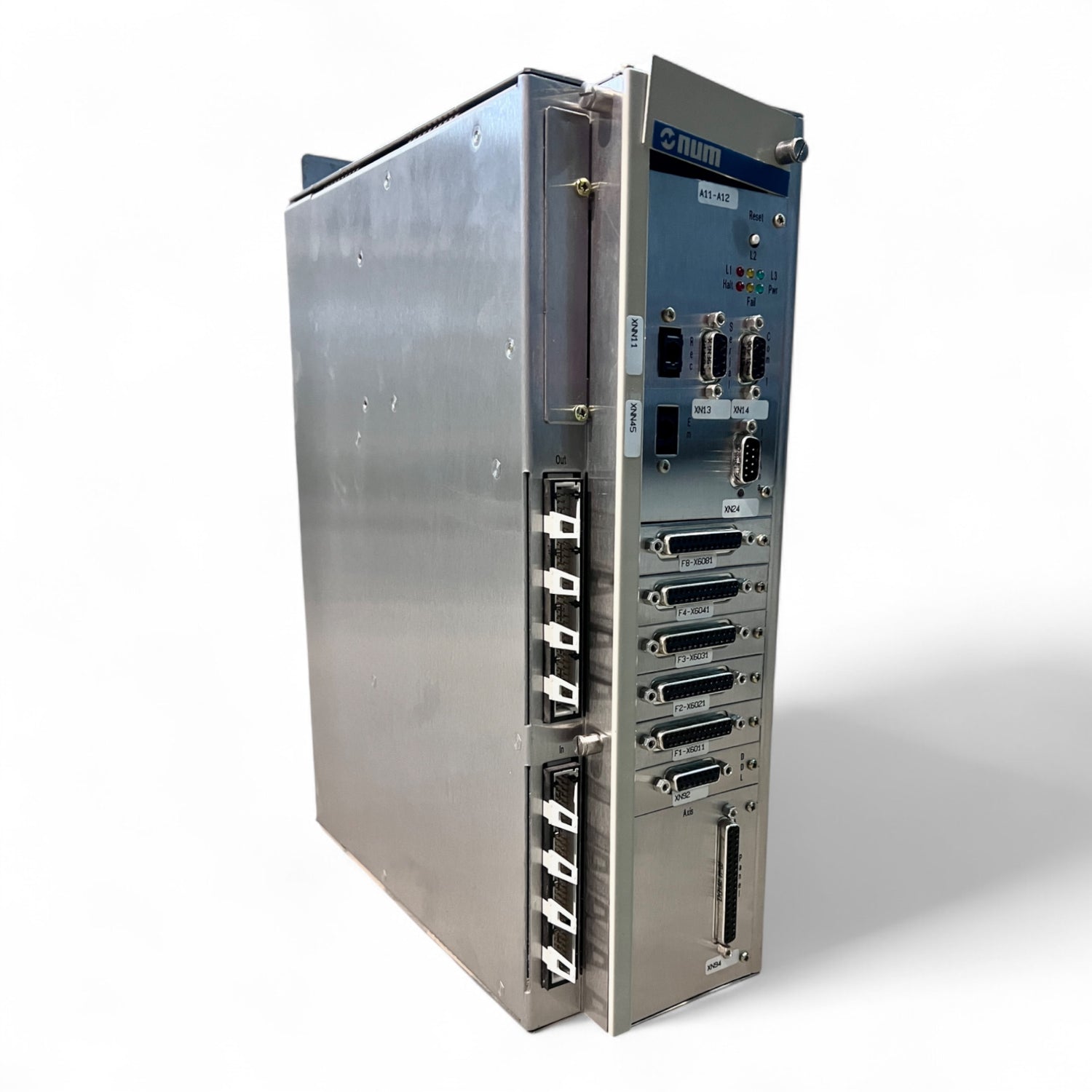

Das System basiert auf einer kompakten Gehäusekonstruktion mit Frontanschlussfeld für eine einfache Integration in Schaltschrank- oder Maschinengehäuse. Die Gerätefront bietet eine Vielzahl von Schnittstellenanschlüssen und Statusanzeigen zur Echtzeitüberwachung des Betriebszustands. Das Typenschild auf dem Netzteil nennt das Modell „NUM 1060 SIlc“ mit der Spezifikation „Compact CNC - wood-working – CN compacte - usinage du bois“. Die Versorgungsspannung beträgt 24 VDC.

Das Gehäuse ist aus robustem, gebürstetem Aluminium gefertigt, was einen optimalen EMV-Schutz und passive Kühlung durch ein großflächiges Lüftungsgitter ermöglicht. Auf der Rückseite befindet sich ein kräftiger Lüftereinsatz zur aktiven Wärmeabfuhr. Die mechanische Befestigung erfolgt über vormontierte Hutschienen-Halterungen und Langloch für Schraubbefestigung.

Anschlüsse und Komponenten:

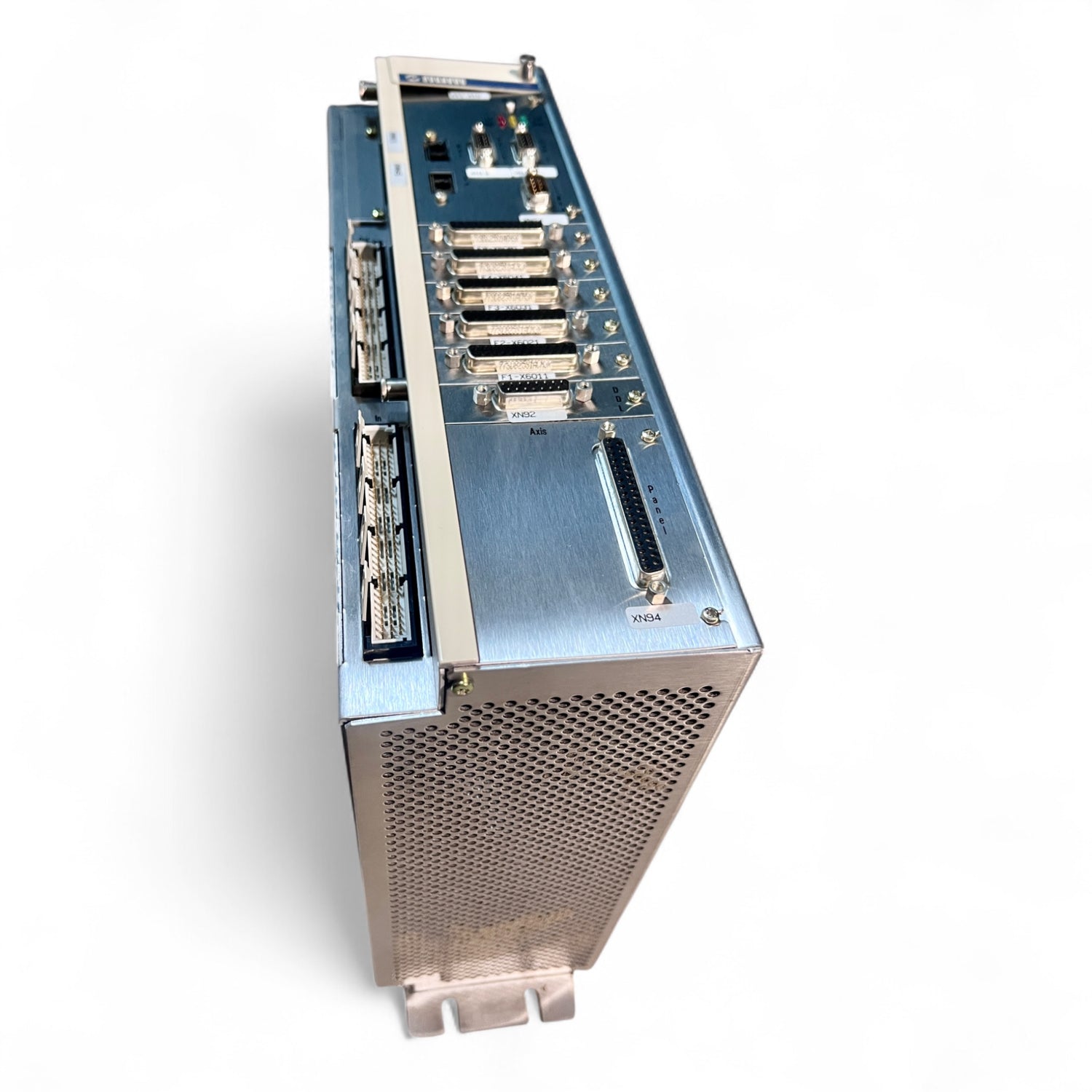

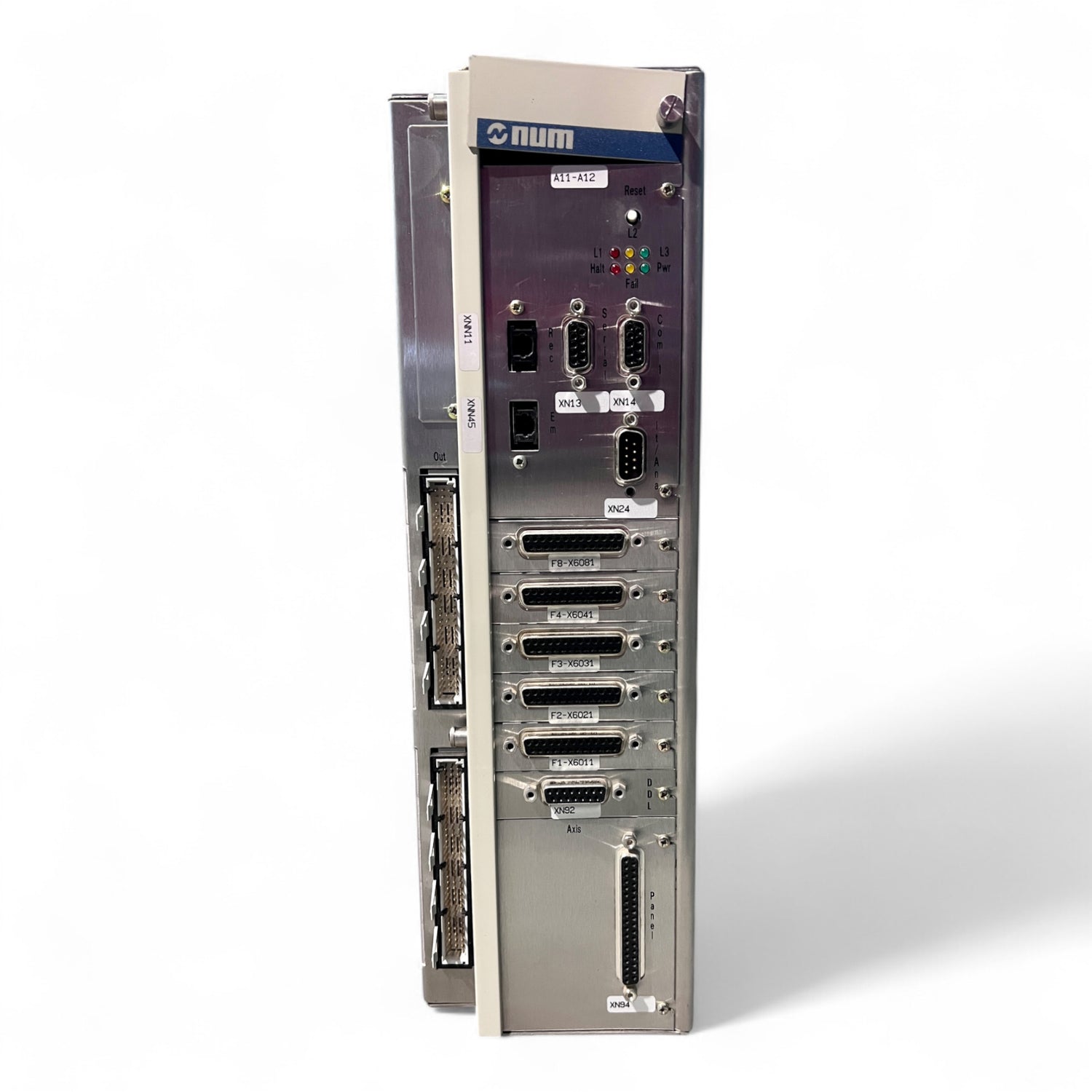

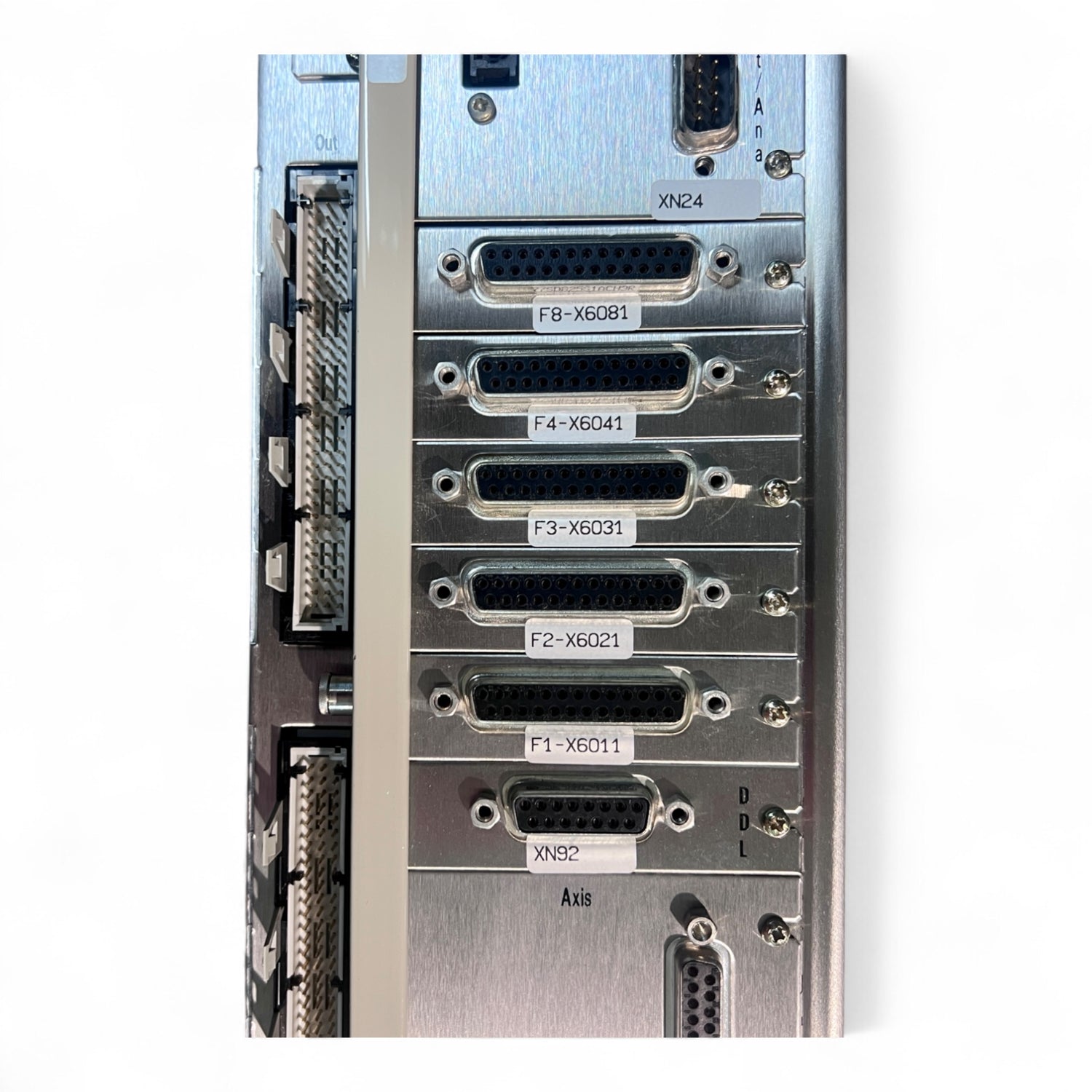

An der Gerätefront befinden sich die folgenden eindeutig beschrifteten Schnittstellen:

• XNN11, XNN45: optische TOSLINK-Schnittstellen für Lichtwellenleiter-Kommunikation

• XN13, XN14: serielle COM-Ports (Sub-D, 9-polig)

• XN24: Schnittstelle „Int/Analog“

• F1–F4 (X6011–X6041), F8 (X6081): Achs- oder I/O-Module

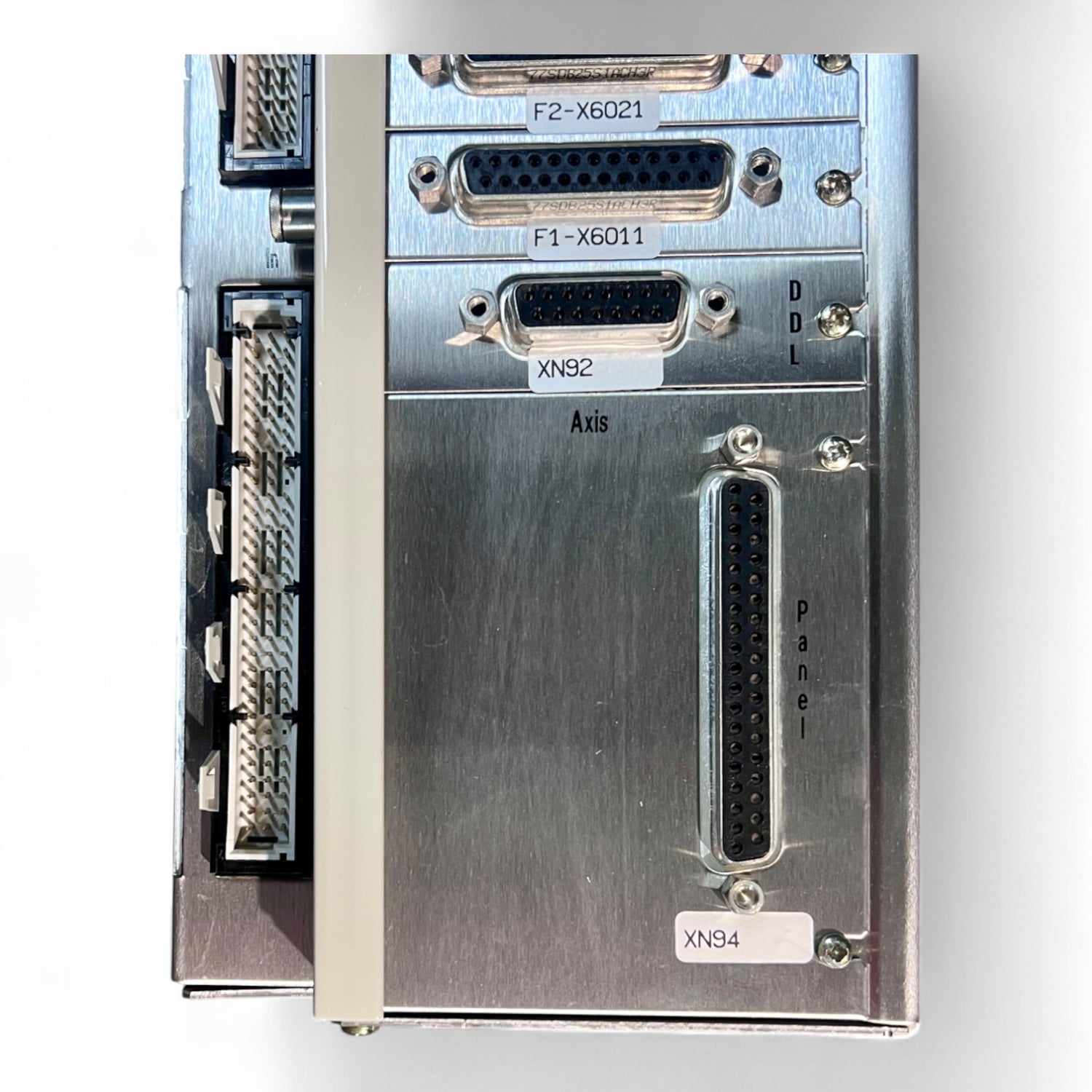

• XN92: DDL (Direct Drive Link) Axis-Anschluss (Sub-D)

• XN94: Panel-Port (36-polig)

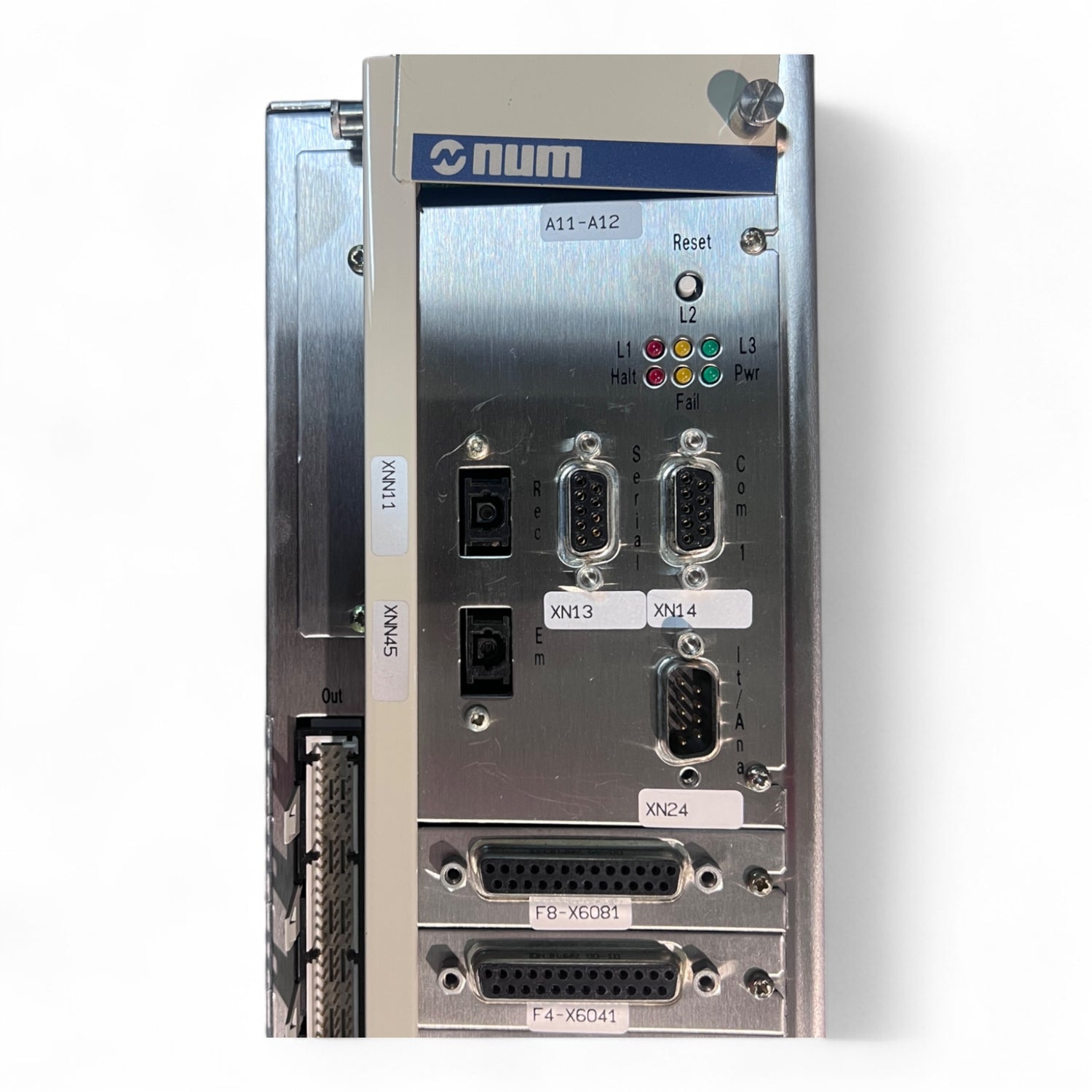

Zustandsanzeigen auf der Frontplatte:

• LEDs für:



  • Halt (rot)

  • Fail (orange)

  • Power (grün)

  • Termination (gelb)



• Reset-Taster oben rechts

• Wahlschalter für Betriebsmodi: „Rec“, „Em“

• Drehwahlschalter mit Ziffern 0–F zur Gruppenzuweisung

Leistungsversorgung:

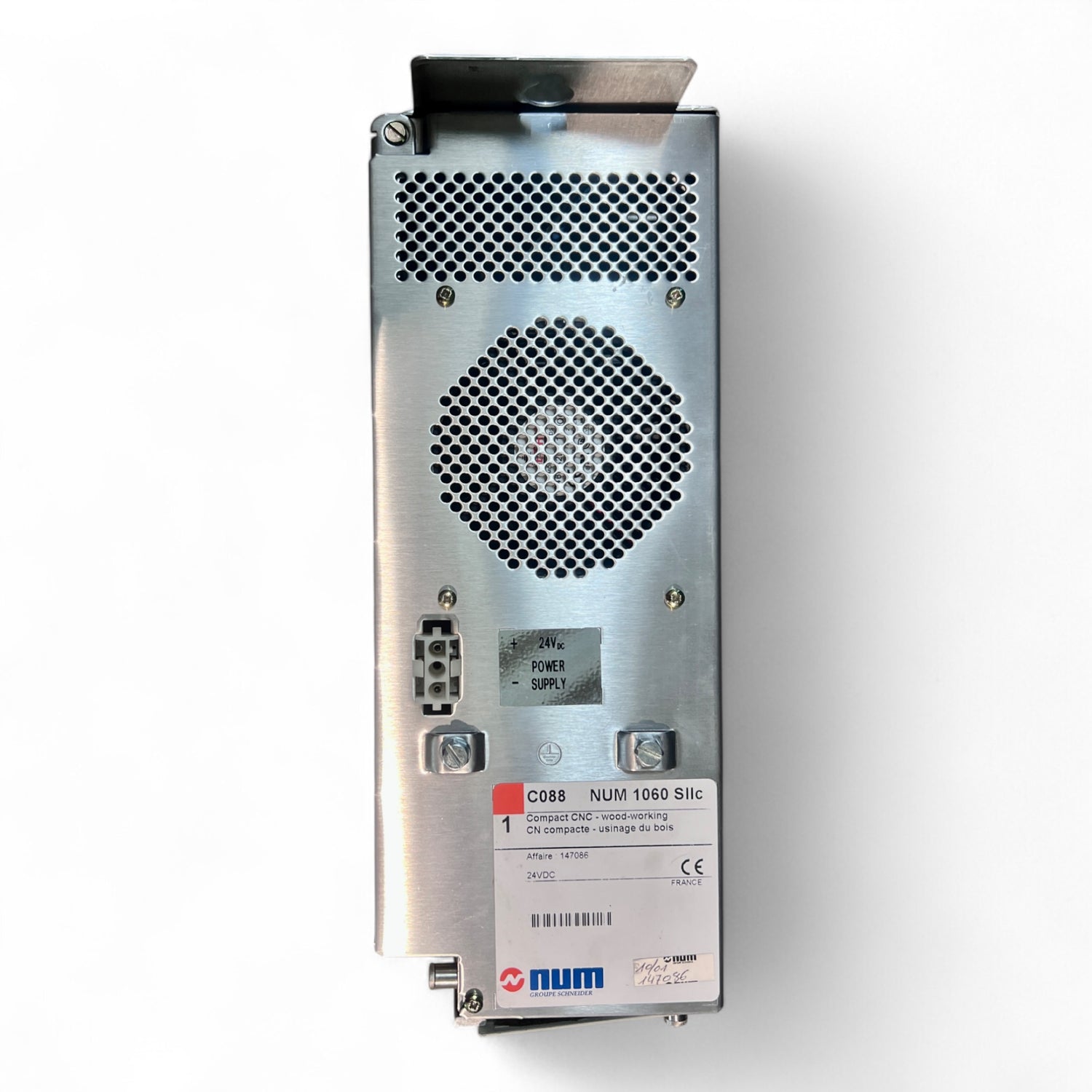

Die Stromversorgung erfolgt über ein separates Netzteilmodul (NUM Netzteil für 24 VDC), wie auf der Rückseite mit dem Aufdruck „+24VDC Power Supply“ erkennbar ist.

Zustand:

Das Gerät befindet sich in einem gebrauchten, technisch einwandfreien Zustand und wurde vor der Demontage geprüft. Das Modul stammt aus einer laufenden Maschine und weist lediglich geringe optische Lagerspuren auf. Die Originalverpackung ist nicht mehr vorhanden.

Technische Daten:

 Artikelnummer:    C088

 Bezeichnung:    NUM 1060 SIlc

 Versorgungsspannung: 24 VDC

 Verwendungszweck:  CNC Holzverarbeitung (MODAX1 / Affaire 147086)

 Herkunft:      Frankreich

 Versandgewicht:   ca. 6,0 kg
