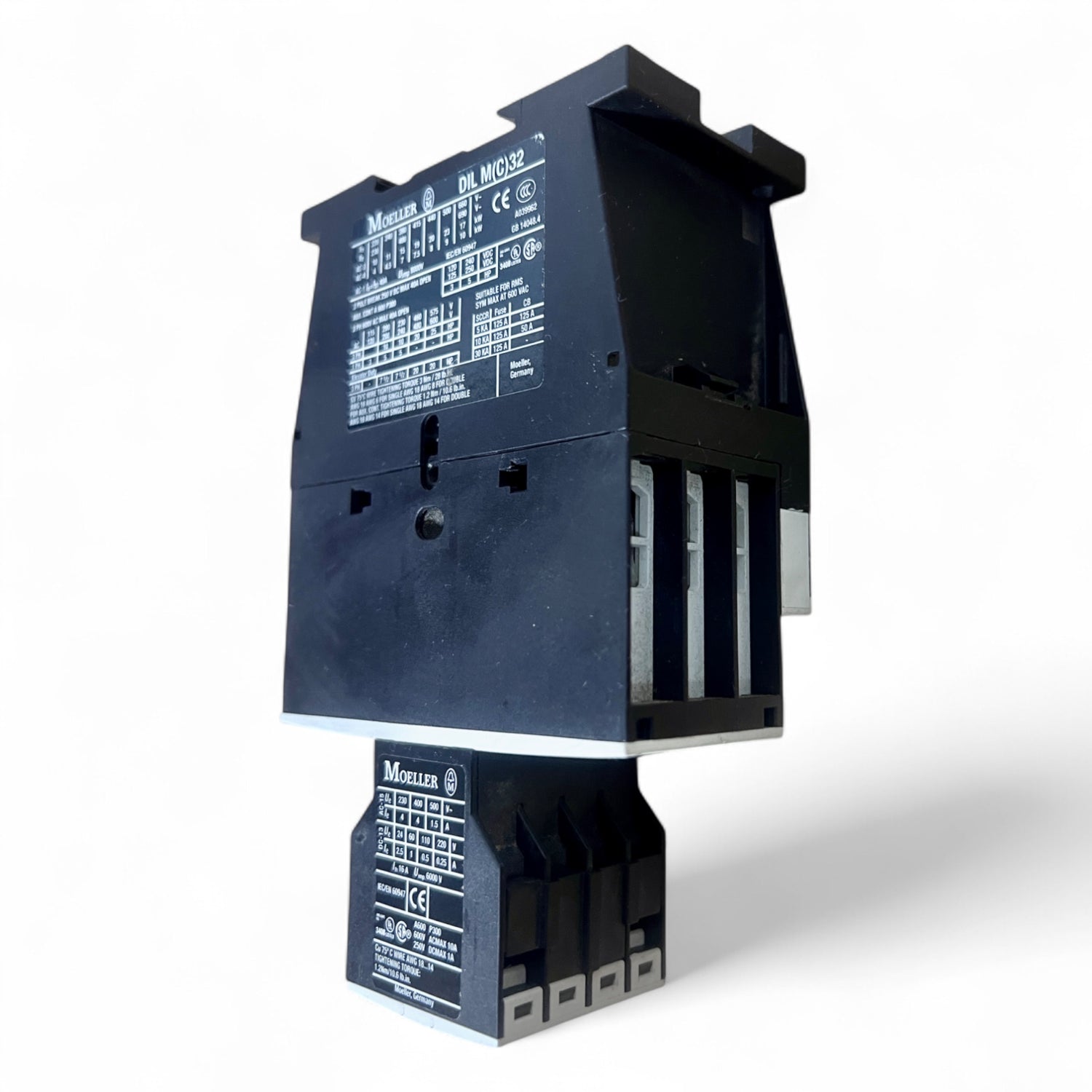

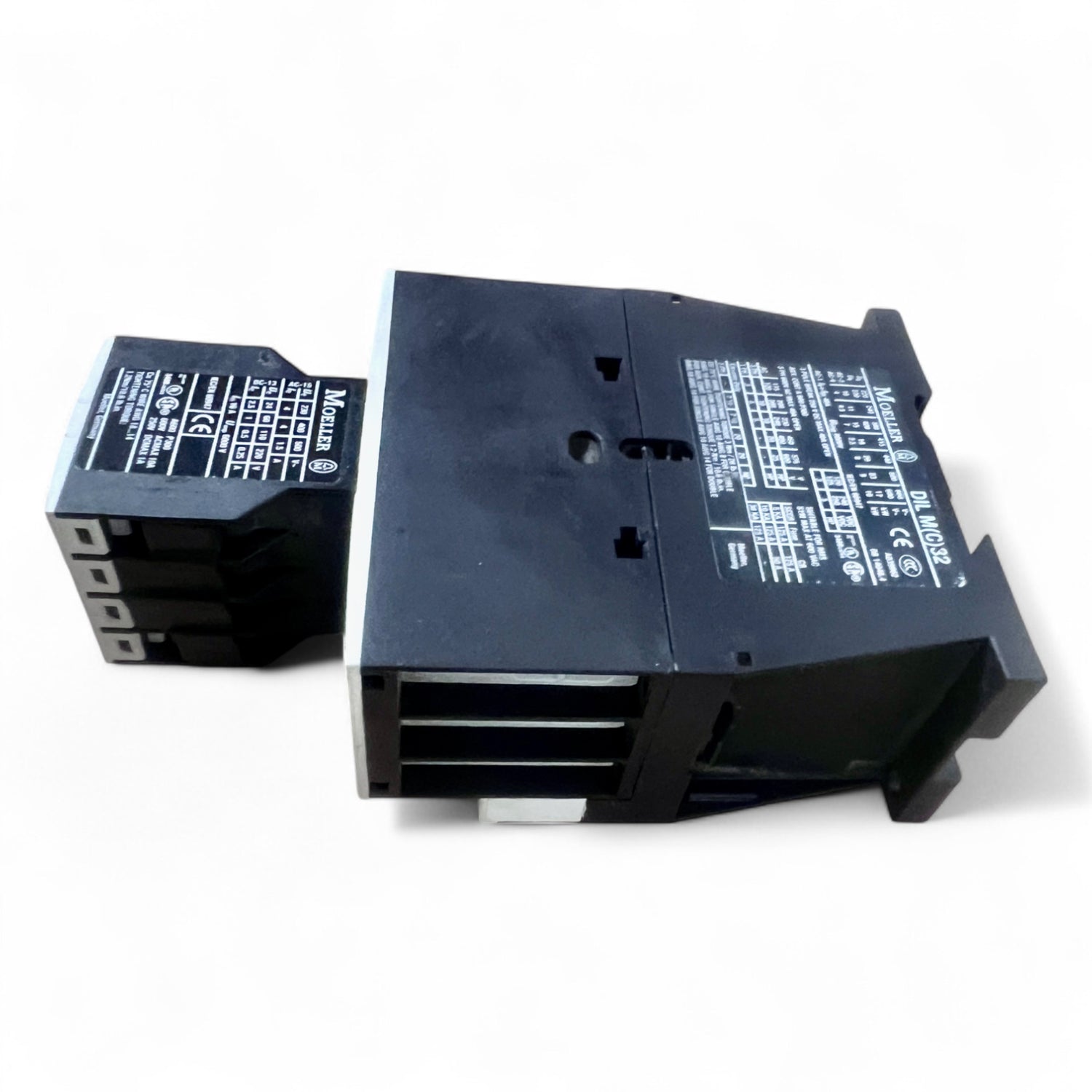

Klöckner Moeller DIL M(C)32 Schütz + Hilfskontaktblock – 3-polig, 40 A AC-1 / 32 A AC-3 – z. B . Homag

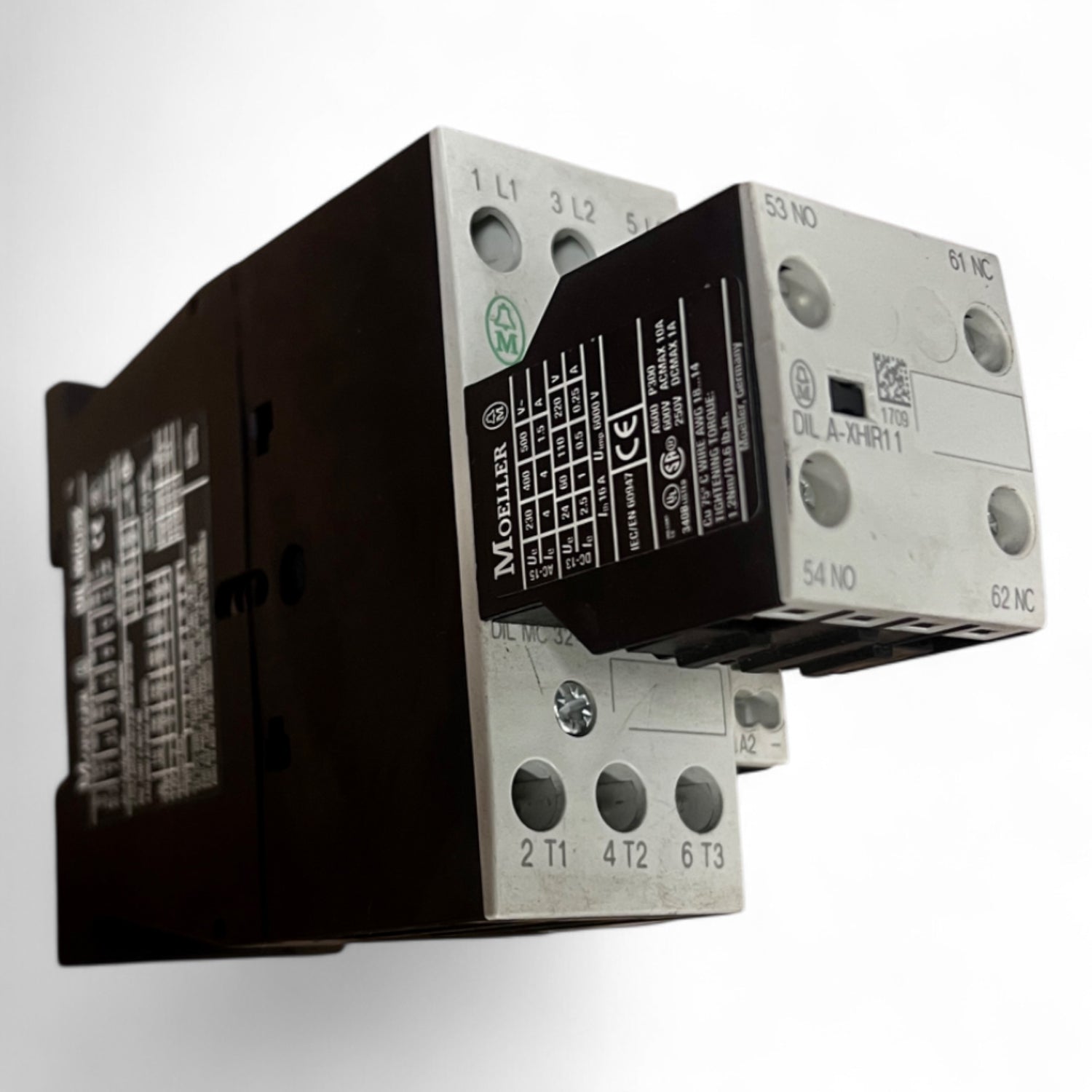

Das leistungsstarke Moeller DIL M(C)32 (auch als DILM32‑10 bei Eaton gelistet) ist ein robustes, dreipoliges Leistungsschütz, das sich ideal für industrielle Anwendungen eignet. Zusätzlich verfügt es über einen aufgesteckten Hilfskontaktblock mit 2 Schließern (NO) und 2 Öffnern (NC)—ideal zur Erweiterung der Steuerlogik.

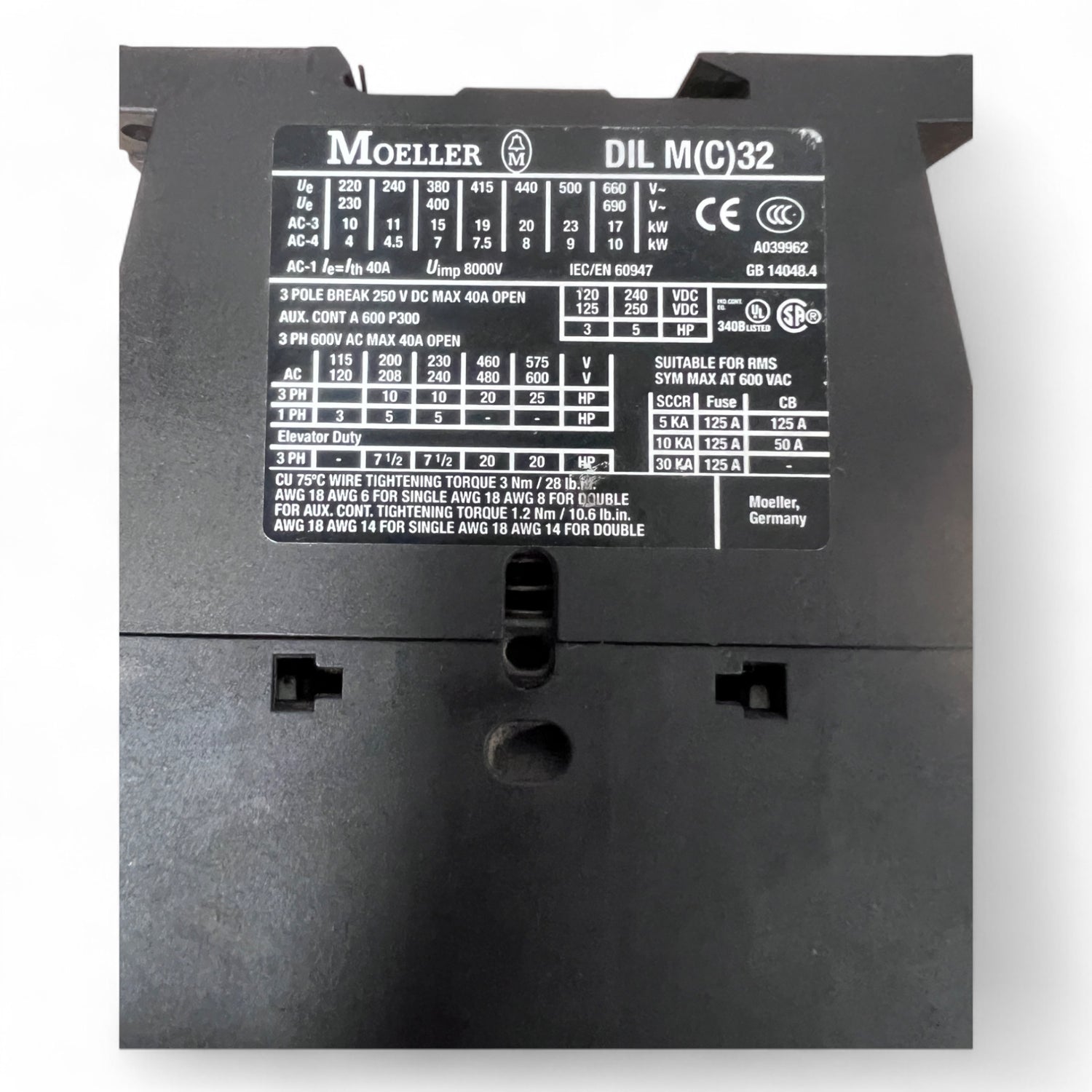

Offizielle Spezifikationen (laut Eaton-Datenblatt)

• Typ: DILM32‑10 / DIL M(C)32

• Bauform: 3‑polig, IEC-konform

• Leistungsaufnahme (AC‑1): Ie typ. 40 A (400 V)

• Leistungsaufnahme (AC‑3): Ie typ. 32 A bei 220–400 V; 18 A bei 690 V

• Motorleistung (AC‑3): bis 19 kW bei 400–415 V

• Thermischer Dauerstrom (Ith): 40 A (offen) bei 60 °C Umgebung

• Betriebsspannung: bis 690 V AC

• Anschluss: Schraubklemmen, Hutschienenmontage möglich

• Mechanische Lebensdauer: ca. 10 Mio. Schaltungen

• Gewicht: 0,428 kg

• Zertifizierungen: CE, IEC/EN 60947, UL, CSA, VDE

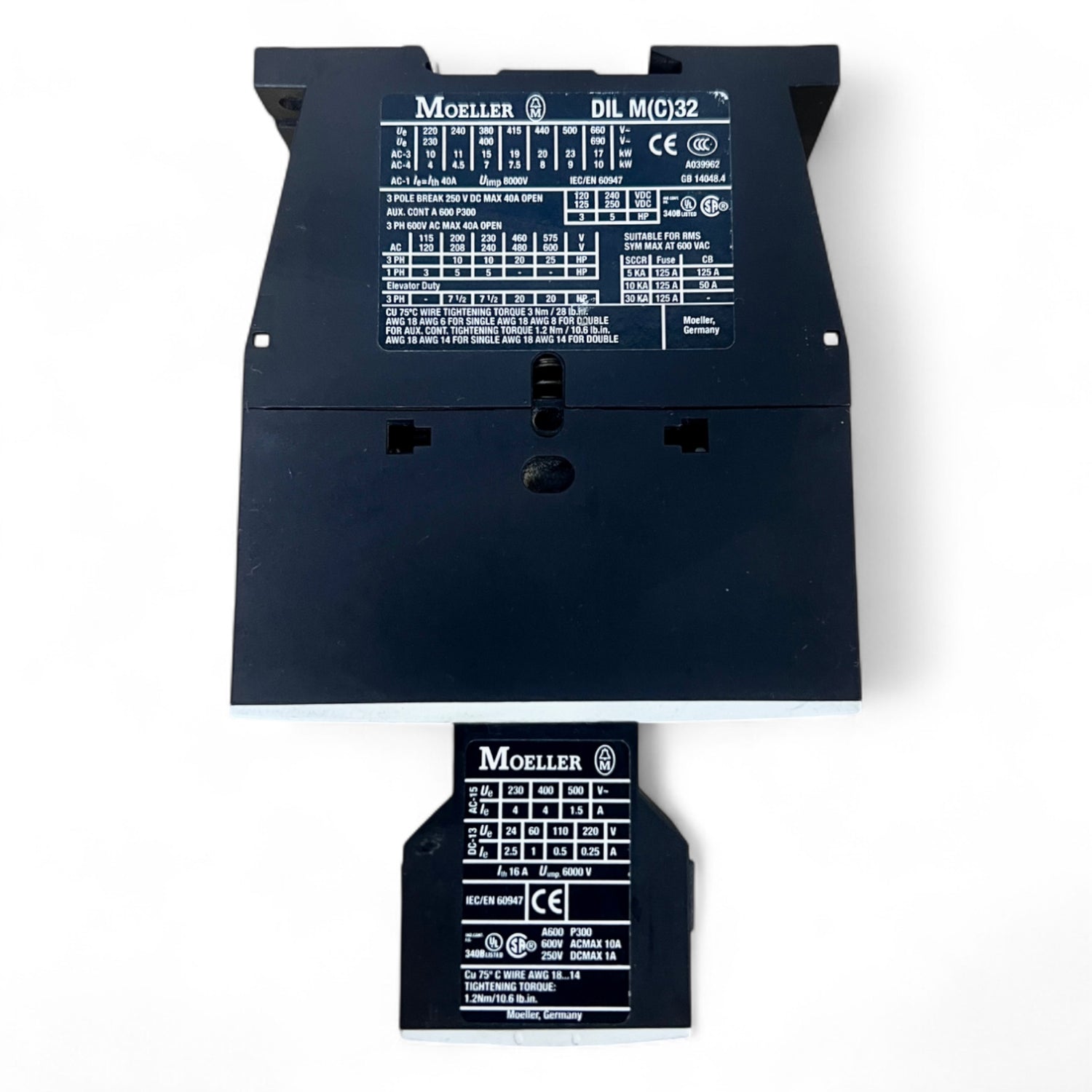

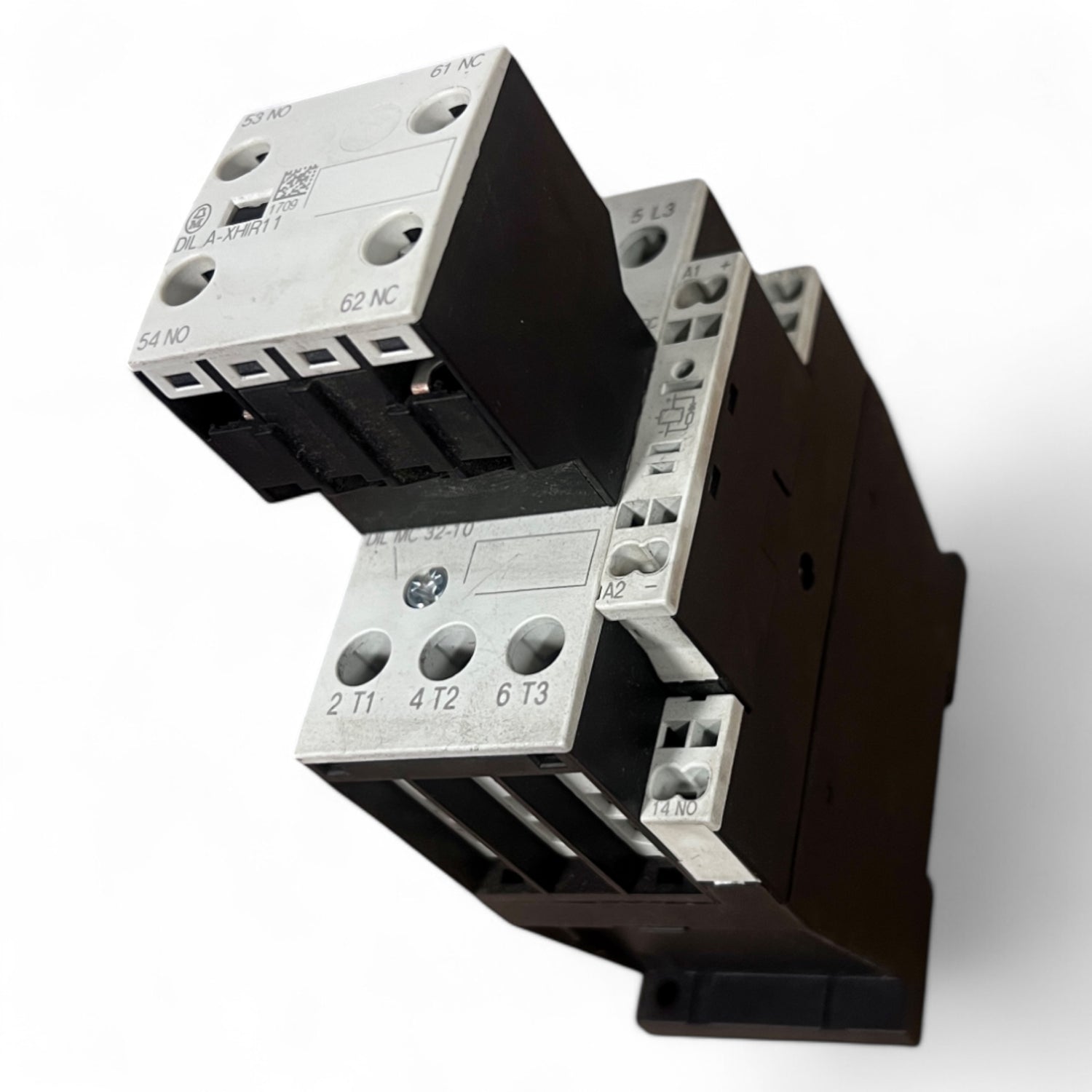

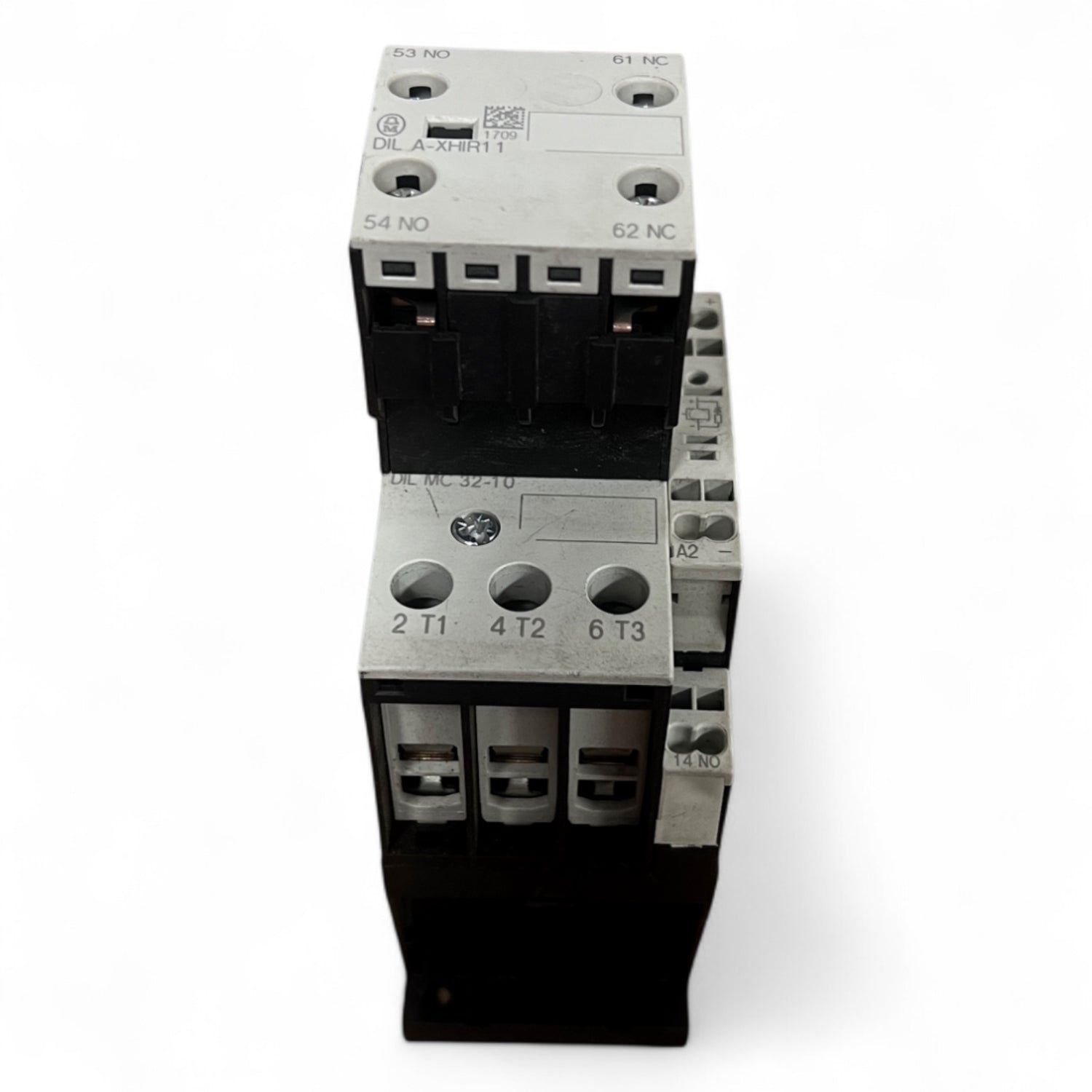

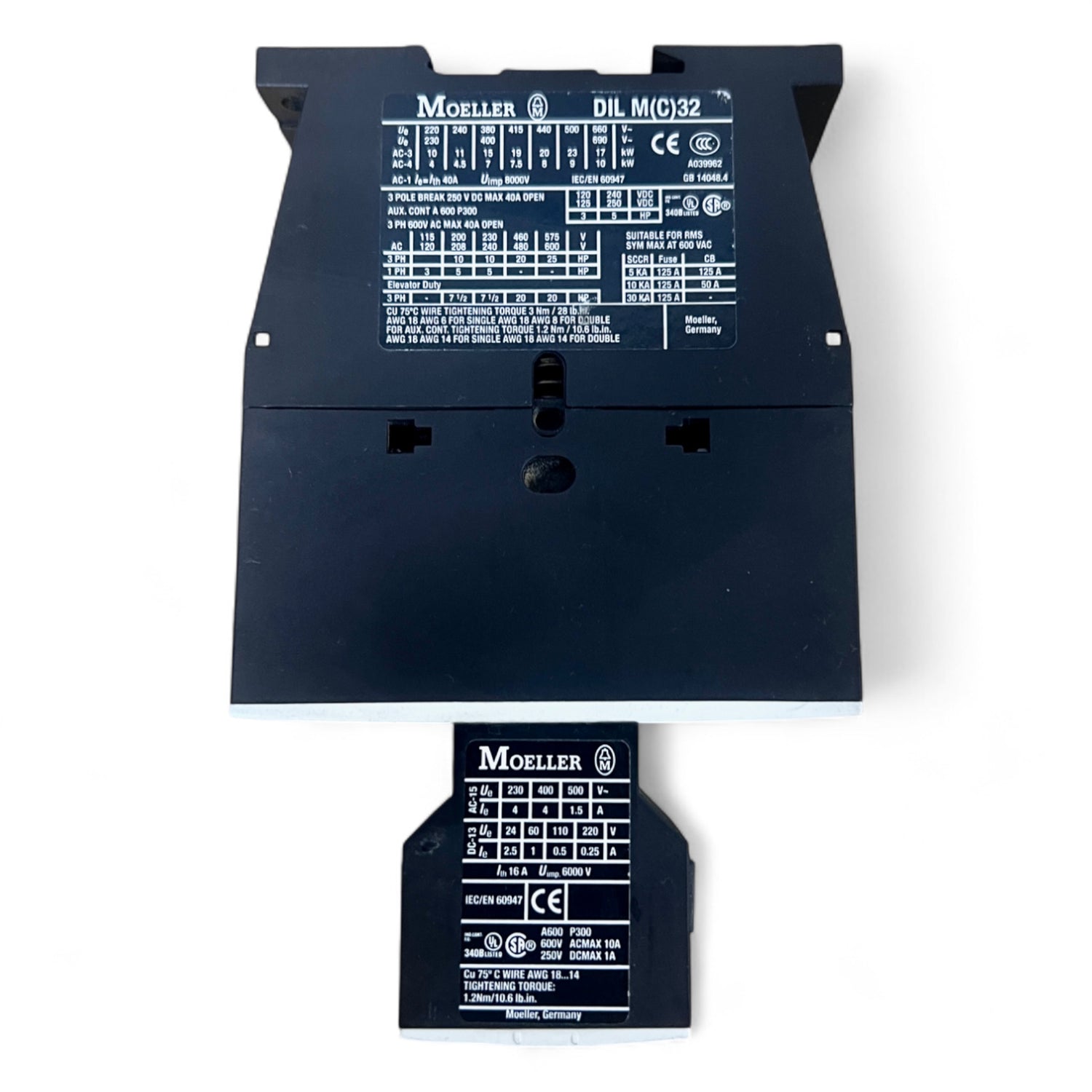

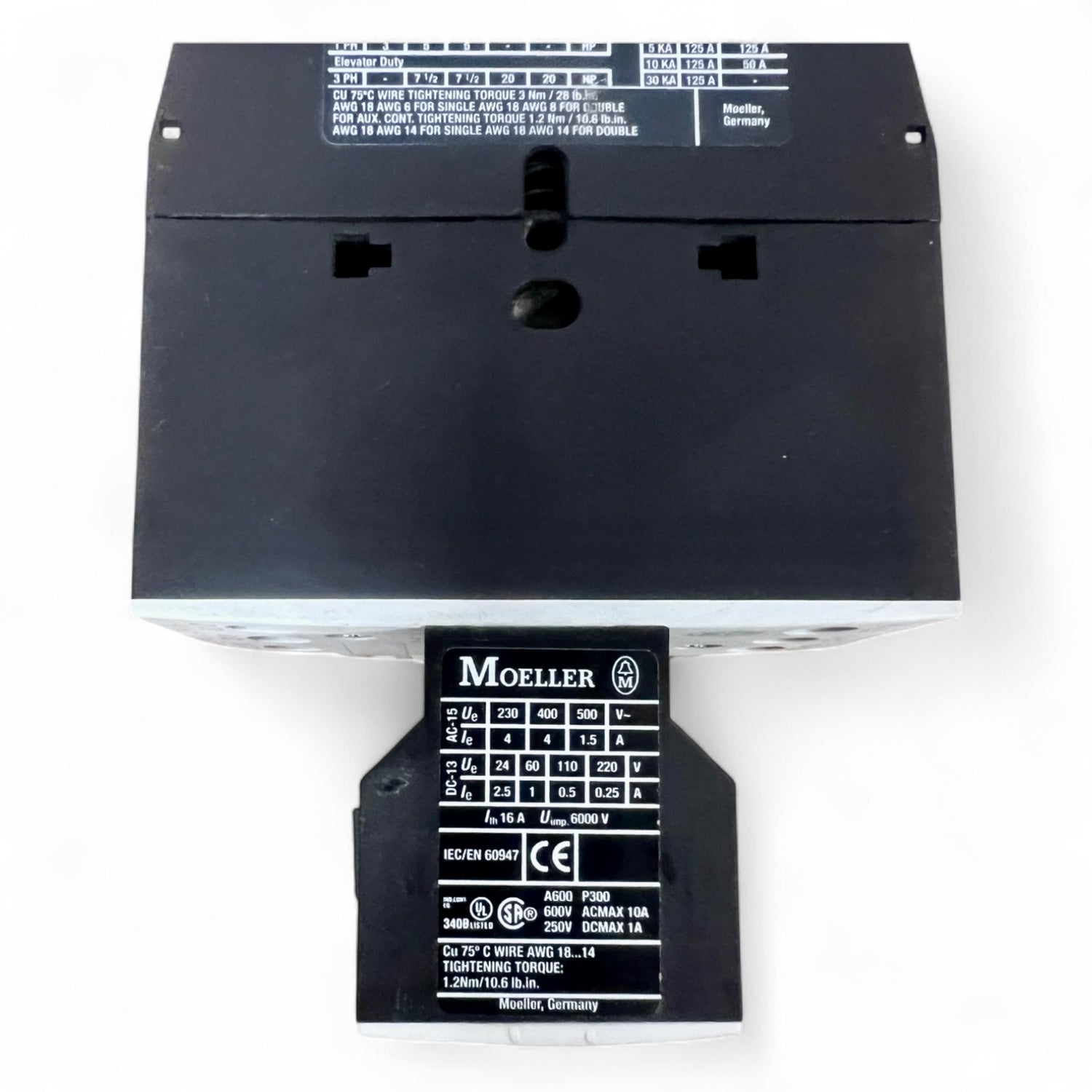

Hilfskontaktblock (Original, Bild basiert)

• 4 Zusatzkontakte (2× NO, 2× NC)

• Thermische Dauerstrombelastbarkeit: 16 A

• Geeignet für Steuerkreise (AC‑15): 4 A bei 230–415 V

Highlights

• Industriequalität von Eaton/Moeller – langlebig & zuverlässig

• 400 V / AC-3: 32 A, bis 19 kW Motorleistung – starke Performance

• Lange Lebensdauer (~10 Mio. mechanische Zyklen)

• Modulares Zubehör: zusätzlicher Hilfskontaktblock (4-polig) zur Steuerlogik-Erweiterung

• Kompakte Abmessungen & leicht (0,428 kg) – platzsparend & einfach zu integrieren

• Umfangreiche Schutz- & Zertifizierungsstandards – IEC/EN, UL, CSA
