Das Mayser SG-EFS 134 ZK2/1 L20ms ist ein zweikanaliges Sicherheitsschaltgerät zur Auswertung von druckempfindlichen Schutzeinrichtungen – etwa Schaltmatten, Sicherheitsleisten und Sicherheitsstoßleisten – mit einem 1,2 kΩ Überwachungswiderstand. Es verfügt über eine EEC-Baumusterprüfbescheinigung nach EN 954 Kategorie 3 und ist für erhöhte Sicherheitsanforderungen mit zwangsgeführten Kontakten ausgelegt.

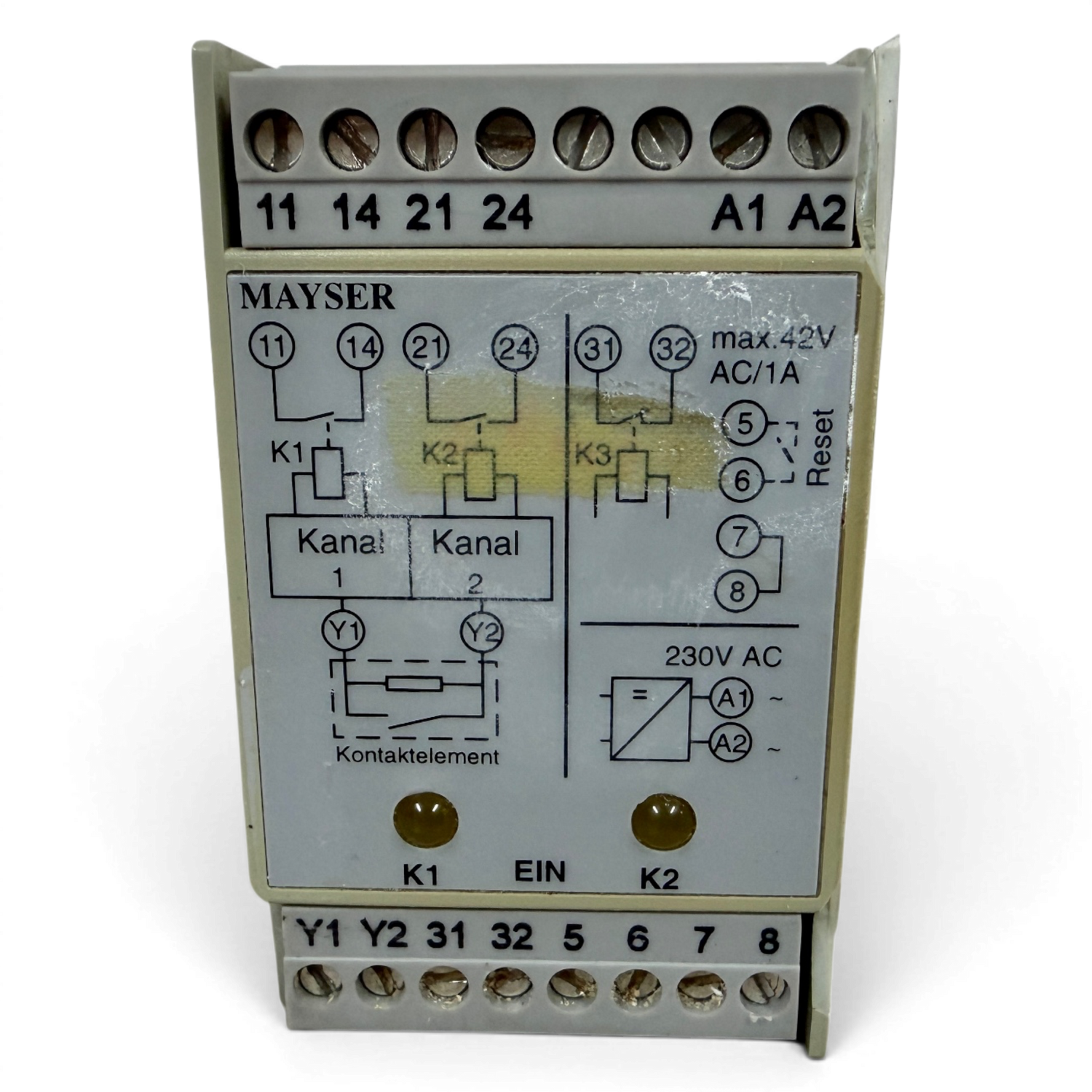

Die einfehlersichere Elektronik arbeitet redundant über zwei Kanäle: Jeder Kanal steuert ein zwangsgeführtes Relais an, das sich nach jedem Schaltzyklus per Kontaktrückführung selbst testet. Solange der Signalgeber nicht betätigt ist, sind beide Ausgangsrelais angezogen und die gelben LEDs leuchten. Wird ein Signalgeber betätigt oder die Zuleitung unterbrochen, fallen die Relais K1 und K2 ab und die LEDs erlöschen. Ein internes Zeitglied (Namenszusatz „L20ms“) verhindert dabei 20 ms lang Fehlauslösungen durch herabfallendes Material – unabhängig davon liegt die tatsächliche Ansprechzeit des Geräts laut Typenschild und Betriebsanleitung bei unter 10 ms. Das Gerät ist wahlweise mit automatischem Reset (Brücke an Klemme 7/8) oder mit manuellem Reset über einen externen Reset-Taster erhältlich.

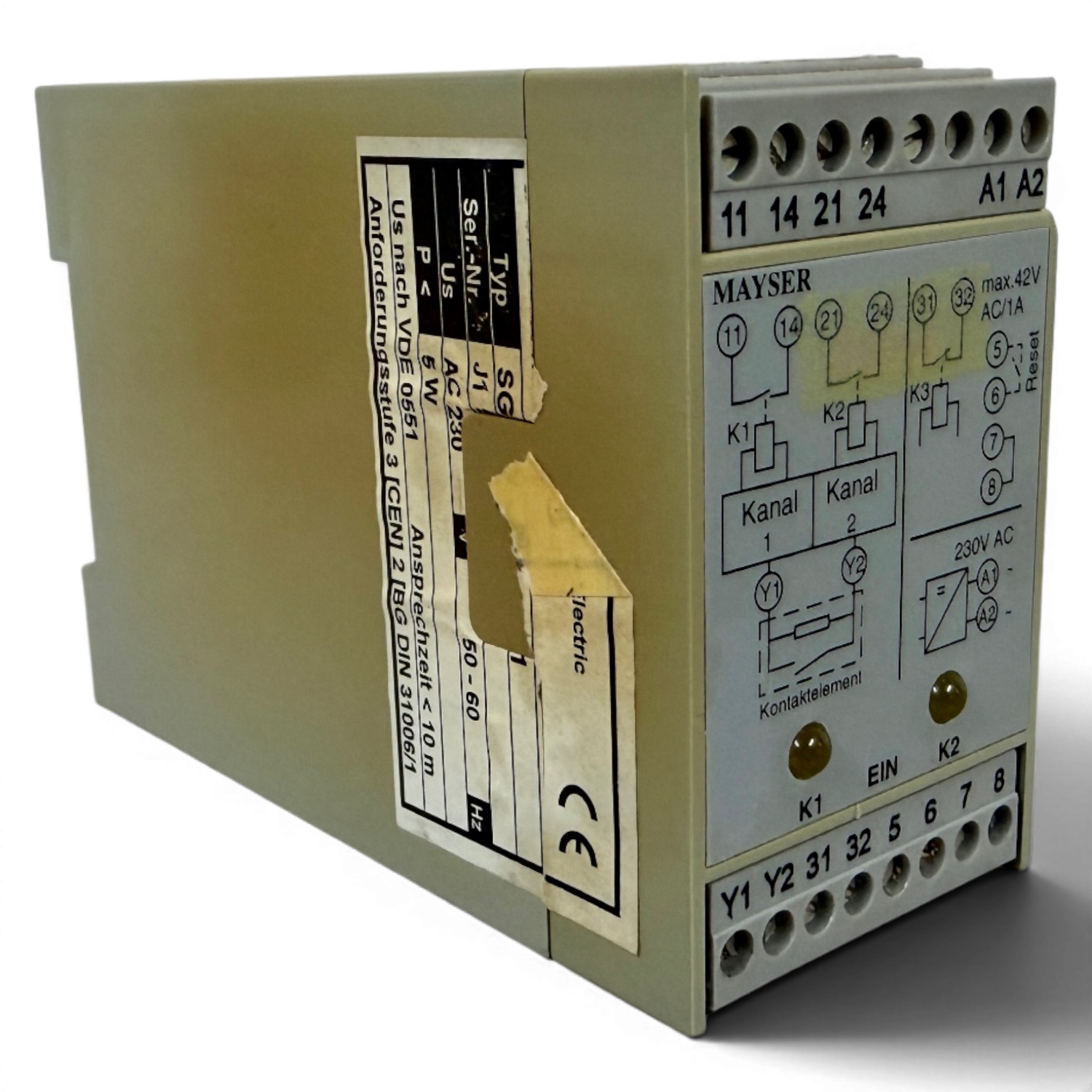

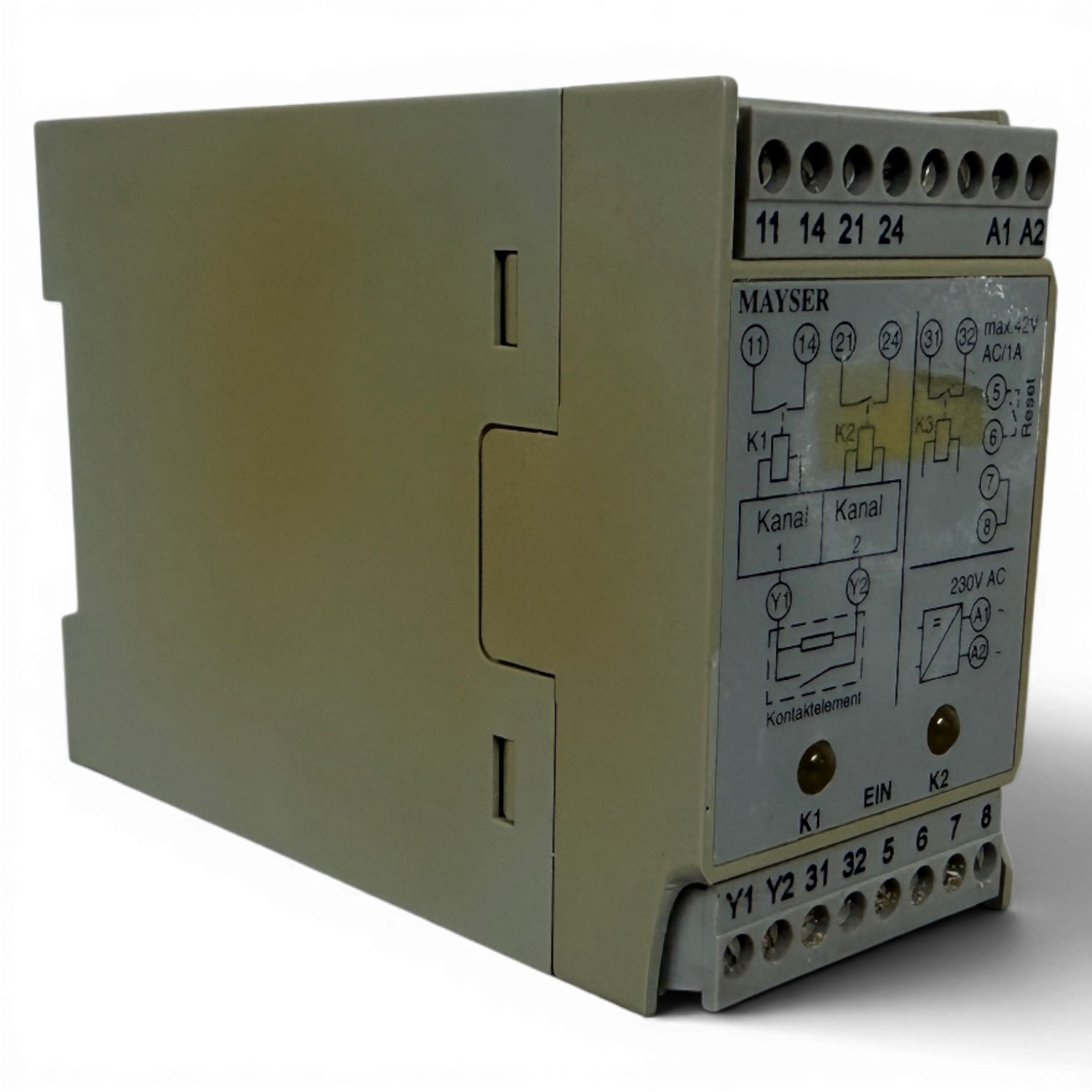

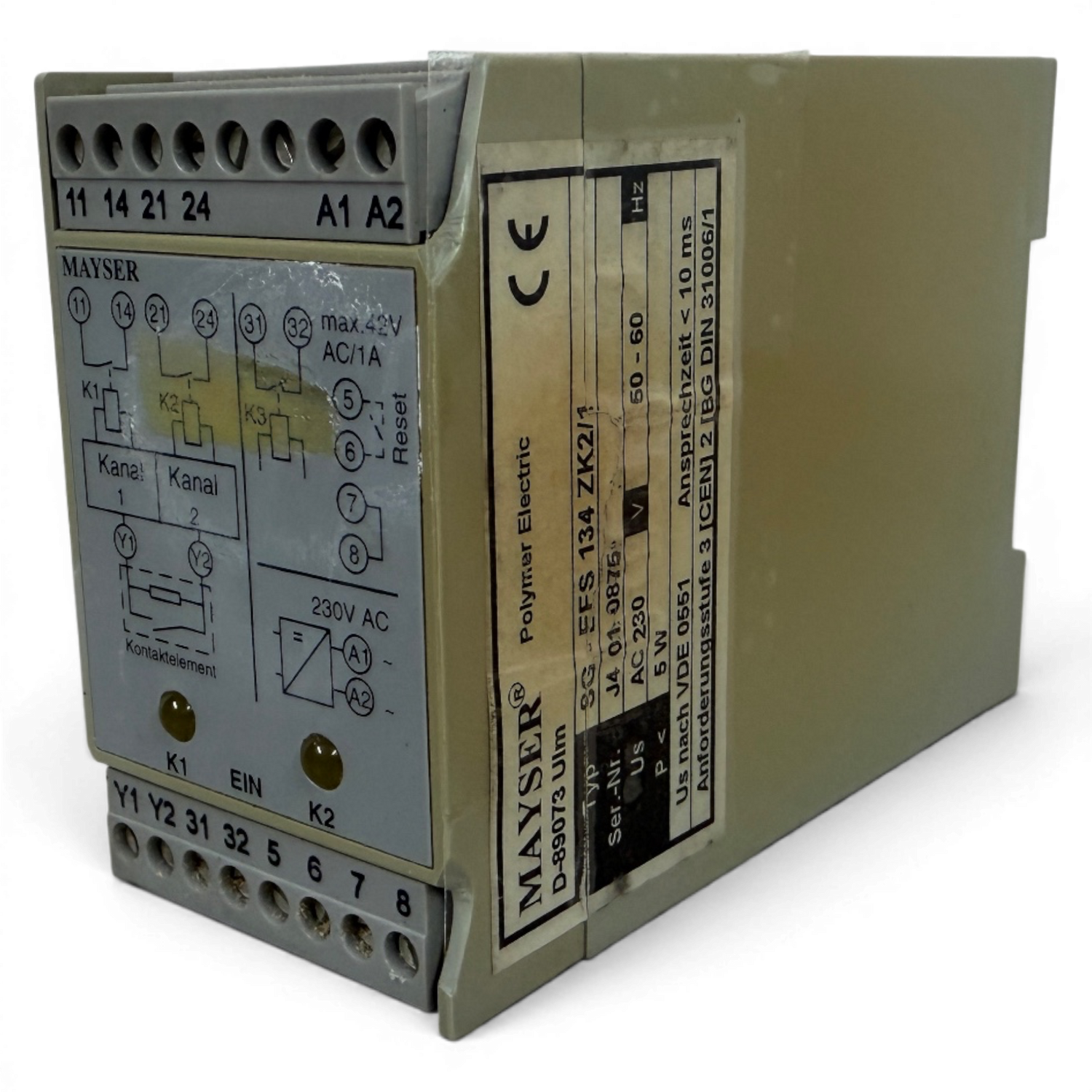

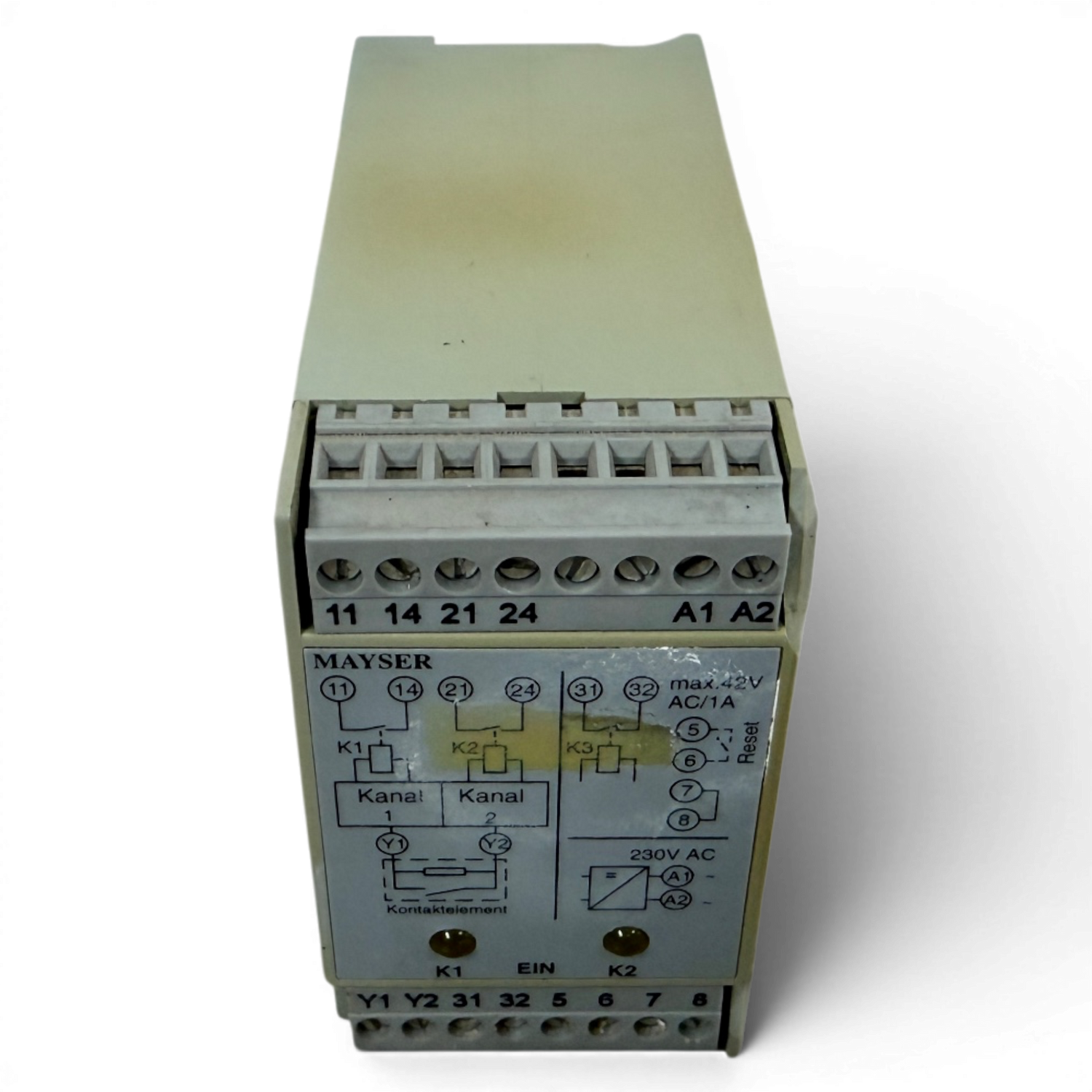

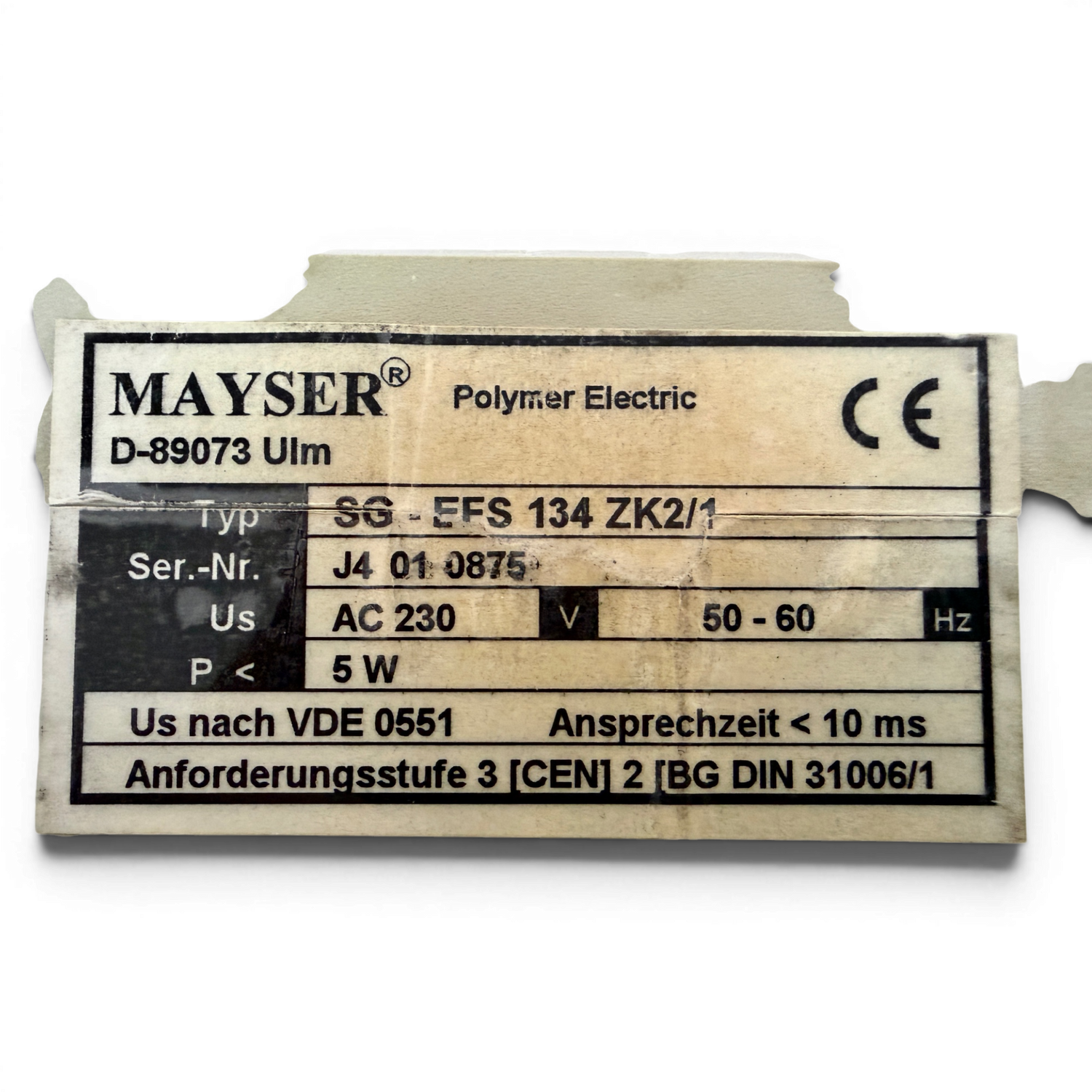

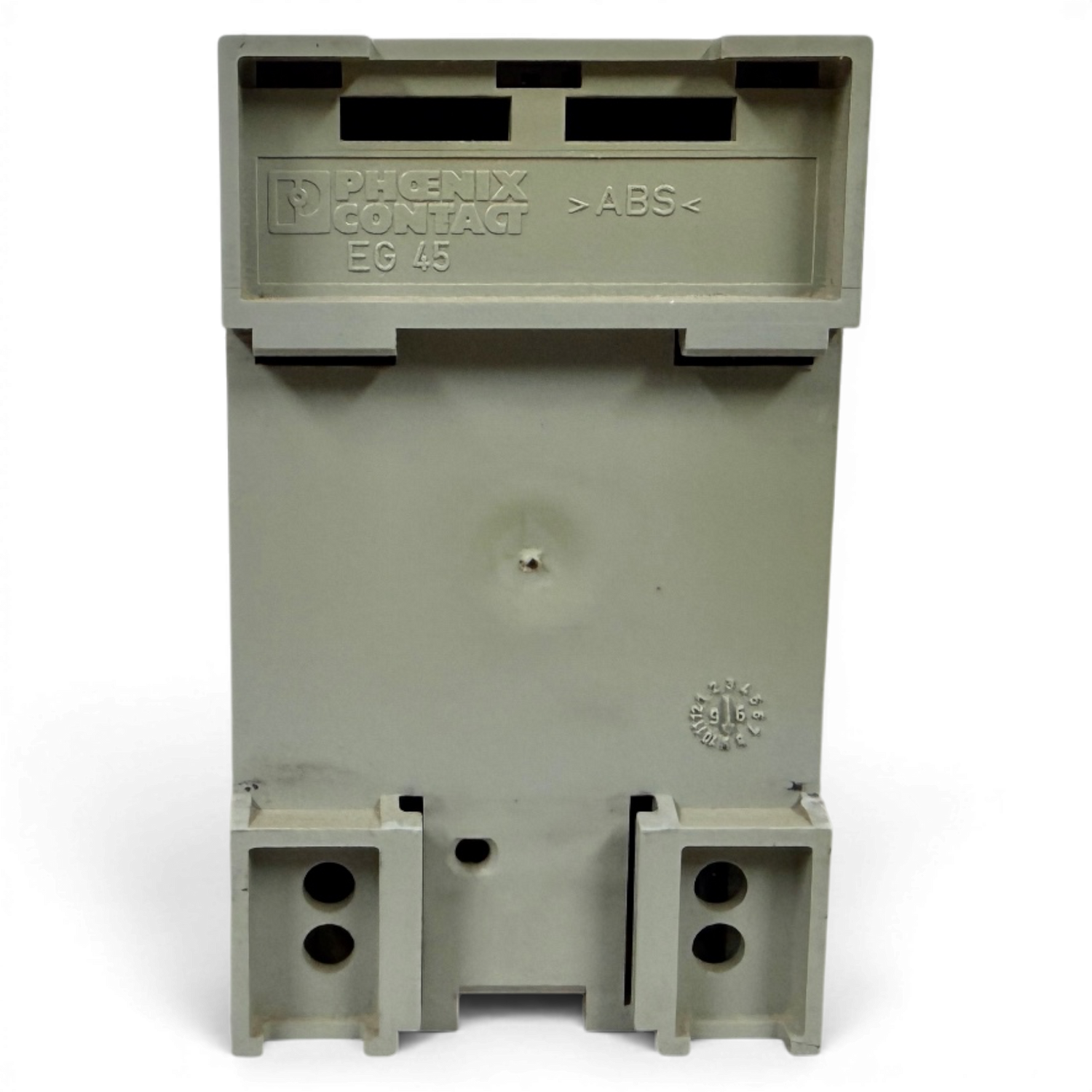

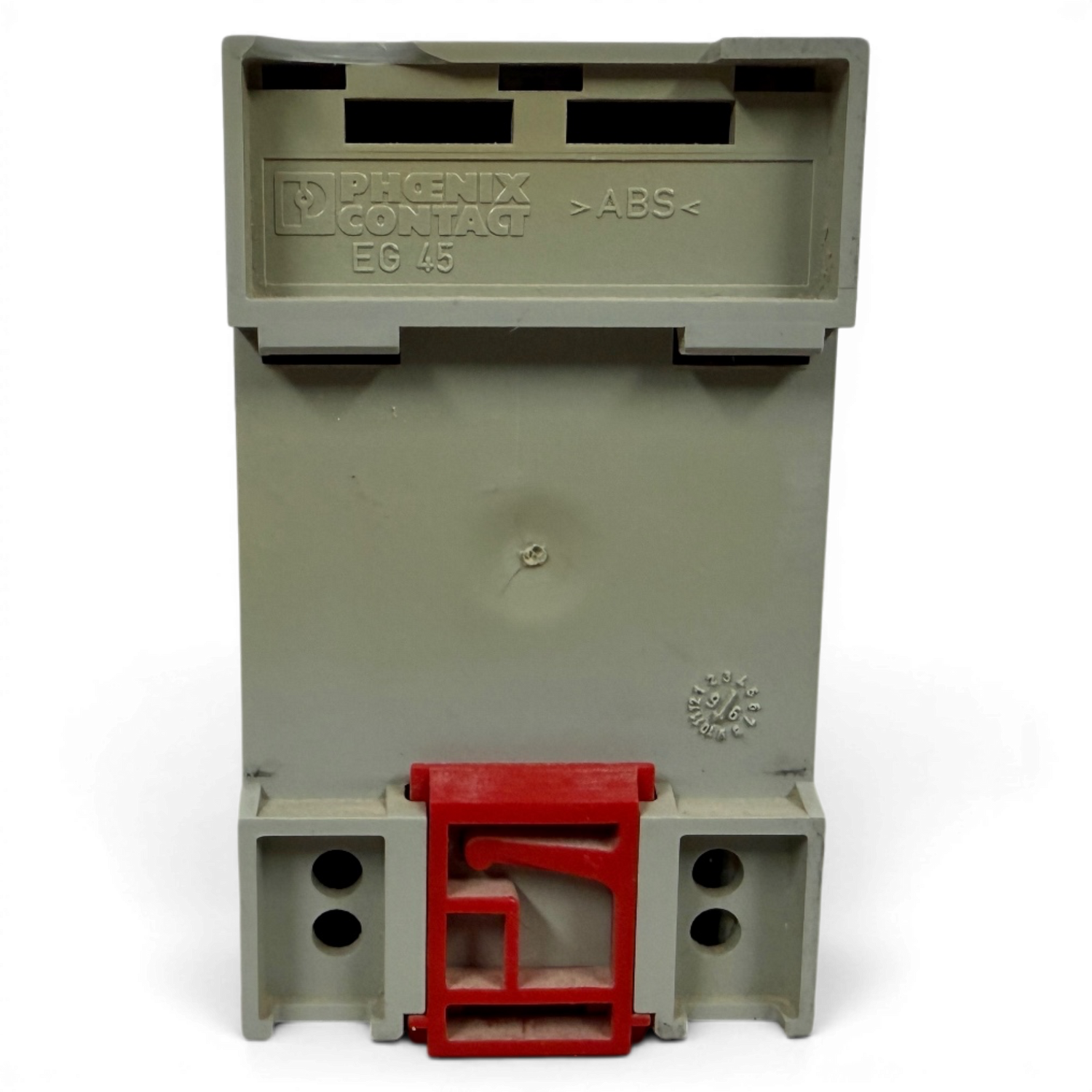

Hinweis: Gebrauchtes Gerät aus einer Industrieanlage, ausgebaut und funktionsgeprüft. Das Typenschild ist leicht vergilbt/fleckig, das Gehäuse weist Klebstoffreste vom vormaligen Einbauort auf (siehe Fotos). Elektronik und Schaltfunktion sind intakt. Ohne Originalverpackung und ohne Bedienungsanleitung. Bei einem Gerät fehlt die rote Klemme zu Befestigung im Schaltschrank.. Wir behalten uns vor ein Gerät nach unserer Wahl zu liefern, sofern nicht ausdrücklich von Ihnen ein bestimmtes Gerät gewünscht.

Was bedeutet die Modellbezeichnung „L20ms“?
Sie bezeichnet ein internes Zeitglied, das Fehlauslösungen durch kurzzeitig herabfallendes Material 20 ms lang unterdrückt. Das ist nicht mit der Ansprechzeit des Geräts zu verwechseln.

Wie schnell reagiert das Sicherheitsschaltgerät im Auslösefall?
Die Ansprechzeit (Reaktionszeit) beträgt laut Typenschild und Betriebsanleitung unter 10 ms.

Für welche Signalgeber ist das Gerät geeignet?
Für druckempfindliche Schutzeinrichtungen mit 1,2 kΩ Überwachungswiderstand, z. B. Schaltmatten, Sicherheitsleisten und Sicherheitsstoßleisten.

Was ist der Unterschied zwischen automatischem und manuellem Reset?
Bei automatischem Reset (Brücke an Klemme 7/8 gesetzt) wird das Gerät wieder aktiv, sobald der Signalgeber nicht mehr betätigt ist. Beim manuellen Reset (Brücke entfernt) muss das Gerät nach einer Auslösung über einen externen Reset-Taster an Klemme 5/6 wieder aktiviert werden.
