Krauss Maffei Prozessor Karte CC 11/4 B 6047/00 113237.005

Artikelnummer: E868484.00.003

Weitere Kennzeichnung: 4024700.113237.005

Hersteller: Bachmann electronic GmbH

Bezeichnung laut Aufdruck: CC 117/4

Platinenbeschriftung: „Bachmann E868484.00.003“, CE-Kennzeichnung, Platinenversion R1.2

Beschreibung:

Industrielle Steuerkarte aus dem Hause Bachmann electronic, geeignet für den Einsatz in Automatisierungs- und Maschinensteuerungen. Die Karte ist modular aufgebaut und über zwei große Mehrpol-Steckverbinder an die zentrale Steuerungseinheit anschließbar. Sie besitzt diverse EPROMs und IC-Bausteine für Ablauf- und Parametersteuerung.

Technische Details (aus Sichtung):

• Typ: CC 117/4

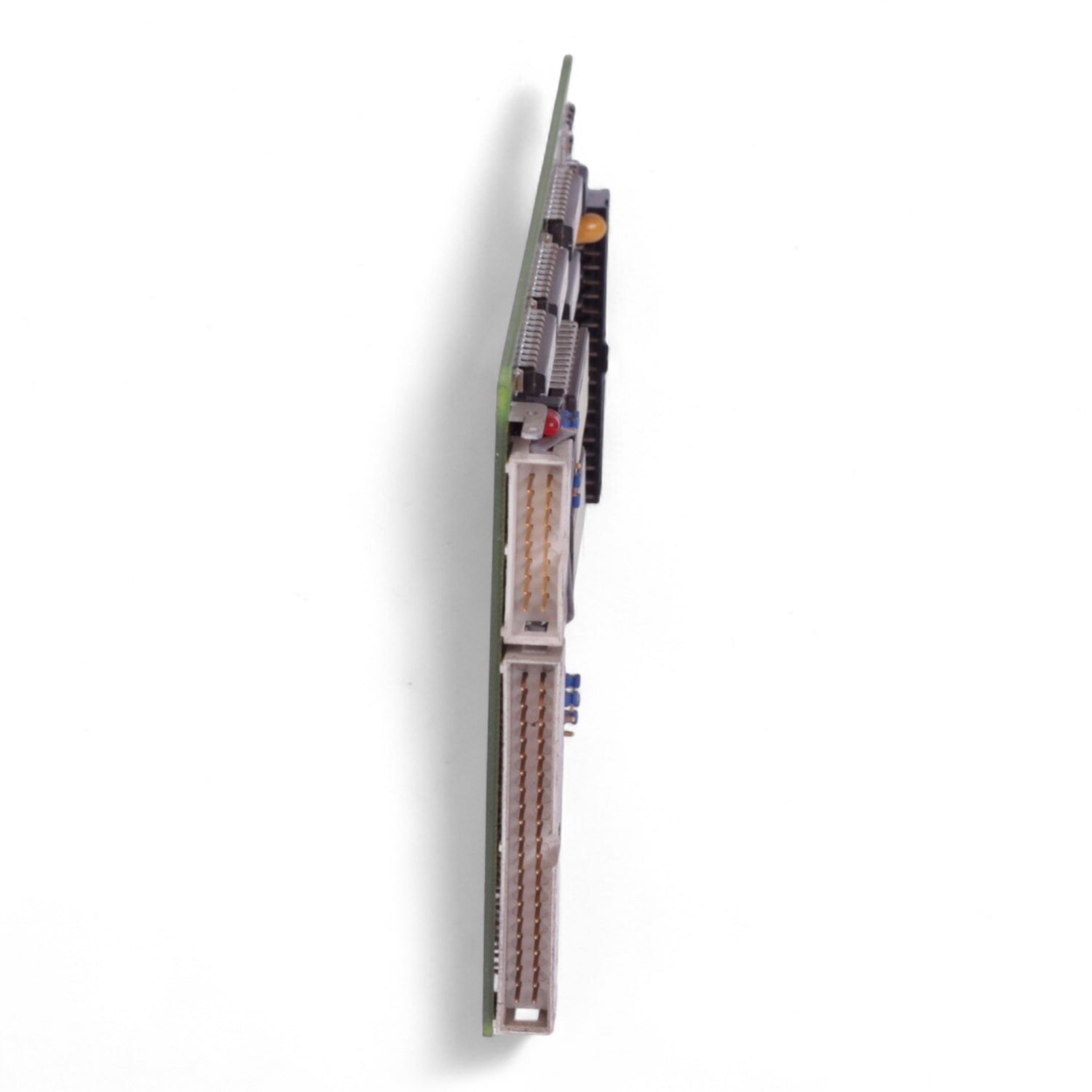

• Steckverbinder:



  • 2x große Signalstecker (möglicherweise DIN41612-kompatibel)

  • 1x schwarze Steckerleiste an Längsseite (Kodierung “ST1”)

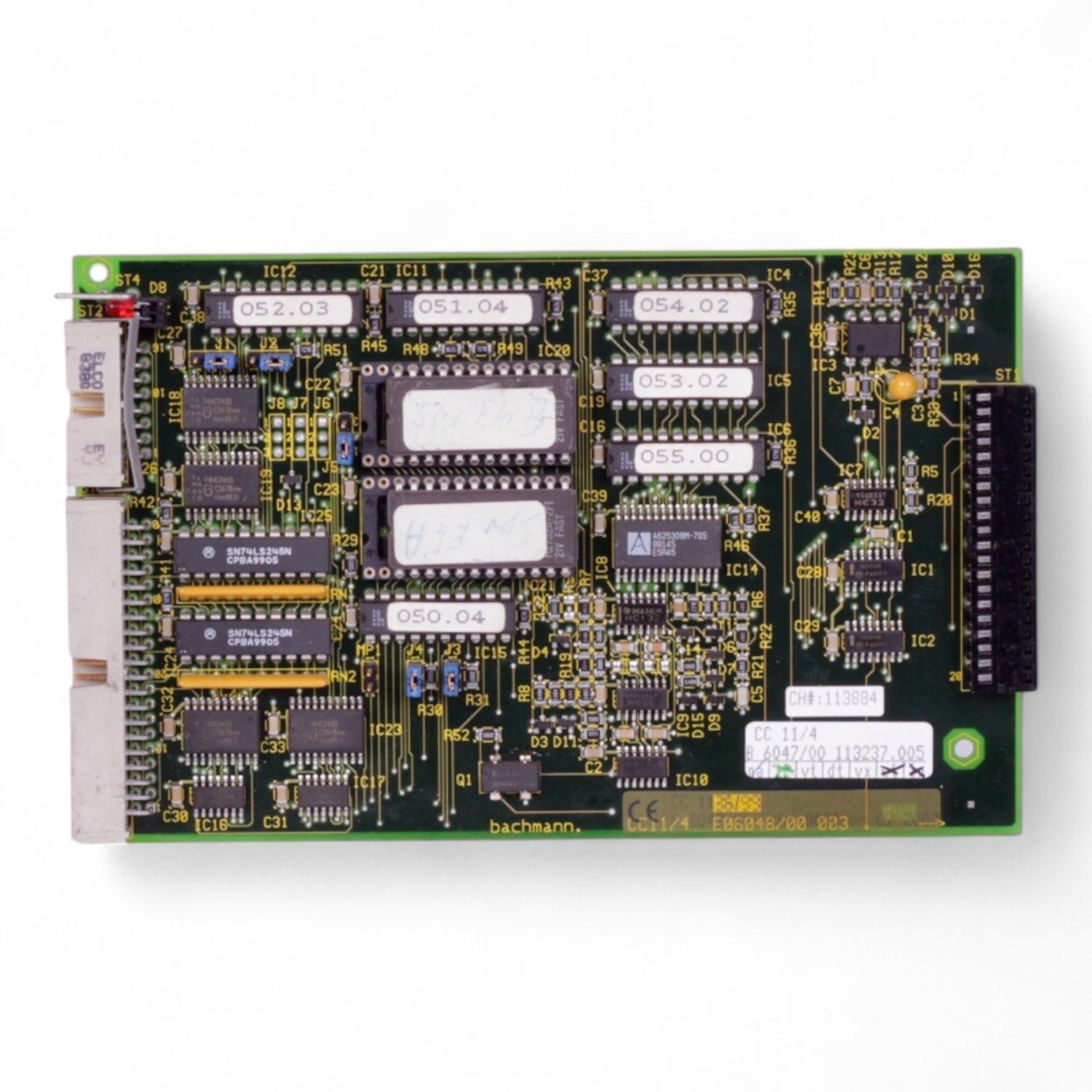

• Bestückung u. a. mit:



  • EPROMs mit Aufklebern:



    • 051.04

    • 052.03

    • 053.02

    • 054.02

    • 055.00

    • 050.04 (beschriftet per Hand)



  • Diverse TTL-ICs: z. B. SN74LS244, 74LS374, 74LS32N

  • Analog Devices-Baustein (AD7524JN)



• Weitere sichtbare Markierungen:



  • IC18 mit Etikett: TMF-113834

  • Beschriftungen der IC-Sockel und Leiterbahnen deutlich sichtbar

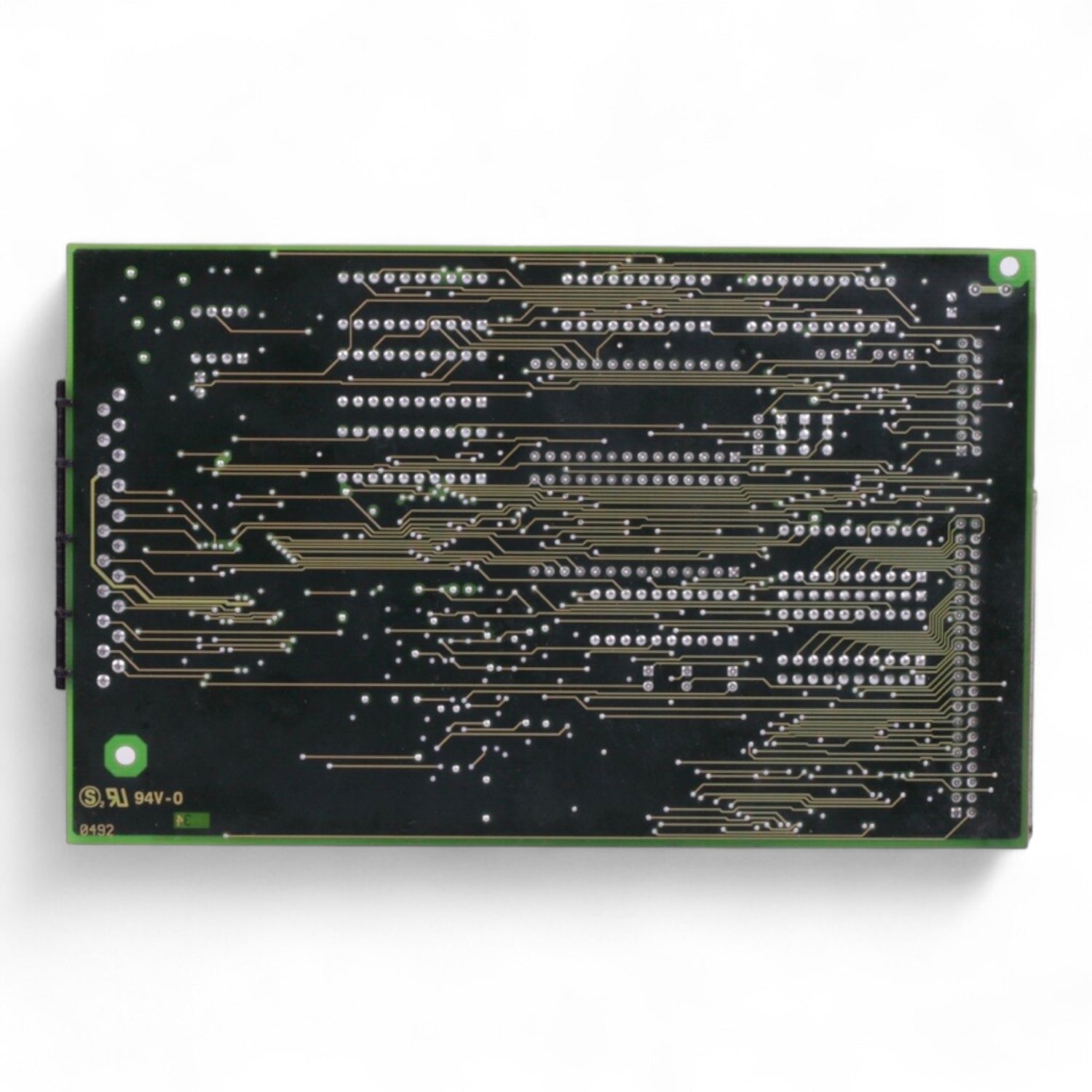

  • Bestückungsseite: grün, Rückseite: Lötseite mit schwarzem Schutzlack



• CE-konform

• UL-gelistete Platine (94V-0)

• Rückseitig Platinenkennung: R1.2 (unten links)

Lieferumfang:

1x Bachmann CC117/4 Steuerkarte, wie auf den Fotos ersichtlich und beschrieben.

Hinweis:

Die Steuerkarte stammt aus einem laufenden System und wird als gebraucht verkauft. Optisch guter Zustand, keine Garantie auf Funktion.

Warentarifnummer: 85389091

Highlights:

• Bachmann CC117/4 Steuerkarte für industrielle Anwendungen

• Umfangreiche EPROM-Bestückung zur Prozesssteuerung

• Mit CE-Zeichen, geprüfte Industriequalität
