HOMAG KEB Frequenzumrichter COMBIVERT F4 13.F4.C1E-4A01.1/4 für 5,5 kW 400 V 50/60 Hz 4-008-39-0554 V16

HOMAG KEB Frequenzumrichter COMBIVERT F4 13.F4.C1E-4A01.1/4 für 5,5 kW 400 V 50/60 Hz

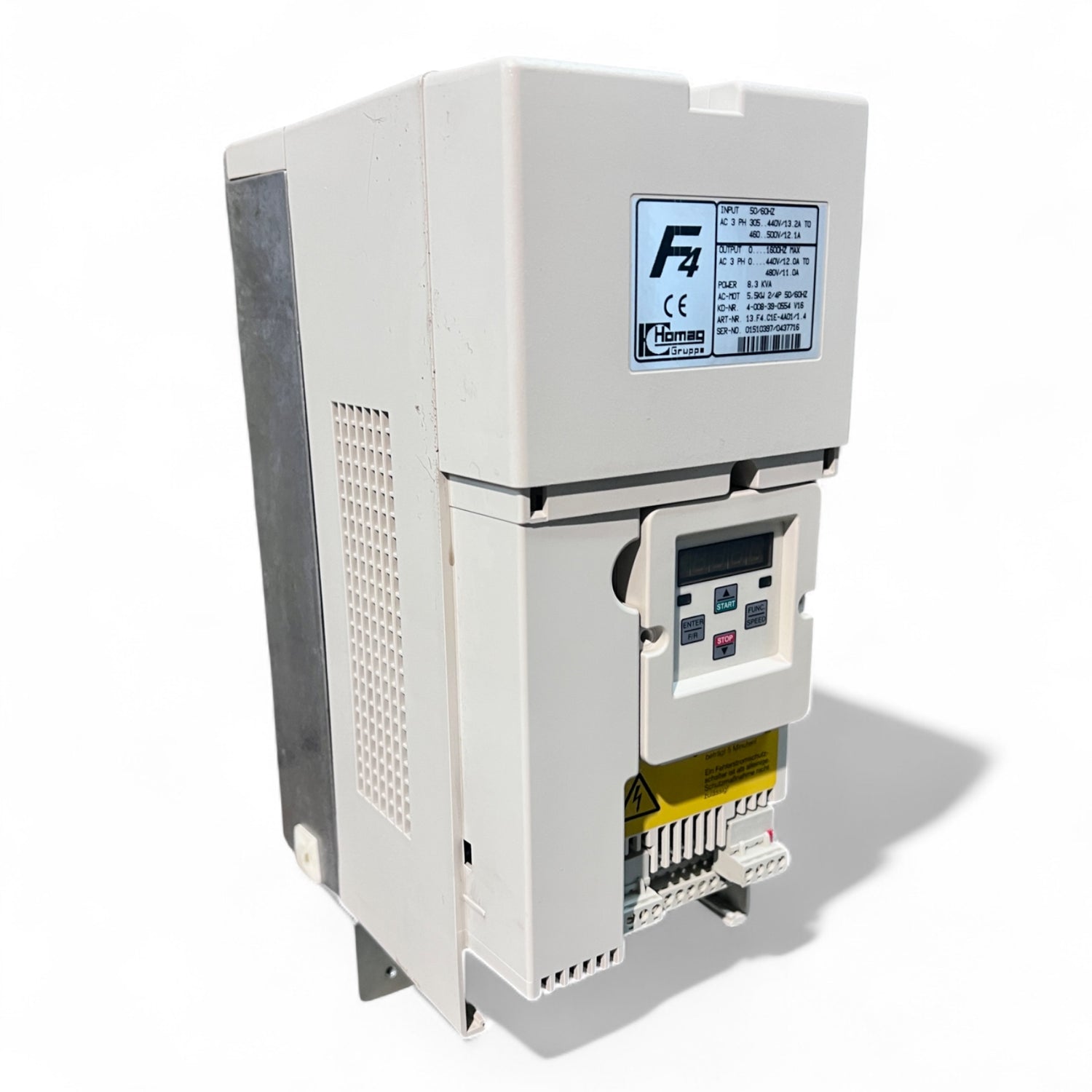

Dieser Frequenzumrichter vom Typ COMBIVERT F4 stammt aus dem Hause KEB Automation und wurde speziell für die HOMAG Gruppe gefertigt. Es handelt sich um das Modell 13.F4.C1E-4A01.1/4, ausgelegt für Motoren mit einer Leistung von 5,5 kW, das typischerweise in CNC-gesteuerten Bearbeitungszentren oder Kantenanleimmaschinen eingesetzt wird.

Das Gerät ermöglicht die präzise Steuerung von Drehstrommotoren mit variabler Frequenz und Spannung. Es unterstützt Eingangsspannungen im Bereich von 305–500 V AC (3-phasig) bei 50/60 Hz und gibt eine Ausgangsfrequenz von 0–1600 Hz bei maximal 480 V AC aus. Die Ausgangsleistung beträgt 8,3 kVA, bei einem Nennstrom von bis zu 12 A.

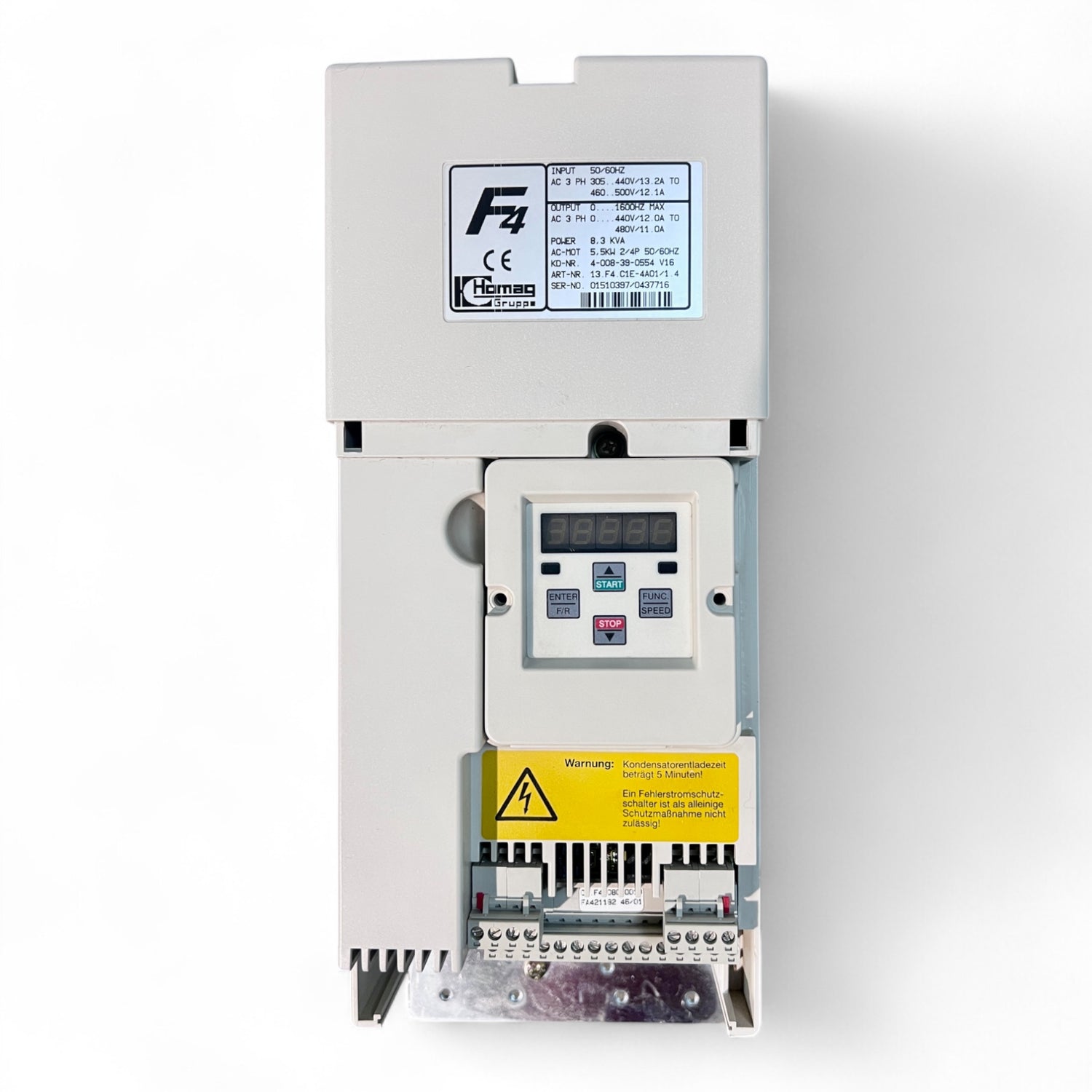

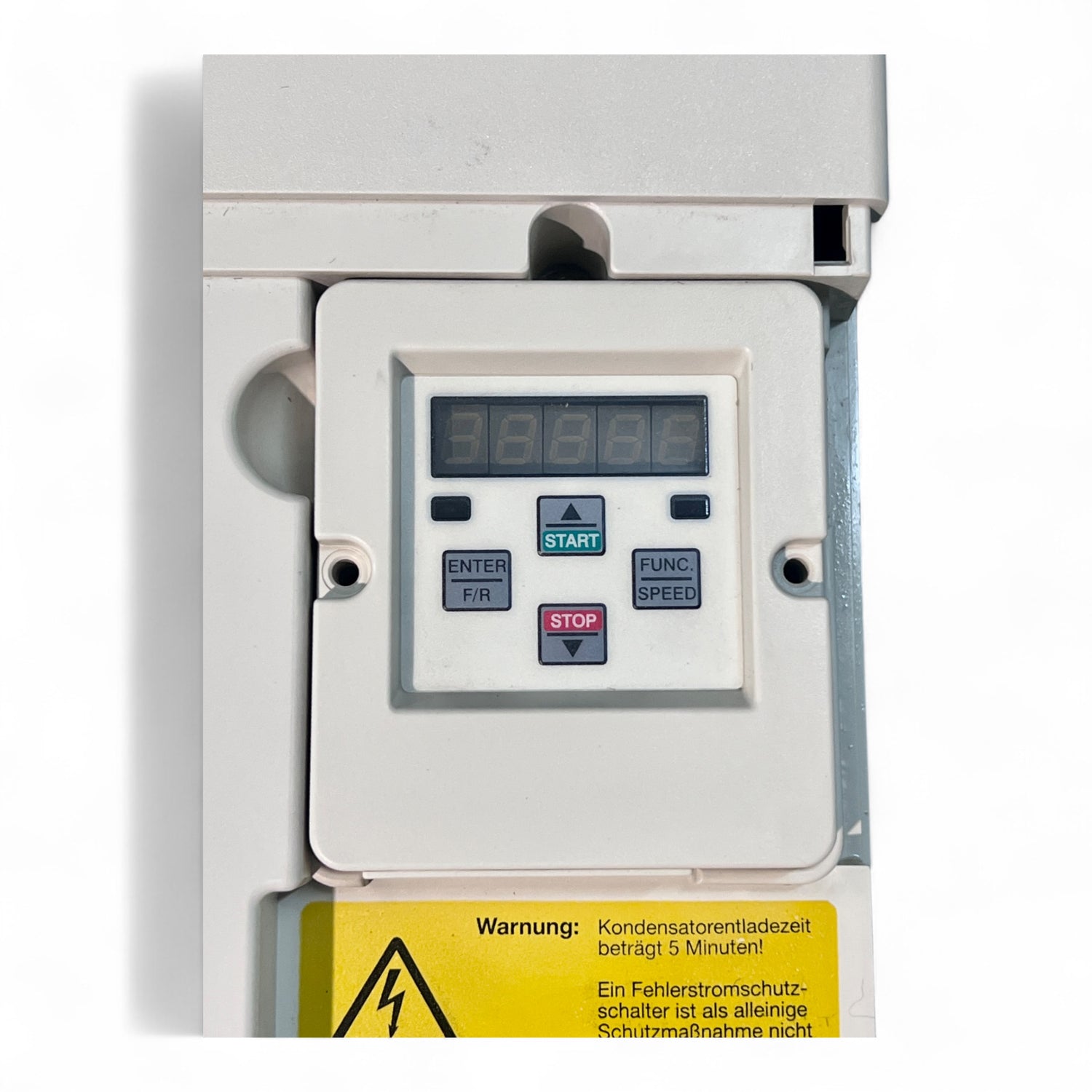

Das Bedienteil mit integriertem LED-Display erlaubt den direkten Zugriff auf Steuerungsfunktionen wie Start, Stopp, Richtungsumkehr (F/R) und Drehzahleinstellung (FUNC SPEED). Zudem ist ein Warnhinweis auf die Kondensatorentladezeit von 5 Minuten angebracht, was auf eine leistungsstarke Zwischenkreiselektronik hinweist.

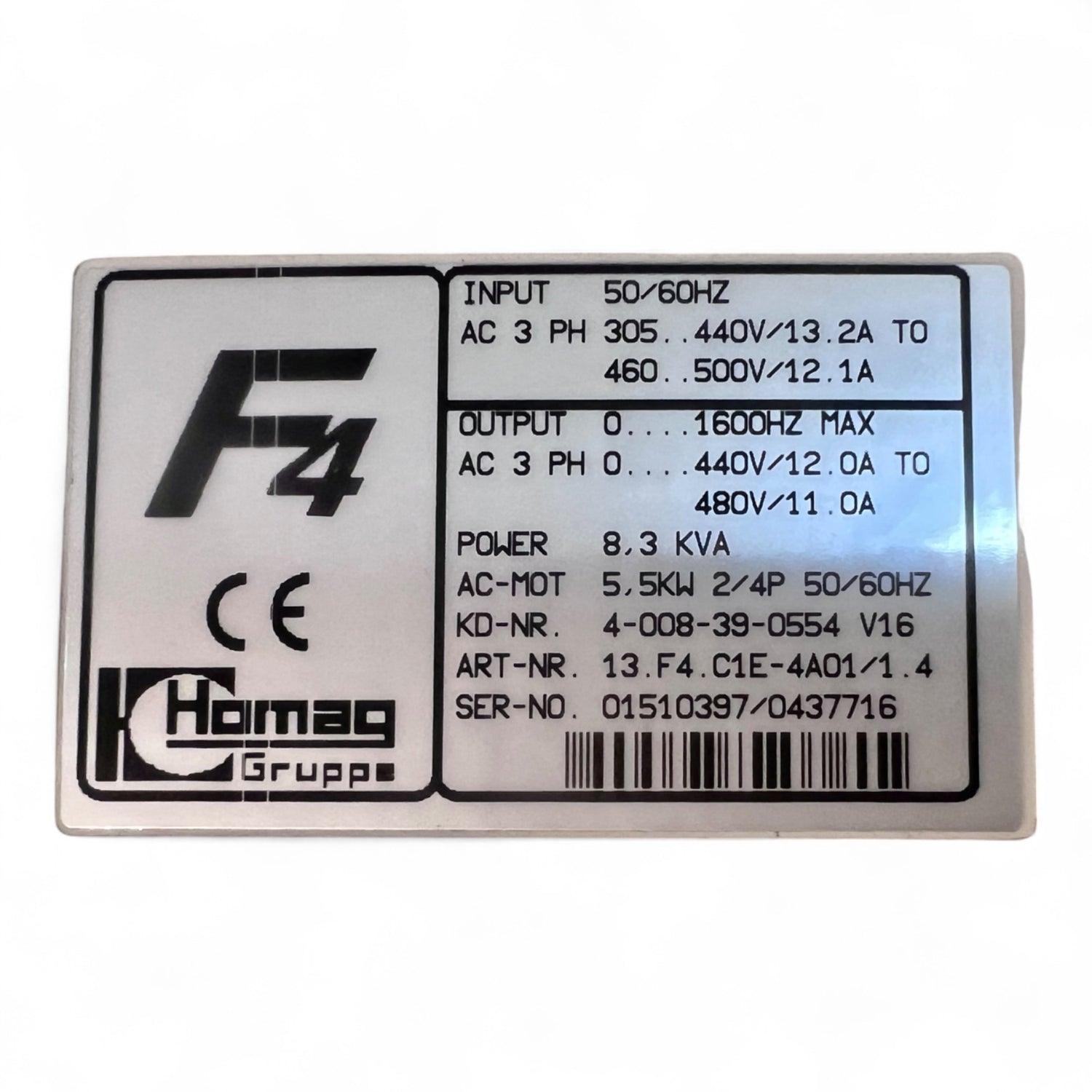

Technische Details (aus Typenschild und Bildern extrahiert):

Eingangsspannung:    305–440 V AC / 460–500 V AC, 50/60 Hz

Eingangsstrom:      13,2 A (bei 440 V) / 12,1 A (bei 500 V)

Ausgangsspannung:    0–440 V / 0–480 V AC

Ausgangsstrom:      12,0 A (bei 440 V) / 11,0 A (bei 480 V)

Ausgangsfrequenz:    0–1600 Hz

Motorleistung:      5,5 kW, 2-polig, 50/60 Hz

Leistung:         8,3 kVA

Artikelnummer:      13.F4.C1E-4A01.1/4

KD-Nr.:          4-008-39-0554 V16

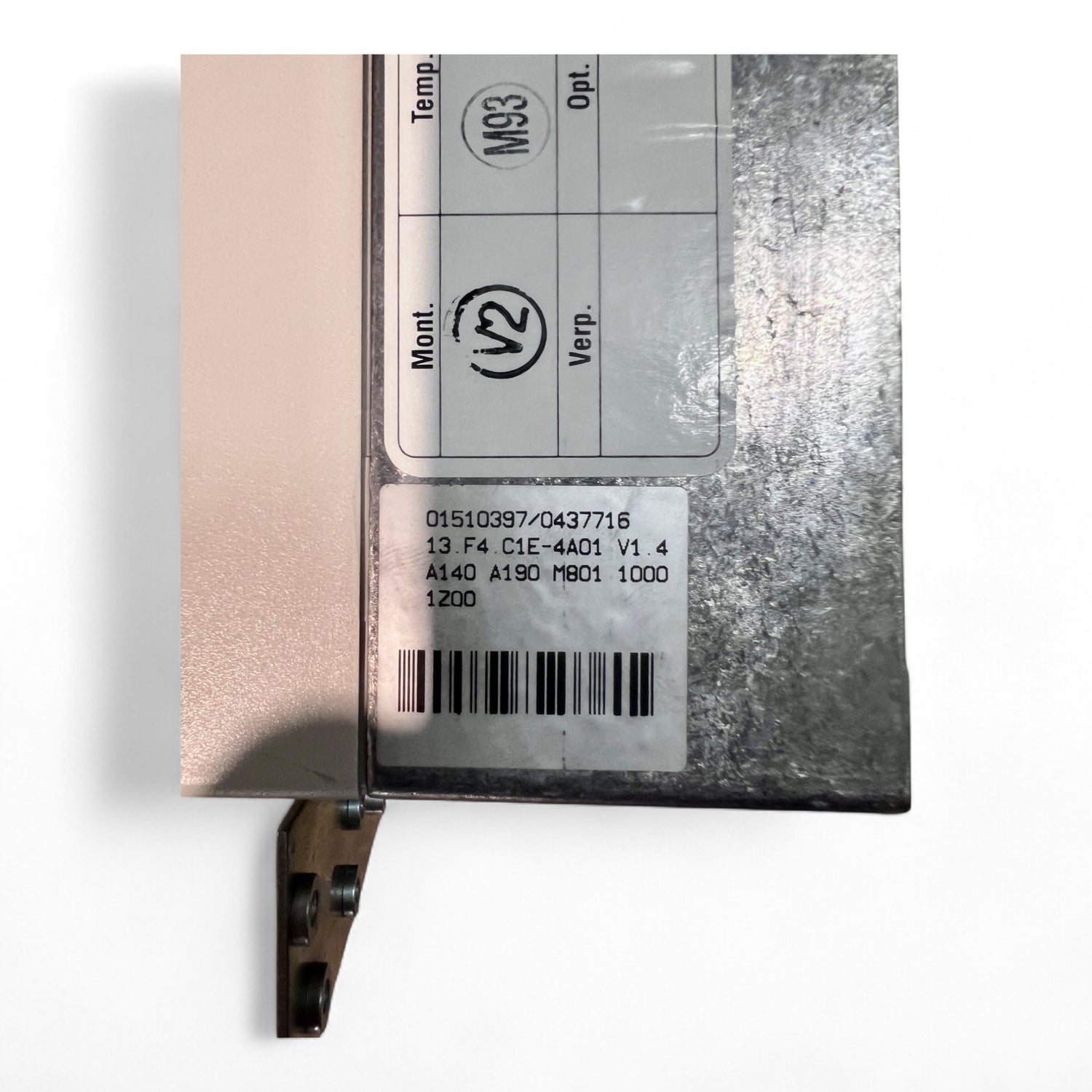

Seriennummer:      01510397/0437716

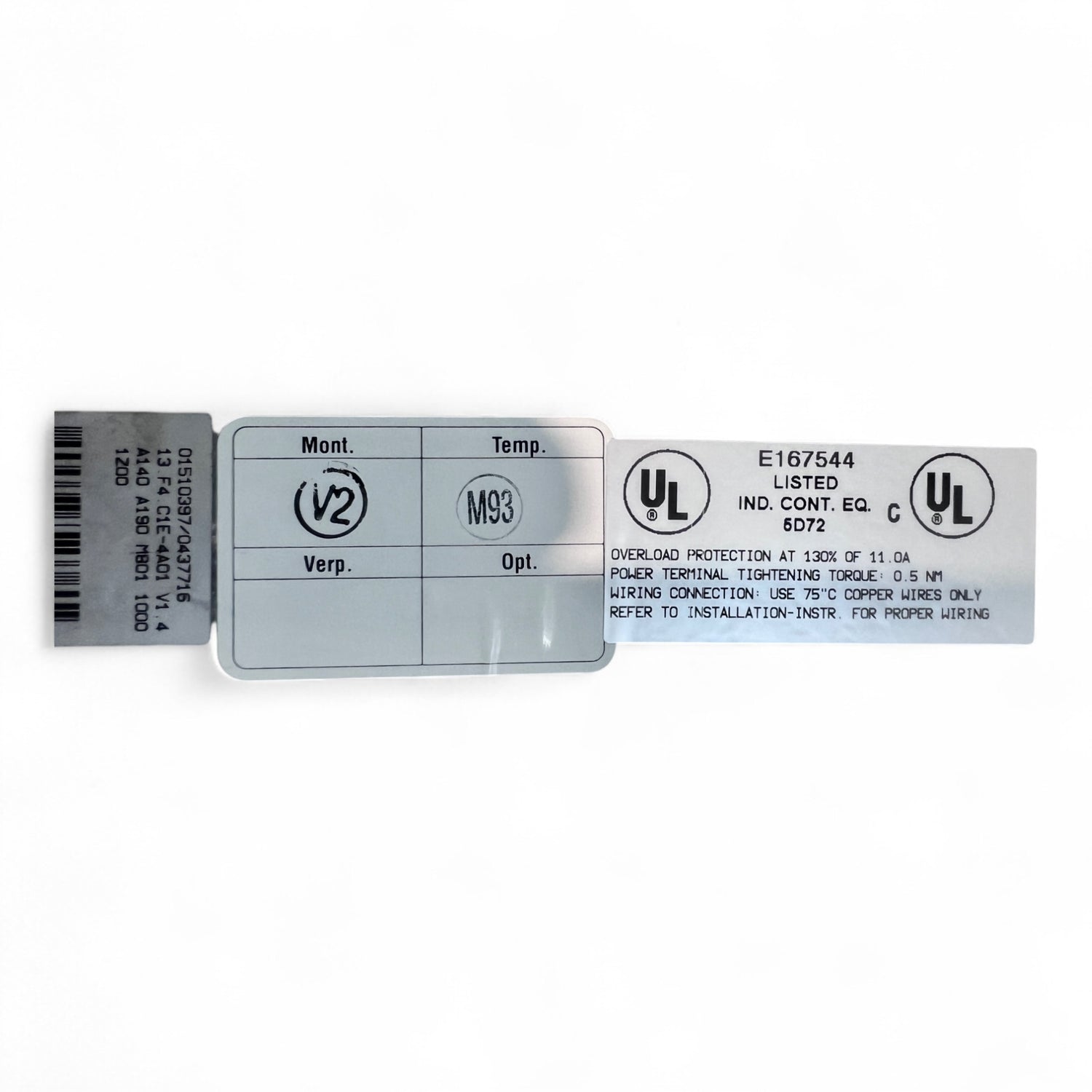

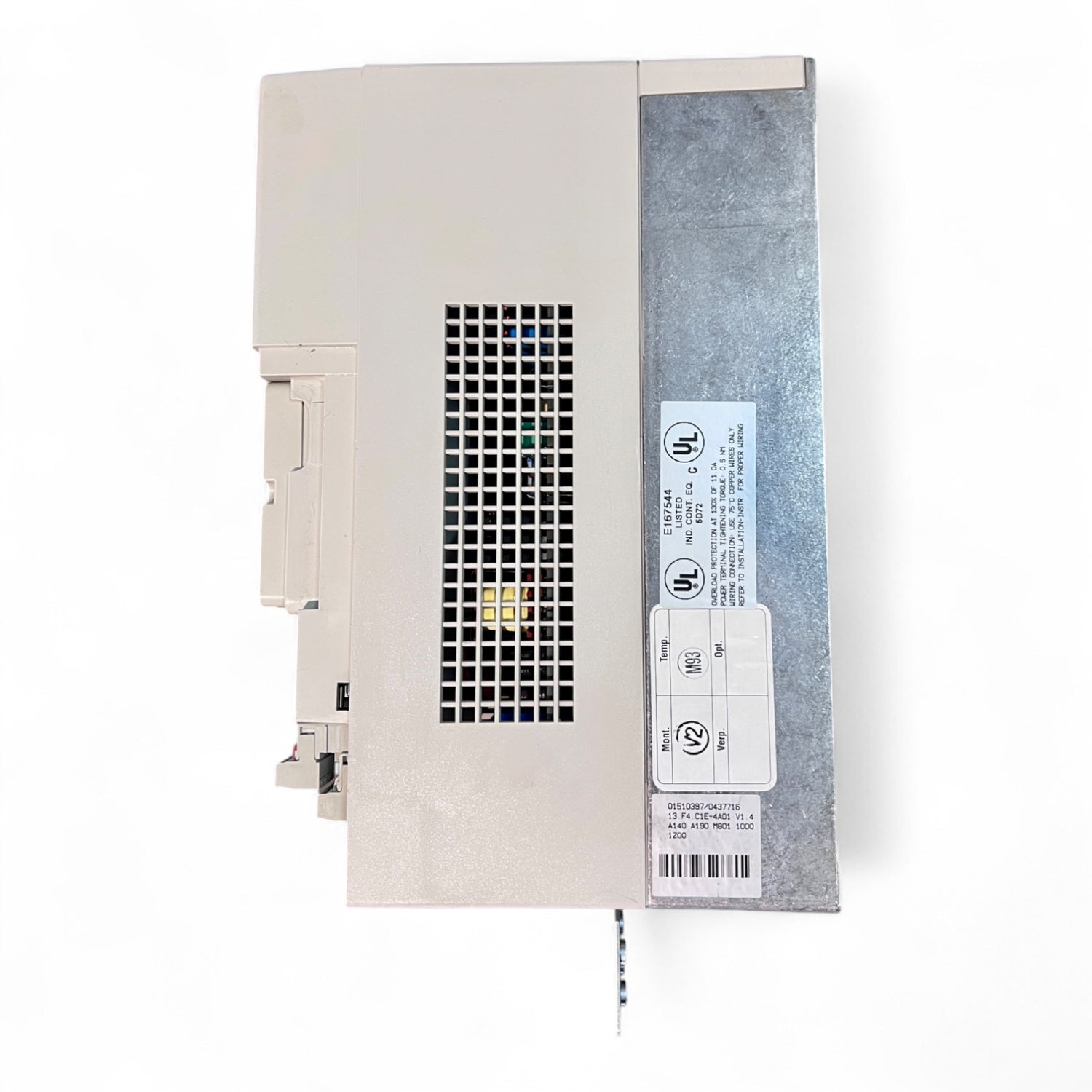

UL-Prüfzeichen:      E167544

Baugruppen-Kennung:  A140 A190 M801 1000 1200

Montagekennzeichnung: V2

Temperaturfreigabe:   M93

Ausstattung und Besonderheiten:

• Integriertes LED-Display mit Tastenfeld (Start/Stopp/Funktion/Drehzahl)

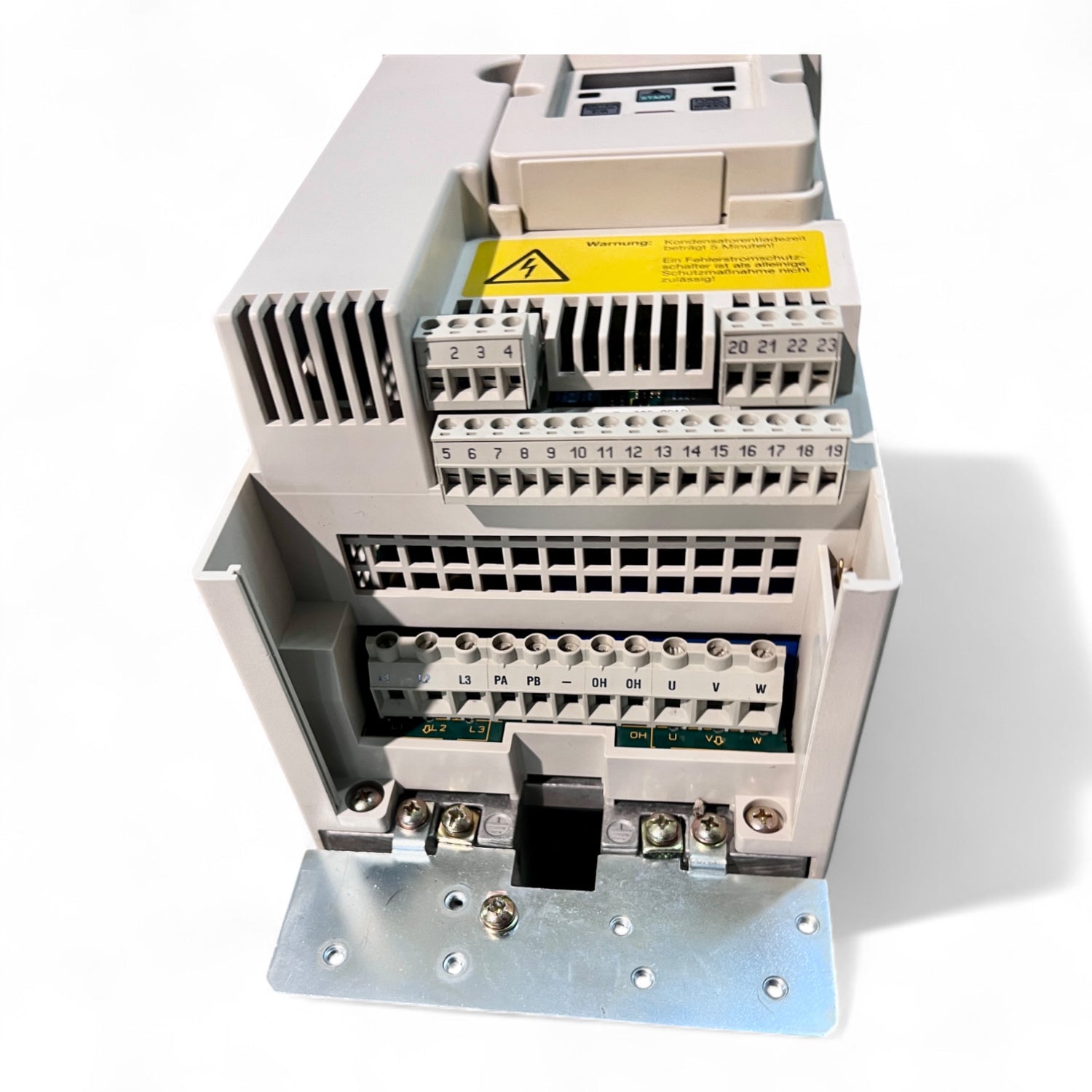

• Klemmleiste mit eindeutiger Nummerierung (Klemmen 1–23)

• Großzügige Anschlussklemmen für Netzversorgung und Motorausgang

• UL-zertifiziertes Gerät mit Hinweis auf zulässige Verdrahtung (Kupfer, 75 °C)

• Warnung vor verzögerter Entladung der Kondensatoren

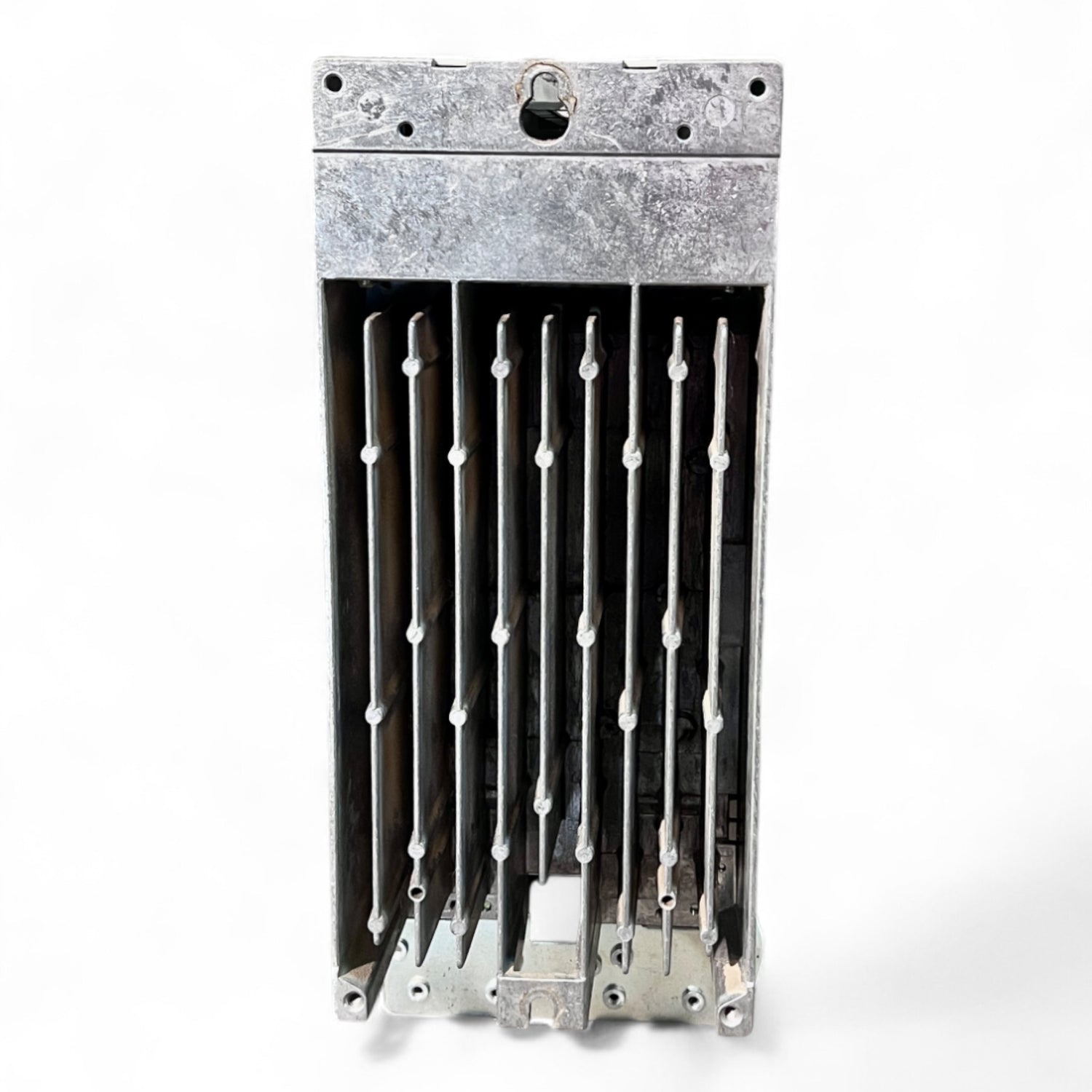

• Massive Kühlkörperkonstruktion auf der Rückseite

• Möglichkeit zum Anschluss eines Toslink-Moduls zur optischen Übertragung (nicht inkludiert, aber vorbereitet)

Lieferumfang:

1x KEB COMBIVERT F4 Frequenzumrichter 13.F4.C1E-4A01.1/4, wie abgebildet

Kein weiteres Zubehör im Lieferumfang enthalten

Hinweis:

Es handelt sich um ein geprüftes gebrauchtes Gerät aus einer laufenden HOMAG-Anlage. Der Umrichter wurde bis zum Ausbau funktionsfähig betrieben und weist nur leichte optische Lagerspuren auf. Kein Originalkarton vorhanden.

Technische Daten:

Artikelnummer:      13.F4.C1E-4A01.1/4

Warennummer:      85044088

Versandgewicht:     ca. 6 kg
