Artikelnummer: 2-083-02-8071

Bezeichnung: HOMAG KARTE 2ACHSER HC010 O.ANALOGEING.

Produkt-ID: 2083028071

Beschreibung:

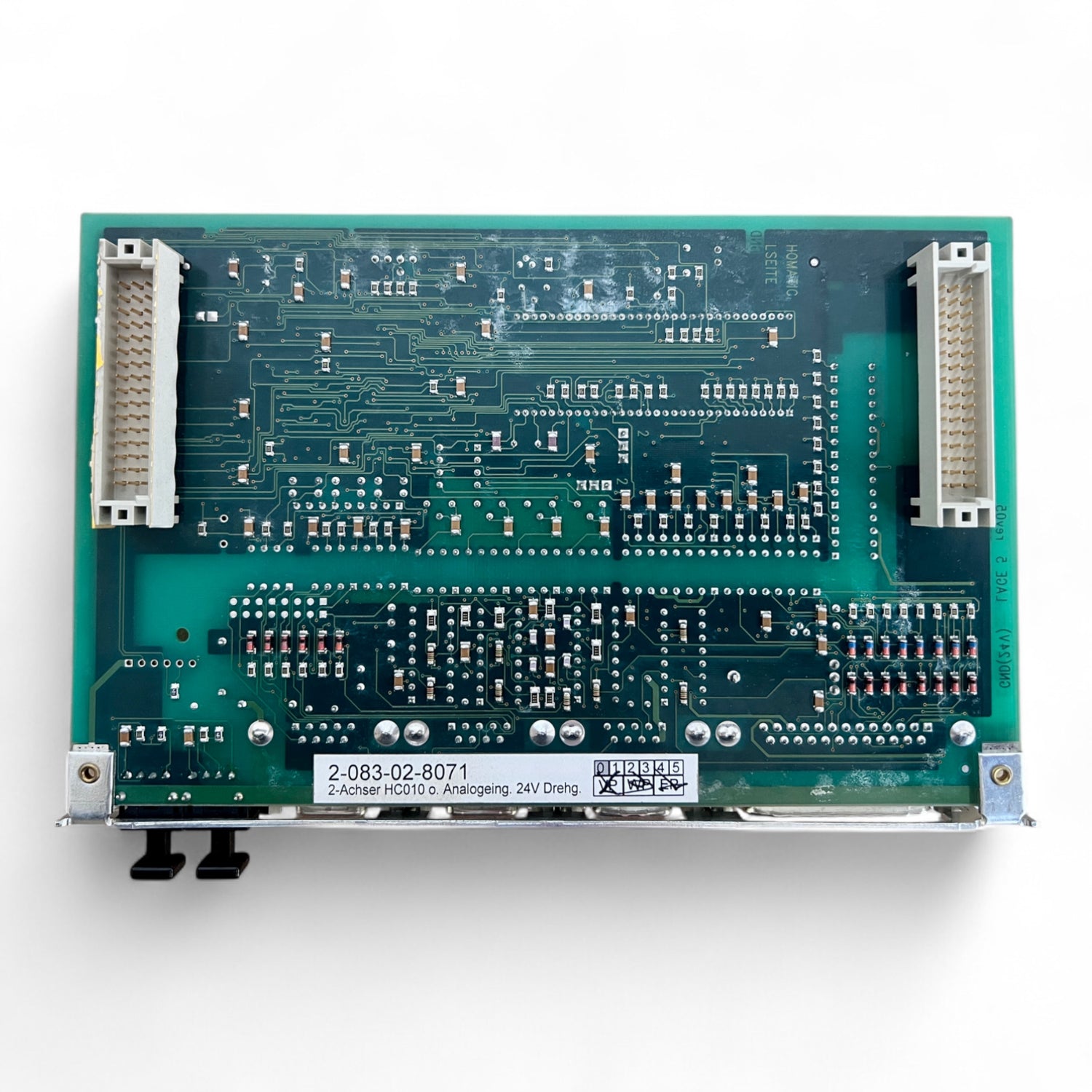

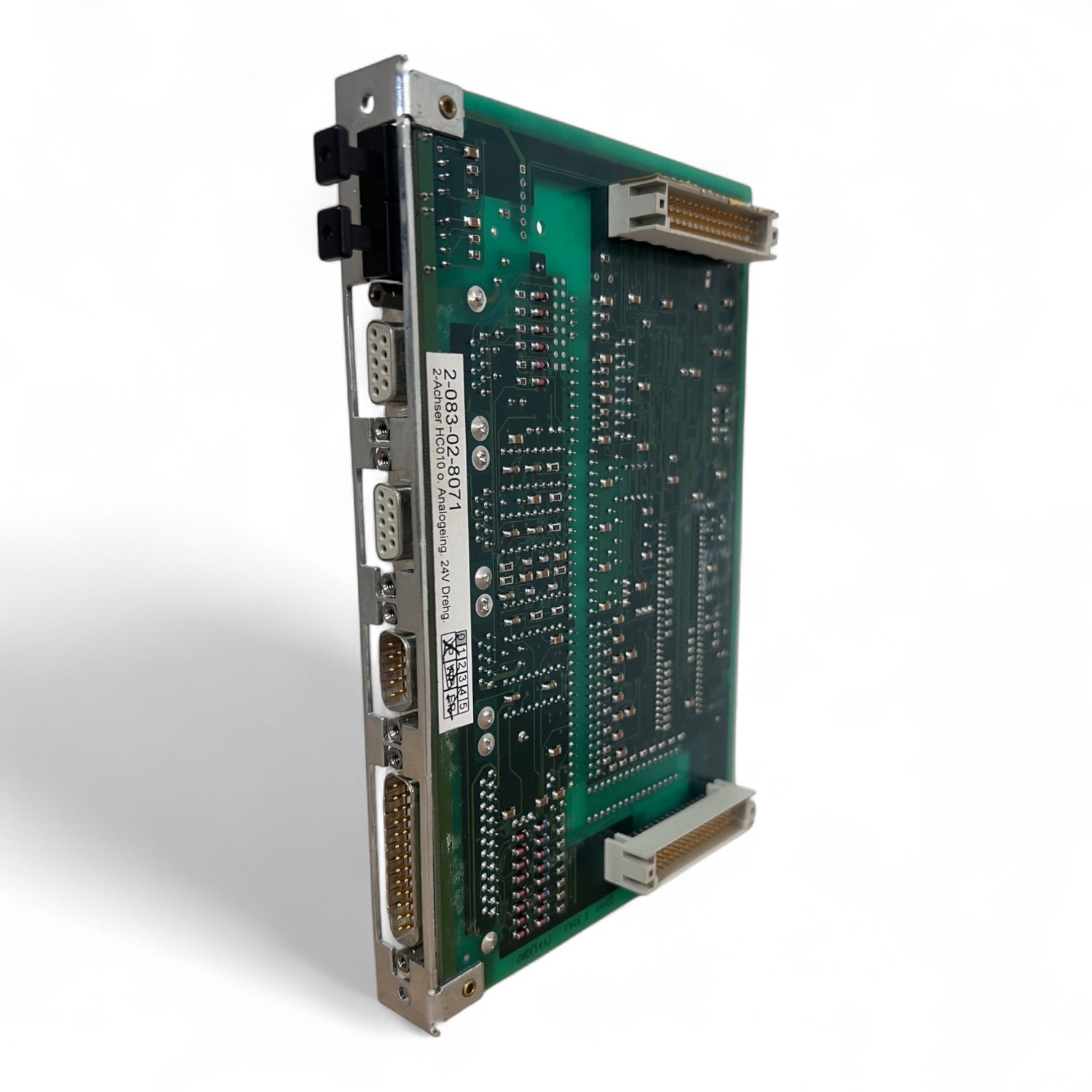

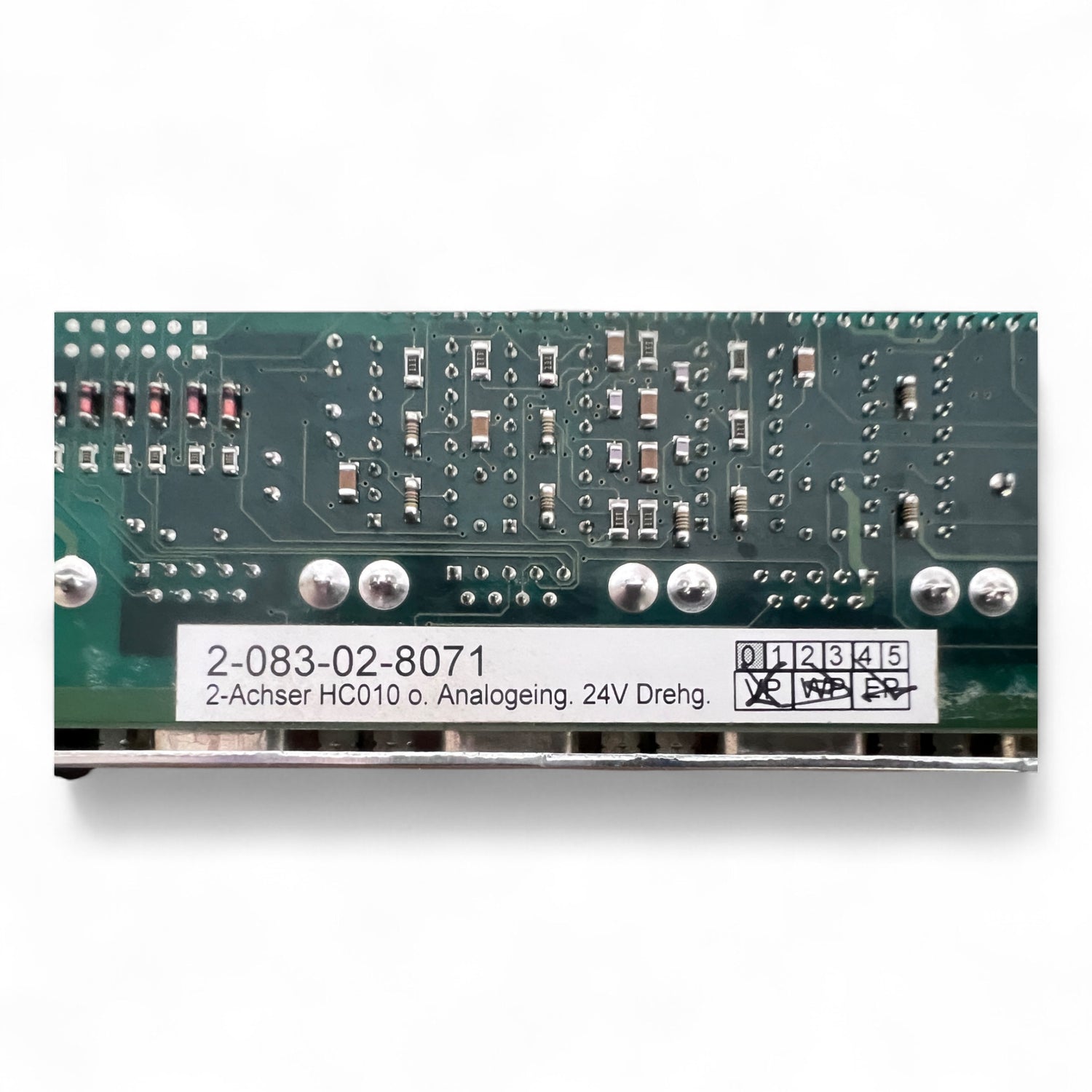

Diese hochwertige Baugruppe ist eine originale HOMAG 2-Achsen-Steuerkarte für das System HC010 ohne analoge Eingänge. Sie wurde zur präzisen Steuerung von zwei Achsen mit digitalen Rückmeldesignalen konzipiert und arbeitet mit einer 24V Drehgebertechnik.

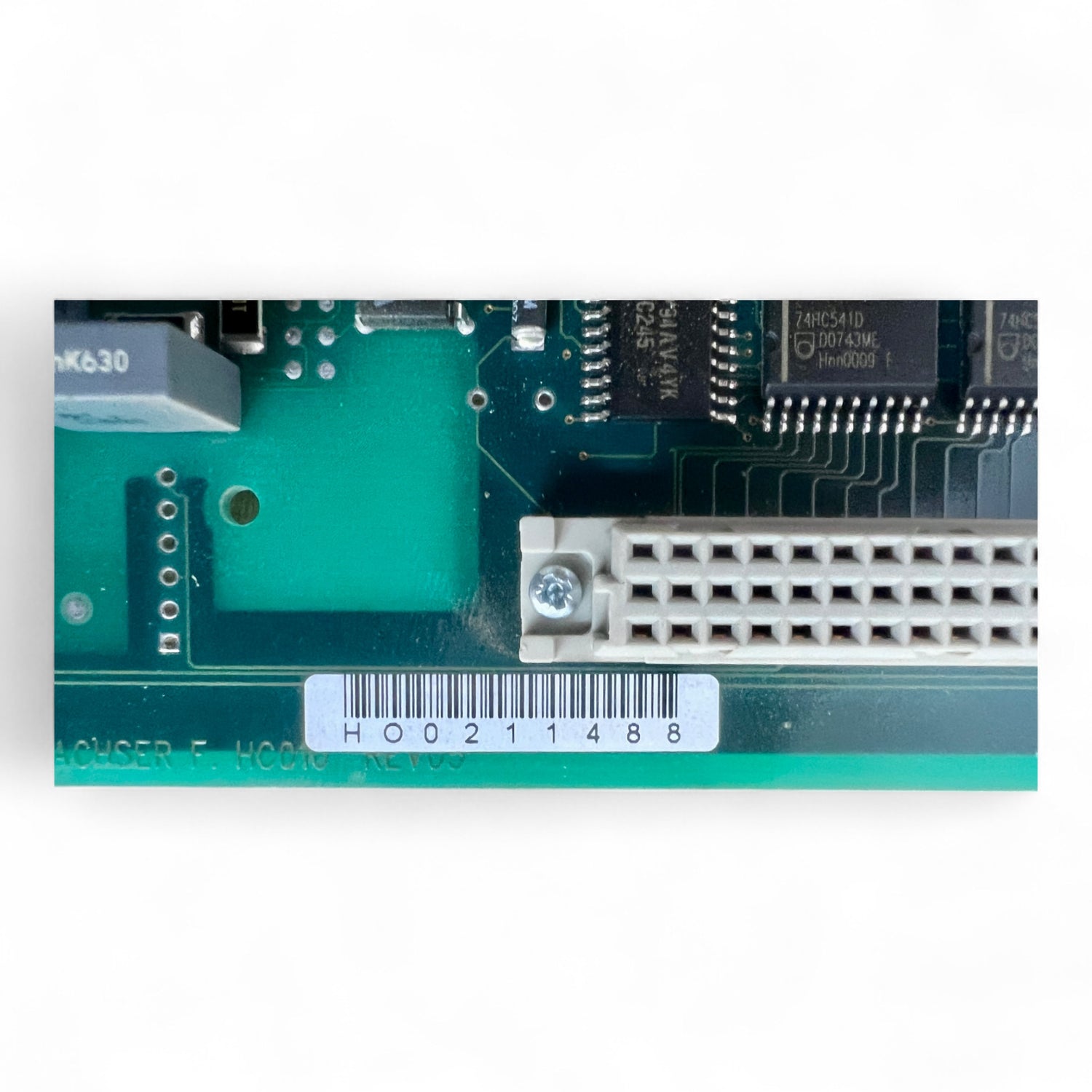

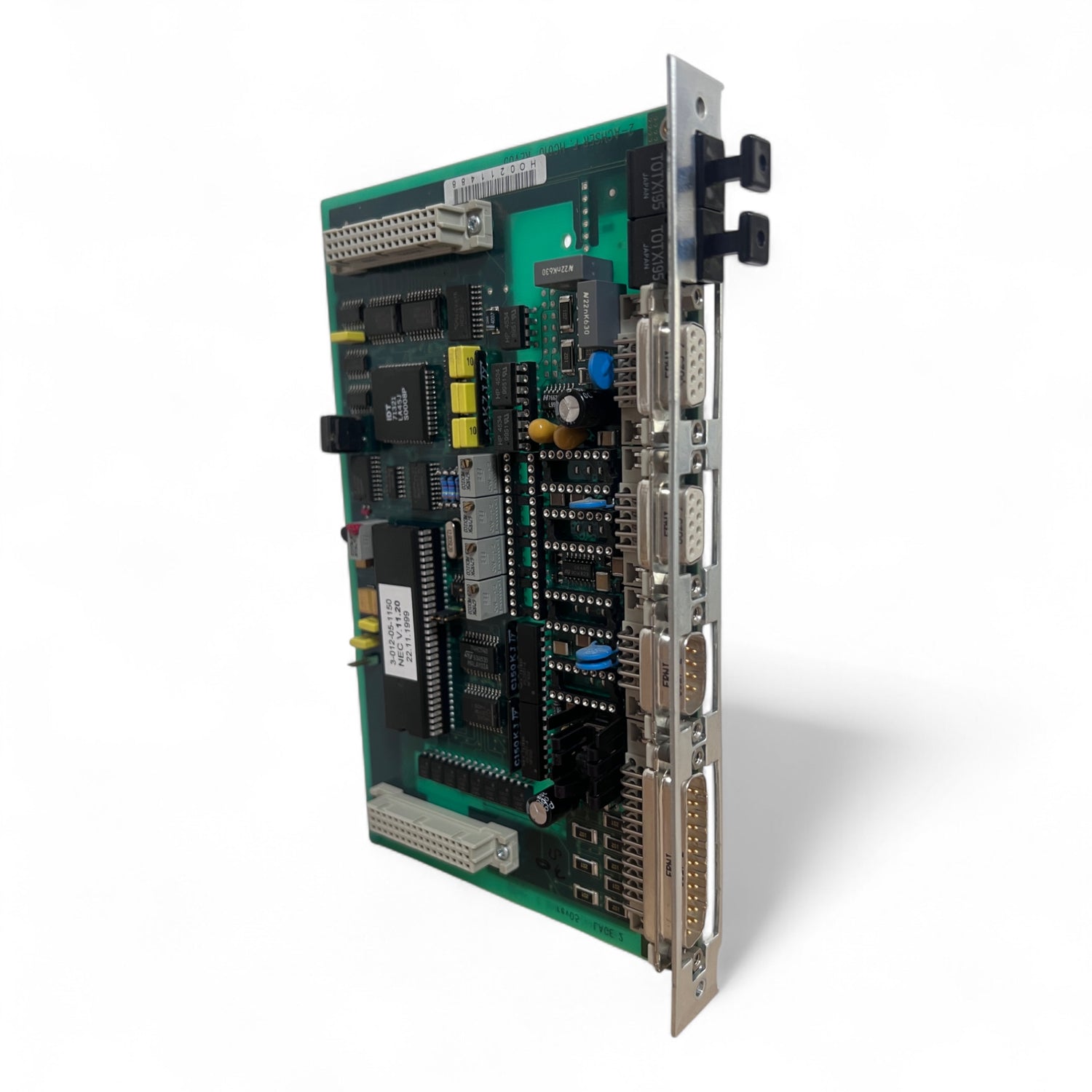

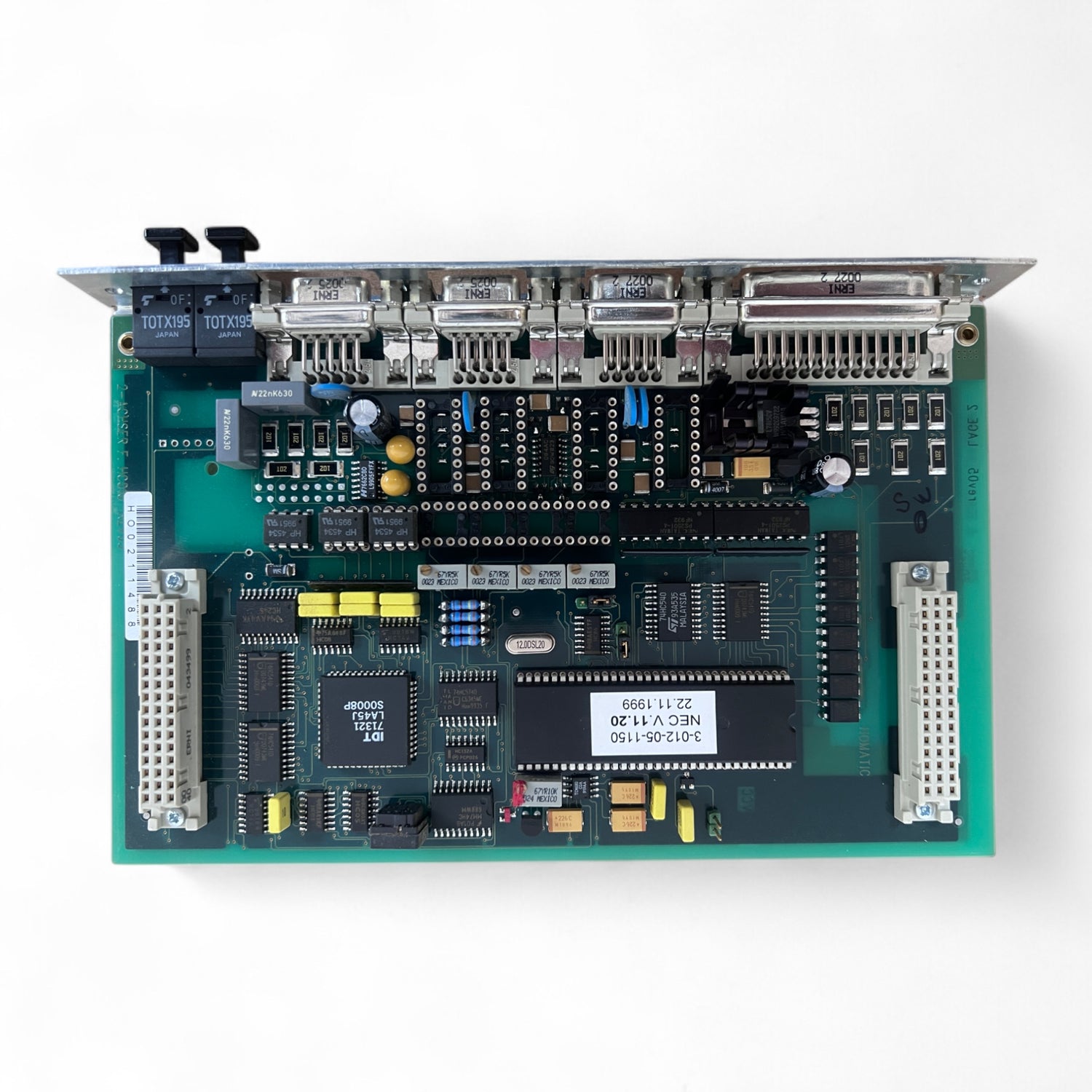

Die Baugruppe ist mit zahlreichen Schnittstellen ausgestattet, darunter vier ERNI-Anschlüsse, zwei SUB-D9 und zwei SUB-D25 Anschlüsse sowie Lichtwellenleiter-Anschlüsse (TX/RX), die eine flexible Systemintegration ermöglichen. Die Karte ist auf der Bestückungsseite als „2-ACHSER F. HC010 REV03“ gekennzeichnet. Sie stammt aus einer HOMAG-Steuerungseinheit und wurde vollständig ausgebaut.

Technische Details:

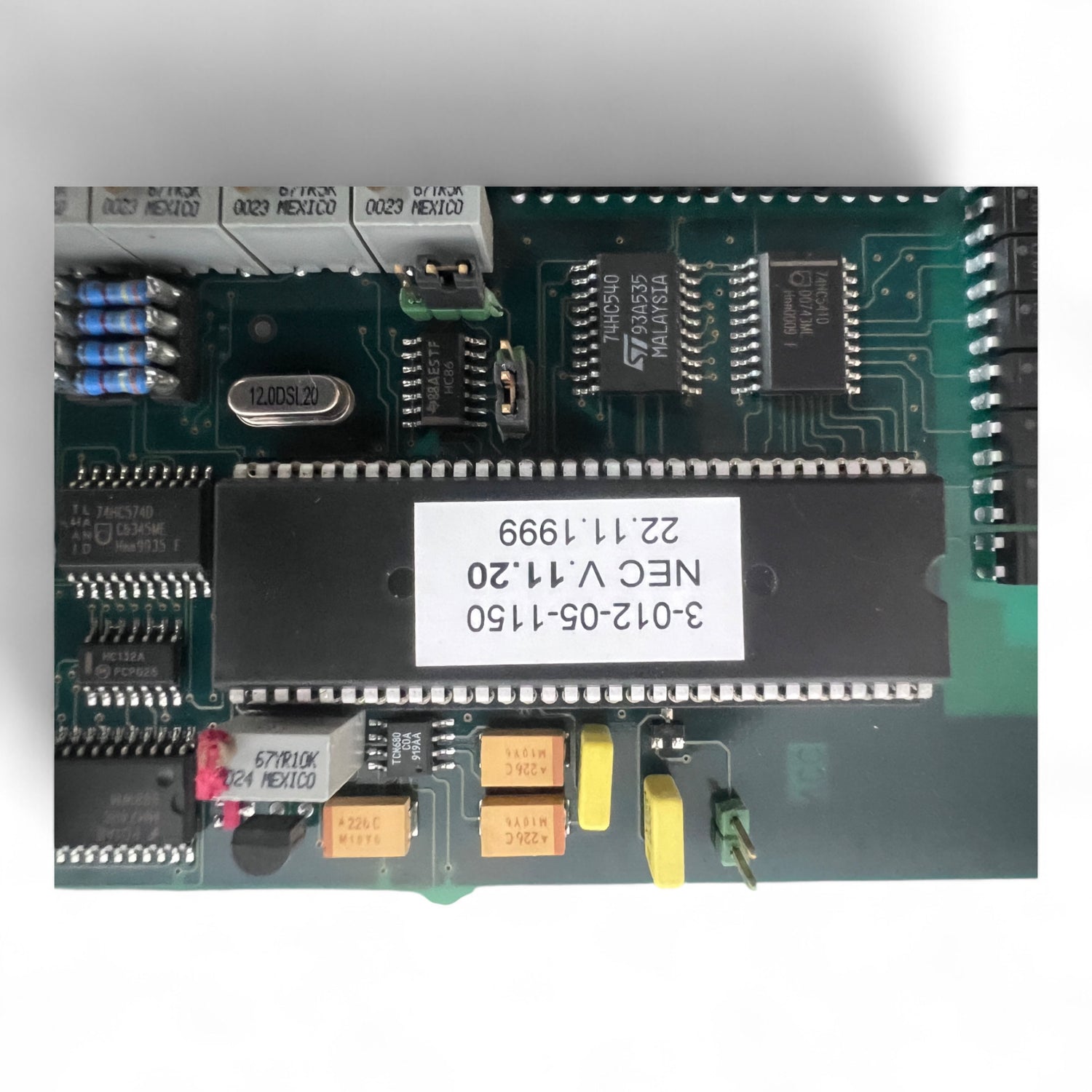

• EPROM:



  • 3-012-05-1150

  • NEC V1.1.20, beschriftet mit Datum 22.11.1999



• Quarz: 12.00 MHz

• Steckverbinder:

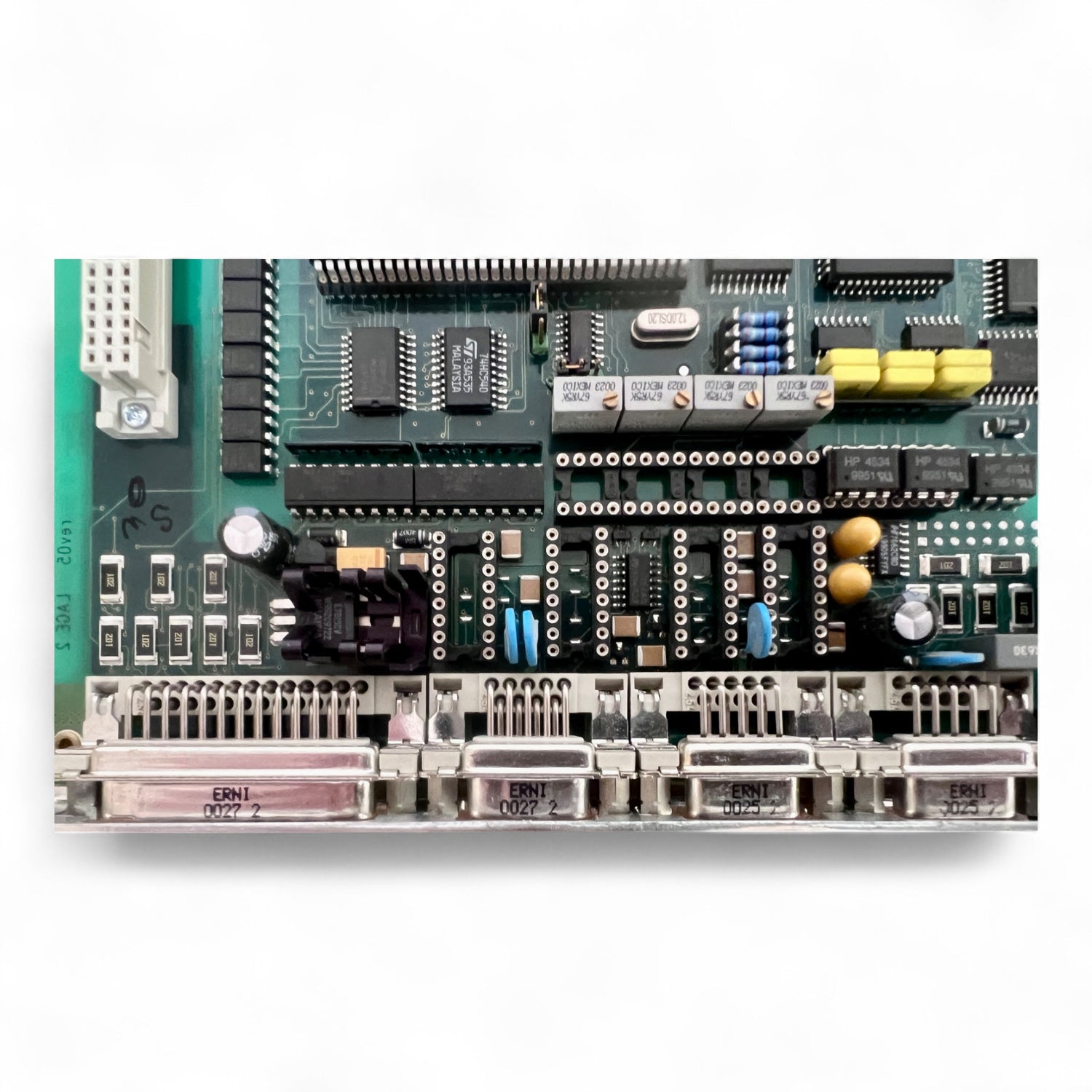

  • 4x ERNI 0022–0025

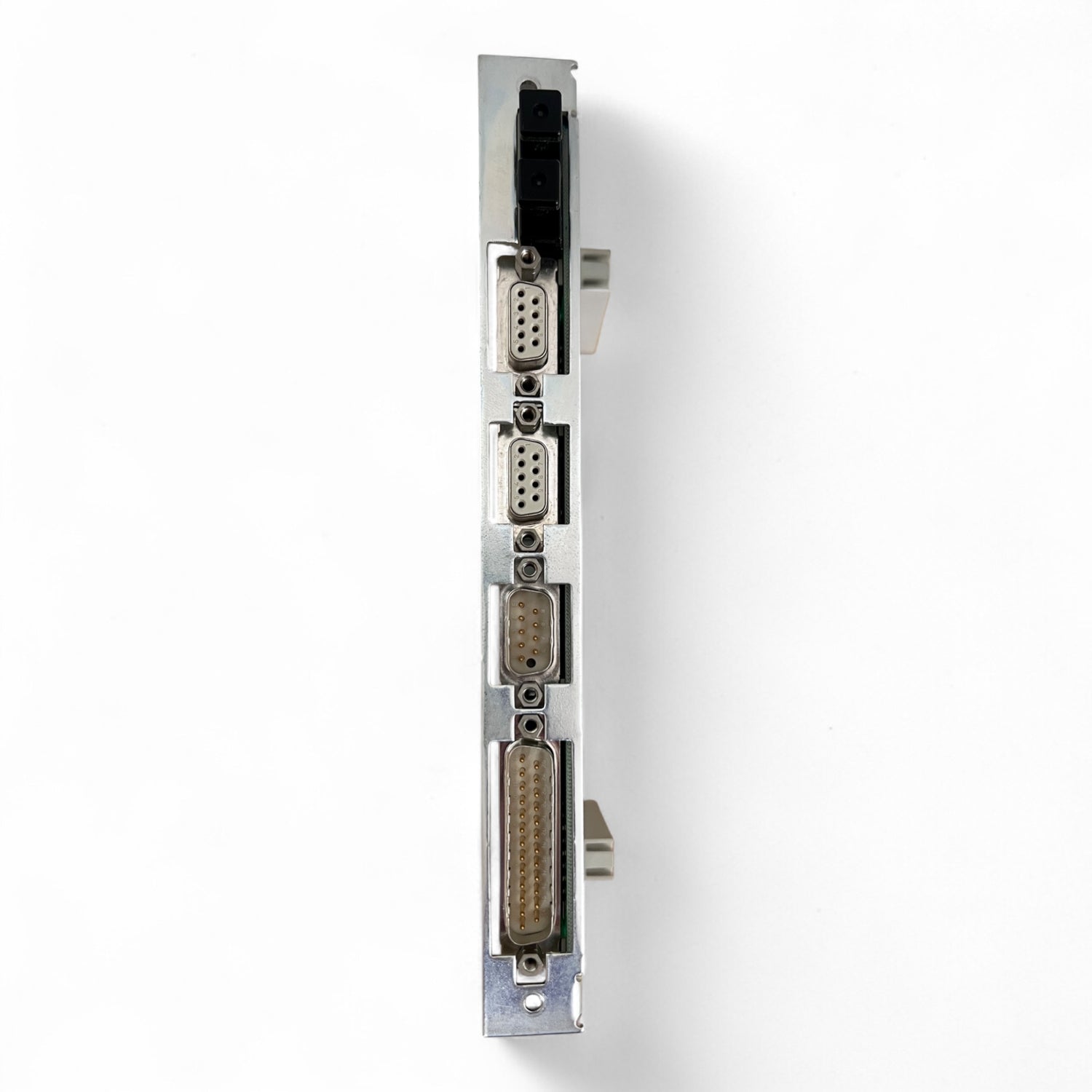

  • 2x SUB-D9

  • 2x SUB-D25

  • 2x Lichtwellenleiteranschlüsse (TOSLINK, TOTX195)



• ICs:



  • ST 74HC540, 74HC541, 74HC574

  • IDT 71256L – Hochgeschwindigkeits-Static-RAM

  • MAX630 – Microprocessor Supervisory Circuit

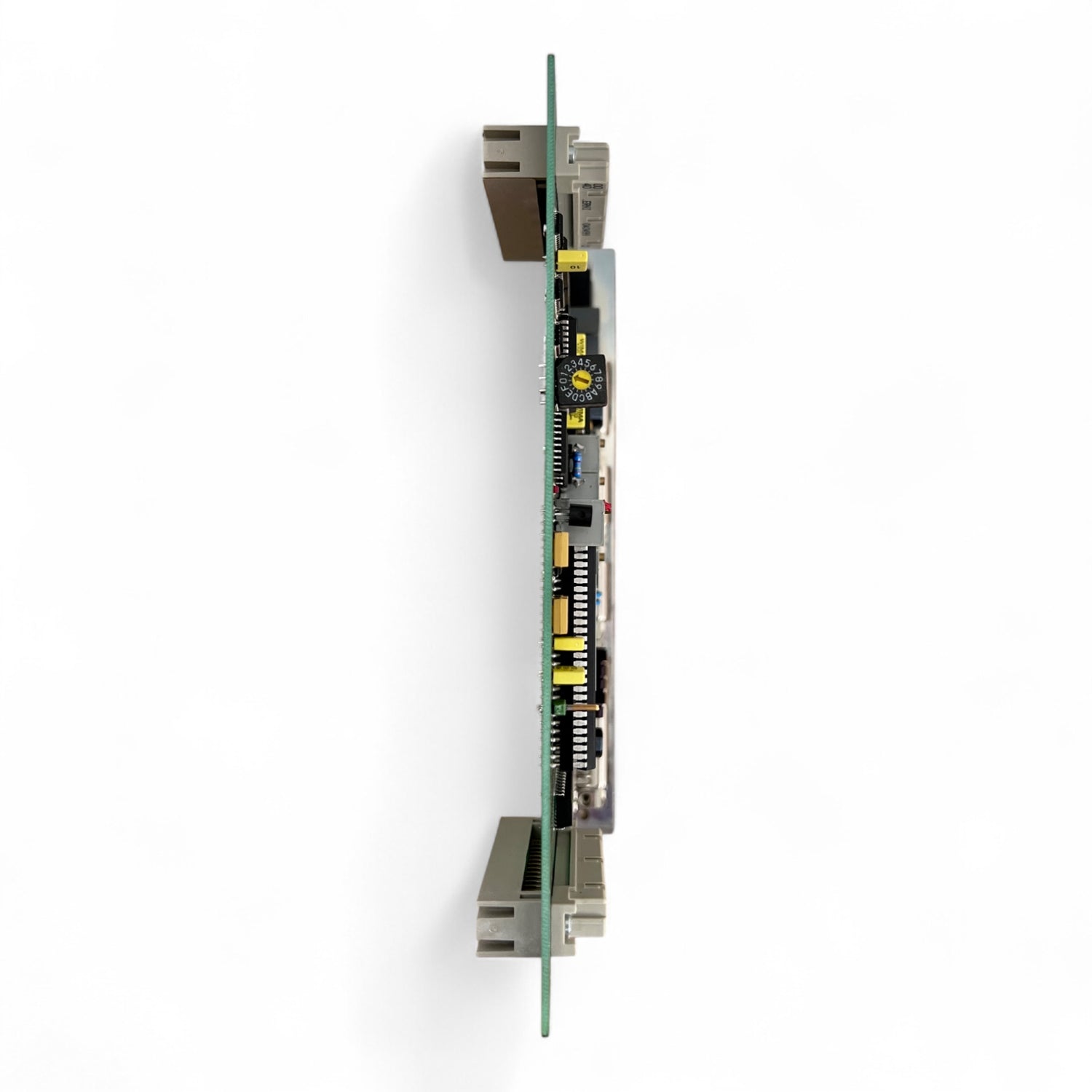

• Drehcodierschalter auf der Platine zur Parametrierung

• Spannungsversorgung: 24 V DC

Lieferumfang:

Die Baugruppe wird geliefert wie abgebildet und beschrieben. Sie befindet sich in einem sehr guten gebrauchten Zustand. Der Ausbau erfolgte aus einer laufenden HOMAG-Anlage.

Hinweis:

Es handelt sich um ein gebrauchtes Ersatzteil aus einem funktionierenden System. Die Karte zeigt keine sichtbaren Beschädigungen und ist optisch in einwandfreiem Zustand.
