Homag VME Interface f HC010 Rev. 04 Art.Nr. 2-083-01-5093

HOMAG INTERFACE VME HC010 LWL REV4 OS9-INTERR – Artikelnummer 2-083-01-5093

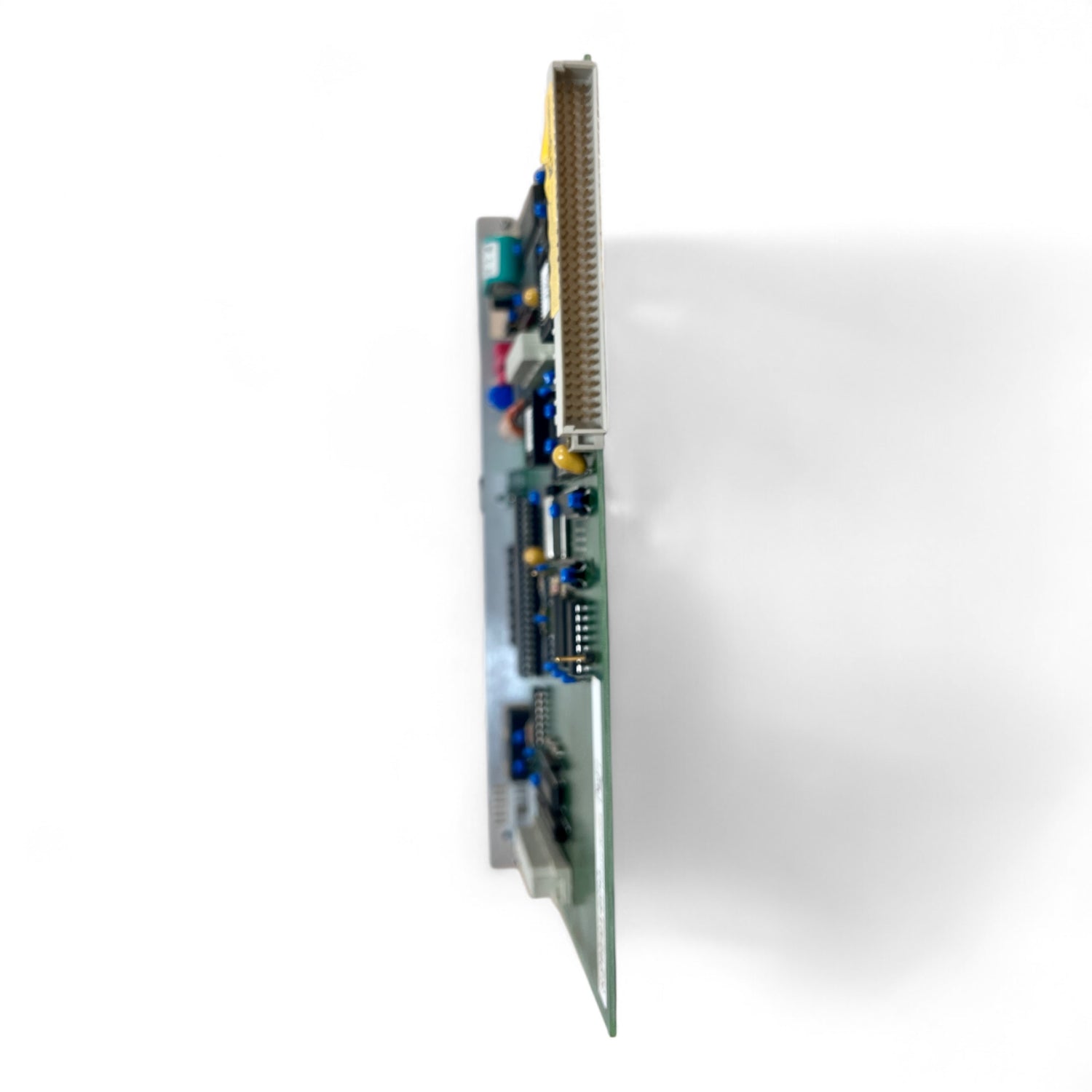

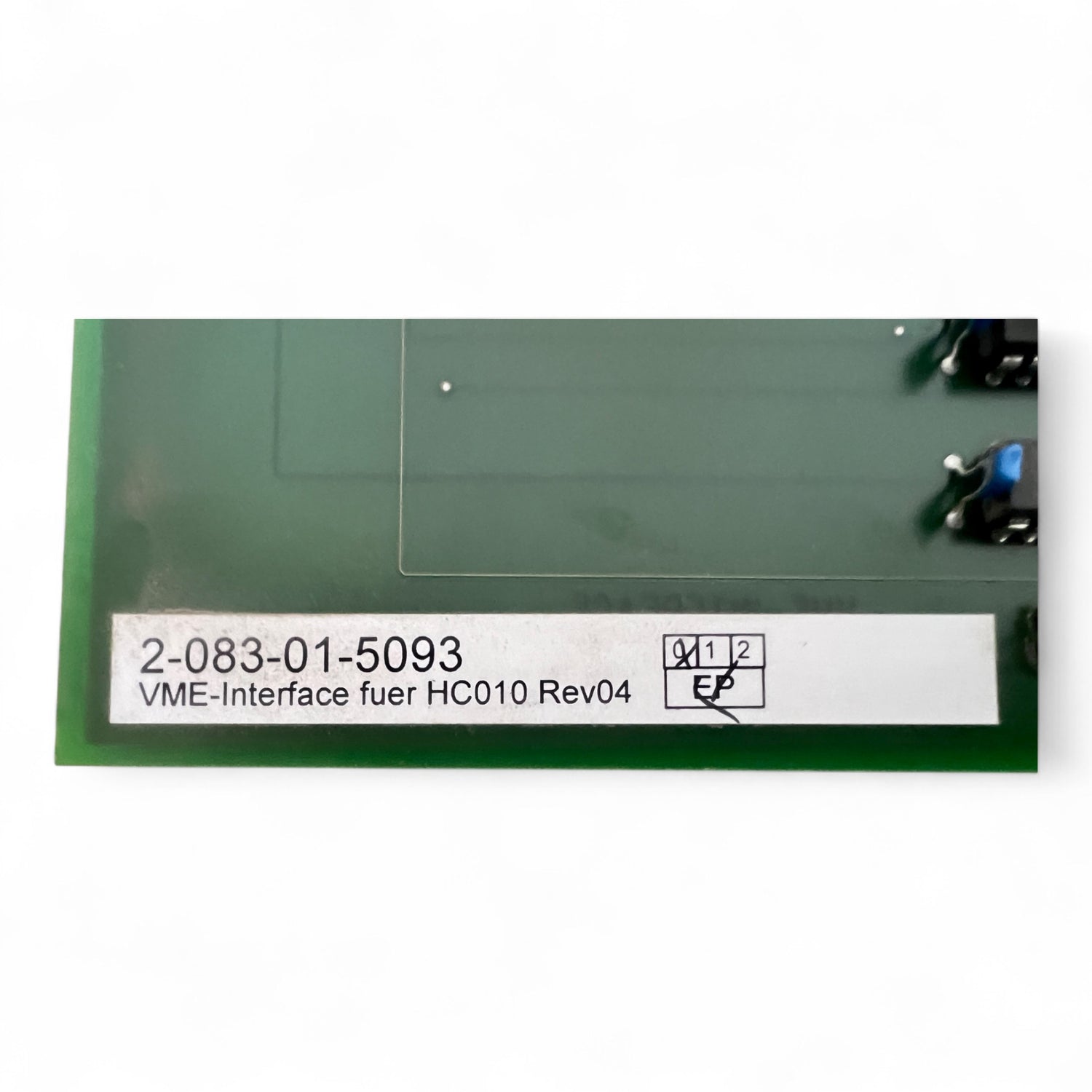

Artikelnummer: 2-083-01-5093 (laut Etikett auf der Karte)

Bezeichnung: HOMAG INTERFACE VME HC010 LWL REV4 OS9-INTERR

Produkt-ID: R2083015093

Beschreibung:

Diese Baugruppe ist eine originale VME-Schnittstellenkarte für HOMAG-Steuerungssysteme, speziell für das Modell HC010 in Revision 4. Entwickelt wurde sie von HOMAG, gefertigt wurde die Baugruppe vermutlich von Homatic. Die Karte ist für die Lichtwellenleiter-Kommunikation ausgelegt (LWL TX/RX auf der Frontblende) und mit einem umfangreichen Chipset sowie Diagnose-LEDs auf der Frontseite ausgestattet.

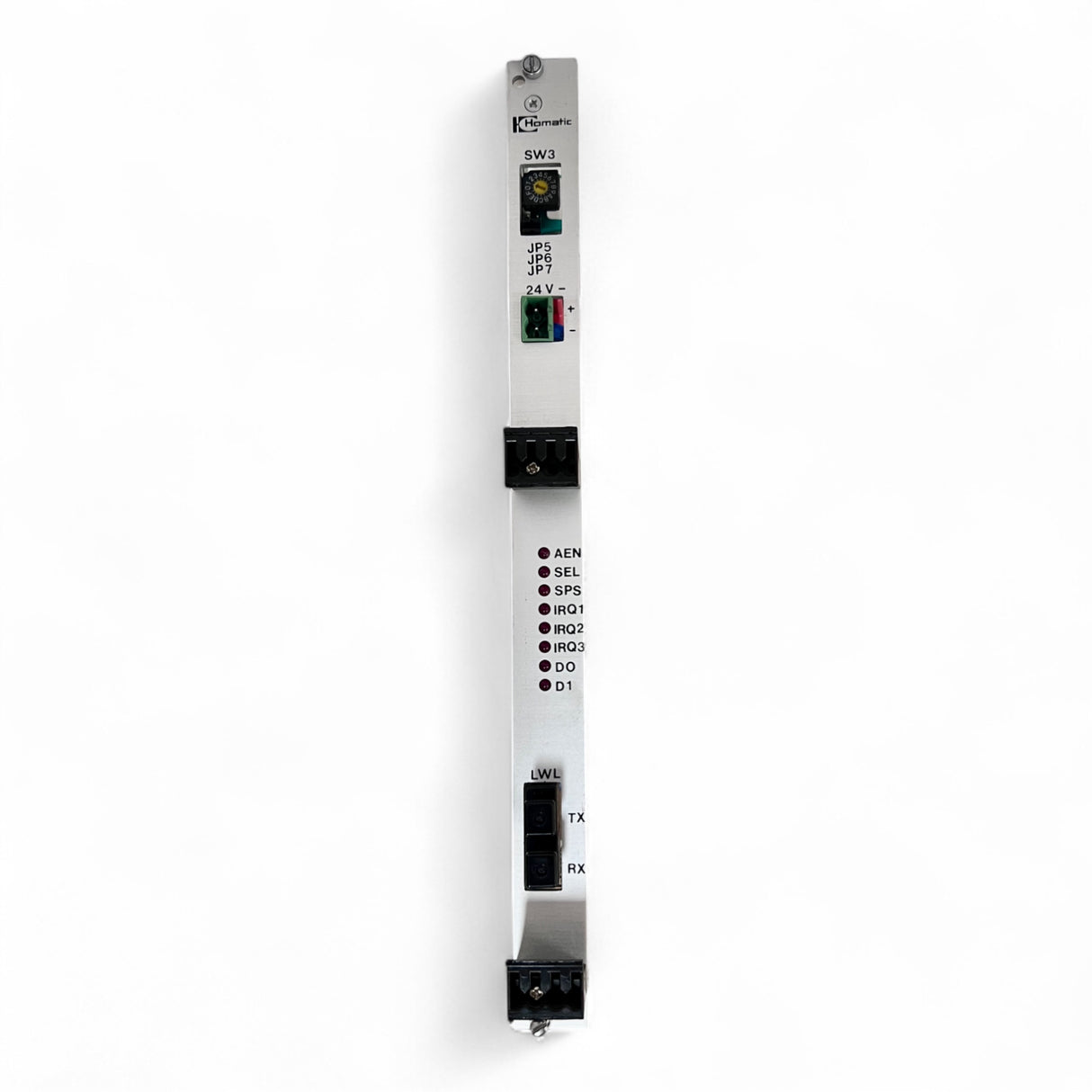

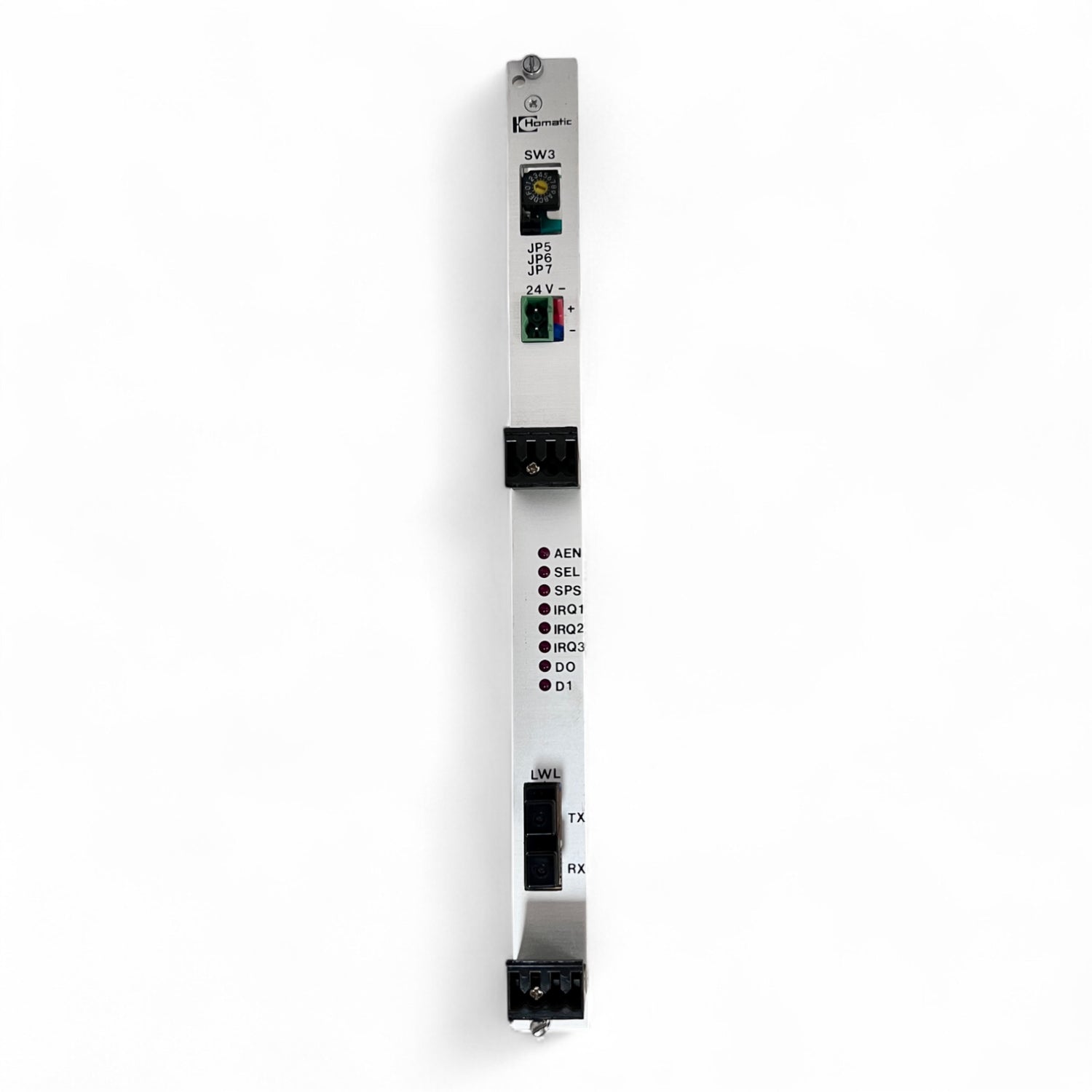

Auf der Frontplatte befinden sich ein 24V-Anschluss, ein Kodierschalter (SW3), diverse Steckbrücken (JP5–JP7), optische Sende- und Empfangsports (LWL) sowie Diagnose-LEDs für AEN, SEL, SPS, IRQ1–IRQ3, D0, D1.

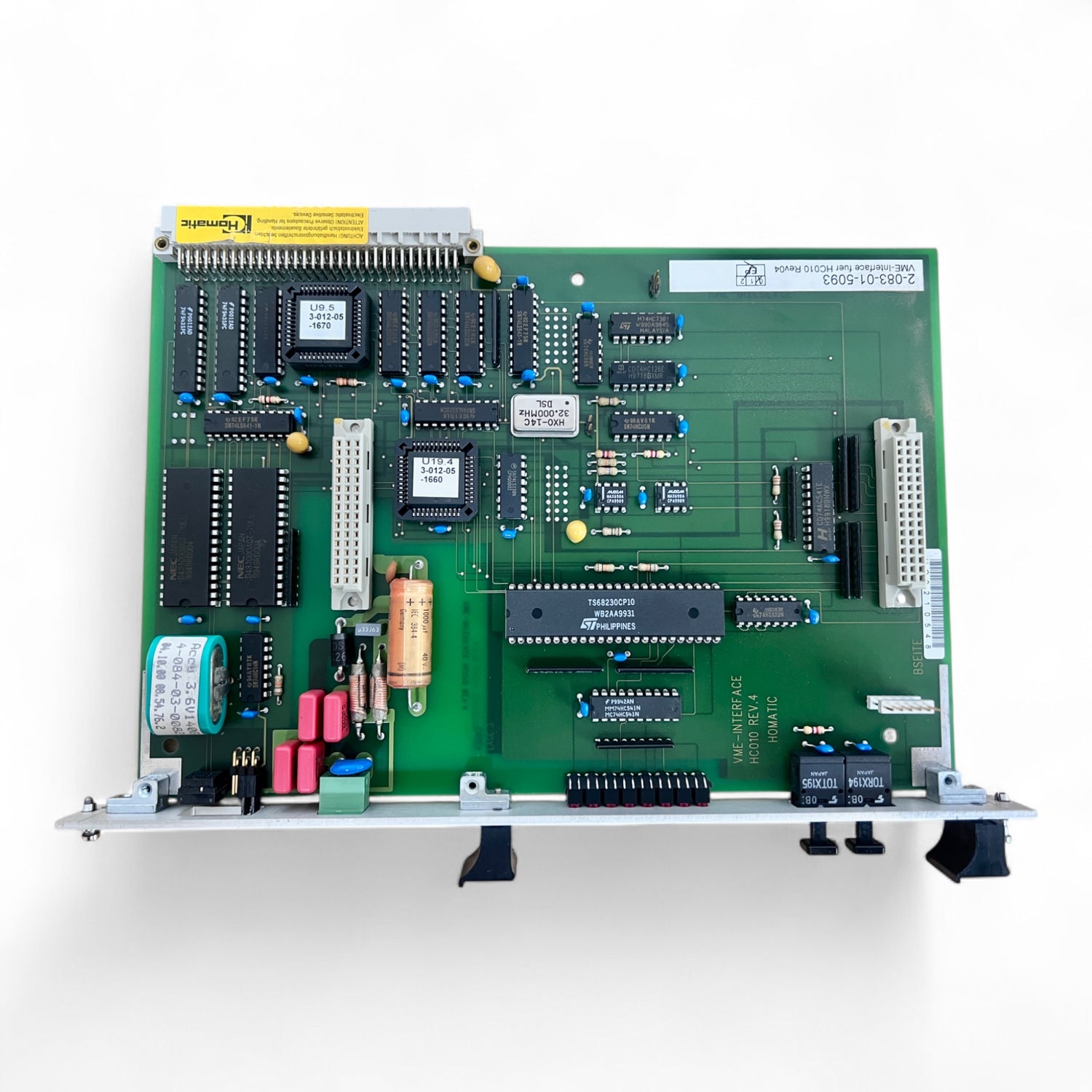

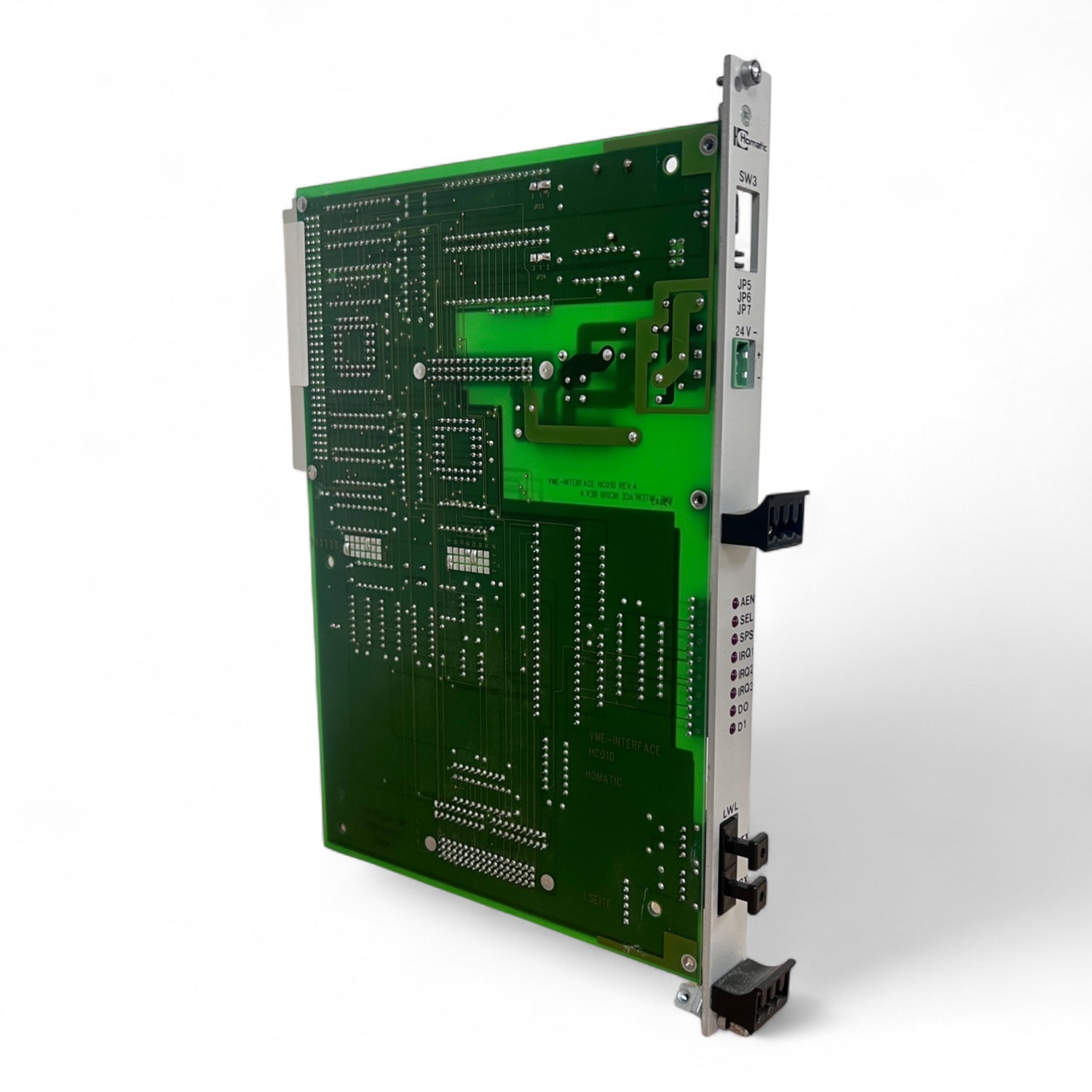

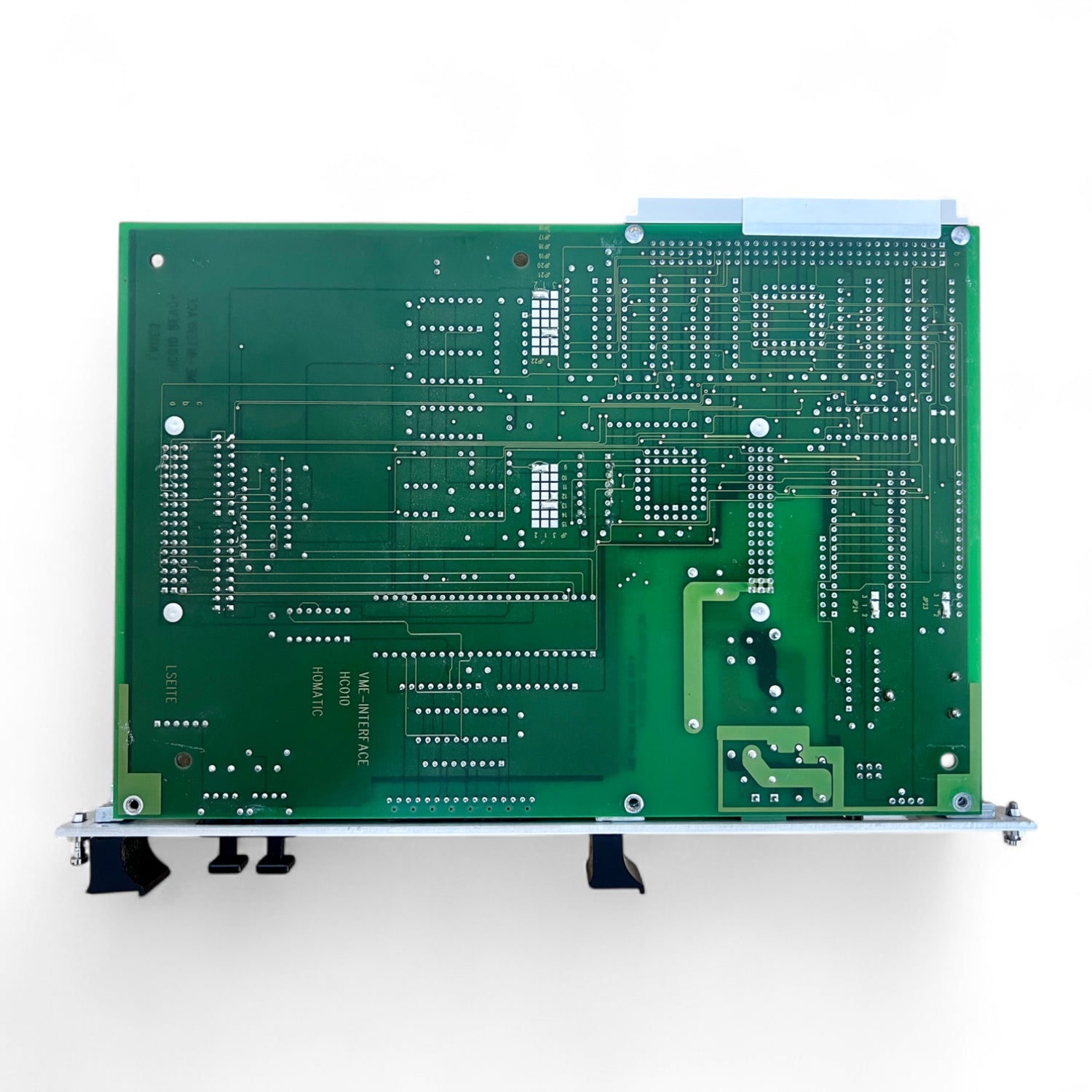

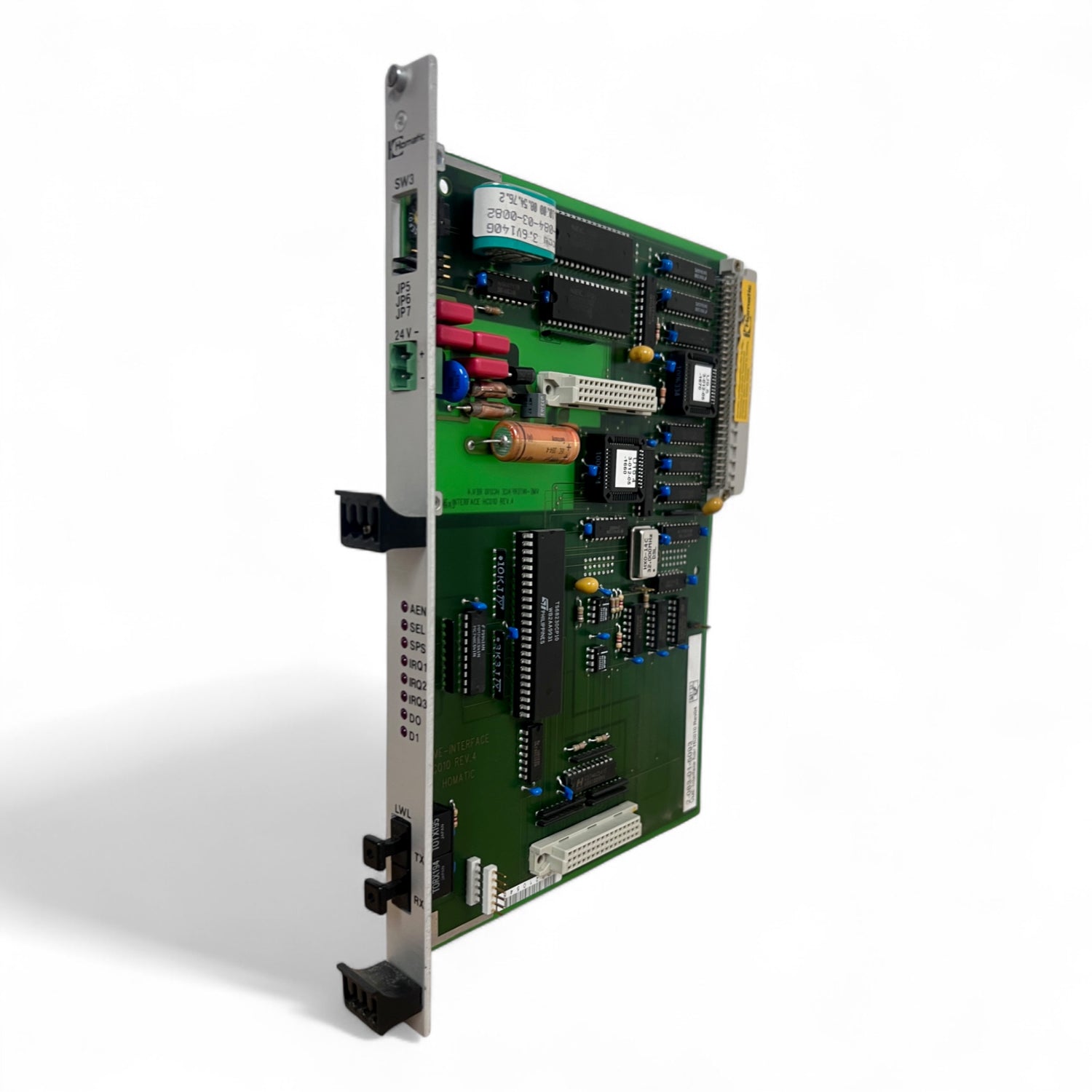

Die Leiterplatte trägt die Kennzeichnung „VME INTERFACE HC010 REV. 4 HOMATIC“ auf der Bestückungsseite sowie auf der Lötseite.

Technische Details:

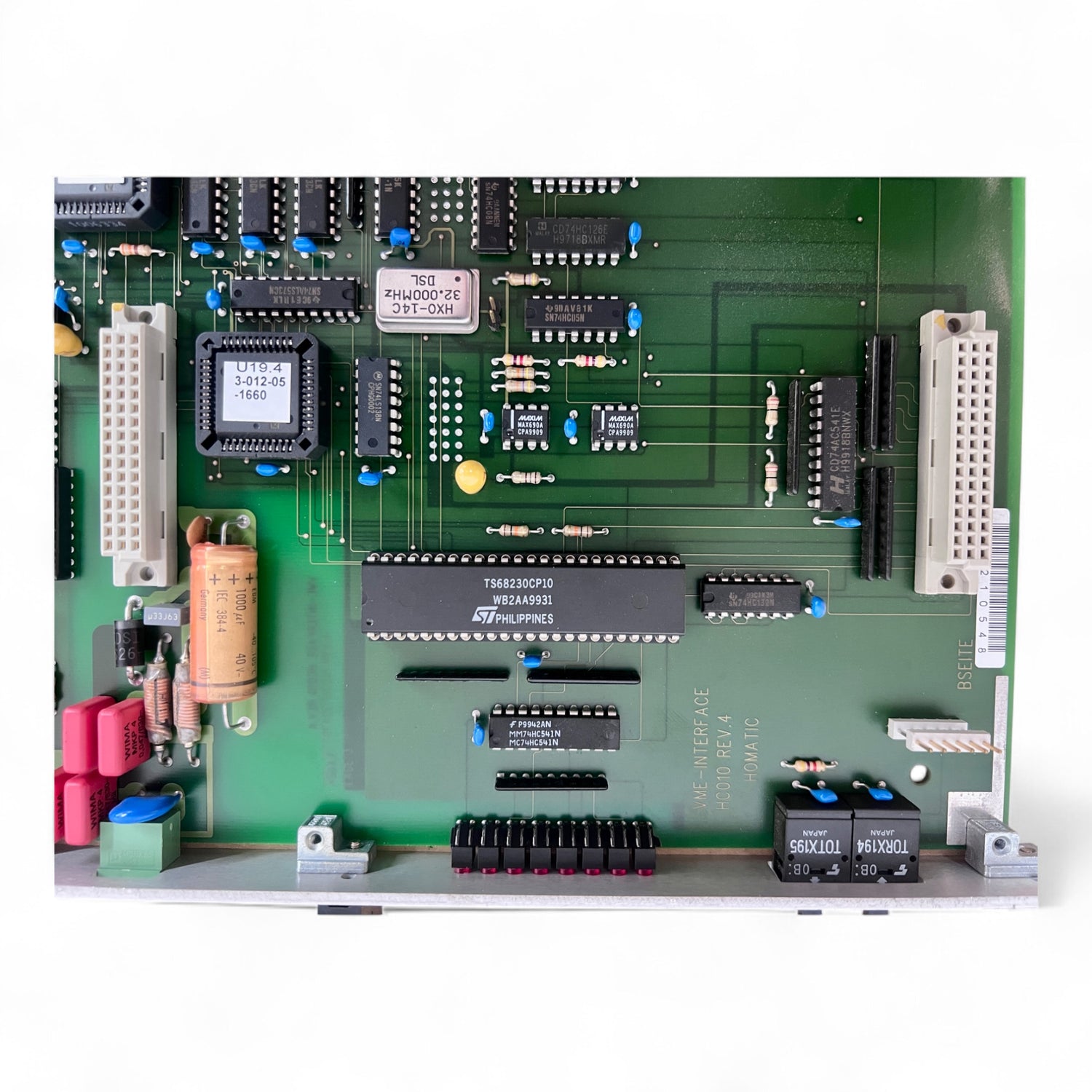

• Prozessor: STMicroelectronics TS68230CP10 – ein paralleler Interface-Adapter

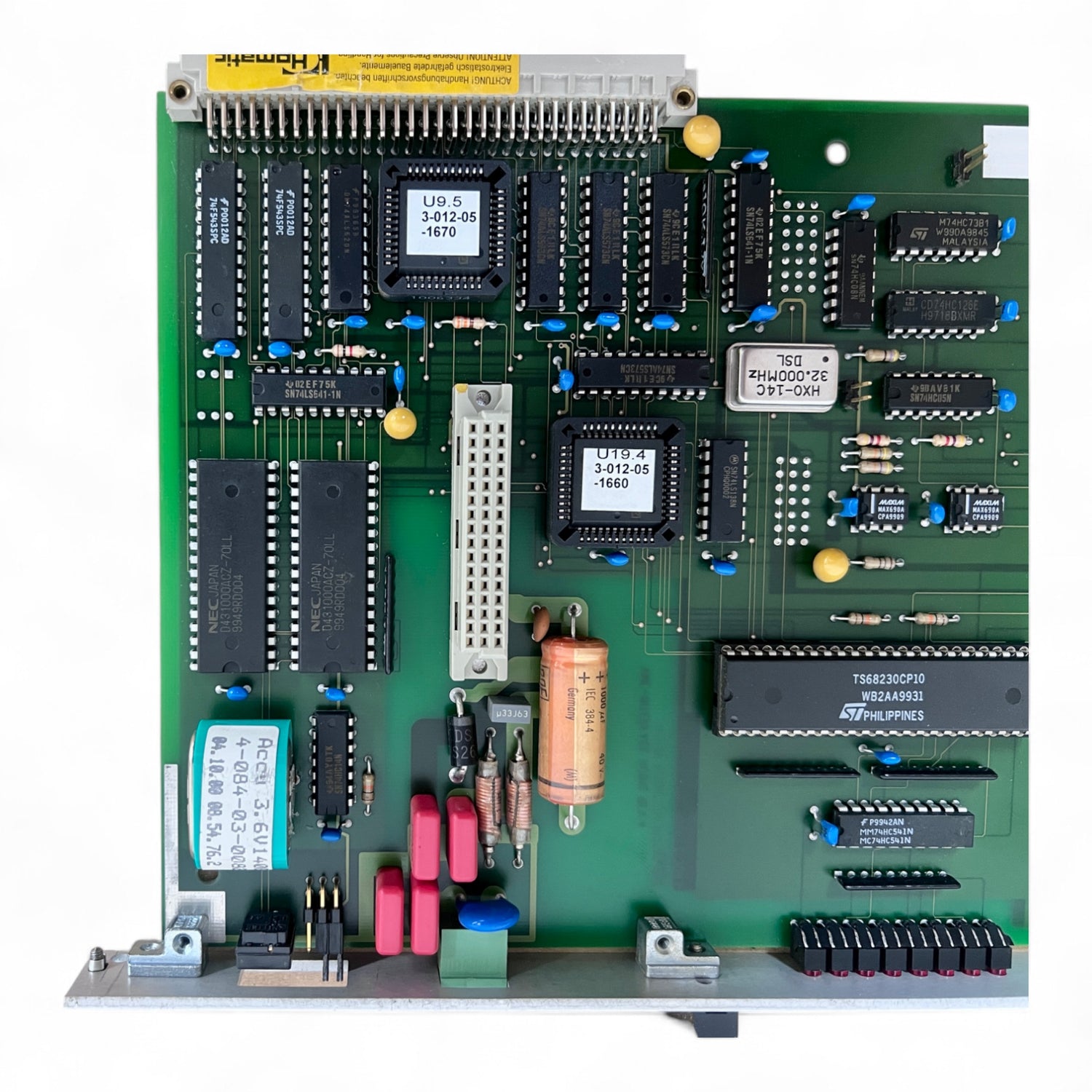

• EPROMs:



  • U9.5: 3-012-05-1670

  • U19.4: 3-012-05-1660



• ASIC-Modul: P9924A M74HC573C1 – Octal D-Type Latch

• Optokoppler: TQY 4 4A

• Relais: 2x TQ7X1-5V (Japan)

• Stützbatterie: ACCU 3,6V, Artikelnummer 4-084-03-0008

• Weitere ICs:



  • NEC D71054C – Multifunction Timer

  • M5M5256DP – SRAM

  • MAX690EPA – Überwachungsbaustein

  • Diverse 74HCxxx Logikbausteine



• Quarz: 32,000 MHz DIL (HXO-14C)

Lieferumfang:

Geliefert wird die VME-Schnittstellenkarte wie auf den Fotos ersichtlich und beschrieben. Die Karte wurde aus einer laufenden Anlage entnommen. Der technische Zustand ist optisch einwandfrei, funktional wurde sie bis zum Ausbau als betriebsbereit geführt.

Hinweis:

Es handelt sich um ein gebrauchtes Teil, das aus einem laufenden HOMAG-System entnommen wurde. Die Karte weist keine sichtbaren Schäden auf und befindet sich in sehr gutem Zustand.

Highlights:

• HOMAG VME Interface für Steuerung HC010 Rev4 mit LWL-Kommunikation

• Umfangreiche IC-Bestückung inkl. ST TS68230, MAX690, NEC D71054, SRAM und EPROMs

• Optischer Zustand sehr gut, aus laufender Anlage entnommen
