HOMAG Eingangs-Karte 32E 24V PNP HC020 2US +schaltend – Art.-Nr. 2-083-01-5105

HOMAG Eingangs-Karte 32E 24V PNP HC020 2US +schaltend – Art.-Nr. 2-083-01-5105

Artikelnummer: 2-083-01-5105

Bezeichnung: Eingangs-Karte 32E 24V PNP HC020 2US +schaltend

Hersteller: Homag / HOmatic

Produkt ID (intern): HO0128365

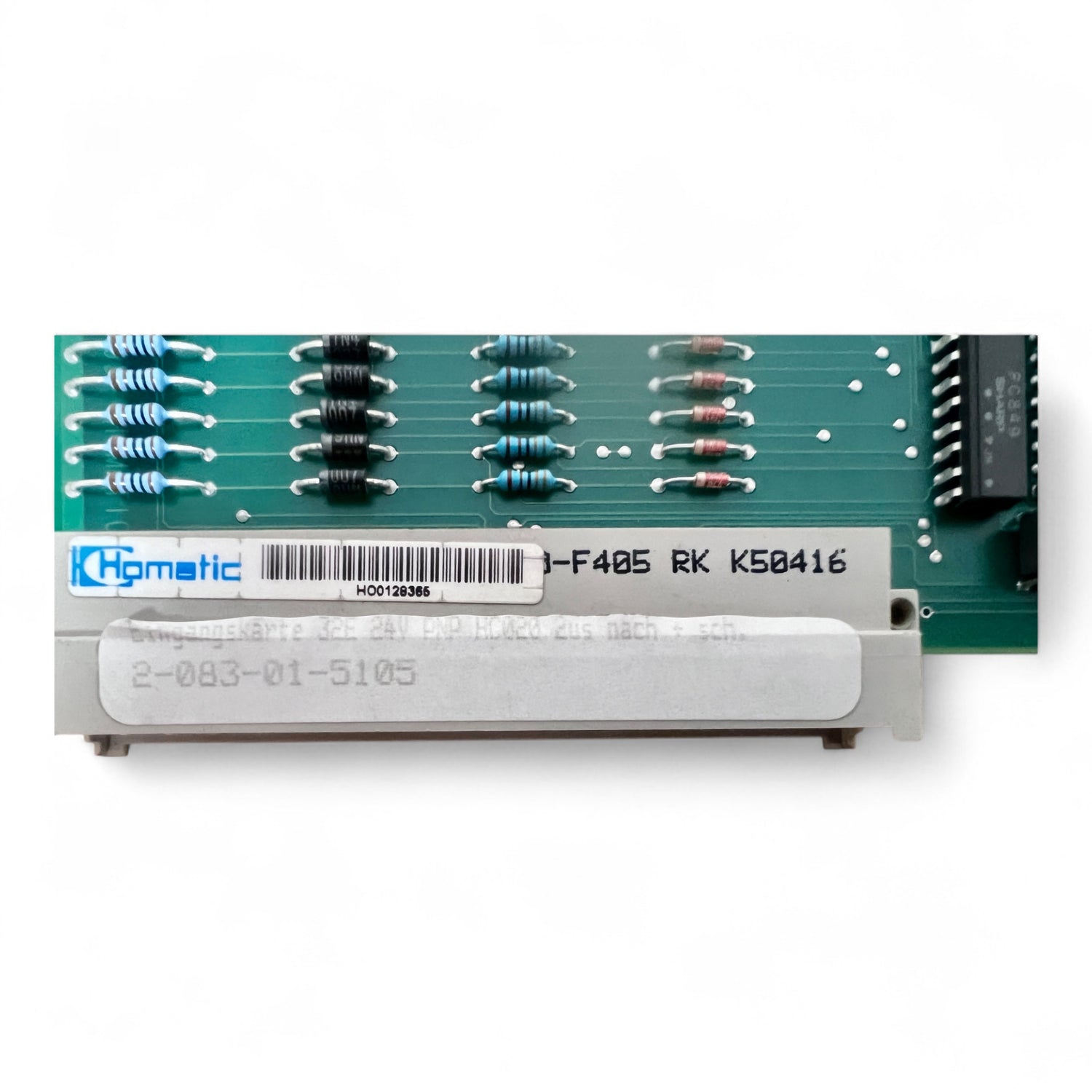

Aufdruck am Stecker: 3-F405 RK K50416

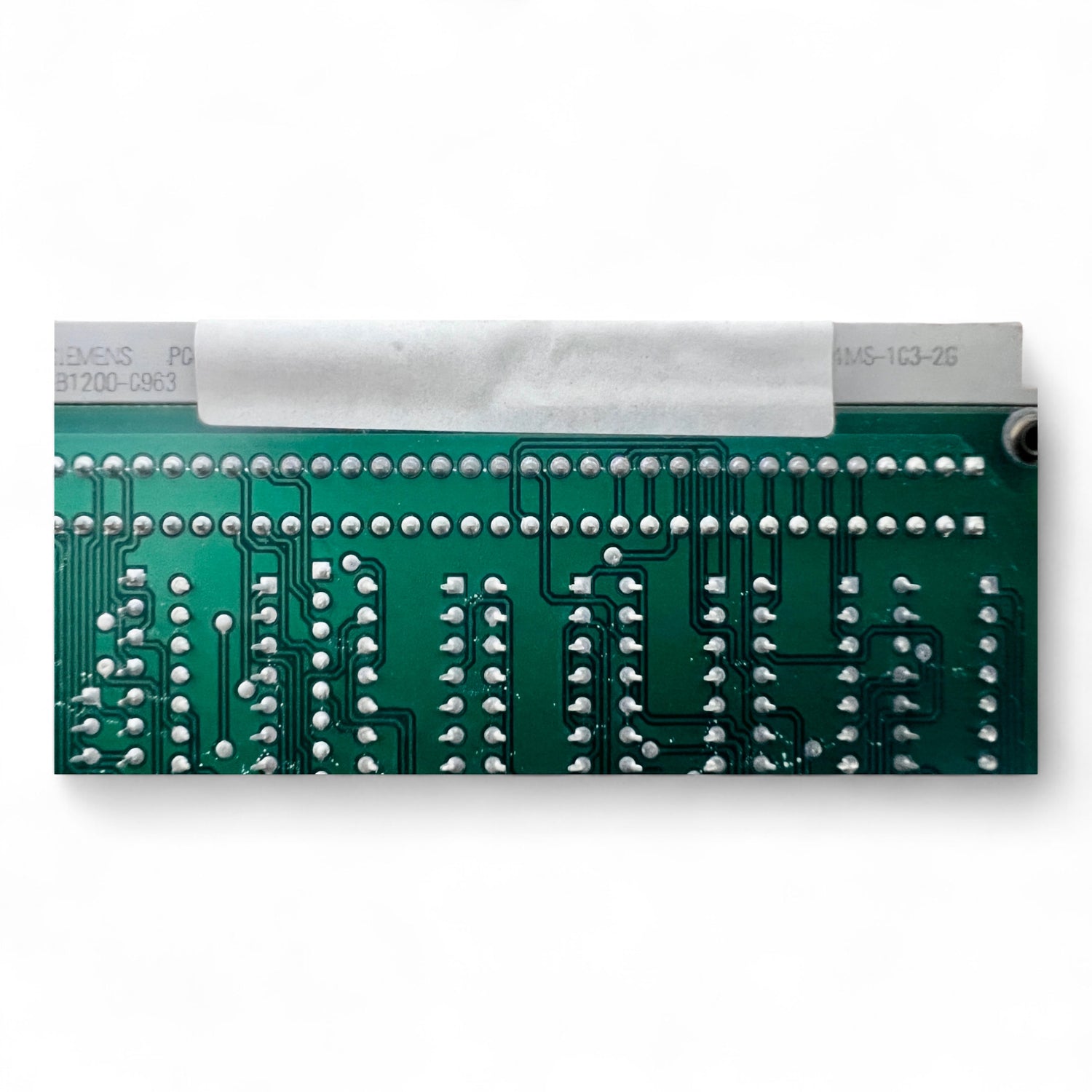

Zusatzkennzeichnung: Siemens PC B1200-C963, HMS-1C3-26

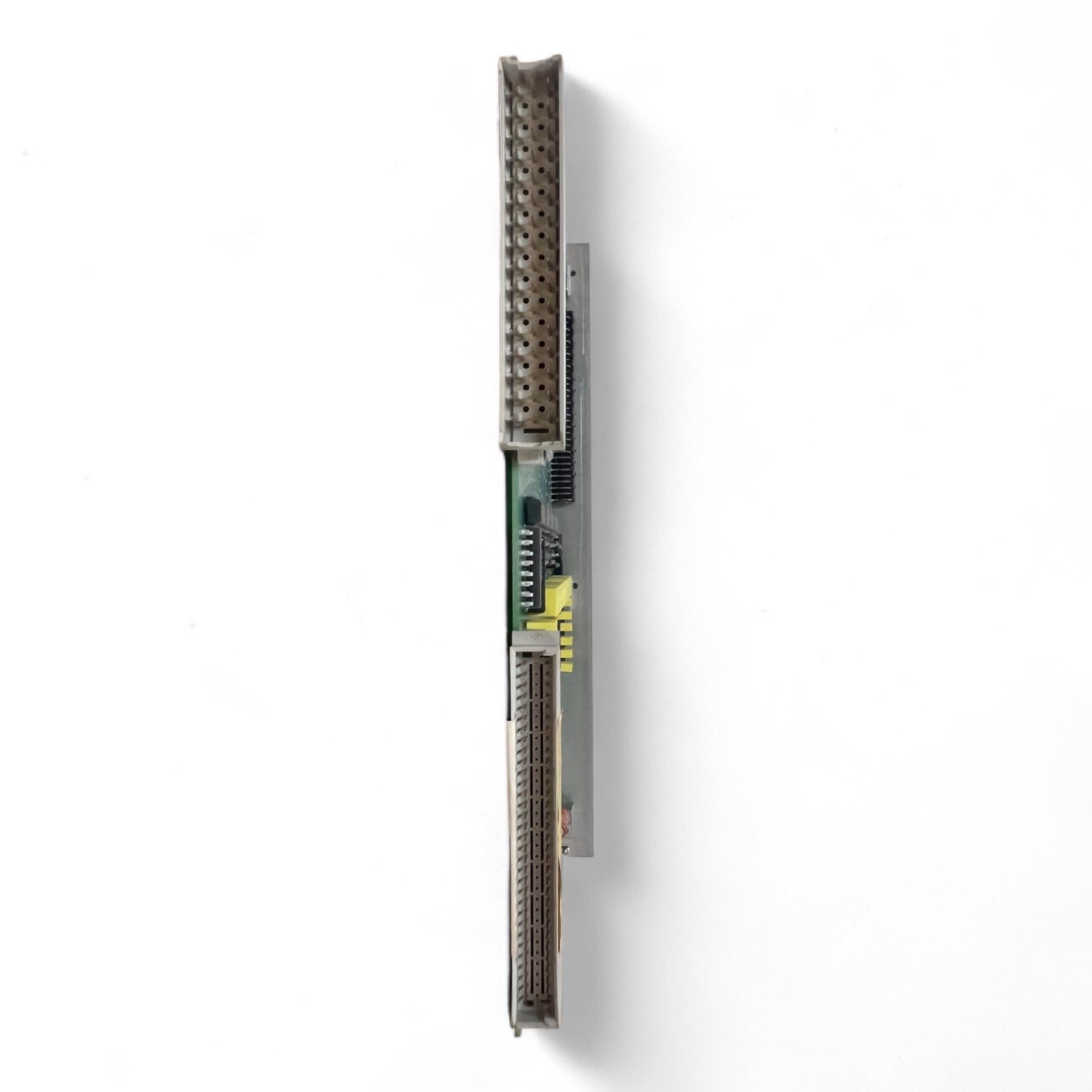

Anschlüsse: Hochpoliger ERNI-Stecker mit Kodierung

Beschreibung:

Diese elektronische Eingangs-Baugruppe ist für die Erfassung von 32 digitalen 24V PNP-Signalen (high active, +schaltend) ausgelegt und wird unter anderem in HOMAG-Maschinensteuerungen verwendet. Die Karte arbeitet im PNP-Prinzip mit gemeinsamer negativer Bezugsspannung und erkennt aktive Eingangssignale über Transistor-Optokoppler-Gruppen.

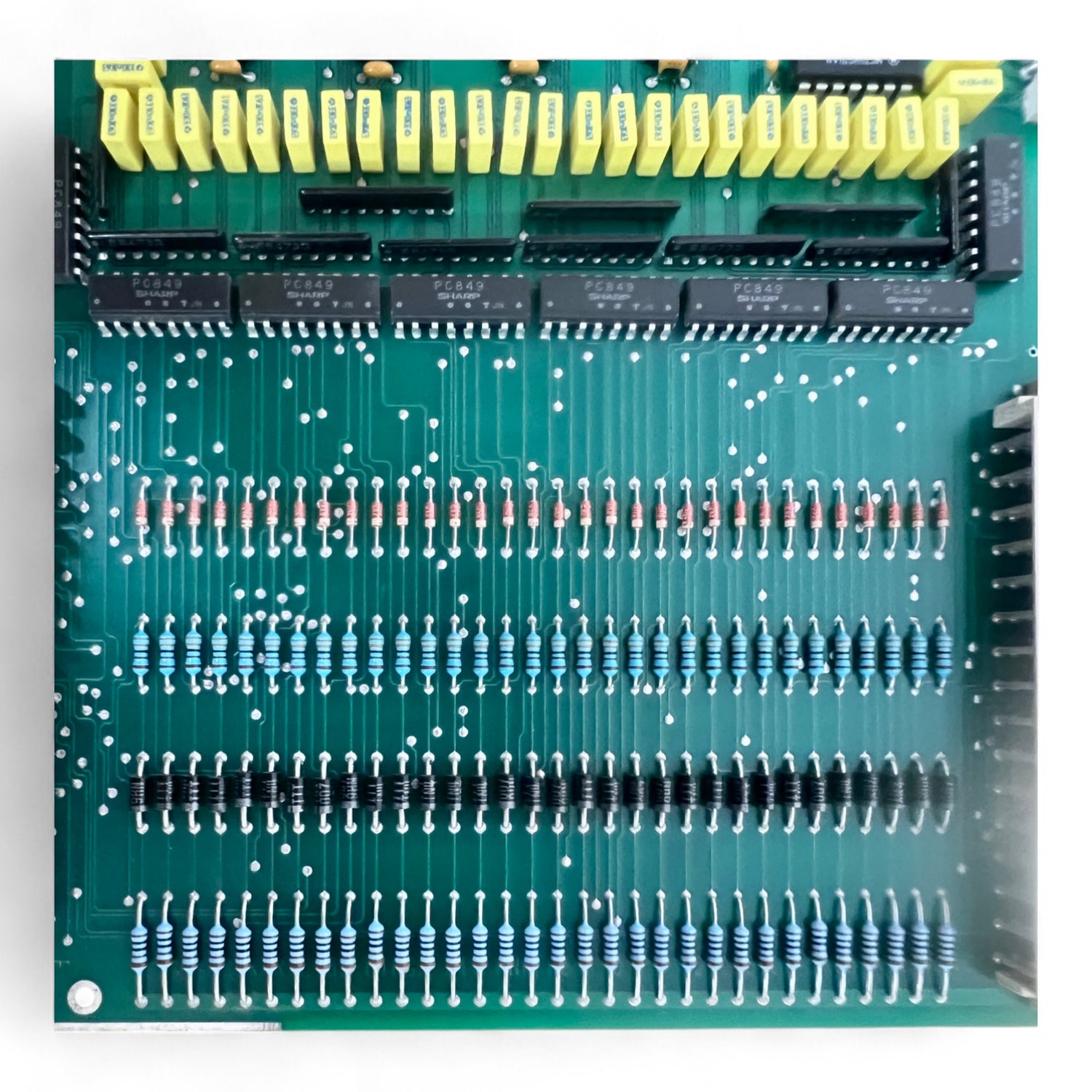

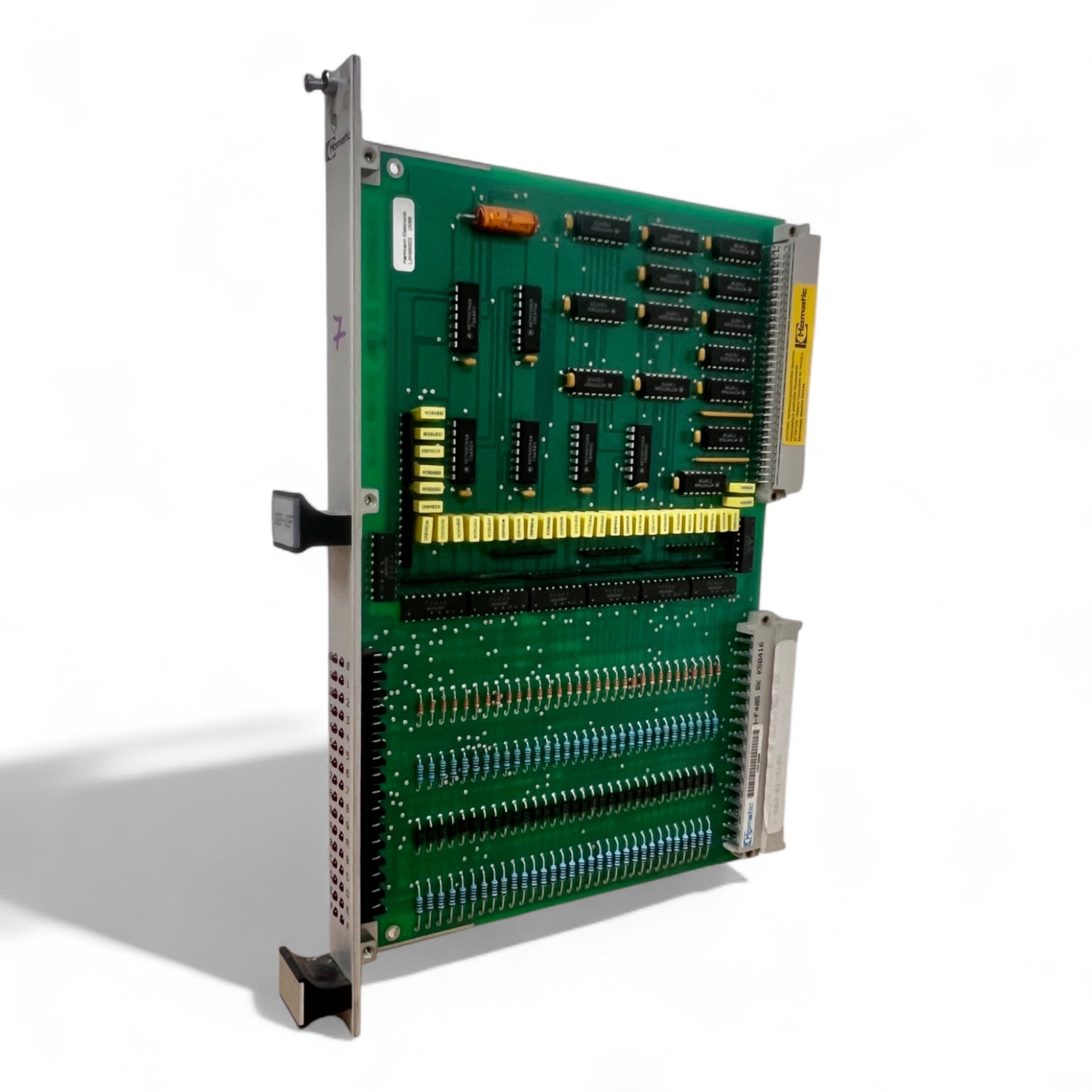

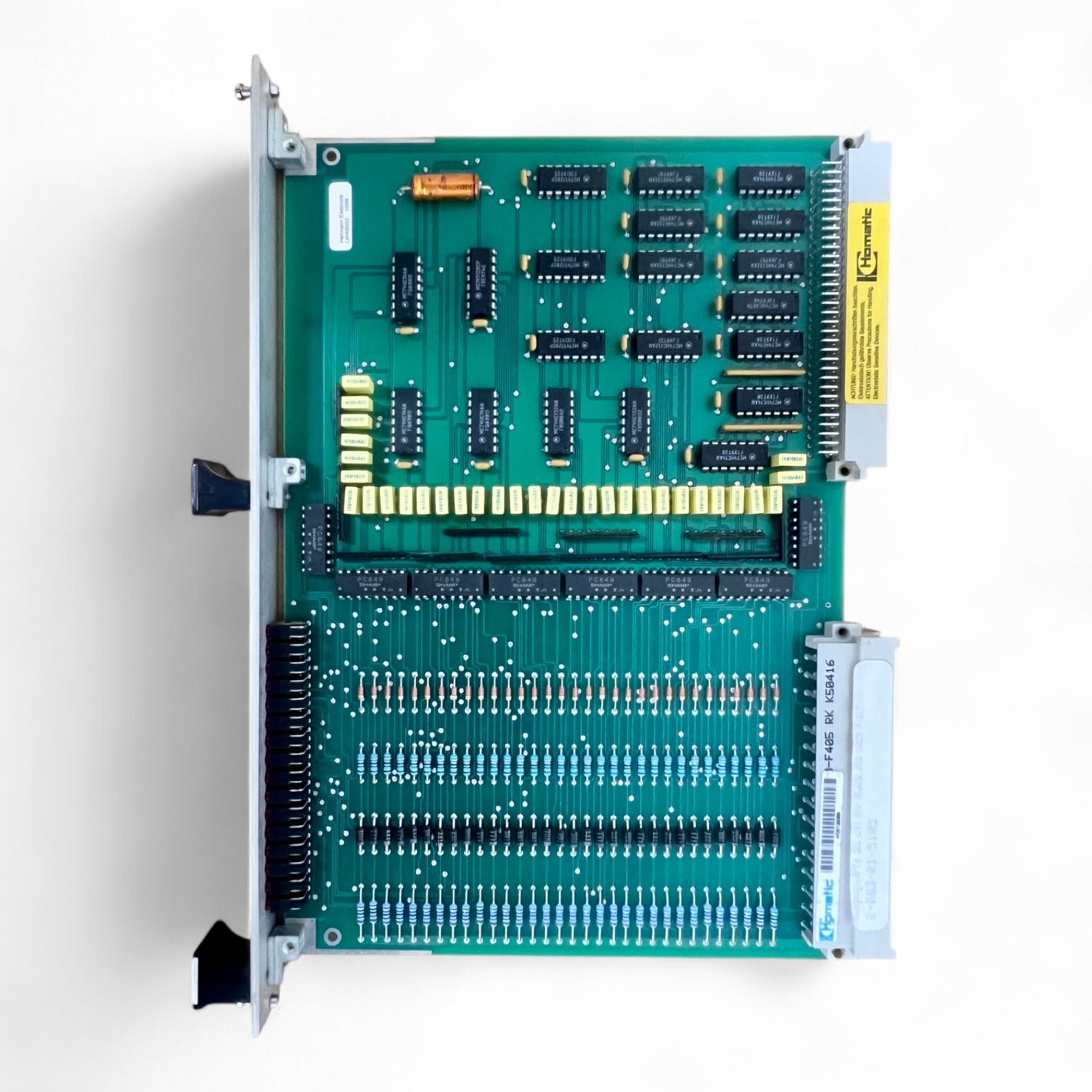

Die Karte ist bestückt mit:

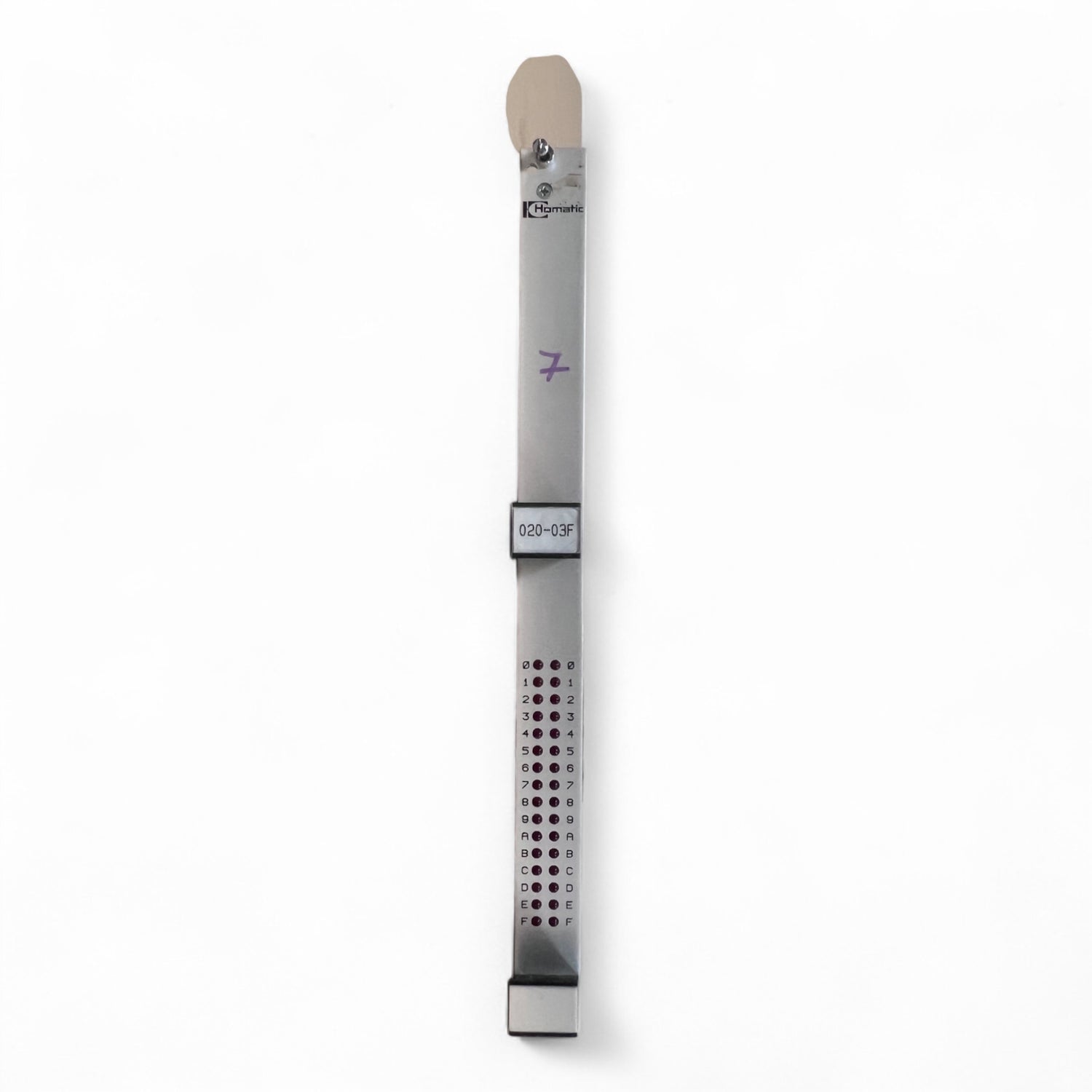

• 32 Eingängen in hexadezimaler Matrix (0-F), jeweils mit Status-LEDs sichtbar

• Optokoppler vom Typ Sharp PC849 (8x vorhanden) zur galvanischen Trennung

• Zahlreiche gelbe Keramikkondensatoren (Rückseitig beschriftet mit EV-A1C), je Eingang einer

• Transistoren vom Typ MPSA56, mehrfach bestückt, unter anderem mit Aufdruck 7A96R

• Widerstandsnetzwerke in Reihenanordnung mit blauen Ringfarbcodes für die Signalverarbeitung

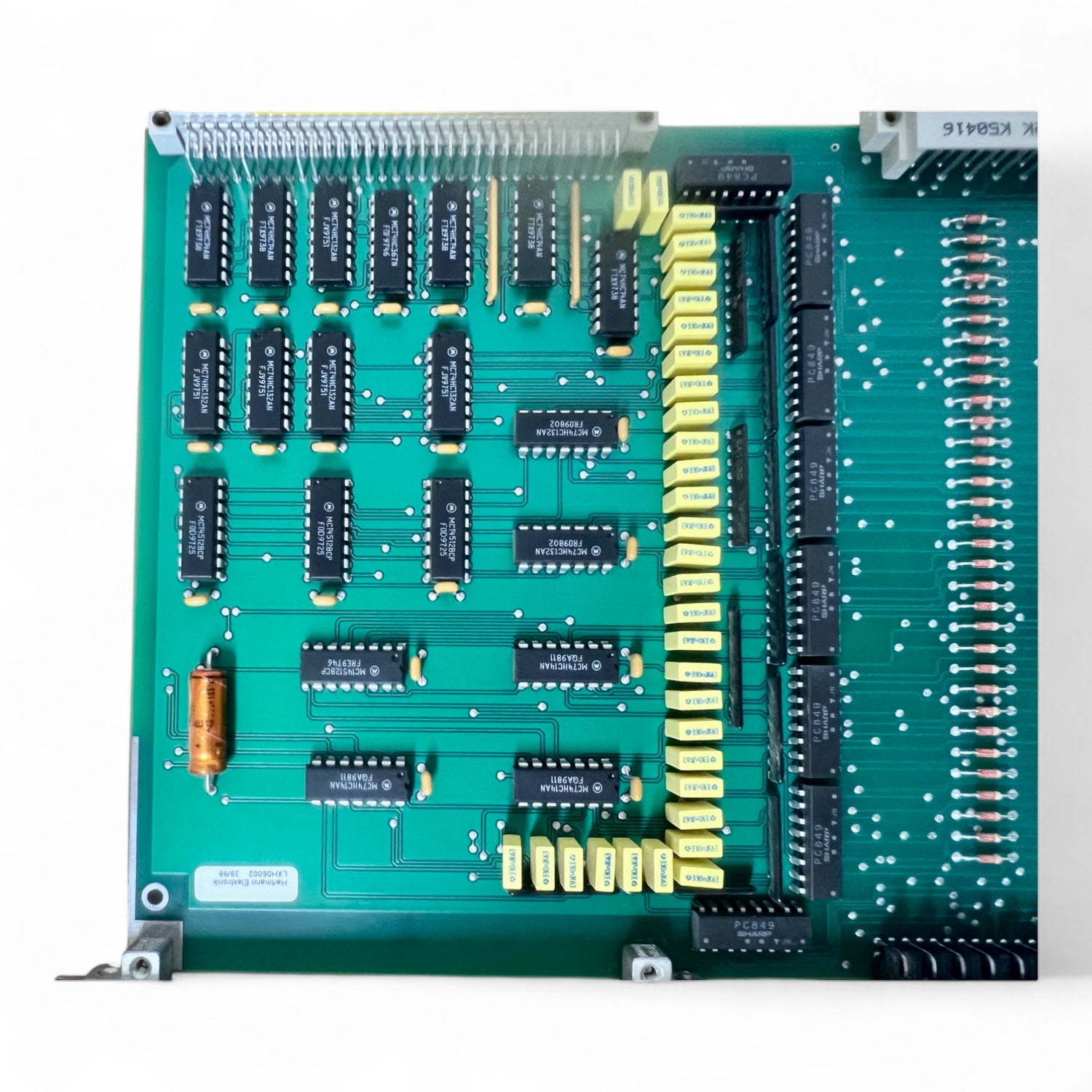

• ICs von Motorola: z. B. MC14584BCP (Hex-Schmitt-Trigger-Inverter)

• Goldkondensator axial zur Pufferung

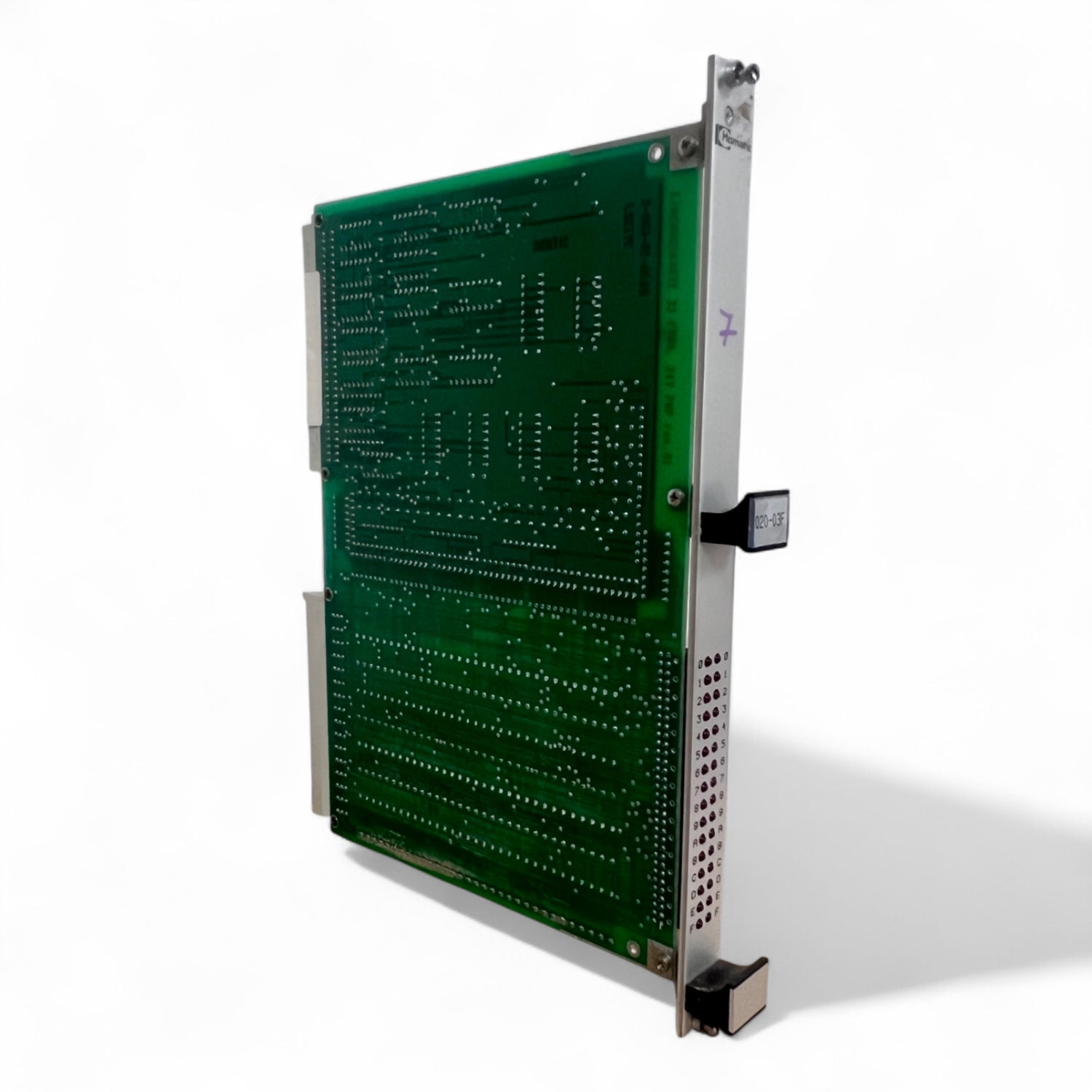

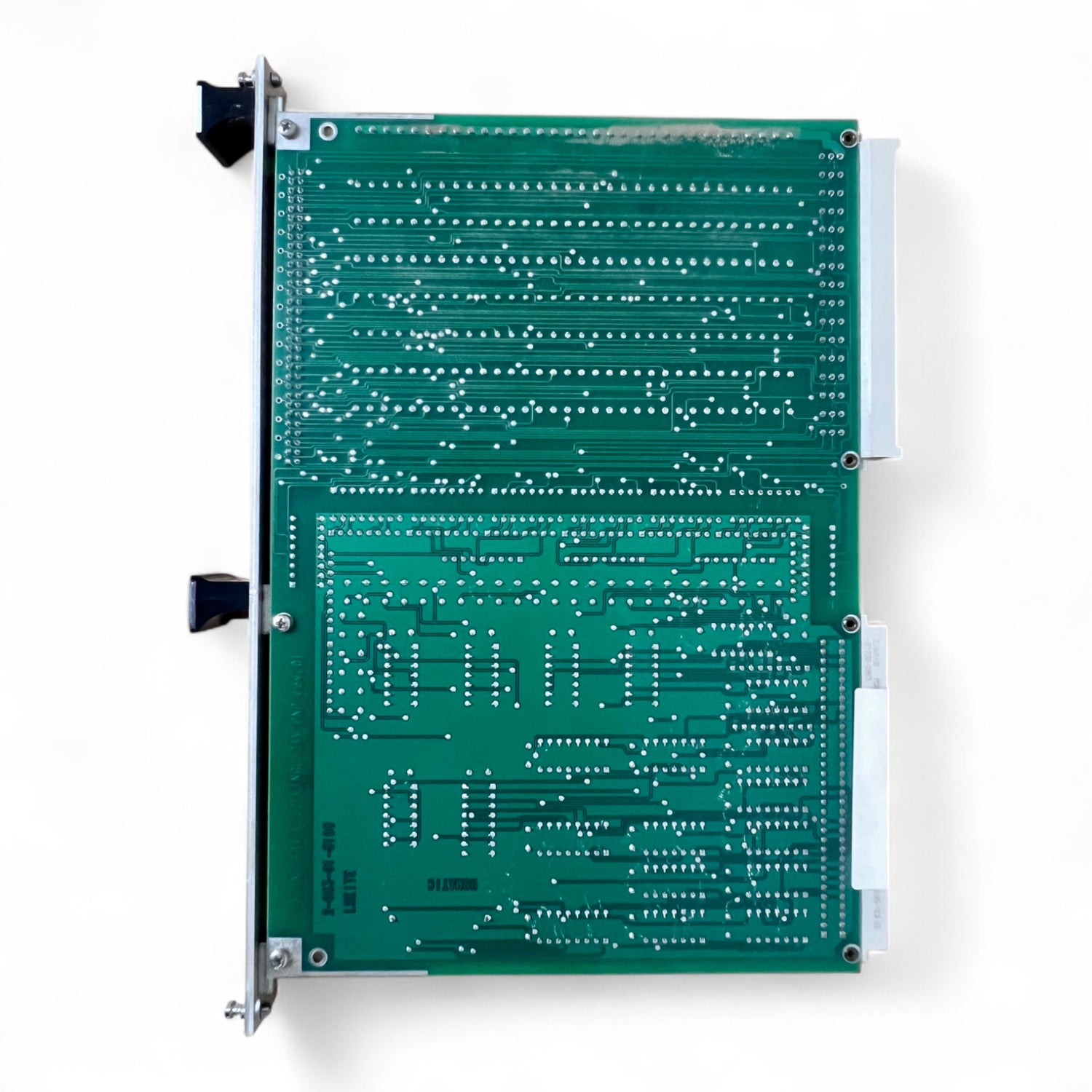

• Rückseitiger Aufdruck “LT-60021 3998” auf dem Board

Lieferumfang:

Geliefert wird exakt die abgebildete Karte in gebrauchtem Zustand wie auf den Fotos zu sehen und beschrieben.

Hinweis:

Es handelt sich um ein gebrauchtes Ersatzteil aus laufender Produktion. Die Baugruppe wurde beim Ausbau funktionstüchtig vorgefunden,
