HOMAG SPS-BUS-MODUL CPU 00-0F 2-083-01-5041 Art. Nr. 2083015041
HOMAG SPS-BUS-MODUL CPU 00-0F 2-083-01-5041
Artikelnummer: 2-083-01-5041

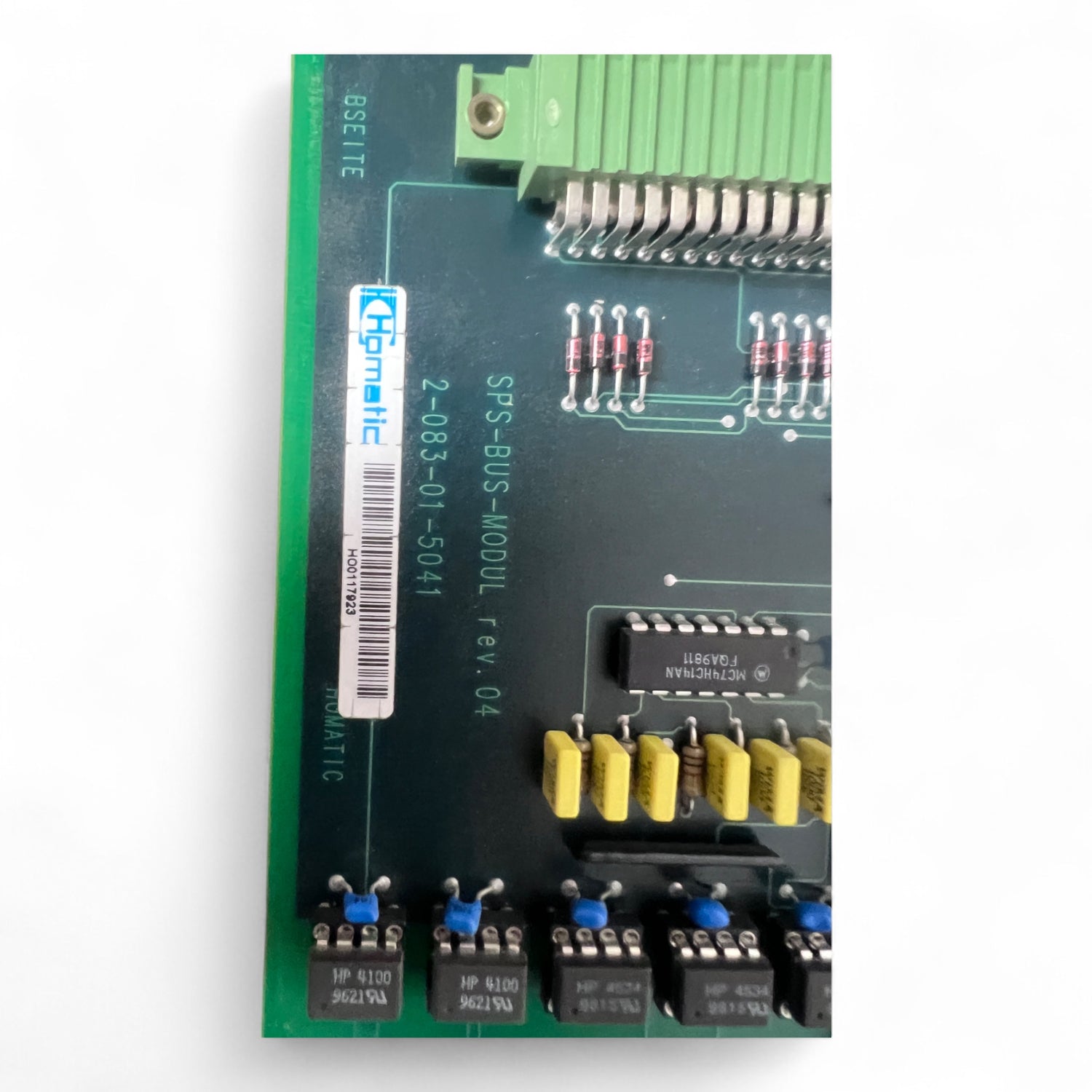

Bezeichnung auf der Baugruppe: CPU 00-0F, SPS-BUS-MODUL rev.04
Weitere aufgedruckte Nummern:
-

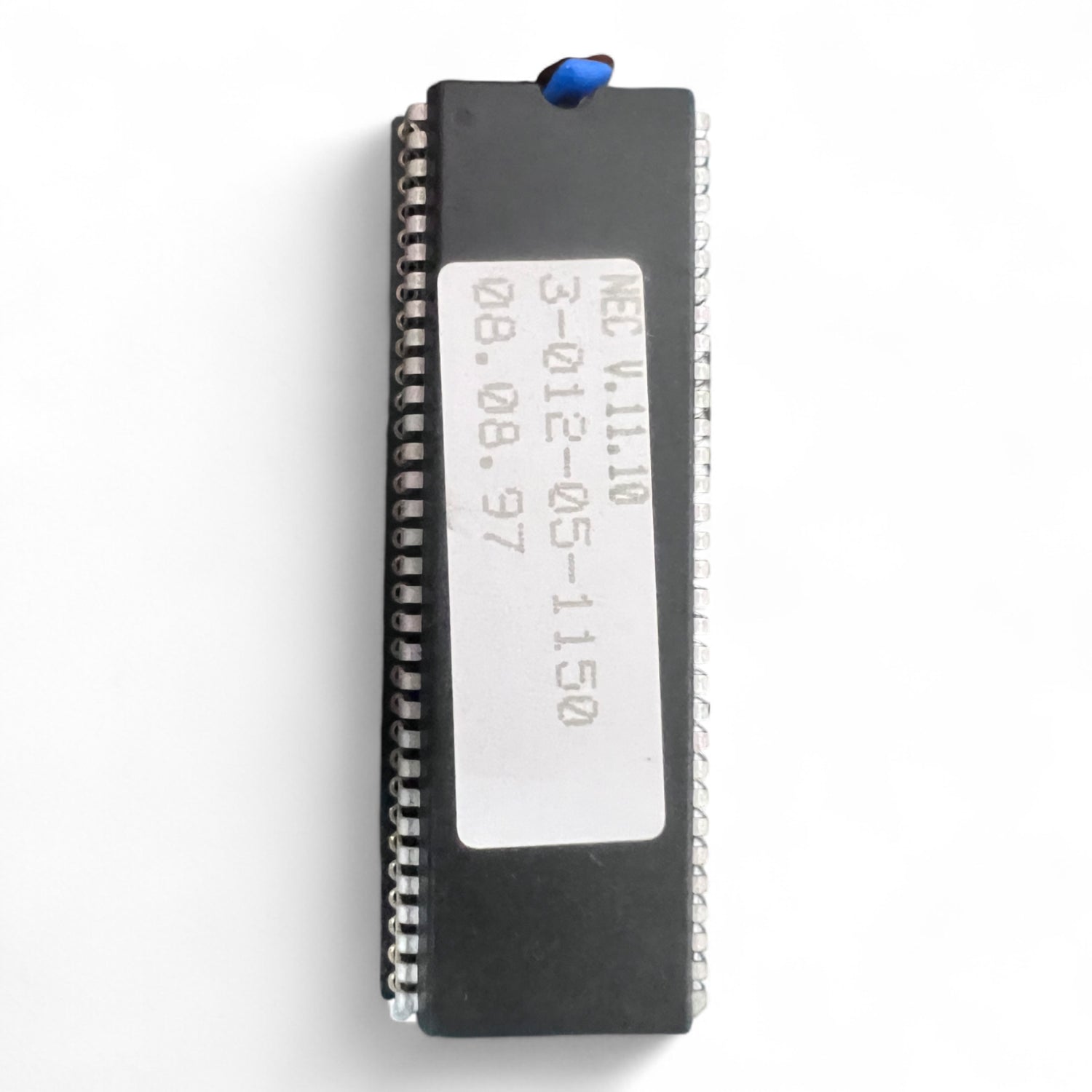

EPROM 1: 3-012-05-1150 (Stand: 08.08.1997, V1.1.10)
-
EPROM 2: 3-012-05-1010 (V1.3)
Beschreibung:

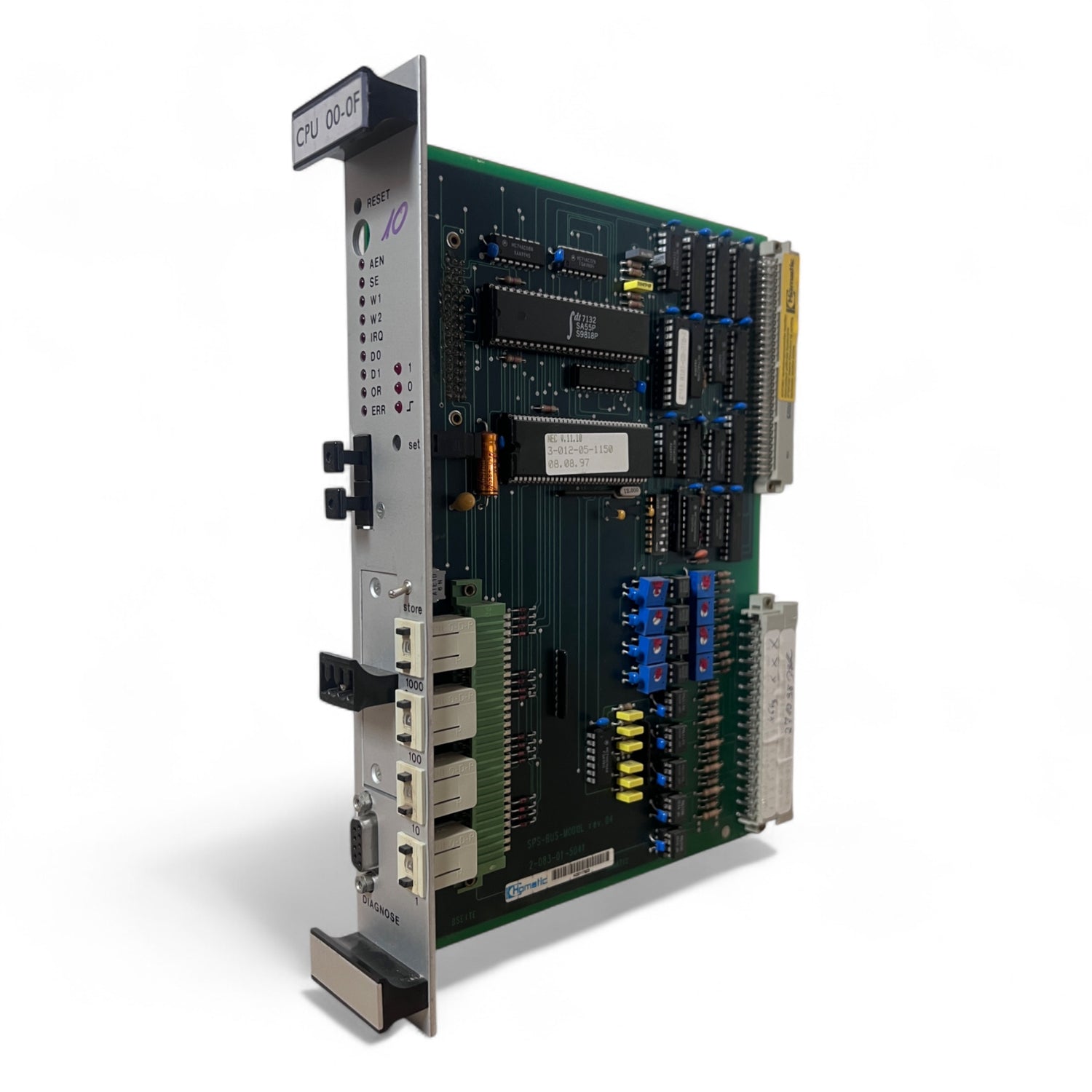

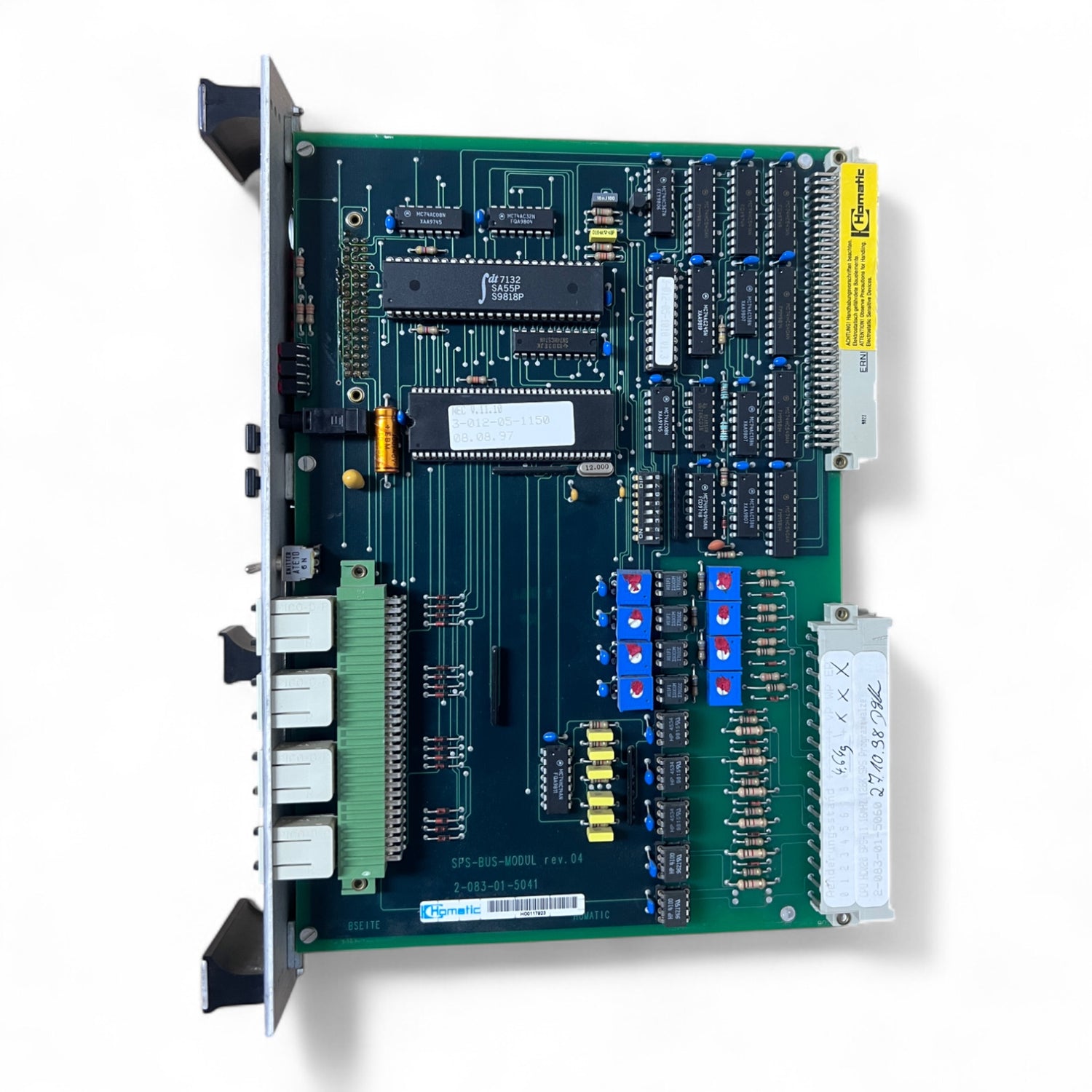

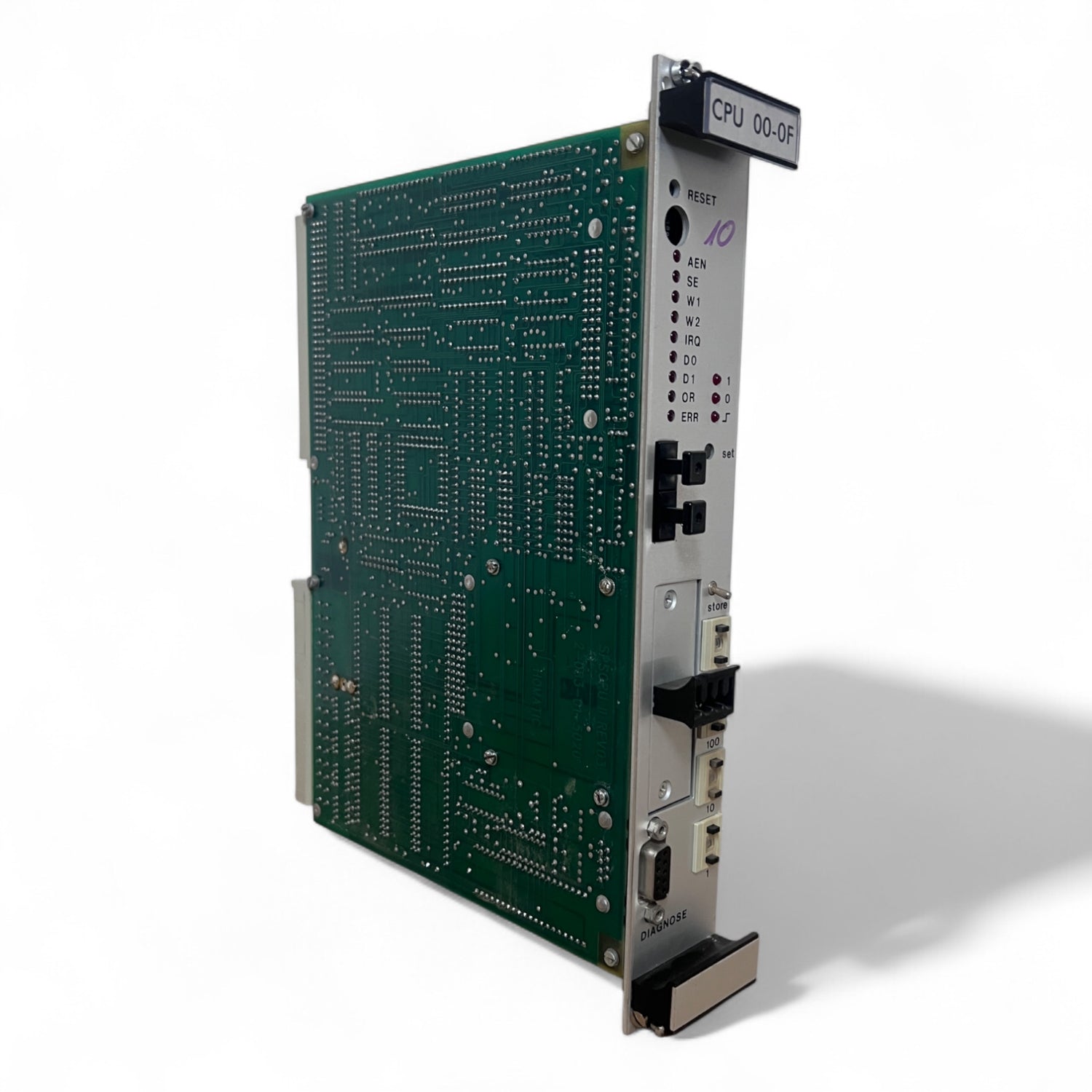

Diese HOMAG SPS-BUS-CPU-Baugruppe vom Typ CPU 00-0F ist eine zentrale Recheneinheit für HOMAG Steuerungssysteme, die im VME-Bus betrieben wird. Sie verfügt über vielfältige Ein- und Ausgänge, Statusanzeigen sowie Diagnoseschnittstellen und ist auf einer robusten Trägerplatine von Homatic verbaut. Die Karte trägt die Bezeichnung SPS-BUS-MODUL rev.04.
Anschlüsse und Schnittstellen:
-
-
1x 9-poliger Sub-D Diagnosestecker
-
5x DIP-Schalter mit Beschriftung 1, 10, 100, 1000 und STORE
-
2x Taster: SET und RESET
Frontseitig:
-
-
LED-Anzeigen:
-
AEN, SE, W1, W2, IRQ, D0, D1, D0, ERR (Statusdiagnose)
-
Elektronik-Komponenten:
-
Haupt-EPROMs mit den Softwareständen 3-012-05-1150 und 3-012-05-1010
-
Prozessorbaustein SST39SF020A
-

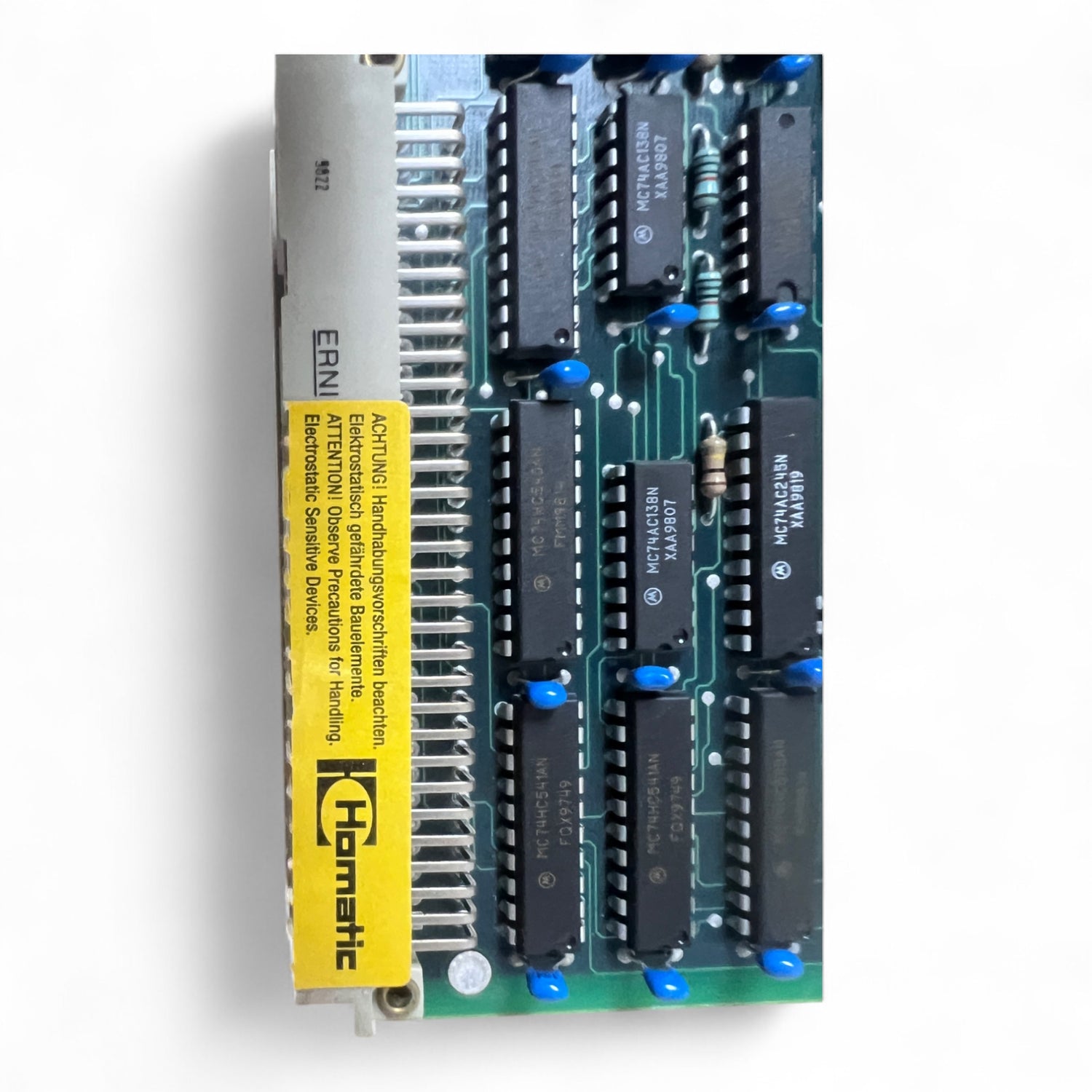

Diverse Motorola ICs: MC74AC138N, MC74AC245N
-
Zahlreiche TTL-Bausteine, DIP-Schalter und Widerstandsnetzwerke
-
12.000 MHz Quarz für Systemtakt
-
Steckverbinder von ERNI
-
Trägerkarte: HOMATIC, Seriennummer H0011723
Bauform und Ausführung:
-

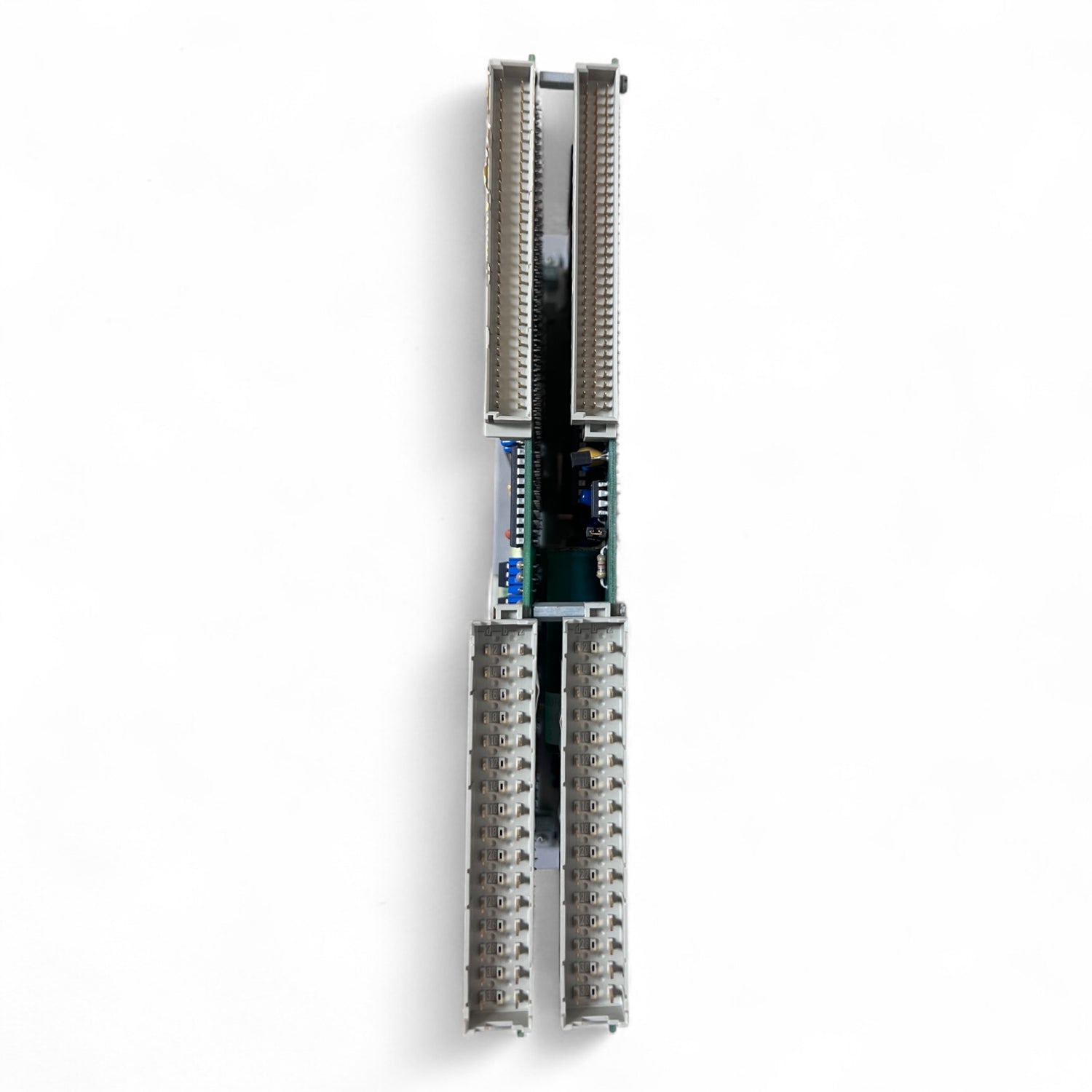

2-reihiger Rückseitenanschluss mit 96-poligem VME-Bus-Layout
-
Modulträger aus Aluminium mit integrierter Griffschiene und Beschriftungsfeld
-
Beschriftung auf der Karte: BSEITE
Zustand: Gebrauchtes Teil, aus laufendem System entnommen. Funktionsfähig bis zum Ausbau. Guter Zustand.
-
