HOMAG Achskarte CPU HC020 SPS II 16 MHz 128K PR.WALZE Rev.3 Art.-Nr. 2-083-01-5060
Original HOMAG SPS CPU Baugruppe für HOMATIC Steuerungssysteme · SPS II Plattform · HC020 CPU Modul mit Diagnoseanschluss und LED Statusanzeige
Bei diesem Artikel handelt es sich um eine originale HOMAG CPU HC020 SPS II Steuerkarte mit der HOMAG Artikelnummer 2-083-01-5060. Die Baugruppe wurde für industrielle HOMATIC SPS Steuerungssysteme entwickelt und findet typischerweise Einsatz in HOMAG Maschinen und Fertigungslinien der Holzbearbeitung.
Die Karte ist als CPU Modul für die SPS II Architektur ausgeführt und übernimmt zentrale Steuerungs-, Kommunikations- und Diagnosefunktionen innerhalb der Maschinensteuerung. Auf den Beschriftungen der Baugruppe ist eindeutig die Bezeichnung: „CPU HC020 SPS-II 16MHZ 128K SPS Programmwalze“ sowie die Hauptnummer 2-083-01-5060 erkennbar.
Verbaut ist ein NEC Firmwarebaustein mit der Kennzeichnung NEC V.11.10 sowie der internen Nummer 3-012-05-1150 und Datumskennzeichnung 08.08.97. Die Karte verfügt darüber hinaus über zahlreiche Logik-, Speicher- und Interfacebausteine zur Verarbeitung von SPS Programmen und Ein-/Ausgangssignalen.

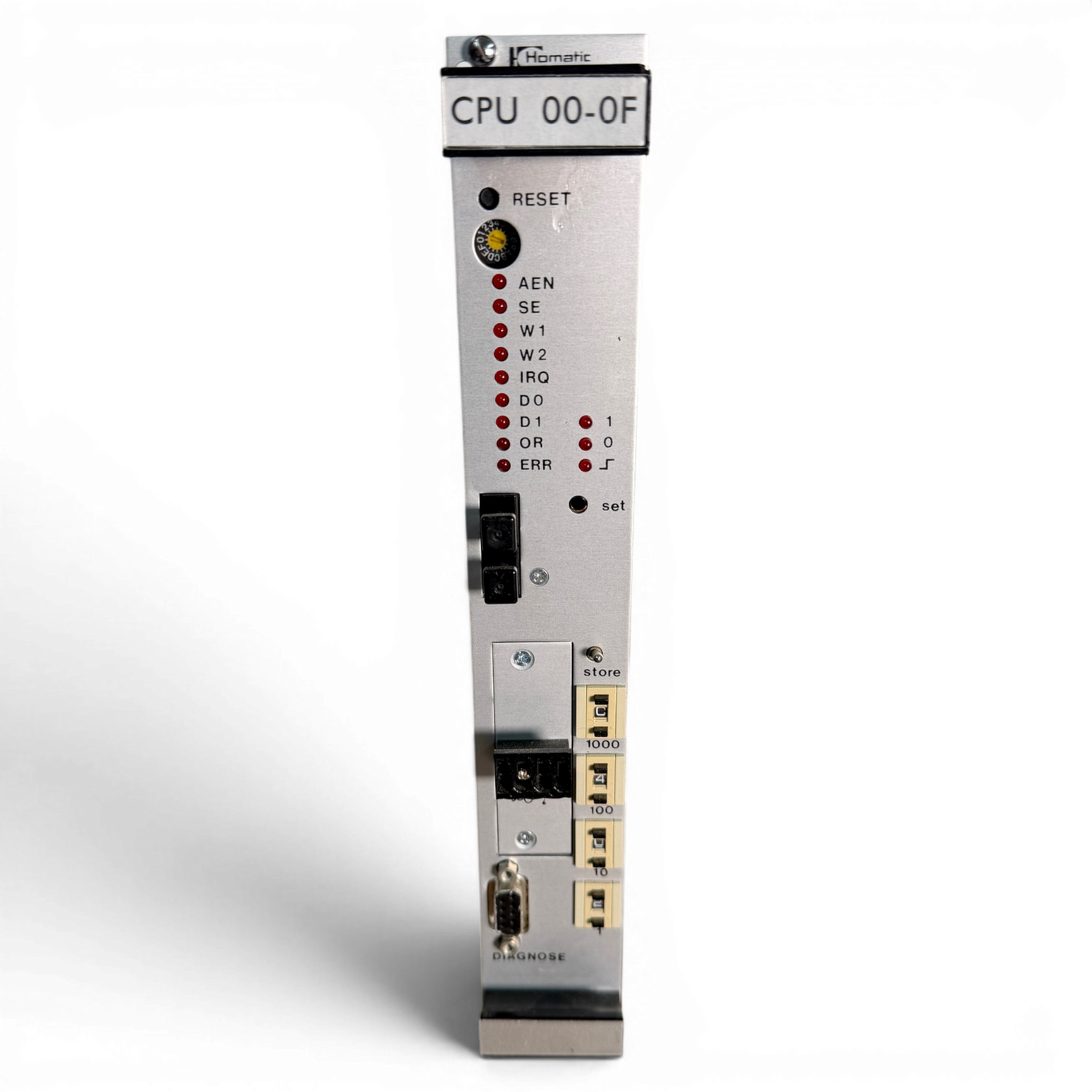

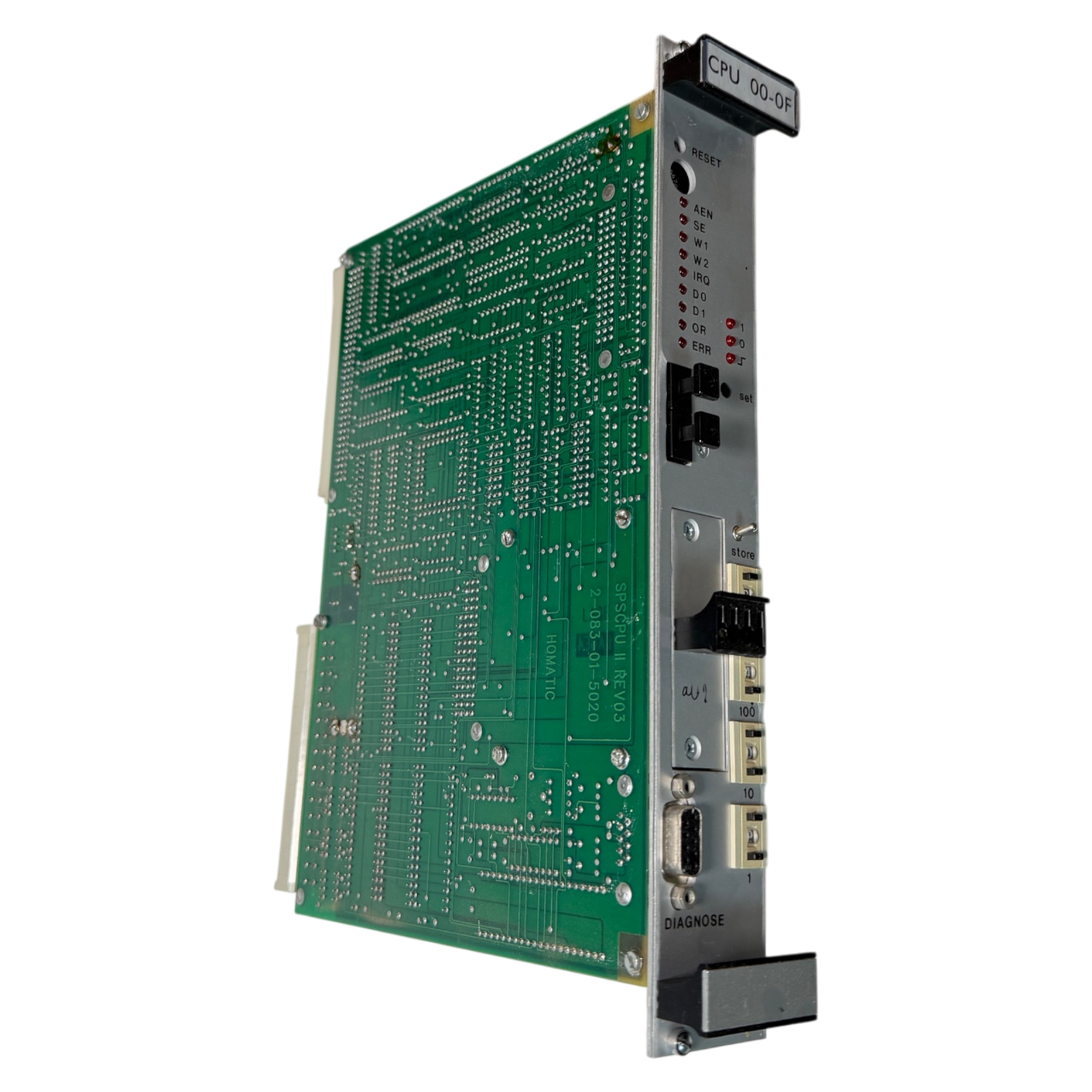

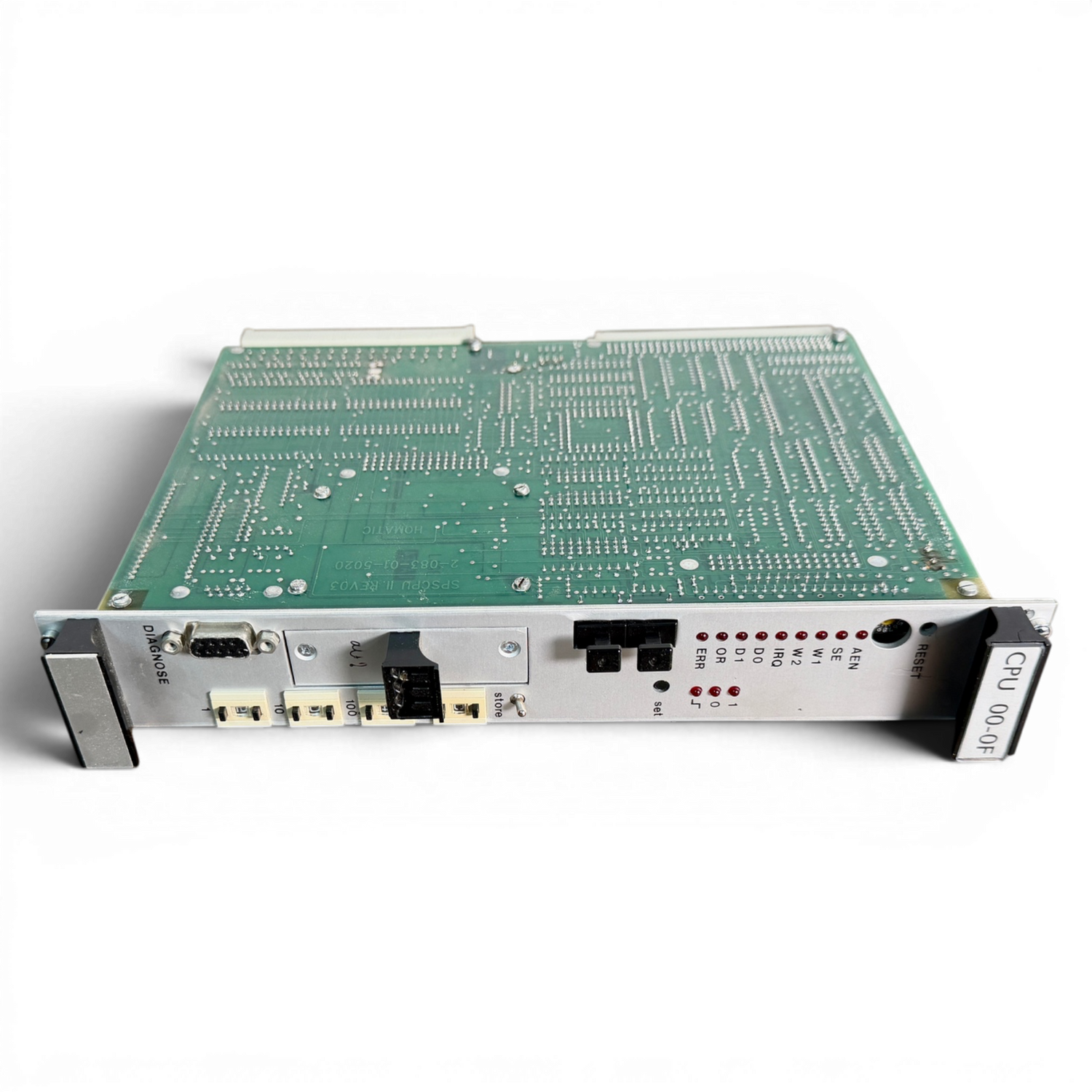

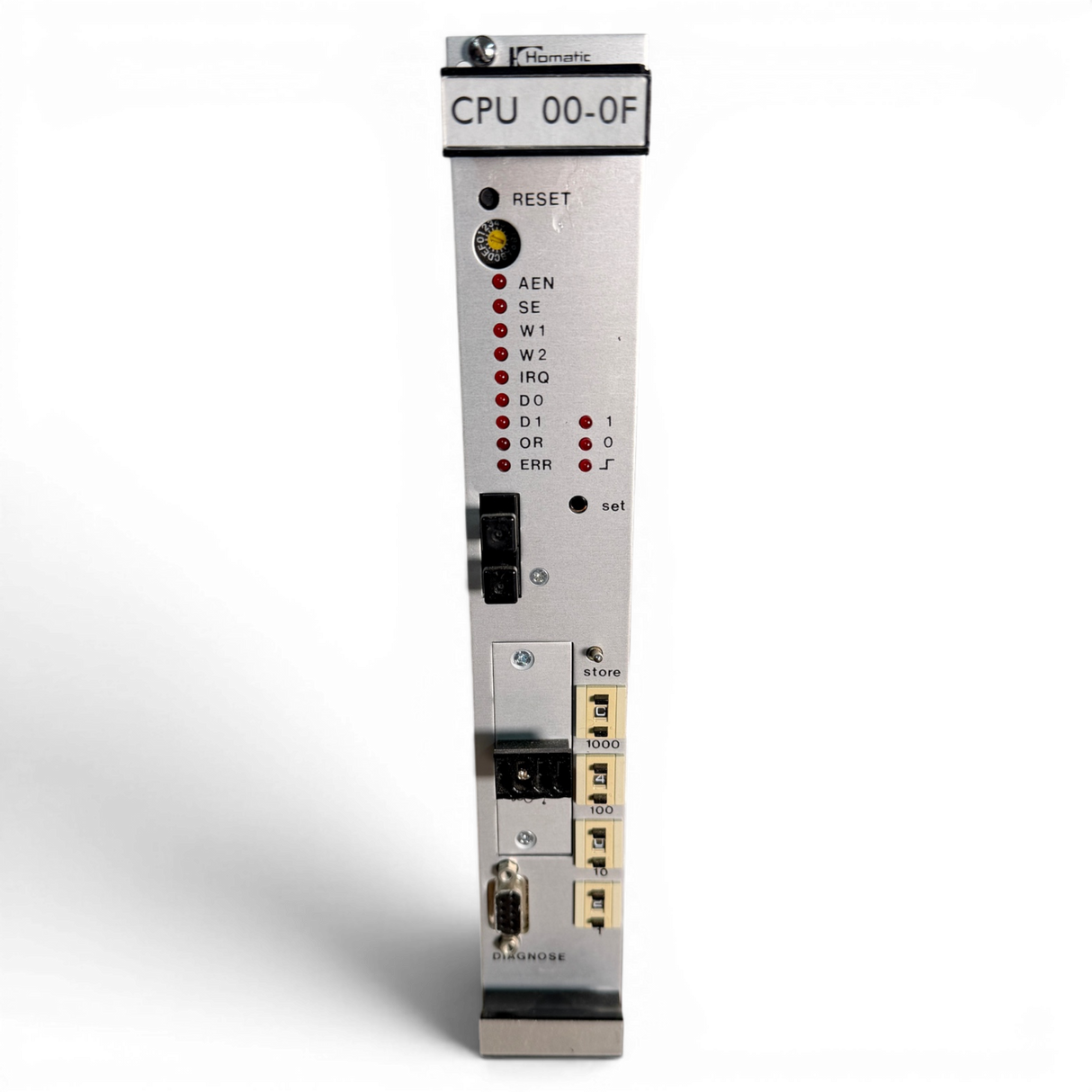

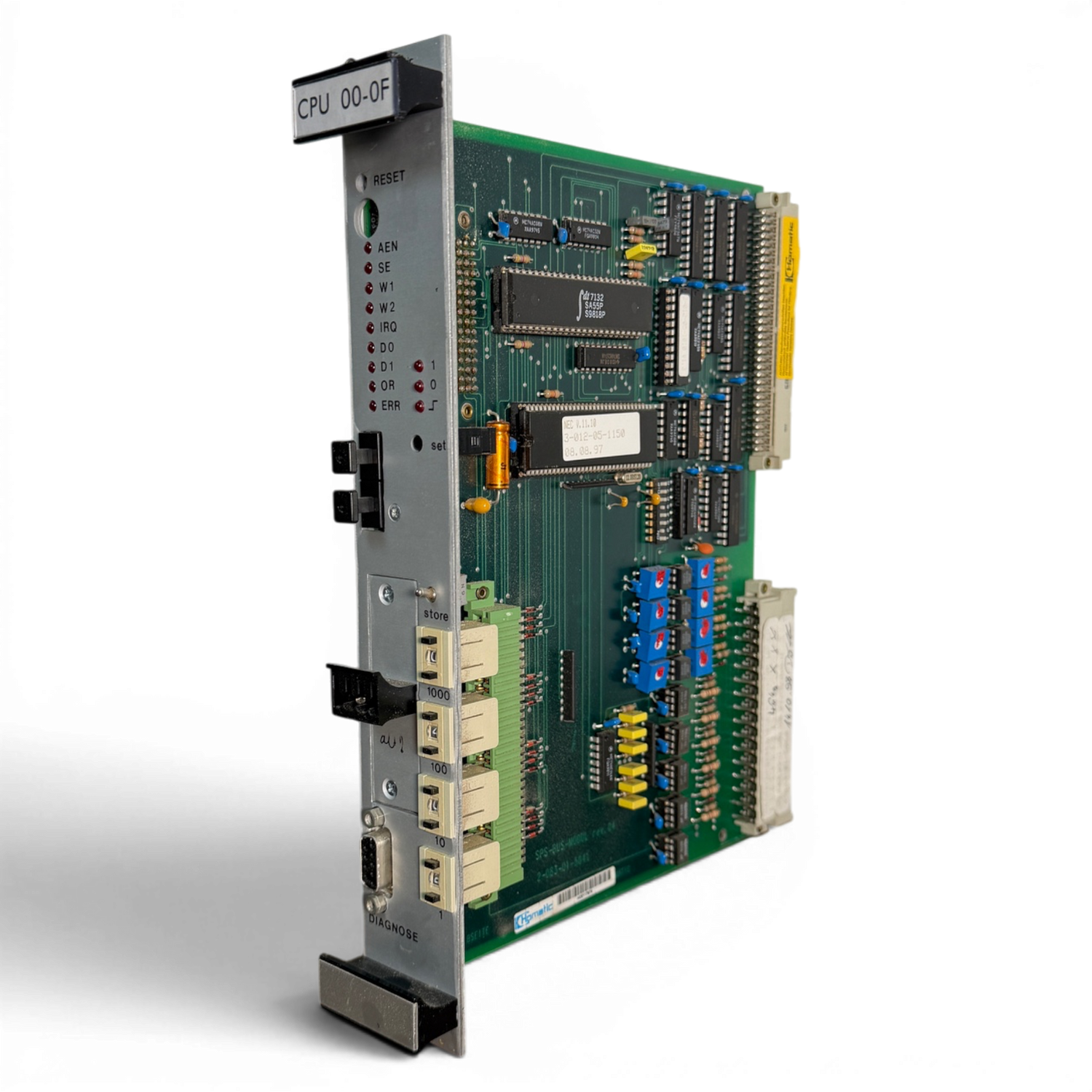

Besonders charakteristisch für diese Baugruppe ist die umfangreiche Frontplattenausstattung mit Diagnose- und Statusanzeigen. Auf der Front befinden sich mehrere LED Zustandsanzeigen für: AEN, SE, W1, W2, IRQ, D0, D1, OR und ERR. Zusätzlich verfügt die Karte über einen Diagnoseanschluss, Adress-/Speicherwahlschalter sowie RESET- und SET-Funktionen.

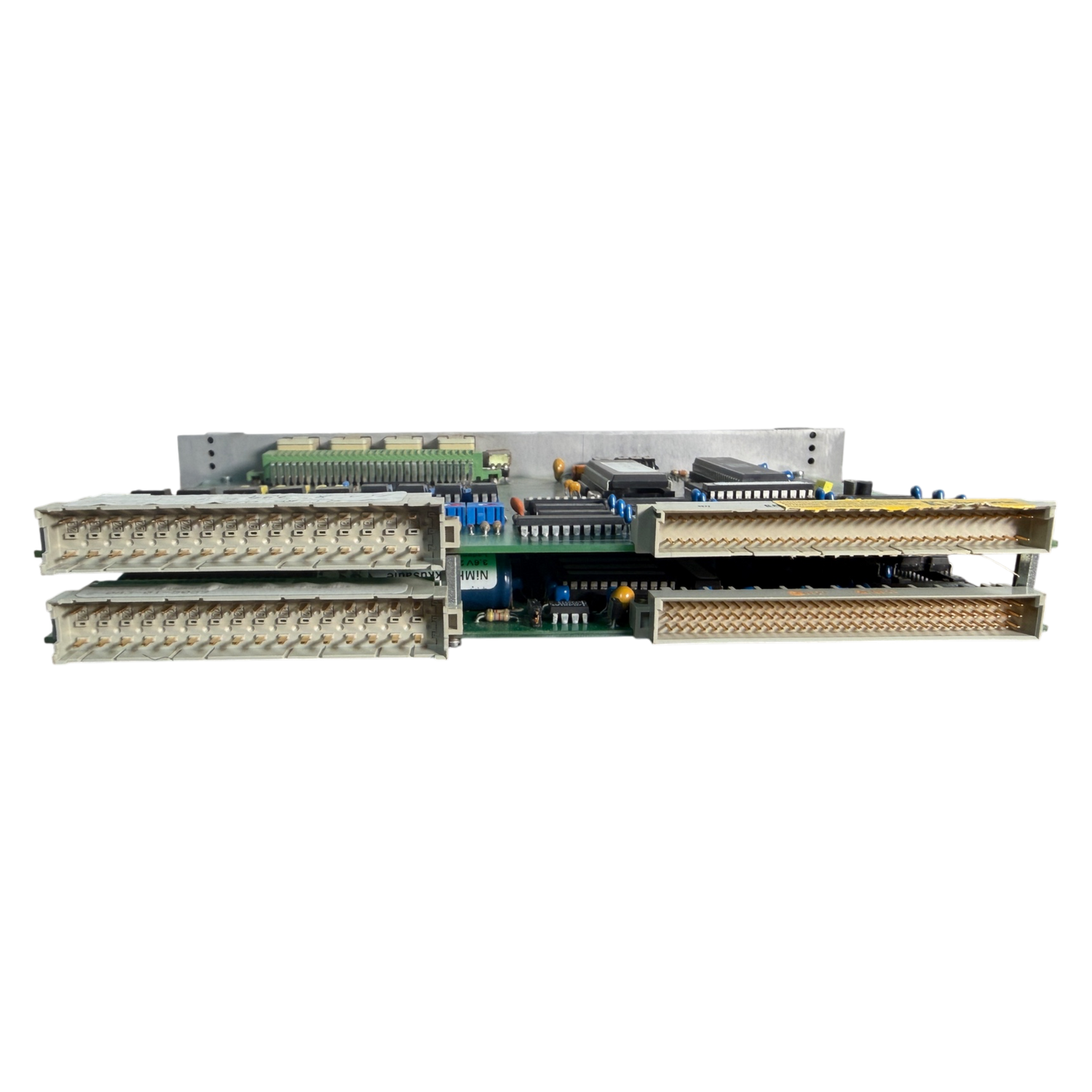

Die Baugruppe besitzt mehrere Industrie Steckverbinder für die Integration in HOMATIC Backplane Systeme und SPS Erweiterungen. Weiterhin sind verschiedene Trimmer und Einstellmöglichkeiten zur Parametrierung vorhanden.

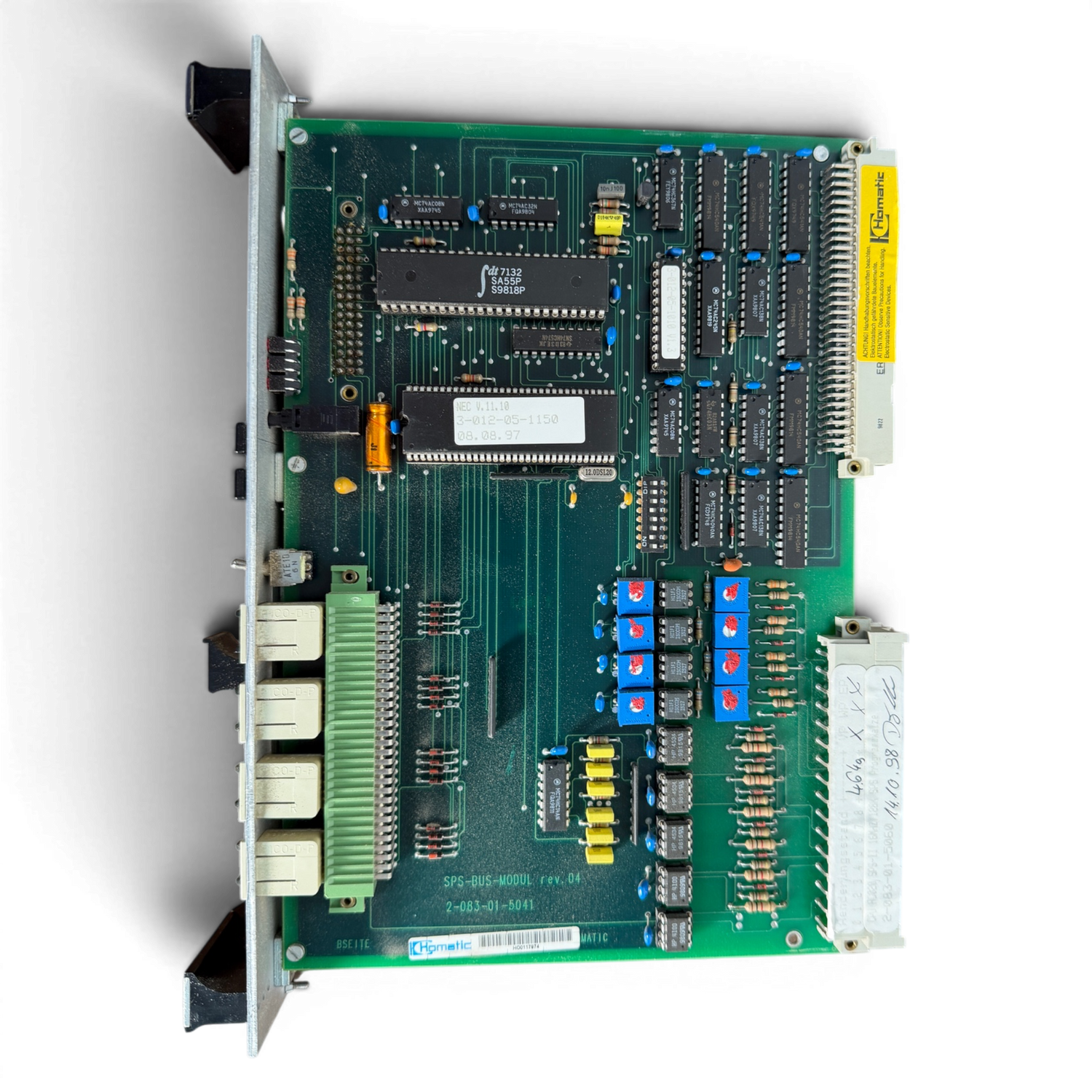

Die Leiterplatte trägt zusätzlich die Kennzeichnung: SPS-BUS-MODUL rev.04 mit der Platinenbasisnummer 2-083-01-5041.
Ideal geeignet als Ersatzteil, Reservebaugruppe oder zur Instandhaltung älterer HOMAG Steuerungen und HOMATIC SPS Systeme.
| Hersteller | HOMAG |
| Modulbezeichnung | CPU HC020 SPS II |
| HOMAG Artikelnummer | 2-083-01-5060 / 2083015060 |
| Plattform | SPS II / HOMATIC |
| Revision | Rev.3 |
| CPU Frequenz | 16 MHz |
| Programmspeicher | 128K |
| Firmware | NEC V.11.10 |
| Firmware Nummer | 3-012-05-1150 |
| Firmware Datum | 08.08.1997 |
| Basismodul | SPS-BUS-MODUL rev.04 |
| Platinennummer | 2-083-01-5041 |
| Diagnoseanschluss | SUB-D Diagnose Port |
| LED Anzeigen | AEN · SE · W1 · W2 · IRQ · D0 · D1 · OR · ERR |
| Steckverbinder | Mehrpolige Backplane und SPS Anschlüsse |
| Barcode / Inventar | H00117874 |
| Zustand | gebraucht geprüft |
| RESET | Zur Rücksetzung beziehungsweise Neustart der CPU |
| SET Funktion | Adress- und Speicherkonfiguration |
| STORE Schalter | Speicher- beziehungsweise Programmverwaltung |
| Diagnose | Serielle Diagnose Schnittstelle |
| Status LEDs | Überwachung von SPS und Bussystem |
| Adresswahlschalter | Einstellbar über Front DIP Schalter |
Gebrauchte originale HOMAG CPU Baugruppe aus industrieller Anwendung. Optisch guter Zustand mit altersbedingten Lager- und Gebrauchsspuren. Beschriftungen, Firmwarestände, Steckverbinder und Frontplattenelemente gemäß Originalbildern vorhanden.
| Lieferumfang | 1x HOMAG CPU HC020 SPS II Steuerkarte |
| Artikelnummer | 2-083-01-5060 |
| Ausführung | 16 MHz / 128K / Rev.3 |
| Umfang | Genau wie abgebildet |
-
